BRUKSANVISNING SCA-80W Vevor

Teknisk Support och e-garanticertifikat www.vevor.com/support

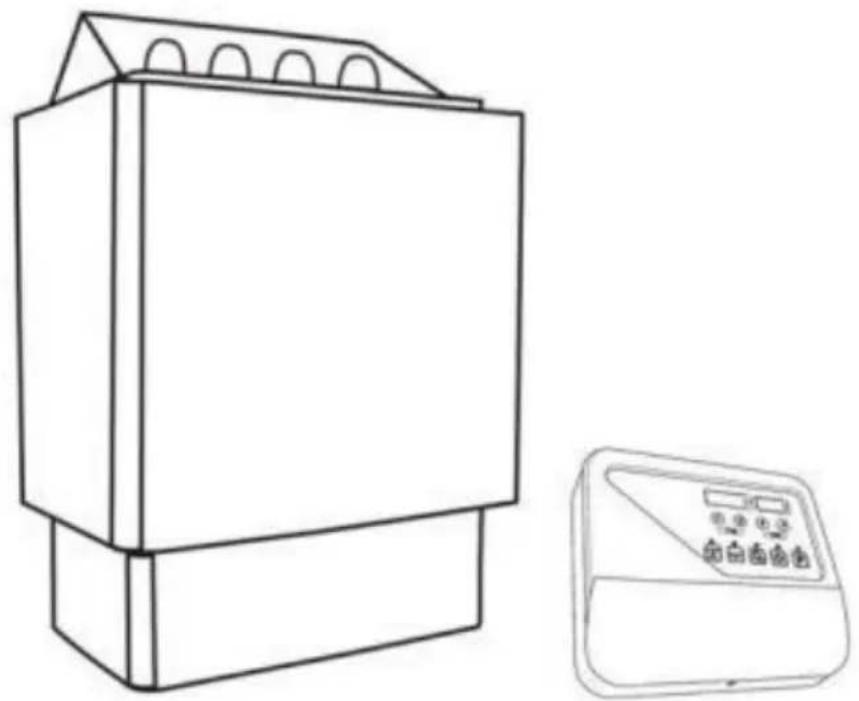

BASTUAGGRÄDARE

MODELL: SCA-60W/SCA-80W

Vi fortsätter att sträva efter att erbjuda dig verktyg till konkurrenskraftiga priser. "Spara hälften", "Halv priset" eller andra liknande uttryck som endast används av o representerar en uppskattning av de besparingar du kan göra genom att köpa vissa v hos oss jämfört med de stora toppmärkena och betyder inte nödvändigtvis att täck alla kategorier av verktyg som erbjuds av oss. Vi ber er vänligen att kontrollera för när du gör en beställning hos oss om du faktiskt Sparande Halv i jämförelse med de största varumärkena.

Modell : SCA-60W/SCA- 80W

Har du frågor om produkten? Behöver du teknisk support? Kontakta oss gärna:

Teknisk support och e-garanticertifikat www.vevor.com/support

Detta är originalinstruktionerna, vänligen läs alla instruktioner noggrant innan du använder produkten. VEVOR förbehåller sig en tydlig tolknin vår användarmanual. Produktens utseende ska vara beroende av de produkt du mottagit. Vi ber om ursäkt för att vi inte kommer att in dig igen om det finns några teknik- eller programuppdateringar för produkt.

SÄKERHETSINSTRUKTIONER

1. Risk för elektrisk stöt ---- För att undvika risk för elektrisk stöt s installationer och relevanta tjänster utföras av kvalificerad personal.
2. Bastubadet bör vara kortare än en halvtimme. För länge bad kan för snabba hjärtslag, hjärtevärk, svaghetskänsla eller yrsel. Användaren bör omedelbart sluta bastubada så snart ovanstående symtom uppstår.
3. Bastubad kan orsaka spänning hos badande. Därför bör de som upplever något av symptomen nedan basta under läkarvård:

A. Att vara gravid.
B. Har hjärtsjukdom.
C. Har högt blodtryck.
D. Har sjukdom i cirkulationssystemet.
E. Efter att ha druckit.
F. Efter att ha tagit medicin.
G. Diabetes.
H. Mår inte bra.

1. Barn måste vara i vuxens sällskap under bastubadet.

2. Risk för skållning: Rör inte vid eller flytta bastuaggregatet under uppvärmning. Håll minst 30 cm avständ från det varma aggregatet.

3. Använd endast vanligt dricksvatten ; Det kan skada värmeelementer vatten med andra material hålls i stenbehållaren, vilket inte omfattas a garanti. Använd aldrig kemiskt behandlat vatten (t.ex. spa- eller poolva på värmaren .

Högst 100 ml vatten rekommenderas för varje hällning efter att bastustenarna har värmts upp.

1. Lukter kan uppstå under det första bastubadet eftersom rostskyddsc för

värmeelementen, som försvinner efter att bastuaggregatet slagits på nä bastudörren öppnas efter cirka 10 - 15 minuter.

Symbolbeskrivning

Symbol	Symbolbeskrivning
	Varning – För att minska risken för skador måste anv läsabruksanvisningen noggrant.
~	Växelström
	Denna symbol, placerad före en säkerhetskommentar, ind entyp av försiktighetsåtgärd, varning eller fara. Att ignorera varningkan leda till en olycka. För att minska risken för skad ellerelektrisk stöt, följ alltid rekommendationerna visas nedan.
	Fara!Risk för personskada eller miljöskador! Risk för elstöt!personskada genom elstöt!
	Denna produkt omfattas av bestämmelserna i EU-direk 2012/19/EG. Symbolen som visar en överkorsad softu genom indikerar att produkten kräver separat avfallshant insamling i Europeiska unionen. Detta gäller produkte och alla tillbehör märkta med denna symbol. Produkter får därför inte slängas med vanligt hushållsavfall, ut måste lämnas till en insamlingsplats för återvinning av e och elektroniska elektroniska apparater.

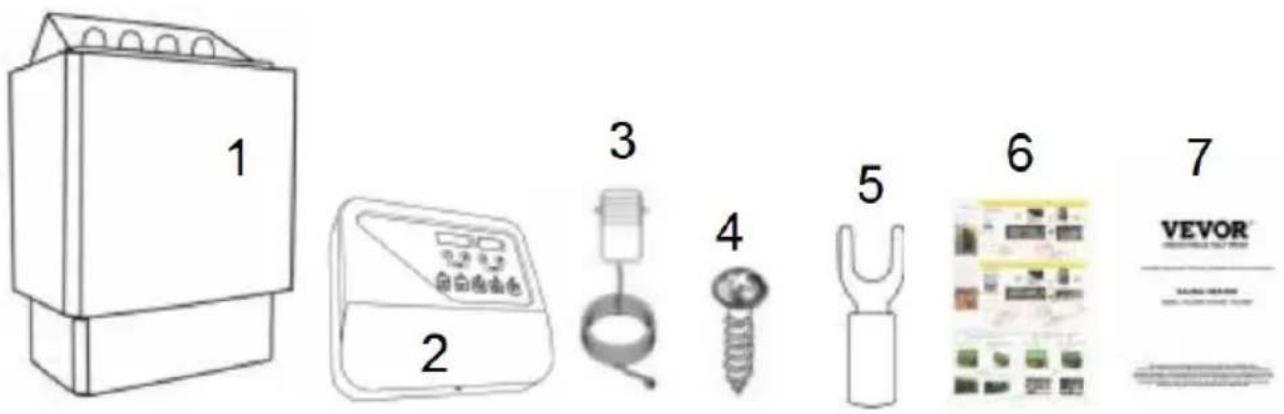

PARAMETERLISTA

PUNKT	BESKRIVNING	ANTAL
1	Bastuaggregat	1
2	Bastukontrollpanel	1
3	Temperatursensorenhet	1
4	M4* 12mm fästskruvar (för bastukontrollpanel)	3
	M4* 12 mm fästskruvar (för temperatursensorenhe	2
	M6*40mm fästskruvar (för bastuaggregat)	2
	M6* 16mm fästskruvar (för bastuaggregat)	2
5	Gaffelterminal (10 st för kontrollpanel, 5 st föbastuaggregat)	15
6	Instruktionsaffisch om eldragning och placering abastusten	1
7	Produktmanual	1

1 2 3 4 5 6 7 VEVOR

INSTALLATIONSANVISNING

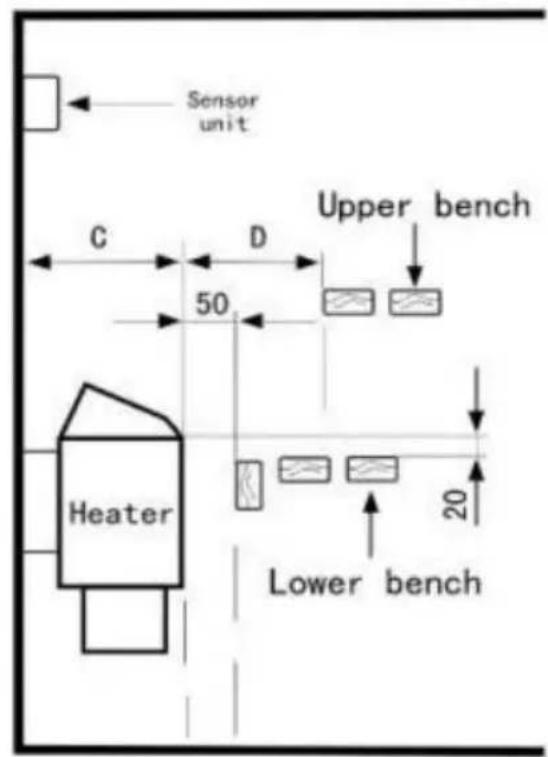

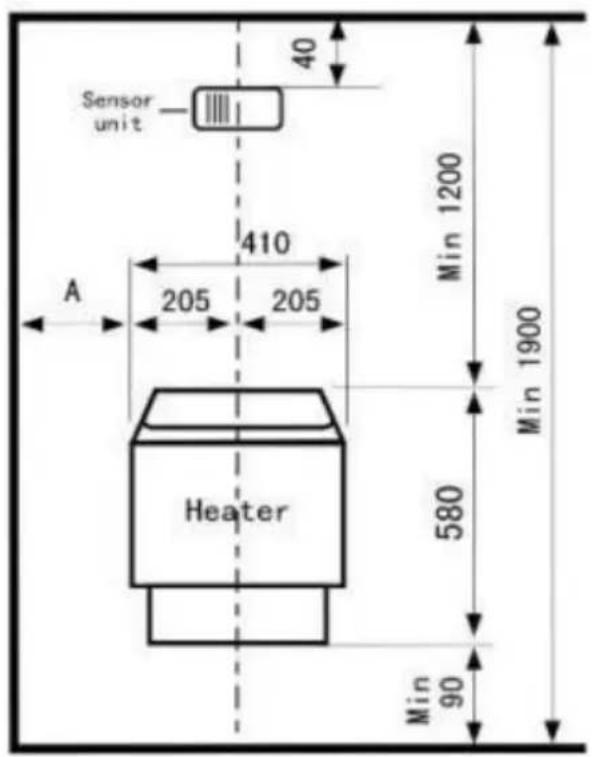

installationsschema för temperatursensor och bastuaggregat

Temperatursensor och bastuaggregat måste installeras strikt enligt följande diagram. (Se Fig. 3 och Fig. 4)

En värmeisolerande kabel på 3 meter medföljer kontrollpanelen, vilken förlängas till utsidan av bastun med vanliga svagströmskablar.

Underlåtenhet att följa dessa anvisningar orsakar för hög temperatur och brandrisk (enhet: mm).

Sensor unit 40 410 205 205 A Min 1200 Min 1900 Heater 580 Min 90

Modell			SCA-30 W	SCA45 W	SCA-60W	SCA 80W	SCA90W
Driva	KW		3.0	4,5	6	8.0	9.0
Bastu-rum	Volym( m^3 )	Min	2	3	5	8	9
		Max	4	6	9	12	13
	Höjd min. (cm)		190	190	190	190	190
Minstaavständ frånvärmare till	Sida ochbakvägg min .(cm )		5	8	10	13	13
	Om 500 mm övFrångolvskyddsräckemin. (cm)		5	8	15	20	20
	Tak min. (cm)	110	110	110	110	110
	Golv Min. (cm)	18	18	18	18	18
Kablar till	400V ( mm^2 )	1,5	1,5	1,5	2,5	2,5

Anmärkning: 1. De övre skruvarna måste vara ordentligt åtdragna, mir Avständet mellan skruvhuvudet och väggen är 3 mm.

Anmärkning: 2. Väggen bakom värmaren får inte täckas av material som asbestcement, asbestskivor och så vidare, eftersom detta en sådan täckande lager kan orsaka hög temperatur och risk för brännskador.

Anmärkning: 3. Måste använda kvalificerade material för väggar och t

Modell	Driva (kW)	Basturummets volym (m3)		Förslag på uppvärmningstid
		Min	Max	(28–70 °C)
SCA-60W	6	5	9	30–50 minuter
SCA-80W	8	8	12	30–50 minuter
SCA-90W	9	9	13	30–50 minuter
Ovanstående rekommenderad uppvärmningstid bör uppnås, inklusive men inte begränsat till dessa:1. Rumstermometer installerad mittemot bastuaggregatet, nära take2. Basturummet är installerat inomhus med isolering för att förhir diffusion .3. Temperaturratten justerar till max .

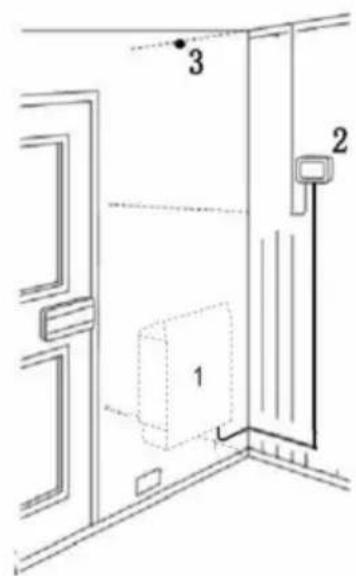

INSTALLATIONAV TEMPERATURGIVARE

1. Fäst sensorenheten med skruvar på väggen rakt ovanför bastun värmaren inne i bastun. Kontrollera diagrammet för minsta avstånd (se 3).

1. Anslut ledningen från sensorenheten till kontrollpanelens strömkrets. (Post 1: Bastuaggregat inuti basturummet, Position 2: Bastustyrning pa utanför basturummet, punkt 3: Temperatursensorenhet inuti basturummet

Som säkerhetsfunktion finns en överhettningskontroll som förhindrar värmaren, i händelse av ett fel, som problem med fel installationsplatsen för temperatursensorn, eller problem med termostaten. När sensortemperaturen i bastun när °130ögst temperaturen, stänger återställningslänken inuti sensorenheten automatiskt av elkraft.

När du har åtgärdat problemet med överhettning måste användaren try på återställningsknappen länka manuellt

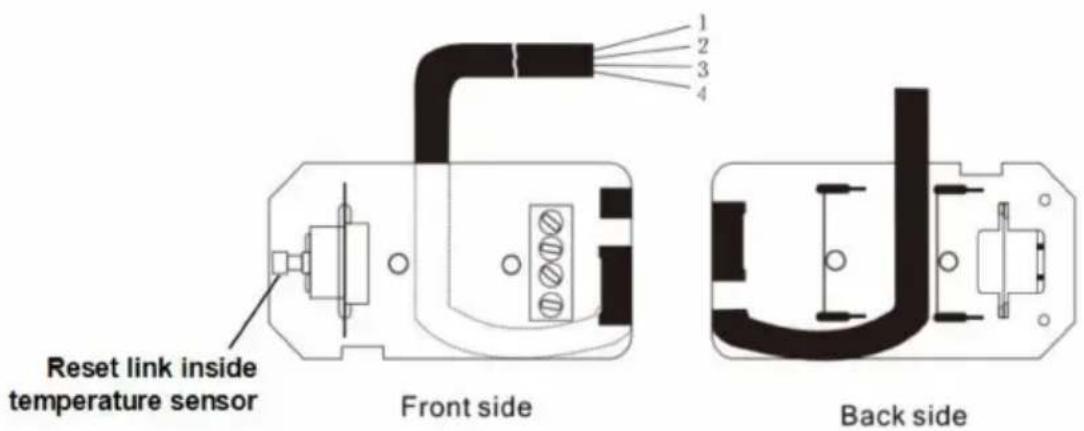

Reset link inside temperature sensor Front side 1 2 3 4 Back side

Fig2

SKYDDSRÄCK

Följ minimiavständskraven i figur 6 om skyddsräcket är önskat för värmaren.

Kontrollpanelen är stänkskyddad och måste installeras utanför bastun rummet, rekommenderas en torr plats nära bastun.

Temperatursensorn måste installeras på väggen inuti bastun rum.

Vänligen följ minimiavståndet för bastuaggregatet under installation (se fig. 3), vilket ingår i installationsschemat. Underlätenhet Om du följer dessa kan det orsaka brännskador på träväggen.

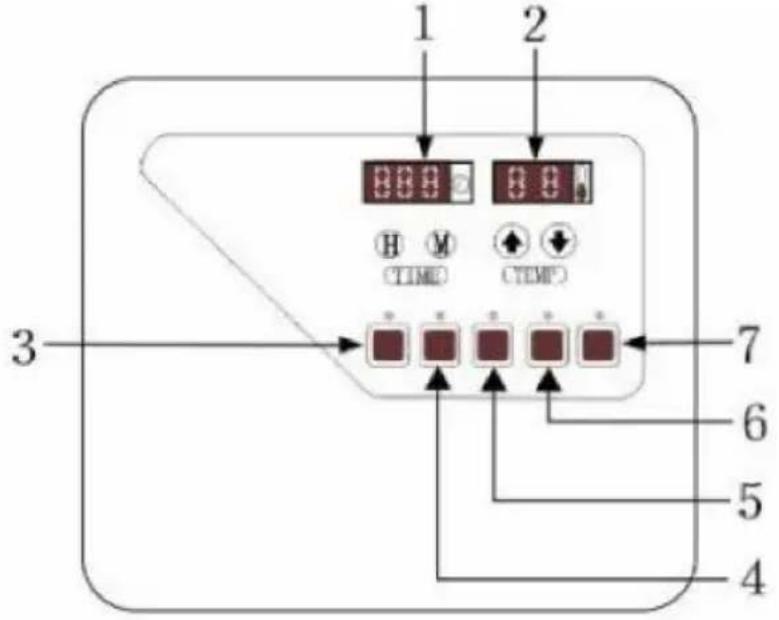

1 2 3 7 6 5 4

Control panel

Fig1

PUNKT	BESKRIVNING
1	Tidtabell
2	Temperaturtabell
3	Förbered dig för att placera
4	Kontrolltid
5	Ozonutgång (valfritt)
6	Kraften i rumsljuset
7	Värmarens kraft

1. Justera aktuell tid:

Tryck på "H" för att justera timmen tills siffran stabiliseras, tryck seda "M" för att

justera minuter.

2. Ställ in temperaturen:

Tryck på “P” för att ställa in temperaturen, tryck sedan på “▲” eller att styra

temperaturen tills siffran stabiliseras efter cirka 3 sekunder (inställningsområde 35-110°C/95-230°F, standardtemperatur är 60°C/140°F)

3. Arbetsläge:

3.1 Normalt arbetsläge

Tryck på "P" för att starta bastuaggregatet direkt, dess drifttid kan var timmar.

3.2 Förinställt arbetsläge

A. Inställning för automatisk start (max 24 timmar):

Tryck på “Förbered för plats” för att ställa in tiden, tryck sedan på “M” för att ställa in tiden.

innan "P" för att avsluta.

B. Inställning för automatiskt stopp (min 10 minuter, max 4 timmar):

Tryck på "Kontrolltid" för att justera tiden, tryck sedan på "H" och "M ställa in tiden.

innan tidtabellen är klar blinkar.

Anmärkning:

Steg 1:3.1 och 3.2.A måste användas när bastuaggregatet inte är i d Steg 2: och 3.2.B måste utföras medan bastuaggregatet är i drift)

BASTUSTENGAR

Det rekommenderas att alla bastustenar sköljs för att ta bort eventuell fläckar eller damm. De största bör placeras längst ner. Använd inte Belasta stenarna för hårt för att blockera luftcirkulationen genom bastuaggregatet.

Nya bör laddas när stenarna går sönder eller smulas sönder.

Lägg tillräckligt med bastustenar (10-15 kg) i bastuaggregatet efter avslutad användning

installation av bastuaggregat och styrenhet.

UPPMÄRKSAMHET:

Bastustenar måste vara av bästa kvalitet eftersom temperaturen inuti bastun

värmeelementet är extremt högt. Stenar av sämre kvalitet tål inte värn och

de kan lätt gå sönder eller smula sönder på grund av den enorma värmeförändringen,

- 10 - vilket kan skada värmeelementen. Eller så kan dessa stenar mo värmecirkulationen eftersom de lätt oxideras, då bastuaggregatet kan skadas när stenen värms upp eller hålls i vatten för att göra ångor.

Dags att hälla vatten på bastustenen :

Tiden är inne att hälla vatten på bastustenar när stenarna

är tillräckligt varma för att vattnet ska kunna förångas fullständigt, cirka timme efter

slå på bastuaggregatet med bastustenar.

Börja smått -- Häll bara i en liten mängd vatten – ungefär en halv (ungefär

50–80 ml) – på stenarna ovanpå din elvärmare.

Justera därefter -- Öka eller minska gradvis mängden som hålls baserat på din komfortnivå.

Undvik att överdriva -- Om du märker att vatten rinner ut från botten värmaren, betyder det att du har hällt i för mycket vatten eller att st inte är tillräckligt varma, vilket kan skada enheten eller skapa en säkerhetsrisk.

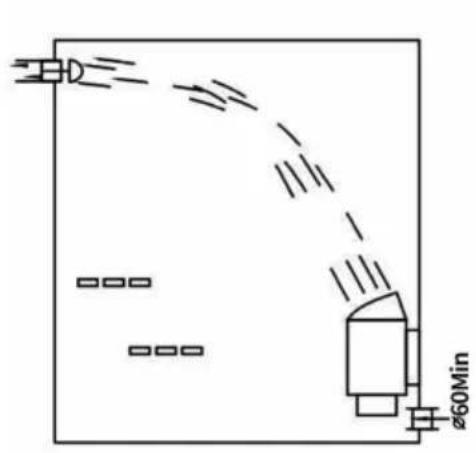

VENTILATION

För att få ett jämnt bastubad bör det finnas en ordentlig blandning a vatten

och kall luft inne i bastun. En annan anledning till ventilation är att dra luft runt bastuaggregatet och flytta värmen till den bortre delen av basturummet.

Inloppsventilen med en diameter på mer än 6 cm ska installeras dire under bastuaggregatet. (Se bild 5)

Utloppsventilen ska installeras diagonalt mittemot inloppet, dess rekommenderas att placera under plattformen inuti basturummet så lång som möjligt

möjligt från inloppsventilen. Utloppsventilens diameter bör vara dubbelt stor

lika stor som inloppet, kan den installeras långt bort från golvet och botten

av den övre bänken.

GARANTI

Följande situationer är inte garanterade:

1) Installation eller demontering av invändig struktur av oprofessionellt utförda

personal;

2) Matningsspänningens fluktuationsområde > ± 10 %;
3) Okvalificerade stenar vid bastuaggregatets drift;
4) Installation utan att följa måttanvisningarna i manualen.

FELSÖKNING

Symptom	Möjlig orsak	Avhjälpa
"E1" visades på displaypanel	Temperatursensorer mätning kretsen bruten.	Kontrollera ledningarna till temperatursensor och dera anslutningar (se Bild 2 o Fig7) för fel.
Ingen värme	Överhettningsskydd mätkrets bruten.	Tryck på överhettningsknappen skyddets återställningslänk inuti temperaturen sensorenhet. (se figur 2)
Inget ljus på displayen panel	Anslutningstråd mellan displaypanele och strömpanel mefel.	Kontrollera trådens anslutningar för lossning.

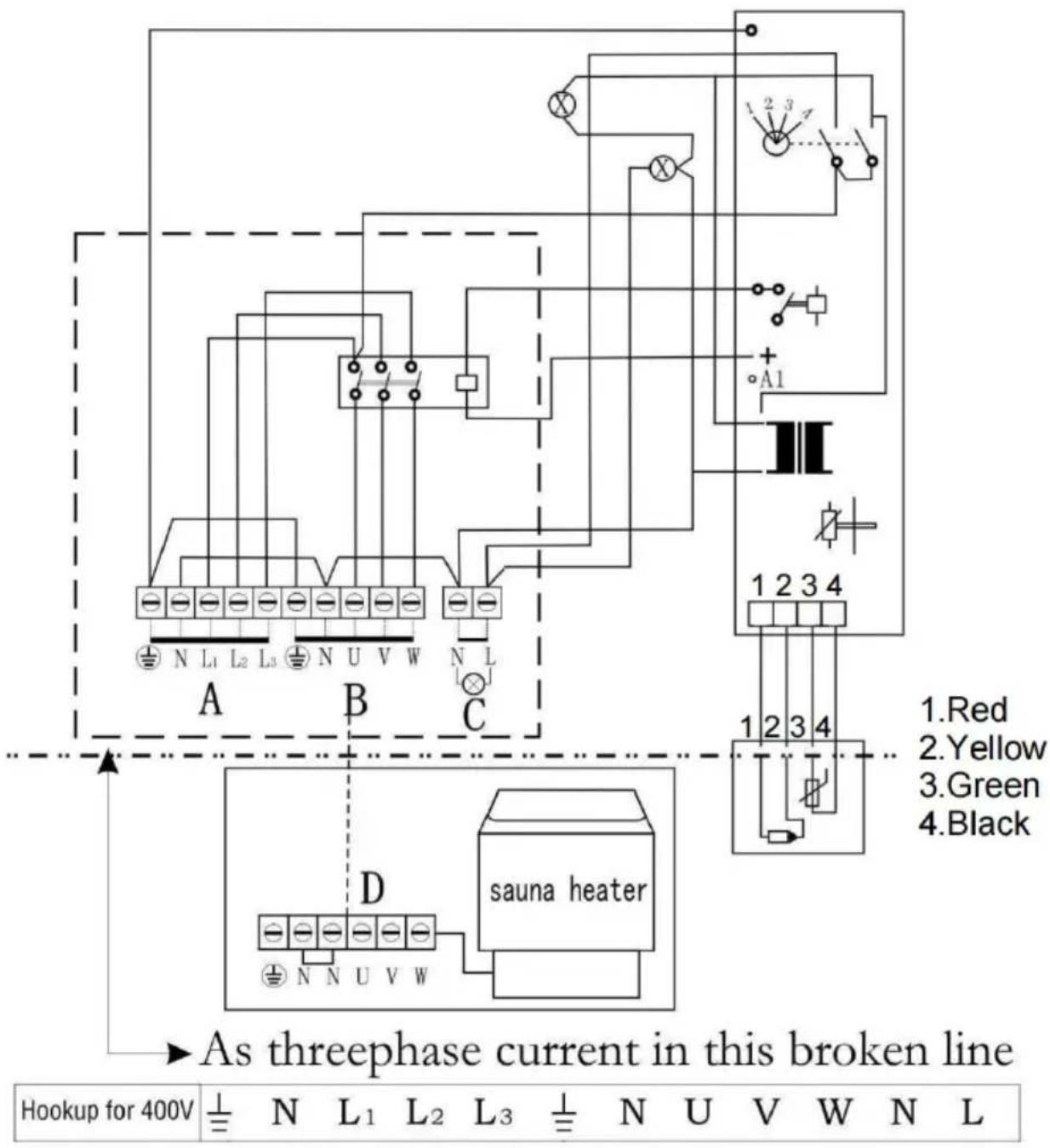

BIFOGATT DIAGRAM

FIG7

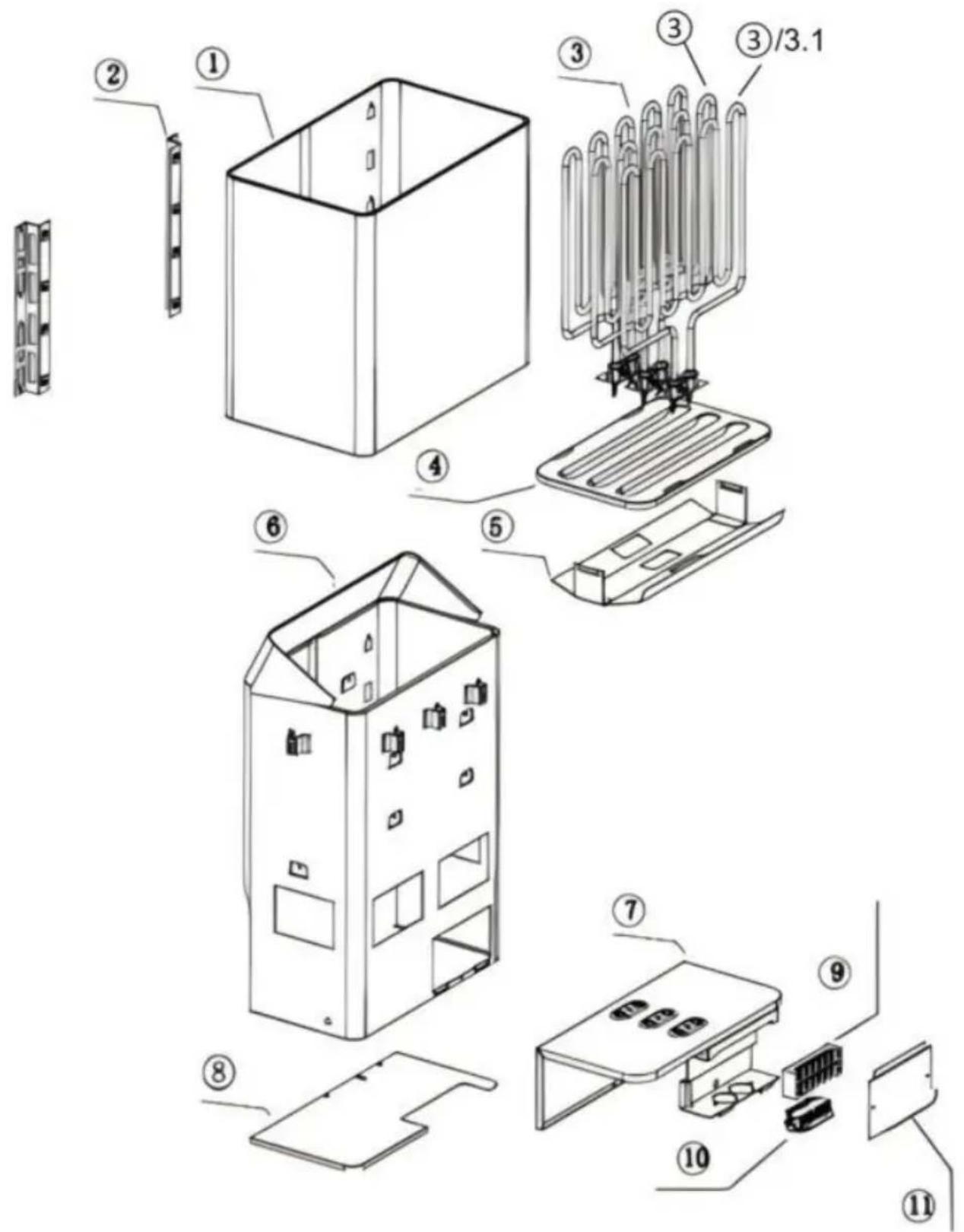

Produktfördelningsdiagram

Punkt	Namn	ANTAL
1	Kroppsskydd	1
2	Väggmonteringsställ	1
3	Värmeelement	3
4	SCA stenhållare	1
5	SCA mittreflektionsark	1
6	Kropp	1
7	Hållare för värmeelement	1
8	Bottenskydd	1
9	Kontakt	1
10	Kabelklämma	1
11	Teknikplatta	1
SCA-90 W Värmeelement
3	3 kW värmeelement	2
3.1	2760W värmeelement	1

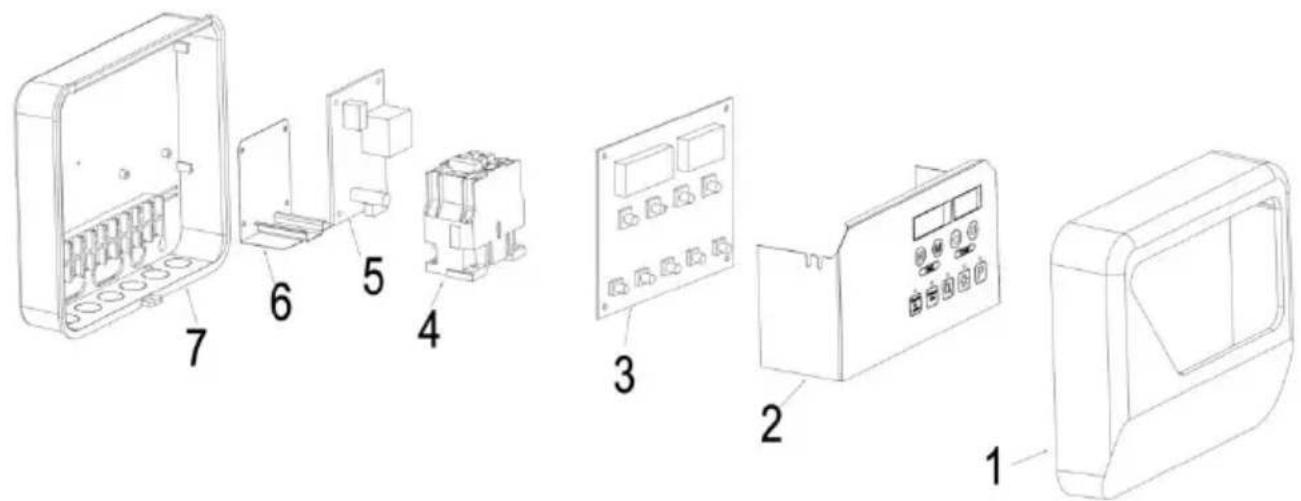

Blockschema för styrenheten

Punkt	Namn	ANTAL
1	Främre omslag	1
2	Display och kontrollpanel	1
3	Displaykretskort	1
4	AC-kontaktor	1
5	Styrenhetens kretskort	1
6	Stålhållare för AC-kontaktor	1
7	Bottenskydd	1
