Varumärke	Vevor
Modell	28014BX
Produkttyp	Solvärmare för pool
Antal solfångare	6
Material på solfångare	Robust polyeten
Anslutningsrörens diameter	2" (50,8 mm) och 2,5" (63,5 mm)
Temperaturökning	Upp till 10°F (cirka 5,5°C) i soliga förhållanden
Rekommenderad soltid	Minst 6 timmar per dag
Rekommenderad orientering	Mot söder (norra halvklotet)
Drift	Vattencirkulation via befintlig poolpump
Installation	På tak eller mark (stöd krävs)
Underhåll	Töm innan övervintring; gå inte på solfångarna
Beständighet	Rostar inte, korroderar inte, flagnar inte
Förpackningens innehåll	6 solfångare, 4 gummiändstycken, 28 klämmor 2", 8 klämmor 2,5", 8 anslutningsslangar, 4 böjar, 4 adaptrar D32-38 mm, manual
Kompatibilitet	Kräver poolpump (ingår ej)
Garanti	Elektronisk garantibevis (se Vevor-webbplatsen)

Vanliga frågor - 28014BX Vevor

Hur fungerar denna solvärmare för pool?

Poolvattnet pumpas genom solfångarna där det värms av solen innan det återvänder till poolen. Denna cykel upprepas kontinuerligt för att gradvis öka vattentemperaturen.

Vilken temperaturökning kan jag förvänta mig?

Under optimala soliga förhållanden kan systemet öka pooltemperaturen upp till 10°F (cirka 5,5°C). Den faktiska ökningen beror på solinstrålning, poolens storlek och konfiguration.

Kan jag installera systemet på ett tak?

Ja, solfångarna kan installeras på ett sluttande tak. Se till att du har lämplig säkerhetsutrustning och överväg att anlita en professionell om du inte har erfarenhet.

Hur många soltimmar per dag krävs?

Det rekommenderas att cirkulera vattnet genom solfångarna i minst 6 timmar per dag under soliga ljusa timmar.

Kan jag använda systemet på natten eller vid molnigt väder?

Nej, eftersom det skulle kyla ner vattnet. Använd en avstängningsventil för att koppla förbi solsystemet när du kör pumpen på natten eller vid molnigt väder.

Hur övervintrar jag systemet?

Töm alla solfångare och slangar helt före vintern för att undvika frostskador. Ta bort gummiändstyckena, blås tryckluft genom systemet för att avlägsna kvarvarande vatten och sätt sedan tillbaka ändstyckena.

Vilket underhåll behöver systemet?

Underhållet är minimalt: kontrollera regelbundet anslutningarna för läckor och dra åt klämmor om det behövs. Solfångarna i polyeten rostar inte och korroderar inte.

Kan jag gå på solfångarna?

Nej, gå aldrig på solfångarna. Det kan skada dem.

Vilka verktyg behövs för installationen?

Du behöver en skruvmejsel för att dra åt klämmorna. Övriga komponenter ingår i förpackningen.

Vad gör jag om jag har frågor eller tekniska problem?

Kontakta Vevors tekniska support via webbplatsen www.vevor.com/support för hjälp och för att dra nytta av den elektroniska garantin.

BRUKSANVISNING 28014BX Vevor

Teknisk support och e-garanticertifikat www.vevor.com/support

Solar pooluppvärmning

MODELL: 28014BX

Vi fortsätter att vara engagerade i att ge dig verktyg till konkurrenskraftiga priser. "Spara hälften", "Halva priset" eller andra liknande uttryck som endast används av en representant är en uppskattning av besparingar du kan dra nytta av att köpa vissa varor med oss jämfört med de stora toppmärkena och betyder inte nödvändigtvis att täcka alla kategorier av verktyg som erbjuds av oss. Du påminns om att verifiera försiktigt när du gör en beställning hos oss om du faktiskt gör det Sparande Halv i jämförelse med de främsta varumärkena.

MODELL: 28014BX

BEHÖVER HJÄLP? KONTAKTA OSS!

Har du produktfrågor? Behöver du teknisk support? Kontakta oss gärna:

Teknisk support och e-garanticertifikat www.vevor.com/support

Detta är den ursprungliga instruktionen, läs alla instruktioner noggrant innan du använder den. VEVOR reserverar sig för en tydlig tolkning av användarmanualen. Utseendet på produkter är beroende av den produkt du får. Ursäkta oss att vi inte kommer att informera dig igen om det finns teknik- eller mjukvaruuppdateringar på vår produkt.

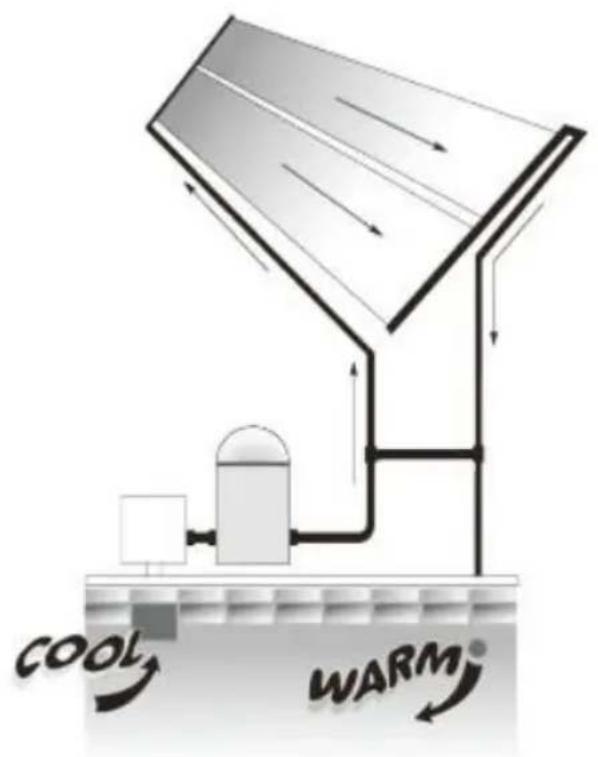

SÅ FUNGERAR SOLPOOLUPPVÄRMNING

1. Med hjälp av din poolpump kommer vattnet automatiskt pumpas genom solfångarna. 2. Vattnet värms sedan upp av solen när det rör sig genom samlarna.
2. Det uppvärmda vattnet återförs till poolen genom dina returlinjer. 4. Du njuter av din egen uppvärmda pool utan bränslekostnader.

VARFÖR SOLPOOLUPPVÄRMNING FUNGERAR BÄST

1. Vatten värms upp när det rör sig genom många rör i solfångarna.
2. Rör och webbdesign fångar värme, fångar ljus när solen rör sig över himlen
3. Tufft polyetenmaterial rostar inte, korroderar eller kalkar. Dessutom är uppsamlaren vändbar.

a) Solfångare installeras ofta på taken av bebyggelse. Såvida du inte är mycket bekant med att arbeta på tak och ha rätt steg- och säkerhetsutrustning för sådant arbete, bör du anlita någon med nödvändig erfarenhet för att utföra installationen. Underlåtenhet att följa säkra rutiner på ett tak eller annan upphöjd struktur kan resultera i fall, vilket leder till allvarlig skada på dig.

b) När du installerar kollektorer på marken, bygg inte ett stativ som

kan ge barn tillgång till poolen.

VIKTIG

LÄS HELA DENNA MANUAL INNAN DU BÖRJAR ORIENTERING

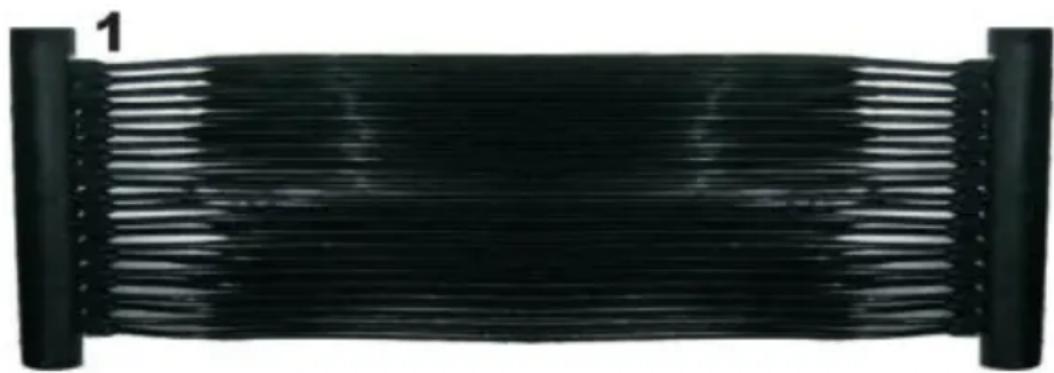

KOMPONENTER

Item	Beskrivning	Kv ty
1	Solfångare	6
2	Gummi öndlock	4
3	2" rostfri slangklämma 27-51	28
4	2,5" rostfritt stål slangklämma 33-57	8
5	Anslutningssslang av gummi	8
6	Armbågskontakt av gummi	4
7	D32-38mm slangadapter	4
8	Manuell	1

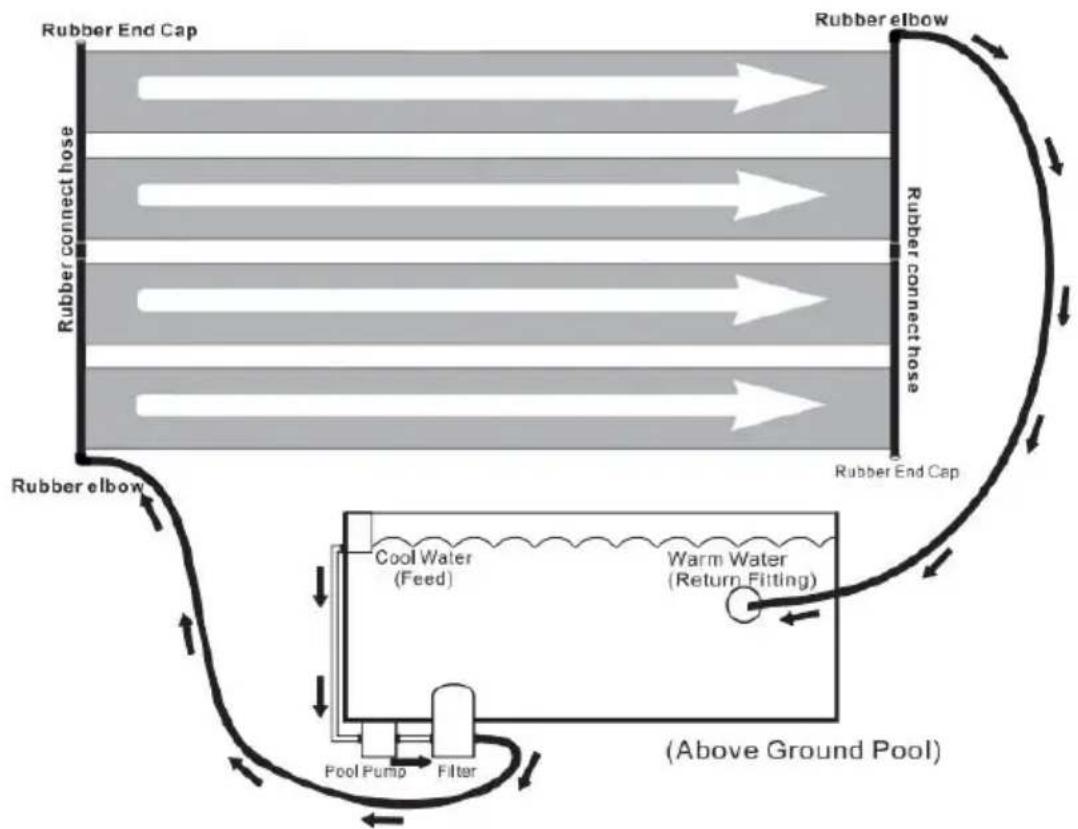

SYSTEMLAYOUT

Nödvändig:

• Skruvmejsel
• För att installera ditt solvärmesystem behöver du 2 slangar - en som går från poolutrustningen till solfångaren och en som går från solfångaren tillbaka till poolen.

INSTALLATION

1. föremål med minst 6 timmars fyllning solljus om dagen.
2. Låt samlarna koppla av i solen (30 minuter till en timme). LÄGG INTE SAMLARE PÅ GRÄSET, DET KAN SKADA GRÄSROTEN UNDER! GÄLLER INTE SAMLARE.
3. Sätt ihop samlingsrören med en svart gummianslutningsslang och 2" slangklämmor. Positionera 2" slangklämmor in från varje ände av gummikopplingsslangen och dra åt (enligt bilden). Överspänn inte. Tryck inte anslutningsslangen mot kollektorröret.
4. Täck gummiändlocken på ändarna av samlingsrören med en 2"

slangklämma. Placera 2" slangklämmor och dra åt (enligt bilden).

1. Täck gummiarmbågarna på de andra ändarna av samlingsrören med 2" slangklämmor. Positionera slangklämmorna och dra åt (enligt bilden).

6.1 Om du ansluter till den mjuka slangen, sätt D32-38mm slangadaptern på gummiarmbågen. Placera 2,5" slangklämmor och dra åt (som visas).

6.2 Om du ansluter till D50 mm PVC-rör, sätt D32-38 mm slangadaptern på gummibågen. Du kan ansluta till PVC-röret direkt. Placera sedan 2,5" slangklämmor och dra åt (enligt bilden).

1. Stäng av poolpumpen.
2. Gå till poolen och anslut den runda returkopplingen på poolväggen från insidan så att vattnet inte läcker igenom (en vinterplugg fungerar bra).

9. Anslut en slang från filtret till den nedre armbågsanslutningen. Fyll alltid systemet från botten.

1. Anslut den andra slangen från poolens returkoppling till den andra armbågskontakten.
2. Ta bort pluggen från insidan av poolväggen som placeras i den runda returkopplingen.

DU ÄR NU REDO ATT STARTA DIN SOL-POOLVÄRMARE

1. Slå på pumpen. Kontrollera efter läckor och dra åt de anslutningar som behöver uppmärksamhet.

Obs: Vid uppstart kommer du att se luftbubblor komma genom returslangen. Detta är normalt och kommer att sluta efter att all luft har tömts bort från solvärmesystemet.

Ett korrekt dimensionerat och installerat system kommer att höja pooltemperaturen upp till 10°F under säsongen. Du vill bara cirkulera vattnet genom solfångaren när solen skiner. När det är molnigt eller regnigt fungerar solenergi inte lika bra (och du kommer förmodligen inte att

vilja simma under dessa tider), men ditt vatten kommer upp i temperatur igen efter en eller två varma dagar.

Var som helst där du får minst 6 timmars full sol under dagen. Ju längre samlare är i full sol, desto bättre kommer de att fungera. Om du monterar solpanelen i en vinkel (som ett tak eller rack), bör samlaren vändas i sydlig riktning. Om montering på ett ställ placeras på marken, placera stativet så att det inte ger tillgång till poolen för barn.

Drift

1. Samlarna ska kännas svala vid beröring när solen skiner på dem och vatten passerar igenom. Det betyder att värmen överförs till vattnet.
2. Vattnet som kommer tillbaka till din pool kommer att vara några grader varmare än poolen själv. Detta är det mest effektiva sättet att värma en vattenmassa som en pool. Fortsätt att cirkulera vattnet, vilket lägger till några grader varje pass.
3. Cirkulera vattnet genom solfångarna minst 6 timmar per dag under dagsljuset på soliga dagar. Om du cirkulerar ditt vatten genom dem på natten, eller när det är mulet eller på kyliga dagar, kommer du att kyla poolvattnet snarare än att värma det. Om du behöver köra din pump på natten, öppna avledningsventilen så att vattnet går direkt tillbaka till poolen förbi solsystemet.

Vinterförvaring

Ditt solsystem måste dräneras för vinterisering! Frysskador täcks inte av garantin! Du måste tömma din solfångare precis som du tömmer resten av din poolutrustning! Ta bort vakuumavlastningsventilen på toppen av solsystemet. Ta bort gummiändlocket i botten och se till att ALLT vatten dräneras ur systemet, byt ut ändlock och blås trycksatt luft i motsatt riktning mot normalt vattenflöde. Detta är det mest effektiva sättet att tömma systemet. Du kan lämna uppsamlarna på plats (så länge de är helt täta) även i de

hårdaste vintrarna. Självklart kan du förvara dina samlare inomhus på en torr plats om du vill.
