Marke	Vevor
Modell	28014BX
Produkttyp	Solarheizung für Schwimmbecken
Anzahl Solarkollektoren	6
Material der Kollektoren	Robustes Polyethylen
Anschlussrohrdurchmesser	2" (50,8 mm) und 2,5" (63,5 mm)
Temperaturerhöhung	Bis zu 10°F (ca. 5,5°C) bei sonnigen Bedingungen
Empfohlene Sonneneinstrahlungsdauer	Mindestens 6 Stunden pro Tag
Empfohlene Ausrichtung	Nach Süden (nördliche Hemisphäre)
Funktionsweise	Wasserumlauf durch vorhandene Poolpumpe
Installation	Auf Dach oder Boden (Unterstützung erforderlich)
Wartung	Vor dem Winter entleeren; nicht auf die Kollektoren treten
Beständigkeit	Rostet nicht, korrodiert nicht, blättert nicht ab
Packungsinhalt	6 Kollektoren, 4 Gummistopfen, 28 Schellen 2", 8 Schellen 2,5", 8 Anschlussrohre, 4 Winkel, 4 Adapter D32-38 mm, Handbuch
Kompatibilität	Erfordert eine Poolpumpe (nicht enthalten)
Garantie	Elektronische Garantiebescheinigung (siehe Vevor-Webseite)

Häufig gestellte Fragen - 28014BX Vevor

Wie funktioniert diese Solarheizung für Schwimmbecken?

Das Poolwasser wird durch die Solarkollektoren gepumpt, wo es von der Sonne erwärmt wird, bevor es in das Becken zurückfließt. Dieser Zyklus wiederholt sich kontinuierlich, um die Wassertemperatur allmählich zu erhöhen.

Welche Temperaturerhöhung kann ich erwarten?

Bei optimalen Sonnenbedingungen kann das System die Pooltemperatur um bis zu 10°F (ca. 5,5°C) erhöhen. Die tatsächliche Erhöhung hängt von der Sonneneinstrahlung, der Beckengröße und der Konfiguration ab.

Kann ich das System auf einem Dach installieren?

Ja, die Kollektoren können auf einem Schrägdach installiert werden. Stellen Sie sicher, dass Sie die entsprechende Sicherheitsausrüstung haben und ziehen Sie in Betracht, einen Fachmann zu beauftragen, wenn Sie nicht erfahren sind.

Wie viele Sonnenstunden sind pro Tag erforderlich?

Es wird empfohlen, das Wasser während der sonnigen Tageslichtstunden mindestens 6 Stunden pro Tag durch die Kollektoren zirkulieren zu lassen.

Kann ich das System nachts oder bei bewölktem Wetter nutzen?

Nein, da dies das Wasser abkühlen würde. Verwenden Sie ein Bypass-Ventil, um das Solaranlage zu umgehen, wenn Sie die Pumpe nachts oder bei bedecktem Himmel betreiben.

Wie winterfest mache ich das System?

Entleeren Sie vor dem Winter alle Kollektoren und Rohre vollständig, um Frostschäden zu vermeiden. Entfernen Sie die Gummistopfen, blasen Sie Druckluft durch das System, um Restwasser zu entfernen, und setzen Sie die Stopfen wieder ein.

Welche Wartung benötigt das System?

Die Wartung ist minimal: Überprüfen Sie regelmäßig die Verbindungen auf Undichtigkeiten und ziehen Sie die Schellen bei Bedarf nach. Die Polyethylen-Kollektoren rosten und korrodieren nicht.

Darf ich auf die Solarkollektoren treten?

Nein, treten Sie niemals auf die Kollektoren. Dies könnte sie beschädigen.

Welche Werkzeuge werden für die Installation benötigt?

Sie benötigen einen Schraubendreher zum Anziehen der Schellen. Die anderen Komponenten sind im Lieferumfang enthalten.

Was tun, wenn ich Fragen oder technische Probleme habe?

Kontaktieren Sie den technischen Support von Vevor über die Website www.vevor.com/support für Hilfe und zur Nutzung der elektronischen Garantie.

BEDIENUNGSANLEITUNG 28014BX Vevor

E-CrossStu GmbH, Mainzer Landstr. 69, 60329 Frankfurt am Main.

VEVOR®

TOUGH TOOLS, HALF PRICE

E-CrossStu GmbH, Mainzer Landstr. 69, 60329 Frankfurt am Main.

VEVOR®

TOUGH TOOLS, HALF PRICE

Technischer Support und E-Garantie-Zertifikat: www.vevor.com/support

Solare Poolheizung

MODELL: 28014BX

Wir sind weiterhin bestrebt, Ihnen Werkzeuge zu wettbewerbsfähigen Preisen anzubieten. "Sparen Sie die Hälfte", "Halber Preis" oder andere ähnliche Ausdrücke, die wir verwenden,

stellen eine Schätzung der Einsparungen dar, die Sie durch den Kauf bestimmter Werkzeuge erzielen können,

im Vergleich zu den größten Top-Marken, und bedeuten nicht unbedingt, dass alle von uns angebotenen Werkzeugkategorien abgedeckt sind. Wir möchten Sie bitten, sorgfältig zu prüfen,

wenn Sie bei uns eine Bestellung aufgeben, ob Sie tatsächlich die Hälfte sparen im Vergleich zu den Top-Großmarken.

MODELL: 28014BX

Brauchen Sie Hilfe? Kontaktieren Sie uns!

Sie haben Fragen zu unseren Produkten? Sie benötigen technischen

Support? Dann kontaktieren Sie uns unter:

Technischer Support und E-Garantie-Zertifikat

Dies ist die Originalanleitung. Bitte lesen Sie alle Anweisungen sorgfältig durch, bevor Sie das Gerät in Betrieb nehmen. VEVOR behält sich eine klare Auslegung unserer Bedienungsanleitung vor. Das Erscheinungsbild des Produkts richtet sich nach dem Produkt, das Sie erhalten haben. Bitte verzeihen Sie uns, dass wir Sie nicht erneut informieren, wenn es

Technologie- oder Software-Updates für unser Produkt gibt.

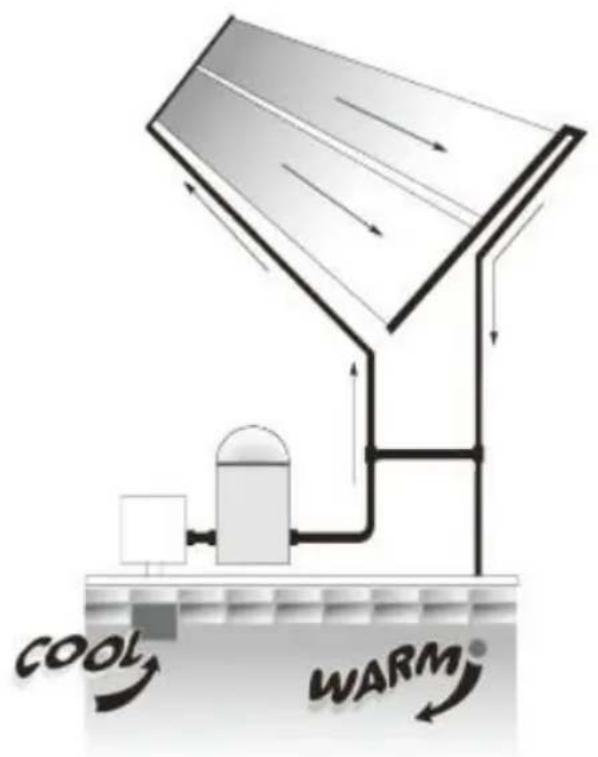

SO FUNKTIONIERT DIE SOLAR-POOLHEIZUNG

1. Mit Ihrer Poolpumpe wird das Wasser automatisch durch die Solarkollektoren gepumpt. 2. Das Wasser wird dann von der Sonne erwärmt, während es sich durch die Kollektoren bewegt. 3. Das erwärmte Wasser wird zurück in den Pool durch Ihre Rücklaufleitungen geleitet.
2. Sie genießen Ihren eigenen beheizten Pool ohne Brennstoffkosten.

WARUM SOLAR-POOLHEIZUNG AM BESTEN FUNKTIONIERT

1. Das Wasser erwärmt sich beim Durchströmen der vielen Röhren in den Solarkollektoren.
2. Rohr- und Netzdesign fängt Wärme ein und fängt Licht, wenn die Sonne über den Himmel wandert.
3. Robustes Polyethylenmaterial, das nicht rostet, korrodiert oder abblättert. Außerdem ist der Kollektor reversibel.

BITTE LESEN SIE DIESES HANDBUCH SORGFÄLTIG DURCH. Die Nutzung Ihres Solar-Heizpools und Ihre Garantie werden davon beeinflusst, wie Ihre Solaranlage installiert ist.

VORSICHT:

a) Sonnenkollektoren werden häufig auf den Dächern von Gebäuden installiert. Sofern Sie nicht sehr vertraut mit der Arbeit auf Dächern sind und über die richtigen Leitern und Sicherheitsausrüstung verfügen,

Solche Arbeiten sollten Sie jemanden beauftragen, der über die notwendige Erfahrung zur Durchführung der Installation verfügt. Die Nichtbeachtung der Sicherheitsvorschriften auf Dächern oder anderen erhöhten Strukturen kann zum Einsturz führen, was zu schweren Verletzungen führen kann.

b) Bei der Installation von Kollektoren auf dem Boden dürfen keine Gepäckträgerhalterungen verwendet werden, die Kindern den Zugang zum Pool ermöglichen könnten.

WICHTIG

LESEN SIE DIESES HANDBUCH VOLLSTÄNDIG, BEVOR SIE MIT DER ORIENTIERUNG BEGINNEN

KOMPONENTEN

Item	Beschreibung	Menge

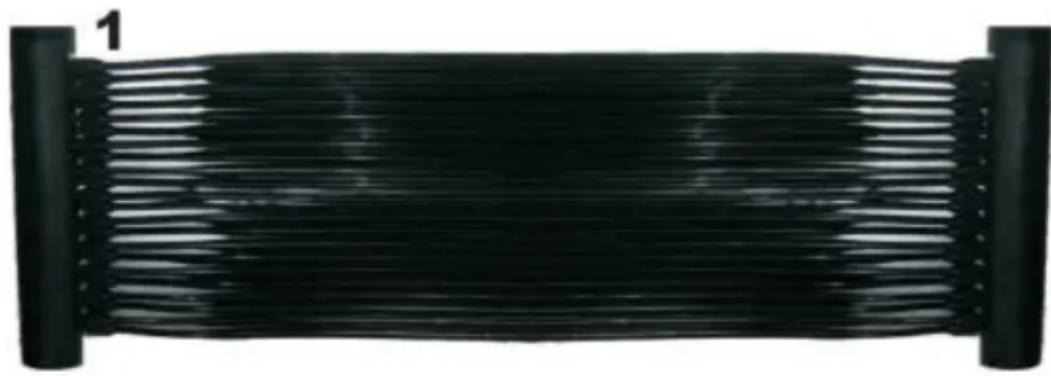

1	Solarvollektor	6
2	Gummi Endkappe	4
3	2" Edelstahl-Schlauchschelle 27-51	28
4	2,5 Zoll Edelstahl Schlauchschelle 33-57	8
5	Gummi-Verbindungsschlauch	8
6	Gummi-Winkelverbinder	4
7	D32-38mm Schlauchadapter	4
8	Handbuch	1

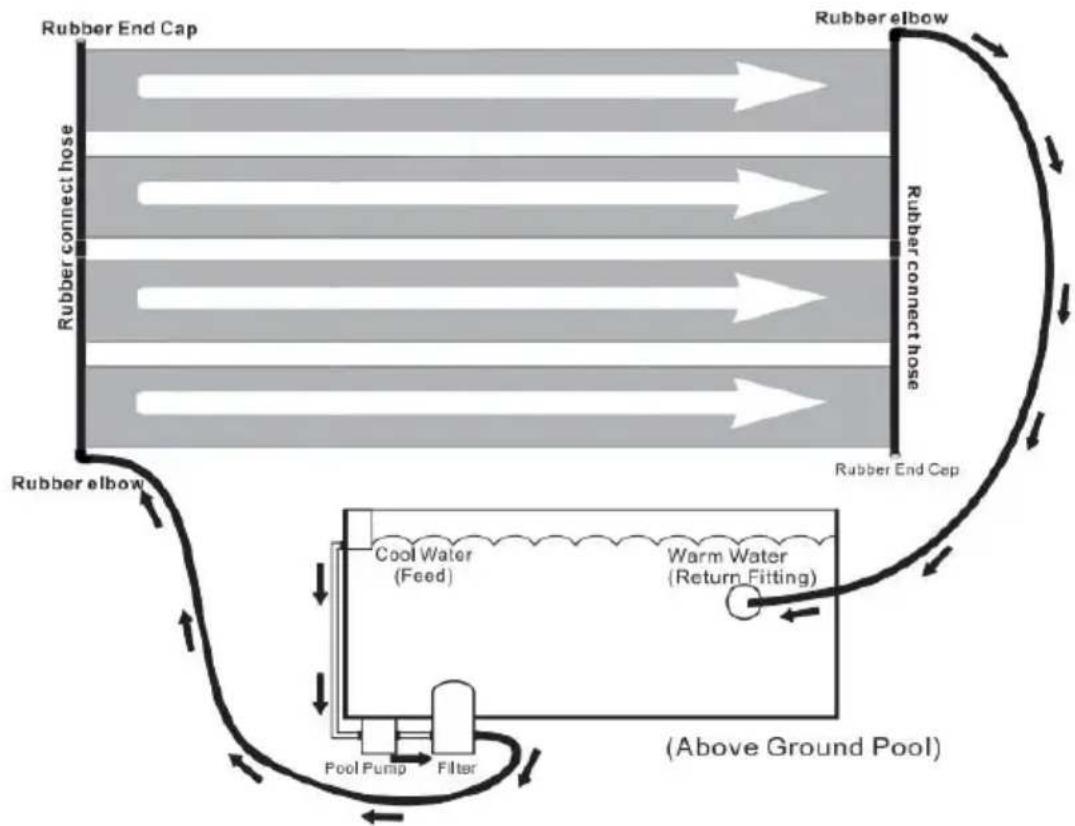

SYSTEMLAYOUT

Erforderlich:

• Schraubendreher
• Für die Installation Ihrer Solaranlage benötigen Sie 2 Schläuche: einen, der von der Poolausrüstung zum Kollektor führt, und einen, der vom Kollektor zurück zum Pool führt.

INSTALLATION

1. mit mindestens 6 Stunden voller Sonnenlicht pro Tag.
2. Lassen Sie die Kollektoren in der Sonne entspannen (30 Minuten bis eine Stunde). Sammler auf dem Gras können den Rasen darunter beschädigen! NICHT AUF DIE SAMMLER TRETEN.
3. Verbinden Sie die Krümmer mit einem schwarzen Gummi-Anschlussschlauch und zwei 2" Schlauchschellen. Positionieren Sie die Schellen an jedem Ende des Gummi-Verbindungsschlauchs und ziehen Sie sie fest (wie gezeigt). Nicht überdrehen. Nicht den Verbindungsschlauch gegen die Rohre des Kollektors drücken.
4. Bedecken Sie die Gummikappen an den Enden des Headers mit 2" Schlauchschellen. Positionieren Sie die 2" Schlauchschellen und

ziehen Sie sie fest (wie gezeigt).

1. Bedecken Sie die Gummibogen an den anderen Enden des Krümmers mit 2" Schlauchschellen. Positionieren Sie die 2" Schlauchklemmen und ziehen Sie sie fest (wie gezeigt). 6.1 Wenn Sie den weichen Schlauch anschließen, stecken Sie den D32-38mm-Schlauchadapter auf den Gummibogen. Positionieren Sie die 2,5" Schlauchschelle und ziehen Sie sie fest (wie gezeigt). 6.2 Wenn Sie ein D50mm PVC-Rohr anschließen, installieren Sie den D32-38mm Schlauchadapter am Gummibogen. Sie können direkt an das PVC-Rohr anschließen. Dann die 2,5-Zoll-Schlauchschelle anbringen und festziehen (wie gezeigt).
2. Schalten Sie die Poolpumpe aus.
3. Gehen Sie zum Pool und setzen Sie verschiedene Runden Rücklaufanschluss an der Poolwand ein, damit das Wasser nicht durchsickern kann (ein Winterstopfen funktioniert gut). 9. Schließen Sie einen Schlauch vom Filter an die

unteren Winkel an Anschluss. Befüllen Sie das System immer von unten. 10. Schreiben Sie den anderen Schlauch vom Rücklaufanschluss des Pools an den anderen Winkelverbinder. 11. Entfernen Sie von der Innenseite der Beckenwand aus den im Rücklaufanschluss platzierten Stopfen.

JETZT KÖNNEN SIE IHRE SOLAR-POOLHEIZUNG IN BETRIEB NEHMEN.

1. Schalten Sie die Pumpe ein. Prüfen Sie, ob Lecks vorhanden sind, und ziehen Sie die erforderlichen Verbindungen fest. Aufmerksamkeit.

Hinweis: Beim Einschalten werden Sie Luftblasen durch den Rücklaufschlauch kommen sehen. Dies ist normal und hört auf, nachdem die gesamte Luft aus dem Solarmodul entfernt wurde. Heizungssystem.

Ein richtig dimensioniertes und installiertes System erhöht die Pooltemperatur um bis zu 10 °F während der Saison. Sie wollen nur Wasser durch den Solarkollektor zirkulieren lassen, wenn die Sonne scheint. Wenn es bewölkt oder regnerisch ist, wird die Solarheizung nicht so gut funktionieren (und Sie werden wahrscheinlich nicht schwimmen während dieser Zeit), aber das Wasser wird wieder nach ein bis zwei warmen Tagen auf die gewünschte Temperatur gebracht.

Überall, wo Sie tagsüber mindestens 6 Stunden Sonne haben. Je länger die Kollektoren in der vollen Sonne stehen, desto besser funktionieren sie. Wenn Sie die Solaranlage schräg montieren (z. B. auf einem Dach oder Gestell), sollten die Kollektoren nach Süden ausgerichtet sein. Bei Montage auf einem Gestell: Wenn das Rack auf dem Boden platziert wird, positionieren Sie es so, dass es keinen Zugang zum Pool für Kinder bietet.

Betrieb

1. Die Kollektoren sollen sich bei Sonneneinstrahlung kühl anfühlen. Dabei wird Wärme auf das Wasser übertragen.
2. Das Wasser, das in Ihren Pool zurückfließt, ist ein Grad wärmer als das Pool selbst. Dies ist die effizienteste Möglichkeit, ein großes Gewässer wie einen Pool zu erhitzen. Lassen Sie das Wasser weiter zirkulieren, wodurch bei jedem Durchgang ein paar Grad hinzugefügt werden.
3. Zirkulieren Sie das Wasser mindestens 6 Stunden pro Tag durch die Solarkollektoren, während der Tageslichtstunden an sonnigen Tagen. Wenn Sie das Wasser nachts, bei bedecktem Himmel oder an kühlen Tagen zirkulieren lassen, kühlen Sie Ihr Poolwasser, anstatt es zu erwärmen. Wenn Sie Ihre Pumpe nachts laufen lassen müssen, öffnen Sie das Umschaltventil, damit das Wasser unter Umgehung der Solaranlage direkt zurück zum Pool fließt.

Winterfestmachung

Zur Winterfestmachung muss Ihre Solaranlage entleert werden! Schäden werden nicht von der Garantie abgedeckt! Sie müssen Ihre

Solarkollektoren entleeren, genau wie Sie den Rest Ihrer Poolausrüstung entleeren. Entfernen Sie das Vakuumentlastungsventil oben am Solarsystem. Entfernen Sie die Gummikappe unten und stellen Sie sicher, dass das gesamte Wasser aus dem System abgelassen wird. Ersetzen Sie die Endkappen und blasen Sie Druckluft in die entgegengesetzte Richtung des normalen Wasserflusses. Dies ist der effektivste Weg, Ihr System zu entleeren. Sie können die Kollektoren an Ort und Stelle lassen (solange sie vollständig entleert sind) und sie überstehen sogar den

härtesten Winter. Natürlich können Sie Ihre Kollektoren bei Bedarf in einem warmen, trockenen Ort aufbewahren.
