Marca	Vevor
Modello	28014BX
Tipo di prodotto	Riscaldamento solare per piscina
Numero di pannelli solari	6
Materiale dei pannelli	Polietilene robusto
Diametro dei tubi di raccordo	2" (50,8 mm) e 2,5" (63,5 mm)
Aumento di temperatura	Fino a 10°F (circa 5,5°C) in condizioni soleggiate
Durata di soleggiamento raccomandata	Almeno 6 ore al giorno
Orientamento raccomandato	Verso sud (emisfero nord)
Funzionamento	Circolazione dell'acqua tramite pompa piscina esistente
Installazione	Su tetto o a terra (supporto necessario)
Manutenzione	Svuotare prima dell'inverno; non camminare sui pannelli
Resistenza	Non arrugginisce, non si corrode, non si scrosta
Contenuto della confezione	6 pannelli, 4 tappi in gomma, 28 fascette 2", 8 fascette 2,5", 8 tubi di raccordo, 4 gomiti, 4 adattatori D32-38 mm, manuale
Compatibilità	Richiede una pompa per piscina (non inclusa)
Garanzia	Certificazione di garanzia elettronica (consultare il sito Vevor)

Domande frequenti - 28014BX Vevor

Come funziona questo riscaldamento solare per piscina?

L'acqua della piscina viene pompata attraverso i pannelli solari, dove viene riscaldata dal sole prima di tornare in piscina. Questo ciclo si ripete continuamente per aumentare gradualmente la temperatura dell'acqua.

Quale aumento di temperatura posso aspettarmi?

In condizioni di sole ottimali, il sistema può aumentare la temperatura della piscina fino a 10°F (circa 5,5°C). L'aumento effettivo dipende dall'insolazione, dalle dimensioni della piscina e dalla configurazione.

Posso installare il sistema su un tetto?

Sì, i pannelli possono essere installati su un tetto inclinato. Assicurati di avere l'equipaggiamento di sicurezza appropriato e considera di chiamare un professionista se non sei esperto.

Quante ore di sole sono necessarie al giorno?

Si consiglia di far circolare l'acqua attraverso i pannelli per almeno 6 ore al giorno durante le ore di luce solare.

Posso usare il sistema di notte o con tempo nuvoloso?

No, perché raffredderebbe l'acqua. Utilizzare una valvola di bypass per bypassare il sistema solare quando si fa funzionare la pompa di notte o con tempo coperto.

Come svernare il sistema?

Svuotare completamente tutti i pannelli e i tubi prima dell'inverno per evitare danni da gelo. Rimuovere i tappi in gomma, soffiare aria compressa nel sistema per rimuovere l'acqua residua, quindi rimettere i tappi.

Di quale manutenzione ha bisogno il sistema?

La manutenzione è minima: controllare regolarmente i collegamenti per perdite e serrare le fascette se necessario. I pannelli in polietilene non arrugginiscono né si corrodono.

Posso camminare sui pannelli solari?

No, non camminare mai sui pannelli. Potrebbe danneggiarli.

Quali strumenti sono necessari per l'installazione?

Avrai bisogno di un cacciavite per serrare le fascette. Gli altri componenti sono inclusi nella confezione.

Cosa fare se ho domande o problemi tecnici?

Contatta l'assistenza tecnica di Vevor tramite il sito www.vevor.com/support per ricevere aiuto e usufruire della garanzia elettronica.

MANUALE UTENTE 28014BX Vevor

Supporto tecnico e certificato di garanzia elettronica www.vevor.com/support

Riscaldamento solare della piscina

MODELLO: 28014BX

Continuamente impegnati per fornirvi strumenti a prezzi competitivi. "Risparmia la metà", "Metà prezzo" o altre espressioni simili utilizzate solo da noi rappresentano una stima dei risparmi che potresti ottenere acquistando determinati strumenti rispetto ai principali marchi top e non significano necessariamente copertura di tutte le categorie di strumenti da noi offerti. Ti ricordiamo cortesemente di verificare accuratamente quando effettui un ordine con noi se sei effettivamente in risparmio metà rispetto ai marchi più importanti.

MODELLO: 28014BX

HAI BISOGNO DI AIUTO? CONTATTACI!

Hai domande sui prodotti? Hai bisogno di supporto tecnico? Non esitare a contattarci:

Supporto tecnico e certificato di garanzia elettronica www.vevor.com/support

Questa è l'istruzione originale, si prega di leggere attentamente tutte le istruzioni del manuale prima di utilizzarlo. VEVOR si riserva una chiara interpretazione del nostro manuale utente. L'aspetto del prodotto sarà soggetto al prodotto ricevuto. Vi preghiamo di perdonarci se non vi informeremo di nuovo se ci sono aggiornamenti tecnologici o software

del nostro prodotto.

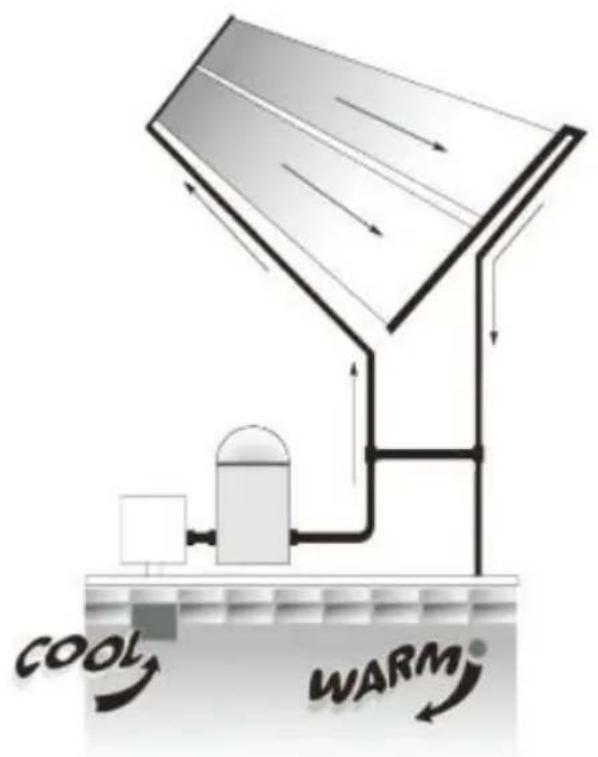

COME FUNZIONA IL RISCALDAMENTO SOLARE DELLA PISCINA

1. Utilizzando la pompa della piscina, l'acqua viene automaticamente pompata attraverso i collettori solari.
2. L'acqua viene poi riscaldata dal sole mentre si muove attraverso i collettori.
3. L'acqua riscaldata viene restituita alla piscina attraverso le linee di ritorno. 4. Goditi la tua piscina riscaldata senza carburante e costi.

PERCHÉ IL RISCALDAMENTO SOLARE DELLA PISCINA FUNZIONA MEGLIO

1. L'acqua viene riscaldata nelle nuove attraverso i multi tubi nei collettori solari.
2. Il design dei tubi e delle reti intrappola il calore e cattura la luce mentre il sole si muove nel cielo.
3. Il materiale in polietilene resistente non arrugginisce, non si corrode e non si incrosta. Inoltre, il collettore è reversibile.

a) I collettori solari sono spesso installati sui tetti di edifici. Se non hai molta familiarità con il lavoro sui tetti e non hai scale e misure di sicurezza adeguate per tale lavoro, dovresti assumere qualcuno con l'esperienza necessaria per

effettuare l'installazione. Il mancato rispetto delle norme di sicurezza su un tetto o altra struttura elevata può causare cadute, con conseguenti gravi lesioni per te.

b) Quando si installano i collettori a terra, non costruire un supporto per rack che potrebbe consentire l'accesso dei bambini alla piscina.

IMPORTANTE

LEGGERE TUTTO QUESTO MANUALE PRIMA DI INIZIARE L'INSTALLAZIONE

COMPONENTI

Item	Descrizione	Quantità

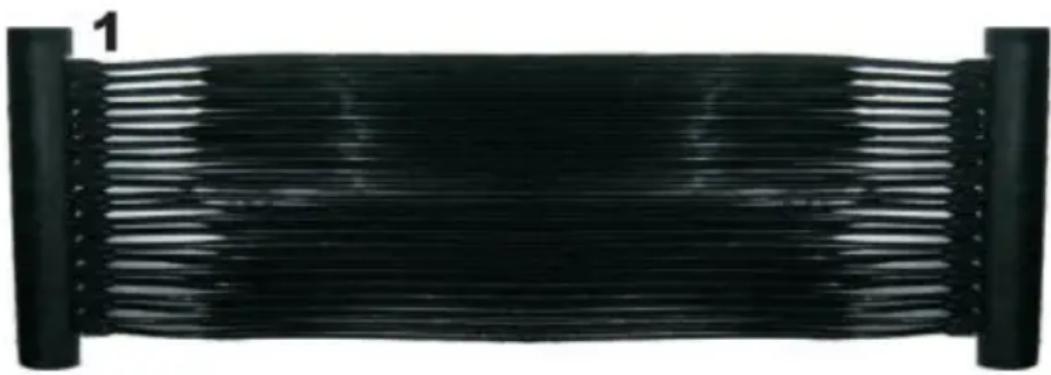

1	Collettore solare	6

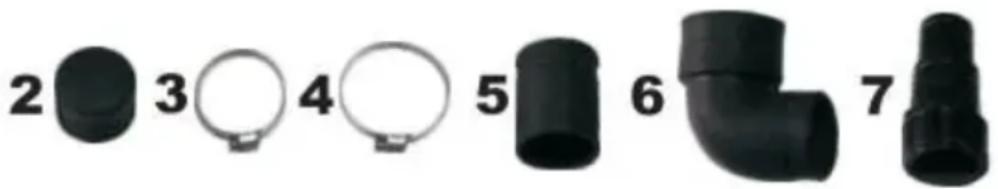

2	Gomma tappo terminale	4
3	Fascetta stringitubo in acciaio inox da 2"	28
4	2,5" acciaio inossidabile fascetta stringitubo 33-57	8
5	Tubo flessibile di collegamento in gomma	8
6	Connettore a gomito in gomma	4
7	Adattatore per tubo flessibile D32-38mm	4
8	Manuale	1

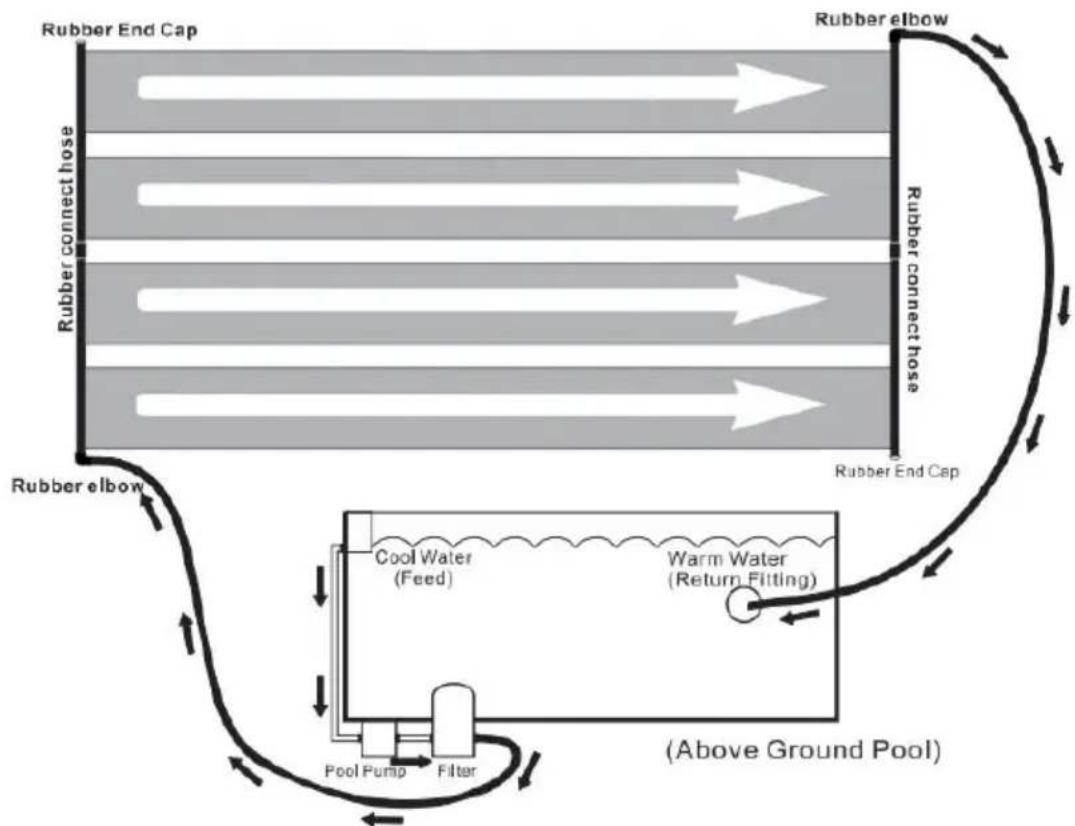

SCHEMA DEL SISTEMA

Necessario:

* Cacciavite

• Per installare il sistema di riscaldamento solare, avrai bisogno di tubi flessibili: uno che colleghi l'impianto della piscina al collettore e uno che dal collettore torni alla piscina.

INSTALLAZIONE

1. Fornire un'area libera da oggetti appuntiti con almeno 6 ore di piena luce solare al giorno.
2. Lasciare che i collettori si rilassino al sole (da 30 minuti a un'ora). POSARE I COLLETTORI SULL'ERBA PUÒ DANNEGGIARE IL PRATO SOTTOSTANTE! NON CALPESTARE I COLLETTORI.
3. Unire i tubi del collettore insieme utilizzando un elastico nero, un tubo flessibile di collegamento e due fascette stringitubo da 2". Posizionare le

fascette stringitubo da 2" su ciascuna estremità del tubo flessibile di collegamento in gomma e stringere (come mostrato). Non stringere eccessivamente. Non spingere il tubo flessibile di collegamento contro i tubi del collettore.

1. Coprire i cappucci terminali in gomma alle estremità della testata del tubo con fascette stringitubo da 2". Posizionare le fascette stringitubo da 2" e stringere (come mostrato).
2. Coprire i gomiti di gomma sulle altre estremità del tubo collettore con fascette stringitubo da 2". Posizionare le fascette stringitubo da 2" e serrare (come mostrato). 6.1 Se si collega al tubo flessibile, inserire l'adattatore D32-38mm nel gomito in gomma. Posizionare le fascette stringitubo da 2,5" e stringere (come mostrato). 6.2 Se si collega al tubo in PVC D50mm, non installare l'adattatore per tubo flessibile D32-38mm nel gomito in gomma. È possibile collegare direttamente al tubo in PVC. Quindi posizionare le fascette stringitubo da 2,5" e stringere (come mostrato).
3. Spegnere la pompa della piscina.
4. Vai in piscina e collega il raccordo di ritorno sulla parete della piscina dall'interno in modo che l'acqua defluisca (un tappo invernale funziona bene). 9. Collegare un tubo flessibile dal collettore al gomito inferiore del connettore. Riempire sempre il sistema dal basso.
5. Collegare il tubo flessibile superiore dal raccordo di ritorno della piscina al connettore a gomito superiore.
6. Dall'interno della parete della piscina, rimuovere il tappo che si è posizionato nel raccordo di ritorno rotondo.

ORA SEI PRONTO PER AVVIARE IL TUO RISCALDATORE SOLARE PER PISCINA

1. Accendere la pompa. Controllare eventuali perdite e stringere i

collegamenti che necessitano attenzione.

Nota: all'avvio vedrai delle bolle d'aria uscire dal tubo di ritorno. Ciò è normale e cesserà quando tutta l'aria sarà stata eliminata dal sistema di riscaldamento solare.

Un sistema correttamente dimensionato e installato aumenta la temperatura della piscina fino a 10°F durante la stagione. Vorrai solo far circolare l'acqua attraverso il collettore solare quando splende il sole. Quando è nuvoloso o piovoso, l'energia solare non funzionerà altrettanto bene (e probabilmente non sarà piacevole nuotare in quei momenti), ma l'acqua tornerà a salire di temperatura dopo uno o due giorni caldi.

Ovunque ci siano almeno 6 ore di sole pieno durante il giorno. Più collettori sono al sole, meglio funzioneranno. Se si montano i pannelli solari su un angolo (come su un tetto o un rack), i collettori devono essere rivolti verso sud. Se il montaggio è su un rack a terra, posizionare il portapacchi in modo che non fornisca accesso alla piscina per i bambini.

Operazione

1. I collettori dovrebbero risultare freddi al tatto quando sono esposti al sole e l'acqua passa attraverso. Ciò significa che il calore viene trasferito all'acqua.
2. L'acqua che ritorna nella piscina sarà di qualche grado più calda dell'acqua della piscina stessa. Questo è il modo più efficiente per riscaldare un grande specchio d'acqua come una piscina. Continua a far circolare l'acqua, che aggiunge qualche grado a ogni passaggio.
3. Fai circolare l'acqua attraverso i collettori solari per almeno 6 ore al giorno durante le ore di luce nelle giornate di sole. Se fai circolare l'acqua attraverso di loro di notte, o quando è nuvoloso o nelle giornate fredde, raffredderai l'acqua della tua piscina invece di riscaldarla. Se devi far funzionare la pompa di notte, apri la valvola di deviazione in modo che

l'acqua vada direttamente alla piscina, bypassando il sistema solare.

Preparazione per l'inverno

Il tuo impianto solare deve essere svuotato per la preparazione all'inverno. Il congelamento può causare danni non coperti dalla garanzia! Devi svuotare i collettori solari proprio come svuoti il resto dell'attrezzatura della tua piscina! Rimuovi la valvola di sicurezza del vuoto nella parte superiore del sistema solare. Rimuovi il tappo terminale in gomma nella parte inferiore e assicurati che TUTTA l'acqua venga scaricata dal sistema. Sostituisci i tappi terminali e soffia aria pressurizzata nella direzione inversa del normale flusso d'acqua. Questo è il modo più efficace per drenare il sistema. Puoi lasciare i collettori in posizione (purché siano completamente svuotati) e resisteranno anche agli

inverni più rigidi. Naturalmente, se preferisci, puoi conservare i collettori all'interno, in un luogo caldo e asciutto.
