28014BX - Calefacción Vevor - Manual de uso y guía de instrucciones gratis

Marca	Vevor
Modelo	28014BX
Tipo de producto	Calentador solar para piscina
Número de captadores solares	6
Material de los captadores	Polietileno robusto
Diámetro de los tubos de conexión	2" (50,8 mm) y 2,5" (63,5 mm)
Aumento de temperatura	Hasta 10°F (aproximadamente 5,5°C) en condiciones soleadas
Duración de insolación recomendada	Al menos 6 horas al día
Orientación recomendada	Hacia el sur (hemisferio norte)
Funcionamiento	Circulación de agua mediante bomba de piscina existente
Instalación	Sobre techo o en suelo (soporte necesario)
Mantenimiento	Vaciar antes del invierno; no caminar sobre los captadores
Resistencia	No se oxida, no se corroe, no se descama
Contenido del paquete	6 captadores, 4 tapones de goma, 28 abrazaderas de 2", 8 abrazaderas de 2,5", 8 tubos de conexión, 4 codos, 4 adaptadores D32-38 mm, manual
Compatibilidad	Requiere una bomba de piscina (no incluida)
Garantía	Certificación de garantía electrónica (consultar el sitio web de Vevor)

Preguntas frecuentes - 28014BX Vevor

¿Cómo funciona este calentador solar para piscina?

El agua de la piscina se bombea a través de los captadores solares, donde se calienta con el sol antes de regresar a la piscina. Este ciclo se repite continuamente para aumentar gradualmente la temperatura del agua.

¿Qué aumento de temperatura puedo esperar?

En condiciones soleadas óptimas, el sistema puede aumentar la temperatura de la piscina hasta 10°F (aproximadamente 5,5°C). El aumento real depende de la insolación, el tamaño de la piscina y la configuración.

¿Puedo instalar el sistema en un techo?

Sí, los captadores se pueden instalar en un techo inclinado. Asegúrese de tener el equipo de seguridad adecuado y considere contratar a un profesional si no tiene experiencia.

¿Cuántas horas de insolación se necesitan al día?

Se recomienda hacer circular el agua a través de los captadores durante al menos 6 horas al día durante las horas de luz solar.

¿Puedo usar el sistema por la noche o en días nublados?

No, porque eso enfriaría el agua. Use una válvula de desvío para evitar el sistema solar cuando haga funcionar la bomba por la noche o en días nublados.

¿Cómo invernar el sistema?

Vacíe completamente todos los captadores y tubos antes del invierno para evitar daños por heladas. Retire los tapones de goma, sople aire a presión en el sistema para eliminar el agua residual, luego vuelva a colocar los tapones.

¿Qué mantenimiento necesita el sistema?

El mantenimiento es mínimo: revise regularmente las conexiones para detectar fugas y apriete las abrazaderas si es necesario. Los captadores de polietileno no se oxidan ni se corroen.

¿Puedo caminar sobre los captadores solares?

No, nunca camine sobre los captadores. Esto podría dañarlos.

¿Qué herramientas se necesitan para la instalación?

Necesitará un destornillador para apretar las abrazaderas. Los demás componentes están incluidos en el paquete.

¿Qué hago si tengo preguntas o problemas técnicos?

Póngase en contacto con el soporte técnico de Vevor a través del sitio web www.vevor.com/support para obtener ayuda y beneficiarse de la garantía electrónica.

MANUAL DE USUARIO 28014BX Vevor

Seguimos comprometidos a brindarle herramientas a precios competitivos. "Ahorra la mitad", "mitad de precio" o cualquier otra expresión similar realizada únicamente por nosotros representa una estimación de los ahorros que podría tener al comprar ciertas herramientas con nosotros, en comparación con las principales marcas líderes, y no significa necesariamente cubrir todas las categorías de herramientas que ofrecemos. Le recordamos que debe verificar con cuidado, cuando realiza un pedido con nosotros, si realmente está ahorrando en comparación con las principales marcas líderes.

MODELO: 28014BX

¿NECESITA AYUDA? ¡CONTÁCTENOS!

¿Tiene preguntas sobre el producto? ¿Necesita asistencia técnica? No dude en ponerse en contacto con nosotros:

Soporte técnico y certificado de garantía electrónica www.vevor.com/support

Estas son las instrucciones originales. Lea atentamente todas las instrucciones del manual antes de utilizar el producto. VEVOR se reserva la interpretación clara de este manual de usuario. La apariencia del producto está sujeta al producto que recibió. Perdónenos por no informarle nuevamente si hay actualizaciones de tecnología o software

en nuestro producto.

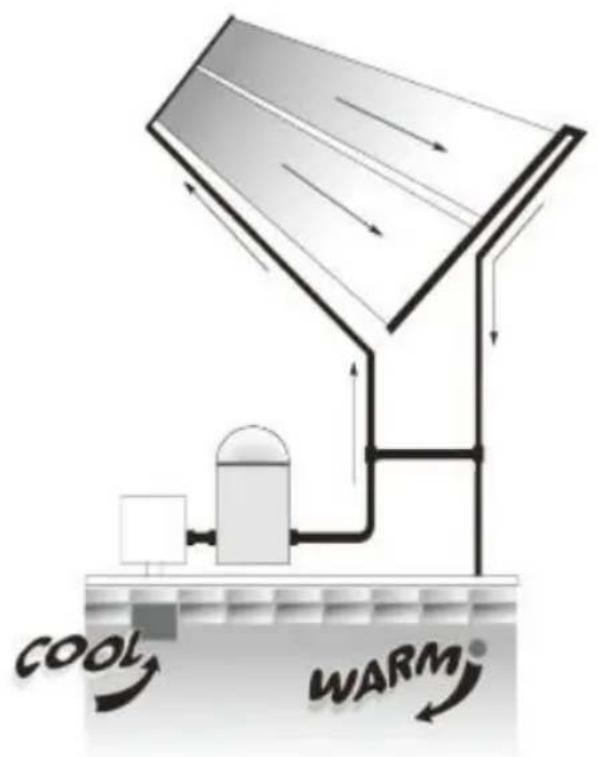

CÓMO FUNCIONA LA CALEFACCIÓN SOLAR DE PISCINAS

1. Al utilizar la bomba de su piscina, el agua se bombea automáticamente a través de los colectores solares.
2. El agua se calienta con el sol. Se mueve a través de los colectores.
3. El agua calentada se devuelve a la piscina, a través de sus líneas de retorno. Disfrutas de tu propia piscina climatizada sin costos de combustible.

POR QUÉ LA CALEFACCIÓN SOLAR DE PISCINAS FUNCIONA MEJOR

1. El agua se calienta a medida que se mueve a través de los colectores solares.
2. El diseño de tubos y redes atrapa el calor y la luz cuando se mueve a través del colector.
3. El material de polietileno resistente no se oxida, no se corroe ni se deforma. Además, el colector es reversible.

a) Los colectores solares se instalan en los tejados de los edificios. A menos que estés muy familiarizado con el trabajo en techos y tengas las escaleras y los dispositivos de seguridad adecuados, si necesitas equipo para tal trabajo, debes contratar a

alguien con la experiencia necesaria para realizar la instalación. Observa prácticas seguras en un techo u otro lugar elevado. La estructura puede provocar una caída, lo que lleva a lesiones graves para usted. b) Al instalar colectores sobre el suelo, no construya un soporte inestable que pueda permitir el acceso de los niños. La piscina.

LEA ESTE MANUAL COMPLETO ANTES DE COMENZAR LA INSTALACIÓN

artístico	Descripción	Cantidad

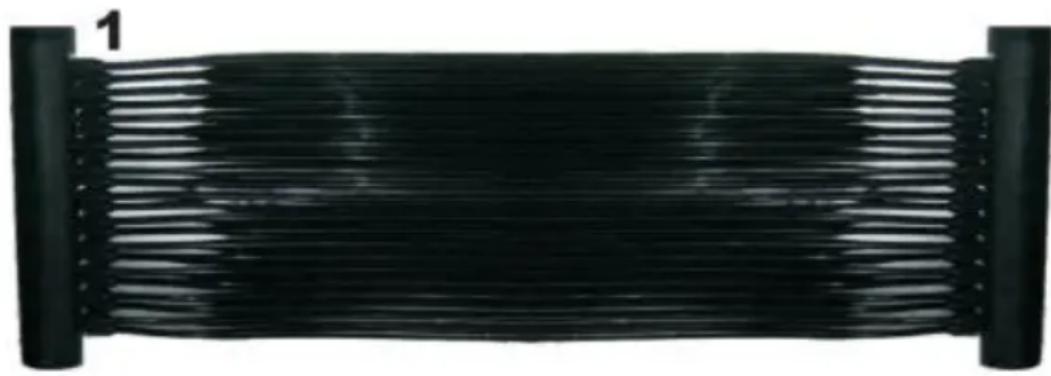

1	Colector solar	6
2	Goma tapa final	4
3	Abrazadora de manguera de acero inoxidada de 2" 27-51	28
4	Acero inoxidable de 2,5” Abrazadora de manguera 33-57	8
5	Manguera de conexión de goma	8
6	Conector de dato de goma	4
7	Adaptador de manguera D32-38 mm	4
8	Manual	1

Requerido:

• Destornillador

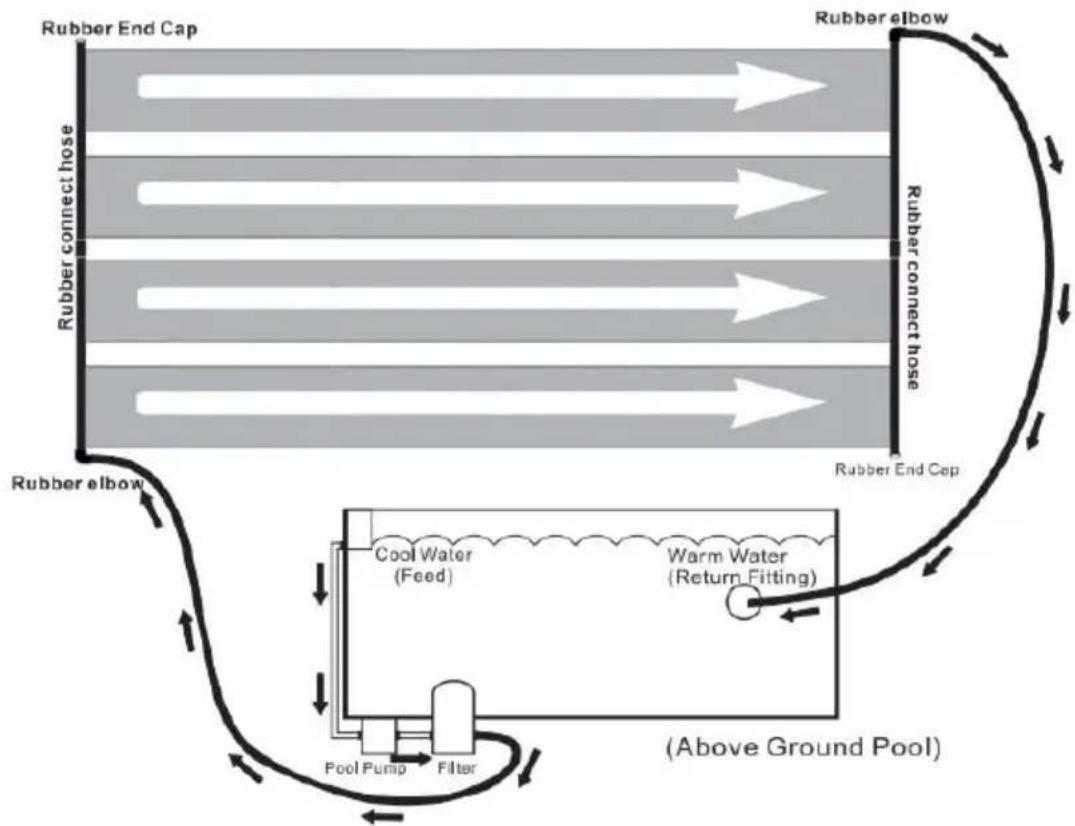

• Para instalar su sistema de calefacción solar, necesitará 2 mangueras: una que vaya desde el equipo de la piscina hasta el colector y otra que vaya desde el colector hasta la piscina.

INSTALACIÓN

1. Proporcione un área libre de objetos afilados con al menos 6 horas de luz solar al día.
2. Deje que los colectores se relajen al sol (30 horas a la sombra). ¡NO PONGA LOS COLECTORES EN EL CÉSPED; PUEDE DAÑAR EL CÉSPED DEBAJO DE ÉL! NO CAMINE SOBRE LOS COLECTORES.
3. Una los tubos del colector con una goma negra. Manguera de conexión y dos abrazaderas de manguera de 2". Posicione la manguera de conexión. Sujete con abrazadera cada extremo de la manguera del conector de goma y apriete (como se muestra). No lo haga demasiado. Apriete. Empuje la manguera de conexión contra los tubos del colector.
4. Cubra las tapas de goma de los extremos del tubo del cabezal con abrazaderas de manguera de 2". Coloque las abrazaderas de manguera

de 2" y apriete (como se muestra).

5. Cubra los codos de goma en los otros extremos del tubo colector con abrazaderas de manguera. Coloque la manguera de 2" y apriete las abrazaderas (como se muestra).

6.1 Si se conecta a la manguera blanda, inserte el adaptador de manguera de diámetro 32-38 mm en el codo de goma. Coloque las abrazaderas de manguera de 2,5" y apriételas (como se muestra).

6.2 Si se conecta a una tubería de PVC de 50 mm, no instale el adaptador de manguera de diámetro 32-38 mm en el codo de goma. Conéctelo directamente a la tubería de PVC. Luego, coloque las abrazaderas de manguera de 2,5" y ajústelas (como se muestra).

1. Apague la bomba de la piscina.
2. Vaya a la piscina y conecte el accesorio redondo a la pared desde el interior para que el agua no se drene (un tapón de invierno funciona bien).
3. Conecte una manguera desde el desagüe al conector inferior. Llene siempre el sistema desde abajo.
4. Conecte la otra manguera al accesorio de retorno de la piscina. Otro conector de drenaje.
5. Desde el interior de la pared de la piscina, retire el tapón que está en el accesorio de retorno redondo.

YA ESTÁ LISTO PARA PONER EN MARCHA SU CALENTADOR SOLAR DE PISCINA

1. Encienda la bomba. Verifique que no haya fugas y ajuste las conexiones que sean necesarias. Atención.

Nota: Al encender, verá que salen burbujas de aire de la manguera de retorno. Esto es normal y se detendrá después de que haya purgado todo el aire del panel solar.

Un sistema correctamente dimensionado e instalado aumenta la temperatura de la piscina hasta 10°F durante la temporada. Solo hay que hacer circular el agua a través del colector solar cuando brilla el sol. Cuando está nublado o lluvioso, la energía solar no funciona bien (y probablemente no lo hará). Estará nadando durante esos momentos, pero el agua volverá a estar a su nivel normal de temperatura después de uno o dos días cálidos.

En cualquier lugar donde reciba al menos 6 horas de pleno sol durante el día. Cuanto más tiempo estén los colectores a pleno sol, mejor funcionarán. Si está montando el sistema solar en un ángulo (como un techo o un bastidor), los colectores deben estar orientados hacia el sol. Si se montan en un bastidor colocado en el suelo, coloque el bastidor de manera que no proporcione acceso a la piscina para niños.

Operación

1. Los colectores deben sentirse frescos al tacto cuando el sol brilla sobre ellos y el agua pasa a través de ellos, lo que significa que el calor se transfiere al agua.
2. El agua que regresa a su piscina está unos grados más caliente. La piscina en sí es la forma más eficiente de almacenar una gran cantidad de agua como una piscina. Siga haciendo circular el agua, que añade unos grados en cada pasada.
3. Hacer circular el agua a través de los colectores solares al menos horas al día durante las horas de luz en los días soleados. Si circulara agua a través de ellos durante la noche, cuando está nublado o en días fríos, enfriará el agua de su piscina en lugar de calentarla. Si necesita hacer funcionar la bomba durante la noche, abra la válvula desviadora para que el agua salga directamente de regreso a la piscina, sin pasar por el

sistema solar.

Preparación para el invierno

¡Su planta solar debe vaciarse para prepararlo para el invierno! ¡Los

daños no están cubiertos por la garantía! Debe drenar el agua. Los colectores solares, al igual que usted, drenan el resto del equipo de piscina. Retire la válvula de alivio de vacío en la parte superior del colector solar. Retire la tapa de goma del extremo en la parte inferior y asegúrese de que TODA el agua se drene del sistema. Vuelva a colocar las tapas de los extremos y sople aire presurizado en la dirección inversa al flujo normal de agua. Esta es la forma más eficaz de drenar el sistema. Puede dejar los colectores en su lugar (siempre que estén completamente drenados) y resistirán incluso el

invierno más duro, por supuesto. Puede almacenar sus colectores en el interior en un lugar cálido y seco, si lo desea.
