28014BX - Chauffage Vevor - Notice d'utilisation et mode d'emploi gratuit

Marque	Vevor
Modèle	28014BX
Type de produit	Chauffage solaire pour piscine
Nombre de capteurs solaires	6
Matériau des capteurs	Polyéthylène robuste
Diamètre des tuyaux de raccordement	2" (50,8 mm) et 2,5" (63,5 mm)
Augmentation de température	Jusqu'à 10°F (environ 5,5°C) en conditions ensoleillées
Durée d'ensoleillement recommandée	Au moins 6 heures par jour
Orientation recommandée	Vers le sud (hémisphère nord)
Fonctionnement	Circulation d'eau via pompe de piscine existante
Installation	Sur toit ou au sol (support nécessaire)
Entretien	Vidanger avant hivernage ; ne pas marcher sur les capteurs
Résistance	Ne rouille pas, ne se corrode pas, ne s'écaille pas
Contenu de l'emballage	6 capteurs, 4 embouts caoutchouc, 28 colliers 2", 8 colliers 2,5", 8 tuyaux de raccordement, 4 coudes, 4 adaptateurs D32-38 mm, manuel
Compatibilité	Nécessite une pompe de piscine (non incluse)
Garantie	Certification de garantie électronique (consulter le site Vevor)

FOIRE AUX QUESTIONS - 28014BX Vevor

Comment fonctionne ce chauffage solaire pour piscine ?

L'eau de la piscine est pompée à travers les capteurs solaires, où elle est chauffée par le soleil avant de retourner dans la piscine. Ce cycle se répète continuellement pour augmenter progressivement la température de l'eau.

Quelle augmentation de température puis-je attendre ?

Dans des conditions ensoleillées optimales, le système peut augmenter la température de la piscine jusqu'à 10°F (environ 5,5°C). L'augmentation réelle dépend de l'ensoleillement, de la taille de la piscine et de la configuration.

Puis-je installer le système sur un toit ?

Oui, les capteurs peuvent être installés sur un toit incliné. Assurez-vous d'avoir l'équipement de sécurité approprié et envisagez de faire appel à un professionnel si vous n'êtes pas expérimenté.

Combien d'heures d'ensoleillement sont nécessaires par jour ?

Il est recommandé de faire circuler l'eau à travers les capteurs pendant au moins 6 heures par jour pendant les heures de clarté ensoleillée.

Puis-je utiliser le système la nuit ou par temps nuageux ?

Non, car cela refroidirait l'eau. Utilisez une vanne de dérivation pour contourner le système solaire lorsque vous faites fonctionner la pompe la nuit ou par temps couvert.

Comment hiverner le système ?

Vidangez complètement tous les capteurs et tuyaux avant l'hiver pour éviter les dommages dus au gel. Retirez les embouts caoutchouc, soufflez de l'air sous pression dans le système pour évacuer l'eau résiduelle, puis remettez les embouts en place.

De quel entretien le système a-t-il besoin ?

L'entretien est minimal : vérifiez régulièrement les connexions pour les fuites et resserrez les colliers si nécessaire. Les capteurs en polyéthylène ne rouillent pas et ne se corrodent pas.

Puis-je marcher sur les capteurs solaires ?

Non, ne marchez jamais sur les capteurs. Cela pourrait les endommager.

Quels outils sont nécessaires pour l'installation ?

Vous aurez besoin d'un tournevis pour serrer les colliers de serrage. Les autres composants sont inclus dans l'emballage.

Que faire si j'ai des questions ou des problèmes techniques ?

Contactez le support technique de Vevor via le site www.vevor.com/support pour obtenir de l'aide et bénéficier de la garantie électronique.

MODE D'EMPLOI 28014BX Vevor

Chauffage solaire de piscine

MODÈLE : 28014BX

Nous continuons à nous engager à vous fournir des outils à des prix compétitifs. « Économisez la moitié », « Moitié prix » ou toute autre expression similaire utilisée représente uniquement

une estimation des économies dont vous pourriez bénéficier en achetant certains outils

auprès de nous par rapport aux grandes marques, et ne signifie pas nécessairement que cela couvre toutes les catégories d'outils que nous proposons. Nous vous rappelons de bien vérifier soigneusement

lorsque vous passez une commande chez nous si vous bénéficiez réellement d'une économie de moitié par rapport aux plus grandes marques.

MODÈLE : 28014BX

BESOIN D'AIDE ? CONTACTEZ-NOUS !

Vous avez des questions sur les produits ? Vous avez besoin d'une assistance technique ? N'hésitez pas à nous contacter :

Assistance technique et certificat de garantie électronique www.vevor.com/support

Il s'agit de la notice d'utilisation d'origine. Veuillez lire attentivement les instructions du manuel avant de l'utiliser. VEVOR se réserve le droit d'interpréter clairement notre manuel d'utilisation. L'apparence du produit dépend du produit que vous avez reçu. Veuillez nous excuser, nous vous informerons en cas de mise à jour technologique ou logicielle

de notre produit.

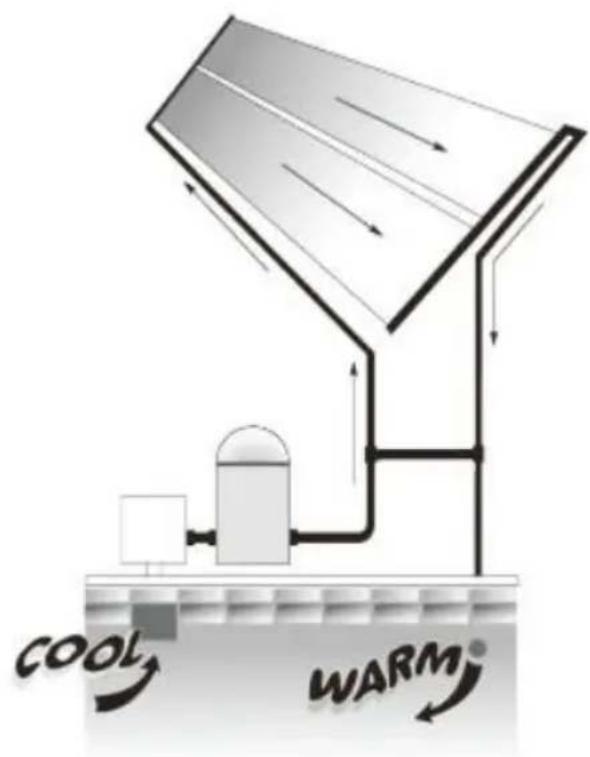

COMMENT FONCTIONNE LE CHAUFFAGE SOLAIRE DE PISCINE

1. Grâce à votre pompe de piscine, l'eau est automatiquement pompée à travers les capteurs solaires.
2. L'eau est ensuite chauffée par le soleil pendant qu'elle se déplace dans les collecteurs.
3. L'eau chauffée est renvoyée vers la piscine à travers vos lignes. Vous profitez de votre propre piscine chauffée sans carburant frais.

POURQUOI LE CHAUFFAGE SOLAIRE DE PISCINE EST LE MEILLEUR

1. L'eau est chauffée lorsqu'elle se déplace à travers les nombreux tubes dans les capteurs solaires.
2. La conception du tube et de la toile emprisonne la chaleur et la lumière lorsque le soleil se déplace dans le ciel.
3. Le matériau en polyéthylène robuste ne rouille pas, ne se corrode pas et ne s'écaille pas. De plus, le collecteur est réversible.

a) Les capteurs solaires sont souvent installés sur les toits des bâtiments. À moins que vous ne soyez très familier avec le travail sur les toits et que vous ne disposiez des échelles et des équipements de sécurité appropriés pour un tel travail, vous devriez embaucher quelqu'un ayant l'expérience nécessaire pour faire l'installation. Le non-respect des pratiques sécuritaires sur un toit ou autre structure élevée peut entraîner une chute, ce qui peut entraîner une blessure grave pour vous.

Équipement approprié pour un tel travail. Vous devriez embaucher quelqu'un ayant l'expérience nécessaire pour faire l'installation. Le non-respect des pratiques sécuritaires sur un toit ou autre structure élevée peut entraîner une chute, ce qui peut entraîner une blessure grave pour vous.

b) Lors de l'installation de capteurs au sol, ne construisez pas un support de rack qui pourrait permettre aux enfants d'accéder à la piscine.

LISEZ CE MANUEL ENTIÈREMENT AVANT DE COMMENCER L'INSTALLATION

COMPOSANTS

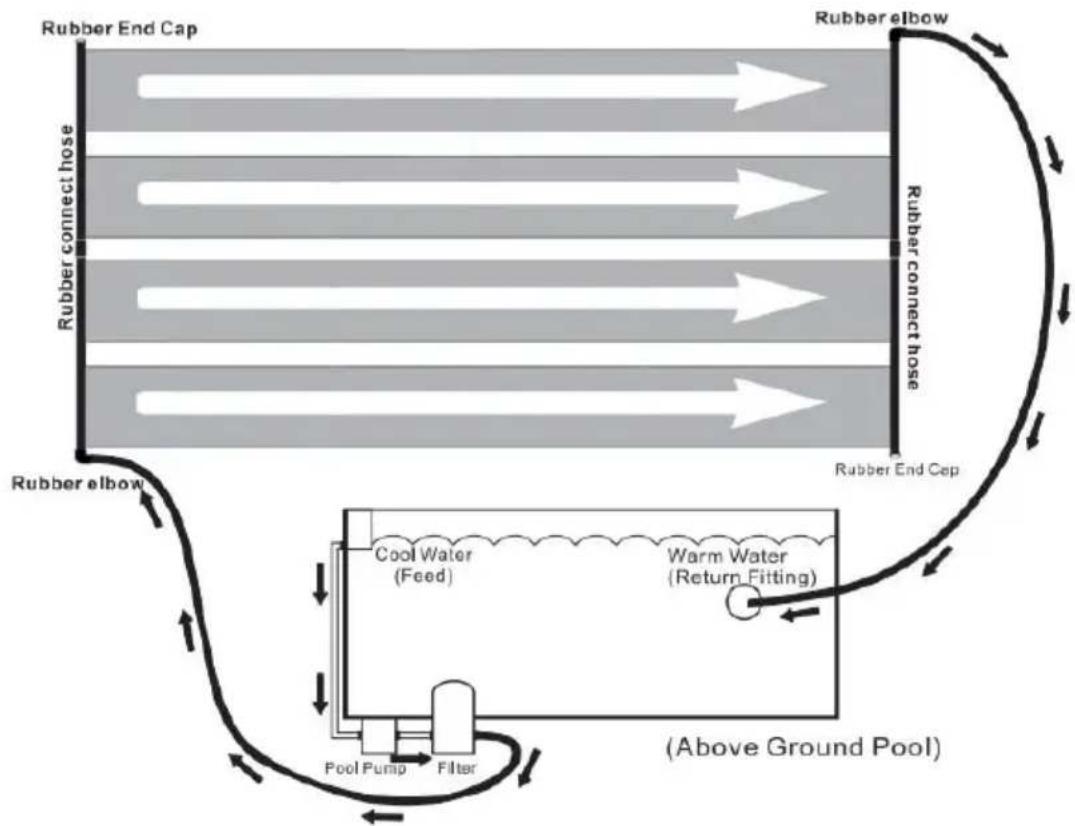

DISPOSITION DU SYSTÈME

article	Description	Qté

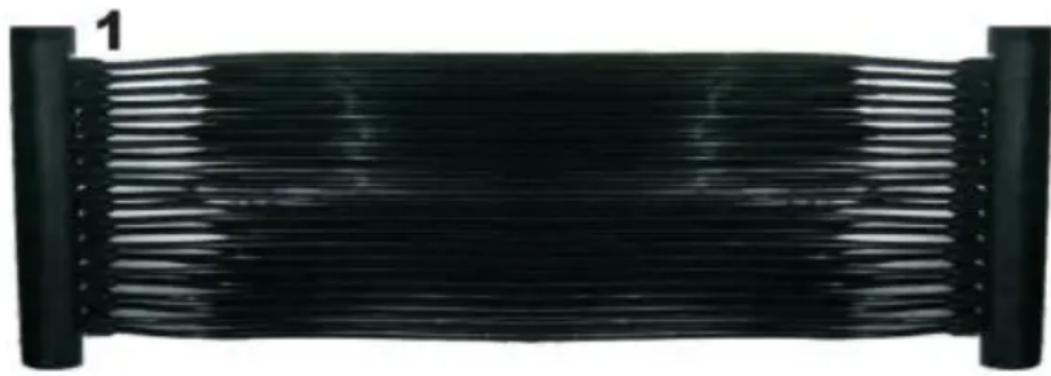

1	Capteur solaire	6
2	Caoutchouc embout	4
3	Collier de serrage en acier inoxydable 2"	28
4	Acier inoxydable 2,5" collier de serrage 33	8
5	Tuyau de raccordement en caoutchouc	8
6	Raccord coudé en caoutchouc	4
7	Adaptateur de tuyau D32-38 mm	4
8	Manuel	1

Requis :

Tournevis

• Tournevis
• Pour installer votre système de chauffage solaire, vous aurez besoin de 2 tuyaux : un qui reliera l'équipement de la piscine au capteur et un qui reliera le capteur à la piscine.

INSTALLATION

1. Prévoyez une zone exempte de tout objet tranchant avec au moins 6 heures de soleil par jour.
2. Laissez les collecteurs se détendre au soleil (30 minutes à une heure). NE POSEZ PAS LES COLLECTEURS SUR L'HERBE, CELA POURRAIT ENDOMMAGER LA PELOUSE EN DESSOUS ! NE MARCHEZ PAS SUR LES COLLECTEURS.
3. Joignez les tuyaux collecteurs ensemble à l'aide d'un joint en caoutchouc noir, d'un tuyau de raccordement et de deux colliers de serrage. Positionnez le tuyau de 2 pouces, serrez chaque extrémité du tuyau de raccordement en caoutchouc et serrez (comme indiqué). Ne pas trop serrer. Ne pas pousser le tuyau de raccordement contre les tubes du collecteur.
4. Couvrez les embouts en caoutchouc aux extrémités du tuyau collecteur avec des colliers de serrage de 2 pouces. Positionnez les colliers de serrage

et serrez (comme indiqué).

1. Couvrez les coudes en caoutchouc aux autres extrémités du tuyau collecteur avec des colliers de serrage de 2 pouces. Positionnez le tuyau de 2 pouces, serrez (comme indiqué).

6.1 Si vous vous connectez à un tuyau coudé, insérez l'adaptateur de 32 à 38 mm dans le coude en caoutchouc. Positionnez les colliers de serrage de 2,5 pouces et serrez (comme indiqué).

6.2 Si vous vous connectez à un tuyau en PVC de 32 mm de diamètre, n'installez pas l'adaptateur de 32 à 38 mm sur le coude en caoutchouc. Vous pouvez vous connecter directement au tuyau en PVC. Positionnez ensuite les colliers de serrage de 2 pouces et serrez (comme indiqué).

1. Éteignez la pompe de la piscine.
2. Allez à la piscine et branchez le raccord rond sur le mur de la piscine, de l'intérieur, pour que l'eau ne s'écoule pas (un bouchon d'hiver fonctionne bien).

9. Connectez un tuyau du filtre au connecteur du coude inférieur. Remplissez toujours le système par le

1. Connectez l'autre tuyau du raccord de retard de la piscine à l'autre connecteur coudé.
2. Depuis l'intérieur de la paroi de la piscine, retirez le bouchon placé dans le raccord de retard rond.

VOUS ÊTES MAINTENANT PRÊT À DÉMARRER VOTRE CHAUFFE-PISCINE SOLAIRE

1. Allumez la pompe. Vérifiez l'absence de fuites et resserrez les raccords qui doivent être surveillés.

Remarque : Au démarrage, vous verrez des bulles d'air sortir par le retour. Ceci est normal et s'arrête une fois que tout l'air aura été purgé du panneau solaire et du système de chauffage.

Un système correctement dimensionné et installé augmentera la

température de la piscine jusqu'à 10 °F pendant la saison. Vous ne voudrez faire circuler l'eau à travers le capteur solaire que lorsque le soleil brille. Quand il fait nuageux ou pluvieux, le solaire ne fonctionnera pas aussi bien (et vous ne nagerez probablement pas pendant ces périodes), mais votre eau sera à nouveau à température après un ou deux jours chauds.

Partout où vous bénéficiez d'au moins 6 heures de plein soleil par journée. Plus les capteurs sont en plein soleil, mieux ils fonctionneront. Si vous montez le panneau solaire sur un angle (comme un toit ou un support), les collecteurs doivent être orientés vers le sud. En cas de montage sur un rack posé au sol, positionnez le support de manière à ce qu'il ne fournisse pas d'accès à la piscine pour les enfants.

Fonctionnement

1. Les capteurs doivent être froids au toucher lorsque le soleil brille sur eux et que l'eau passe à travers. Cela signifie que la chaleur est transférée à l'eau.
2. L'eau qui retourne dans votre piscine sera quelques degrés plus chaude que la piscine elle-même. C'est le moyen le plus efficace pour chauffer une grande étendue d'eau comme une piscine. Continuez à faire circuler l'eau, ce qui ajoute quelques degrés à chaque passage.
3. Faites circuler l'eau dans les capteurs solaires au moins 6 heures par jour pendant les heures de clarté les jours ensoleillés. Si vous faites circuler votre eau à travers eux la nuit, ou quand le temps est couvert ou froid, vous refroidirez l'eau de votre piscine plutôt que de la chauffer. Si vous voulez faire fonctionner votre pompe la nuit, ouvrez la vanne de dérivation pour que l'eau s'écoule directement vers la piscine, en contournant le système solaire.

Hivernage

Votre système solaire doit être vidangé pour l'hivernage ! Les dommages causés par le gel ne sont pas couverts par la garantie ! Vous devez vidanger tous les capteurs solaires, tout comme vous vidangez le reste de l'équipement de piscine ! Retirez la soupape de décharge de vide du système solaire. Retirez le capuchon en caoutchouc en bas et assurez-vous que TOUTE l'eau est évacuée du système, replacez les embouts et soufflez de l'air sous pression dans le sens inverse du flux d'eau normal. C'est le moyen le plus efficace de vidanger votre système. Vous pouvez laisser les collecteurs en place (à condition qu'ils soient complètement vidés) et ils résisteront même aux

hivers les plus rigoureux. Bien sûr, vous pouvez stocker vos collecteurs à l'intérieur dans un endroit chaud et sec. Si vous le souhaitez.
