Merk	Vevor
Model	28014BX
Producttype	Zonneverwarming voor zwembad
Aantal zonnecollectoren	6
Materiaal van de collectoren	Robuust polyethyleen
Diameter van de aansluitslangen	2" (50,8 mm) en 2,5" (63,5 mm)
Temperatuurstijging	Tot 10°F (ongeveer 5,5°C) bij zonnige omstandigheden
Aanbevolen zonduur	Minimaal 6 uur per dag
Aanbevolen oriëntatie	Naar het zuiden (noordelijk halfrond)
Werking	Watercirculatie via bestaande zwembadpomp
Installatie	Op dak of op de grond (ondersteuning nodig)
Onderhoud	Afvoeren voor winteropslag; niet op de collectoren lopen
Weerstand	Rooest niet, corrodeert niet, bladder niet af
Inhoud van de verpakking	6 collectoren, 4 rubberen uiteinden, 28 klemmen 2", 8 klemmen 2,5", 8 aansluitslangen, 4 ellebogen, 4 adapters D32-38 mm, handleiding
Compatibiliteit	Vereist een zwembadpomp (niet inbegrepen)
Garantie	Elektronische garantiecertificering (raadpleeg de Vevor-website)

Veelgestelde vragen - 28014BX Vevor

Hoe werkt deze zonneverwarming voor het zwembad?

Het zwembadwater wordt door de zonnecollectoren gepompt, waar het door de zon wordt verwarmd voordat het terugkeert naar het zwembad. Deze cyclus herhaalt zich continu om de watertemperatuur geleidelijk te verhogen.

Welke temperatuurstijging kan ik verwachten?

Bij optimale zonnige omstandigheden kan het systeem de temperatuur van het zwembad verhogen tot 10°F (ongeveer 5,5°C). De werkelijke stijging hangt af van de zoninstraling, de grootte van het zwembad en de configuratie.

Kan ik het systeem op een dak installeren?

Ja, de collectoren kunnen op een schuin dak worden geïnstalleerd. Zorg dat u de juiste veiligheidsuitrusting heeft en overweeg een professional in te schakelen als u niet ervaren bent.

Hoeveel uur zonlicht is er per dag nodig?

Het wordt aanbevolen om het water gedurende minimaal 6 uur per dag door de collectoren te laten circuleren tijdens de zonnige uren.

Kan ik het systeem 's nachts of bij bewolkt weer gebruiken?

Nee, omdat dit het water zou afkoelen. Gebruik een omloopklep om het zonne-energiesysteem te omzeilen wanneer u de pomp 's nachts of bij bewolkt weer gebruikt.

Hoe moet ik het systeem winterklaar maken?

Laat alle collectoren en slangen volledig leeglopen voor de winter om vorstschade te voorkomen. Verwijder de rubberen uiteinden, blaas perslucht door het systeem om restwater te verwijderen, en plaats de uiteinden terug.

Welk onderhoud heeft het systeem nodig?

Het onderhoud is minimaal: controleer regelmatig de aansluitingen op lekkages en draai de klemmen indien nodig aan. De polyethyleen collectoren roesten niet en corroderen niet.

Kan ik op de zonnecollectoren lopen?

Nee, loop nooit op de collectoren. Dit kan ze beschadigen.

Welke gereedschappen zijn nodig voor de installatie?

U heeft een schroevendraaier nodig om de klemmen vast te draaien. De andere componenten zijn in de verpakking inbegrepen.

Wat moet ik doen als ik vragen of technische problemen heb?

Neem contact op met de technische ondersteuning van Vevor via de website www.vevor.com/support voor hulp en om gebruik te maken van de elektronische garantie.

GEBRUIKSAANWIJZING 28014BX Vevor

Zonne-energie zwembadverwarming

MODEL: 28014BX

Wij streven er voortdurend naar om u gereedschappen tegen concurrerende prijzen te leveren.

"Bespaar de helft", "halve prijs" of andere soortgelijke uitdrukkingen die alleen door worden gebruikt

geven een schatting van de besparingen die u kunt behalen door bepaalde gereedschappen te kopen

bij ons vergeleken met de grote topmerken en betekent niet per se dat dit geldt voor alle categorieën van tools die wij aanbieden. U wordt vriendelijk verzocht om voorzichtig te zijn

wanneer u een bestelling bij ons plaatst, als u daadwerkelijk besparing half in vergelijking met de grote topmerken.

MODEL: 28014BX

Heeft u vragen over het product? Heeft u technische ondersteuning nodig? Neem dan gerust contact met ons op:

Technische ondersteuning en e-garantiecertificaat www.vevor.com/support

Dit is de originele instructie, lees alle handleidingen zorgvuldig door voordat u het product gebruikt. VEVOR behoudt zich een duidelijke interpretatie van onze gebruikershandleiding voor. Het uiterlijk van het product is afhankelijk van het product dat u hebt ontvangen. Vergeef dat we u niet opnieuw zullen informeren als er technologie- of

software-updates voor ons product zijn.

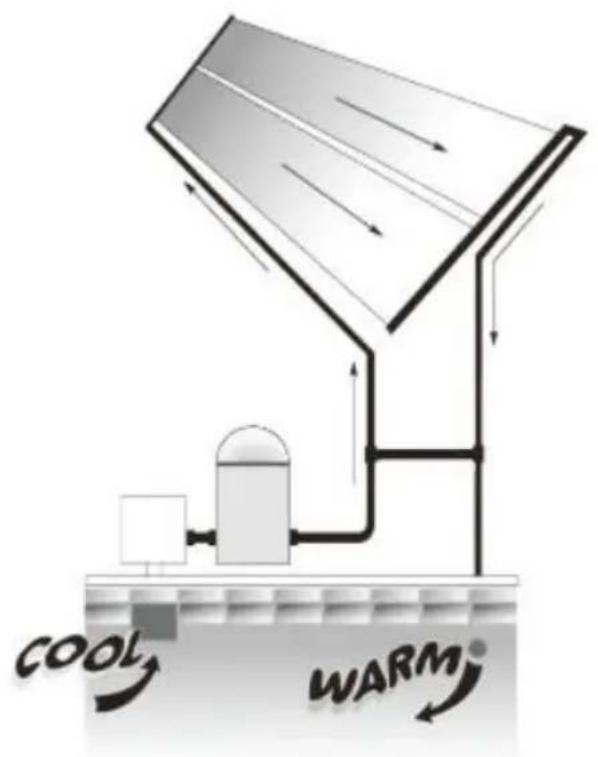

HOE ZONNE-ENERGIE ZWEMBADVERWARMING WERKT

1. Met behulp van uw zwembadpomp wordt het water automatisch door de zonnecollectoren gestuurd.
2. Het water wordt vervolgens door de zon verwarmd terwijl het beweegt door de verzamelaars.
3. Het verwarmde water wordt teruggevoerd naar het zwembad via uw retourleidingen.
4. U geniet van uw eigen verwarmde zwembad zonder brandstofkosten.

WAAROM ZONNE-ENERGIE VOOR ZWEMBADEN HET BESTE WERKT

1. Het water wordt verwarmd terwijl het door de vele buizen in de zonnecollectoren stroomt.
2. Het buis- en webdesign houdt warmte vast en vangt licht terwijl de zon langs de hemel beweegt.
3. Stevig polyethyleen materiaal roest, corrodeert of kalkt niet. Bovendien is de collector omkeerbaar.

a) Zonnecollectoren worden vaak op daken van gebouwen geplaatst. Tenzij u zeer bekend bent met het werken op daken en beschikt over de juiste ladders en veiligheidsvoorzieningen voor dergelijk werk, moet u iemand inhuren met de nodige ervaring om de installatie uit te voeren. Het niet naleven van veilige praktijken op het dak of andere verhoogde structuren kan leiden tot vallen, wat kan leiden tot ernstig letsel.

Over de juiste ladders en veiligheidsvoorzieningen en apparatuur voor dergelijk werk, en huur iemand in met de nodige ervaring om de installatie uit te voeren. Het niet naleven van veilige praktijken op het dak of andere verheven structuur kan leiden tot vallen, wat kan leiden tot ernstig letsel voor u.

b) Bij het installeren van collectoren op de grond, mag u geen rekondersteuning gebruiken die kinderen toegang kan geven tot het zwembad.

LEES DEZE HELE HANDLEIDING DOOR VOORDAT U BEGINT MET DE INSTALLATIE.

LEES DEZE HELE HANDLEIDING DOOR VOORDAT U BEGINT MET DE ORIËNTATIE

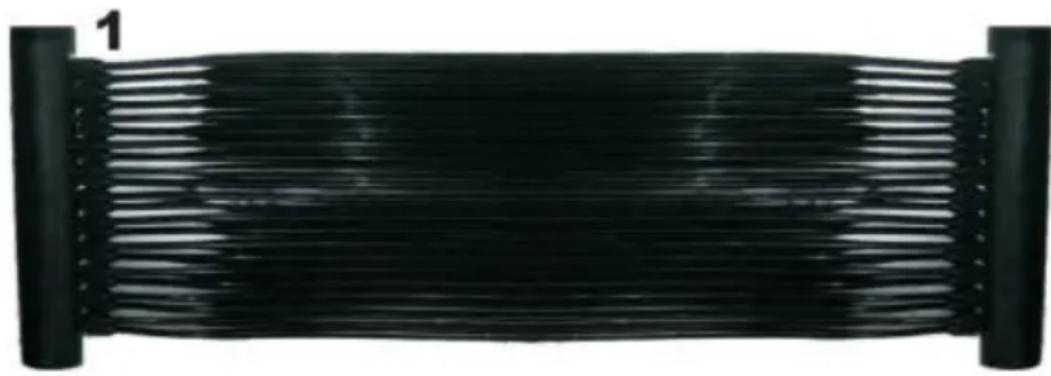

SYSTEEMLAYOUT

ondertitel	Beschrijving	Hoeveelheid
1	Zonnecollector	6
2	Rubber eindhoven	4
3	2"roestvrijstalen slangklem 27-51	28
4	2,5"roestvrij staal slangklem 33-57	8
5	Rubberen aansluitslang	8
6	Rubberen alleboogconnector	4
7	D32-38mm slangadapter	4
8	Handmatig	1

Vereist:

Schroevendraaier

• Schroevendraaier

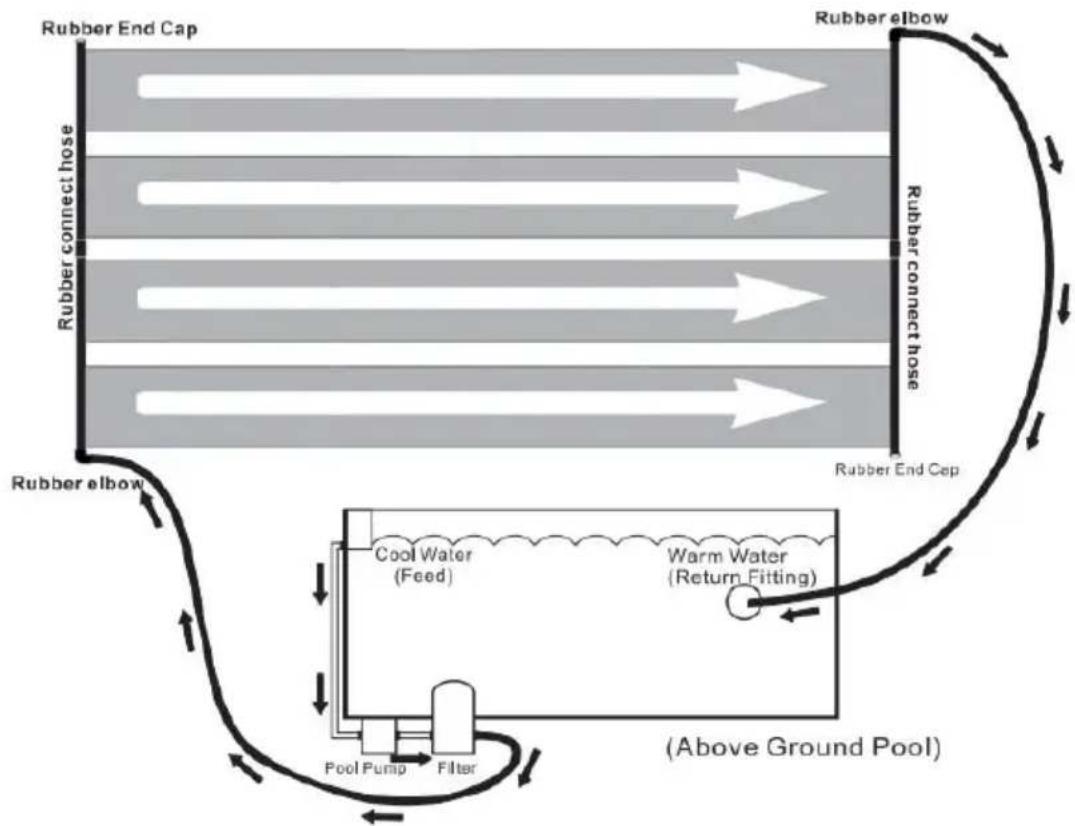

• Om uw zonnesysteem te installeren, hebt u 2 slangen nodig: één van de zwembadapparatuur en één die van de collector terugloopt.

INSTALLATIE

1. Zorg voor een gebied dat vrij is van scherpe voorwerpen en dat minimaal 6 uur vol zonlicht per dag krijgt.
2. Laat de collectoren in de zon rusten (30 minuten tot een uur). HET LEGGEN VAN OPVANGBAKKEN OP HET GRAS KAN HET GAZON BESCHADIGEN! NIET OP DE COLLECTOREN LOPEN.
3. Verbind de verdeelbuizen met elkaar met behulp van een zwarte rubberen connector slang en twee 2" slangklemmen. Plaats de 2" slang aan elk uiteinde van de rubberen aansluitslang en draai vast (zoals afgebeeld). Niet te vast aandraaien. Verbind de slang met de buizen van de collector.
4. Bedek de rubberen eindhoven aan de uiteinden van de headerpijp met 2" slangklemmen. Plaats de 2" slangklemmen en draai vast (zoals

afgebeeld).

1. Bedek de rubberen ellebogen aan de andere uiteinden van de headerpijp met 2" slangklemmen. Positioneer de 2" slangklemmen en draai vast (zoals afgebeeld). 6.1 Als u de zachte slang aansluit, plaatst u de D32-38mm slangadapter op de rubberen elleboog. Positioneer de 2,5" slangklemmen en draai vast (zoals afgebeeld). 6.2 Als u verbinding maakt met een D50mm fitting, installeer dan de D32-38mm slangadapter in de rubberen elleboog. U kunt direct aansluiten op de buis. Plaats vervolgens de 2,5" slangklemmen en draai vast (zoals afgebeeld).
2. Schakel de zwembadpomp uit.
3. Ga naar het zwembad en sluit de ronde retourfitting op het zwembad aan, van binnenuit, zodat het water er niet doorheen kan lopen (een winterplug werkt goed).
4. Sluit een slang aan van het filter naar de elleboogconnector. Vul het systeem altijd van onderaf.
5. Sluit de andere slang van de retouraansluiting van het zwembad op de andere elleboogconnector.
6. Verwijder de plug die u aan de binnenkant van de zwembadwand heeft geplaatst in de ronde retourfitting.

U BENT NU KLAAR OM UW ZONNE-ZWEMBADVERWARMER IN GEBRUIK TE NEMEN.

1. Zet de pomp aan. Controleer op lekkages en draai de benodigde aansluitingen vast. Let op.

Let op: Bij het opstarten ziet u luchtbellen uit de retourslangen komen. Dit is normaal en stopt zodra alle lucht uit het zonnepaneel is verwijderd.

Een systeem met de juiste afmetingen en installatie verhoogt de temperatuur van het zwembad tot 10°F tijdens het seizoen. U wilt al het water laten circuleren door de zonnecollector als de zon schijnt. Als het bewolkt of regenachtig is, werkt de zon niet zo goed (en u zult waarschijnlijk niet zwemmen als u in die tijd gaat zwemmen), maar uw water zal zich na een of twee warme dagen weer op temperatuur brengen.

Overal waar u minimaal 6 uur per dag volle zon hebt. Hoe langer de collectoren in de volle zon staan, hoe beter ze zullen werken. Als u zonnepanelen op een hoek monteert (zoals op een dak of rek), moeten ze naar het zuiden gericht zijn. Bij montage op een rek op de grond, positioneer het rek zo dat het geen toegang tot het zwembad voor kinderen biedt.

Werking

1. De collectoren moeten heet en koel aanvoelen als de zon erop schijnt en er stroomt water doorheen. Dit betekent dat de warmte aan het water wordt overgedragen.
2. Het water dat terugkomt in uw zwembad zal een paar graden warmer zijn dan het water dat erin stroomt. Dit is de meest efficiënte manier om een groot waterlichaam zoals een zwembad te verwarmen. Het water circuleert en voegt bij elke passage een paar graden toe.
3. Laat het water minimaal 6 uur per dag door de zonnecollectoren circuleren tijdens de daglichturen op zonnige dagen. Als u het water erdoorheen laat circuleren 's nachts, of wanneer het bewolkt is of op koude dagen, koelt u uw zwembadwater in plaats van het te verwarmen. Als uw pomp 's nachts moet draaien, open dan de omleidingsklep zodat het water rechtstreeks terug naar het zwembad stroomt, zonder gebruik te maken van het zonnestelsel.

Winterklaar maken

Uw zonnesysteem moet worden leeggemaakt voor de winter! Schade valt niet onder de garantie! U moet uw zonnecollectoren legen, net zoals u de

apparatuur van uw zwembad leegt! Verwijder het vacuümventiel aan de bovenkant van het zonnesysteem. Verwijder de rubberen eindkappen aan de onderkant en zorg ervoor dat AL het water uit het systeem wordt afgevoerd. Plaats de eindkappen terug en blaas perslucht in de omgekeerde richting van de normale waterstroom. Dit is de meest effectieve manier om uw systeem leeg te laten lopen. U kunt ze op hun plaats laten (zolang ze volledig leeg zijn) en ze zullen de

strengste winters overleven. Natuurlijk kunt u uw collectoren indien gewenst binnen op een warme, droge plaats bewaren.
