Produkttyp	Diesel-Lufterhitzer
Modell	ZM2003
Marke	Vevor
Heizleistung	2 kW
Kraftstoff	Diesel (Leichtöl)
Versorgungsspannung	DC 12-24 V
Stromverbrauch	40 W
Netzadapter	100-125 V~ / 220-240 V~, 50-60 Hz, 13 V / 12 A
Steuerungsmodus	Manuell (6 Stufen H1-H6) und konstante Temperatur (0-40 °C)
Display	LCD-Panel mit Hintergrundbeleuchtung
Verbundene Funktionen	Bluetooth (AirHeaterCC-App) und 433 MHz Fernbedienung
CO-Detektor	Integriert, Alarm bei 300 ppm, Abschaltung bei 500 ppm
Schutz	Überhitzung (Abschaltung bei Gehäuse > 230 °C oder Zuluft > 50 °C)
Timer	Programmierbar (täglicher Start/Stopp)
Höhenmodus	Ja (Höhenanpassung für bessere Verbrennung)
Installationsart	Innen oder außen (Sicherheitshinweise beachten)
Lieferumfang	Hauptmotor, LCD-Panel, Fernbedienung, CO-Detektor, Abgasrohr, Schalldämpfer, Adapter, Kabelbaum, Handbuch
Wartung	Regelmäßige Reinigung der Zündkerze, des Luftfilters und der Brennkammer

Häufig gestellte Fragen - ZM2003 Vevor

Welchen Kraftstoff sollte ich für die Vevor ZM2003 Heizung verwenden?

Verwenden Sie ausschließlich hochwertigen Diesel. Kerosin, Pflanzenöl, Benzin oder Altöl können das Gerät beschädigen und giftige Dämpfe erzeugen.

Wie installiere ich die Heizung korrekt in einem Fahrzeug?

Installieren Sie die Heizung horizontal, niemals seitlich. Lassen Sie rundherum 10 cm Platz zur Belüftung. Das Abgasrohr muss nach außen führen und horizontal oder nach unten gerichtet sein, niemals nach oben. Dichten Sie alle Durchführungen ab, um zu verhindern, dass Abgase in den Innenraum gelangen.

Was tun bei Fehlercode E-2 (Versorgungsspannung)?

Überprüfen Sie, ob die Versorgungsspannung zwischen 9-16 V bei 12 V oder 18-32 V bei 24 V liegt. Stellen Sie sicher, dass die Batterie ausreichend geladen ist und die Anschlüsse sauber und fest sind. Vermeiden Sie das Laden der Batterie während des Betriebs.

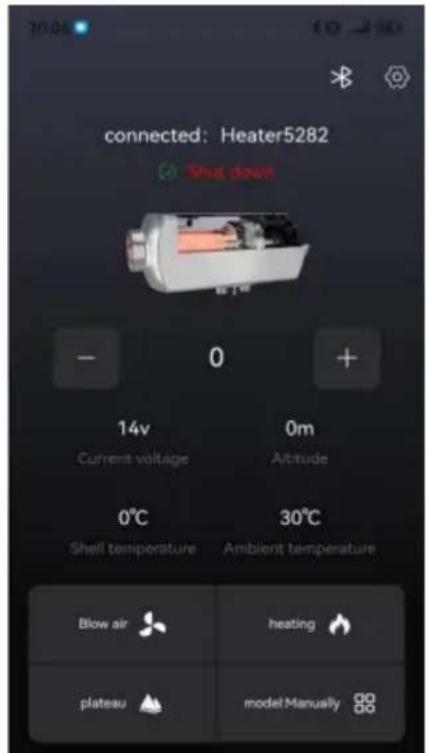

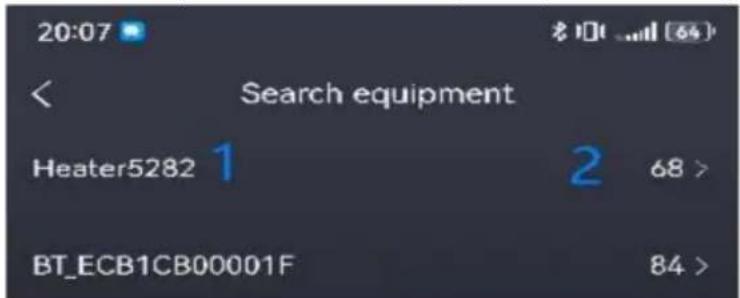

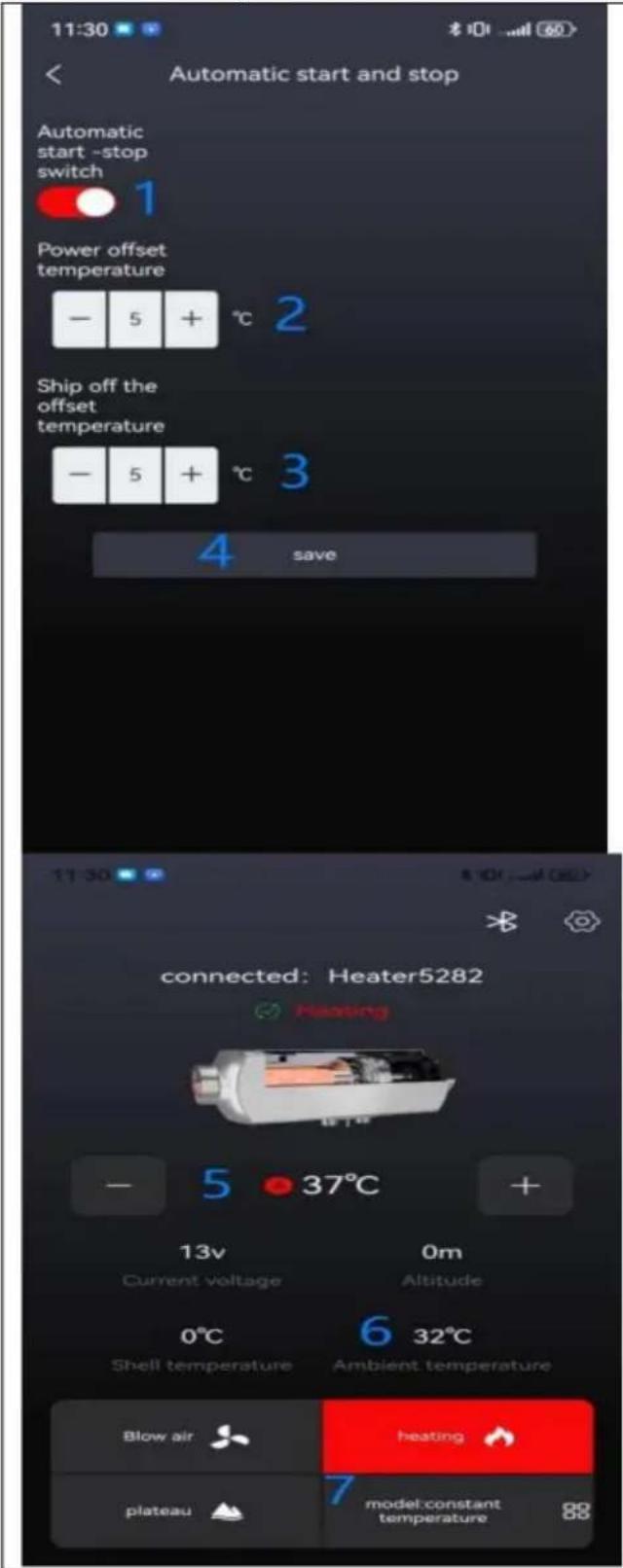

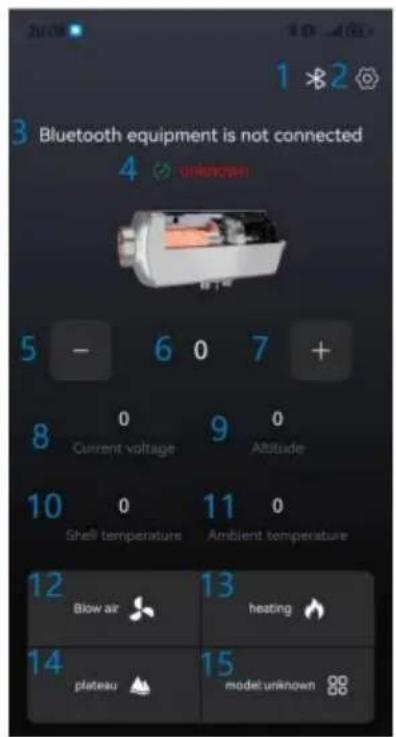

Wie verwende ich die Bluetooth-App AirHeaterCC?

Laden Sie die App AirHeaterCC auf Android oder iOS herunter. Aktivieren Sie Bluetooth am Telefon, schalten Sie die Heizung ein und drücken Sie kurz die OK-Taste am Panel, um den Gerätecode anzuzeigen. Verbinden Sie sich über die App mit dem Gerät. Sie können dann Temperatur, Stufen, Timer einstellen und zwischen den Modi umschalten.

Die Fernbedienung funktioniert nicht, wie kopple ich sie?

Schalten Sie die Heizung aus, drücken Sie OK für 2 Sekunden, um ins Funktionsmenü zu gelangen. Drehen Sie den Schalter, um rF auszuwählen. Drücken Sie erneut OK, und drücken Sie innerhalb von 10 Sekunden eine beliebige Taste auf der Fernbedienung. Die Fernbedienung verwendet das 433-MHz-Band.

Ist es sicher, diese Heizung in einem geschlossenen Raum wie einem Zelt zu verwenden?

Nein, es ist verboten, die Heizung in einem völlig geschlossenen oder unbelüfteten Raum zu verwenden. Der eingebaute CO-Detektor reicht möglicherweise nicht aus. Führen Sie das Abgasrohr immer nach außen und sorgen Sie für Frischluftzufuhr. In Wohnmobilen beachten Sie die Installationsnormen.

Wie reinige ich die Zündkerze und die Brennkammer?

Trennen Sie die Stromversorgung. Entfernen Sie die Abdeckung und greifen Sie auf die Zündkerze zu. Reinigen Sie Kohlenstoffablagerungen mit einer weichen Bürste oder einem Zündkerzenreiniger. Für die Brennkammer verwenden Sie einen Staubsauger und eine nichtmetallische Bürste. Wenn das Zerstäubungsgitter verstopft ist, ersetzen Sie es durch ein Originalteil.

Was bedeutet die CO-Alarmanzeige und wie reagiere ich?

Wenn der CO-Detektor 300 ppm misst, wird eine Warnung auf dem Bildschirm angezeigt. Bei 500 ppm schaltet sich das Gerät automatisch aus. Lüften Sie sofort den Bereich und evakuieren Sie Personen. Überprüfen Sie vor dem Neustart auf Abgaslecks.

Kann ich die Heizung während der Fahrt verwenden?

Ja, die Heizung ist für den Einsatz in Fahrzeugen, auch während der Fahrt, ausgelegt. Stellen Sie sicher, dass sie fest montiert ist und das Abgasrohr richtig nach außen zeigt. Vermeiden Sie die Verwendung in Bereichen mit Kraftstoff oder brennbaren Materialien.

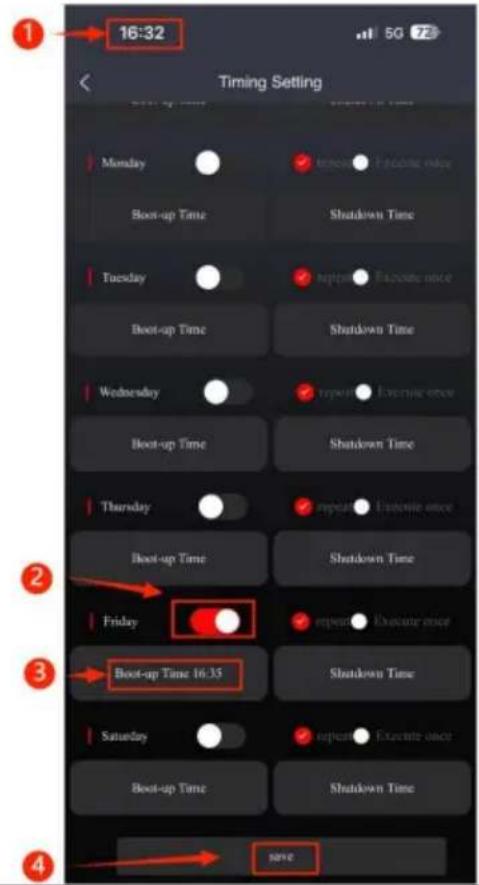

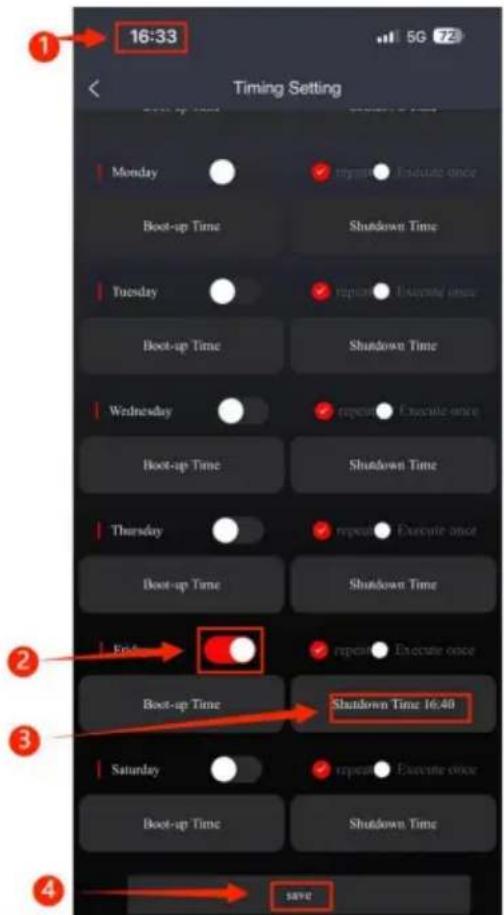

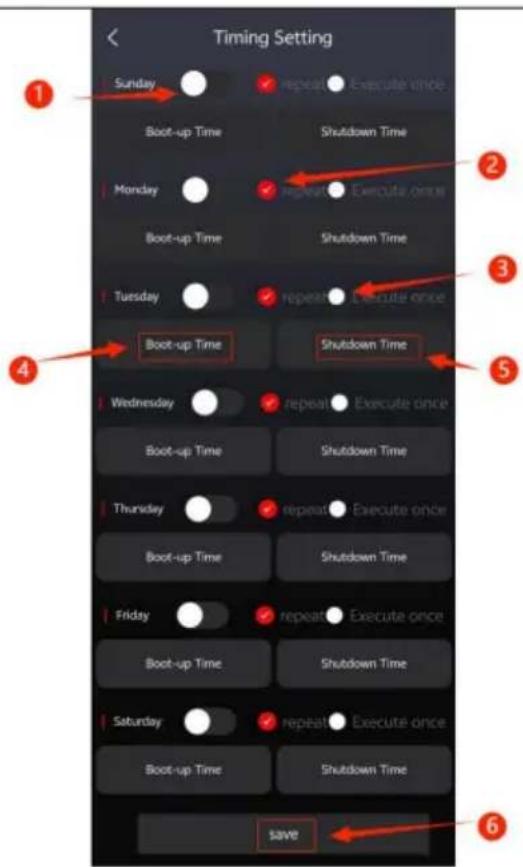

Wie stelle ich den Timer für einen automatischen Start ein?

Im ausgeschalteten Zustand drücken Sie OK für 2 Sekunden, um ins Menü zu gelangen. Wählen Sie SE (Timer). Stellen Sie die Start- und Stoppzeit ein. Bestätigen Sie mit OK. Die Heizung schaltet sich täglich zu den programmierten Zeiten automatisch ein und aus.

BEDIENUNGSANLEITUNG ZM2003 Vevor

Technischer Support und E-Garantie-Zertifikat www.vevor.com/support

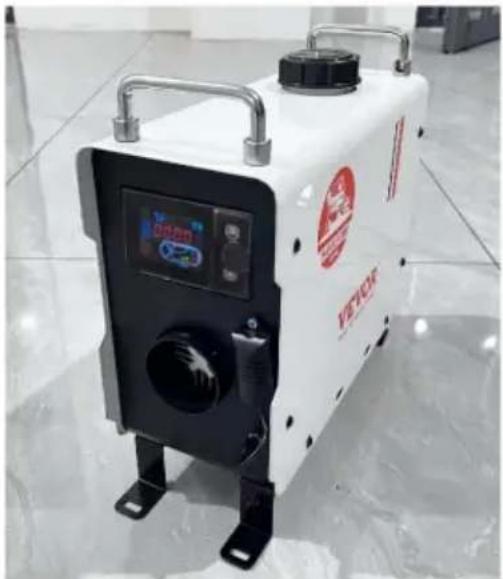

DIESELHEIZUNG

Wir sind weiterhin bestrebt, Ihnen Werkzeuge zu wettbewerbsfähigen Preisen anzubieten. „Sparen Sie die Hälfte“, „Halber Preis“ oder andere ähnliche Ausdrücke, die wir verwenden, stellen nur eine Schätzung der Ersparnis dar, die Sie beim Kauf bestimmter Werkzeuge bei uns im Vergleich zu den großen Topmarken erzielen können, und bedeuten nicht unbedingt, dass sie alle von uns angebotenen Werkzeugkategorien abdecken. Wir möchten Sie freundlich daran erinnern, bei Ihrer Bestellung bei uns sorgfältig zu prüfen, ob Sie im Vergleich zu den großen Topmarken tatsächlich die Hälfte sparen.

VEVOR®

TOUGH TOOLS, HALF PRICE

DIESELHEIZUNG

MODELL:ZM2003

MODELL: ZM8006

Brauchen Sie Hilfe? Kontaktieren Sie uns!

Sie haben Fragen zu unseren Produkten? Sie benötigen technischen Support? Dann kontaktieren Sie uns gerne:

Technischer Support und E-Garantie-Zertifikat www.vevor.com/support

Dies ist die Originalanleitung. Bitte lesen Sie alle Anweisungen sorgfältig durch, bevor Sie das Gerät in Betrieb nehmen. VEVOR behält sich eine klare Auslegung unserer Bedienungsanleitung vor. Das Erscheinungsbild des Produkts richtet sich nach dem Produkt, das Sie erhalten haben. Bitte verzeihen Sie uns, dass wir Sie nicht erneut informieren, wenn es Technologie- oder Software-Updates für unser Produkt gibt.

Symbol Symbol Beschreibung
	Warnung: Um das Verletzungsrisiko zu verringern, muss der Benutzer die Lesen Sie die Bedienungsanleitung sorgfältig durch.
	Dieses Symbol vor einem Sicherheitshinweis weist auf eine Art Vorsichtsmaßnahme, Warnung oder Gefahr. Das Ignorieren dieser Warnung kann zu einem Unfall führen. Um das Risiko von Verletzungen, Feuer oder Stromschlag, folgen Sie bitte immer den Empfehlungen siehe unten.
	RICHTIGE ENTSORGUNG: Dieses Produkt unterliegt den Bestimmungen der Europäische Richtlinie 2012/ 19/EG. Das Symbol eines Wheelie Ein durchgestrichener Behälter bedeutet, dass das Produkt eine separate Müllabfuhr in der Europäischen Union. Dies gilt für die Produkt und alle mit diesem Symbol gekennzeichneten Zubehörteile. Produkte gekennzeichnete Produkte dürfen nicht mit dem normalen Hausmüll entsorgt werden. Abfall, sondern müssen zur Wiederverwertung an einer Sammelstelle abgegeben werden elektrische und elektronische Geräte.
	Achtung: Giftiges Material. Vermeiden Sie den Kontakt mit Kontakt mit giftigen Stoffen.
	Achtung: Entzündbares Material. Achten Sie darauf, keine Feuer durch Entzünden von brennbarem Material.

SICHERHEITSHINWEISE

WARNUNG:

Lesen Sie alle Sicherheitswarnungen, Anweisungen, Abbildungen und Spezifikationen, die mit dieser Dieselheizung geliefert werden. Die Nichtbeachtung aller aufgeführten Anweisungen kann zu Stromschlägen, Bränden und/oder schweren Verletzungen führen.

1. Folgende Maßnahmen dürfen nicht ergriffen werden: Ändern

Sie keine wichtigen Komponenten des Dieselheizgeräts. Verwenden Sie

ohne Genehmigung Ersatzteile anderer Hersteller. Befolgen Sie bei der Installation oder dem Betrieb die Anweisungen und Anleitungen.

1. Bei der Montage und Installation dürfen nur Original-Anbau- und Ersatzteile verwendet werden. Wartung.
2. Die Heizgeräte dürfen nicht an Orten verwendet werden, an denen sie entzündbare Dämpfe oder Staub bilden können, zum Beispiel:

Kraftstofflager

Kohlenstofflager

Holzlager

Kornspeicher und ähnliche

Standorte, Diesel-/Tankstelle

Und halten Sie sich fern von Kraftstofftanks, Kompressionsbehältern, Feuerlöschern, Kleidung oder anderen brennbaren Gegenständen.

1. Verwenden Sie zum Starten nicht den Zigarettenanzünder.
2. Verwenden Sie das Heizgerät nicht in geschlossenen und/oder unbelüfteten Räumen.
3. Beim Einfüllen von Kraftstoff müssen die Heizgeräte ausgeschaltet sein.
4. Unterbrechen Sie während des Betriebs nicht die Stromzufuhr.
5. Wenn Kraftstoff aus dem Kraftstoffsystem von Heizgeräten austritt, wenden Sie sich bitte an VEVOR zur Reparatur.
6. Platzieren Sie den Abgasauslass im Außenbereich, um das Eindringen von Abgasen zu verhindern.
7. Während der Arbeit ist es verboten, die Stromversorgung direkt zu unterbrechen, um den Betrieb der Heizung zu unterbrechen.
8. Alle Lücken zwischen der Montageplatte und der Karosserie abdichten.
9. Die Maschine stoppt das Heizen nach dem Übertemperaturschutz. Bitte nicht ausschalten. Nachdem die Maschine natürlich abgekühlt und ausgeschaltet ist, kann sie neu gestartet werden.
10. Nach dem Ausschalten der Maschine bitte nicht sofort den Netzstecker ziehen. Es dauert 3-5 Minuten, bis die Maschine vollständig aufhört zu arbeiten.
11. Nachdem die Maschine 3–5 Minuten lang gestartet ist, funktioniert sie normal und heizt sich auf. Bitte warten Sie geduldig.
12. Wenn die Heizung gerade gestartet wird, ist der Strom relativ hoch, so dass ein Adapter mit einer Spannung von 12V und einem Strom von 15A oder mehr für die Stromversorgung erforderlich ist.
13. Dieses Gerät kann von Kindern ab 8 Jahren und von Personen mit eingeschränkten körperlichen, sensorischen oder geistigen Fähigkeiten oder mangelnder Erfahrung und Kenntnis verwendet werden, wenn sie beaufsichtigt oder in die sichere Verwendung des Geräts eingewiesen wurden und die Gefahren verstehen. Kinder dürfen nicht mit dem Gerät spielen. Reinigung und Wartung durch den Benutzer dürfen nicht von Kindern ohne Aufsicht durchgeführt werden.

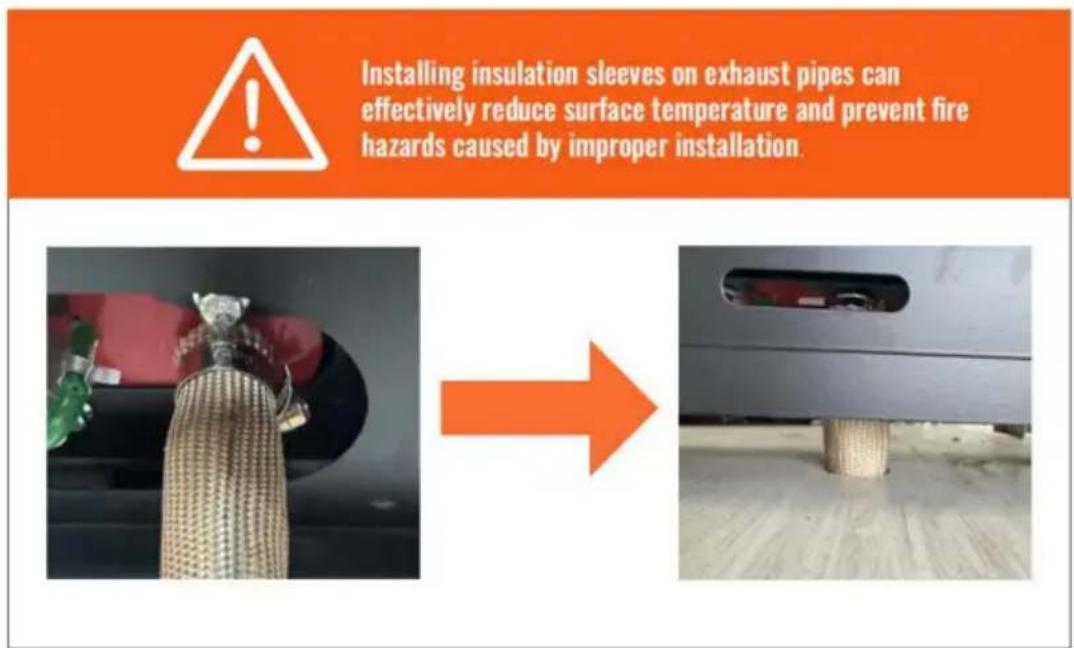

17. WARNUNG: Brennbares Material

Bei Installation/Nutzung, Wartung und Entsorgung des Geräts achten Sie bitte darauf, dass sich keine brennbaren Stoffe in der Nähe des Auspuffrohrs befinden. Die Temperatur des Auspuffrohrs ist sehr hoch, wenn es

in Betrieb ist. Achten Sie darauf, dass kein Feuer durch das Entzünden brennbaren Materials entsteht.

Bitte befolgen Sie die folgenden Methoden genau, um Isolierhülsen richtig am Auspuffrohr zu installieren und die Oberflächentemperatur zu reduzieren:

Dieses Installationsschema ist nur gültig für Maschinen mit Modell ZM2003 und nicht für Maschinen mit Modell ZM8006.

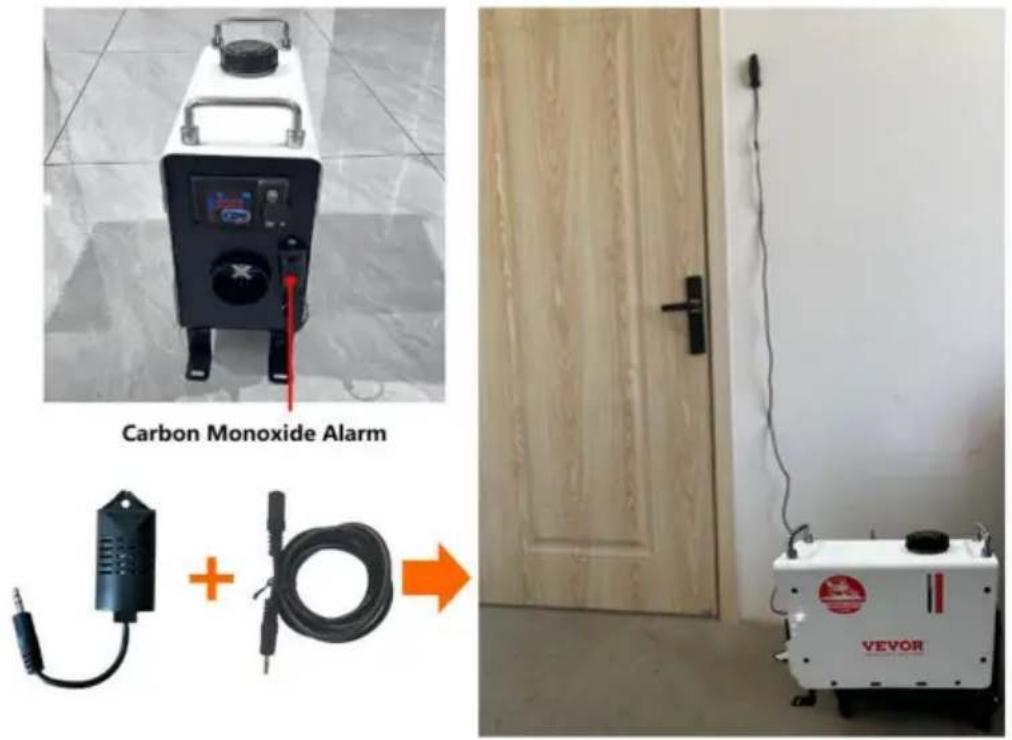

18. WARNUNG: Giftiges Material

1. Achten Sie bei der Installation/Nutzung, Wartung und Entsorgung des Geräts darauf, dass genügend Platz für die Belüftung vorhanden ist, um Kohlenmonoxidvergiftung zu vermeiden. Platzieren Sie den Abluftauslass im Freien, um das Eindringen von Abgasen zu verhindern.

Um das Risiko einer Kohlenmonoxidvergiftung durch unsachgemäße Installation zu verringern, ist das Produkt mit einem Kohlenmonoxid-Alarm ausgestattet. Wenn der Kohlenmonoxidgehalt im geschlossenen Raum 300 ppm erreicht, zeigt der LCD-Schalter an, dass CO den Grenzwert überschreitet. Wenn der Gehalt 500 ppm erreicht, wird ein Alarm ausgelöst und die Maschine abgeschaltet. Die Leckagestelle muss unmittelbar vor der Inbetriebnahme überprüft und instand gesetzt werden.

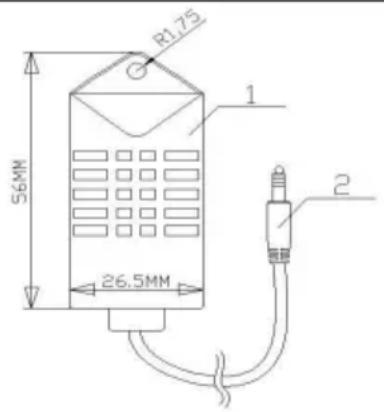

Das Kohlenmonoxid-Alarmgerät ist mit einem 2 m langen Verlängerungskabel ausgestattet, mit dem die Sonde in jeder beliebigen Position installiert werden kann. Es wird nicht empfohlen, es zu weit weg von der Dieselheizung oder zu nah zu installieren.

BEWAHREN SIE DIESE ANWEISUNGEN AUF

FCC-INFORMATIONEN

ACHTUNG: Durch Änderungen oder Modifikationen, die nicht ausdrücklich von der für die Konformität verantwortlichen Partei genehmigt wurden, kann die Berechtigung des Benutzers zum Betrieb des Geräts erlöschen!

Dieses Gerät entspricht Teil 15 der FCC-Bestimmungen. Der Betrieb unterliegt den folgenden beiden Bedingungen:

1) Dieses Produkt kann schädliche

Störungen verursachen.

2) Dieses Produkt muss alle empfangenen Störungen tolerieren, einschließlich Störungen, die einen unerwünschten Betrieb verursachen können.

ACHTUNG: Änderungen oder Modifikationen an diesem Produkt werden von der Partei nicht ausdrücklich genehmigt. Die Verantwortung für die Einhaltung der Vorschriften kann zum Erlöschen der Berechtigung des Benutzers zum Betrieb des Produkts führen.

Hinweis: Dieses Produkt wurde getestet und entspricht den Grenzwerten für digitale Geräte der Klasse B gemäß Teil 15 der FCC-Bestimmungen. Diese Grenzwerte sollen einen angemessenen Schutz gegen schädliche Störungen bei der Installation in Wohngebieten bieten.

Dieses Produkt erzeugt und verwendet Hochfrequenzenergie und kann diese auch ausstrahlen. Wenn es nicht gemäß den Anweisungen installiert und verwendet wird, kann es zu Störungen des Funkverkehrs kommen. Es gibt jedoch keine Garantie dafür, dass bei einer bestimmten Installation keine Störungen auftreten. Wenn dieses Produkt Störungen des Radio- oder Fernsehempfangs verursacht, was festgestellt werden kann durch

Nach dem Aus- und Einschalten des Produkts wird dem Benutzer empfohlen, das Problem zu beheben. Störungen durch eine oder mehrere der folgenden Maßnahmen.

Richten Sie die Empfangsantenne neu aus oder stellen Sie sie an einem

anderen Ort auf. Vergrößern Sie den Abstand zwischen Produkt und Empfänger. Schließen Sie

das Produkt an eine Steckdose an, die sich in einem anderen Stromkreis befindet als der, an den das Produkt angeschlossen ist.

Receiver ist angeschlossen.

Wenden Sie sich an den Händler oder einen erfahrenen Radio-/Fernsehtechniker.

PRODUKTFUNKTION

1. Das Dieselheizgerät (nachfolgend Heizgerät genannt) ist unabhängig von der

Original-Motorsystem. Es nutzt einen 12-24V Gleichstrom zum Antrieb. Es gibt

Zwei Arten von Steuerungsmodi für die Heizung: Automatischer Steuerungsmodus und Manueller

Steuermodus. Die Heizung verwendet leichten Diesel, der der

Umgebungstemperatur als Kraftstoff entspricht, und sie kann in der Regel bei einer Temperatur von über 40°C gestartet und betrieben werden. Die eingeatmete Frischluft wird durch die

Wärmetauscher durch die Energie, die aus der Verbrennung von Brennstoff kommt, dann geblasen, wo es nötig ist. Diese Art von Heizung hat den Vorteil der kompakten Struktur,

geringes Gewicht, hohe thermische Effizienz, Wirtschaftlichkeit bei Strom und Kraftstoff und einfache Installation.

1. Die Heizung beseitigt Schäden am Auto, die durch den plötzlichen Abfall der

Temperatur verursacht werden, verbessert die Temperatur im Auto und wärmt das

Kühlmittel vor, um Motorverschleiß bei niedrigen Temperaturen zu vermeiden. Förderlich für das Auftauen des Fahrzeuginnenraums, den Autostart und das Beschlagen der Autoscheiben.

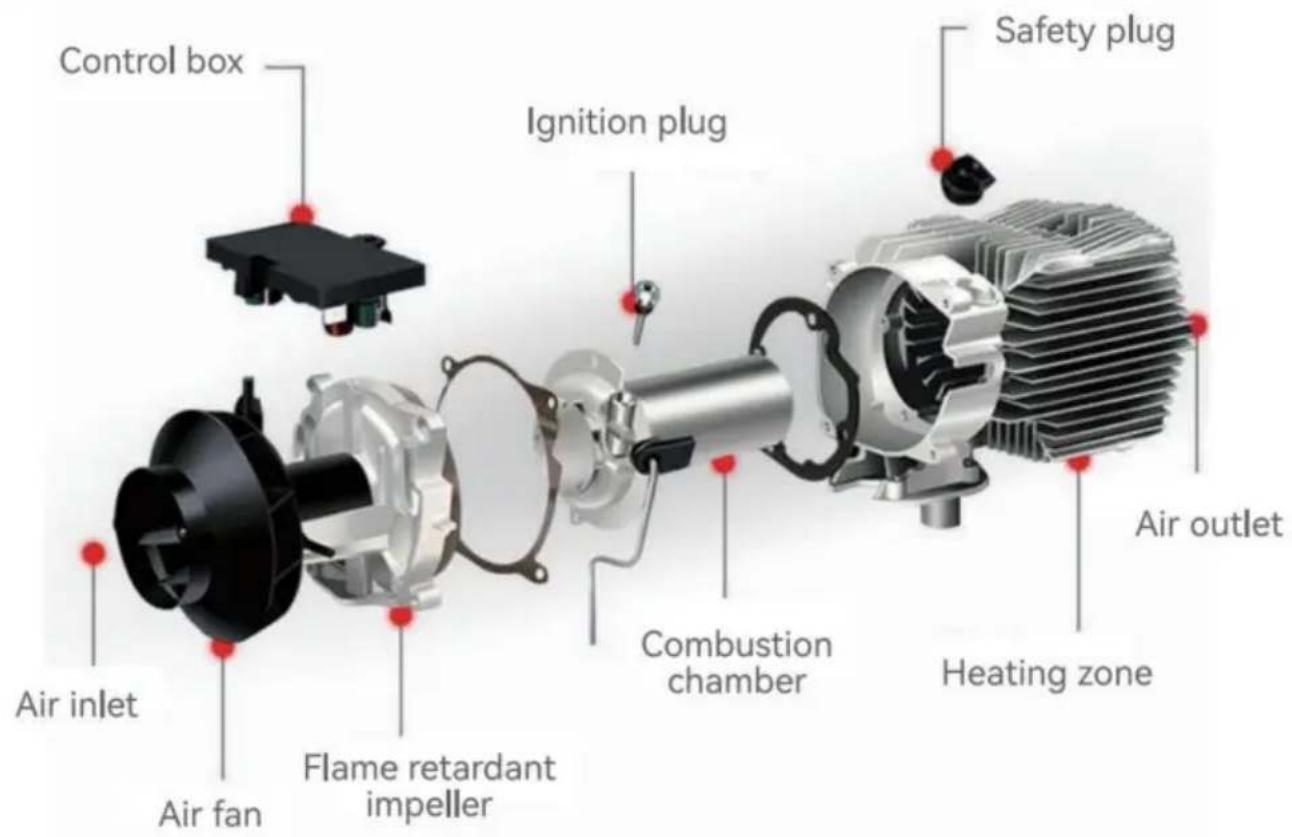

INTERNE STRUKTUR

EINBAULAGE

1. Zur Beinfreiheit des Beifahrers.
2. An der Rückwand des Fahrerhauses.
3. Fahrersitzlehne.
4. Im Werkzeugkasten.

1. Vor dem Beifahrersitz.
2. Zwischen Fahrersitz und Beifahrersitz. 3. 3 und 4 unter dem Behälter.
3. Im Kofferraum.

Die Heizung wird hauptsächlich im Fahrgastraum oder im Gepäckraum des Fahrzeugs installiert. Wenn dies nicht möglich ist, befestigen Sie die Heizung unter der Fahrzeugunterseite. Achten Sie jedoch auf Spritzwasser.

1. Auf dem Fahrersitz.
2. An der Rückwand des Fahrerhauses.
3. Im Inneren der Schutzbox.

1. In der Garage an der Wand installiert. 2. Die

vorderen und hinteren Lüftungsschlitze dürfen nicht von Fremdkörpern blockiert werden.

1. Keine brennbaren Materialien in der Nähe des Auspuffrohrs

1. An der Wand des Lagers installiert. 2. Die vorderen und hinteren Lüftungsschlitze dürfen nicht von Fremdkörpern blockiert werden.
2. Keine brennbaren Materialien in der Nähe des Auspuffrohrs

Für die Installation der Maschine ist Fachpersonal erforderlich.

Es wird empfohlen, beim Betanken der Dieselheizung hochwertigen Dieselkraftstoff zu verwenden. Andere Kraftstoffarten wie Kerosin, Pflanzenöl, Benzin, Altöl usw. können nicht verwendet werden.

Andernfalls kann die Heizung während des Betriebs einen unangenehmen Geruch aufweisen und Fehlfunktionen aufweisen.

MODELL

Modell	ZM2003	ZM8006
Aussehen
Leistung ZWH	2KW	8KW
Heizmedium	Luft
Kraftstoff	Diesel
Bewertungen	Gleichstrom 12–24 V/40 W
Adapter	100-125 Vÿ, 50-60 Hz, 13 V/12 A Für US-Benutzer220-240 Vÿ, 50-60 Hz, 13 V/12 A Für europäische Benutzer

PACKLISTE

Modell		ZM2003 ZM8006
Hauptmotor		1	1
Kohlenmonoxid-Modul		1	1
Auspuffrohr		1	1
Blasrohr		1	1
Netzkabel		1	1
Fernbedienung		1	1
Schalldämpfer mit 1Befestigungsstück und 2 Schrauben		1	1
Klemme		4	2
Rohrschelle		2	2
Luftfilterelement		1	/
Die Schraube für das Schloss fangen		4	4
Maschinenbefestigungsschrauben		4	4
Flüssigkristallschalter		1	1
Drehdüse		1	1
Bedienungsanleitung		1	1
Verlängerungslinie		1	1
Maschinenbefestigungsstück		4	4
Nuss		4	4
schrauben		10	10
Adapter		1	1
Schnellverbinder		1	1
Schutzhülle		1	/

Beachten Sie das Installationsdiagramm unten und lesen Sie die Vorsichtsmaßnahmen sorgfältig durch

bei der Installation oder Verwendung von:

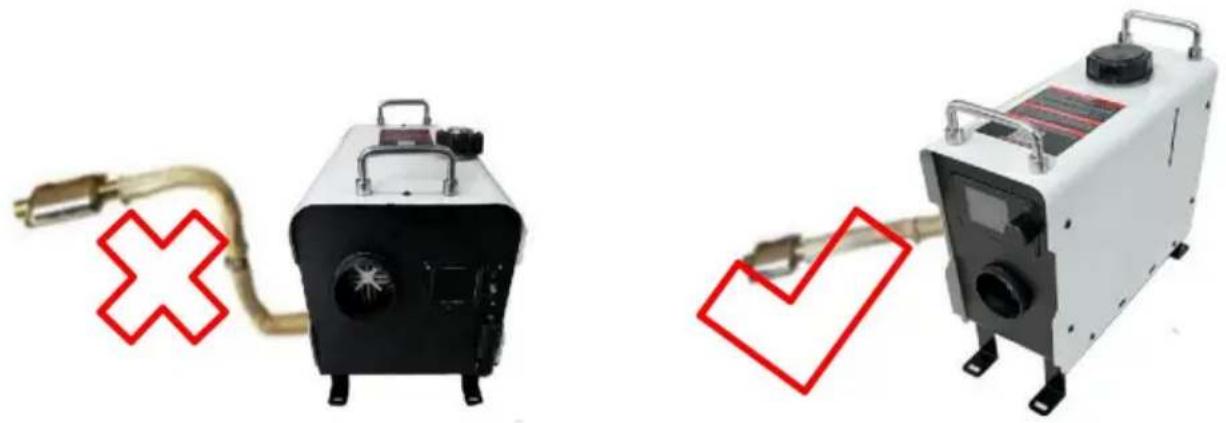

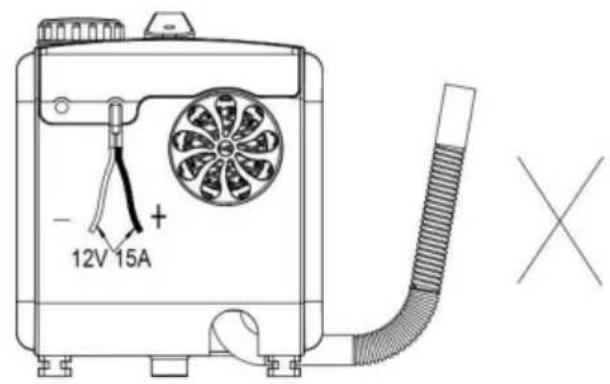

1. Keine seitliche Installation:

Die seitliche Installation der Dieselheizung führt zu Öllecks im Inneren der Maschine

nach einer gewissen Nutzungsdauer, wobei große Mengen Rauch und Kohlenmonoxid entstehen und zu Vergiftung führen. Lassen Sie während der Installation einen Abstand von 10 cm um die Heizung, um eine gute Belüftung sicherzustellen.

Bei der Installation des Heizgeräts innerhalb eines Gebäudes:

① Bei Innenaufstellung des Heizgerätes: Bohren Sie Löcher in die Wand, damit das Abgasrohr im Freien aufgestellt werden kann. Achten Sie auf die Isolierung des Abgasrohrs, da es sehr heiß werden und einen Brand verursachen könnte. ② Bei einem Heizgerät im Freien: Es ist notwendig, das Abgasrohr zu verlängern, um zu vermeiden, dass die Abgase aus der hinteren Lüfterposition des Heizgeräts in das Gebäude gesaugt werden, was zu einer Kohlenmonoxidvergiftung führen kann.

Falsche Installationsrichtung Richtige Einbaurichtung

2. Vorsichtsmaßnahmen bei der Stromversorgung:

Die Stromversorgung des Dieselheizgeräts muss folgende Anforderungen erfüllen:

Spannung: 12 V; Strom: ≥ 20 A, entweder von einer direkten Stromquelle oder einer Batterie.

Bei Betrieb mit Batterie darf die Batterie nicht während des Heizbetriebs geladen werden, da unzureichender Strom zu Fehlfunktionen führen kann. Sorgen Sie für eine feste und sichere Verbindung zur Batterie. Die Verwendung von Klammern zur Befestigung kann zu schlechtem Kontakt führen.

Bei der Verlängerung des Stromkabels für die Dieselheizung sollte der Kabeldurchmesser

2 mm² sein. Die Verwendung eines dünnen Drahtes kann zu unzureichendem Strom führen, wodurch die Heizung nicht arbeiten kann. Verwenden Sie nach dem Anschließen Isolierband, um die Verbindung zu schützen und elektrische Leckagen zu vermeiden, die zu Bränden führen könnten.

Trennen Sie die Stromversorgung nicht, wenn die Dieselheizung mit hoher

Temperatur arbeitet. Dies kann zu Fehlzündungen aufgrund hoher Temperaturen führen.

Dies kann zu dauerhaften Schäden führen. Lösungen:

- Wenn die Stromversorgung unterbrochen ist und Sie die Heizung sofort wieder einschalten möchten: Warten Sie, bis die Wärme des Heizgeräts vollständig abgeleitet ist, bevor Sie es für den normalen Betrieb einschalten.

- Wenn die Heizung nach einem Stromausfall längere Zeit eingeschaltet bleibt: Unvollständige Verbrennung im Inneren kann eine große Menge Rauch erzeugen. Warten Sie, bis der Rauch sich verzogen hat, und die Heizung startet automatisch und funktioniert normal.

Es wird empfohlen, beim Tanken hochwertigen Dieselkraftstoff zu verwenden.

Dieselheizung. Andere Brennstoffe wie Kerosin, Pflanzenöl, Benzin, Altöl usw. können nicht verwendet werden. Andernfalls kann die Heizung

einen unangenehmen Geruch haben und nicht richtig funktionieren.

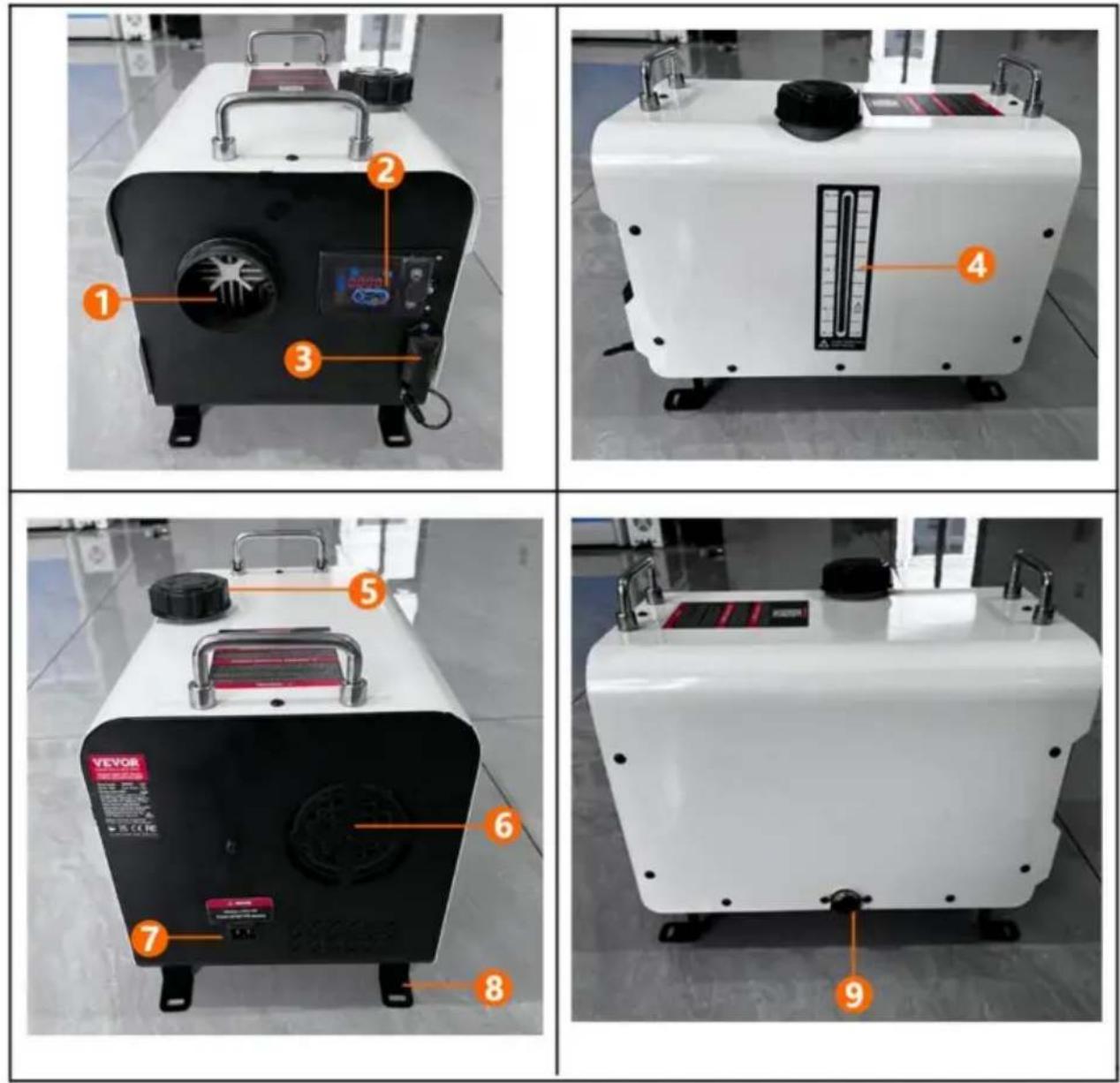

1	Flüssigkristall-Shuttle	2	Auslauf
3	Kohlenmonoxid-Alarm	4	Kraftstofftankwaage
5	Stromversorgungsanschluss	6	Lufteinlass
7	Fundament	8	Kraftstofftankanschluss

Modell: ZM8006

1	Auslauf	2	Flüssigkristallverschluss
3	Kohlenmonoxid-Alarm	4	Kraftstofftankwaage
5	Kraftstofftankanschluss	6	Lufteinlass
7	Stromversorgungsanschluss	8	Fundament
9	Auslassöffnung

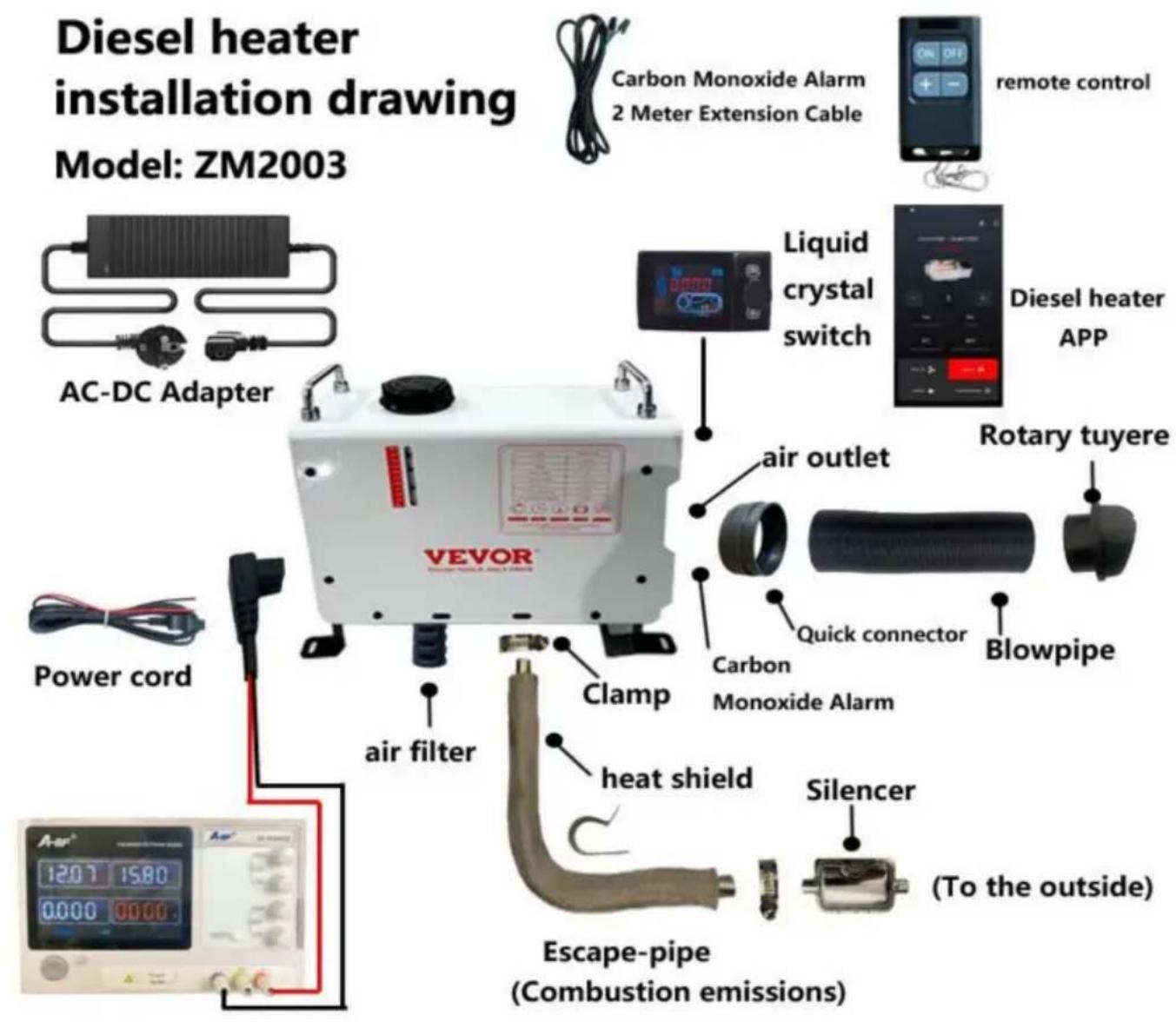

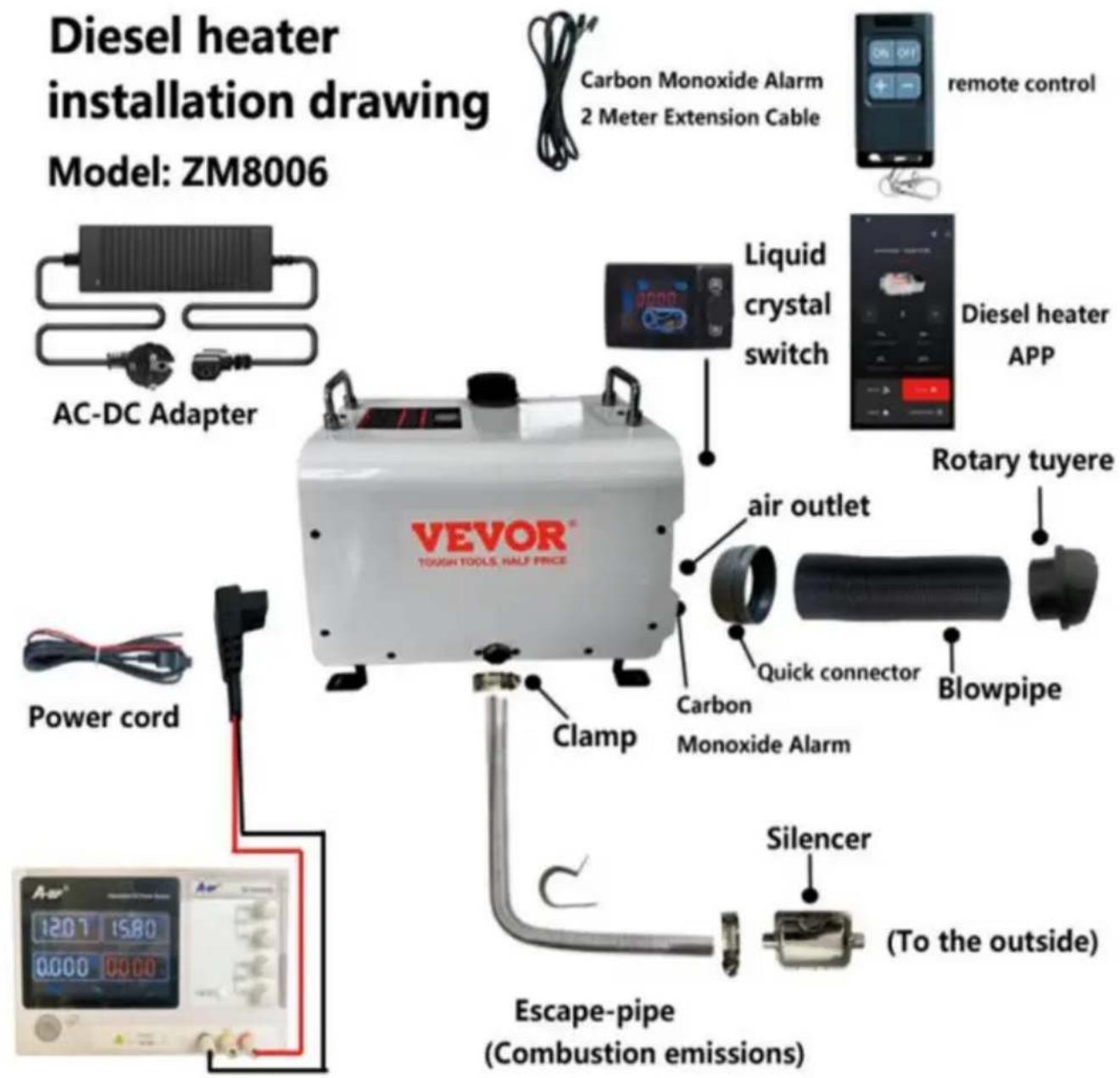

INSTALLATIONSDIAGRAMM

ZM2003

Beim Start der Heizung ist die Stromstärke relativ hoch, sodass für die Stromversorgung ein Adapter mit einer Spannung von 12-24V und einer Stromstärke von 12A oder mehr benötigt wird.

ZM8006

Beim Start der Heizung ist die Stromstärke relativ hoch, sodass für die Stromversorgung ein Adapter mit einer Spannung von 12-24V und einer Stromstärke von 12A oder mehr benötigt wird.

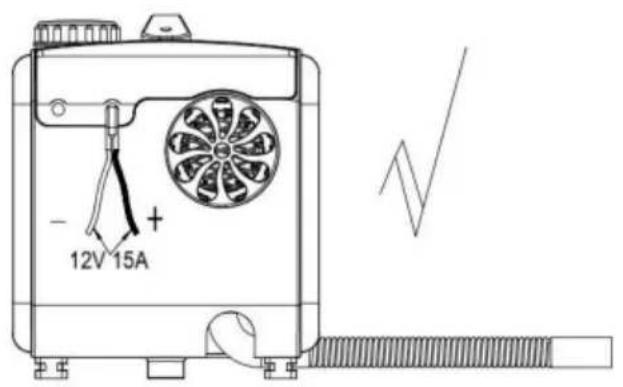

Warnung:

1. Der Lufteinlass darf nicht blockiert sein. Der Einlass muss offen und frei gehalten werden.
2. Halten Sie das Auspuffrohr frei. Der Auspuffausgang muss von brennbaren Gegenständen ferngehalten werden. Erhitzen und Entzünden brennbarer Güter sowie Laden von Ladung auf dem Boden ist zu vermeiden.
3. Um eine optimale Verbrennung zu gewährleisten, beachten Sie bitte, dass das Rauchabzugsrohr nicht nach oben, sondern waagerecht oder nach unten ausgerichtet sein muss.

Bedienungsanleitung des Panels

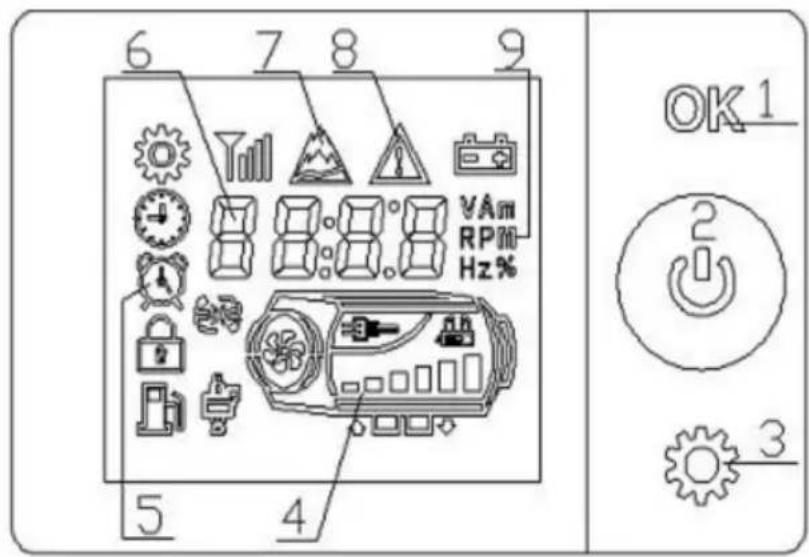

1. Das Bedienfeld ist in der folgenden Abbildung dargestellt

1. OK-Taste
2. Ein/Aus-Taste und

Kodierschalter; 3.

Set-Taste; 4.

Schematische Darstellung des

Hosts; 5.

Zustandssymbole; 6.

Anzeigedaten

und -parameter; 7.

Plateausymbol; 8.

Fehlersymbole; 9, Dateneinheit;

Anzeigezeit: Die im Standby-Modus angezeigte Zeit ist die natürliche Zeit. Laufzeit: Die im Startzustand angezeigte Zeit ist die Zeit, zu der die Maschine nach dem Start zu laufen beginnt.

2. Bedienung 1. Ein-/

Aus-Bedienung

Ausschaltstatus	Einschaltstatus(manueller Modus)	Einschaltzustand(Automatikbetrieb)

1) Einschaltvorgang

Halten Sie im ausgeschalteten Zustand die Taste " " 2 Sekunden lang gedrückt, um das Gerät einzuschalten. Gerät, und auf dem Display wird „Einschaltstatus“ angezeigt, wie im obigen Bild dargestellt.

2) Abschaltvorgang

Halten Sie im eingeschalteten Zustand die Taste "2 Sekunden lang gedrückt, und das Gerät tritt in den Abschalt- und Abkühlvorgang ein und zeigt „OFF“ an. Nachdem das Gerät abgekühlt ist, fährt es herunter und zeigt den "Shutdown-Status" an, wie oben gezeigt Bild. Schalten Sie das Gerät nicht zwangsweise aus, wenn "OFF" angezeigt wird. Das Ausschalten kann das Zubehör aufgrund hoher Temperaturen im Inneren der Maschine und mangelnder Ableitung Hitze! Warten Sie, bis die Maschine im ausgeschalteten Zustand angezeigt wird, bevor Sie sie einschalten aus!.

3) Manueller Modusbetrieb

Der manuelle Modus besteht aus 6 Gängen (H1-H6). H6 stellt die maximale Stromversorgung, wie im "Einschaltzustand" in der Abbildung oben gezeigt, Rotierende Kodierung Umschalttaste zum Erhöhen/Verringern des Gangs.

4) Betrieb im Konstanttemperaturmodus

Konstante Temperatur, wie in der obigen Abbildung dargestellt, auf 18 °C eingestellt. Drehen der Kodierschalter zum Addieren/Subtrahieren von Temperaturwerten, mit einem festgelegten Bereich von 0- "40ÿ.Drücken und halten Sie die Taste Taste für 2 Sekunden zum Umschalten zwischen manueller/konstanter Temperaturmodus.

Automatisches Hoch-/Herunterschalten außerhalb des eingestellten Temperaturbereichs von ± 3 ^y .

2. Umschalten auf Anzeigedaten beim Start

Einschaltzustand: Drücken Sie kurz die Taste „OK“, um zwischen der Datenanzeige zu wechseln, in der folgenden Reihenfolge:

Gang (oder eingestellte Temperatur) -> Gehäusetemperatur -> Betriebsspannung -> Umgebungstemperatur -> Kohlenmonoxidkonzentration

3. Plateau-Modus-Betrieb

Halten Sie die Tasten „OK“ und „“ gleichzeitig 2 Sekunden lang gedrückt, um den Plateau-Modus zu aktivieren. Das Symbol „“ zeigt den Beginn des Plateau-Modus an. Im Plateau-Modus nimmt das Wind-Öl-Verhältnis ab, um sich an die Sauerstoffkonzentration im Plateau anzupassen. Halten Sie dann die Tasten „OK“ und „“ 2 Sekunden lang gedrückt, um den Plateau-Modus zu verlassen.

4. Funktionseinstellung

Halten Sie im ausgeschalteten Zustand die Taste „OK“ 2 Sekunden lang gedrückt, um in die Funktionsauswahloberfläche zu gelangen. Drehen Sie den „Kodierungsschalter“, um die Funktionsauswahl in folgender Reihenfolge umzuschalten:

Einstellen der Uhr „AC“ -> Uhrzeit einstellen „SE“ -> Manuelle Pumpe Öl „Po“ -> Fernbedienung Steuerungsanpassung „rF“ -> Temperatureinheitswechsel „Un“ -> Bluetooth-Nummer „n0“ (Umschalten mit Bluetooth); Wählen Sie die Funktion aus und drücken Sie die Taste „OK“, um in die entsprechende Funktion zu gelangen.

4.1. Uhrbetrieb anpassen

Das Anzeigesymbol „“ wird

1) Drücken Sie die Taste „Kodierungsschalter“, um den Zeitwert einzustellen. Die Zeiteinstellung reicht von 00:00 bis 23:59. 2) Drücken Sie die Taste „“, um die Zahlenposition zu wechseln und anzupassen. Die entsprechende Nummer blinkt. 3) Mit der „OK“-Taste bestätigen Sie die Uhrzeit und gelangen zur Wocheneinstellung. 4) Drücken Sie die Taste „“, um zur Wocheneinstellung zu gelangen. 5) Verlassen Sie den Uhreinstellungsbildschirm nach 10 Sekunden ohne Tastenbetätigung. Beim Herstellen einer Verbindung mit der App wird die Telefonzeit automatisch synchronisiert.

4.1.1. Einstellen des Wochenbetriebs

Digitalanzeige „EE-1“

1) Drehen Sie den „Kodierungsschalter“, um die Hecknummer einzustellen. 2) Drücken Sie die „OK“-Taste, um die Uhrzeit zu bestätigen und die Uhreinstellung zu beenden.

3) Drücken Sie die „🔍“-Taste oder warten Sie 10 Sekunden ohne Tastendruck, um die Uhreinstellschnittstelle zu verlassen.

4.2. Zeitpunkt festlegen

Das Kontrollsymbol "Zeit, nicht" wird angezeigt. Anzeige "

zum Einstellen der Abschaltung

zum Einstellen der Startzeit. Wenn die Timing-Funktion bereits aktiviert ist, schalten Sie

Die Zeitfunktion und das Symbol „“ werden ausgeschaltet.

1) Passen Sie den Zeitwert durch Drehen des „Kodierungsschalters“ im Bereich mit Zeiteinstellung von 00:00 bis 23:59 an. 2) Drücken Sie die 🔊 "Taste zum Umschalten und Einstellen der Ziffern, und die Taste " die entsprechenden Ziffern blinken. 3) Drücken Sie die Taste „OK“ oder betätigen Sie 15 Sekunden lang keine Taste, um den eingestellten Wert zu speichern. Wenn Sie die Startzeit einstellen, wechseln Sie zur Einstellung der Abschaltzeit. Andernfalls verlassen Sie die Timereinstellung. 4) Drücken Sie die 🔔 "Taste, um den eingestellten Wert nicht zu speichern. Wenn Sie die Startzeit einstellen, Taste ", um zur Einstellung der Abschaltzeit zu gelangen. Andernfalls verlassen Sie die Timer-Einstellung. 5) Drücken Sie im nicht eingestellten Zustand die " Taste zum Durchlaufen der Anzeige der geplanten Uhrzeit für den Tag.

Nach dem Aktivieren der Timerfunktion schaltet sich die Uhr automatisch ein, wenn sie die geplante Startzeit erreicht; Bei Erreichen der geplanten Abschaltzeit,

wird sie automatisch heruntergefahren. Das Panel ist auf den Loop-Modus „Jeden Tag ausführen“ eingestellt.

4.3. Manueller Ölvorgang

Anzeige „HOIL“. Drücken Sie eine beliebige Taste oder verlassen Sie nach 3 Minuten den manuellen Ölpumpenzustand.

4.4. Fernbedienungs-Matching-Vorgang

Anzeige „HFA1“.

1) Drehen Sie den „Kodierungsschalter“, um die Speicheradresse anzupassen: HFA1, HFA2, HFA3, HFA4, entsprechend vier Fernbedienungen. 2) Drücken Sie eine beliebige Taste auf der Fernbedienung. Das Gerät passt den Code an und verlässt den Fernbedienungs-Matching-Status. 3) Drücken Sie die Taste „“, um den Fernbedienungs-Anpassungsstatus zu verlassen. *Anforderungen an die Fernbedienung: Frequenzband 433 MHz, 24-Bit-Code.

4.5. Bluetooth-Nummer (Schalter mit Bluetooth)

Als „1234“ wird die 4-stellige Nummer des Bluetooth-Namens für diesen Switch angezeigt.

Drücken Sie eine beliebige Taste oder beenden Sie das Programm nach 3 Sekunden.

4.6 CO-Alarmwert einstellen

Anzeige „Co20“, die letzten beiden Ziffern stellen den CO-Konzentrationsalarmwert dar. 20 bedeutet 200 ppm.

1) Drehen Sie den „Kodierschalter“, um den Alarmwert im Bereich von 50 bis 500 einzustellen. 2) Drücken Sie die Taste „OK“, um die eingestellten Werte zu speichern und das Menü zu verlassen.

5. Fehleralarm

Wie in der Abbildung unten dargestellt, blinkt das entsprechende Fehlersymbol und das entsprechende fehlerhafte Komponentensymbol blinkt. Die angezeigten Daten sind die Fehlercodes; deren Bedeutung finden Sie in der Fehlertabelle.

*Zündkerzen, Ölpumpen, Lüfter, Sensoren, Stromverbrauchsmaterial und andere Symbole blinken, um anzuzeigen, dass Fehlfunktionen der entsprechenden Komponenten vorliegen.

6. CO-Alarmwerteinstellung (Passwort: 7070)

L500: Zeigt an, dass der CO-Alarmkonzentrationswert 500 PPM beträgt. Wenn die CO

Konzentration diesen Wert überschreitet, stoppt das Gerät automatisch die

Heizung. Wenn dieser Wert um 60 % = 300 PPM überschritten wird, wird ein Alarm ausgelöst.

1) Drücken Sie die Taste oder mit der Taste " " können Sie den Zahlenwert im Bereich von 50-999 Seiten pro Minute einstellen.

2) Drücken Sie die Taste zum Umschalten und Einstellen der Ziffern, und die Taste " " die entsprechenden Ziffern blinken. 3) Drücken Sie die Taste „OK“, um den Alarmwert zu speichern und diese Schnittstelle zu verlassen.

Gebrauchsanweisung

1. Es ist verboten, in Umgebungen mit hoher Luftfeuchtigkeit, leitfähigem Staub, brennbaren und explosiven Gasen, Staub, Materialien, korrosiven Medien, starker Lichteinwirkung und starken magnetischen, Hochspannungs- und Hochstromgeräten in der Nähe zu verwenden.
2. Versorgungsspannungsbereich: DC24V-Controller anwendbar (18-32) V; DC12V-Controller geeignet für (9-16) V; Verschiedene Spannungs-Controller sind nicht austauschbar und dürfen den geltenden Spannungsbereich nicht überschreiten.
3. Öffnen Sie das Controller-Gehäuse nicht ohne Erlaubnis.
4. Die Ausrüstung muss streng nach den Anforderungen installiert und unter sicheren Bedingungen verwendet werden.
5. Wenn das Gehäuse heiß ist und der Lüfter nicht normal arbeiten kann, ist es notwendig, den Körper schnell abzukühlen. Blasen Sie kalte Luft in die Verbrennungsluftöffnung, um ihn abzukühlen und die Körpertemperatur unter 80 °C zu senken. Vermeiden Sie hohe Temperaturen, da dies zu Bauteilschäden oder Feuer führen kann. Beim Beheizen der Anlage ist darauf zu achten, dass jeder Luftkanal frei ist und dass die Rohrleitung frei von Biegungen, Druck und Verstopfungen ist, um die Heizleistung und den normalen Betrieb des Geräts zu gewährleisten. Blockierte Kanäle können zu hohen Temperaturen im Körper führen, die Heizleistung verringern, die Lebensdauer der Geräte verkürzen oder die Geräte beschädigen. Die Verwendung von qualifiziertem Kraftstoff ist für den normalen Gebrauch und die Lebensdauer der Geräte unbedingt erforderlich.

Fehlertabelle

Fehlercod der Störung		Behandlung
E-2	Versorgungsspannungsbereich	Normalbereich: 24yV (18–32yV), 12yV (9–16yV). Überprüfen Sie, ob die Batterie oder der Generator ordnungsgemäß funktionieren und ob die Sicherung altert. 1)
E-3	Fehlfunktion der Zündkerze	Überprüfen Sie, ob der Anschlussstecker der Zündkerze locker ist oder ob das Kabel mit dem Gehäuse kurzgeschlossen ist. 2)ÜberprüfenSie, ob die Zündkerze beschädigt ist. Überprüfen Sie, ob
E-4	Störung der Ölpumpe	die Anschlusskabel und -stecker der Ölpumpe beschädigt, locker, oxidiert, kurzgeschlossen oder getrennt sind.
E-5	Hochtemperaturalarm (Zuluft > 50 °C; Gehäuse > 230 °C)	1) Prüfen Sie, ob der Heizluftkanal frei ist. 2) Prüfen Sie, ob der Ventilator normal läuft. 3) Prüfen Sie, ob der Temperatursensor ordnungsgemäß funktioniert.1) Prüfen Sie, ob das
E-6 Lüfterfehler		Laufrad feststeckt. 2) Prüfen Sie, ob der Anschlussstecker locker ist. 3) Der Abstand zwischen dem Magneten an der Windturbine und dem Hall-Sensor am Controller ist zu groß. 4) Ob der Stromkreis kurzgeschlossen oder offen ist. Motorleckage
E-7	Kommunikation Versagen	Erkennen von Kabelbäumen
E-8	Den Motor abstellen	1) Überprüfen Sie, ob Ölmangel vorliegt, das Öl bei niedriger Temperatur erstarren kann, der Ölkreislauf blockiert ist und die Ölpumpe feststeckt.2) Überprüfen Sie, ob die Sauerstoffeinlass- und -auslasskanäle frei sind. 3) Überprüfen Sie, ob der Gehäusetemperatursensor vollen Kontakt mit dem Gehäuse hat und ob die Druckfeder stark ist.
E-9 Sensorfehler		Ist das Anschlusskabel und der Stecker des Temperatursensors beschädigt oder locker und ist der Sensor beschädigt? 1) Die Temperatur des Gehäuses ist zu hoch und es konnte
E-10	Fehlgeschlagener Start	das Gehäuse nach 3 Minuten Startzeit nicht abkühlen. 2) Im Abgas befindet sich eine große Menge weißer Rauch. 2.1) Überprüfen Sie, ob das Filtersieb neben der Zündung - 20 -Zündkerze ist sauber. Wenn sie nicht sauber ist, reinigen oder ersetzen Sie sie 2.2) Überprüfen Sie, ob die Ölpumpe Öl stark versprüht 2.3) Überprüfen Sie, ob die Zündkerze altert 3) Es gibt eine kleine Menge weißen Rauch oder keinen Rauch im Abgas 3.1) Überprüfen Sie, ob Ölmangel vorliegtoder die Ölkreisläufe eingefroren oder verstopft sind 3.2) Überprüfen Sie, obdie Ölpumpe feststeckt oder beschädigt ist und ob die Ölpumpe nicht ordnungsgemäß funktioniert 3.3) Überprüfen Sie, ob die Verbrennungseinlass- und -auslasskanäle frei sind 3.4) Überprüfen Sie, ob die Zündkerze beschädigt ist 3.5) Istder Abstand zwischen der inneren Windturbine zu groß 4)Zünden Sie normal, aber melden Sie trotzdem einen ZündfehlerÜberprüfen Sie, ob derGehäusetemperatursensor vollen Kontakt mit dem Gehäuse hat, ob dieDruckfeder stark ist und ob der Sensor ordnungsgemäß funktioniert
DasAuspuffrohr	AbnormaleVerbrennungskammer oder ÖlPumpewird rot	Eine sofortige Abschaltung ist erforderlich, und der Aluminiumkörpersollte zerlegt werden, um zu überprüfen, ob die Brennkammerabgedichtet oder ersetzt ist.
Ungewöhnliches GerauschÜrd	Auspuffverstopfung	Es sollte sofort abgeschaltet und auf Verstopfungen imAuspuffrohr, Schalldämpfer und Auspuffauslass überprüft werden.Wenn Verstopfungen vorhanden sind, reinigen Sie diese undnehmen Sie den normalen Betrieb wieder auf. 1. Die Heizung kann nicht
ÖlleckAlter	Internes Ölleckder Maschine	seitlich installiert werden, und das Sauerstoffloch auf einer Seite der Zündkerze lässt Öl entlang des Lochs austreten. Die korrekte Installationsmethode besteht darin, dass die Einlass-/Auslassöffnungen nach unten zeigen. 2. Eine schlechte Ölqualität führt zu einerVerstopfung des Zerstäubungsnetzwerks der Zündkerze in der Brennkammer, die nicht zündet und entlang des Auspuffrohrs austritt. Das Zerstäubungsnetzwerk der Zündkerze sollte ersetzt und durch hochwertigen Diesel ersetzt werden. 1. Überprüfen Sie, ob das Ansaugrohr verstopft ist, was zu unzureichenderSauerstoffaufnahme führt. 2. Der kleine Raum der Lufteinlassposition führt zu einer Verstopfung der Luftansaugung.
Emittierend wir sind	UnzureichendSelvastoffaufnahmeund Kohlenstoffablagerung im
Die	Brennkammer	3. Zerlegen Sie die Brennkammer der Maschine, um sie auf Kohlenstoffablagerungen zu überprüfen, und ersetzen Sie die Brennkammer rechtzeitig.
Emittierend blau wir sind Die	Schlechte Ölqualität	Dieselheizungen dürfen nur hochwertigen Diesel verwenden. Im Winter sollte Diesel mit negativen Temperaturen verwendet werden.
Weißes Licht wir sind ke	Zündfehler	1. Überprüfen Sie, ob das interne Pumpenölvolumen der Maschine zu hoch ist, da die Zündkerze sonst nicht zündet. Das Ölrohr sollte entfernt und 2-3 Mal neu gestartet werden, bevor es wieder normal funktioniert, und dann sollte das Ölrohr eingesetzt werden. 2. Verwenden Sie einen Haartrockner, um eine Zeit lang in das Ansaugrohr zu blasen, bis es ordnungsgemäß funktioniert. 1. Stellen Sie sicher, dass der Kraftstofftank mit Diesel gefüllt ist, da andere Kraftstoffe Geruch verursachen
Diesel Flavor	Dieselunterstützte Verbrennung	können. 2. Öffnen Sie das Maschinengehäuse, um zu prüfen, ob Öl im Inneren austritt. 1. Für eine Erweiterung oder Änderung ist der Kauf von hochtemperaturbeständigem Zubehör erforderlich, da sonst
Plastikgeru werden soll	Ob externes Zubehör verwendet	die hohe Hitze des Heizgeräts einen unangenehmen und stechenden Geruch verursacht. 2. Das Verlängerungsrohr sollte nicht gebogen oder zu lang sein, da sonst die Wärme nicht abgeleitet werden kann und die hohe Innentemperatur einenPlastikgeruch erzeugt. 3. Die Installation perforierter Auspuffrohre erfordert keinen Schutz. Normalerweise werden Abgase durch die Auspuffrohre abgeleitet. Wenn es sich um einen Holzboden handelt, müssen große Löcher geöffnet und zum SchutzEisenplatten verwendet werden. Die Hitze des Auspuffrohrs kann bis zu 400 Grad erreichen und es dürfen keine Klebstoffe auf die Oberfläche aufgetragen werden, da es sonst zu unangenehmen Gerüchen und sogar zur Kohlenmonoxidbildung kommt. Zur Abdichtung müssen hochtemperaturbeständige Materialien gekauft werden.

BEDIENUNGSANLEITUNG FÜR CO-CONTROLLER

Modell: C21

Sensorsonde

Link-Stecker

Produktspezifikationen/Parameter

1. Um das Risiko einer Kohlenmonoxidvergiftung durch unsachgemäße Installation zu verringern, ist das Produkt mit einem Kohlenmonoxid-Alarm ausgestattet. Wenn der Kohlenmonoxidgehalt im geschlossenen Raum 300 ppm erreicht, zeigt der LCD-Schalter eine CO-Überschreitung an. Wenn der Inhalt 500 ppm erreicht, wird ein Alarm ausgelöst und die Maschine abgeschaltet. Die Leckagestelle muss unmittelbar vor der Inbetriebnahme überprüft und instand gesetzt werden.
2. Das Kohlenmonoxid-Alarmgerät ist mit einem 2 m langen Verlängerungskabel ausgestattet, mit dem die Sonde in jeder beliebigen Position installiert werden kann. Es wird nicht empfohlen, es weit weg von der Dieselheizung oder zu nah zu installieren.

Konfigurationstabelle - Modell: C21
NEIN.	Funktion		NEIN.	Funktion	ParameterParameter
1	Erfassungsbereich	0-990 ppm	7	Betrieb Temperatur	-20~50 y
2	Erkennen Überlast	2000 ppm	8	Druckbereich	Standard atmosphärisch Druck ± 10 %
3	Wiederholgenauigkeit	± 3 %	9	Versorgungsspannung	5,2 V ± 0,5 V
4	Ansprechzeit (t90)	y30 s	10	Verbrauch	y10,0 mA
5	Auflösungsverhältnis	y5 ppm	11	Verlängerungslinie	2m
6	Nullpunktdrift (-20~40 y )	y10 ppm	/	/	/

Notfallreaktionsmethoden für Controller-Alarme

1. Wenn die CO-Konzentration im Erfassungsbereich des Controllers den Grenzwert überschreitet, zeigt der Schalter einen Fehler an bzw. die Kontrollleuchte des Reglers blinkt, und der Schalter schaltet die Heizung automatisch aus, um einen kontinuierlichen Anstieg der CO-Konzentration zu verhindern. Es sollte sofort gelüftet werden (wenn die Umgebung eng ist und die Bedingungen es erlauben, öffnen Sie die Belüftungsöffnungen, um eine möglichst offene Umgebung zu schaffen. Wenn die Umgebung offen ist oder die Belüftung ungünstig ist, wird empfohlen, die Belüftungsausrüstung zu erhöhen, um die Luftzirkulation zu beschleunigen und CO-Gas freizusetzen) und das Personal in der Umgebung sollte sofort aus der Umgebung evakuiert werden, in der die aktuelle CO-Konzentration den Standard übertrifft.
2. Wenn die Installations- und Nutzungsumgebung korrekt ist, wird empfohlen, dass das Personal in den Arbeitsbereich zurückkehrt und neu startet, um die CO-Konzentration zu überprüfen und zu sehen, ob sie den Standards entspricht.
3. Während der Verwendung dieses Produkts ist es wichtig, die Luft langfristig zu zirkulieren und regelmäßig die Konzentration von Kohlenmonoxid zu überprüfen (internationaler Standard 50mg/m³ und 40PPM), um die persönliche Sicherheit zu gewährleisten. Wenn Symptome einer Kohlenmonoxidvergiftung auftreten (wie Schwindel, Kopfschmerzen, Übelkeit usw.), sollte man sich sofort von der Verschmutzungsquelle fernhalten, frische Luft atmen und ärztliche Hilfe in Anspruch nehmen.
4. Dieses Produkt verwendet elektrochemische Sensoren, die leicht durch lokale Temperatur- und Feuchtigkeitsstörungen beeinflusst werden, was zu leichten Auswirkungen auf die Erkennungsgenauigkeit führen kann. Um Ihre Sicherheit zu gewährleisten, verwenden Sie dieses Produkt objektiv und vernünftig. Seine Lebensdauer wird durch die Umgebung beeinflusst, und die Genauigkeit des Sensors sollte regelmäßig geprüft werden. Wenn der Fehler zu groß ist, bitte ersetzen Sie den Sensor.
5. Auch wenn ein Kohlenmonoxidmelder installiert ist, muss der Raum ordnungsgemäß belüftet werden, um übermäßige CO-Emissionen während des Schlafs zeitnah zu bearbeiten.

Vorsichtsmaßnahmen und Verwendungsspezifikationen

1. Bitte öffnen Sie das Produktgehäuse nicht willkürlich. Vermeiden Sie Beschädigungen durch äußere Einflüsse auf den Sensor.
2. Produkte sollten den Kontakt mit organischen Lösungsmitteln (einschließlich Silikonkautschuk und andere Klebstoffe), Beschichtungen, Chemikalien, Heizölen und hochkonzentrierten Gasen vermeiden.
3. Das Produkt sollte während des Gebrauchs und der Lagerung nicht vollständig mit Harzmaterialien eingekapselt werden, noch sollte es für eine lange Zeit in eine anaerobe Umgebung eingetaucht werden, sonst wird die Leistung des Sensors beschädigt und die Erkennungsgenauigkeit des Produkts beeinträchtigt.
4. Dieses Produkt kann nicht über einen längeren Zeitraum in Umgebungen mit korrosiven Gasen verwendet werden.
5. Während der Installation und des Gebrauchs muss eine vertikale Luftansaugung von vorne vermieden werden.

4. Der Lufteinlass des Produkts darf nicht blockiert oder verunreinigt sein.

5. Dieses Produkt muss fest installiert werden und darf keinen übermäßigen Stößen oder Vibrationen ausgesetzt werden.

1. Nicht verwenden, wenn das Gehäuse beschädigt oder verformt ist.

ist. 7. Langzeitlagerung und Verwendung dieses Produkts in hochkonzentrierten alkalischen Gasen verboten.

1. Bitte ersetzen Sie den Controller rechtzeitig durch einen neuen, wenn seine erwartete Lebensdauer erreicht ist. 9. Langzeitlagerung

und Verwendung dieses Produkts in hochkonzentrierten alkalischen Gasen verboten. 10. Bitte ersetzen Sie den

Controller rechtzeitig durch einen neuen, wenn seine erwartete Lebensdauer erreicht ist.

BLUETOOTH-BETRIEB

Suchen und laden Sie den entsprechenden APP-Namen „AirHeaterCC“ herunter.

Alternativ können Sie den untenstehenden QR-Code mit Ihrem Telefon scannen und zum

Herunterladen auf das entsprechende System klicken. Folgen Sie dann den untenstehenden Schritten, um das Gerät mit Ihrem Telefon zu verbinden und zu steuern.

ÿ1ÿOption ist für Android-System ÿ2ÿOption ist Google Download ÿ3ÿOption ist IOS-System

Download AirHeaterCC

1. Schalten Sie die Bluetooth-Funktion des Telefons ein, führen Sie die APP aus

um die folgende Schnittstelle aufzurufen:Programm

1. Bluetooth-Verbindungstaste,
2. Einstellungstasten,
3. Bluetooth-Verbindungsstatus, 4.

Gerätestatus und Fehlerbeschreibung, 5. -Taste, 6.

Gang

oder Temperatur einstellen, 7.

+Taste,

1. Betriebsspannung, 9.

Höhe, 10.

Aluminiumgehäusetemperatur der Maschine, 11.

Umgebungstemperatur des Geräts, 12. Belüftungstaste, 13.

Heiztaste, 14. Plateau-Taste,

1. Moduswechseltaste.

2. Geräteverbindung über Bluetooth:

Drücken Sie die Bluetooth-Verbindungstaste, um die folgende Seite aufzurufen:

Wählen Sie 1 als „Heizungs- + Maschinencode“ (wenn das Gerät eingeschaltet ist, drücken Sie kurz die OK-Taste auf dem Schaltfeld, um ihn anzuzeigen). (Der Maschinencode auf dem Bild dient nur als Referenz, und der tatsächlich angezeigte Maschinencode ist maßgebend.) 2 ist die

Bluetooth-Signalstärke (wie in Signal 68 oben gezeigt, je kleiner

der Wert, desto stärker das Signal). Wenn kein Gerät gefunden wird, prüfen Sie, ob bereits andere Telefone mit diesem Gerät verbunden sind (jedes Gerät kann nur mit einem Telefon verbunden werden), oder schalten Sie das Gerät erneut ein und aktivieren Sie die Bluetooth-Funktion des Telefons, bevor Sie mit dem ersten Schritt fortfahren.

3. Nach erfolgreicher Verknüpfung wird es wie in der folgenden Abbildung angezeigt:

Einschaltstatus (manueller Modus)

Einschaltstatus (Temperaturmodus)

1. Einschaltvorgang

Im Abschaltmodus drücken Sie die [Heiztaste]. Das Gerät wird eingeschaltet, heizt und zeigt den „Power-On-Status“ an, wie im obigen Bild dargestellt.

Drücken Sie die Taste [+], um das Gerät hochzuschalten, drücken Sie die Taste [-], um das Gerät herunterzuschalten. Drücken Sie die Taste [Modusschalter], um zwischen manuell/kontinuierlich und Temperaturmodus (0-40 Grad) zu wechseln, und drücken Sie die Taste [Plateau-Taste], um zwischen Plateau-/Plain-Modus zu wechseln.

2. Abschaltvorgang

Drücken Sie im eingeschalteten Zustand die [Heiztaste], und das Gerät wechselt in den Abschalt- und Abkühlungsprozess mit der Anzeige „Abkühlung läuft“. Das Gerät kann erst nach Abkühlung ausgeschaltet werden und zeigt den „Shutdown-Status“, wie im obigen Bild gezeigt.

3. Lüftungsbetrieb

Drücken Sie im ausgeschalteten Zustand die Lüftungstaste, um die Lüftung ein-/auszuschalten, und passen Sie die Lüftergeschwindigkeit durch Drücken von [+] oder [-] an.

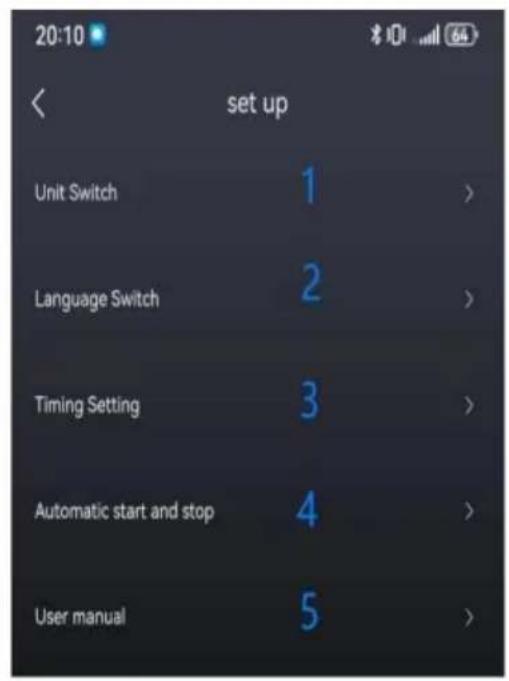

4. Seitenbeschreibung festlegen:

Zu den Einheiteneinstellungen gehören: Fahrenheit, Celsius, Fuß, Meter.

Zu den Spracheinstellungen gehören: Chinesisch, Englisch, Spanisch, Französisch, Deutsch, Italienisch, Polnisch, Niederländisch, Schwedisch, Russisch.

Die Zeitfunktion umfasst: Montag bis Sonntag, und kann auf Startzeit, Endzeit, Einzelzeit und Zyklusmodus eingestellt werden.

Automatische Start-Stopp-Funktion: Nach dem Einschalten arbeitet die Maschine effektiv im Konstanttemperaturmodus (einige Geräte haben diese Funktion nicht).

Das Benutzerhandbuch enthält Fehlercodes und Methoden zur Fehlerbehebung.

5. Zeitgesteuerte Seitenbeschreibung:

1. Ein/Aus-Taste 2. Schleifenausführung 3. Einmal ausführen 4. (leer) 5. Ausrüstung an und Auszeit 6. Speichern.

Stellen Sie die Startzeit im heruntergefahrenen Zustand ein, wie in der Abbildung links gezeigt. 1. Aktuelle Uhrzeit 2. Timer öffnen 3. Geplante Startzeit einstellen 4. Speichern

Stellen Sie die Abschaltzeit im eingeschalteten Zustand ein, wie in der Abbildung links gezeigt. 1. Aktuelle Uhrzeit 2. Timer öffnen 3. Zeitgesteuerte Abschaltzeit einstellen 4. Speichern

6. Beschreibung der Seite zur automatischen Start-Stopp-Funktion:

1. Knopf an 2. Wählen Sie die Starttemperatur des Geräts (3-10 °C) 3. Wählen Sie die Abschalttemperatur des Geräts (3-10 °C) 4.

Speichern 5. (A-Automatik) Im automatischen Ein-/Ausschaltmodus kann die gewünschte Temperatur durch Drücken der Tasten [+] und [-] eingestellt werden (0-40 °C).

6. Die Umgebungstemperatur des Gerätes ist die Referenztemperatur.

1. Der automatische Start-Stopp ist nur wirksam, wenn im Konstanttemperaturmodus gearbeitet wird. Das obige Diagramm zeigt: Stellen Sie die Temperatur auf 37 °C ein, schalten Sie die Temperatur auf 5 °C, schalten Sie das

Temperatur auf 5 °C, stoppen Sie die Heizung, wenn die Umgebungstemperatur des Geräts 42 °C beträgt, und schalten Sie die Heizung ein, wenn die Umgebungstemperatur des Geräts 32 °C beträgt (die zeitgesteuerte Ein-/Ausschaltung

Funktion ist auch wirksam).

Hersteller: Shanghaimuxinmuyeyouxiangongsi

Adresse: Shuangchenglu 803nong11hao1602A-1609shi, Baoshanqu, Shanghai 200000 CN.

Nach AUS importiert: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD NSW 2122 Australien

Importiert in die USA: Sanven Technology Ltd. Suite 250, 9166 Anaheim Place, Rancho Cucamonga, CA 91730

UK

REP

YH CONSULTING LIMITED.

Technischer Support und E-Garantie-Zertifikat

Uitschakelstatus	Inschakelstatus(handmatige modus)	Inschakelstatus(automatische modus)

1) Einschalten

4.3. Manuelle Ölbehandlung
