BRUKSANVISNING XMZ-W-D4 Vevor

Teknisk support och e-garanticertifikat www.vevor.com/support

DIESELVÄRMARE

Vi fortsätter att vara engagerade i att ge dig verktyg till konkurrenskraftiga priser. "Spara hälften", "Halva priset" eller andra liknande uttryck som används av oss representerar endast en uppskattning av besparingar du kan dra nytta av att köpa vissa verktyg hos oss jämfört med de stora toppmärkena och betyder inte nödvändigtvis att täcka alla kategorier av verktyg som erbjuds av oss. Du påminns vänligen om att verifiera noggrant när du gör en beställning hos oss om du sparar faktiskt hälften i jämförelse med de främsta stora varumärkena.

VEVOR®

TOUGH TOOLS, HALF PRICE

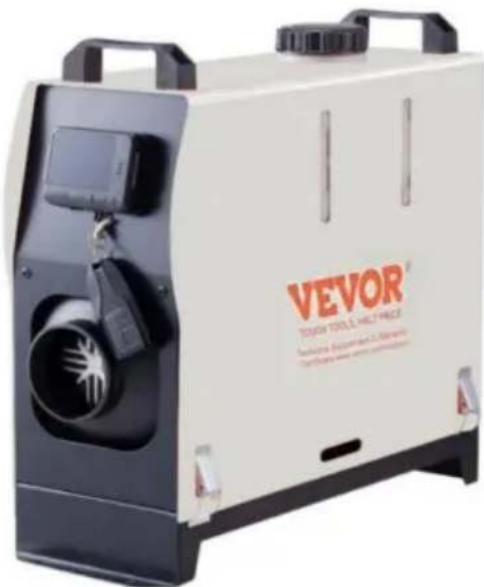

DIESELVÄRMARE

MODELL: XMZ-L-D4

Har du produktfrågor? Behöver du teknisk support? Kontakta oss gärna:

Teknisk support och e-garanticertifikat

Detta är den ursprungliga instruktionen, läs alla instruktioner noggrant innan du använder den. VEVOR reserverar sig för en tydlig tolkning av vår användarmanual. Utseendet på produkten är beroende av den produkt du fått. Ursäkta oss att vi inte kommer att informera dig igen om det finns någon teknik eller mjukvaruuppdateringar på vår produkt.

Symbol Symbol	Beskrivning
	Varning: För att minska risken för skador måste användaren läsa bruksanvisningen noggrant.
	Denna symbol, placerad före en säkerhetskommentar, indikerar en typ av försiktighetsåtgård, varning eller fara. Ignorerar denna varning kan leda till en olycka. För att minska risken för skador, brand eller elstöt, följ alltid rekommendationerna visas nedan.
	KORREKT AVFALLSHANTERING: Denna produkt omfattas av bestämmels av det europeiska direktivet 2012/19/EG. Symbolen som visar en korsad soptunna på hjul indikerar att produkten kräver separat sophämtning i Europeiska unionen. Detta gäller produkten och alla tillbehör märkta med denna symbol.Produkter märkta som sådana får inte kasseras med normal hushållsavfall, men måste lämnas till ett insamlingsställe för återvinning av elektriska och elektroniska apparater.
	Varning: Giftigt material. Var försiktig så att du inte kommer i kontakt med giftigt material.
	Varning: Brandfarligt material. Var försiktig så att du inte orsakar brand genom att antända brandfarligt material.

SÄKERHETSINSTRUKTION

WARNING:

Läs alla säkerhetsvarningar, instruktioner, illustrationer och specifikationer medföljer denna dieselvärmare. Underlåtenhet att följa alla instruktioner som anges nedan kan resultera i elektriska stötar, brand och/eller allvarliga skador.

1. Följande åtgärder får inte antas

ÿ Byt ut den viktiga komponenten i dieselvärmaren.ÿ Använd

reservdelar från andra tillverkare utan tillständ.

ÿ Följ inte instruktionerna och instruktionerna under installation eller drift.

1. Tillåt endast användning av originaltillbehör och reservdelar under installation och underhåll.

2. Värmare får inte användas på platser där de kan bilda brandfarlig ånga eller damm, till exempel:

ÿ Bränsledepå

ÿ Kollager

ÿ Timmermagasin

ÿ Spannmålsmagasin och liknande platser

ÿ Diesel/bensinstation

Och håll dig borta från bränsletankar, kompressionstankar, brandsläckare, kläder eller andra brandfarliga föremål.

1. Använd inte cigarettändare för start.

2. Använd inte värmaren på stängda och/eller oventilerade platser.

3. Värmarna ska vara avstängda vid påfyllning av bränsle.

4. Bryt inte strömmen under drift.

5. Om bränslet läcker eller rinner ut från värmares bränslesystem, vänligen kontakta VEVOR för reparation.

6. Placera avgasutloppet utanför för att förhindra inträngning av avgaser.

7. Under arbetets gång är det förbjudet att stänga av strömmen direkt till stoppa värmaren från att fungera.

8. Täta alla springor mellan monteringsplattan och karossen.

9. Maskinen slutar värmas efter övertemperaturskydd. Snälla gör det inte stänga av. Efter att maskinen är naturligt kyld och avstängd kan den vara startas om.

10. Efter att du har stängt av maskinen, vänligen koppla inte ur strömmen omedelbart förse. Det tar 3-5 minuter för maskinen att sluta fungera helt.

11. Efter att ha startat maskinen i 3-5 minuter kommer den att fungera normalt och värmas upp Vänta tålmodigt.

12. När värmaren precis startat är strömmen relativt hög, så det krävs en adapter med en spänning på 12-24V och en ström på 12A eller mer för strömförsörjningen.

13. Denna apparat kan användas av barn från 8 år och uppåt och personer med nedsatt fysisk, sensorisk eller mental förmåga eller bristande erfarenhet och kunskap om de har fått övervakning eller instruktioner om hur man använder apparaten på ett säkert sätt och förstår de inblandade farorna. Barn får inte leka med apparaten. Rengöring och användarunderhåll får inte utföras av barn utan tillsyn.

17. WARNING: Brandfarligt material

Var uppmärksam vid installation/användning, service och kassering av apparaten att det inte får finnas några brännbara ämnen runt avgasröret. Temperaturen på avgasröret är mycket hög när den

arbetar. Var försiktig så att du inte orsakar brand genom att antända brännbart material.

18. WARNING: Giftigt material

1. Under installation/användning, service och kassering av apparaten, vänligen installera apparaten

med utrymme för ventilation för att förhindra kolmonoxidförgiftning. Placera avgasutloppet utomhus för att förhindra att avgaser sipprar in.

SPARA DESSA INSTRUKTIONER

FCC-INFORMATION

FÖRSIKTIGHET: Ändringar eller modifieringar som inte uttryckligen godkänts av den part som ansvarar för efterlevnaden kan upphäva användarens behörighet att använda utrustningen!

Denna enhet uppfyller del 15 av FCC-reglerna. Driften är föremål för följande två villkor: 1) Denna produkt kan orsaka skadliga

störningar.

2) Denna produkt måste acceptera alla mottagna störningar, inklusive störningar som kan orsaka oönskad funktion.

VARNING: Ändringar eller modifieringar av denna produkt är inte uttryckligen godkända av partiet. Ansvar för efterlevnad kan ogiltigförklara användarens behörighet att använda produkten.

Obs: Denna produkt har testats och befunnits överensstämma med gränserna för en klass

B digital enhet i enlighet med del 15 av FCC-reglerna. Dessa gränser är utformade för att tillhandahålla rimligt skydd mot skadliga störningar i ett boende installation.

Denna produkt genererar, använder och kan utstråla radiofrekvensenergi, och om inte installeras och används i enlighet med instruktionerna, kan orsaka skadliga störningar på radiokommunikation. Det finns dock ingen garanti för det störningar kommer inte att inträffa i en viss installation. Om denna produkt orsakar skadliga störningar på radio- eller tv-mottagning, som kan fastställas av stänger av och sätter på produkten, uppmanas användaren att försöka korrigera störning av en eller flera av följande åtgärder. ä Rikta om eller flytta mottagningsantennen. ä Öka avståndet mellan produkten och mottagaren. ä Anslut produkten till ett uttag på en annan krets än den till vilken

mottagaren är ansluten.

ÿ Kontakta återförsäljaren eller en erfaren radio-/TV-tekniker för hjälp.

PRODUKTFUNKTION

1. Dieselvärmaren (nedan kallad värmaren) är oberoende av

original motorsystem. Den använder en 12-24V likström för att driva. Det finns

två typer av styrlägen för värmaren: automatisk styrning och manuell

kontrollläge. Värmaren använder lätt diesel, vilket motsvarar

omgivningstemperatur som bränsle, och den kan startas och köras normalt kl

en temperatur över 40N. Den inandade friska luften värms upp till varmluft genom

värmeväxlare av energin som kommer från förbränning av bränsle, sedan blåst dit det

behövs. Denna typ av värmare har fördelen av kompakt struktur, lätt, hög termisk effektivitet, ekonomi av

el och bränsle och enkel installation.

1. Värmaren blir av med skador på bilen som orsakats av det plötsliga insläppet temperatur, förbättrar temperaturen inne i bilen och förvärmer motorn

kylvätska för att undvika motorslitage vid låg temperatur. Befrämjar upptining av bilinteriör, bilstart och avfrostning av bilglas.

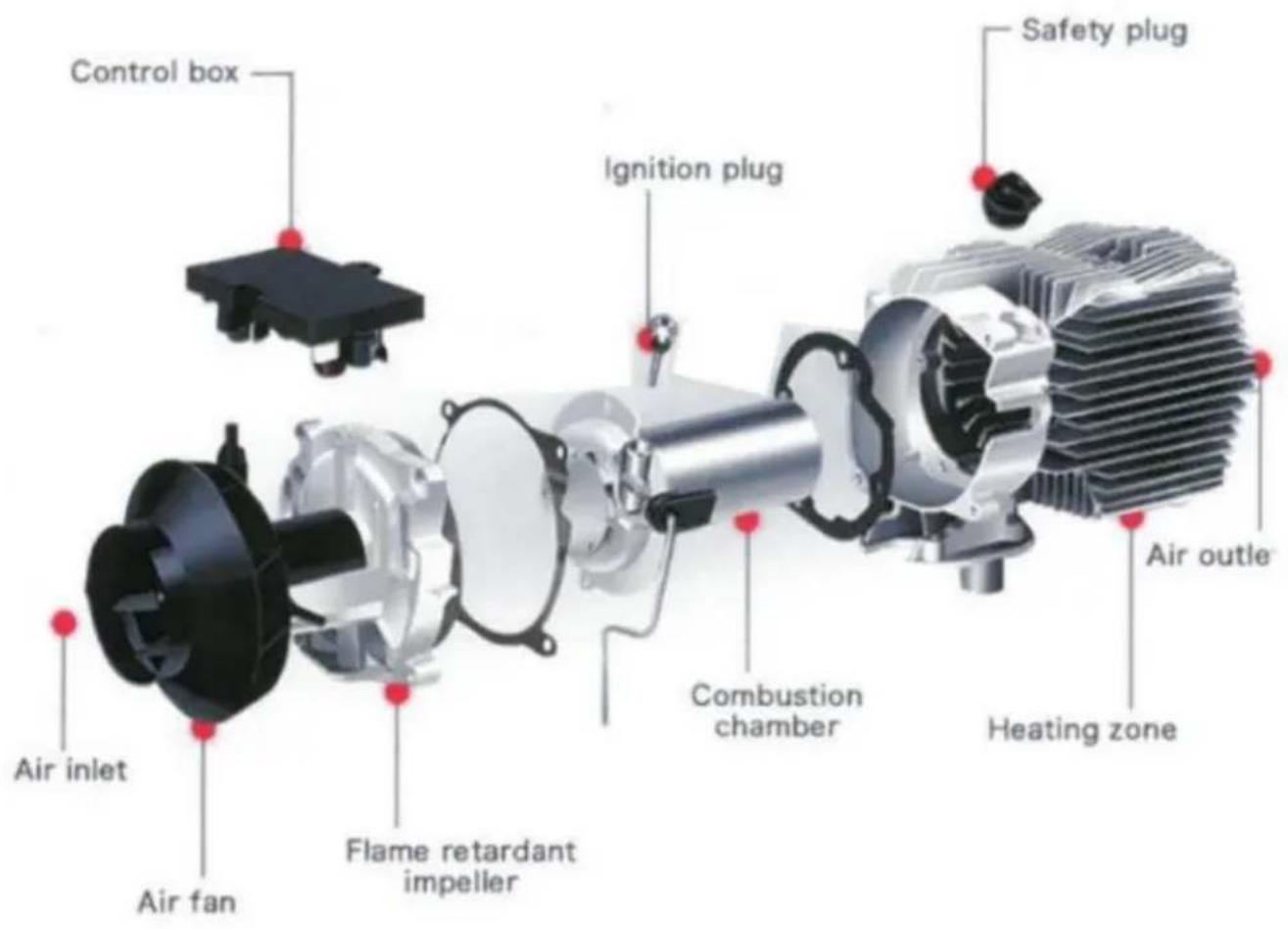

INRE STRUKTUR

Control box Ignition plug Safety plug Air inlet Air fan Flame retardant impeller Combustion chamber Air outlet Heating zone

INSTALLATIONSPOSITION

Truck 1 2 3 4

1. På medförarens benutrymme.
2. På hyttens bakvägg.
3. Förarstolens ryggstöd.
4. Inuti verktygslådan.

RV 1 2 3 4 5

1. Framför passagerarsätet.
2. Mellan förarsätet och passagerarsätet.
3. 3&4 under behållaren.
4. I bagageutrymmet.

Värmaren är huvudsakligen installerad i passageraren fordonets rum eller bagagerum. Om det inte kan installeras, fäst värmaren under undersidan av fordonet, men var försiktig med stänk.

excavator 1 2 3

1. Inuti förarsätet.
2. På hyttens bakvägg.
3. Inuti skyddslådan.

1. Monteras i garaget mot väggen
2. Det får inte finnas några främmande föremål blockerar de främre och bakre luftventilerna.
3. Inga brandfarliga material runt avgasrör

1. Monteras mot väggen på lagret
2. Det får inte finnas några främmande föremål som blockerar främre och bakre luftventilerna.
3. Inga brandfarliga material runt avgasröret rör

Installationen av maskinen kräver professionell personal för att installera den.

MODELL

Modell	XMZ-W-D4	XMZ-L-D4
Utseende
Effekt ZWH	8KW	8KW
Uppvärmning medium	Luft	Luft
Bränsle	Diesel	Diesel
Betyg	DC12-24V/40W	DC12-24V/40W

PACKLISTA

Modell		XMZ-W-D4 XMZ-L-D4
Huvudmotor		1	1
Inloppsrör		1	1
Avgasrör		1	1
Blåsrör		1	1
Fjärrkontroll		1	1
Ljuddämpare med 1 fäststycke och 2 skruvar		1	1
Blåsrörsklämma		2	2
Klämma		4	4
Rörklämma		2	2
Luftfilterelement		1	1
Mutter		4	4
Skruv för låshaken		10 10
Adapter		1	1
Fästsäte för avgasrör		1	1
Extern ledning		1	1
Skruvstång		4	4
Ljuddämpare fästskruv		1	1
Luftvind		1	1
Ljuddämparfäste		1	1

Se installationsschemat nedan och läs noggrant försiktighetsåtgärderna när installera eller använda:

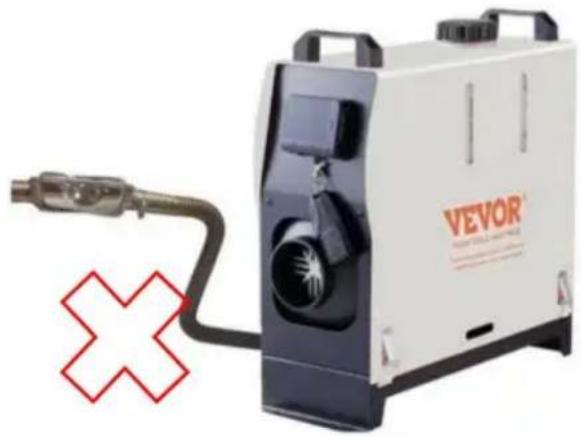

1. Ingen sidoinstallation:

ÿ Sidoinstallation av dieselvärmaren kommer att resultera i oljeläckage inuti maskinen efter en tids användning, producerar en stor mängd rök och kolmonoxid förgiftning. Lämna ett utrymme på 10 cm runt värmaren under installationen för att säkerställa bra ventilation.

ÿ Om du installerar värmaren i en byggnad: ÿ Med värmaren placerad inomhus: Gör hål i väggen för att avgasröret ska placeras utomhus. Uppmärksamma isolera avgasröret eftersom det kan bli mycket varmt och kan orsaka brand. ÿ

Med värmaren placerad utomhus: Det är nödvändigt att förlänga avgasröret för att undvika avgaserna från att sugas in i byggnaden från den bakre fläktpositionen värmare, vilket kan leda till kolmonoxidförgiftning.

Korrekt installationsriktningFelaktig installationsriktni

2. Försiktighetsåtgärder för strömförsörjningen:

ÿ Strömförsörjningen till dieselvärmaren måste uppfylla följande krav:

Spänning: 12-24V; Ström: y12A, antingen från en direkt strömkälla eller ett batteri.

När det drivs av ett batteri, ladda inte batteriet medan du använder värmaren som otillräcklig ström kan orsaka felfunktion. Säkerställ en fast och säker anslutning till batteriet. Användning av klämmor för fixering kan resultera i dålig kontakt.

ÿ Vid förlängning av strömkabeln för dieselvärmaren bör ledningsdiametern

vara >2ÿ. Att använda en tunn tråd kan leda till otillräcklig ström, vilket gör att värmaren inte att arbeta. Efter anslutning, använd isoleringstejp för att skydda anslutningen och förhindra elektriskt läckage, vilket kan leda till bränder.

ÿ Koppla inte bort strömmen när dieselvärmaren går på hög

temperaturer. Detta kan orsaka bakslag på grund av höga temperaturer. Upprepat att göra det kan orsaka permanent skada. Lösningar:

- Om strömmen bryts och du omedelbart sätter på värmaren: Vänta tills den interna värmen av värmaren har försvunnit helt innan den slås på för normal drift.

- Om värmaren slås på länge efter ett strömavbrott: ofullständig förbränning inuti kan producera en stor mängd rök. Vänta tills röken försvinner, och värmaren startar automatiskt och fungerar normalt.

3. Efter att värmaren har installerats måste du pumpa olja manuellt innan du slår på den:

ÿ Värmarens bränsleledning är lång. Innan värmaren startas, pumpa manuellt upp oljan till bränsleinloppet. Annars, när den är påslagen, tar värmaren över 30 minuter att upptäcka bränslet (unde denna tid kommer den kontinuerligt att kontrollera bränslesignalen). När tändstiftet känner av bränslet kommer det att antändas och värmas upp. Se användarhandboken för LCD-omkopplaren för detaljerade instruktioner om manuell bränslepumpning.

ÿ När du pumpar bränsle manuellt, pumpa bara upp till bränsleinloppet. Överpumpning kan resultera i att värmaren avger en stor mängd vit rök. Snabb lösning: Lossa bränsleledningen, sätt på värmaren och låt den stanna naturligt, starta den sedan igen. Upprepa denna process tills ingen rök avges. Återanslut bränsleledningen och slå på värmaren för att återgå till normal drift.

ÿ Efter start av dieselvärmaren, blås kontinuerligt in luft i luftröret med en luftpump eller en höghastighetsfläkt tills värmaren startar och fungerar normalt. Om vit rök dyker upp efter drift under en period: Detta indikerar att finfördelningsnätet är igensatt. Ta bort tändstiftet, ta ut finfördelningsnätet, rengör dess yta eller byt ut det mot ett nytt.

Varningar för strömförsörjning för dieselvärmare:

ÿ Krav på strömförsörjning för dieselvärmare: Spänning: 12-24V; Ström: y12A; Använd antingen en strömkälla eller ett batteri. ( Undvik att ladda batteriet medan du ger ström till värmaren, eftersom låg ström kan leda till funktionsfel. Säkerställ en säker batterianslutning utan att använda klämmor för att förhindra dålig kontakt. Användning av bilens cigarettändare som strömkälla rekommenderas inte på grund av otillräcklig ström.)

Det rekommenderas att använda högkvalitativt dieselbränsle vid tankning av dieselvärmaren. Andra typer av bränslen, såsom fotogen, vegetabilisk olja, bensin, spillolja etc., kan inte användas. Annars kan värmaren få en obehaglig lukt och felfunktion under drift.

INSTALLATIONSDIAGRAM

XMZ-W-D4 (horisontell typ)

När värmaren precis startat är strömmen relativt hög, så det krävs en adapter med en spänning på 12-24V och en ström på 12A eller mer för strömförsörjningen.

XMZ-L-D4

ÿVertikal typÿ

När värmaren precis startat är strömmen relativt hög, så det krävs en adapter med en spänning på 12-24V och en ström på 12A eller mer för strömförsörjningen.

För specifik installation, skanna QR-koden för att se installationen video

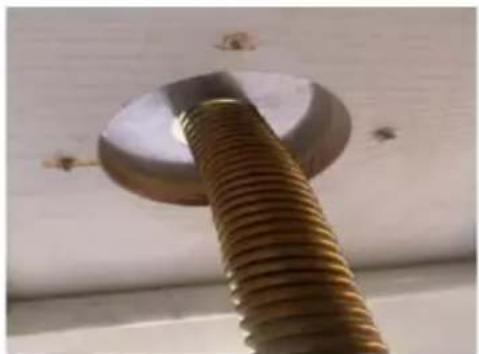

Steg 1: Borra ett 70 mm hål

Steg 2: Fäst delarna tillsammans

Steg 3: Skapa en laxstjärtsfog, och säkra fixturen

Steg 4: Installationen är klar

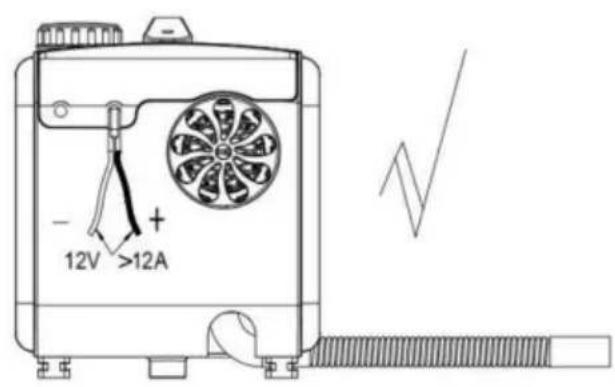

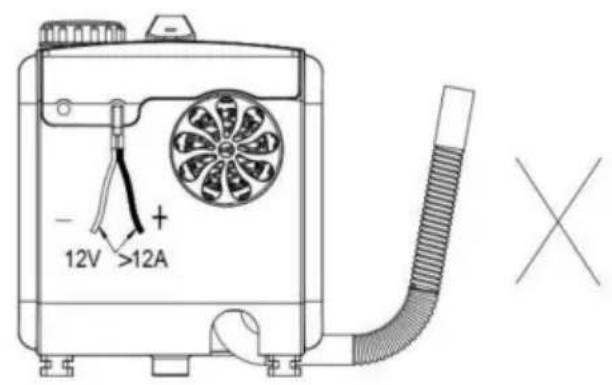

Varning:

1. Luftintaget får inte blockeras och håll inloppet öppet och rent.
2. Håll avgasröret rent. Avgasrörets utlopp ska hållas borta från allt brandfarligt för att undvika upphettning och antändning av brandfarligt gods och lastning

last på marken.

1. För att säkerställa optimal förbränning, kom ihåg att rökavgasröret kan inte placeras uppåt utan måste placeras horisontellt eller nedåt.

- 12V >12A

- 12V >12A

BRUKSANVISNING FÖR FJÄRRKONTROLL

Efter att ha startat maskinen i 3-5 minuter kommer den att göra det fungera normalt och värma upp. Vänta tålmodigt.

Det finns två typer av omkopplare: standarden utan Bluetooth-funktion och den avancerade med Bluetooth-funktion.

a det 8:30 8:30 1 2 3 4

Standard utan Bluetooth-funktion:

Körlägesdeklaration:

Värmaren har en manuell inställning, ett effektläge och en automatisk konstant

temperaturläge. I automatiskt läge, beroende på temperaturen

skillnaden mellan inställningen och rummet, justerar värmaren automatiskt

uteffekt. I manuellt läge är det justerbara effektområdet för nivå 1 \~ 10, och i automatiskt läge är inställningstemperaturen justerbar för 8 \~ 36 y

(46,4ÿ \~ 96,8ÿ).

Instruktion:

ÿ Slå PÅ/AV värmaren: Tryck på ON/OFF-knappen för att slå PÅ eller AV värmare.

ÿ Ändra körläge: Tryck på ON/OFF-knappen i mer än 3 sekunder för att ändra driftläge för värmaren. Den kommer att loopa i manuellt läge och automatiskt läge.

ÿ Justera temperaturenheter (°C och ÿ): I automatiskt läge, tryck på UPP knapp mer än 3s för att växla mellan °C och ÿ.

ÿ Justera uteffektnivå eller inställning av temperatur: I manuellt läge, använd UPP- och NED-knapparna för att justera uteffekten. I automatiskt läge, använd UPP- och NER-knapparna för att justera temperaturinställningen.

ÿ Auktorisering av fjärrkontroll: När kontrollenheten är i "Av"-status, tryck på och håll ner UPP-tangenten i mer än 2 sekunder tills displayen visar "rte", sedan släpp UPP-knappen. Tryck sedan på valfri tangent på fjärrkontrollen. När kontrollenheten återgår till avstängd status, det betyder att auktoriseringen har lyckats. Om inte, upprepa ovanstående operation.

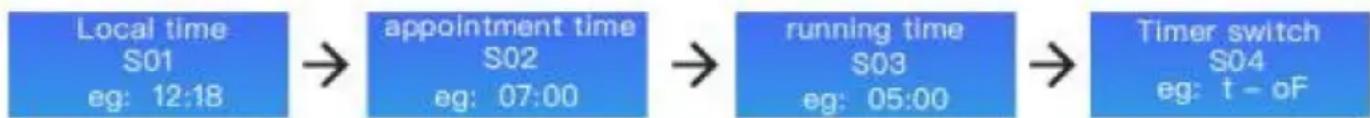

ÿ Tidsinställning: När styrenheten är i "På"-status, tryck på DOWN-knappen för mer än 2 sekunder tills skärmen visar en digital "S01" och klicka sedan på UPP eller ÿ DOWN-knappen för att välja ett projekt. Det kommer att gå i ett projekt.

ÿ Tryck på ON/OFF-tangenten mer än 2 sekunder till redigeringsläge och klicka på ON/OFF-tangenterigen för att avsluta redigeringsläget. I redigeringsläget blinkar displayen de inställda data, den drifttid inställt område 0,5 \~ 10 timmar, och inställt steg 0,5 timmar. Medan Timerbrytaren visar t-oF, timern är inaktiverad; visa t-på Timern är aktiverat.

ÿ Välj språk: Medan kontrollenheten är på, tryck och håll ner ON/OFF-knappen och NER-tangenten i mer än 3 sekunder för att ändra språket på högtalare. Den växlar mellan alternativ som "u-OF" (tyst), "u-En" (engelska), "u-Ge" (tyska) och "u-Ru" (ryska).

ÿ Exekvera oberoende bränslepumpningsprogram: När styrenheten är i AV-status, slå först på den och tryck och håll nere NED-knappen i mer än 7 sekunder tills displayen visar "300". Släpp NER-tangenten och pumpen börjar pumpa bränsle. Displayen visar den återstående tiden (in sekunder) för detta program. När den återstående tiden när "0", pumpningen programmet är klart. Genom att trycka på ON/OFF-knappen stoppas programmet.

Varning:

När du kör detta program, var uppmärksam på att inte pumpa in för mycket bränsle i värmare.

Feldisplay:

När värmaren går sönder blinkar displayområdet med en felkod, och feltypen är visas i tabellen nedan:

koda	Metod för hantering av felmeddelanden
E-01	Onormal spänning	1. Kontrollera att värmarens matningsspänningstyp matchar faktisk fordonsspänning.2. Kontrollera att matningsspänningen inte är högre än 18V resp lägre än 9V.3. Kontrollera att huvudkabelns kontaktdon inte sitter löst ansluten.
E-03	Tändstift abnormitet	1. Kontrollera om tändningskontakten är felaktigt ansluten.2. Tändstiftet är trasigt; byt ut tändstiftet.3. Huvudkortet är felaktigt; byt ut huvudkortet.
E-04	Oljepump abnormitet	1. Kontrollera om oljepumpens plugg är lös och ansluten falskt.2. Kontrollera att huvudkabelstammen är fränkopplad.3. Oljepumpen är defekt; byt ut oljepumpen.
E-05	Hög temperatur skydd	1. Felaktig eller felaktig typ av ugnstemperatursensor; byt ut sensorn.2. Huvudkortet är felaktigt; byt ut huvudkortet.
E-06	Fläkt abnormitet	1. Kontrollera om bilens fläkthjul har fastnat.2. Kontrollera om fläktpluggen är lös och felaktigt ansluten.3. Fläkten är defekt; byt ut fläkten.4. Kontrollera om vindhjulets induktionsmagnet är saknas eller har fel polaritet.5. Kontrollera om huvudkortets vindhastighetssensor ärnormal.6. Huvudkortet är defekt. Byt ut huvudkortet.
E-08	Flamma ut pga till brist på olja	Kontrollerar bränsletanken för brist på olja.
E-09	Överhettad skydd sensor	1. Detektera om utgående lufttemperaturgivare kontakten är lös och felaktigt ansluten.2. Luftutloppssensorn är defekt, byt ut huvudkortet.3. Huvudkortet är felaktigt; byt ut huvudkortet.
E-10	Sekundär start misslyckades	1.Kontrollera om oljepumpen fungerar.2. Kontrollera om oljekretsens gränssnitt hänger vax och blockerade.

Tillverkare: Shanghaimuxinmuyeyouxiangongsi

Adress: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, shanghai 200 000 CN.

Importerad till AUS: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD NSW 2122 Australien

Importerad till USA: Sanven Technology Ltd. Suite 250, 9166 Anaheim Place, Rancho Cucamonga, CA 91730

UK

REP

YH CONSULTING LIMITED.

Teknisk support och e-garanticertifikat
