BEDIENUNGSANLEITUNG SCA-80W Vevor

E-CrossStu GmbH Mainzer Landstr.69, 60329 Frankfurt am Main.

VEVOR®

TOUGH TOOLS, HALF PRICE

E-CrossStu GmbH Mainzer Landstr.69, 60329 Frankfurt am Main.

VEVOR®

TOUGH TOOLS, HALF PRICE

Technischer Support und E-Garantie-Zertifikat: www.vevor.com/support

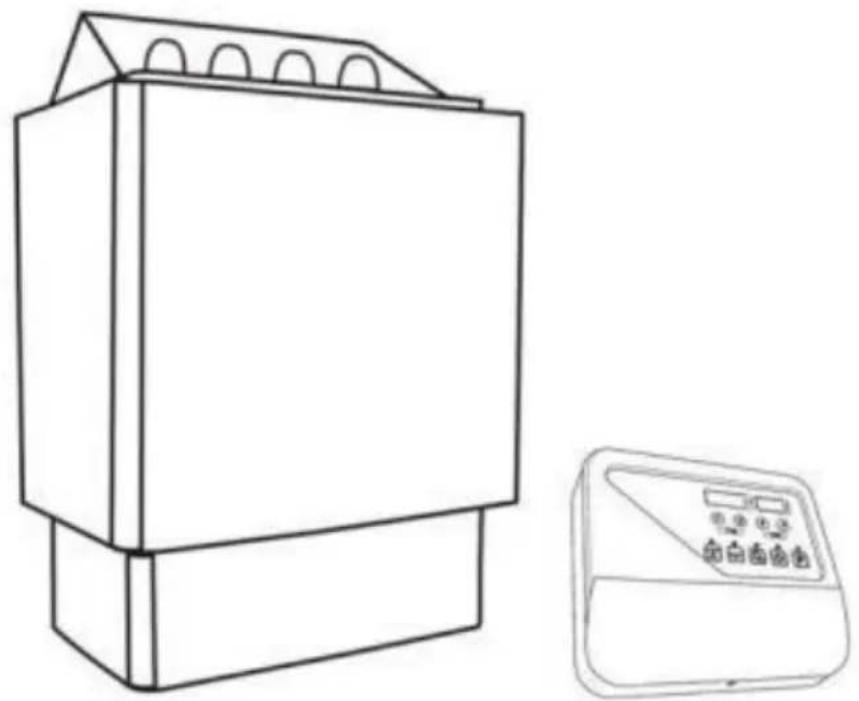

SAUNAOFEN

MODELL: SCA-60W/SCA-80W

Wir sind weiterhin bestrebt, Ihnen Werkzeuge zu wettbewerbsfähigen Preisen anzubieten. "Sparen Sie die Hälfte", "Halber Preis" oder andere ähnliche Ausdrücke, die nur von uns verwendet werden,

stellen eine Schätzung der Einsparungen dar, die Sie durch den Kauf bestimmter Werkzeuge erzielen könnten,

im Vergleich zu den großen Top-Marken und bedeuten nicht unbedingt eine Abdeckung aller von uns angebotenen Werkzeugkategorien. Wir erinnern Sie freundlich daran, sorgfältig zu überprüfen,

wenn Sie bei uns eine Bestellung aufgeben, ob Sie tatsächlich die Hälfte im Vergleich zu den Top-Großmarken sparen.

Modell: SCA-60W/SCA-80W

Brauchen Sie Hilfe? Kontaktieren Sie uns!

Haben Sie Produktfragen? Benötigen Sie technische Unterstützung? Kontaktieren Sie uns gerne:

Technischer Support und E-Garantie-Zertifikat www.vevor.com/support

Dies ist die Originalanleitung. Bitte lesen Sie alle Anweisungen sorgfältig durch, bevor Sie das Gerät in Betrieb nehmen. VEVOR behält sich eine klare Auslegung unserer Bedienungsanleitung vor. Das Aussehen des Produkts hängt vom gelieferten Produkt ab. Bitte haben Sie Verständnis dafür, dass wir Sie nicht erneut über Technologie- oder Software-Updates informieren.

SICHERHEITSHINWEISE

1. Stromschlaggefahr----Um die Gefahr eines Stromschlags zu vermeiden, müssen alle Installationen und entsprechenden Wartungsarbeiten von qualifiziertem Personal durchgeführt werden.
2. Die Saunabaddauer sollte weniger als eine halbe Stunde betragen. Langes Baden kann zu Herzrasen, Herzschmerzen, Schwächegefühl oder Schwindel führen. Bei Auftreten der oben genannten Symptome sollte der Saunabesuch sofort beendet werden.
3. Saunabäder können bei den Badenden Verspannungen verursachen. Personen mit einem der folgenden Symptome sollten daher unter ärztlicher Aufsicht in die Sauna gehen:

A. Schwanger sein. B. Eine Herzerkrankung haben. C. Hoher Blutdruck. D. Sie haben eine Erkrankung des Kreislaufsystems. E. Nach dem Trinken. F. Nach der Einnahme von Medikamenten. G. Diabetes. H. Fühle mich nicht wohl.

1. Kinder müssen während des Saunabadens von Erwachsenen begleitet werden.
2. Verbrühungsgefahr: Während des Heizens darf der Saunaofen nicht berührt oder bewegt werden. Halten Sie mindestens 30 cm Abstand zum heißen Ofen.
3. Verwenden Sie nur normales Trinkwasser. Wenn Wasser mit anderen Stoffen in das Steinfach gegossen wird, können die Heizelemente beschädigt werden. Dies geht über unsere Garantie hinaus. Verwenden Sie niemals chemisch behandeltes Wasser (wie etwa Spa- oder Poolwasser) für die Heizung.

Nach dem Erhitzen der Saunasteine wird für jeden Aufguss nicht mehr

100 ml Wasser empfohlen.

1. Beim ersten Saunabad können Gerüche auftreten, da das Rostschutzmittel für

Heizelemente, die nach dem Einschalten des Saunaofens beim Öffnen

Saunatür nach etwa 10 - 15 Minuten verschwinden.

Symbol Beschreibung

Symbol	Symbol Beschreibung
	Warnung - Um das Verletzungsrisiko zu verringern, mu Benutzer die Lesen Sie die Bedienungsanleitung sorgfältig durch.
	Wechselstrom
	Dieses Symbol vor einem Sicherheitshinweis weist auf Art von Vorsicht, Warnung oder Gefahr. Das Ignorieren Warnung kann zu einem Unfall führen. Um das Risiko von Verle Feuer oder Stromschlag, bitte befolgen Sie immer die Empfehlung unten gezeigt.
	Gefahr! Gefahr von Personen- und Umweltschäden! Gefahr du Stromschlag! Gefahr von Personenschäden durch Stromsd
	Dieses Produkt unterliegt den Bestimmungen der Europäi Richtlinie 2012/ 19/EG. Das Symbol einer durchgestrichenen Müllt durch zeigt an, dass das Produkt einer getrennten Ents bedarf Sammlung in der Europäischen Union. Dies gilt für das und alle mit diesem Symbol gekennzeichneten Zubehör Produkte gekennzeichnetdürfen nicht mit dem normalen Hausmüll entsorgt wer sondern müssen zu einer Sammelstelle für das Recycling von und Elektronikgeräten gebracht werden. elektronische Geräte.

PARAMETERLISTE

Modell	SCA-60W	SCA-80W	SCA-90W
Stromspannung	400 V 3 N50/60 Hz	400 V 3 N50/60 Hz	400 V 3 N50/60 Hz
Leistung	6 kW	8 kW	9 kW
Temperaturbereich	35-110°C	35-110°C	35-110°C
Anwendbarer Raum	176,5-317,8ft3	282,5-423,7ft3	317,8-459ft3

ERSATZTEILLISTE

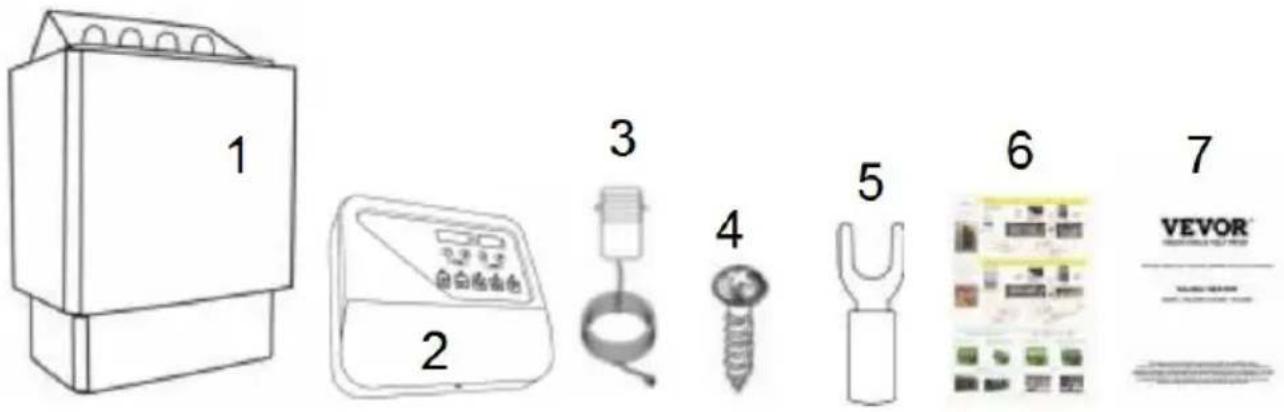

ARTIK EL	BESCHREIBUNG	MENGE
1	Saunaofen	1
2	Sauna-Bedienfeld	1
3	Temperatursensoreinheit	1
4	M4* 12mm Halterungsschrauben (für Sauna-Bedienfe	3
	M4* 12mm Halterungsschrauben (für Temperatursensoreinheit)	2
	M6*40mm Halterungsschrauben (für Saunaofen)	2
	M6* 16mm Halterungsschrauben (für Saunaofen)	2
5	Gabelklemmen (10 Stück für Bedienfeld, 5 Stück Saunaofen)	15
6	Anleitungsplakat zur Verkabelung und PlatzierungSaunasteine	1
7	Produkthandbuch	1

INSTALLATIONSANWEISUNGEN

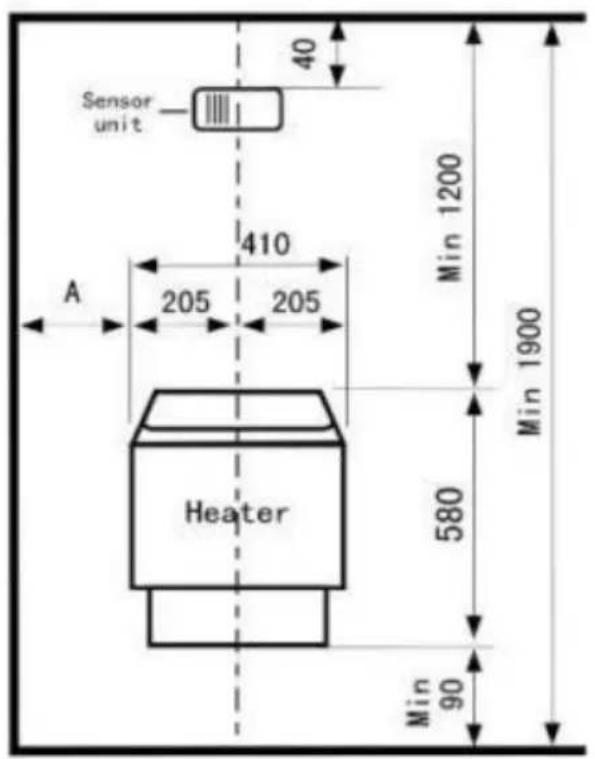

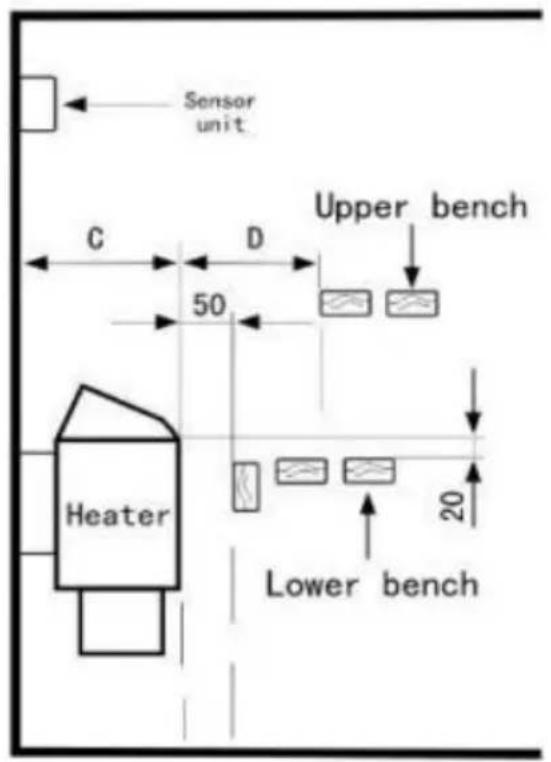

Einbauschema von Temperaturfühler und Saunaofen

Temperatursensor und Saunaofen müssen streng nach den folgenden Diagrammen installiert werden. (Siehe Abb. 3 und Abb. 4)

Im Lieferumfang des Bedienfelds ist ein hitzebeständiges Kabel von 3 Metern Länge enthalten, das mit normalen Schwachstromkabeln bis außerhalb der Saunakabine verlängert werden kann.

Die Nichtbeachtung dieser Anweisungen führt zu zu hohen Temperaturen und Brandgefahr (Einheit: mm).

Modell			SCA-30 W	SCA 45 W	SCA-6 0W	SCA 8 0W	SCA 9 0W
Leistung	KW		3.0	4.5	6	8,0	9,0
Saunar aum	Volume n ( m3 )	Mindest	2	3	5	8	9
		Max	4	6	9	12	13
	Höhe min. (cm)		190	190	190	190	190
Mindestabstand vom Heizgerät zu	Seite und Rückwand min ( cm )		5	8	10	13	13
	Wenn 500 mm über dem Bodenschutzgeländer min. (cm)		5	8	15	20	20
	Decke min. (cm)		110	110	110	110	110
	Boden Min. (cm)		18	18	18	18	18
Kabel zu	400 V (mm2)		1,5	1,5	1,5	2.5	2.5

Bemerkung: 1. Die oberen Schrauben müssen fest angezogen sein, d. h. der Abstand zwischen Schraubenkopf und Wand beträgt mindestens 3 mm.

Hinweis: 2. Die Wand hinter dem Heizgerät darf nicht mit Materialien wie Asbestzement, Asbestplatten usw. abgedeckt werden, da eine solche Deckschicht zu hohen Temperaturen und Verbrennungsgefahr führen kann.

Hinweis: 2. Die Wand hinter dem Heizgerät darf nicht abgedeckt werden.

Materialien wie Asbestzement, Asbestplatten und so weiter, weil diese eine solche Deckschicht zu hohen Temperaturen und Verbrennungsgefahr führen können.

Anmerkung: 3. Für Wände und Decke müssen geeignete Materialien

Modell	Leistung ( kW )	Saunaraumvolumen ( m3 )		Vorschlag Heizzeit
		Mindest	Max	(28-70°C)
SCA-60W	6	5	9	30-50 Minuten
SCA-80W	8	8	12	30-50 Minuten
SCA-90W	9	9	13	30-50 Minuten
Die oben angegebene Heizzeit sollte erreicht werden, einschließlich. Aber nicht beschränkt auf diese:1. Raumthermometer gegenüber dem Saunaofen, nahe der Decke installiert .2. Die Saunakabine wird im Innenbereich mit einer Isolierung zur Diffusionsverhinderung installiert .3. Stellen Sie den Temperaturregler auf das Maximum ein .

INSTALLATION DES TEMPERATURSENSORS

1. Befestigen Sie die Sensoreinheit mit Schrauben an der Wand direkt über dem Sauna-Heizgerät in der Saunakabine. Den Mindestabstand entnehmen Sie bitte dem Diagramm (siehe Abb. 3).

1. Verbinden Sie das Kabel der Sensoreinheit mit dem Stromkreis des Bedienfelds.

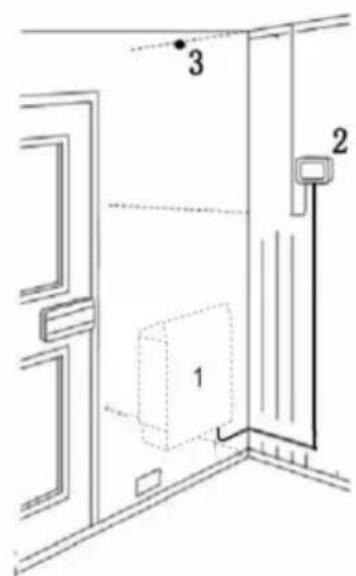

(Punkt 1: Saunaofen im Saunaraum, Punkt 2: Saunasteuerung-Panel außerhalb der Saunakabine, Punkt 3: Temperatursensoreinheit innerhalb der Saunakabine)

GRENZWERTKONTROLLE

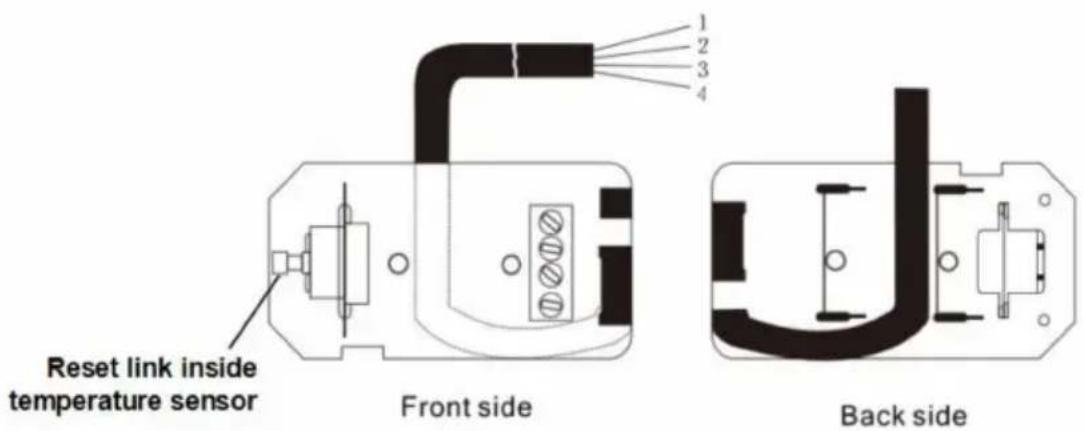

Als Sicherheitsmerkmal ist ein Überhitzungsschutz eingebaut, der verhindert, dass

die Heizung im Falle eines Fehlers, wie z. B. eines Problems mit dem falschen Einbauort des Temperatursensors oder eines Problems mit dem Thermostat, weiterheizt.

Wenn die Sensortemperatur im Saunaraum 130 °C erreicht,

unterbricht die Reset-Verbindung in der Sensoreinheit automatisch die

Stromzufuhr.

Wenn Sie das Problem der Überhitzung behoben haben, müssen Sie die Reset-Taste drücken.

manuell verknüpfen

Abb. 2

SCHUTZGELÄNDER

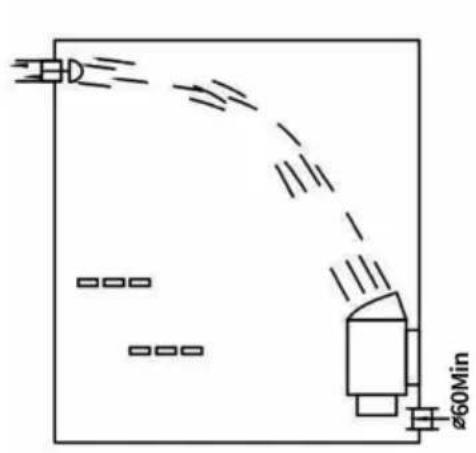

Bitte beachten Sie die Mindestabstände in Abb. 6, wenn ein Geländer für die Heizung gewünscht ist.

BEDIENUNG DES BEDIENFELDS (NACH DEM EINSCHALTEN)

Das Bedienfeld ist spritzwassergeschützt und muss außerhalb der Sauna installiert werden

Raum, ein trockener Ort in der Nähe der Sauna wird empfohlen.

Die Temperatursensoreinheit muss an der Wand im Inneren der Sauna installiert werden

Zimmer.

Bitte beachten Sie den Mindestsicherheitsabstand zum Saunaofen während

Installation (siehe Abb. 3), die im Installationsdiagramm enthalten ist. Wenn Sie diese nicht befolgen, kann es zu Verbrennungen an der Holzwand kommen.

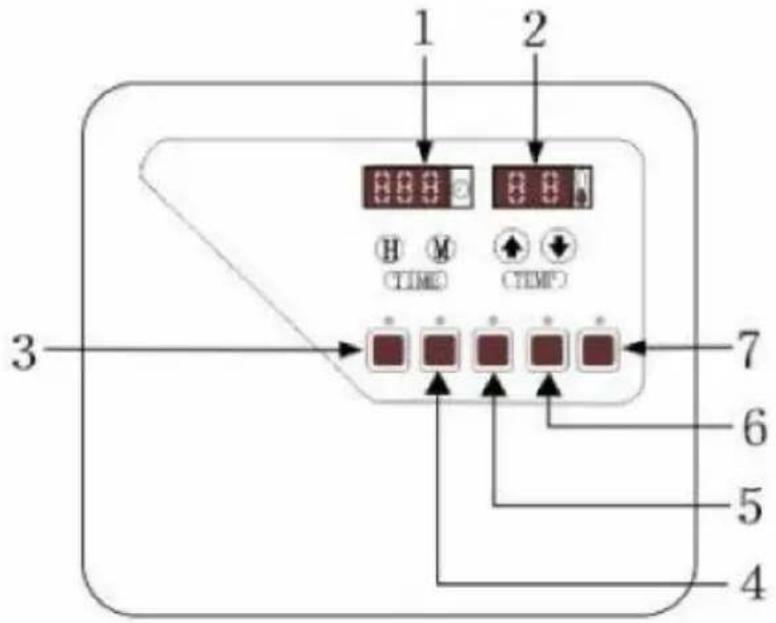

ARTIKEL	BESCHREIBUNG
1	Zeitplan
2	Temperaturtabelle
3	Vorbereitung zum Platzieren
4	Kontrollzeit
5	Ozonausgabe (optional)
6	Kraft des Raumlichts
7	Leistung der Heizung

1. Aktuelle Zeit anpassen:

Drücken Sie „H“, um die Stunde einzustellen, bis die Zahl stabil bleibt, drücken Sie dann „M“, um

Minuten einzustellen.

2. Temperatur einstellen:

Drücken Sie „P“, um die Temperatur einzustellen, und drücken Sie dann „▲“ oder „▼“, um die

Temperatur, bis der Wert nach etwa 3 Sekunden stabil ist

(Einstellbereich 35–110 °C/95–230 °F, Standardtemperatur ist 60 °C/140 °F)

3. Arbeitsmodus:

3.1 Normaler Arbeitsmodus

Drücken Sie „P“, um den Saunaofen direkt zu starten. Die Betriebszeit kann 4

Std.

3.2 Voreingestellter Arbeitsmodus

A. Autostart-Einstellung (max. 24 Stunden):

Drücken Sie „Zum Platzieren vorbereiten“, um die Zeit festzulegen, und drücken Sie dann „H“ und „M“, um die Zeit einzustellen

vor dem „P“ zum Beenden.

B. Auto-Stop-Einstellung (Min. 10 Minuten, Max. 4 Stunden):

Drücken Sie „Steuerzeit“, um die Zeit einzustellen, und drücken Sie dann „H“ und „M“, um die Zeit einzustellen.

vor dem Ende des Zeitplans blinken.

Bemerkung:

Schritt 1: 3.1 und 3.2.A müssen während der Außerbetriebnahme des Saunaofens ausgeführt werden ;

Schritt 2: und 3.2.B müssen während des Betriebs des Saunaofens ausgeführt werden)

Saunasteine

Es wird empfohlen, alle Saunasteine abzuspülen, um alle

Flecken oder Staub zu entfernen. Die größten Steine sollten unten platziert werden. Legen Sie die Steine nicht zu dicht auf, um die Luftzirkulation im Saunaofen nicht zu blockieren.

Wenn die Steine zerbrechen oder zerbröckeln, sollten neue Steine eingelegt werden.

Nach dem Saunagang ausreichend Saunasteine (10-15 kg) in den Saunaofen geben.

die Installation von Saunaofen und Steuerung.

AUFMERKSAMKEIT:

Saunasteine müssen von bester Qualität sein, da die Temperatur in der Sauna

extrem hoch ist. Steine von minderer Qualität können der Hitze nicht standhalten und

sie können aufgrund der enormen Hitzeeinwirkung leicht zerbrechen oder zerbröckeln,

- 10 - die Heizelemente beschädigen können. Oder diese Steine können die Wärmezirkulation beeinträchtigen, weil sie leicht oxidieren, dann kann der Saunaofen

beschädigt werden, wenn der Stein erhitzt oder mit Wasser übergossen wird, um

Dampf zu erzeugen.

Zeit zum Aufgießen des Saunasteins:

Der richtige Zeitpunkt für das Aufgießen der Saunasteine ist, wenn die Steine

heiß genug sind für die vollständige Verdampfung des Wassers, etwa eine Stunde nach

Einschalten des Saunaofens mit Saunasteinen.

Fangen Sie klein an - gießen Sie nur eine kleine Menge Wasser (etwa eine halbe Tasse,

50–80 ml) auf die Steine auf Ihrem elektrischen Heizgerät.

Passen Sie die Menge entsprechend an – erhöhen oder verringern Sie sie schrittweise,

basierend auf Ihrem Komfortniveau.

Vermeiden Sie es, es zu übertreiben - wenn Sie bemerken, dass Wasser aus dem Boden läuft,

wenn die Heizung ausfällt, bedeutet dies, dass Sie zu viel Wasser eingefüllt haben oder dass die Steine nicht heiß genug sind, wodurch das Gerät möglicherweise beschädigt wird oder ein Sicherheitsrisiko entsteht.

BELÜFTUNG

Für ein wohltuendes Saunabad ist eine gute Mischung von heißer und kalter Luft in der Saunakabine wichtig. Ein weiterer Grund für die Belüftung ist, die Luft um den Saunaofen zu ziehen und die Wärme in den entferntesten Teil des

Saunaraums zu bringen.

Die Einlassöffnung mit einem Durchmesser von mehr als 6 cm sollte installiert werden

unterhalb des Saunaofens. (Siehe Abb. 5)

Die Auslassöffnung sollte diagonal gegenüber der Einlassöffnung installiert werden, ihre

Es wird empfohlen, die Plattform im Saunaraum so weit wie möglich zu platzieren,

möglichst von der Einlassöffnung. Der Durchmesser der Auslassöffnung sollte doppelt so groß sein.

groß wie der Einlass, kann es weit vom Boden entfernt und unter dem Boden installiert werden

der oberen Bank.

GARANTIE

Für die folgenden Situationen kann keine Garantie übernommen werden:

1) Installation oder Demontage der Innenstruktur durch Laienpersonal; 2) Schwankungsbereich der Versorgungsspannung >±10% ; 3) Ungeeignete Steine im Betrieb des Saunaofens; 4) Installation ohne Befolgung der Maßangaben im Handbuch.

FEHLERBEHEBUNG

Symptom	Mögliche Ursache	Abhilfe
„E1“ wurde auf d Anzeigefeld	Temperatursensoren Messung Stromkreis unterbrochen.	Überprüfen Sie die Kabel: Temperatursensor und ihre Anschlüsse (siehe Abb. 2 Abb. 7) auf Fehler.
Keine Hitze	Überhitzungsschutz Messkreis gebrochen	Drücken Sie die Überhitzungstaste Link zum Zurücksetzen des Beschütze innerhalb der Temperatur Sensoreinheit. (siehe Abb.
Kein Licht auf de Display Bedienfeld	Anschlusskabel zwischen Anzeigefeld und Powerpanel mit Fehler.	Überprüfen Sie die Kabe Anschlüsse zum Lösen.

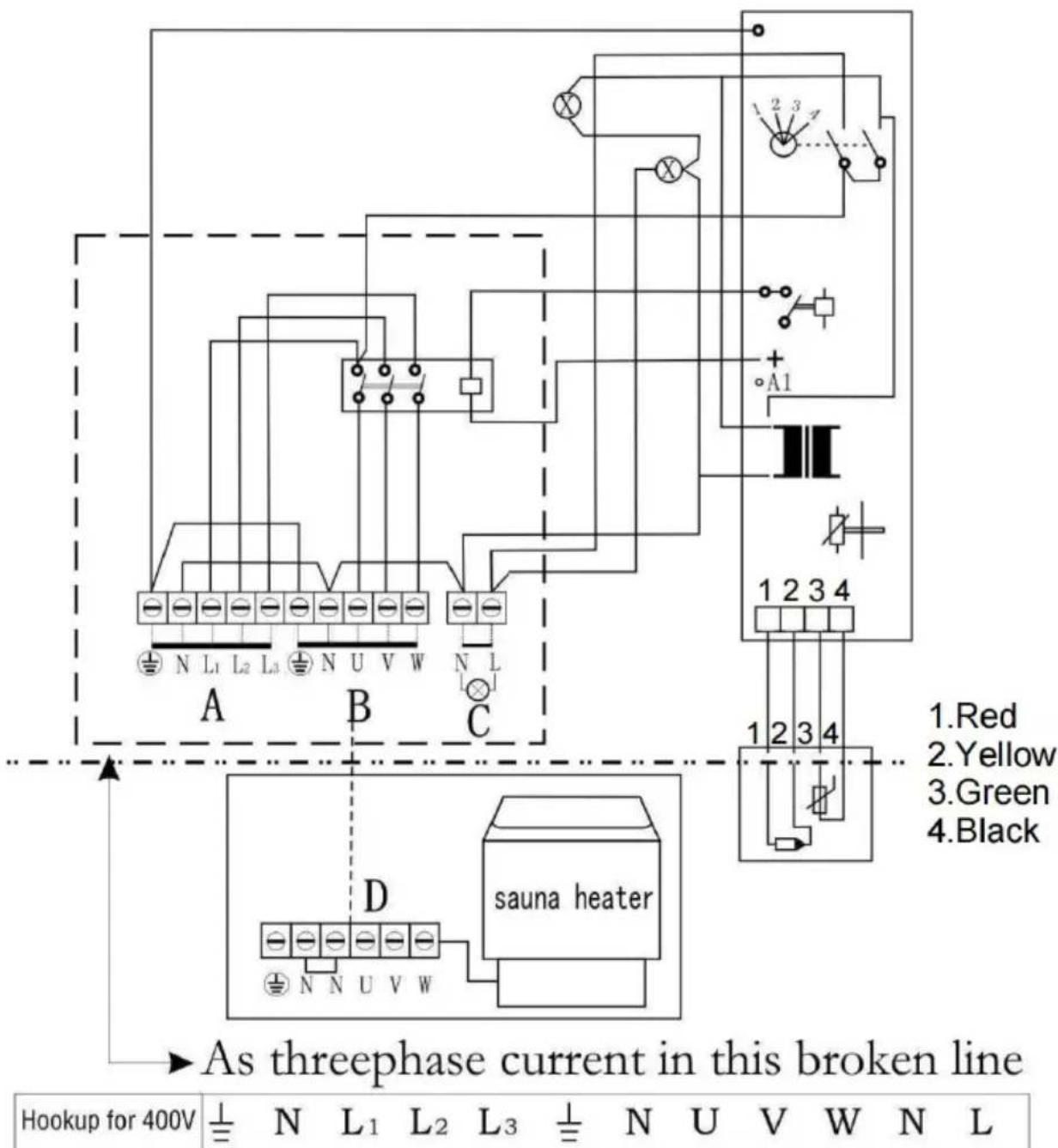

BEIGEFÜGTES DIAGRAMM

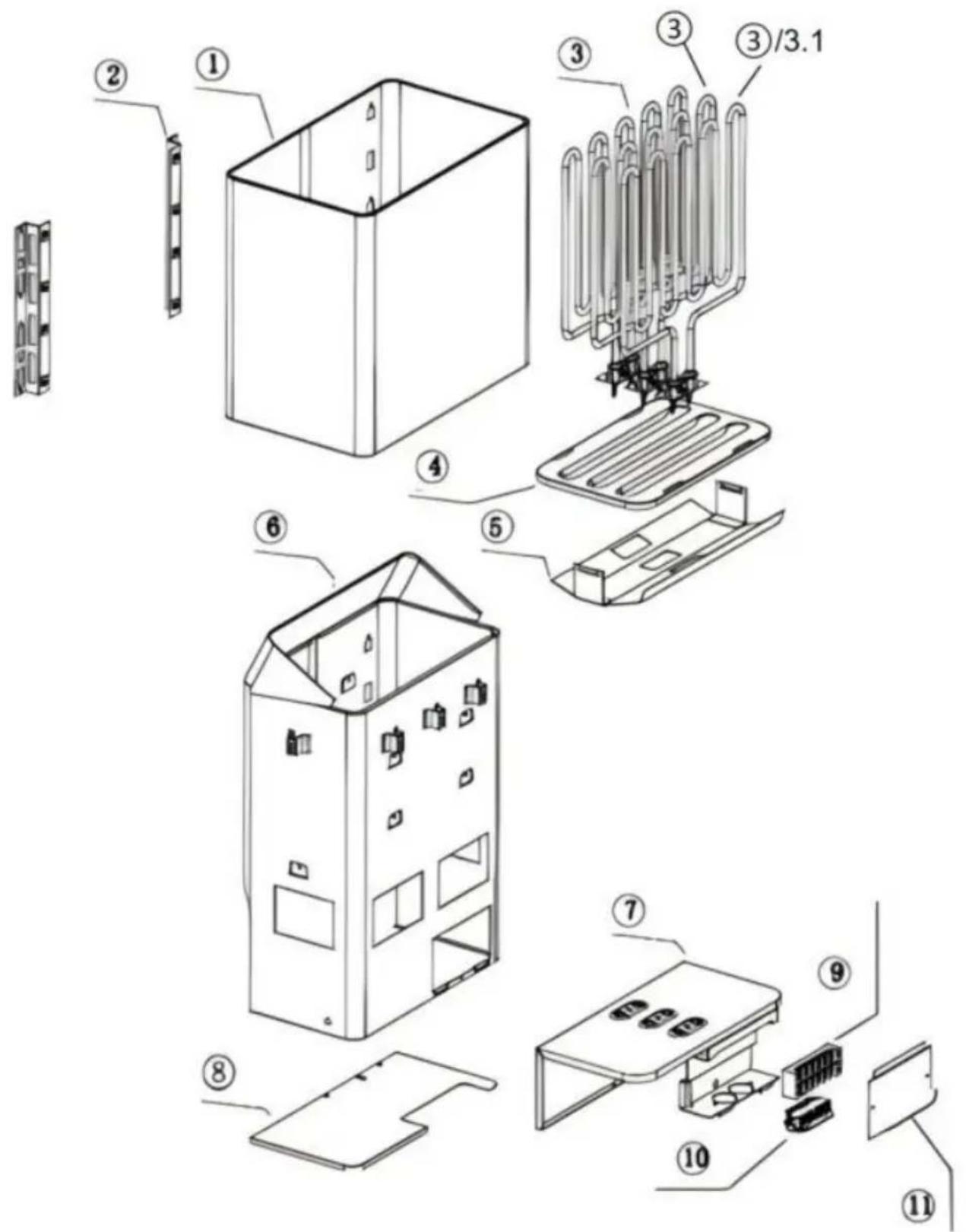

Produktaufschlüsselungsdiagramm

Artikel	Name	MENGE
1	Körperabdeckung	1
2	Wandmontagegestell	1
3	Heizkörper	3
4	SCA-Steinhalter	1
5	SCA-Reflexionsblatt zur Mitte	1
6	Körper	1
7	Heizelementhalter	1
8	Untere Abdeckung	1
9	Anschluss	1
10	Kabelklemme	1
11	Techplate	1
SCA-90 W Heizelement
3	3kW Heizelement	2
3.1	2760W Heizelement	1

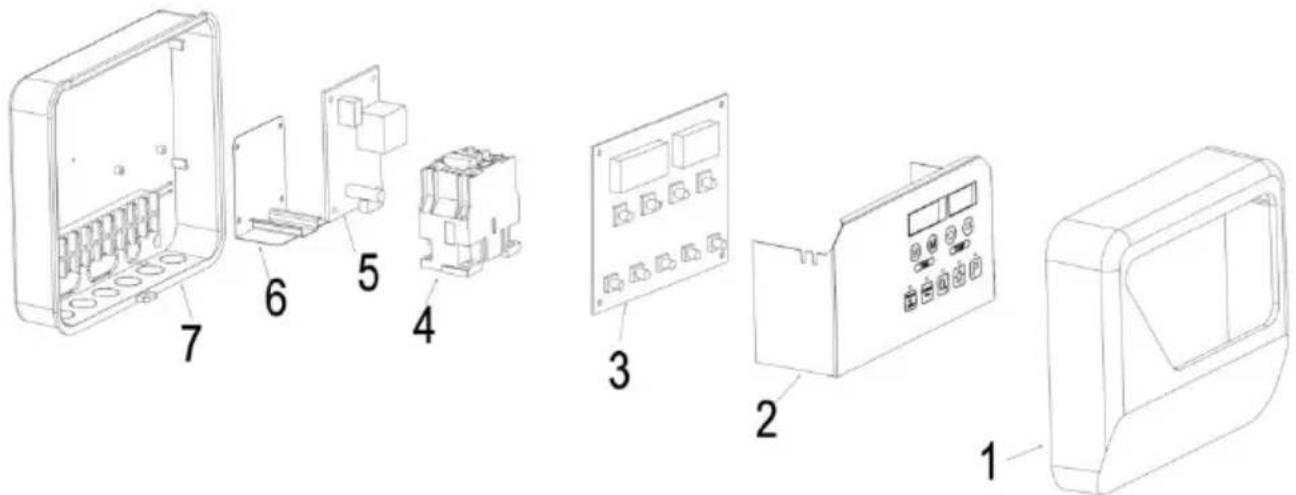

Blockdiagramm des Controllers

Artikel	Name	MENGE
1	Vordere Abdeckung	1
2	Anzeige- und Bedienfeld	1
3	Anzeigeplatine	1
4	AC-Schütz	1
5	Controller-Platine	1
6	Stahlhalter für AC-Schütz	1
7	Untere Abdeckung	1

Hersteller: Shanghaimuxinmuyeyouxiangongsi

Adresse: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, Shanghai 200000 CN.

Importiert nach AUS: SIHAO PTY LTD. 1 ROKEVA STREETEASTWC NSW 2122 Australien

Importiert in die USA: Sanven Technology Ltd. Suite 250, 9166 Anal Place, Rancho Cucamonga, CA 91730

UK

REP

E-CrossStu GmbH Mainzer Landstr.69, 60329 Frankfurt am Main.

VEVOR®

TOUGH TOOLS, HALF PRICE

Technischer Support- und E-Garantie-Zertifikat www.vevor.com/support

VEVOR®

TOUGH TOOLS, HALF PRICE

E-CrossStu GmbH Mainzer Landstr.69, 60329 Frankfurt am Main.

VEVOR®

TOUGH TOOLS, HALF PRICE

E-CrossStu GmbH Mainzer Landstr.69, 60329 Frankfurt am Main.

VEVOR®

TOUGH TOOLS, HALF PRICE

E-CrossStu GmbH Mainzer Landstr.69, 60329 Frankfurt am Main.

VEVOR®

TOUGH TOOLS, HALF PRICE

E-CrossStu GmbH Mainzer Landstr.69, 60329 Frankfurt am Main.

VEVOR®

Technischer Support und E-Garantiezertifikat www.vevor.com/support

VEVOR®

E-CrossStu GmbH Mainzer Landstr.69, 60329 Frankfurt am Main.

VEVOR®
