INSTRUKCJA OBSŁUGI SCA-80W Vevor

Techniczny Wsparcie i certyfikat gwarancji elektronicznej www.vevor.com/support

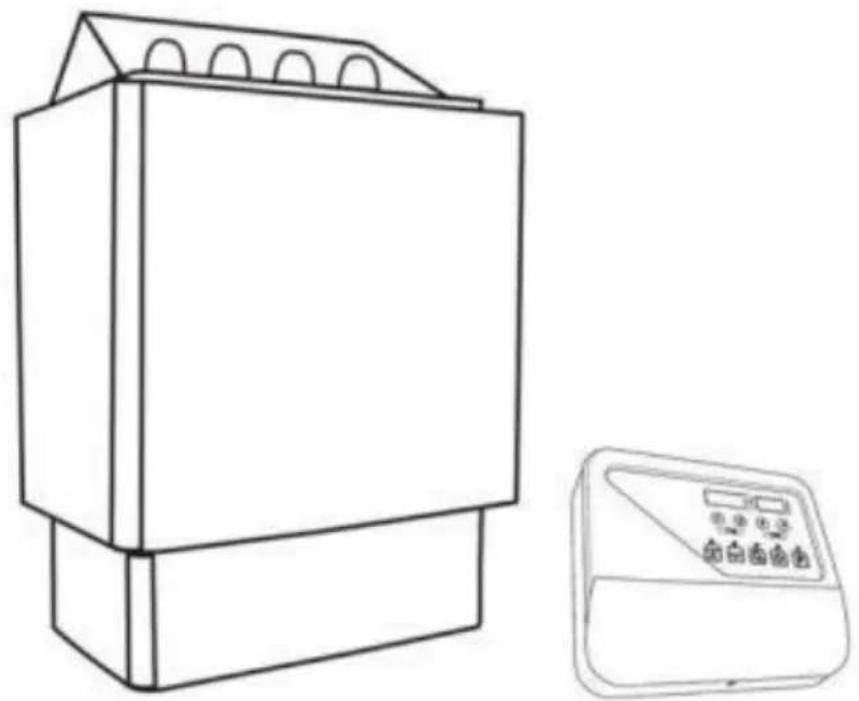

PIEC DO SAUNY

MODEL: SCA-60W/SCA-80W

Nadal staramy się dostarczać Państwu narzędzia w konkurencyjnych cenach. „Oszczędź połowę”, „Połowa ceny” lub jakiekolwiek inne podobne wyrażenia używane wyłącznie przez nas

przedstawia szacunkowe oszczędności, jakie możesz uzyskać kupując określone narzędzia

z nami w porównaniu do największych marek i niekoniecznie oznacza to okładka Wszystkie kategorie oferowanych przez nas narzędzi. Uprzejmie prosimy o weryfikację ostrożnie

jeśli składasz u nas zamówienie, to Oszczędność Połowa w porównaniu z wiodącymi markami.

Model : SCA-60W/SCA-80 W

Masz pytania dotyczące produktu? Potrzebujesz wsparcia technicznego? Skontaktuj się z nami:

Wsparcie techniczne i certyfikat e-gwarancji www.vevor.com/support

To jest oryginalna instrukcja obsługi. Przed użyciem prosimy o dokład zapoznanie się z treścią instrukcji. Firma VEVOR zastrzega sobie pra do jednoznacznej interpretacji niniejszej instrukcji obsługi. Wygląd produktu zależy od stanu, w jakim go otrzymali Państwo. Prosimy wyrozumiałość, ale nie będziemy Państwa ponownie informować o aktualizacjach technologicznych lub oprogramowania naszego produktu.

INSTRUKCJE BEZPIECZEŃSTWA

1. Zagrożenie porażeniem prądem elektrycznym----Aby uniknąć zagrożenia porażeniem prądem elektrycznym, wszystkie instalacje i usług powinny być wykonywane przez wykwalifikowany personel.
2. Czas kąpieli w saunie powinien być krótszy niż pół godziny. Zbyt kąpiel może powodować przyspieszone bicie serca, ból serca, osłabieni lub zawroty głowy. Należy natychmiast przerwać kąpiel w saunie po wystąpieniu powyższych objawów.
3. Kąpiel w saunie może powodować napięcie u osób kąpiących się. Dlatego osoby, u których występuje którykolwiek z poniższych objawów powinny skorzystać z kąpieli w saunie pod nadzorem lekarza:

A. Bycie w ciąży.
B. Chorowanie na serce.
C. Posiadanie wysokiego ciśnienia krwi.
D. Choroby układu krążenia.
E. Po wypiciu.
F. Po zażyciu leku.
G. Cukrzyca.
H. Nie czuję się dobrze.

1. Dzieci podczas korzystania z sauny muszą znajdować się pod opie osoby dorosłej.
2. Ryzyko oparzenia: Nie dotykaj ani nie przesuwaj pieca do sauny podczas nagrzewania. Zachowaj co najmniej 30 cm odległości od gorącego pieca.
3. Używaj wyłącznie zwykłej wody pitnej . Wlewanie wody z innymi substancjami do komory z kamieniami może spowodować uszkodzenie elementów grzejnych , na co nie udzielamy gwarancji. Nigdy nie używ podgrzewaczu wody poddanej obróbce chemicznej (takiej jak woda ze lub basenu) .

Po rozgrzaniu kamieni do sauny zaleca się, aby do każdego nalania

nie używać więcej niż 100 ml.

1. Podczas pierwszej kąpieli w saunie mogą pojawić się nieprzyjemne zapachy, ponieważ olej antykorozyjny do elementy grzewcze, które znikną po włączeniu pieca do sauny i otwar drzwi sauny (po około 10 - 15 minutach).

Opis symbolu

Symbol	Opis symbolu
	Ostrzeżenie – Aby zmniejszyć ryzyko obrażeń, użytkowni zapoznać się z instrukcją obsługi.uważnie przeczytaj instrukcję obsługi.
	Prąd przemienny
	Ten symbol, umieszczony przed komentarzem dotycządo bezpieczeństwa, oznaczarodzaj środka ostrożności, ostrzeżenia lub zagrożeniaZignorowanie tego ostrzeżeniamoże prowadzić do wypadku. Aby zmniejszyć ryzyko ob pożaru lubporażenia prądem, zawsze postępuj zgodnie z zalecen pokazano poniżej.
	Niebezpieczeństwo!Ryzyko obrażeń ciała lub szkód środowiskowych! Ryzyporażenia prądem! Ryzyko obrażeń ciała w wyniku porą prądem!

Niniejszy produkt podlega postanowieniom dyrektywy europejskiej

2012/19/WE. Symbol przedstawiający przekreślony kosz śmieci na kółkach

przez oznacza, że produkt wymaga oddzielnego składov odpadów

zbiórka w Unii Europejskiej. Dotyczy produktu oraz wszystkie akcesoria oznaczone tym symbolem. Pro oznaczone

w związku z tym nie można go wyrzucać wraz z no odpadami domowymi, ale należy oddać do punktu zbiórki w celu recyklingu urz elektrycznych i urządzenia elektroniczne.

LISTA PARAMETRÓW

Model	SCA-60W	SCA-80W	SCA-90W
Woltaż	400V 3N~50/60Hz	400V 3N~50/60Hz	400V 3N~50/60Hz
Moc	6 kW	8 kW	9 kW
Zakres temperatur	35-110°C	35-110°C	35-110°C
Przestrzeń użytkowa	176,5-317,8 stóp3	282,5-423,7 stóp3	317,8-459 stóp3

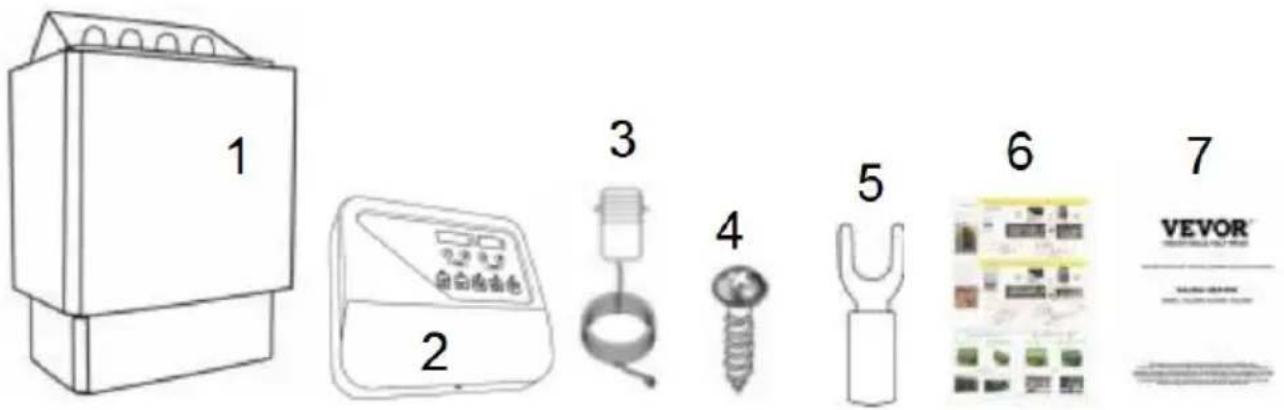

LISTA CZEŚCI

PRZED MIOT	OPIS	ILOŚ ć
1	Piec do sauny	1
2	Panel sterowania sauna	1
3	Jednostka czujnika temperatury	1
4	Śruby mocujące M4* 12 mm (do panelu sterowania	3
	Śruby uchwytu M4* 12 mm (do jednostki czujni temperatury)	2
	Śruby mocujące M6*40mm (do pieca do sauny	2
	Śruby mocujące M6* 16 mm (do pieca do sau	2
5	Zaciski widełkowe (10 szt. do panelu sterowania, 5 pieca do sauny)	15
6	Plakat instruktażowy dotyczący okablowania i umieszczania kamieni w saunie	1
7	Instrukcja obsługi produktu	1

1 2 3 4 5 6 7 VEVOR®

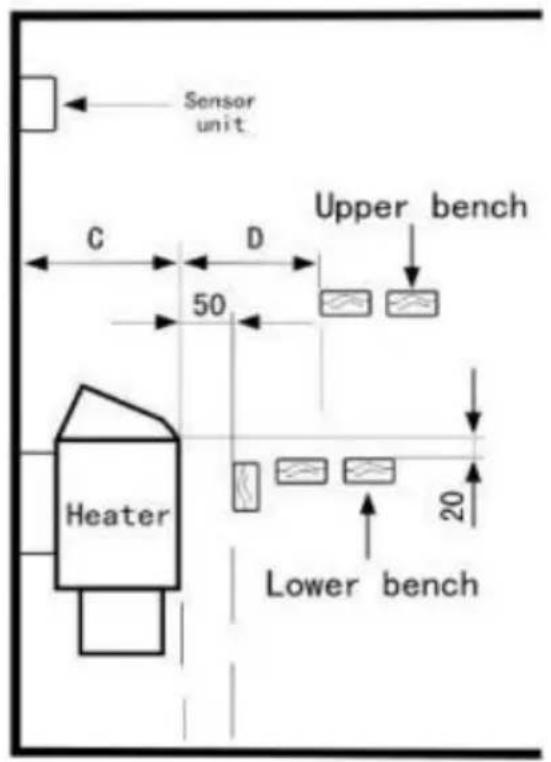

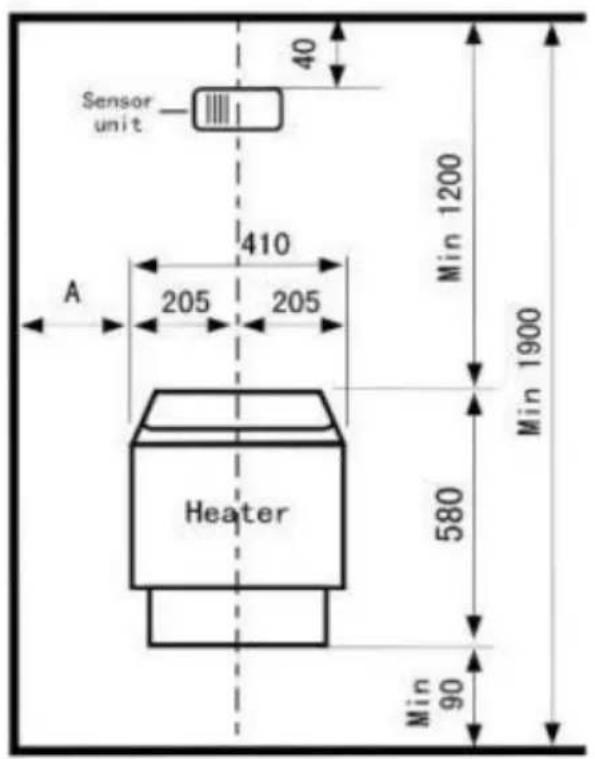

INSTRUKCJA INSTALACJI

instalacji czujnika temperatury i pieca do sauny

Czujnik temperatury i piec sauny należy zainstalować ściśle według poniższych schematów. (Patrz rys. 3 i rys. 4)

Do panelu sterowania dołączony jest kabel o wysokiej wytrzymałości i długości 3 metrów. Można go przedłużyć poza saunę za pomocą standardowych kabli słaboprądowych.

Nieprzestrzeganie tych zaleceń może spowodować zbyt wysoką temperaturę i zagrożenie pożarem (jednostka: mm).

Sensor unit 40 410 205 205 A Min 1200 Min 1900 Heater 580 Min 90

Podgrzewacz	Odległość (mm)
	A	C	D
3 kW	50	280	80
4,5 kW	80	280	100
6 kW	100	280	150
8 kW	130	300	200
9 kW	130	300	200

Model			SCA-30 W	SCA45 W	SCA-60W	SCA 80W	SCA90W
Moc	KW		3.0	4.5	6	8.0	9.0
Pokój sauny	Tom ( m3 )	Min	2	3	5	8	9
		Maksym	4	6	9	12	13
	Wysokość min. (cm)		190	190	190	190	190
Minimal na odległość od grzejnika do	boki i tylna ściana min . (cr		5	8	10	13	13
	Jeżeli 500 mm ponad Od barierki ochronnej podłogi min. (cm		5	8	15	20	20
	Sufit min. (cm)		110	110	110	110	110
	Podłoga Min. (cm)		18	18	18	18	18
Kable do	400 V (mm2)		1,5	1,5	1,5	2,5	2,5

Uwaga: 1. Górne śruby muszą być dokręcone z minimalnym momente odległość między łbem śruby a ścianą wynosi 3mm.

Uwaga: 2. Ściana za grzejnikiem nie może być zakryta materiały takie jak azbestowo-cementowe, płyty azbestowe itp., ponieważ to

rodzaj warstwy pokrywającej może powodować wysoką temperaturę i ryzyko poparzenia.

Uwaga: 3. Do wykończenia ścian i sufitu należy użyć materiałów

Model	Moc (kW)	Objętość sauny ( m^3 )		Sugerowany czas podgrzewania
		Min	Maksym	(28-70°C)
SCA-60W	6	5	9	30-50 minut
SCA-80W	8	8	12	30-50 minut
SCA-90W	9	9	13	30-50 minut
Powyższy sugerowany czas nagrzewania powinien zostać osiągnięty, w tym Ale nie ograniczone do:1. Termometr pokojowy zainstalowany naprzeciwko pieca sauny, b sufitu .2. Sauna jest zainstalowana wewnątrz pomieszczenia i posiada iz zapobiegającą dyfuzji .3. Ustaw pokrętło temperatury na maksimum .

MONTAŻ CZUJNIKATEMPERATURY

1. Przymocuj jednostkę czujnika za pomocą śrub do ściany bezpośredna nad sauną Piec w saunie. Sprawdź schemat pod kątem minimalnej odległości (patrz rys. 3).

1. Przewód od jednostki czujnika podłącz do obwodu zasilania panelu sterowania.

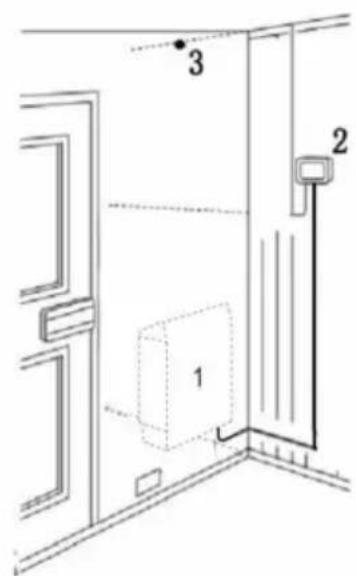

( Pozycja 1: Piec do sauny w pomieszczeniu sauny, Pozycja 2: Sterc sauną panel na zewnątrz sauny, Pozycja 3: Jednostka czujnika temperatury wewnątrz sauny )

1 2 3

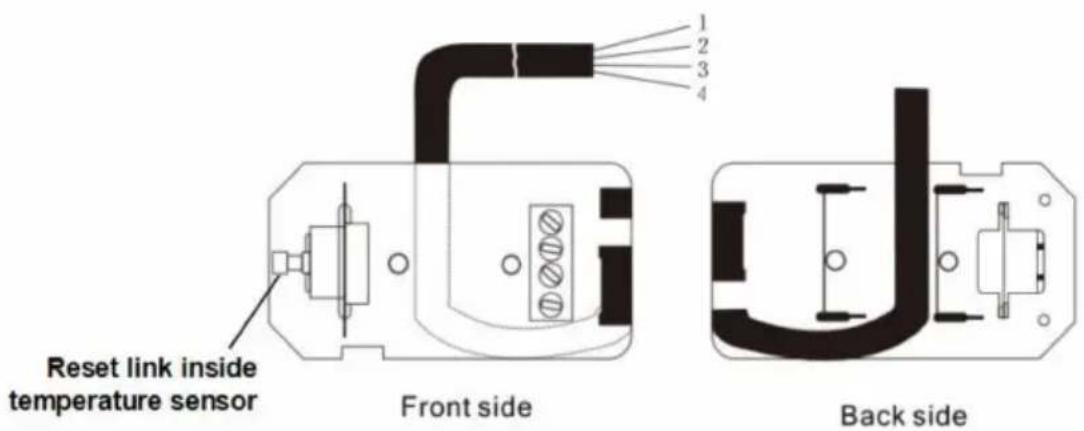

KONTROLA LIMITÓW

Jako zabezpieczenie zastosowano kontroler przegrzania, który zapobiega grzejnik, w przypadku wystąpienia jakiejś usterki, np. problemu z niewłaściwym

miejsce instalacji czujnika temperatury lub problem z termostatem.

Gdy temperatura czujnika w saunie osiągnięć 130

temperatura, łącze resetujące wewnątrz jednostki czujnika automatycznie odcina

moc elektryczności.

Gdy rozwiążesz problem przegrzewania, użytkownik musi nacisnąć przycisk resetowania połącz ręcznie

Reset link inside temperature sensor Front side 1 2 3 4 Back side

Fig2

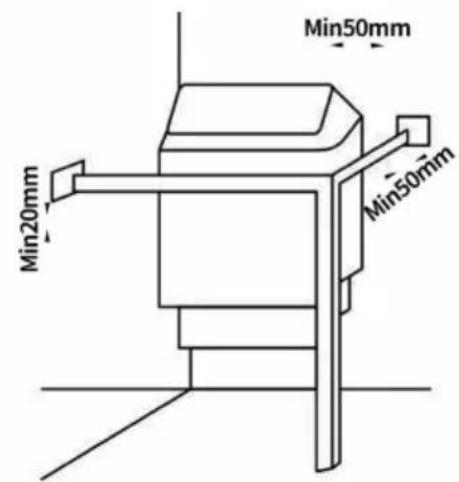

BARIERKA OCHRONNA

W przypadku zastosowania bariery ochronnej należy przestrzegać minimalnych odległości podanych na rysunku 6. pożądane dla grzejnika.

Ø60Min

Fig5

Panel sterowania jest bryzgoszczelny i musi być zainstalowany na zewnątrz sauny pokoju, wskazane będzie suche miejsce w pobliżu sauny.

Jednostka czujnika temperatury musi być zamontowana na ścianie wewnątrz sauny

pokój.

Prosimy o zachowanie minimalnej bezpiecznej odległości od pieca saur podczas

instalacja (patrz rys. 3), która jest uwzględniona na schemacie instalac Brak

przestrzeganie tych zasad może spowodować oparzenia drewnianej ściany.

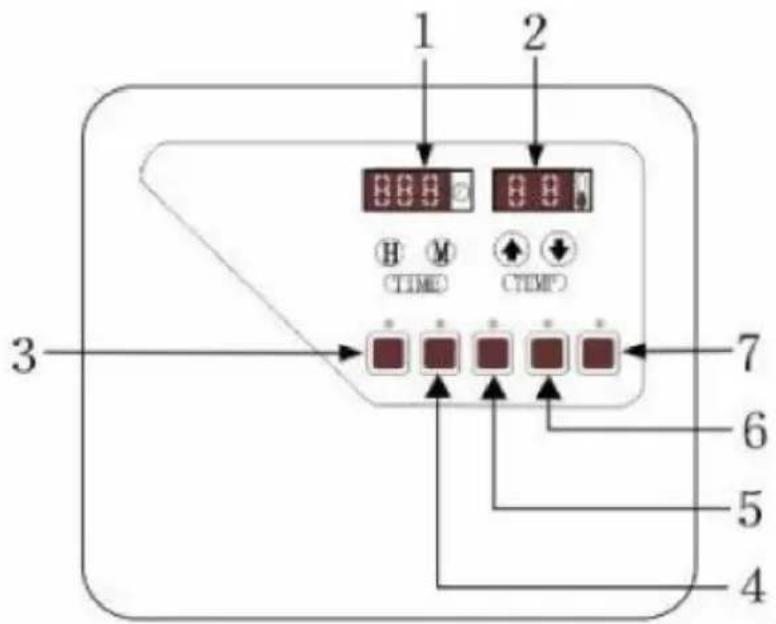

1 2 3 7 6 5 4

Control panel

Fig1

PRZEDMIOT	OPIS
1	Plan lekcji
2	Tabela temperatur
3	Przygotuj się do umieszczenia
4	Czas kontroli
5	Wydajność ozonu (opcjonalnie)
6	Moc światła w pomieszczeniu
7	Moc grzejnika

1. Dostosuj czas obecny:

Naciśnij przycisk „H”, aby ustawić godzinę, aż liczba się ustabilizuje, a następnie naciśnij przycisk „M”, aby dostosuj minuty.

2. Ustaw temperature:

Naciśnij przycisk „P”, aby ustawić temperaturę, a następnie naciśnij przycisk „▲” lub „▼”, aby ją kontrolować.

temperaturę, aż wartość ustabilizuje się po około 3 sekundach (zakres ustawień 35-110°C/95-230°F, domyślna temperatura to 60°C/140°F)

3. Tryb pracy:

3.1 Normalny tryb pracy

Naciśnij przycisk „P”, aby bezpośrednio uruchomić piec sauny. Czas je działania może wynosić 4 godzin.

3.2 Wstępnie ustawiony tryb pracy

A. Ustawienie automatycznego startu (maks. 24 godziny): Naciśnij przycisk „Przygotuj do umieszczenia”, aby ustalić czas, a następnie naciśnij przycisk „H” i „M”, aby ustawić czas przed „P”, aby zakończyć.

B. Ustawienie automatycznego zatrzymania (min. 10 min., maks. 4 goc Naciśnij przycisk „Czas sterowania”, aby dostosować czas, a następnie naciśnij przyciski „H” i „M”, aby ustawić czas.

przed końcem rozkładu jazdy mrugnij.

Uwaga:

Krok 1:3.1 i 3.2.A należy wykonywać podczas nieużywania pieca do sauny;

Krok 2 i 3.2.B muszą być wykonywane podczas pracy pieca sauny)

SKALY DO SAUN

Zaleca się płukanie wszystkich kamieni w saunie w celu usunięcia wszelkich zanieczyszczeń.

plamy lub kurz. Największe należy umieścić na dole. Nie

nie należy umieszczać kamieni zbyt ciasno, aby nie blokować przepływ powietrza przez piec sauny.

Nowe należy załadować, gdy kamienie ulegną pęknięciu lub rozpadną Po zakończeniu pracy włóż do pieca odpowiednią ilość kamieni do sa (10–15 kg).

montaż pieca do sauny i sterownika.

UWAGA:

Kamienie do sauny muszą być najwyższej jakości, ponieważ temperatur w saunie

Grzejnik jest bardzo wysoki. Skały gorszej jakości nie wytrzymują ciepł mogą łatwo pękać lub kruszyć się z powodu dużych zmian temperatur - 10 - co może uszkodzić elementy grzewcze. Kamienie te mogą też przeciwdziałać

cyrkulacja ciepła, ponieważ łatwo się utleniają, a następnie piec sauny może ulec uszkodzeniu podczas podgrzewania kamienia lub polewania wodą

opary.

Czas polać kamień do sauny wodą :

Nadszedł właściwy czas na polewanie kamieni sauny wodą, gdy kamie są wystarczająco gorące, aby umożliwiać całkowite odparowanie wody po około 1 godzinie

włączenie pieca do sauny z kamieniami sauny.

Zacznij od małych ilości – wlej tylko niewielką ilość wody – około pół szklanki (około

50–80 ml) — na kamienie na górze grzejnika elektrycznego.

Dostosuj odpowiednio – stopniowo zwiększaj lub zmniejszaj ilość wlewanego płynu

Unikaj przesady – jeśli zauważysz, że z dna naczynia wypływa woda, podgrzewacza, oznacza to, że włałeś zbyt dużo wody lub kamienie nie wystarczająco gorące, co może spowodować uszkodzenie urządzenia lub stworzyć zagrożenie bezpieczeństwa.

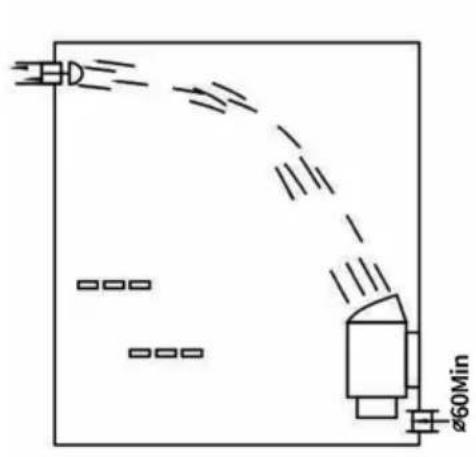

WENTYLACJA

Aby kąpiel w saunie była kojąca, konieczne jest odpowiednie wymieszą gorącej wody

i zimnego powietrza w saunie. Innym powodem wentylacji jest

zasysa powietrze wokół pieca sauny i przenosi ciepło do najdalszej cz pokój sauny.

Otwór wlotowy o średnicy większej niż 6 cm należy zamontować bezpośrednio

pod piecem sauny. (Patrz rys. 5)

Otwór wylotowy należy zamontować po przekątnej względem otworu wlotowego.

zaleca się umieszczenie pod platformą wewnątrz sauny, aż do

możliwe z otworu wlotowego. Średnica otworu wylotowego powinna być dwukrotnie większa

duży jak wlot, może być zainstalowany daleko od podłogi i pod spod z wyższej ławki.

GWARANCJA

Poniższe sytuacje nie są gwarantowane:

1) Montaż lub demontaż konstrukcji wewnętrznej przez osoby nieprofesjonalne personel;
2) Zakres wahań napięcia zasilania >±10% ;
3) Nieprawidłowe działanie kamieni w piecu do sauny;
4) Montaż niezgodny z instrukcją dotyczącą wymiarów.

ROZWIĄZYWANIE PROBLEMÓW

Objaw	Możliwa przyczyna	Zaradzić
„E1” pokazano na panel wyświetlacza	Czujniki temperatury zmierzenie obwód uszkodzony.	Sprawdź przewody do czuj temperatury i ich połączen (patrz Rys. 2 i rys. 7) w wykrycia usterek.
Bez ciepła	Zabezpieczenie przedprzegrzaniem obwód pomiarowy złamany.	Naciśnij przycisk przegrzaniłącze resetowania protektor wewnątrz temperatura jednostka czujnika. (patrz n 2)
Brak światła na wyświetlaczu płyta	Przewód połączeniowy między panelem wyświetlacz i panel zasilania usterki.	Sprawdź przewód połączeni do poluzowania.

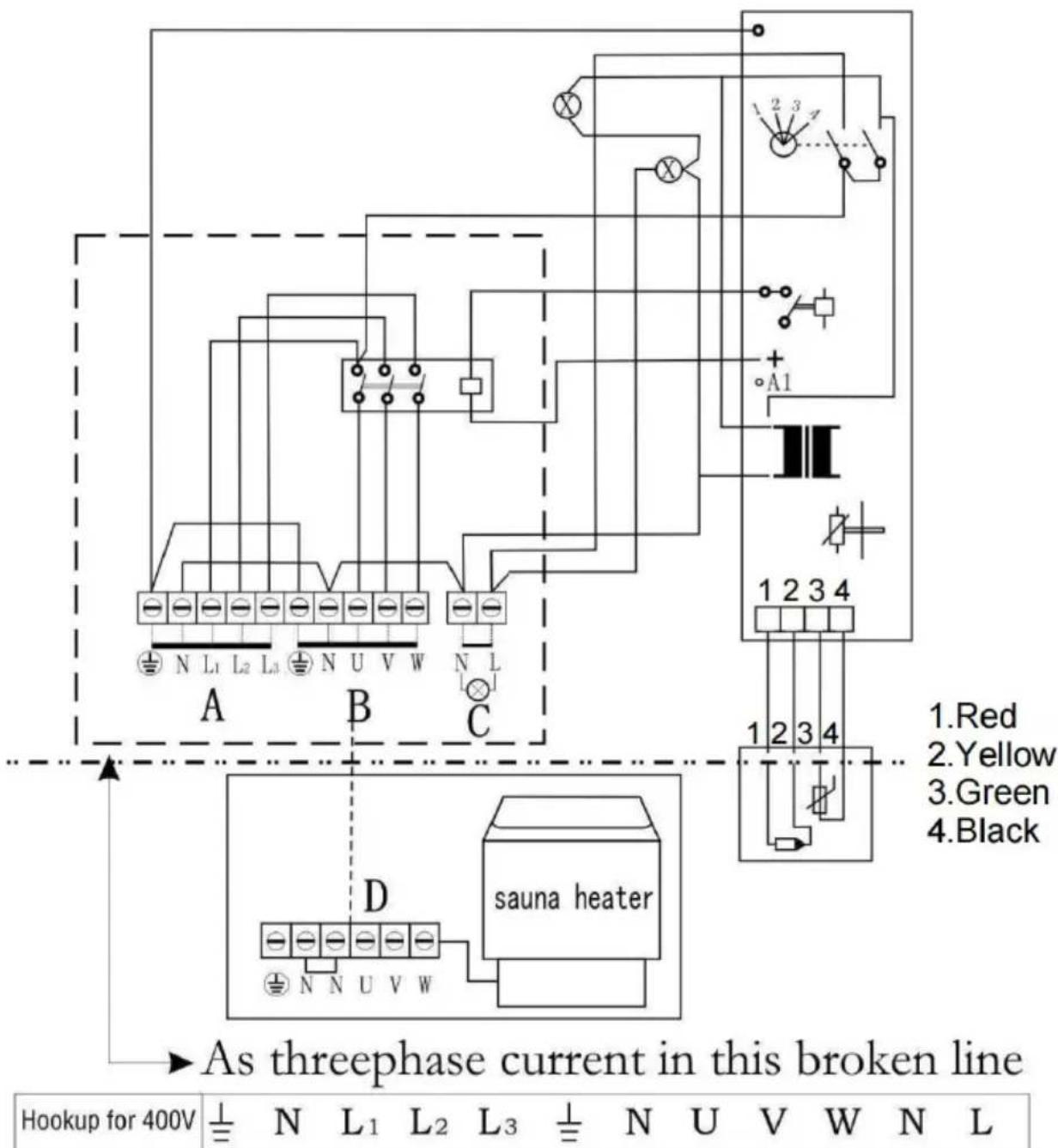

ZAŁĄCZONY SCHEMAT

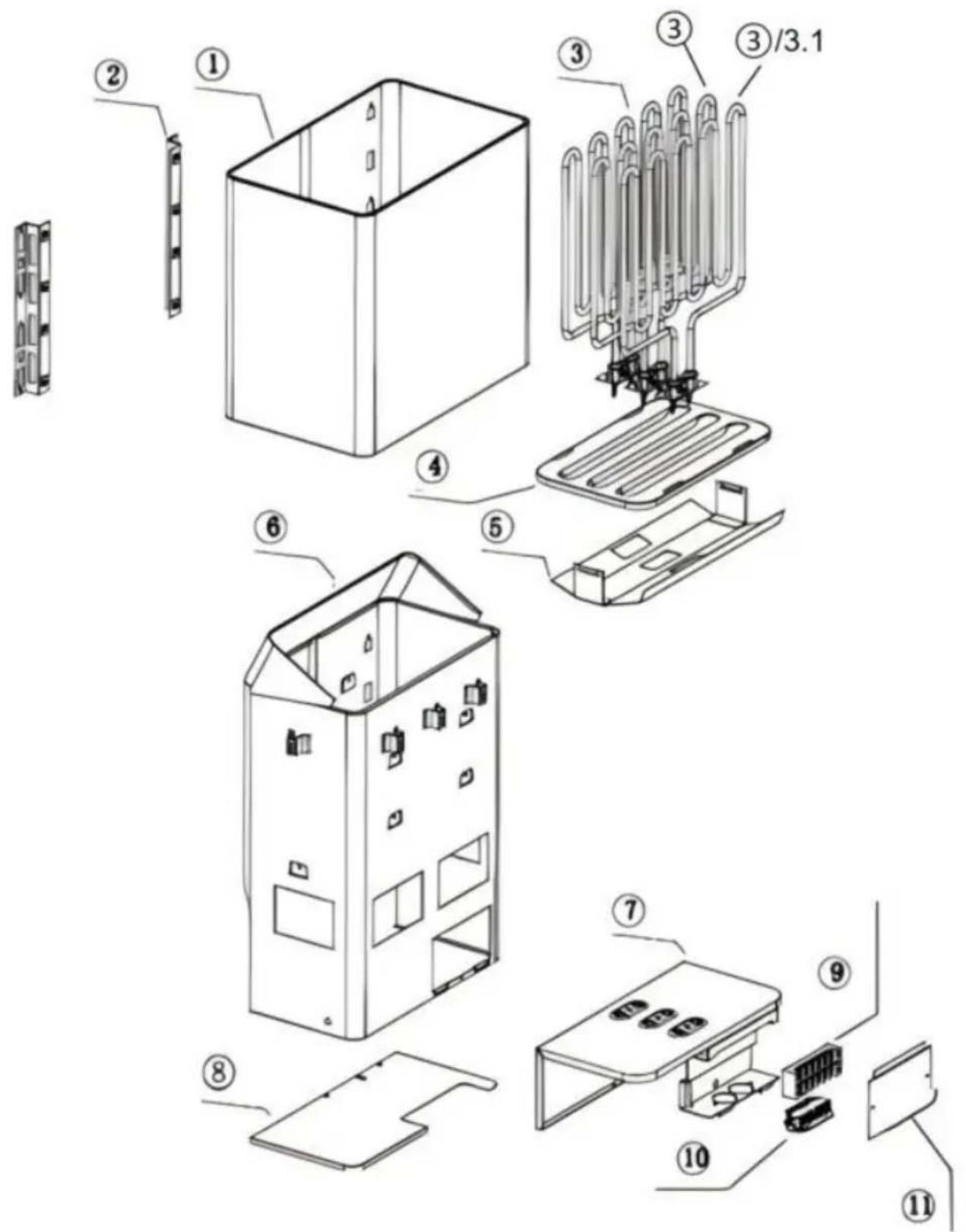

Schemat podziału produktu

Przedmiot	Nazwa	ILOŚĆ
1	Ostona ciała	1
2	Stojak do montażu na ścia	1
3	Element grzejny	3
4	Uchwyt na kamienie SCA	1
5	Arkusz refleksyjny SCA w połowie	1
6	Ciało	1
7	Uchwyt elementu grzejnego	1
8	Dolna okładka	1
9	Złącze	1
10	Zacisk kablowy	1
11	Płyta techniczna	1
Element grzejny SCA-90 W
3	Element grzejny 3 kW	2
3.1	Element grzejny 2760 W	1

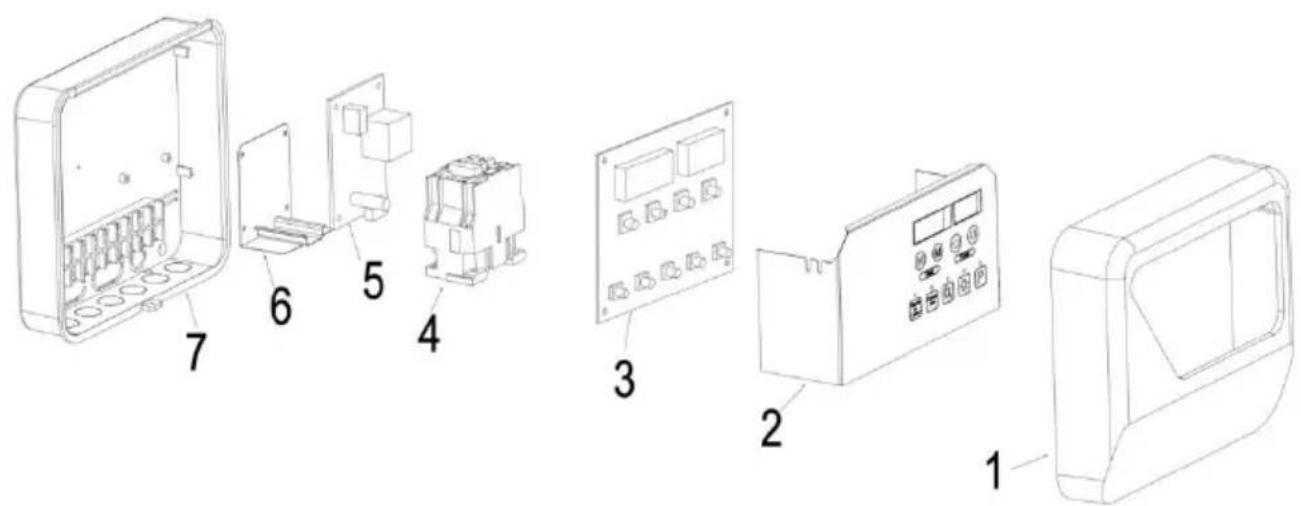

Schemat blokowy kontrolera

Przedmiot	Nazwa	ILOŚĆ
1	Okładka przednia	1
2	Wyświetlacz i panel sterowania	1
3	Płytka drukowana wyświetlacza	1
4	Stycznik prądu przemiennego	1
5	Płytka drukowana sterownika	1
6	Uchwyt stalowy do stycznik prądu przemiennego	1
7	Dolna okładka	1
