GEBRUIKSAANWIJZING SCA-80W Vevor

Wij streven er voortdurend naar om u gereedschappen te leveren tegen concurreren prijzen.

"Bespaar de helft", "halve prijs" of andere soortgelijke uitdrukkingen die alleen door worden gebruikt

geeft een schatting weer van de besparingen die u kunt behalen door bepaalde gereedschappen te kopen

bij ons vergeleken met de grote topmerken en betekent niet per se dat omslag alle categorieën gereedschappen die wij aanbieden. Wij verzoeken u vriendelijk om controleren voorzichtig

wanneer u een bestelling bij ons plaatst, als u daadwerkelijk Besparing Half in vergelijking met de grote topmerken.

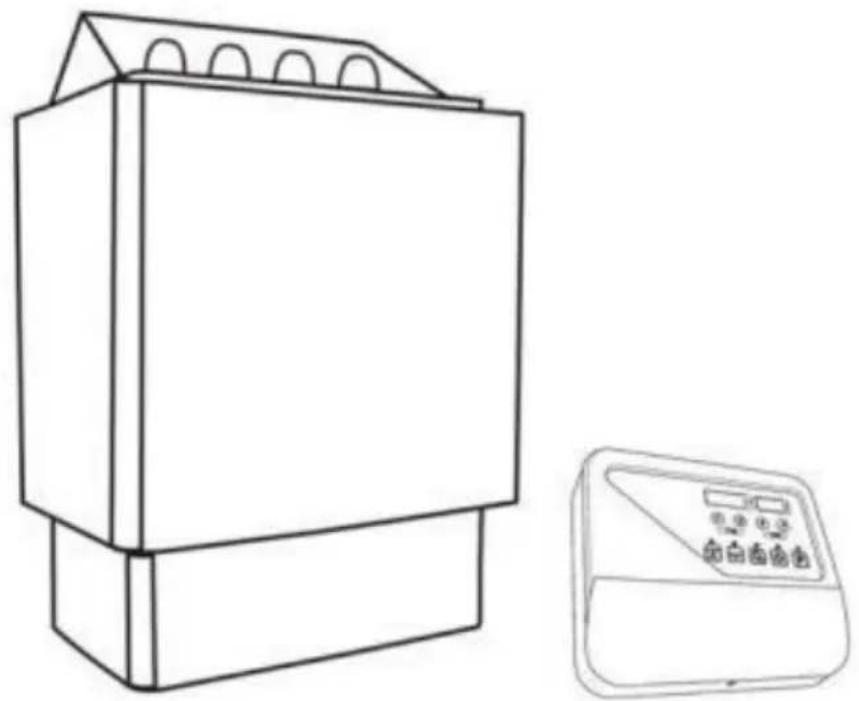

Model : SCA-60W/SCA- 80W

Heeft u vragen over het product? Heeft u technische ondersteuning nodig? Neem gerust contact met ons op:

Technische ondersteuning en e-garantiecertificaat www.vevor.com/support

Dit is de originele handleiding. Lees alle instructies zorgvuldig doo voordat u het product gebruikt. VEVOR behoudt zich het recht voor gebruiksaanwijzing duidelijk te interpreteren. Het uiterlijk van het produ is afhankelijk van het product dat u hebt ontvangen. Neemt u het c kwalijk dat we u niet meer op de hoogte stellen van eventuele technologische of software-updates voor ons product.

VEILIGHEIDSINSTRUCTIES

1. Gevaar voor elektrische schokken - Om het gevaar van elektrische schokken te voorkomen, moeten alle installaties en relevante diensten worden uitgevoerd door gekwalificeerd personeel.
2. De saunatijd mag niet langer zijn dan een half uur. Te lang bade leiden tot een te snelle hartslag, hartzeer, zwakte of duizeligheid. De gebruiker dient onmiddellijk te stoppen met het saunabad zodra de bovenstaande symptomen optreden.
3. Saunabaden kan spanning veroorzaken bij baders. Mensen met een van de onderstaande symptomen dienen daarom onder toezicht van een arts een saunabad te nemen:

A.Zwanger zijn.
B. Een hartziekte hebben.
C. Een hoge bloeddruk hebben.
D. Een ziekte aan het bloedsomloopstelsel hebben.
E. Na het drinken.
F. Na het innemen van medicijnen.
G. Suikerziekte.
H. Ik voel me niet lekker.
4. Kinderen dienen tijdens het saunabezoek onder toezicht van een volwassene te blijven.
5. Verbrandingsgevaar: Raak de saunakachel niet aan en verplaats he niet tijdens het verwarmen. Blijf minimaal 30 cm uit de buurt van de kachel.
6. Gebruik uitsluitend gewoon drinkwater . Wanneer u water met ande materialen in het stenen compartiment giet, kunnen de

verwarmingselementen beschadigd raken . Dit valt buiten onze garantie Gebruik nooit chemisch behandeld water (zoals spa- of zwembadwater) de verwarming.

Het is aan te raden om na het verwarmen van de saunastenen niet

dan 100 ml water per keer toe te voegen.

1. Tijdens het eerste saunabad kunnen er geurtjes ontstaan door de antiroestolie voor verwarmingselementen, die verdwijnen nadat de saunakachel is ingeschakeld bij het openen van de saunadeur, ongeveer 10-15 minute

Symbool Beschrijving

Symbool	Symbool Beschrijving
	Waarschuwing - Om het risico op letsel te verminderen, gebruiker de gebruiksaanwijzing lezen. Lees de gebruiksaanwijzing zorgvuldig door.
	Wisselstroom
	Dit symbool, geplaatst vóór een veiligheidsopmerking, gesoort voorzorgsmaatregel, waarschuwing of gevaar. Het n van deze waarschuwing kan leiden tot een ongeval. Om het risico op letsel, elektrocutie, volg altijd de aanbevelingen hieronder weergegeven.
	Gevaar! Gevaar voor persoonlijk letsel of milieuschade! Gevaar elektrische schok! Gevaar voor persoonlijk letsel door ele schok!
	Dit product is onderworpen aan de bepalingen van de richtlijn 2012/19/EG. Het symbool met een doorgestreepte vuilndoor geeft aan dat het product gescheiden afvalverwe vereist inzameling in de Europese Unie. Dit geldt voor het p en alle accessoires gemarkeerd met dit symbool. Prod gemarkeerd mag als zodanig niet bij het normale huisvuil wordenmaarmoet naar een inzamelpunt voor recycling van elektrisoelektronische apparaten worden gebrachtelektronische apparaten.

PARAMETERLIJST

Model	SCA-60W	SCA-80W	SCA-90W
Spanning	400V 3N~50/60Hz	400V 3N~50/60Hz	400V 3N~50/60Hz
Stroom	6 kW	8 kW	9 kW
Temperatuurbereik	35-110°C	35-110°C	35-110°C
Toepasselijke ruimte	176,5-317,8 ft3	282,5-423,7 ft3	317,8-459 ft3

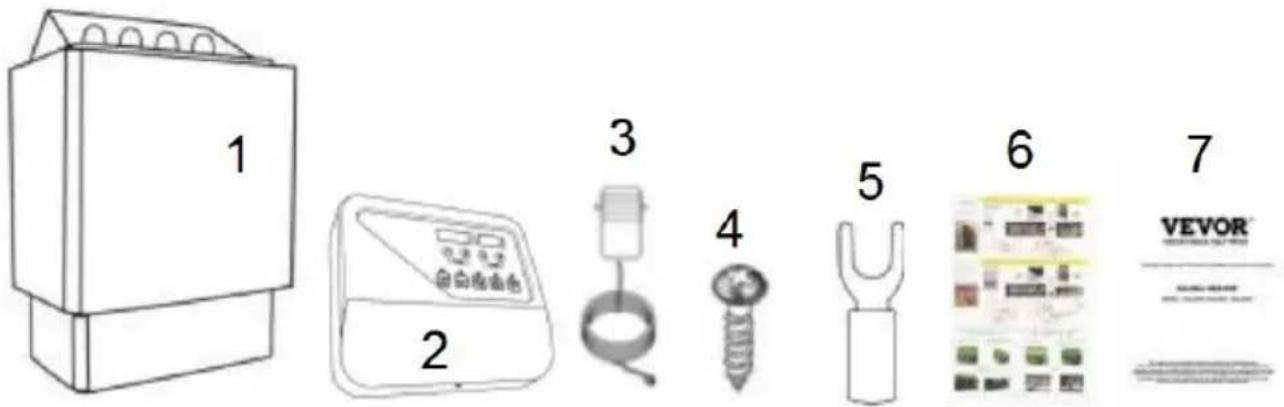

ONDERDELENLIJST

ITEM	BESCHRIJVING	AANT AL
1	Saunakachel	1
2	Sauna bedieningspaneel	1
3	Temperatuursensoreenheid	1
4	M4* 12mm beugelschroeven (voor saunabedieningspaneel)	3
	M4* 12mm beugelschroeven (voor temperatuursensoreenheid)	2
	M6*40mm beugelschroeven (voor saunakachel)	2
	M6* 16mm beugelschroeven (voor saunakachel)	2
5	Vorkaansluiting (10 stuks voor bedieningspaneel, 5 voor saunakachel)	15
6	Instructieposter over bedrading en plaatsing van saunastenen	1
7	Product handleiding	1

1 2 3 4 5 6 7 VEVOR®

INSTALLATIE- INSTRUCTIES

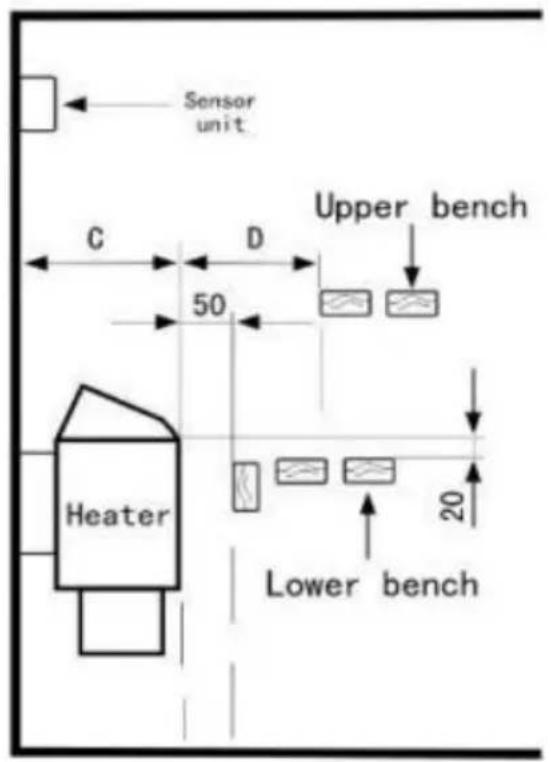

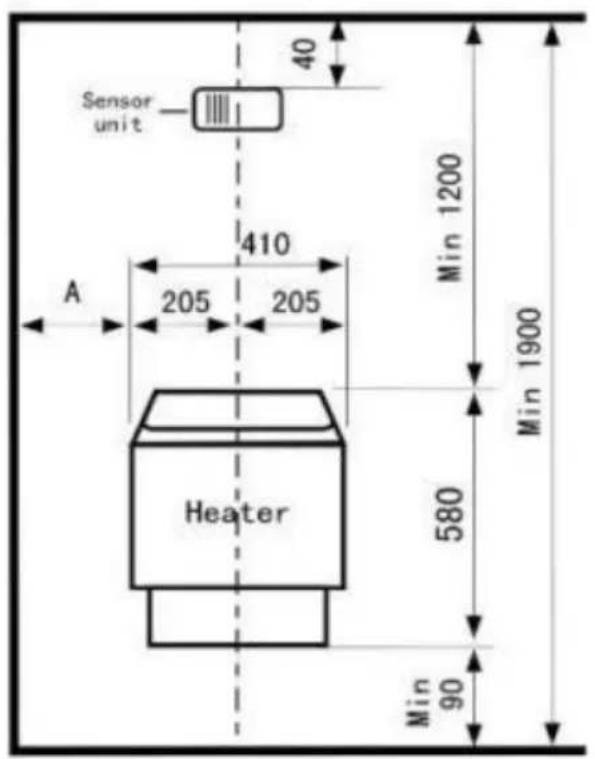

installatieschema van temperatuursensor en saunakachel

De temperatuursensor en de saunakachel moeten strikt volgens de volgende diagrammen worden geïnstalleerd. (Zie figuur 3 en figuur 4) Bij het bedieningspaneel wordt een 3 meter lange, hittebestendige kab geleverd, die met normale zwakstroomkabels naar de buitenkant van d saunaruimte kan worden verlengd.

Het niet opvolgen van deze instructies leidt tot een te hoge temperatu brandgevaar (Eenheid: mm).

Sensor unit 40 410 205 205 A Min 1200 Min 1900 Heater 580 Min 90

Opmerking: 1. De bovenste schroeven moeten goed vastgedraaid wordt minimaal

afstand tussen schroefkop en wand bedraagt 3mm.

Opmerking: 2. De muur achter de kachel mag niet worden afgedekt materialen zoals asbestcement, asbestplaten enzovoort, omdat dit een soort afdeklaag kan hoge temperaturen en brandwonden veroorzak

Opmerking: 3. Voor de muren en het plafond moeten gekwalificeerde materialen worden gebruikt.

Model	Stroom( kW )	Saunaruimte Volume( m^3 )		Suggestieverwarmingstijd
		Min	Maximaal	(28-70°C)
SCA-60W	6	5	9	30-50 minuten
SCA-80W	8	8	12	30-50 minuten
SCA-90W	9	9	13	30-50 minuten
De hierboven voorgestelde verwarmingstijd moet worden berei inbegrepen Maar niet beperkt tot deze:1. Kamerthermometer geïnstalleerd tegenover de saunakachel, dich het plafond .2. De saunaruimte is binnenshuis geïnstalleerd met isolatie om do voorkomen .3. Temperatuurknop op Max . zetten.

INSTALLATIE VAN TEMPERATUURSENSOR

1. Bevestig de sensoreenheid met schroeven aan de muur, recht bove sauna Verwarming in de saunaruimte. Zie het diagram voor de minima afstand (zie figuur 3).

1. Sluit de draad van de sensoreenheid aan op het stroomcircuit van bedieningspaneel.

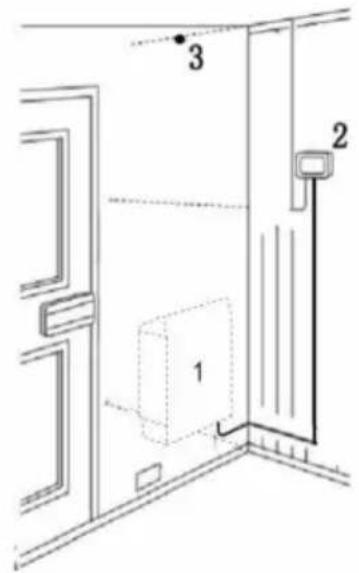

( Item 1: Saunakachel in de saunaruimte, Item 2: Saunabediening par buiten de saunaruimte, Item 3: Temperatuursensoreenheid in de saunaruimte )

Als veiligheidsvoorziening is een oververhittingsregelaar ingebouwd die voorkomt dat de

kachel, in het geval van een storing, zoals een probleem met een verkeerde

installatieplaats van de temperatuursensor, of probleem met de thermostaat.

Wanneer de sensortemperatuur in de saunaruimteC baeikt

temperatuur, de resetlink in de sensoreenheid schakelt automatisch de elektriciteit.

Wanneer u het probleem met oververhitting hebt opgelost, moet de gebruiker op de resetknop drukken

handmatig koppelen

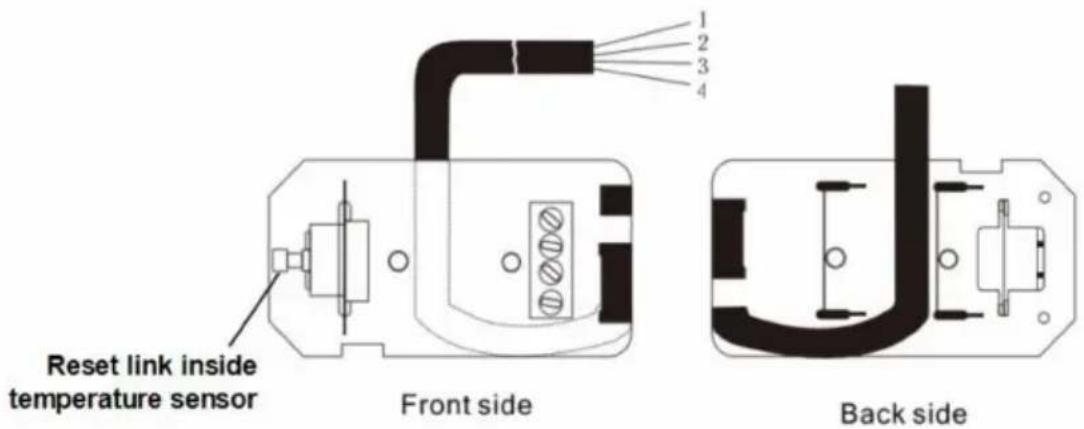

Reset link inside temperature sensor Front side 1 2 3 4 Back side

Fig2

VANGREEP

Volg de minimale afstandsvereisten in figuur 6 als er een vangrail is gewenst voor de kachel.

Het bedieningspaneel is spatwaterdicht en moet buiten de sauna wordt geïnstalleerd

kamer, wordt een droge plek in de buurt van de sauna voorgesteld.

De temperatuursensorunit moet aan de muur in de sauna worden geïnstalleerd

kamer.

Houd u aan de minimale veiligheidsafstand van de saunakachel tijdens

installatie (zie figuur 3), die is opgenomen in het installatieschema. Als niet doet,

Als u deze instructies niet opvolgt, kan dit brandwonden aan de hout wand veroorzaken.


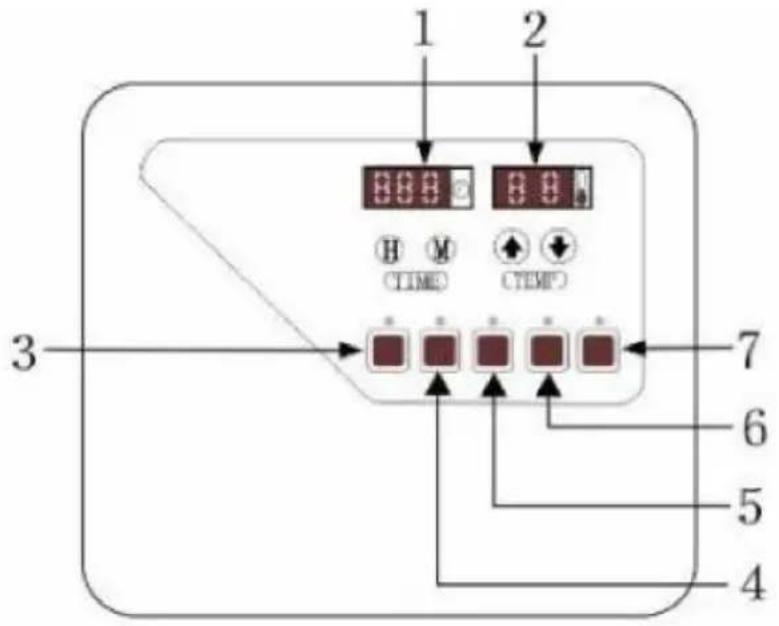

Control panel

Fig1

ITEM	BESCHRIJVING
1	Tijdschema
2	Temperatuurtabel
3	Voorbereiden op plaatsing
4	Controletijd
5	Ozon-output (optioneel)
6	De kracht van kamerlicht
7	Vermogen van de kachel

1. Pas de huidige tijd aan:

Druk op "H" om het uur aan te passen totdat het cijfer stabiel is, d op "M" om

minuten aanpassen.

2. Temperatuur instellen:

Druk op “P” om de temperatuur in te stellen en druk vervolgens op “▼” om de temperatuur te regelen.

temperatuur totdat het cijfer na ongeveer 3 seconden stabiel wordt (instelbereik 35-110°C/95-230°F, standaardtemperatuur is 60°C/140°F)

3. Werkmodus:

3.1 Normale werkmodus

Druk op "P" om de saunakachel direct te starten, de werkingstijd kan duren

uren.

3.2 Vooraf ingestelde werkmodus

A. Instelling voor automatisch starten (maximaal 24 uur):

Druk op “Voorbereiden om te plaatsen” om de tijd vast te leggen, dr vervolgens op “H” en “M” om de tijd in te stellen

voor de "P" om af te sluiten.

B. Auto-Stop-instelling (min. 10 min., max. 4 uur):

Druk op “Control time” om de tijd aan te passen, druk vervolgens op “M” om de tijd in te stellen,

voor het einde van de dienstregeling knipperen.

Opmerking:

Stap 1:3.1 en 3.2.A moeten worden bediend terwijl de saunakachel stilstaat ;

Stap 2 en 3.2.B moeten worden bediend tijdens het werken van de saunakachel)

SAUNA ROCKT

Het wordt aanbevolen om alle saunastenen af te spoelen om eventue vlekken of stof. De grootste moeten onderin worden geladen. Niet

Plaats de stenen zo vol dat de luchtcirculatie door de saunakachel w geblokkeerd.

Nieuwe stenen moeten worden geladen als ze gebroken of verbrokkeld zijn.

Plaats na afloop voldoende saunastenen (10-15 kg) in de saunakachel de installatie van de saunakachel en de regelaar.

AANDACHT:

Saunastenen moeten van de beste kwaliteit zijn, omdat de temperatuu de sauna

De verwarming is extreem hoog. Stenen van inferieure kwaliteit kunnen niet tegen hitte en

ze kunnen gemakkelijk breken of verkruimelen vanwege de enorme hitteveranderingen,

- 10 - die verwarmingselementen kunnen beschadigen. Of deze stenen kunnen de werking van de

warmtecirculatie omdat ze gemakkelijk oxideren, dan saunakachel

kan beschadigd raken terwijl de steen wordt verhit of er water overhe wordt gegoten om

dampen.

Tijd om water over de saunasteen te gieten :

Het is de juiste tijd om water op de saunastenen te gooien als de zijn heet genoeg voor volledige verdamping van het water, ongeveer na

het aanzetten van de saunakachel met saunastenen.

Begin klein - Giet er slechts een kleine hoeveelheid water bij - onge een half kopje (ongeveer

50-80 ml)—op de rotsen bovenop uw elektrische kachel.

Pas het dienovereenkomstig aan - Verhoog of verlaag geleidelijk de hoeveelheid die wordt gegoten

op basis van uw comfortniveau.

Vermijd overdrijven - Als u merkt dat er water uit de onderkant van loopt,

de verwarming, betekent dit dat u te veel water hebt toegevoegd of stenen niet heet genoeg zijn. Dit kan schade aan het apparaat veroorzaken of een veiligheidsrisico vormen.

VENTILATIE

Om een verzachtend saunabad te hebben, moet er een goede mengi van hete

en koude lucht in de saunaruimte. Een andere reden voor ventilatie i Trek lucht rond de saunakachel en verplaats de warmte naar het ver punt van de sauna.

saunaruimte.

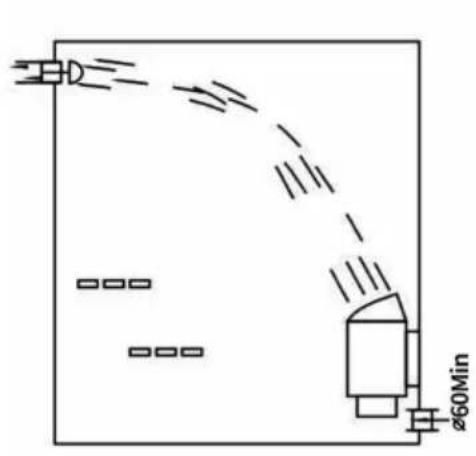

De inlaatopening met een diameter groter dan 6 cm moet direct wordt geïnstalleerd

onder de saunakachel. (Zie figuur 5)

De uitlaatopening moet diagonaal tegenover de inlaatopening worden geïnstalleerd,

voorgesteld om onder het platform in de saunaruimte te plaatsen tot mogelijk vanaf de inlaatopening. De diameter van de uitlaatopening mo twee keer zo groot zijn

zo groot als de inlaat, kan hij ver van de vloer en onder de bodem geïnstalleerd

van de bovenste bank.

GARANTIE

De volgende situaties zijn niet gegarandeerd:

1) Installatie of demontage van de binnenstructuur door onprofessionele personeel;
2) Voedingsspanningsfluctuatiebereik>±10%;
3) Onjuiste werking van de saunakachel;
4) Installatie zonder inachtneming van de afmetingenvoorschriften in de handleiding.

PROBLEEMOPLOSSING

Symptoom	Mogelijke oorzaak	Remedie
“E1” werd weergegeven op de weergavepaneel	Temperatuursensoren meten stroomkring verbroken.	Controleer de draden naar temperatuursensor en hur verbindingen (zie Figuur 2 Fig.7) op fouten.
Geen warmte	Oververhittingsbeveiligingmeetcircuit gebroken.	Druk op deoverhittingsknop resetlinl van de beschermer binne de temperatuur sensoreenheid. (zie figuur
Geen licht op h display paneel	Verbindingsdraad tusser het displaypaneel en stroompaneel met foute	Controleer de draad verbindingen losmaken.

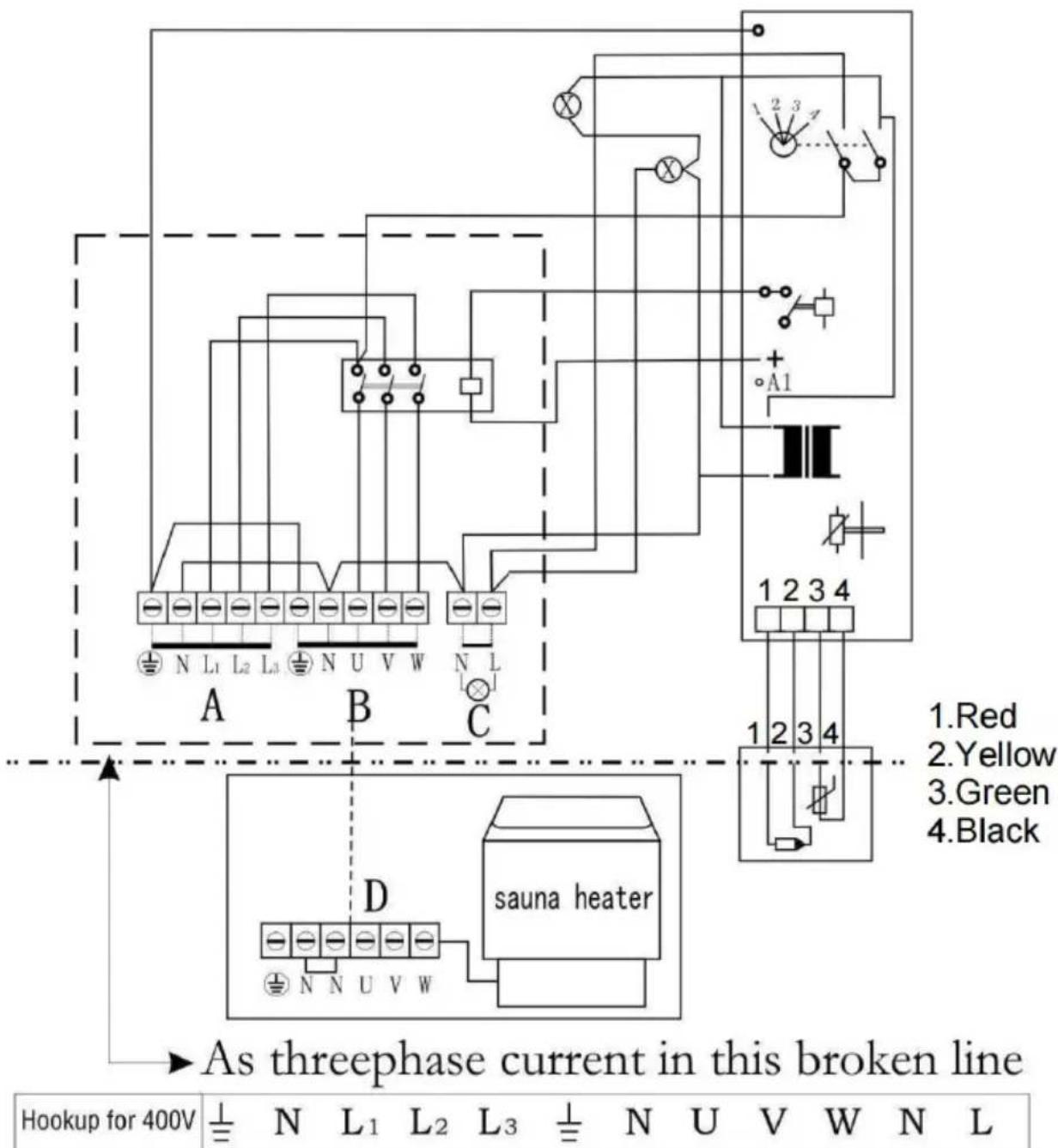

BIJGEVOEGDE DIAGRAM

Item	Naam	AANTAL
1	Voorkant	1
2	Display en bedieningspaneel	1
3	Displayprintplaat	1
4	AC-contactor	1
5	Controller printplaat	1
6	Stalen houder voor AC-contactor	1
7	Onderkant deksel	1

Fabrikant: Shanghaimuxinmuyeyouxiangongsi

Adres: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, shanghai 200000 CN.

Geïmporteerd naar AUS: SIHAO PTY LTD. 1 ROKEVA

STREETEASTWOOD

NSW 2122 Australië

Geïmporteerd naar de VS: Sanven Technology Ltd. Suite 250, 9166 Anaheim

Plaats, Rancho Cucamonga, CA 91730
