MODE D'EMPLOI JZ72V3000W Vevor

Mateur à courant continu sans balais

Modèle: JZ72V3000W

Nous continu à nous engager à vous fournir des outils à des prix compétits. « Économisez la moitié», « Moitié prix » ou toute autre expression similaire utilisée par nous ne représentée qu'une estimation des économies que vous pourriez réaliser en achetant certains outils chez nous par rapport aux grandes marques et ne couvre pas nécessairement toutes les catégories d'outils que nous proposons. Nous vous rappelons de bien pouvoir vérifier soignement lorsque vous passez une commande chez nous si vous économique zérallement la moitié par rapport aux grandes marques.

MODELE: JZ72V3000W

BESOIN D'AIDE? CONTACTEZ-NOUS!

Vou avez des questions sur nos produits? Vous avez besoin d'assistance technique? N'hésitez pas

à nous contacter : Assistance technique et certificat de garantie électronique www.vevor.com/support

Il s'agit de la notice d'utilisation d'origine. Veuillez tire attentivement toutes les instructions du manuel avant de l'utiliser. VEVOR se réserve le droit d'interpréter clairement notre manuel d'utilisation. L'apparce du produit dépend du produit que vous avez reçu. Veuillez nous excuser, nous ne vous informerons plus en cas de mise à jour technologique ou logicielle de notre produit.

Précautions de sécurité 1.1

Avertissement de sécurité

Veuillez lire attentivement avant l'utilisation.

Assurez-vous de dire tous les avertissements de sécurité et toutes les instructions avant d'utiliser le moteur.

Le non-respect des avertissements et des instructions peut entraîner un choc électrique, un incendie ou des blessures graves.

Si vous rencontres des problèmes, veuillez communiquer avec le service client à temps pour les résoudre, votre satisfaction est notre objectif de service.

1.2 Panneau d'advertisement pour une utilisation sure du moteur

1.3 Facteur de risque

1) Dommages mécaniques
2) Recevez une décharge électrique
3) Collision par extrusion
4) Impact de l'objet
5) Autres blessures

1.4 Considerations opérationnelles et facteurs déclencheurs d'accidents de la route non liés au travail

1) Vérifiez si tous les accessoires sont bien connectés et non desserrés, vérifie si les broches de chaque connecteur sont pliees et vérifie visuèlement si chaque interface est conforme aux instructions du manuel de câblage et si la connexion est correcte. Pour éviter les erreurs d'écriture et la gravure du contrôleur.

2) Il est recommandé d'utiliser des batteries au plomb-acide. Les batteries au lithium peuvent également fonctionner (notez que la tension et la puissance de la batterie correspondent à la puissance du kit). La capacité de batterie recommandée est de 12 Ah à 20 Ah. La tension de la batterie doit être compatible avec la tension du kit moteur, permettant une plage de surtension de +10 %. Les bornes positives et négatives de l'alimentation doivent être correctement connectées (la borne positive est connectée à la ligne épaisse du contrôleur en rouge, et la la borne négative est connectée à la ligne épaisse du contrôleur en noir). Chargement la batterie et le contrôleur créé de petits arcs et des étincelles, ce qui est normal charge.
3) La serrure électrique de la porte (orange, rouge) doit être connectée (vous pouvez utiliser le serrure de porte électrique, ou vous pouvez raccourcir les fils orange et rouge avec des fils), ceci L'opération est la première étape.
4) Les accessoires en dehors de ce kit, qui appartiennent aux accessoires achetés par vous, peut ne pas correspondre au kit et doit être utilisé après la correspondance. S'il vous plaît contactez le service client à temps pour faire correspondre les kits les uns avec les autres.

1.5 Précautions et suggestions

Tous les opérateurs de machines doivent être formés et certifiés en matière de compétences électriques.

1) Avant d'ouvrir la boîte, vérifiez si l'emballage est intact, cassé et s'il y a de l'eau. ÀpRES avoir retire le couvercle, retirez soigneusement la poussière de la moteur.
2) Installer dans un endroit sec et sans poussiere;
3) Installer dans un endroit bien aéré;
4) Il est installé dans un endroit large et lisse pour une utilisation quotidienne facile et entretien.

Merci pour votre lecture, si vous rencontres encore des problèmes de fonctionnement, veuillez nous contacter service client à temps, avant de contacter le service client, veuillez fournir des informations claires les photos prises par la plaque signalétique du moteur et du contrôleur fournissant des photos claires et des videos claires du câblage des accessoires connectés à chaque prise du contrôleur, vousdezvez voir clairément la couleur de chaque fil et la couleur de la ligne d'accessoires.

Afin de vous fournir une solution plus pratique et plus rapide.

INFORMATIONS TECHNIQUES

PARAMÉTRES DE PERFORMANCE DU JZ72V3000W MOTEUR

Paramètre	Valeur numérique
Tension nominale/V (DC)	72
Puisance maximale/W	3000
Vitesse nominale/tr/min	4900
Couple nominal/Nm	5.5
Courant nominal/A	44
Vitesse à vide/tr/min	6700±10%
Efficacité du moteur	≥85%
Numéro de pignon	T8F-9T et T8F-11T
Filetage de vis	Filetage de serrage à gauche M8 *1,25*12 mm (II y a de la colle pour fil au niveau du fil, et le le démontage doit être chauffé à 80 pendant 1 à 2 minutes
Réduction recommendée rapport de démultiplication	9 dents/11 dents: 64 dents
Poids de la charge/kg	≤180
Dimensions/mm	134* 107*112
Poids/kg	4,67±5% (sans semelle) / 4,8±5% (avec semelle)
Champ d'application	Petits véhicules électriques,vélos électriques, karts électriques, trottinéttes électriques...

PARAMÉTRES DE PERFORMANCE DU ZWK7244
CONTRÔLEUR

Paramètre	Valeur numérique
Tension nominale/V (DC)	72
Puisance maximale/W	3000
Courant nominal/A	44
Frein	Frein de bas niveau
Sous-tension/V	50
Température de fonctionnement/	-25~60
Taille du boîtier du contrôleur/mm	202*107*60 (erreur ± 2 mm)
Troude montage du contrôleur/mm	189*50* 6 (erreur ± 2 mm)
Poids/kg	0,98

LISTE DE CONFIGURATION

Mateur à courant continu sans balais (avec pied) X1 SET	Mateur à courant continu sans balais (pas de pied) X1 PCS	Contrôleur WK7244 X1 PCS
Disque à chaîne T8F-64T X1 PCS	Chaîne T8F-116T X1 PCS	Trois vitesses + Poinée avec marche arrière ENSEMBLE X1
Serrure de porté électrique X1 PCS	Kit de matériel Un ENSEMBLE X1	Kit de matériel Deux ENSEMBLE X1

Tableau 1 Tableau de configuration du produit

Numéro de produit	Configuration du produit
ZLWSDJTJ30000IDZCV9
ZLWSDJTJ3000TMJNSV9

Les accessoires spécifiques sont sujets aux produits achetés.

Si les accessoires ne figurent pas dans la liste, vous doivent les acheter vous-même.

Dimensions hors tout et dimensions de montage

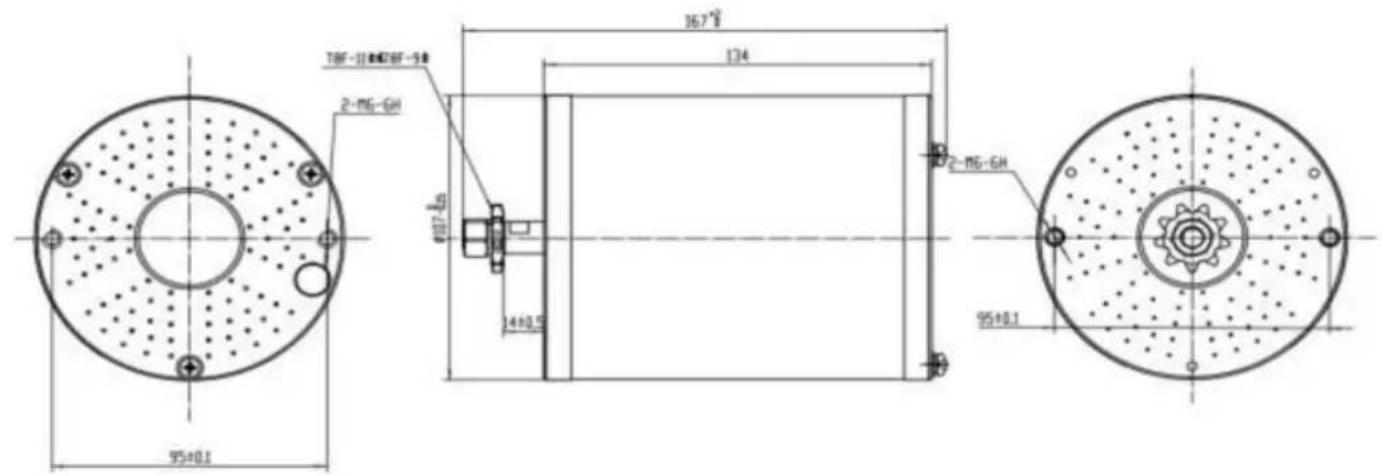

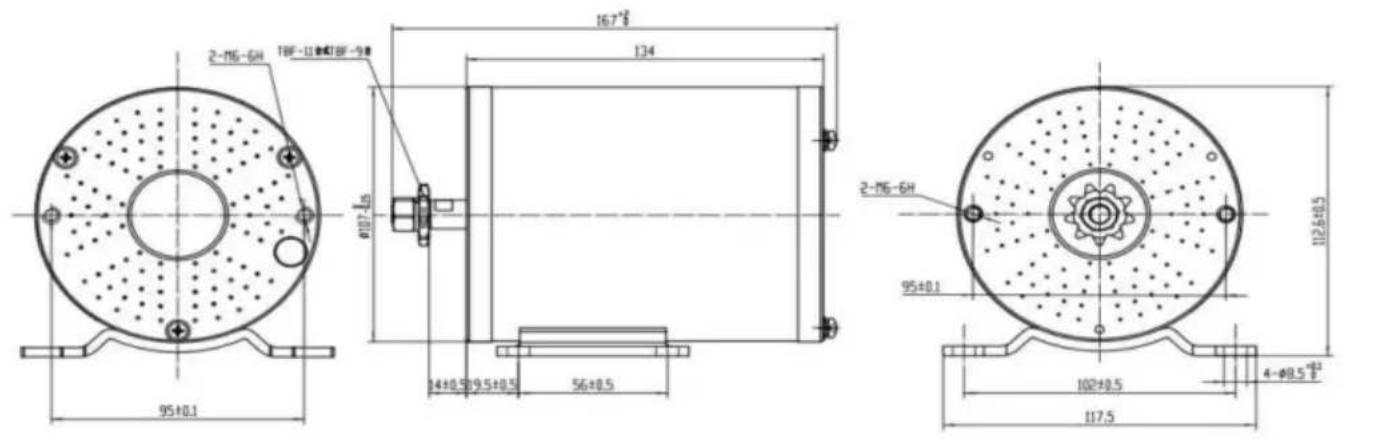

Les dimensions et les dimensions de montage du moteur sont indiquées dans la figure 1.

Figure 1 Dimensions du moteur et dimensions de montage

Installer

1. Moteur

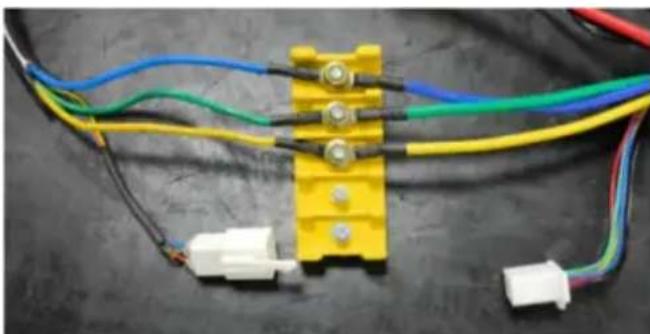

La ligne de phase A de la ligne principale de sortie du moteur est bleue, la ligne de phase B est verte et la ligne de phase C est jaune ; le pôle positif de l'alimentation dans la ligne de signal du capteur de position (Hall) est rouge et le pôle négatif est noir ; la ligne de signal du capteur de phase A est bleue, la ligne de signal du capteur de phase B est verte et la ligne de signal du capteur de phase C est jaune. Les couleurs des deux côts de la ligne du moteur sont les mêmes et le cablage du moteur est illustré à la Figure 2.

Figure 2 Câblage du moteur

2. Contrôleur II

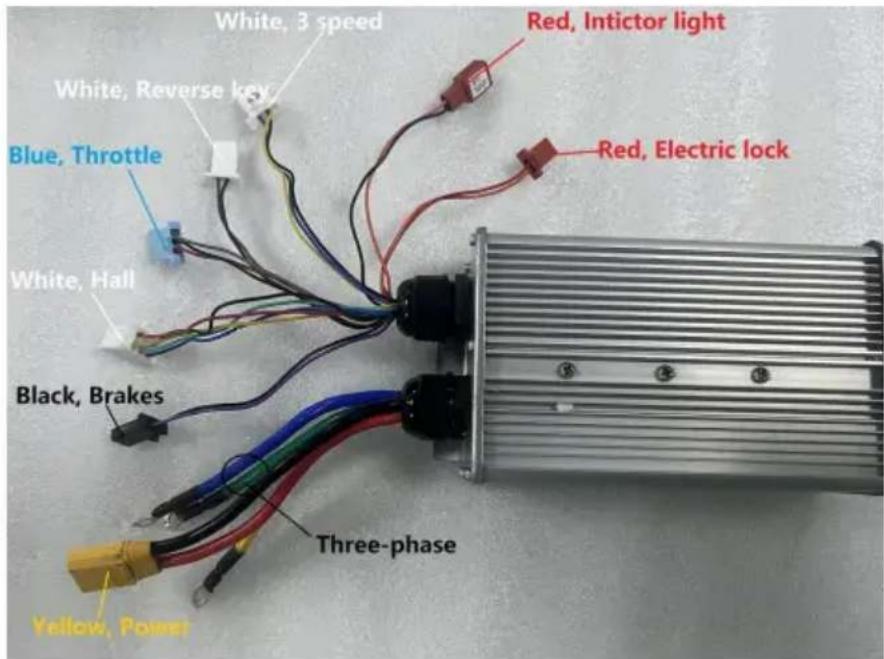

existe un type de contrôle. Les fonctions de chaque plug-in sont représentées dans la figure 3 ci-dessous.

Figure 3 Contrôleur

Tension du contrôleur: DC72-82V

1. Rouge 72V+
2. Noir 72V-

Les valeurs positives et négatives ne peuvent pas être connectées de manière incorrecte, sinon le contrôleur grillera. Une légère étincelle se produit lors de la connexion, ce qui est un phénomène normal de démarrage. La figure 4 montre les connexions des cables du contrôleur.

Figure 4 Connexions des cables au contrôleur

3. Attachment

3.1 Poignée

Tournez la ligne de poignée (tournez la manette des gaz).

1. Rouge: +4,3 V
2. Noir: fil de terre
3. Gris: Ligne de signal

Le câblage de la poignée est illustré à la Figure 5.

3.2 Interrupteur à trois vitesses

Interrupteur à trois vitesses : vitesse par défaut 2, le court-circuit des lignes bleues et noires est à 3 vitesses, le court-

circuit des lignes jaunes et noires est à 1 vitesse.

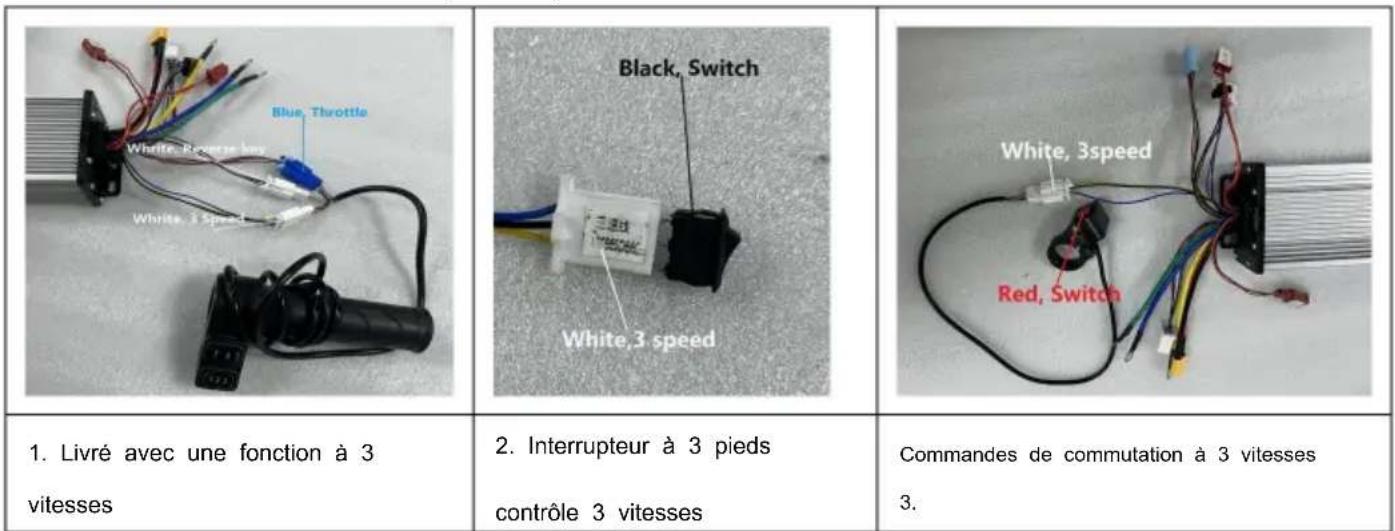

Il existe plusieurs façon de connecter l'interrupteur à trois vitesses, comme illustré dans la figure 6.

Fig.6 Câblage du commutateur à trois vitesses

3.3 Inverser

Inversion : commutateur marron et noir, la vitesse de marche arrête est de 100% . Il existe les types de cables de marche arrêtés suivants. La figure 7 montre les cables de marche arrête.

Figure 7 Connexion inversée du cable

3.4 Serrure de porte électriche

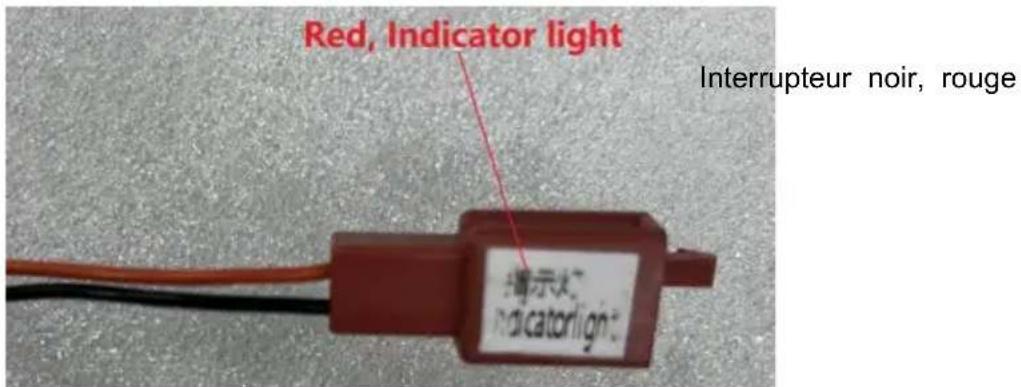

1. Orange: VCC Serrure électrique de porte: 1. Rouge: p+ La se

électrique de porto doit être maintainue normalement ouverte, ou les lignes rouge et orange doivent être connectées par un court-circuit.

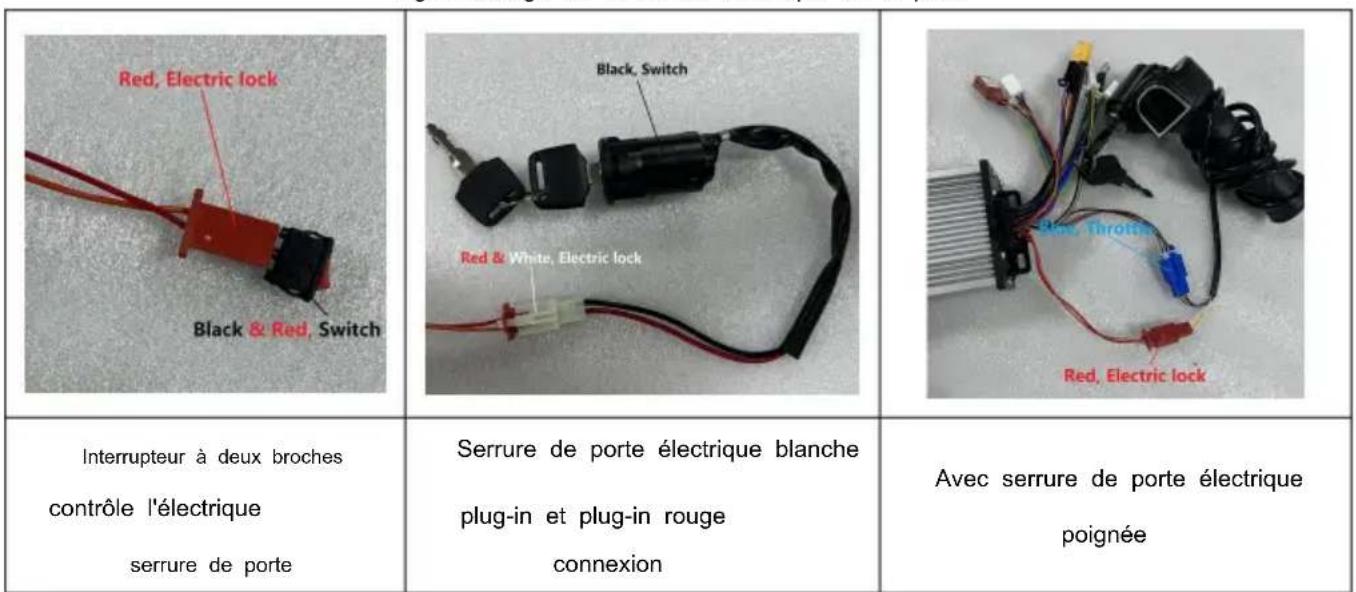

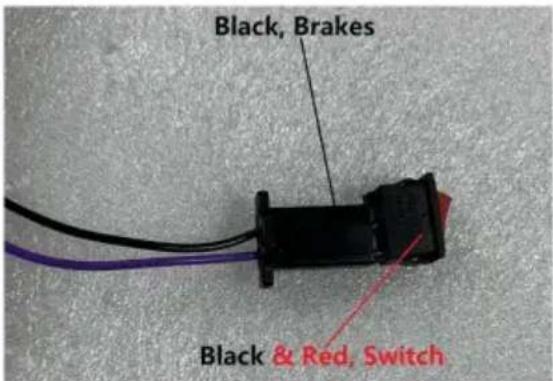

Le cablage de verrouillage de porte électrique présente les types suivants, le cablage de verrouillage de porte électrique est illustré à la figure 8.

Fig.8 Câblage de la serrure électrique de la porte

4.Installation d'autres accessoires (a acheter soi-même)

4.1 Frein

Frein: connectez le frein pour réaliser la fonction de mise hors tension du frein. Le cablage du frein est illustré à la Figure 9.

Figure 9 Câblage des freins

4.2 Témoins lumineux

Témoin lumineux: Connecté à l'affichage du niveau de batterie, il peut être utilisé comme sortie de tension DC72V pour que DC72V émette de la lumière. Les bornes positives et négatives ne peuvent pas être inversées. L'orange correspond à 72V+ et le noir à 72V-. Le câblage du tímoin lumineux est illustré à la Figure 10.

Figure 10 Câblage des voyants lumineux

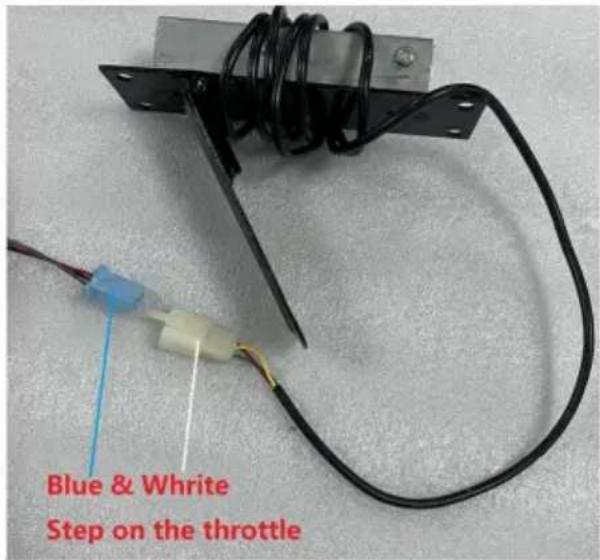

4.3 Pedale/accelerateur

Cable de pedale/accelerateur (tournier la manette des gaz).

1. Rouge: +4,3 V
2. Noir : fil de terre
3. Gris: Ligne de signal

Le câblage de la pédale/accelérateur est illustré à la Figure 11.

Fig.11 Appuyez sur le cablage de l'accelerateur

La serrure électronique doit être ouverte. Lorsque la serrure électronique est ouverte, la l'accelérateur est tourné et le moteur ne fonctionne pas

Raison:

Batterie La batterie est trop faible et n'atteint pas la tension de fonctionnement requise Solution:

1. Chargement;
2. Sélectionnez une batterie avec la tension de fonctionnement correspondante;
3. Vérifiez si chaque fiche est correctement connectée et si les bornes connectées sont connectées de manière fiable, afin d'éviter tout dysfonctionnement du à une connexion incorrecte ou à un mauvais contact.

Conforme à la certification de sécurité européen.

ÉLIMINATION CORRECTE

Ce produit est soumis aux dispositions de la directive europeenne 2012/19/

UE. Le symbole représentant une poubelle à roulettes barree indique que le produit nécessite une collecte separée des déchets dans le

Union Européenne. Ceci s'applique au produit et à tous les accessoires marqués de ce symbole. Les produits marqués comme tels ne doivent pas être jetés avec les déchets menagers normaux. déchets, mais doivent être déposés dans un point de collecte pour le recyclage des apparèils électriques et électroniques.
appareils électroniques.

Informations FCC :

ATTENTION: Les changements ou modifications non expressement approuvés par la partie responsable de la conformité pourrait annuler l'autorité de l'utilisteur à exploiter le équipement!

Cet apparéil est conforme à la partie 15 des règles de la FCC. Son fonctionnement est soumis aux les deux conditions suivantes:

1) Ce produit peut provoquer des interférences nuisibles.
2) Ce produit doit accepter toute interférence reçue, y compris les interférences qui peut provoquer un fonctionnement indésirable.

AVERTISSEMENT: Les changements ou modifications apportés à ce produit non expressément approuvés par la partie responsable de la conformité pourrait annuler l'autorité de l'utilisateur à exploiter le produit.

Remarque: Ce produit a ete teste et juge conforme aux limites d'une classe

Apparil numérique B conformément à la partie 15 des règles de la FCC. Ces limites sont conçues pour assurer une protection raisonnable contre les interférences nuisibles dans un environnement résidentiel installation.

Ce produit génère, utilise et peut émettre de l'énergie radiofrequence, et s'il ne l'est pas

installé et utilisé conformément aux instructions, peut cause des dommages

interférences avec les communications radio. Cependant, il n'y a aucune garantie que aucune interférence ne se produit dans une installation particulière. Si ce produit provoque interférence nuisible à la réception radio ou télévision, qui peut être déterminée par en éteignant et en rallumant le produit, l'utilisateur est encouraged à essayer de corriger le problème. interférence par une ou plusieurs des mesures suivantes.

• Réorienter ou déplacer l'antenna de réception.
  Augmenter la distance entre le produit et le récepteur.
• Branchez le produit sur une prise d'un circuit différent de celui auquel le le récepteur est connecté.
• Consultez le revendeur ou un technicien radio/TV experimenté pour obtenir de l'aide.

Fabricant : Shanghaiuxinmuyeyouxianggsi

Adresse: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, Shanghai 200 000 CN.

Importé en Australie: SIHAO PTY LTD. 1 ROKEVA STREET EASTWOOD NSW 2122 Australia

Importé aux États-Unis : Sanven Technology Ltd. Suite 250, 9166 Anaheim Place, Rancho Cucamonga, CA 91730

YH CONSULTING LIMITEE.

C/O YH Consulting Limited Bureau 147, Maison du Centurion, route de Londres, Staines-upon-Thames, Surrey, TW18 4AX

E-CrossStu GmbH

Mainzer Landstr.69, 60329 Francfort-sur-le-Main
Principal.

VEVOR

TOUGH TOOLS, HALF PRICE

Assistance technique et certificat de garantie

électronique www.vevor.com/support
