Produkttyp	Bürstenloser Gleichstrom-Elektromotor
Marke	Vevor
Modell	JZ72V3000W
Nennspannung	72 V DC
Maximale Leistung	3000 W
Nenndrehzahl	4900 U/min
Nenndrehmoment	5,5 Nm
Nennstrom	44 A
Leerlaufdrehzahl	6700 ±10% U/min
Motorwirkungsgrad	≥85 %
Ritzelnummer	T8F-9T und T8F-11T
Max. Ladegewicht	≤180 kg
Abmessungen (L×B×H)	134 × 107 × 112 mm
Gewicht (mit Fußplatte)	4,8 ±5% kg
Gewicht (ohne Fußplatte)	4,67 ±5% kg
Anwendungsbereich	Kleine Elektrofahrzeuge, E-Bikes, Elektro-Karts, Elektro-Tretroller
Controllertyp	ZWK7244
Controllerspannung	72 V DC (Bereich 72-82 V)
Nennstrom des Controllers	44 A
Betriebstemperatur	-25 bis 60 °C
Empfohlene Batterie	Blei-Säure oder Lithium, 12-20 Ah, kompatible Spannung
Empfohlenes Übersetzungsverhältnis	9 Zähne/11 Zähne: 64 Zähne
Kit-Inhalt	Motor mit/ohne Fuß, Controller, Kettenscheibe T8F-64T, Kette T8F-116T, Dreiganggriff + Rückwärtsgang, Elektroschloss, Materialkits

Häufig gestellte Fragen - JZ72V3000W Vevor

Welche Batterie mit dem Motor JZ72V3000W verwenden?

Es wird empfohlen, Blei-Säure-Batterien von 12 bis 20 Ah zu verwenden. Lithium-Batterien können ebenfalls funktionieren, sofern Spannung (72 V) und Leistung übereinstimmen. Die Batteriespannung muss mit dem Kit kompatibel sein, mit einer Überspannungstoleranz von +10 %.

Wie schließt man das elektrische Türschloss an?

Das elektrische Türschloss (orange und rote Drähte) muss normalerweise offen angeschlossen werden. Sie können das mitgelieferte Schloss verwenden oder die orangefarbenen und roten Drähte kurzschließen, um das System zu aktivieren.

Wie ist die Verkabelung des Gasgriffs?

Die Verkabelung des Griffs (Drehgas) ist wie folgt: Rot = +4,3 V, Schwarz = Erdungskabel, Grau = Signalleitung. Siehe Abbildung 5 der Anleitung für weitere Details.

Wie stellt man die Geschwindigkeiten mit dem Dreigangschalter ein?

Der Dreigangschalter: standardmäßig auf Stufe 2. Kurzschließen Sie die blauen und schwarzen Leitungen für Stufe 3 und die gelben und schwarzen Leitungen für Stufe 1. Mehrere Konfigurationen sind möglich (siehe Abbildung 6).

Was tun, wenn der Motor nicht startet?

Überprüfen Sie, ob die Batterie ausreichend geladen ist (Spannung > 50 V). Stellen Sie sicher, dass das elektrische Schloss richtig angeschlossen und alle Stecker fest eingesteckt sind. Überprüfen Sie auch die Verkabelung des Controllers und der Hallsensoren.

Was ist das maximale Gewicht, das der Motor tragen kann?

Das maximale Ladegewicht beträgt ≤180 kg für den Einsatz auf kleinen Elektrofahrzeugen, Fahrrädern, Karts oder Tretrollern.

Wird der Controller normal heiß?

Ein leichter Funke beim Anschließen der Batterie ist normal. Der Controller kann im Betrieb heiß werden; er sollte an einem trockenen, gut belüfteten und staubgeschützten Ort installiert werden, um Überhitzung zu vermeiden.

Wie schließt man die Bremsen an?

Die Bremsen werden an den Controller angeschlossen, um die Ausschaltfunktion zu realisieren. Die Verkabelung ist in Abbildung 9 der Anleitung dargestellt. Achten Sie auf die Polarität.

Ist der Motor mit einem Fußpedal-Beschleuniger kompatibel?

Ja, ein Pedal-/Beschleunigerkabel kann verwendet werden. Die Verkabelung ist identisch mit der des Griffs: Rot = +4,3 V, Schwarz = Erde, Grau = Signal. Siehe Abbildung 11.

Wie wartet man den Motor?

Installieren Sie den Motor an einem trockenen, staubfreien und gut belüfteten Ort. Überprüfen Sie regelmäßig die Anschlüsse und Kabel. Bei Problemen kontaktieren Sie den Kundendienst mit klaren Fotos des Typenschilds und der Verkabelung.

BEDIENUNGSANLEITUNG JZ72V3000W Vevor

HÄUFIGE PROBLEME UND LÖSUNGEN

Phänomen:

Technischer Support und E-Garantie-Zertifikat www.vevor.com/support

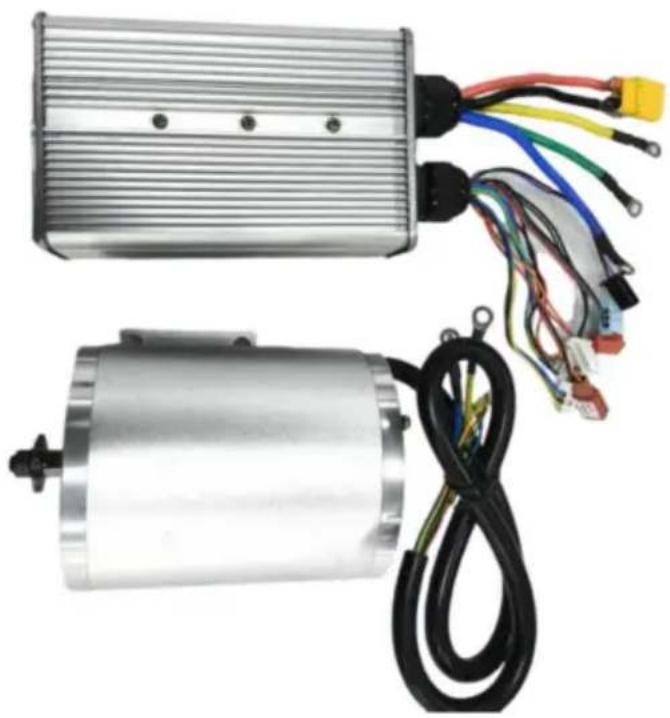

Bürstenloser Gleichstrommotor

Modell: JZ72V3000W

Wir sind weiterhin bestrebt, Ihnen Werkzeuge zu wettbewerbsfähigen Preisen anzubieten. „Sparen Sie die Hälfte“, „Halber Preis“ oder andere ähnliche Ausdrücke, die wir verwenden, stellen nur eine Schätzung der Ersparnis dar, die Sie beim Kauf bestimmter Werkzeuge bei uns im Vergleich zu den größten Topmarken erzielen können, und decken nicht unbedingt alle von uns angebotenen Werkzeugkategorien ab. Wir möchten Sie freundlich daran erinnern, bei Ihrer Bestellung bei uns sorgfältig zu prüfen, ob Sie im Vergleich zu den größten Topmarken tatsächlich die Hälfte sparen.

VEVOR®

TOUGH TOOLS, HALF PRICE

Bürstenloser Gleichstrommotor

MODELL: JZ72V3000W

Brauchen Sie Hilfe? Kontaktieren Sie uns!

Haben Sie Fragen zum Produkt? Benötigen Sie technischen Support? Bitte kontaktieren Sie uns:

Technischer Support und E-Garantie-Zertifikat www.vevor.com/support

Dies ist die Originalanleitung. Bitte lesen Sie alle Anweisungen sorgfältig durch, bevor Sie das Gerät in Betrieb nehmen. VEVOR behält sich eine klare Auslegung unserer Bedienungsanleitung vor. Das Erscheinungsbild des Produkts richtet sich nach dem Produkt, das Sie erhalten haben. Bitte verzeihen Sie uns, dass wir Sie nicht erneut informieren, wenn es Technologie- oder Software-Updates für unser Produkt gibt.

Sicherheitsvorkehrungen

1.1 Sicherheitshinweise

vor Inbetriebnahme sorgfältig lesen.

Lesen Sie unbedingt alle Sicherheitswarnungen und Anweisungen, bevor Sie den Motor in Betrieb nehmen. Die Nichtbeachtung der Warnungen und Anweisungen kann zu Stromschlägen, Bränden oder schweren Verletzungen führen.

Wenn Sie auf Probleme stoßen, wenden Sie sich bitte rechtzeitig an den Kundendienst, um diese zu lösen. Ihre Zufriedenheit ist unser Serviceziel.

1.2 Warnzeichen für den sicheren Betrieb des Motors

1.3 Risikofaktoren

1) Mechanischer Schaden 2) Elektrischer Schlag 3) Extrusionskollision 4) Objekteinwirkung 5) Andere Verletzungen

1.4 Betriebliche Aspekte und Auslöser von Kraftfahrzeug-Nichtberufsunfällen

1) Überprüfen Sie, ob alle Zubehörteile fest und nicht locker angeschlossen sind, prüfen Sie, ob die Stifte in jedem Stecker verbogen sind, und überprüfen Sie visuell, ob jede Schnittstelle den Anweisungen im Verdrahtungshandbuch entspricht und ob die Verbindung korrekt ist. Um Schreibfehler und das Verbrennen des Controllers zu vermeiden.

2) Es wird empfohlen, Bleibatterien zu verwenden. Lithiumbatterien können auch funktionieren.

Beachten Sie, dass die Batteriespannung und die Batterieleistung mit der Kit-Leistung übereinstimmen. Die

Die empfohlene Batteriekapazität beträgt 12AH-20AH. Die Batteriespannung muss

der Motor-Kit-Spannung entsprechen und einen Überspannungsbereich von +10% erhöhen. Die

Plus- und Minuspol des Netzteils müssen korrekt angeschlossen sein

(der Pluspol wird mit der dicken roten Leitung des Controllers verbunden, und der

Minuspol wird mit der dicken schwarzen Leitung des Controllers verbunden). Laden

Die Batterie und der Controller erzeugen keine Lichtbogen und Funken, was normal ist, während geladen wird.

3) Das elektrische Türschloss (orange, rot) muss angeschlossen sein (Sie können das

elektrische Türschloss, oder Sie können die orangefarbenen und roten Drähte mit Drähten verkürzen), dies

Die Operation ist der letzte Schritt.

4) Das Zubehör außerhalb dieses Kits, das zum Zubehör gehört, das von

Ihnen, passen möglicherweise nicht zum Kit und müssen nach dem Matching verwendet werden. Bitte

Kontaktieren Sie rechtzeitig den Kundenservice, um die Kits aufeinander abzustimmen.

1.5 Vorsichtsmaßnahmen und Vorschläge

Alle Maschinenbediener sollten über eine Ausbildung und Zertifizierung im Bereich Elektrotechnik verfügen.

1) Überprüfen Sie vor dem Öffnen der Verpackung, ob die Verpackung intakt, beschädigt und

ob Wasser vorhanden ist. Entfernen Sie nach dem Entfernen der Abdeckung vorsichtig den Staub von der

Motor.

2) An einem trockenen, staubfreien Ort installieren; 3) An einem gut belüfteten Ort installieren; 4) Es ist an einem breiten und glatten Ort für eine einfache tägliche Bedienung installiert und

Vielen Dank für Ihre Lektüre, wenn Sie weiterhin Betriebsprobleme haben, kontaktieren Sie bitte

Kundenservice rechtzeitig kontaktieren. Wenn Sie den Kundenservice kontaktieren, geben Sie bitte klare

Fotos vom Motor- und Controller-Typenschild, bieten Sie klare Fotos und

klare Videos der Zubehörverkabelung, die an jedem Plug-In des Controllers angeschlossen ist. Sie müssen

die Farbe des Kabels und die Farbe der Zubehörleitung deutlich erkennen.

Um Ihnen eine bequemere und schnellere Lösung zu bieten.

TECHNISCHE DATEN

LEISTUNGSPARAMETER DES JZ72V3000W MOTORS

Parameter	Zahlenwert
Nennspannung/V (DC)	72
Maximale Wattzahl/W	3000
Nenndrehzahl/U/min	4900
Nenndrehmoment/Nm	5.5
Bemessungsstrom/A	44
Leerlaufdrehzahl/U/min	6700 ± 10 %
Motoreffizienz	y85 %
Kettenradnummer	T8F-9T und T8F-11T
Schraubengewinde	M8 Linksgewinde *1,25*12mm (Es gibt Fadenkleber am Faden, und die Demontage muss bei 80y für 1-2 erhitzt werden Minuten
Empfohlene Reduzierung Übersetzungsvorblichkeit	9 Zähne/11 Zähne:64 Zähne
Lastgewicht/kg	y180
Maß/mm	134*y107*112
Gewicht/kg	4,67 ± 5 % (ohne Fundament) / 4,8 ± 5 % (mit Fundamen)
Geltungsbereich	Kleine Elektrofahrzeuge, Elektrofahrräder, Elektrokarts, Elektroroller...

LEISTUNGSPARAMETER DES ZWK7244 REGLERS

Parameter	Zahlenwert
Nennspannung/V (DC)	72
Maximale Wattzahl/W	3000
Bemessungsstrom/A	44
Bremse	Niedrige Bremse
Unterspannung/V	50
Betriebstemperatur/yy	-25 bis 60
Controllergehäusegroße/mm	202*107*60 (Fehler ± 2 mm)
Regler-Montageloch/mm 189*50*yy6(Fehler ±2mm)
Gewicht/kg	0,98

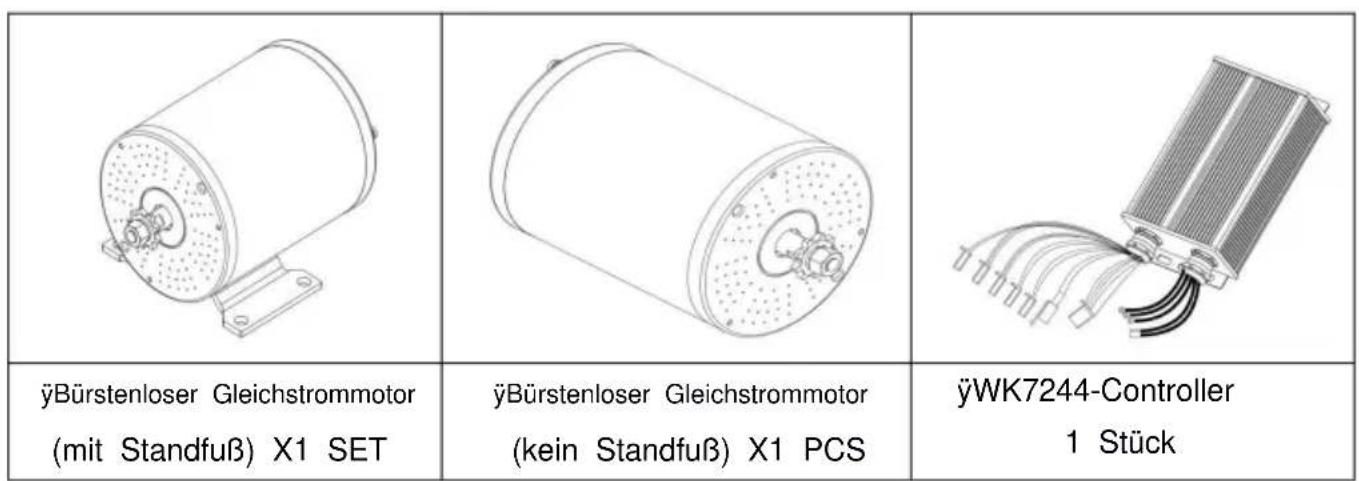

KONFIGURATIONSLISTE

yT8F-64T Kettenscheibe 1 Stück	y T8F-116TCette 1 Stück	y Drei Geschwindigkeiten + Griff mit Rückwärtsgang 1 Satz
yElektrisches Türschloss 1 Stück	yHardware-Kit Eins 1 Satz	yHardware-Kit Zwei 1 Satz

Tabelle 1 Produktkonfigurationstabelle

Produktnummer	Produktkonfiguration
ZLWSDJTJ30000IDZCV9	yyyy
ZLWSDJTJ3000TMJNSV9	yyyyyyyy

Das spezifische Zubehör ist abhängig vom gekauften Produkt. Wenn das Zubehör nicht in der Liste enthalten ist, müssen Sie es selbst kaufen.

Gesamtabmessungen und Einbaumaße

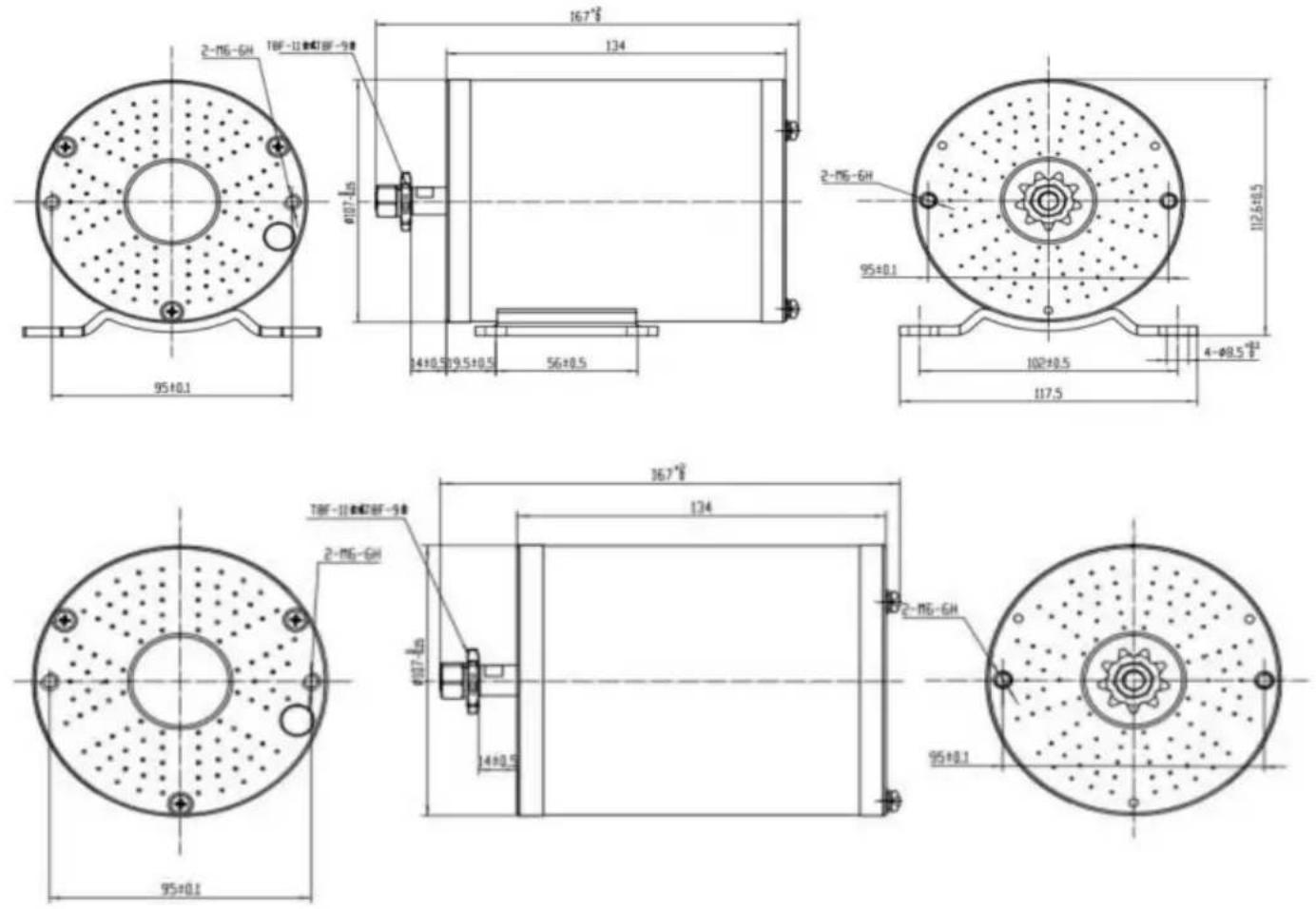

Die Abmessungen und Anbaumaße des Motors sind in Bild 1 dargestellt.

Bild 1 Motorabmessungen und Anbaumaße

Installieren

1. Motor

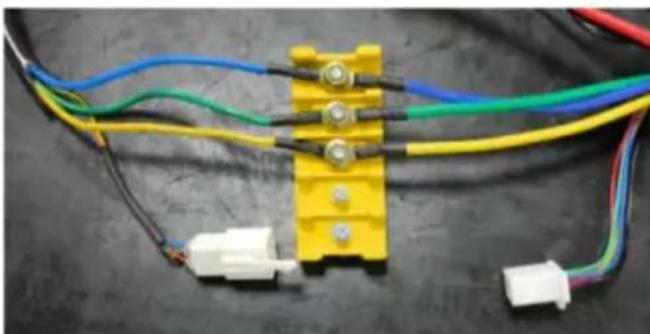

Die A-Phasenleitung der Hauptleitung des Motors ist blau, die B-Phasenleitung ist grün und die C-Phasenleitung ist gelb; Der Pluspol der Stromversorgung in der Signalleitung des Positionssensors (Hall) ist rot und der Minuspol ist schwarz; Die A-

Phasensor-Signalleitung ist blau, die B-Phasensor-Signalleitung ist grün und die C-Phasensor-Signalleitung ist gelb. Die Farben auf beiden Seiten der Motorleitung sind gleich und die Motorverkabelung ist in Abbildung 2 dargestellt.

Abbildung 2 Motorverdrahtung

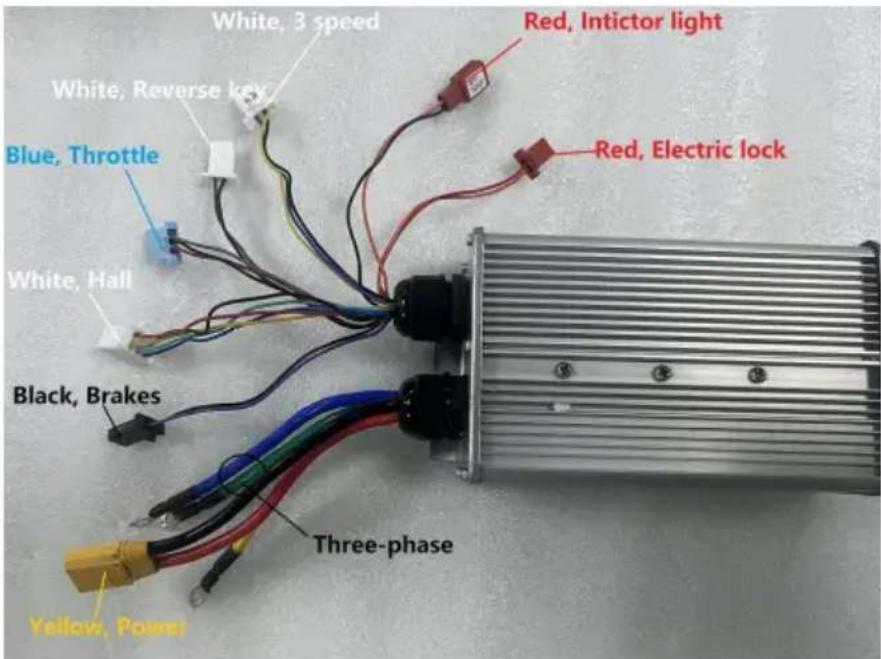

2. Controller Es

gibt zwei Arten von Controllern. Die Funktionen der einzelnen Steckverbindungen sind in Abbildung 3 dargestellt.

Abbildung 3 Controller

Reglerspannung: DC72-82V

1. Rot 72V+
2. Schwarz 72V

Die positiven und negativen Werte dürfen nicht falsch angeschlossen werden, da sonst der Controller durchbrennt. Beim Anschließen entsteht ein leichter Funke, was ein normales Startphänomen ist.

Abbildung 4 zeigt die Kabelverbindungen des Controllers.

Abbildung 4 Kabelverbindungen zum Controller

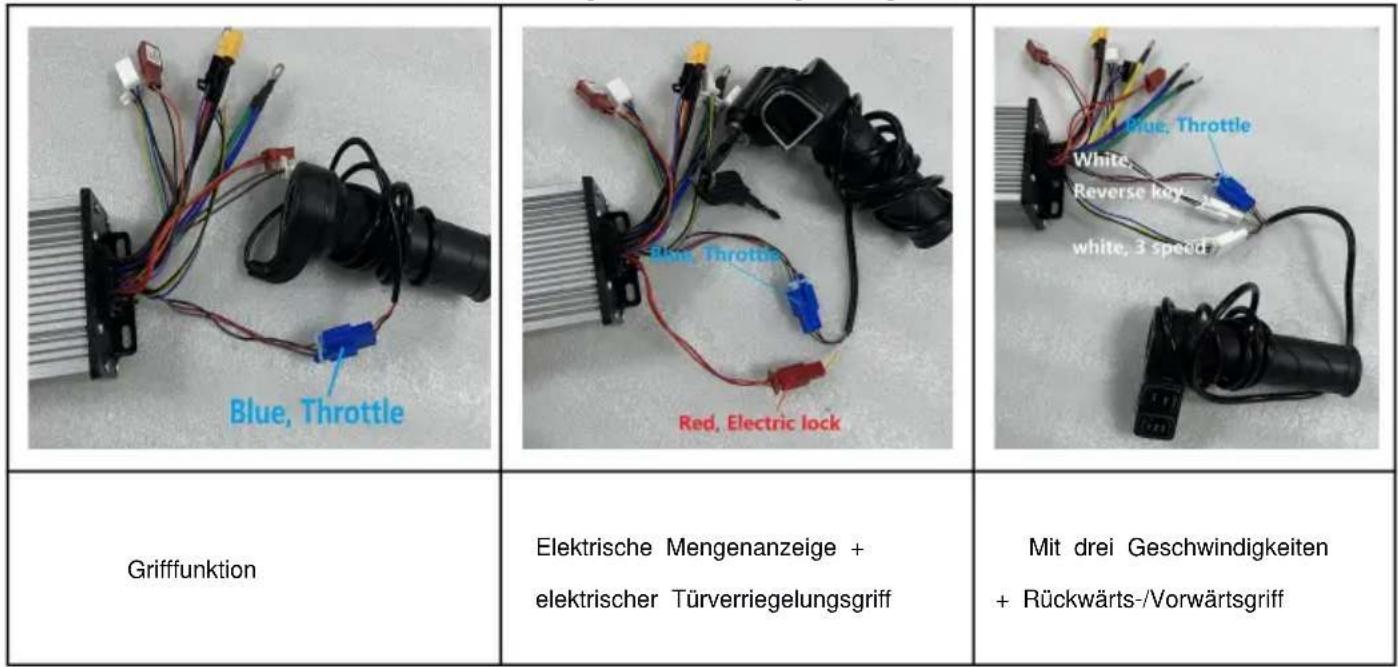

3. Pfändung

3.1 Griff

Drehen Sie die Griffleine (drehen Sie den Gashebel).

1. Rot: +4,3 V
2. Schwarz: Erdungskabel
3. Grau: Signalleitung

Die Griffverdrahtung ist in Abbildung 5 dargestellt.

3.2 Dreigeschwindigkeitsschalter

Dreigeschwindigkeitsschalter: Standardgeschwindigkeit 2, Kurzschluss der blauen und schwarzen Leitungen ist 3.

Geschwindigkeit, Kurzschluss der gelben und schwarzen Leitungen ist 1. Geschwindigkeit.

Es gibt mehrere Möglichkeiten, den Dreigeschwindigkeitsschalter anzuschließen, wie in Abbildung 6 dargestellt.

Abb. 6 Verkabelung des Dreigangschalters

3.3 Rückwärts

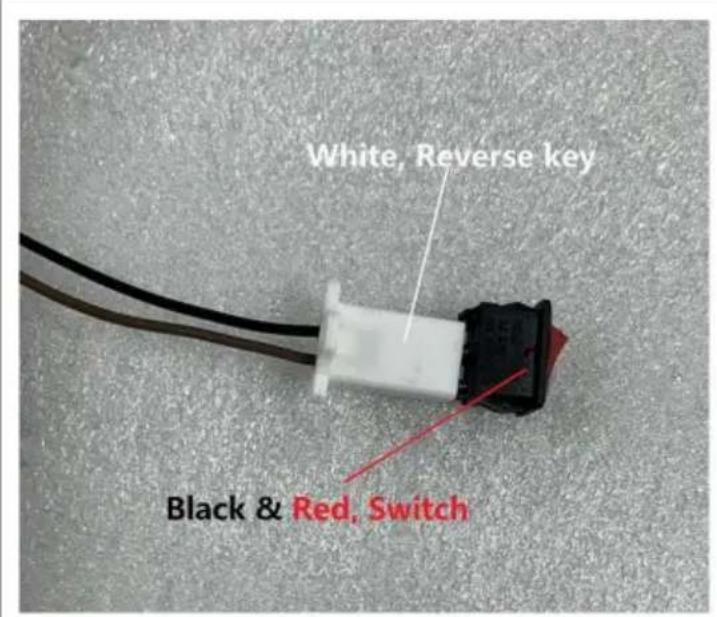

Rückwärtsgang: Schalter braun und schwarz, Rückwärtsgangsgeschwindigkeit ist 100% . Es gibt folgende Arten von

Rückwärtsgangkabeln. Abbildung 7 zeigt die Rückwärtsgangkabel.

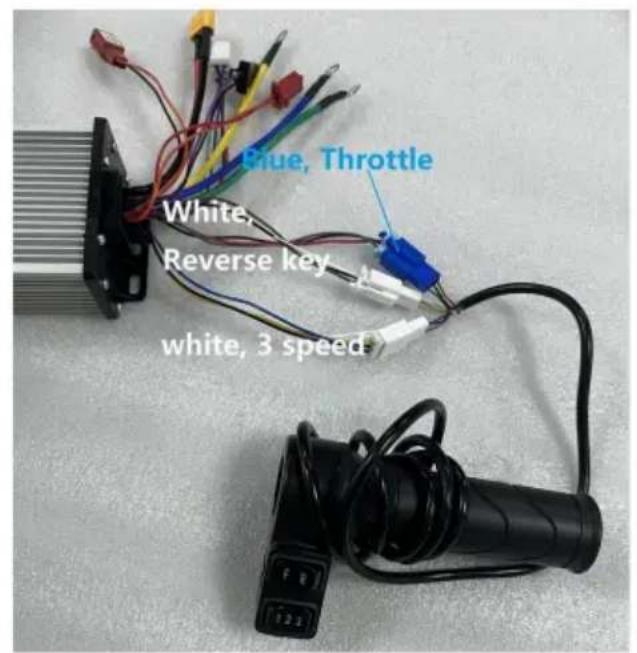

Abbildung 7 Umgekehrter Kabelanschluss 1. Zweipoliger Schalter steuert vorwärts und rückwärts

2. Griff mit Rückwärtsfunktion

3.4 Elektrisches Türschloss

1. Orange: VCC Elektrisches Türschloss: 1. Rot: p+ Das

elektrische Türschloss muss normalerweise offen gehalten werden, oder die roten und orangefarbenen Leitungen müssen durch einen Kurzschluss verbunden werden.

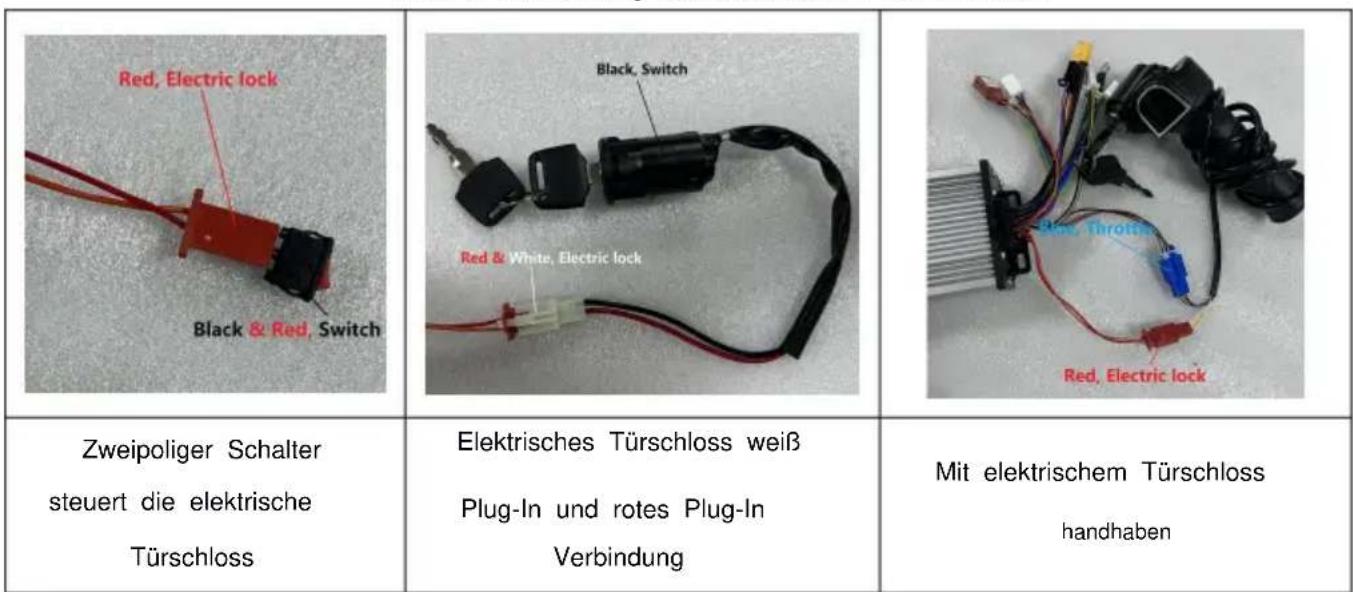

Es gibt die folgenden Verkabelungstypen für elektrische Türschlösser. Die Verkabelung für elektrische Türschlösser ist in Abbildung 8 dargestellt.

Abb. 8 Verdrahtung des elektrischen Türschlosses

4. Installation weiterer Zubehörteile (selbst kaufen)

4.1 Bremse

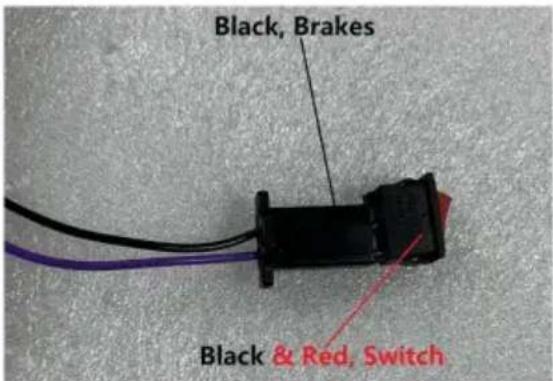

Bremse: Schließen Sie die Bremse an, um die Bremsenabschaltfunktion zu aktivieren. Die Bremsenverkabelung ist in Abbildung 9 dargestellt.

Abbildung 9 Bremsverdrahtung

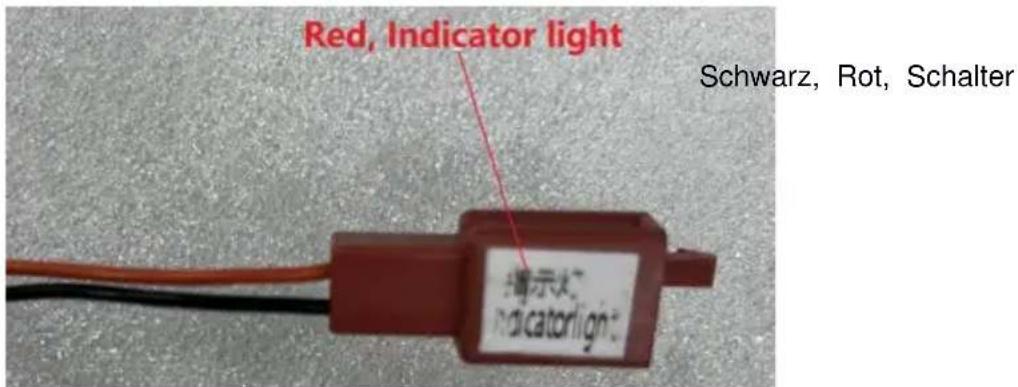

4.2 Kontrollleuchten

Kontrollleuchte: Angeschlossen an die Batteriestandsanzeige, kann sie als DC72V-Spannungsausgang für DC72V verwendet werden, um Licht auszusenden. Die positiven und negativen Anschlüsse können nicht vertauscht werden. Orange ist 72V+ und Schwarz ist 72V-. Die Verdrahtung der Kontrollleuchte ist in Abbildung 10 dargestellt.

Bild 10 Verdrahtung der Kontrollleuchten

4.3 Pedal/Gaspedal

Pedal-/Gaszug (Gashebel drehen).

1. Rot: +4,3 V
2. Schwarz: Erdungskabel
3. Grau: Signalleitung.

Die Pedal-/Gaspedalverkabelung ist in Abbildung 11 dargestellt.

Abb. 11: Schritt zur Drosselklappenverkabelung

HÄUFIGE PROBLEME UND ABHILFEN

Phänomen:

Das elektronische Schloss muss geöffnet werden. Wenn das elektronische Schloss geöffnet wird, wird der Gashebel gedreht und der Motor läuft nicht.

Grund:

Batterie: Die Batterie ist zu schwach und erreicht nicht die erforderliche Betriebsspannung.

Lösung:

1. 1. Laden; 2.

Wählen Sie eine Batterie mit der entsprechenden Betriebsspannung; 3.

Überprüfen Sie, ob jeder Stecker richtig angeschlossen ist und ob die angeschlossenen Anschlüsse zuverlässig verbunden sind, um Funktionsstörungen aufgrund falscher Anschlüsse oder schlechten Kontakts zu vermeiden.
