JZ72V3000W - Silnik elektryczny Vevor - Bezpłatna instrukcja obsługi

Typ produktu	Silnik elektryczny prądu stałego bezszczotkowy
Marka	Vevor
Model	JZ72V3000W
Napięcie znamionowe	72 V DC
Maksymalna moc	3000 W
Prędkość znamionowa	4900 obr/min
Moment obrotowy znamionowy	5,5 Nm
Prąd znamionowy	44 A
Prędkość biegu jałowego	6700 ±10% obr/min
Sprawność silnika	≥85%
Numer zębatki	T8F-9T i T8F-11T
Maksymalne obciążenie	≤180 kg
Wymiary (Dł×Szer×Wys)	134 × 107 × 112 mm
Waga (z podstawą)	4,8 ±5% kg
Waga (bez podstawy)	4,67 ±5% kg
Zakres zastosowania	Małe pojazdy elektryczne, rowery elektryczne, gokarty elektryczne, hulajnogi elektryczne
Typ kontrolera	ZWK7244
Napięcie kontrolera	72 V DC (zakres 72-82 V)
Prąd znamionowy kontrolera	44 A
Temperatura pracy	-25 do 60 °C
Zalecana bateria	Kwasowo-ołowiowa lub litowa, 12-20 Ah, napięcie kompatybilne
Zalecany przełożenie redukcji	9 zębów/11 zębów: 64 zęby
Zawartość zestawu	Silnik z/bez stopy, kontroler, tarcza łańcuchowa T8F-64T, łańcuch T8F-116T, manetka trzybiegowa + bieg wsteczny, zamek elektryczny, zestawy montażowe

Często zadawane pytania - JZ72V3000W Vevor

Jaka bateria do silnika JZ72V3000W?

Zaleca się stosowanie baterii kwasowo-ołowiowych 12-20 Ah. Baterie litowe również mogą działać, pod warunkiem że napięcie (72 V) i moc są zgodne. Napięcie baterii musi być kompatybilne z zestawem, z tolerancją przepięcia +10%.

Jak podłączyć elektryczny zamek drzwi?

Elektryczny zamek drzwi (przewody pomarańczowy i czerwony) należy podłączyć jako normalnie otwarty. Można użyć dostarczonego zamka lub zewrzeć przewody pomarańczowy i czerwony, aby aktywować system.

Jakie jest okablowanie manetki gazu?

Okablowanie manetki (obracanie manetki gazu) jest następujące: Czerwony = +4,3 V, Czarny = przewód masowy, Szary = linia sygnałowa. Patrz Rysunek 5 instrukcji.

Jak regulować prędkości za pomocą przełącznika trójbiegowego?

Przełącznik trójbiegowy: domyślnie bieg 2. Zewrzyj linie niebieską i czarną dla biegu 3, a żółtą i czarną dla biegu 1. Możliwe są różne konfiguracje (patrz Rysunek 6).

Co zrobić, jeśli silnik nie uruchamia się?

Sprawdź, czy bateria jest wystarczająco naładowana (napięcie > 50 V). Upewnij się, że zamek elektryczny jest prawidłowo podłączony, a wszystkie złącza są dobrze wpięte. Sprawdź także okablowanie kontrolera i czujników Halla.

Jaka jest maksymalna waga obsługiwana przez silnik?

Maksymalne obciążenie wynosi ≤180 kg dla użytku w małych pojazdach elektrycznych, rowerach, gokartach lub hulajnogach.

Czy kontroler normalnie się nagrzewa?

Niewielka iskra podczas podłączania baterii jest normalna. Kontroler może się nagrzewać podczas pracy; należy go zainstalować w suchym, dobrze wentylowanym i wolnym od kurzu miejscu, aby uniknąć przegrzania.

Jak podłączyć hamulce?

Hamulce podłącza się do kontrolera, aby zrealizować funkcję wyłączania zasilania. Okablowanie pokazano na Rysunku 9 instrukcji. Należy przestrzegać polaryzacji.

Czy silnik jest kompatybilny z pedałem gazu?

Tak, można użyć kabla pedału/manetki gazu. Okablowanie jest identyczne jak w przypadku manetki: Czerwony = +4,3 V, Czarny = masa, Szary = sygnał. Patrz Rysunek 11.

Jak konserwować silnik?

Zainstaluj silnik w suchym, wolnym od kurzu i dobrze wentylowanym miejscu. Regularnie sprawdzaj połączenia i kable. W razie problemów skontaktuj się z obsługą klienta, dostarczając wyraźne zdjęcia tabliczki znamionowej i okablowania.

INSTRUKCJA OBSŁUGI JZ72V3000W Vevor

Wsparcie techniczne i certyfikat gwarancji elektronicznej www.vevor.com/support

Silnik prądu stałego bezszczotkowy

Model: JZ72V3000W

Nadal staramy się oferować Państwu narzędzia w konkurencyjnych cenach. "Oszczędź połowę", "Połowa ceny" lub inne podobne wyrażenia używane przy nas stanowią jedynie szacunkowe oszczędności, jakie możesz uzyskać, kupując u nas określone narzędzia w porównaniu z głównymi markami i niekoniecznie oznaczają objęcie wszystkich kategorii narzędzi oferowanych przez nas. Uprzejmie przypominamy, aby dokładnie sprawdzić, czy składając u nas zamówienie faktycznie oszczędzasz połowę w porównaniu z głównymi markami.

VEVOR®

TOUGH TOOLS, HALF PRICE

Silnik prądu stałego bezszczotkowy

MODEL: JZ72V3000W

POTRZEBUJESZ POMOCY? SKONTAKTUJ SIĘ Z NAMI!

Masz pytania dotyczące produktu? Potrzebujesz wsparcia technicznego? Skontaktuj się z nami: Wsparcie

techniczne i certyfikat E-Gwarancji www.vevor.com/support

To jest oryginalna instrukcja, przy użyciu należy uważnie przeczytać wszystkie instrukcje. VEVOR zastrzega sobie jasną interpretację naszej instrukcji obsługi. Wygląd produktu będzie zależał od produktu, który otrzymałeś. Prosimy o wybaczenie, że nie poinformujemy Cię ponownie, jeśli w naszym produkcie pojawią się jakiekolwiek aktualizacje technologiczne lub oprogramowania.

Środki ostrożności 1.1 Ostrzeżenie

dotyczące bezpieczeństwa Przeczytaj

uważnie przed użyciem.

Przed uruchomieniem silnika należy dokładnie zapoznać się ze wszystkimi ostrzeżeniami dotyczącymi bezpieczeństwa i instrukcjami.

Niedostosowanie się do ostrzeżeń i instrukcji może skutkować porażeniem prądem, pożarem lub poważnymi obrażeniami.

Jeśli napotkasz problemy, skontaktuj się z obsługą klienta w celu ich rozwiązania. Twoje zadowolenie jest naszym celem.

1.2 Znak ostrzegawczy dotyczący bezpiecznej eksploatacji silnika

1.3 Czynniki ryzyka

1) Uszkodzenia mechaniczne 2) Ryzyko porażenia prądem 3) Kolizja wytłaczania 4) Uderzenie obiektu 5) Inne obrażenia

1.4 Rozważania operacyjne i czynniki wyzwalające wypadki drogowe związane z pracą

1) Sprawdź, czy wszystkie akcesoria są ściśle podłączone i nie są luźne, sprawdź, czy piny w każdej wtyczce nie są wygięte i wizualnie sprawdź, czy każdy interfejs jest zgodny z instrukcjami w instrukcji okablowania i czy połączenie jest prawidłowe. Aby uniknąć błędów zapisu i spalenia kontrolera.

2) Zaleca się stosowanie akumulatorów kwasowo-ołowiowych. Mogą również działać akumulatory litowe (należy pamiętać, że napięcie i moc baterii odpowiadają mocy zestawu).

Zalecana pojemność baterii to 12AH-20AH. Napięcie baterii musi być

zgodne z napięciem zestawu silnika, co pozwala na zakres napięć +10%.

Zaciski dodatnie i ujemne zasilania muszą być prawidłowo podłączone

(zacisk dodatni należy podłączyć do grubego przewodu kontrolera w kolorze czerwonym, a

zacisk ujemny jest podłączony do grubego przewodu kontrolera w kolorze czarnym). Ładowanie

akumulatora i kontroler wytwarzają małe łuki elektryczne i iskry, co jest normalne

ładowanie.

3) Zamek elektryczny drzwi (pomarańczowy, czerwony) musi być podłączony (można użyć

elektrycznego zamka do drzwi, lub można skrócić przewody pomarańczowy i czerwony za pomocą przewodów), to

operacja jest ostatnim krokiem.

4) Akcesoria spoza zestawu, które należą do akcesoriów zakupionych przez

Ciebie, mogą nie pasować do zestawu i muszą być użyte po dopasowaniu. Proszę

skontaktuj się z obsługą klienta na czas, aby dopasować do siebie zestawy.

1.5 Środki ostrożności i sugestie

Wszyscy operatorzy maszyn powinni zostać przeszkoleni i posiadać certyfikat potwierdzający ich umiejętności elektryczne.

1) Przed otwarciem pudełka sprawdź, czy opakowanie jest nienaruszone, uszkodzone i czy jest woda. Po zdjęciu pokrywy ostrożnie usuń kurz z silnika. 2) Zainstaluj w miejscu o dobrej wentylacji; 3) Zainstaluj w szerokim i równym miejscu, aby ułatwić codzienną obsługę i konserwację.

Dziękujemy za przeczytanie. Jeśli nadal występują problemy operacyjne, prosimy o kontakt z obsługą klienta na czas. Przy skontaktowaniu się z obsługą klienta, prosimy o jasne określenie zdjęć wykonanych przy bez silnika i tabliczki znamionowej sterownika, zapewniając wyraźne zdjęcia i wyraźne filmy przedstawiające okablowanie akcesoriów podłączonych do każdej wtyczki kontrolera. Musisz wyraźnie widzieć kolor każdego przewodu i kolor linii akcesoriów.

Aby zapewnić Ci wygodniejsze i szybsze rozwiązanie.

INFORMACJE TECHNICZNE

PARAMETRY EKSPLOATACYJNE JZ72V3000W SILNIK

Parametr	Wartość liczbowa
Napiȩcie znamionowe/V (DC)	72
Maksymalna moc/W	3000
Prędkość znamionowa/obr./min	4900
Moment znamionowy/Nm	5.5
Prȩd znamionowy/A	44
Prȩdkość bez obłowenia/obr./min.	6700±10%
Sprawnosć silnika	85%
Numer zȩbatki	T8F-9T i T8F-11T
Gwint Śruby	M8 Gwint lewoskrętny *1,25*12mm (Na nici jest klej do nici, a demontaż wymaga podgrzania do 80°C przyez 1-2 protokóf
Zalecana redukcja przełozenia	9 zȩbow/11 zȩbow:64 zȩby
Masa ladunku/kg	180
Wymiar/mm	134* 107*112
Waga/kg	4,67±5% (bez podstawy)/4,8±5% (z podstawy)
Zakres stosowania	Małe pojadny elektryczne, rowery elektryczne, gokarty elektryczne hulajnogi elektryczne...

PARAMETRY EKSPLOATACYJNE ZWK7244 KONTROLLER

Parametr	Wartość liczbowa
Napiȩcie znamionowe/V (DC)	72
Maksymalna moc/W	3000
Prȩd znamionowy/A	44
Hamulec	Hamulec niskiego poziomu
Podnapiȩcie/V	50
Temperatura pracy/°C	-25~60
Rozmiar obudowy kontrlera/mm	202*107*60 (będ ± 2 mm)
Otwór montaźowy kontrlera/mm 189*50* 6 (będ ±2 mm)
Waga/kg	0,98

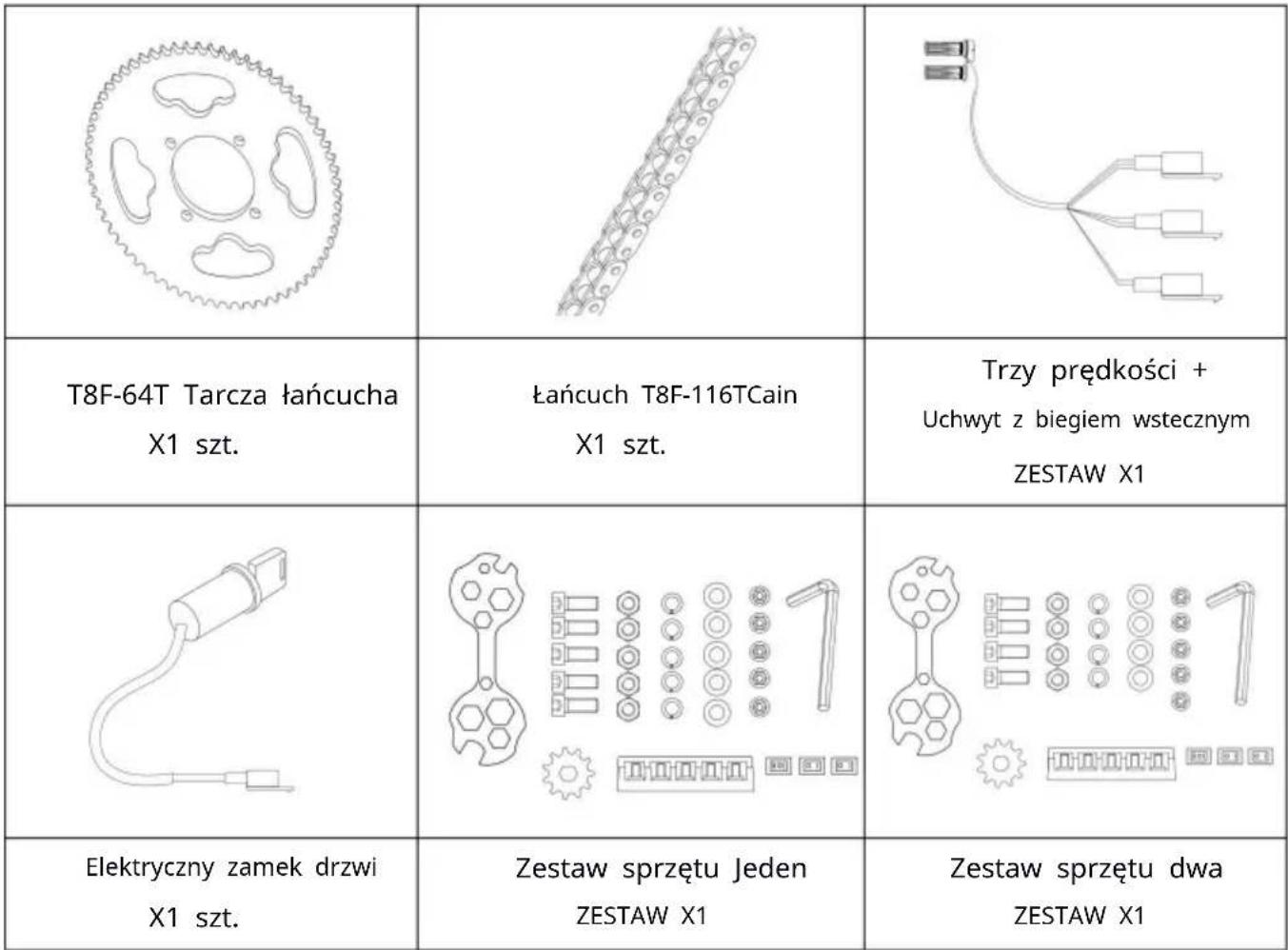

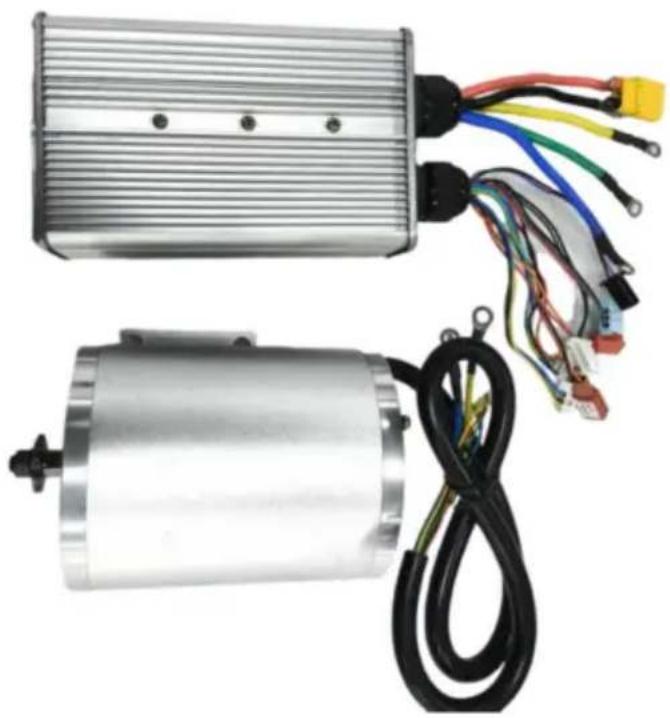

LISTA KONFIGURACJI

Silnik przydu staiego bezszczotkowy (z podstaw) X1 ZESTAW	Silnik przydu staiego bezszczotkowy (bez podstawy) X1 szt.	Kontroler WK7244 X1 szt.

Tabela 1 Tabela konfiguracji produktu

Numer produktu	Konfiguracja produktu
ZLWSDJTJ30000IDZCV9
ZLWSDJTJ3000TMJNSV9

Konkretne akcesoria zależą od zakupionych produktów. Jeśli akcesoriów nie ma na liście, należy dobrać je samodzielnie.

Wymiary całkowite i wymiary montażowe

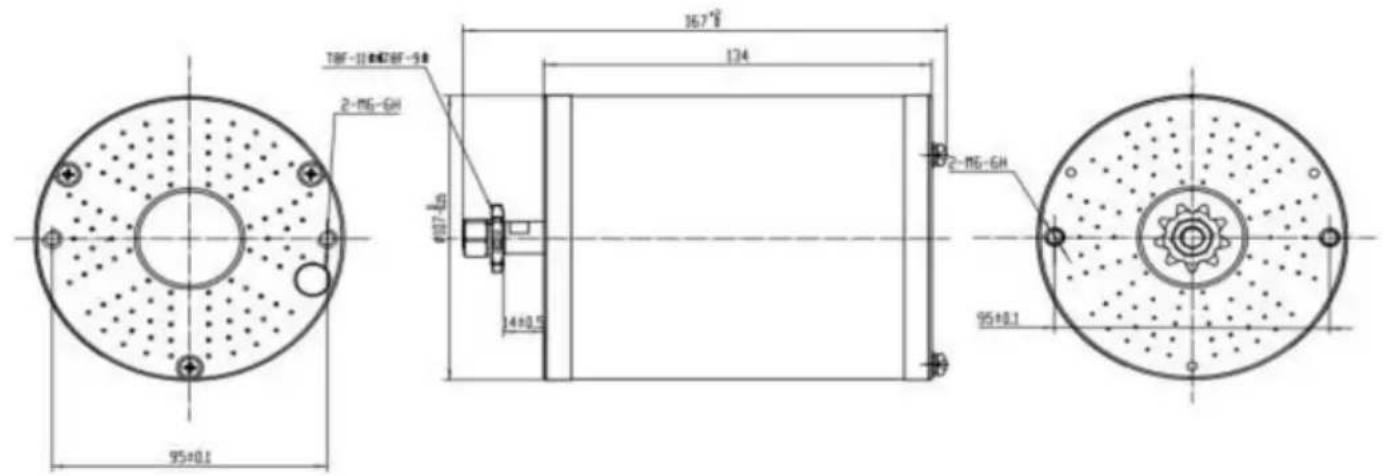

Wymiary i wymiary montażowe silnika pokazano na rysunku 1.

Rysunek 1 Wymiary silnika i wymiary montażowe

Zainstalować

1. Silnik

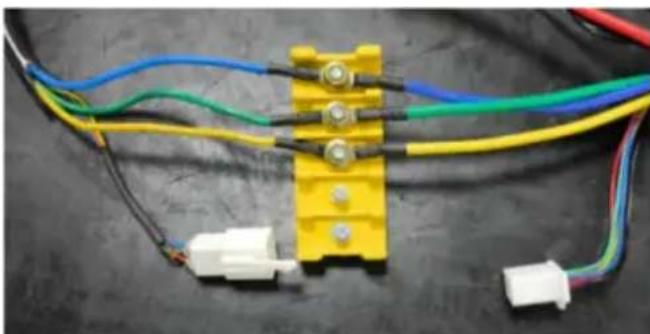

Linia fazy A głównego przewodu wyjściowego silnika jest niebieska, linia fazy B jest zielona, a linia fazy C jest żółta; Biegun dodatni zasilania w linii sygnałowej czujnika położenia (Halla) jest czerwony, a biegun ujemny jest czarny; Linia sygnałowa czujnika fazy A jest niebieska, linia sygnałowa czujnika fazy B jest zielona, a linia sygnałowa czujnika fazy C jest żółta. Kolory po obu stronach linii silnika są takie same, a okablowanie silnika pokazano na rysunku 2.

Rysunek 2 Okablowanie silnika

2. Kontroler

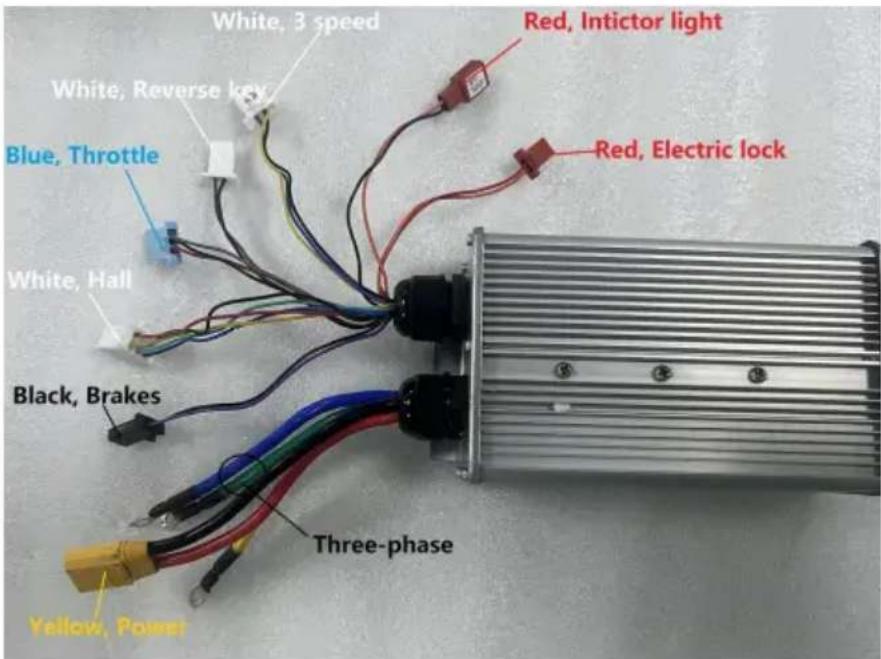

Istnieje jeden typ kontrolerów. Funkcję każdej wtyczki pokazano na poniższym rysunku 3.

Rysunek 3 Kontroler

Napięcie kontrolera: DC72-82V

1. Czerwony 72V+
2. Czarny 72V-

Wartości dodatnie i ujemne nie mogą być podłączone nieprawidłowo, w przeciwnym razie kontroler się spali.

Po podłączeniu pojawi się niewielka iskra, co jest normalnym zjawiskiem podczas uruchamiania. Rysunek

4 przedstawia połączenia kabli kontrolera.

Rysunek 4 Podłączenia kabli do sterownika

3. Załącznik

3.1 Uchwyt

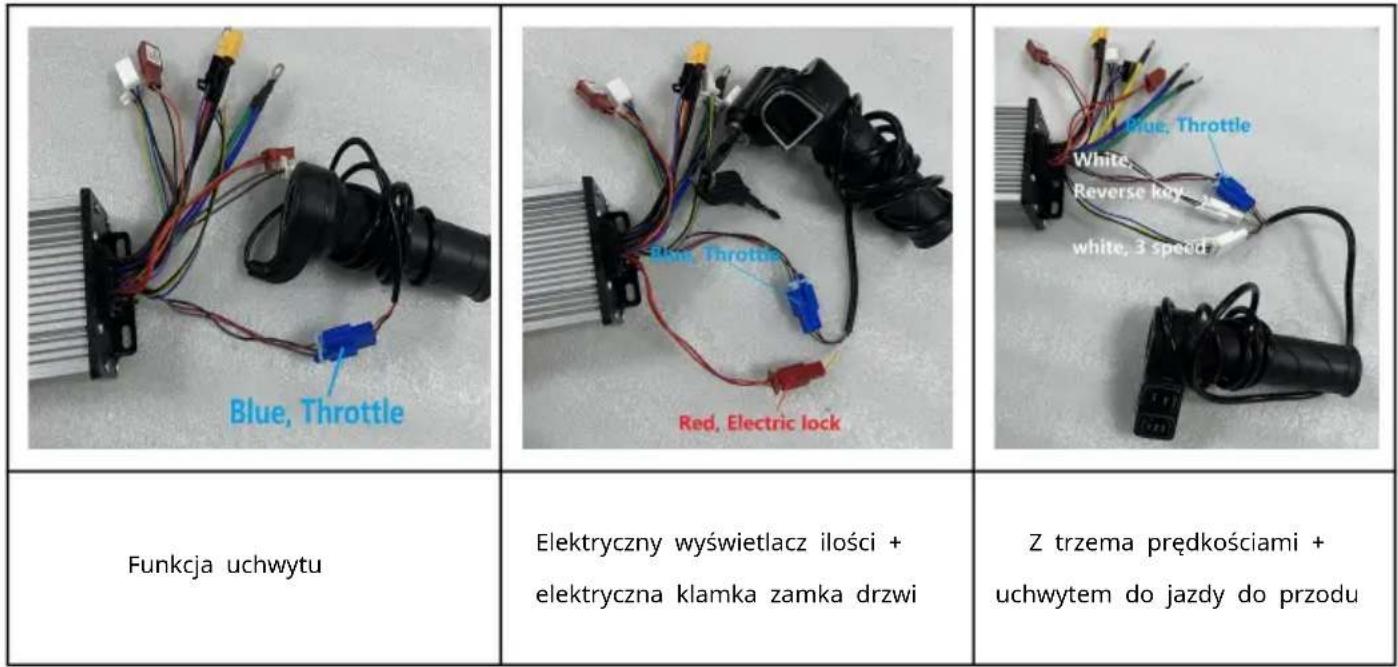

Obróć linkę uchwytu (obróć przepustnicę).

1. Czerwony: +4,3 V
2. Czarny: Przewód uziemiający
3. Szary: linia sygnałowa

Okablowanie uchwytu pokazano na rysunku 5.

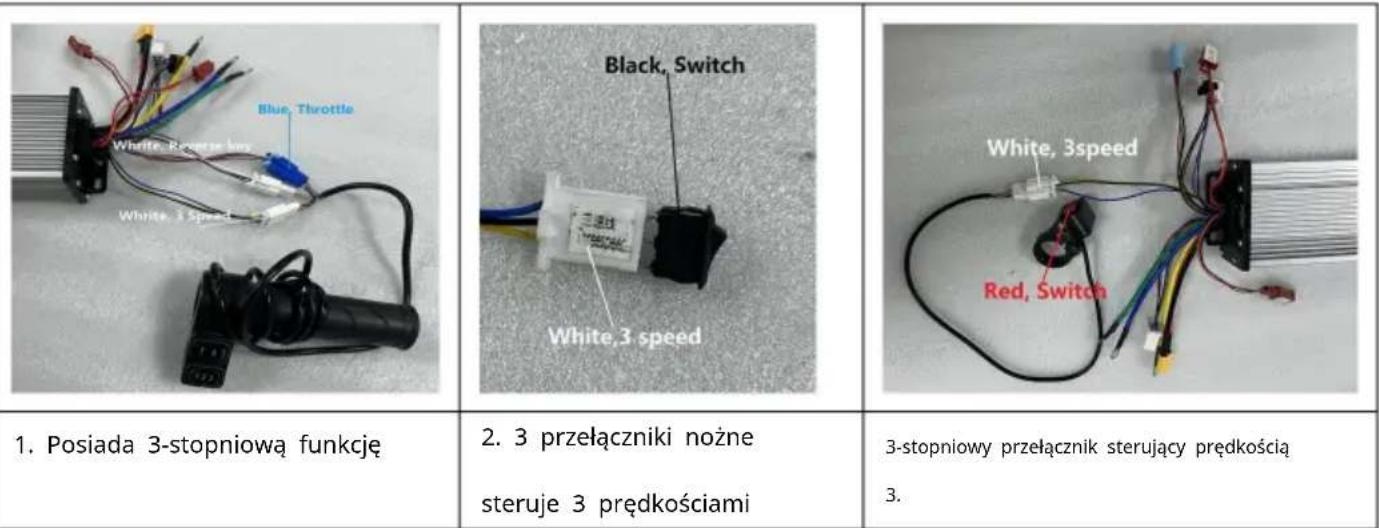

3.2 Przełącznik trójbiegowy

Przełącznik trójbiegowy: domyślna prędkość 2, zwarcie linii niebieskiej i czarnej to 3 prędkości, zwarcie linii żółtej i czarnej to 1 prędkość.

Istnieje kilka sposobów podłączenia przełącznika trójbiegowego, jak pokazano na rysunku 6.

Rys. 6 Podłączenia przybiegowego

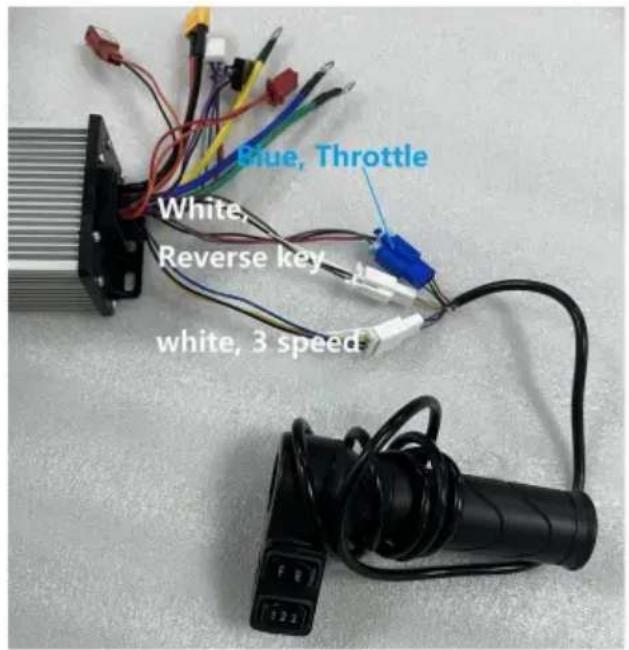

3.3 Odwrót

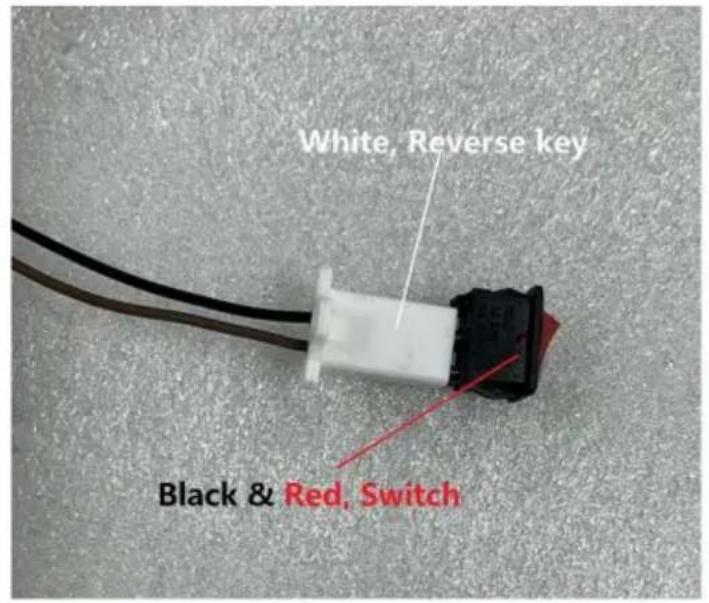

Odwrót: Przełącznik brązowy i czarny, prędkość odwrotna wynosi 100%. Istnieją następujące typy kabli odwrotnych. Rysunek 7 przedstawia kable odwrotne.

Rysunek 7 Odwrotne podłączenie kabla

1. Dwustykowy przełącznik sterujący ruchem do przodu i do tyłu

1. Uchwyt z funkcją cofania

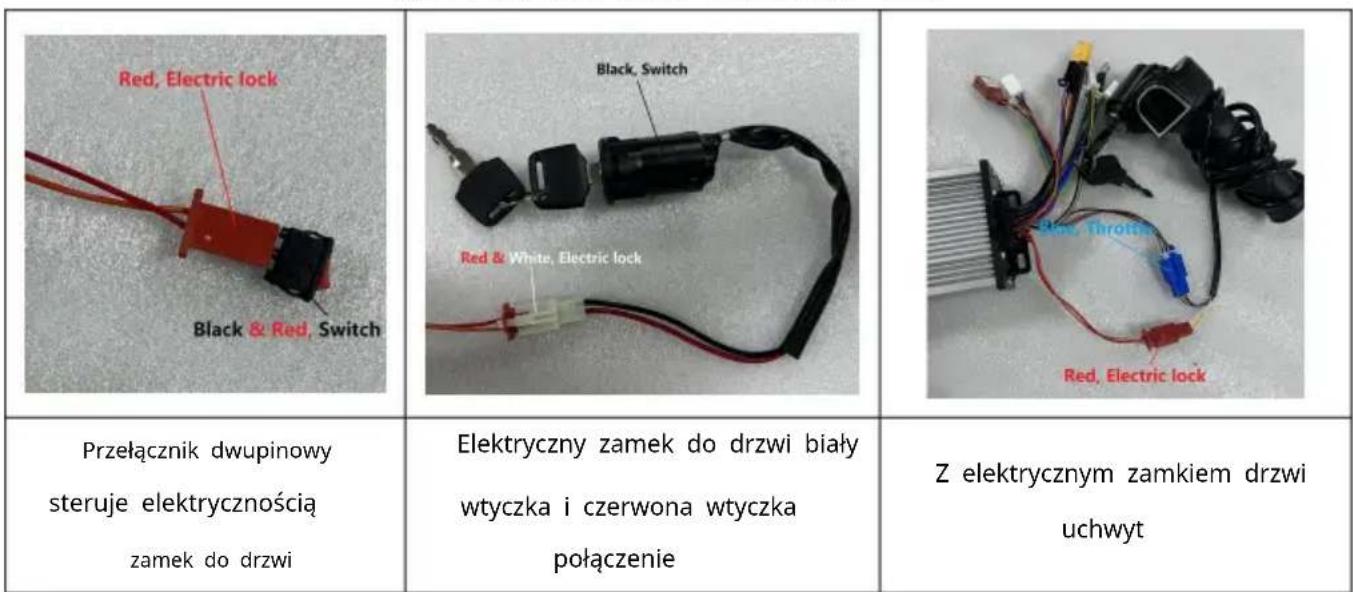

3.4 Elektryczny zamek drzwiowy

1. Pomarańczowy: VCC Elektryczny zamek drzwi: 1. Czerwony: p+

Elektryczny zamek drzwi musi być normalnie otwarty, w przeciwnym razie czerwona i pomarańczowa linia muszą być połączone przez zworę.

Istnieją następujące typy okablowania zamka elektrycznego w drzwiach. Okablowanie zamka elektrycznego w drzwiach pokazano na rysunku 8.

Rys. 8 Podłączenie zamka elektrycznego drzwi

4. Inne akcesoria montażowe (zakup we własnym zakresie)

4.1 Hamulec

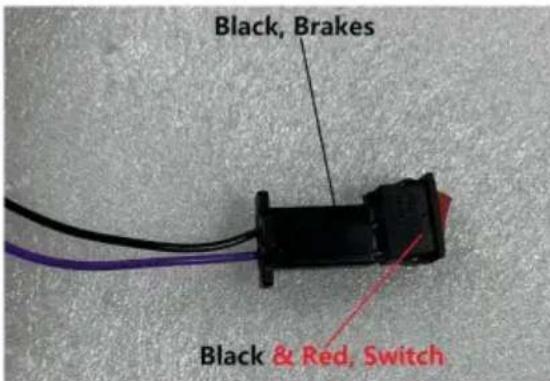

Hamulec: Podłącz hamulec, aby zrealizować funkcję wyłączania hamulca. Okablowanie hamulca pokazano na rysunku 9.

Rysunek 9 Przewody hamulcowe

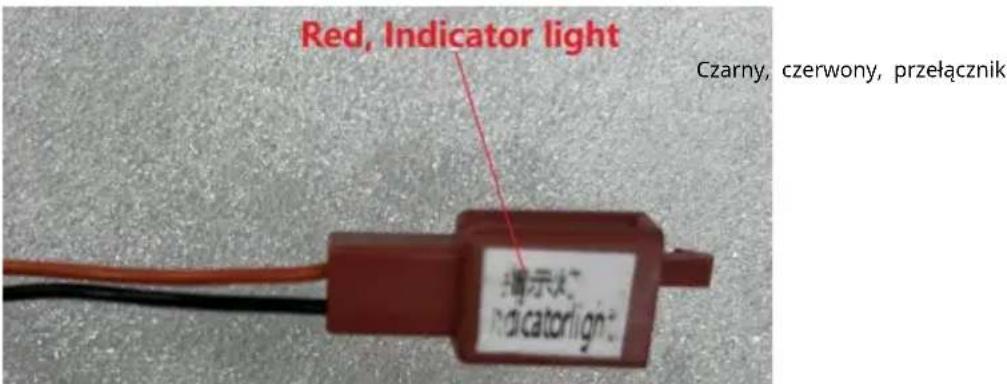

4.2 Kontrolki Kontrolka:

Podłączona do wyświetlacza poziomu naładowania akumulatora, może być używana jako wyjście napięcia DC72V do DC72V w celu emitowania światła. Zaciski dodatnie i ujemne nie mogą być zamienione. Pomarańczowy to 72V+, a czarny to 72V-. Okablowanie kontrolki pokazano na rysunku 10.

Rysunek 10 Podłączenia lampek kontrolnych

4.3 Pedał/przyspiesznik

Przewód pedału gazu/przyspieszenia (przepustnica obrotowa).

1. Czerwony: +4,3 V
2. Czarny: Przewód uziemiający
3. Szary: Przewód sygnałowy.

Okablowanie pedału/przyspieszenia pokazano na rysunku 11.

Rys.11 Naciśnij na okablowanie przepustnicy

TYPOWE PROBLEMY I SPOSOBY ICH ROZWIĄZANIA

Zjawisko:

Zamek elektroniczny musi zostać otwarty. Po otwarciu zamka elektronicznego przepustnica jest przykręcona, a silnik nie działa

Powód:

Akumulator jest zbyt słaby i nie osiąga wymaganego napięcia roboczego. Rozwiązanie:

1. Ładowanie; 2.

Wybierz akumulator o odpowiednim napięciu roboczym; 3. Sprawdź, czy każda wtyczka jest podłączona prawidłowo. Upewnij się, że zaciski są podłączone niezawodnie, aby uniknąć awarii i przegrzania z powodu nieprawidłowego podłączenia lub słabego styku.

Spełnia wymogi europejskiego certyfikatu bezpieczeństwa.

PRAWIDŁOWA UTYLIZACJA

Ten produkt podlega przepisom dyrektywy europejskiej 2012/19/UE. Symbol przedstawiający przekreślony kosz na śmieci na kółkach oznacza, że produkt wymaga oddzielnej zbiórki odpadów w

Unii Europejskiej. Dotyczy to produktu i wszystkich akcesoriów oznaczonych tym

symbolem. Produktów oznaczonych w ten sposób nie wolno wyrzucać razem ze zwykłymi odpadami domowymi, ale muszą zostać dostarczone do punktu zbiórki w celu recyklingu urządzeń elektrycznych i elektronicznych.

Informacja FCC:

UWAGA: Zmiany lub modyfikacje, na które strona nie wyraziła wyraźnej zgody

odpowiedzialna za zgodność, mogą unieważnić prawo użytkownika do korzystania z urządzenia

sprzętu!

To urządzenie jest zgodne z częścią 15 przepisów FCC. Eksploatacja podlega

spełnieniu dwóch warunków:

1) Produkt ten nie może powodować szkodliwych zakłóceń. 2) Produkt ten musi akceptować wszelkie odbierane zakłócenia, w tym zakłócenia,

które mogą powodować niepożądane działanie.

OSTRZEŻENIE: Zmiany lub modyfikacje tego produktu, które nie zostały wyraźnie zatwierdzone przez

stronę odpowiedzialną za zgodność, mogą unieważnić prawo użytkownika do korzystania z urządzenia.

produkt.

Uwaga: Ten produkt został przetestowany i uznany za zgodny z limitami dla klasy

Urządzenie cyfrowe B, zgodnie z częścią 15 przepisów FCC. Niniejsze ograniczenia mają na celu

zapewnić rozsądną ochronę przed szkodliwymi zakłóceniami w budynkach mieszkalnych

instalacja.

Ten produkt generuje, wykorzystuje i może emitować energię o częstotliwości radiowej, a jeśli nie jest

zainstalowany i używany zgodnie z instrukcją, może powodować szkodliwe

zakłócenia w komunikacji radiowej. Nie ma jednak gwarancji, że

zakłócenia nie wystąpią w konkretnej instalacji. Jeśli ten produkt powoduje

szkodliwe zakłócenia w odbiorze radia lub telewizji, które można określić na podstawie

wyłączania i włączania produktu, zachęcamy użytkownika do podjęcia próby skorygowania

zakłóceń za pomocą jednego lub więcej z następujących środków.

Zmiana orientacji lub położenia anteny odbiorczej. - Zwiększ odległość między produktem a odbiornikiem. - Podłącz produkt do gniazdka w innym obwodzie niż ten, do którego jest podłączony.

Odbiornik jest podłączony.

· Aby uzyskać pomoc, należy zwrócić się do sprzedawcy lub doświadczonego technika radiowo-telewizyjnego.

Producent: Shanghaixuminmuyeyouxiangonsi

Adres: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, Szanghaj 200000 CN.

Importowane do AUS: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD NSW 2122 Australia

Importowane do USA: Sanven Technology Ltd. Suite 250, 9166 Anaheim Place, Rancho Cucamonga, CA 91730

YH CONSULTING LIMITED.

Wsparcie techniczne i certyfikat gwarancji

elektronicznej www.vevor.com/support
