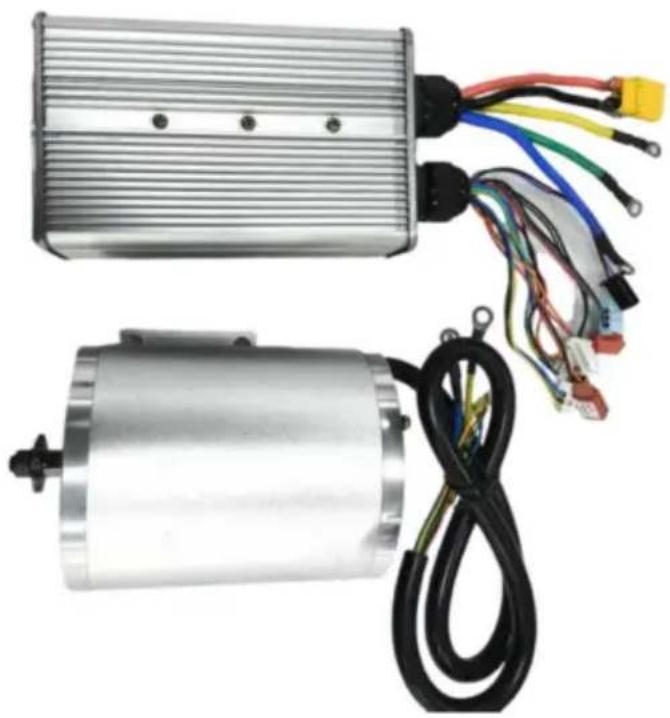

JZ72V3000W - Elektrisk motor Vevor - Gratis bruksanvisning och manual

Produkttyp	Borstlös DC-motor
Märke	Vevor
Modell	JZ72V3000W
Märkspänning	72 V DC
Maximal effekt	3000 W
Märkvarvtal	4900 rpm
Märkmoment	5,5 Nm
Märkström	44 A
Tomgångsvarvtal	6700 ±10% rpm
Motoreffektivitet	≥85 %
Drevnummer	T8F-9T och T8F-11T
Max lastvikt	≤180 kg
Mått (L×B×H)	134 × 107 × 112 mm
Vikt (med fot)	4,8 ±5% kg
Vikt (utan fot)	4,67 ±5% kg
Användningsområde	Små elfordon, elcyklar, elgo-karts, elsparkcyklar
Styrenhetstyp	ZWK7244
Styrenhetsspänning	72 V DC (område 72-82 V)
Styrenhetens märkström	44 A
Drifttemperatur	-25 till 60 °C
Rekommenderat batteri	Bly-syra eller litium, 12-20 Ah, kompatibel spänning
Rekommenderad utväxling	9 tänder/11 tänder: 64 tänder
Kitets innehåll	Motor med/utan fot, styrenhet, kedjedrev T8F-64T, kedja T8F-116T, treväxelhandtag + back, el-lås, monteringssats

Vanliga frågor - JZ72V3000W Vevor

Vilket batteri ska användas med motorn JZ72V3000W?

Det rekommenderas att använda bly-syra-batterier på 12 till 20 Ah. Litiumbatterier kan också fungera förutsatt att spänningen (72 V) och effekten matchar. Batterispänningen måste vara kompatibel med kitet, med en överspänningsmarginal på +10%.

Hur ansluter man ellåset?

Ellåset (orange och röd tråd) ska anslutas normalt öppet. Du kan använda medföljande lås eller kortsluta de orange och röda trådarna för att aktivera systemet.

Vilken är kablage för gashandtaget?

Kablage för handtaget är: Röd = +4,3 V, Svart = jord, Grå = signalledning. Se figur 5 i manualen för mer information.

Hur justerar man hastigheterna med treväxelomkopplaren?

Treväxelomkopplaren: som standard i hastighet 2. Kortslut de blå och svarta linjerna för hastighet 3, och de gula och svarta linjerna för hastighet 1. Flera konfigurationer är möjliga (se figur 6).

Vad gör man om motorn inte startar?

Kontrollera att batteriet är tillräckligt laddat (spänning > 50 V). Se till att ellåset är korrekt anslutet och att alla kontakter sitter ordentligt. Kontrollera även kablage till styrenheten och Hall-sensorerna.

Vilken är maxvikten som motorn tål?

Maximal lastvikt är ≤180 kg för användning på små elfordon, cyklar, go-karts eller sparkcyklar.

Är det normalt att styrenheten blir varm?

En liten gnista vid batterianslutning är normalt. Styrenheten kan bli varm under drift; den ska installeras på en torr, välventilerad och dammfri plats för att undvika överhettning.

Hur ansluter man bromsarna?

Bromsarna ansluts till styrenheten för att utföra avstängningsfunktionen. Kablage visas i figur 9 i manualen. Se till att polariteten är korrekt.

Är motorn kompatibel med en pedalaccelerator?

Ja, en pedalacceleratorkabel kan användas. Kablage är identiskt med handtaget: Röd = +4,3 V, Svart = jord, Grå = signal. Se figur 11.

Hur underhåller man motorn?

Installera motorn på en torr, dammfri och välventilerad plats. Kontrollera regelbundet anslutningar och kablar. Vid problem, kontakta kundtjänst med tydliga bilder på märkplåten och kablage.

BRUKSANVISNING JZ72V3000W Vevor

Teknisk support och e-garanticertifikat www.vevor.com/support

Borstlös DC-motor

Modell: JZ72V3000W

Vi fortsätter att vara engagerade i att ge dig verktyg till konkurrenskraftiga priser. "Spara hälften", "halva priset" eller andra liknande uttryck som används av oss representerar bara en uppskattning av besparingar du kan dra nytta av att köpa vissa verktyg hos oss jämfört med de stora toppmärkena och betyder inte nödvändigtvis att tacka alla kategorier av verktyg som erbjuds av oss. Du påminns vänligen om att noggrant kontrollera när du gör en beställning hos oss om du faktiskt sparar hälften i jämförelse med de främsta stora varumärkena.

VEVOR®

TOUGH TOOLS, HALF PRICE

Borstlös DC-motor

MODELL: JZ72V3000W

BEHÖVER HJÄLP? KONTAKTA OSS!

Har du produktfrågor? Behöver du teknisk support? Kontakta oss gärna: Teknisk support och e-

garanticertifikat www.vevor.com/support

Detta är den ursprungliga instruktionen, läs alla instruktioner noggrant innan du använder den. VEVOR reserverar sig för en tydlig tolkning av vår användarmanual. Utseendet på produkten är beroende av den produkt du fått. Ursäkta oss att vi inte kommer att informera dig igen om det finns någon teknik- eller mjukvaruuppdateringar på vår produkt.

Säkerhetsföreskrifter 1.1

Säkerhetsrådgivning Varning

Läs noga före användning.

Se till att läsa alla säkerhetsvarningar och alla instruktioner innan du använder motorn.

Underlåtenhet att följa varningar och instruktioner kan leda till elektriska stötar, brand eller allvarliga skador.

Om du stöter på problem, vänligen kontakta kundtjänst i tid för att lösa dem. Din tillfredsställelse är vårt servicesyfte.

1.4 Operativa överväganden och utlösande faktorer för motorolyckor utanför arbetet

1) Kontrollera om alla tillbehör är ordentligt anslutna och inte lösa, kontrollera om stiften i varje kontakt är böjda och kontrollera visuellt om varje gränssnitt överensstämmer med instruktionerna i ledningsmanualen och om anslutningen är korrekt. För att undvika skrivfel och bränna kontrollern.

2) Det rekommenderas att använda blybatterier. Litiumbatterier kan också fungera (observera att batterispänningen och batterieffekten matchar satsens ström). Den rekommenderade batterikapaciteten är 12AH-20AH. Batterispänningen måste överensstämma med motorsatsens spänning, vilket tillåter ett överspänningsområde på +10 %. Batteriets positiva och negativa poler måste vara korrekt anslutna (den positiva terminalen är ansluten till den tjocka röda linjen på styrenheten, och minuspolen är ansluten till den tjocka svarta linjen på styrenheten). Laddning av batteriet och styrenheten skapar små ljusbågar och gnistor, vilket är normalt för laddning. 3) Det elektriska dörrlåset (orange, rött) måste vara anslutet (du kan använda elektriskt dörrlås, eller säkra genom att förkorta de orange och röda ledningarna med vajrar), detta steg är det sista. 4) Tillbehör utanför denna sats, som tillhör de tillbehör som köpts av dig, kanske inte matchar kitet och behöver användas efter matchning. Vänligen kontakta kundtjänst i tid för att matcha satsen med varandra.

1.5 Försiktighetsåtgärder och förslag

Alla maskinoperatörer bör vara utbildade och certifierade i elektriska färdigheter.

1) Innan du öppnar kartongen, kontrollera om förpackningen är intakt, trasig och om det finns vatten. Efter att ha tagit bort locket, avlägsna försiktigt damm från motorn. 2) Installera på en torr, dammfri plats; 3) Installera på en väl ventilerad plats; 4) Den är installerad på en bred och smidig plats för enkel daglig drift och underhåll.

Tack för att du läste. Om du fortfarande har driftsproblem, vänligen kontakta kundtjänst i tid. Innan du kontaktar kundtjänst, vänligen ange tydligt foton tagna av motorns och styrenhetens namnskylt, ge tydliga bilder och tydliga videor av tillbehörsledningarna som är anslutna till varje kontakt på styrenheten. Du måste tydligt se färgen på varje ledning och färgen på tillbehörslinjen.

För att ge dig en bekvämare och snabbare lösning.

TEKNISK INFO

PRESTANDAPARAMETRAR FÖR JZ72V3000W MOTOR

Parameter	Numeriskt värde
Märkspänning/V (DC)	72
Max watt/W	3000
Nominell hastighet/rpm	4900
Nominell vridmoment/Nm	5.5
Märkström/A	44
Obelastad hastighet/rpm	6700±10 %
Motoreffektivitet	y85 %
Kedjehjulsummer	T8F-9T och T8F-11T
Skruvgänga	M8 Vänster spänngänga *1,25*12mm (Det finns trådlim vidträden och demontering Maste varmas till 80 y i 1-2 minutes
Rekommanderad minskning utväxlingsförhällande	9-tand/11-tand:64-tand
Lastvikt/kg	y180
Mätt/mm	134*y107*112
Vikt/kg	4,67±5% (utan fot) /4,8±5% (med fot)
Tillämpningsområde	Små elfordon, elcyklar, elkart, elektriska skotrar...

PRESTANDAPARAMETRAR FÖR ZWK7244 KONTROLLER

Parameter	Numeriskt värde
Märkspänning/V (DC)	72
Max watt/W	3000
Märkström/A	44
Broms	Låg nivå broms
Undersprüning/V	50
Driftstemperatur/yy	-25~60
Styrenhetens kapsling storlek/mm	202*107*60(fel±2mm)
Styrenhetens monteringshål/mm	189*50*yy6(fel±2mm)
Vikt/kg	0,98

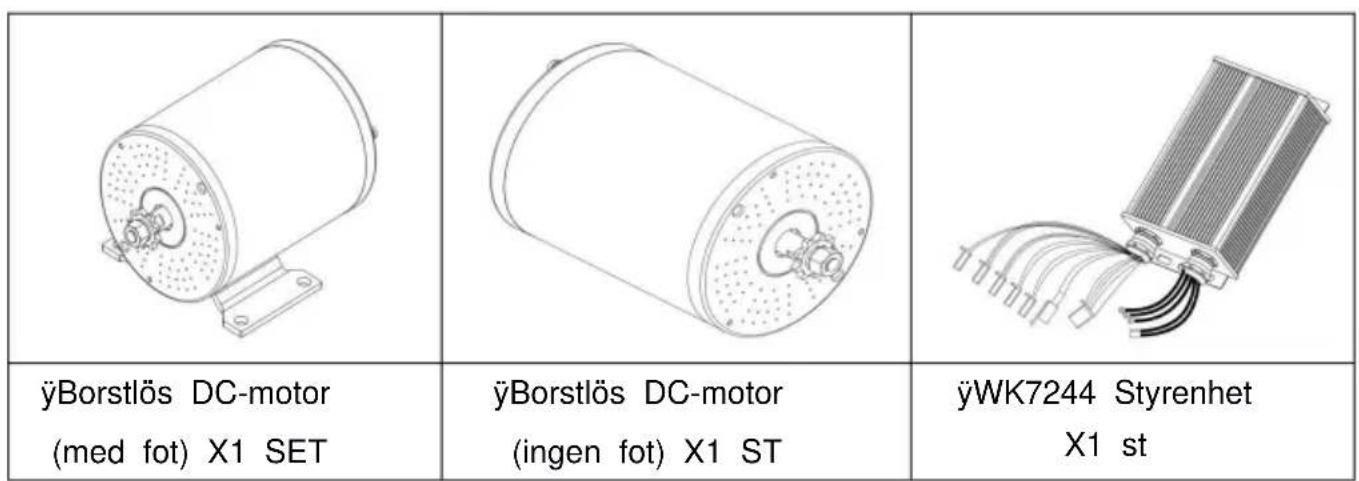

KONFIGURATIONSLISTA

öT8F-64T Kedjeskiva X1 st	ö T8F-116TCchain X1 st	öTre hastigheter + Handtag med revers X1 SET
öElektriskt dörlås X1 st	öHårdvarukit One X1 SET	öHårdvarusats två X1 SET

De specifika tillbehören är föremål för de köpta produkterna. Om tillbehören inte finns med i listan måste du köpa dem själv.

Övergripande mått och monteringsmått

Motorns dimensioner och monteringsmått visas i figur 1.

Figur 1 Motormått och monteringsmått

Installera

1. Motor

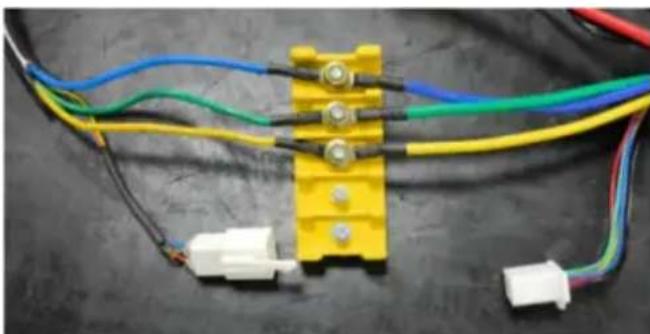

A-faslinjen på motorns utgående huvudledning är blå, B-faslinjen är grön och C-faslinjen är gul; Den positiva polen på strömförsörjningen i signalledningen för positionssensorn (Hall) är röd, och den negativa polen är svart; A-fassensorns signallinje är blå, B-fassensorns signallinje är grön och C-fassensorns signallinje är gul. Färgerna på båda sidor av motorlinjen är desamma och motorkabeln visas i figur 2.

Figur 2 Motorkabeldragning

2. Styrenhet Det

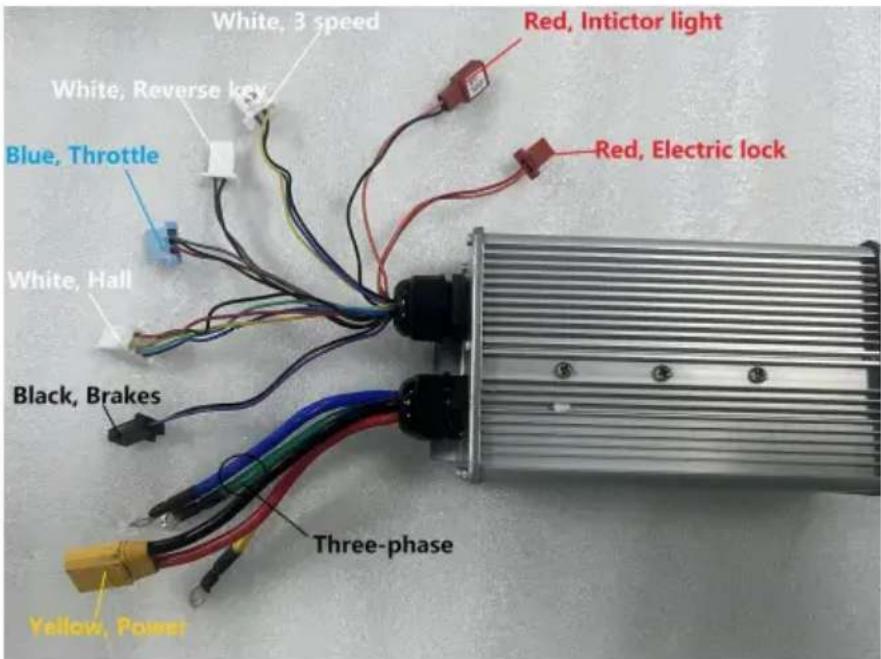

finns en typ av styrenheter. Funktionerna för varje plugin visas i figur 3 nedan.

Figur 3 Styrenhet

Styrspänning: DC72-82V

1. Röd 72V+
2. Svart 72V

De positiva och negativa värdena kan inte kopplas felaktigt, annars kommer regulatorn att brinna ut.

Det kommer att finnas en liten gnista när den är ansluten, vilket är ett normalt uppstartsfenomen.

Figur 4 visar styrenhetens kabelanslutningar.

Figur 4 Kabelanslutningar till styrenheten

3. Bilaga

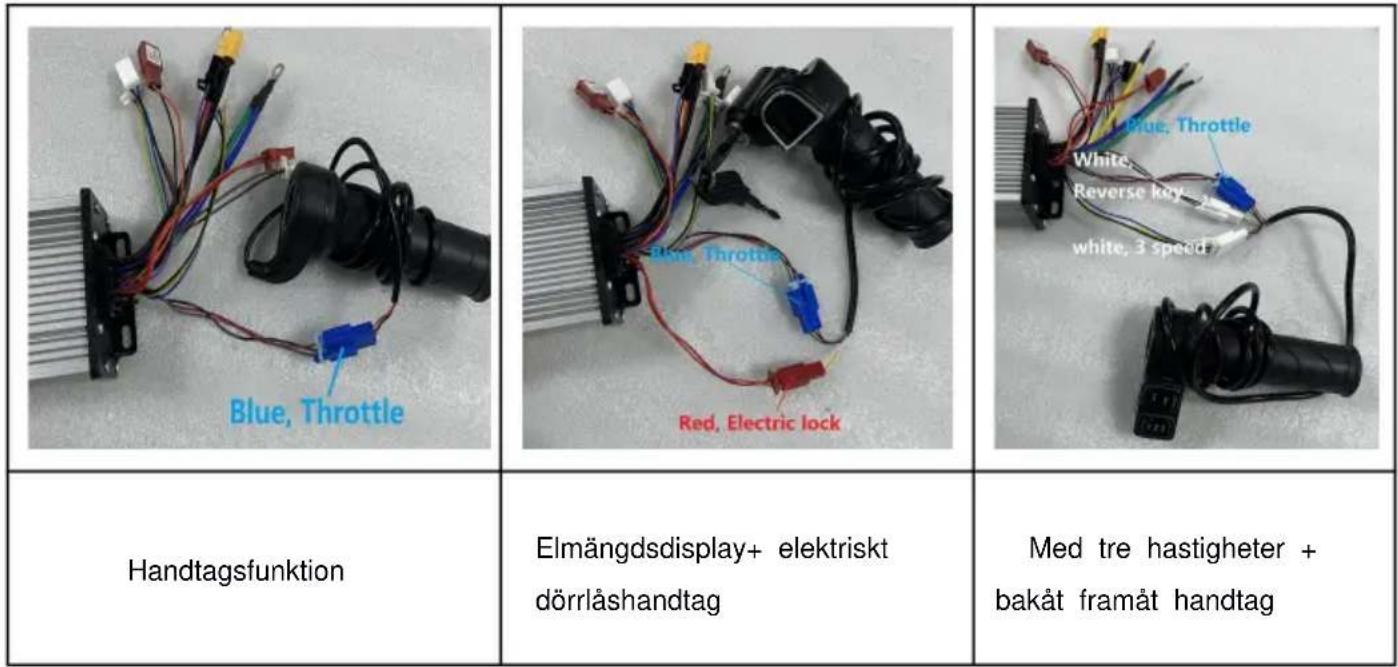

3.1 Handtag

Vrid handtagslinan (vrid gasreglaget).

1. Röd: +4.3V
2. Svart: Jordledning
3. Grå: Signallinje

Handtagets ledningar visas i figur 5.

3.2 Trehastighetsomkopplare

Trehastighetsomkopplare: standardhastighet 2, kortslutning av blå och svarta linjer är 3 hastigheter, kortslutning av gula och svarta linjer är 1 hastighet.

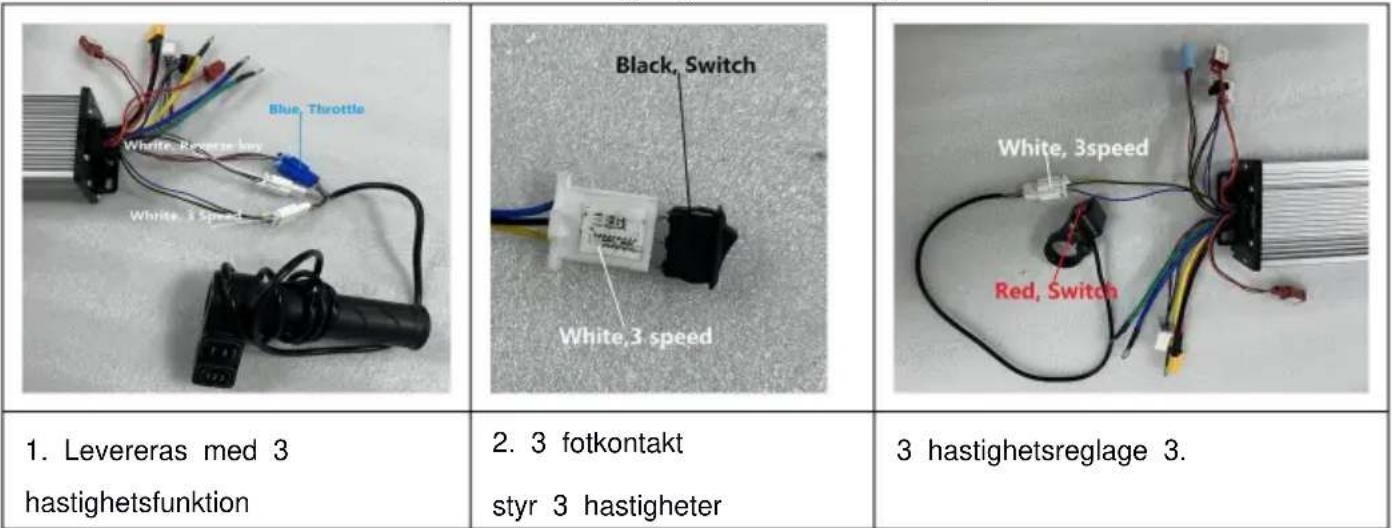

Det finns flera sätt att ansluta trehastighetsomkopplaren, som visas i figur 6.

Fig.6 Kabeldragning för tre-hastighetsbrytare

3.3 Omvänd

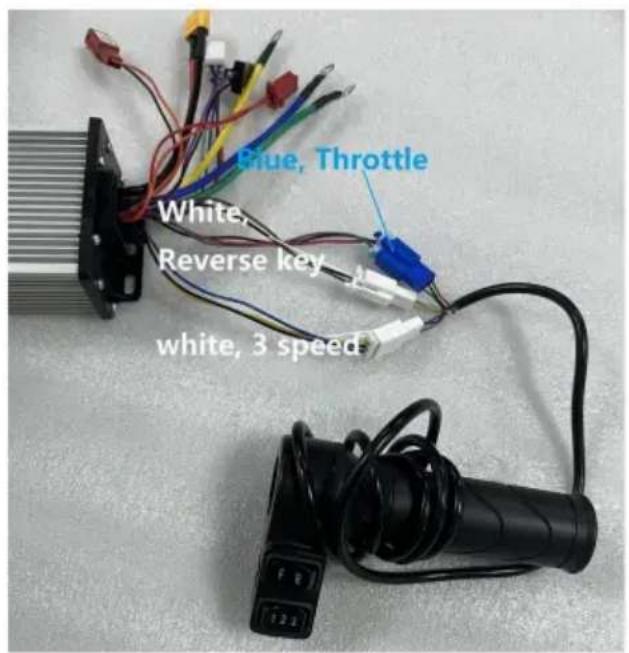

Bakåt: Växla brunt och svart, backhastigheten är 100%. Det finns följande typer av backkablar. Figur 7 visar de omvända kablarna.

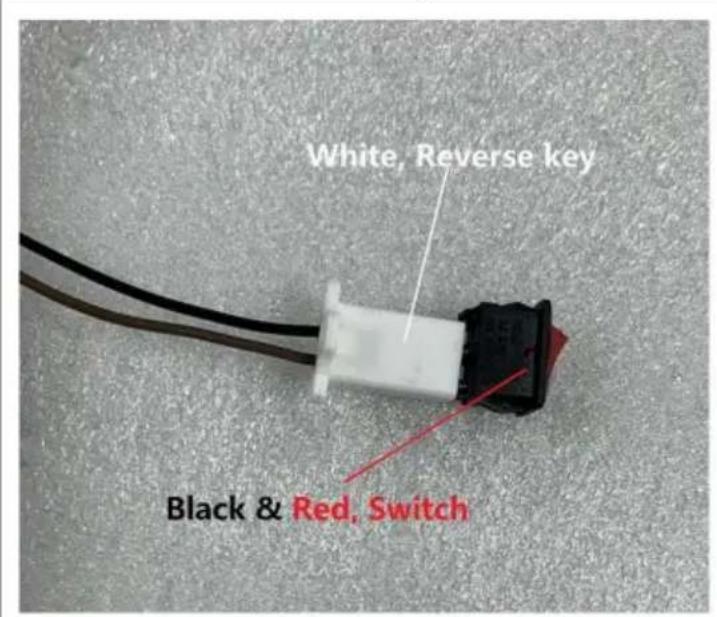

Figur 7 Omvänd kabelanslutning 1. Tvåpolig omkopplare styr framåt och bakåt

2. Handtag med omvänd funktion

3.4 Elektriskt dörrlås

1. Orange: VCC Elektriskt dörrlås: 1. Röd: P+ D

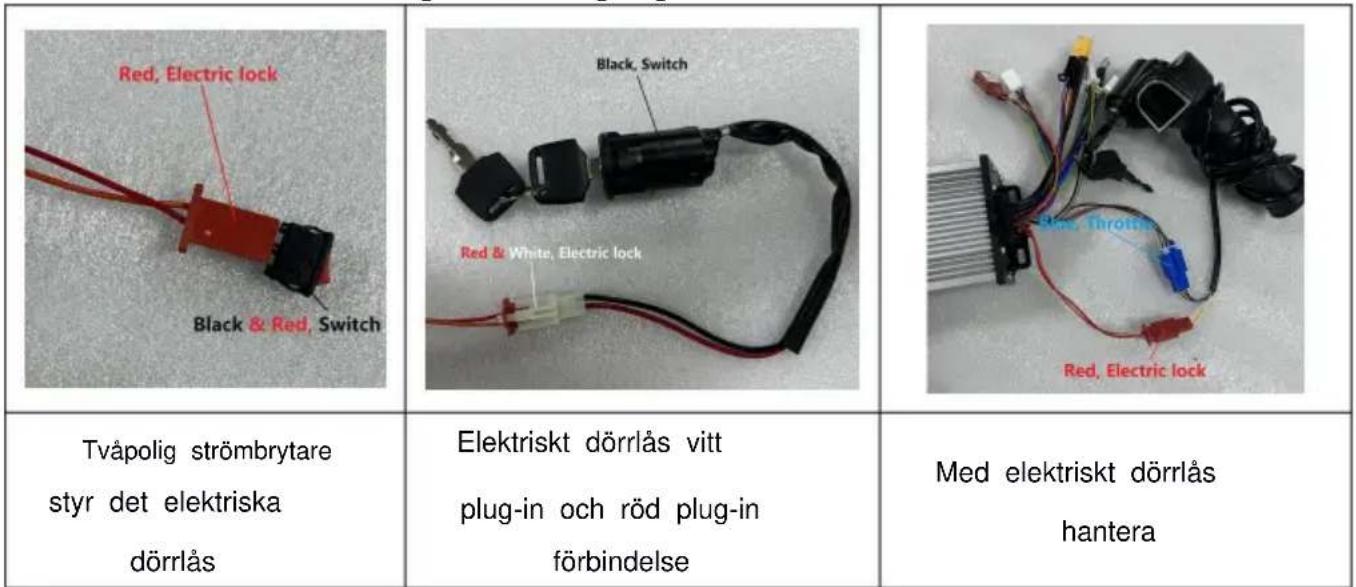

Det elektriska dörrlåset måste hållas normalt öppet, eller så måste de röda och orangea linjerna kopplas samman med en kortslutning.

Elektriska dörrlåskablar har följande typ, elektriska dörrlåskablar visas i figur 8.

Fig.8 Kabeldragning av elektriskt dörrlås

4. Installation av andra tillbehör (köp själv)

4.1 Broms

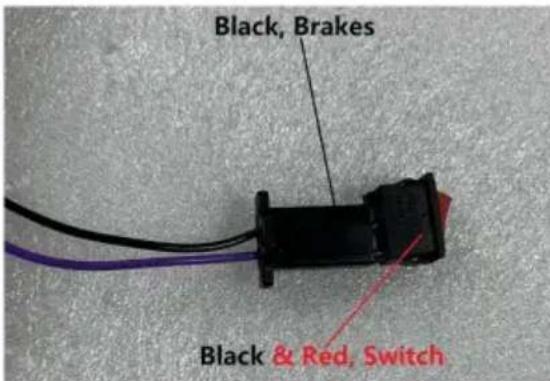

Broms: Anslut bromsen för att förverkliga bromsavstängningsfunktionen. Bromsledningar visas i figur 9.

Figur 9 Bromsledningar

4.2 Indikeringslampor

Indikatorlampor: Ansluten till batterinivådisplayen kan den användas som en DC72V-spänningsutgång för DC72V för att avge ljus. De positiva och negativa terminalerna kan inte vändas. Orange är 72V+ och svart är 72V-. Ledningarna för indikatorlampan visas i figur 10.

1. Röd: +4,3V
2. Svart: Jordledning

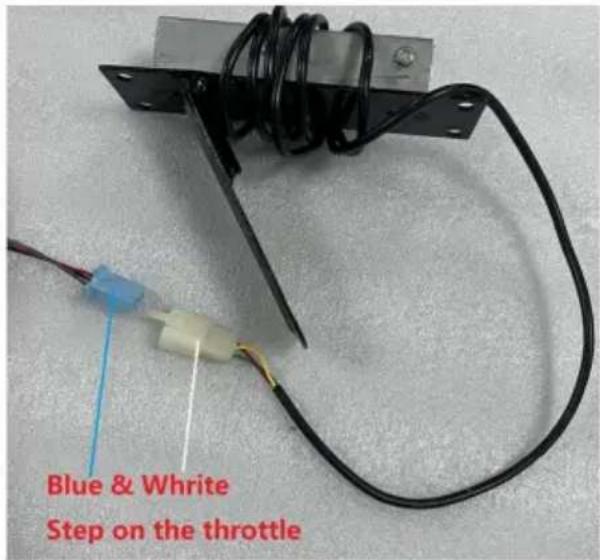

3. Grå: Signallinje Pedal-/

acceleratorkabeln visas i figur 11.

Fig. 11 Trampa på gaskablarna

VANLIGA PROBLEM OCH ÅTGÄRDER

Fenomen:

Det elektroniska låset måste öppnas. När det elektroniska låset öppnas, vrids gasen och motorn fungerar inte.

Orsak:

Batteriet är för lågt och når inte den nödvändiga driftspänningen.

Lösning:

1. 1. Laddning; 2.

Välj ett batteri med motsvarande driftspänning; 3. Kontrollera om varje plug-in är korrekt ansluten och om de anslutna plintarna är anslutna på ett tillförlitligt sätt, för att undvika att de inte fungerar normalt på grund av felaktig anslutning eller dålig kontakt.

Följ den europeiska säkerhetscertifieringen.

KORREKT AVFALLSHANTERING

Denna produkt omfattas av bestämmelserna i det europeiska direktivet 2012/19/EU. Symbolen som visar en soptunna korsad anger att produkten kräver separat sophämtning i

Europeiska unionen. Detta gäller produkten och alla tillbehör märkta med denna symbol. Produkter märkta som sådana får inte kasseras med normalt hushållsavfall, utan måste lämnas till en insamlingsplats för återvinning av el- och elektroniska apparater.

FCC-information:

VARNING: Ändringar eller modifieringar som inte uttryckligen godkänts av den part som ansvarar för efterlevnad kan ogiltigförklara användarens behörighet att använda utrustningen!

Denna enhet uppfyller del 15 av FCC-reglerna. Driften är föremål för

följande två villkor:

1) Denna produkt kan orsaka skadliga störningar. 2) Denna produkt måste acceptera alla mottagna störningar, inklusive störningar som kan orsaka oönskad funktion.

VARNING: Ändringar eller modifieringar av denna produkt som inte uttryckligen godkänts av den part som är ansvarig för efterlevnaden kan ogiltigförklara användarens behörighet att använda produkten.

Obs: Denna produkt har testats och befunnits överensstämma med gränserna för en klass B digital enhet i enlighet med del 15 av FCC-reglerna. Dessa gränser är utformade för att ge rimligt skydd mot skadliga störningar i en bostadsinstallation.

Denna produkt genererar, använder och kan utstråla radiofrekvensenergi, och om den inte installeras och används i enlighet med instruktionerna, kan den orsaka skadliga störningar på radiokommunikation. Det finns dock ingen garanti för att störningar inte kommer att inträffa i en viss installation. Om denna produkt orsakar skadliga störningar på radio- eller TV-mottagning, vilket kan fastställas genom att stänga av och sätta på produkten, uppmanas användaren att försöka korrigera störningen genom en eller flera av följande åtgärder.

• Rikta om eller flytta mottagningsantennen.
• Öka avståndet mellan produkten och mottagaren.
• Anslut produkten till ett uttag på en annan krets än den till vilken mottagaren är ansluten.
• Kontakta återförsäljaren eller en erfaren radio/TV-tekniker för hjälp.

Tillverkare: Shanghaiuxinmuyeyouxianggsi

Adress: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, shanghai 200 000 CN.

Importerad till AUS: SIHAO PTY LTD. 1 ROKEVA STREET, EASTWOOD NSW 2122, Australien

Importerad till USA: Sanven Technology Ltd. Suite 250, 9166 Anaheim Place, Rancho Cucamonga, CA 91730

YH CONSULTING LIMITED.

Teknisk support och e-garanticertifikat
