MANUALE UTENTE JZ72V3000W Vevor
Supporto tecnico e certificato di garanzia elettronica www.vevor.com/support

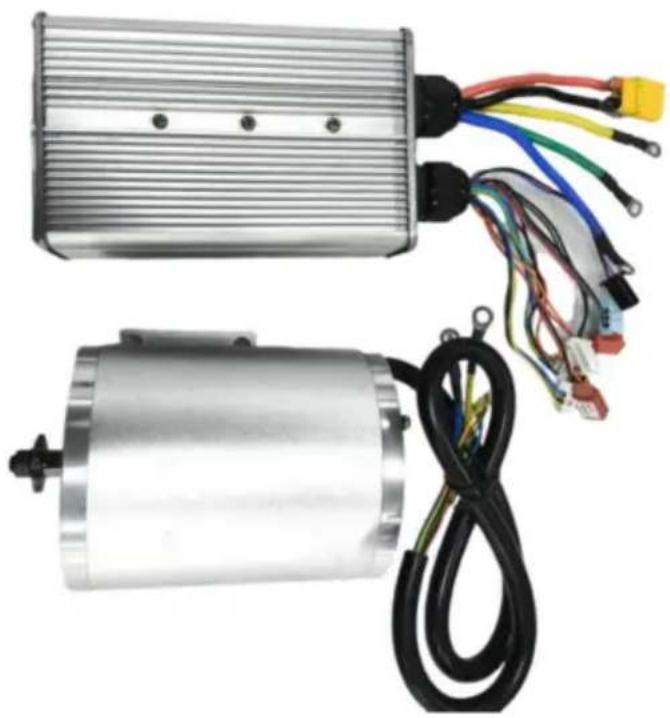

Motore DCenza spazzole
Modello: JZ72V3000W
"Risparmia la metà", "Metà prezzo" o qualsiasi altra espresione simile da nei utilizzata rappresenta solo una stima del risparmio che potresti ottenere acquistando determinati utensili con nei rispetto ai principali marchi principali e non significa necessariamente copire tutte le categorie di utensili da nei offerti. Ti ricordiamo gentilmente di verificare attendamente quando effettui un ordine con nei se stai effettivamente risparmiando la metà rispetto ai principali marchi principali.
VEVOR®
TOUGH TOOLS, HALF PRICE
Motore DCenza spazzole
MODELLO: JZ72V3000W

HAI BISOGNO DI AIUTO? CONTATTACI!
Hai domande sul prodotto? Hai bisogno di supporto technique? Non esitare a contattari: Supporto
technico e certificato di garanzia elettronica www.vevor.com/support
Questa è l'istruzione originale, si prega di leggere attendamente tutte le istruzioni del manuale prima di utilizzato. VEVOR si riserva una chiara interpretazione del nostro manuale utente. L'aspetto del prodotto sare soggetto al prodotto ricevuto. Vi preghiamo di perdonarci se non vi informeremo di nuovo se ci sono aggiornamenti technologici o software sul loro prodotto.

Precauzioni di sicurezza
1.1 Avverenza di sicurezza
Leggere attendamente prima dell'uso.
Prima di azionare il motore, assicurarsi di leggere tutte le avventenze di sicurezza e tutte le istruzioni.
La mancata osservanza delle avventenze e delle istruzioni cui po causare scosse elettriche, incendi o lesioni gravi.
In caso di problemi, ti preghiamo di contattare tempestamente il servizio clienti per risolverli: la tua soddisfazione è il nostro obiettivo.
1.2 Segnale di averporto per il funzionamento sicuro del motore



1.3 Fattore di rischio
1) Danni meccanici
2) Prendere una scossa elettrica
3) Collisione di estrusione
4) Impatto sull'oggetto
5) Altri infortuni
1.4 Considerazioni operative e fattori scatenanti degli incidenti stradali non lavorativi
1) Controllare che tutti gli accessori siano collegati saldamente e non allentati, controllare che i pin di agli plug-in siano piegati e controllare visivamente che agli interfaccia sia coerente con le istruzioni nel manuale di cablaggio e che la connessione sia corretta. Per evitare errorsi di scrittura e bruciare il controller.
2) Si consiglia di utilizzare batterie al piombo. Anche le batterie al litio possono funzionare
(si noti che la tensione della batteria e la potenza della batteria corrispondono alla potenza del kit).
la capacitéa della batteria consigliatae e 12AH-20AH. La tensione della batteria deve essere
coerente con la tensione del kit motore, consentendo un intervallo di sovratensione del +10%
i terminali positivo e negativo dell'alimentatore devono essere collegati correttamente
(il terminale positivo è collegato alla linea spessa del controller in rosso e il
il terminale negativo è collegato alla linea spessa del controller in nero). Ricarica
la batteria e il controller creano piccoli archi e scintille, il che è normale per
ricarica.
3) La serratura elettrica della porta (arancione, rossa) deve essere collegata (è possibile utilizzare il
serratura elettrica della porta, oppure è possible accoriare i fili arancione e rosso con fili), quello
I'operazione è l'ultimo passaggio.
4) Gli accessori esterni a quello kit, che apparpengonoagli accessori acquistati da
tu, potrebbe non corrispondere al kit e delve essere utilizzato nel'abbinamento. Per favore
contattare per tempo il servizio clienti per abbinare i kit tra loro.
1.5 Precauzioni e suggerimenti
Tutti gli operatori di macchine devono essere formati e certificati in materia di competenze elettriche.
1) Prima di aprirre la scatola, controllare che il pacco sia integro, rotto e
se c'é acqua. Dopo aver rimosso il coperchio, rimuovere con attenzione la polvere dal
motore.
2) Installare in un luogo asciutto e privo di polvere;
3) Installare in un luogo ben ventilato;
4) É installato in un luogo ampio e liscio per un facile funzionamento quotidiano e
manutenzione.
Grazie per lalettura, se riscontri ancorta problemi operativi, contattaci
servizio clienti in tempo, prima di contattare il servizio clienti, si prega di fornire informazioni chiare
le Foto scattate alla targhetta del motore e del controller forniscono foto chiare e
Per ottenere video chiari del cablaggio degli accessori collegato a ciascun plug-in del controller, è
necessario vedere chiaramente il colore di ciascun filo e il colore della linea degli accessori.
Per offrirti una soluzione più comoda e veloce.
INFORMAZIONI TECNICHE
PARAMETRI DI PRESTAZIONE DI JZ72V3000W MOTORE
| Parametro Valore numero | |
| Tensione nominale/V (CC) | 72 |
| Potenza massima/W | 3000 |
| Velocità nominale/giri/min | 4900 |
| Coppia nominale/Nm | 5.5 |
| Corrente nominale/A | 44 |
| Velocità a vuoto/giri/min | 6700±10% |
| Efficienza del motore | y85% |
| Numero di pignoni | T8F-9T e T8F-11T |
| Filettatura della vite | M8 filetture sinistra *1,25*12mm (C'è della colla per fili sul filo e il lo smontaggio deve essere riscaldato a 80y per 1-2 minuti |
| Riduzione consigliata rapporto di trasmissione | 9 denti/11 denti:64 denti |
| Peso del carico/kg | y180 |
| Dimensioni/mm | 134*y107*112 |
| Peso/kg | 4,67±5% (senza base) /4,8±5% (con base) |
| Ambito di applicazione | Piccoli veicoli elettrici, bicyclette elettriche, kart elettrici, monopattini elettrici... |
PARAMETRI DI PRESTAZIONE DI ZWK7244 CONTROLLER
| Parametro | Valore numero |
| Tensione nominale/V (CC) | 72 |
| Potenza massima/W | 3000 |
| Corrente nominale/A | 44 |
| Freno | Freno di basso livello |
| Sottotensione/V | 50 |
| Temperatura di esercizio/yy | -25~60 |
| Dimensioni dell'involucro del controller/mm | 202*107*60(errore±2mm) |
| Foro di montaggio del controller/mm | 189*50*6(errore±2mm) |
| Peso/kg | 0,98 |

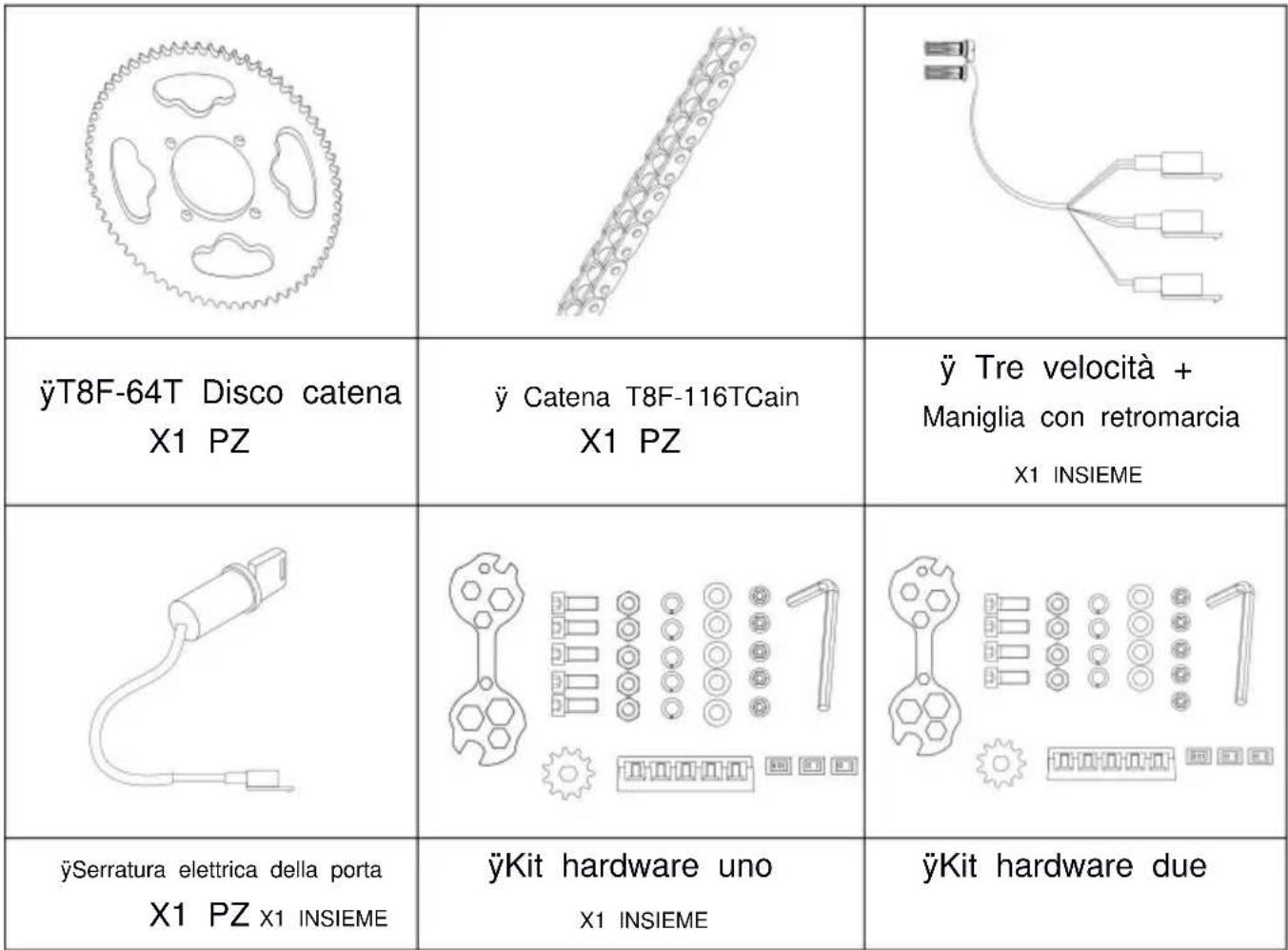

ELENCO DELLE CONFIGURAZIONI
| yMotore DCswana spazzole (con piede) X1 SET | yMotore CCswana spazzole y (senza appoggio) X1 PZ | Controller WK7244 X1 PZ |

Tabella 1 Tabella di configurazione del prodotto
| Numero del prodotto | Configurazione del prodotto |
| Nome utente | yyy |
| ZLWSDJTJ3000TMJNSV9 | yyyyyyy |
Gli accessori specifici sono soggetti ai prodotti acquistati.
Se gli accessori non sono presenti nell'élenco, è necessario acquerarli autonomamente.
Dimensioni complessive e dimensioni di montaggio
Le dimensioni e le quote di montaggio del motore sono illustrate nella Figura 1.

Figura 1 Dimensioni del motore e dimensioni di montaggio
Installare
1. Motore

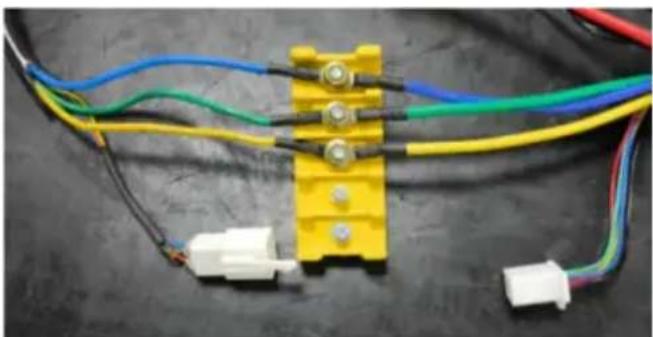

La linea di fase A della linea principale di uscita del motore è blu, la linea di fase B è verde e la linea di fase C è gialla; Il polo positivo dell'alimentazione nella linea del segnale del sensore di posizione (Hall) è rosso e il polo negativo è nero; La linea del segnale del sensore di fase A è blu, la linea del segnale del sensore di fase B è verde e la linea del segnale del sensore di fase C è gialla. I colori su entrambi i lati della linea del motore sono gli stessi e il cablaggio del motore è molto alla Figura 2.

Figura 2 Cablaggio del motore
2. Controller
Esistono due tipi di controller. Le funzioni di ciascun plug-in sono illustrate nella Figura 3 sostostante.

Figura 3 Controllore
Tensione del regolatore: DC72-82V
- Rosso 72V_+
- Nero 72V
I valori positivi e negativi non possono essere collegati in modo errato, altrimenti il controller si brucera.
Ci sare una leggera scintilla quando si collega, che è un normale fenomeno di avvio. La Figura 4在哪 i collegamenti del cavo del controller.

Figura 4 Collegamenti dei cavi al controller

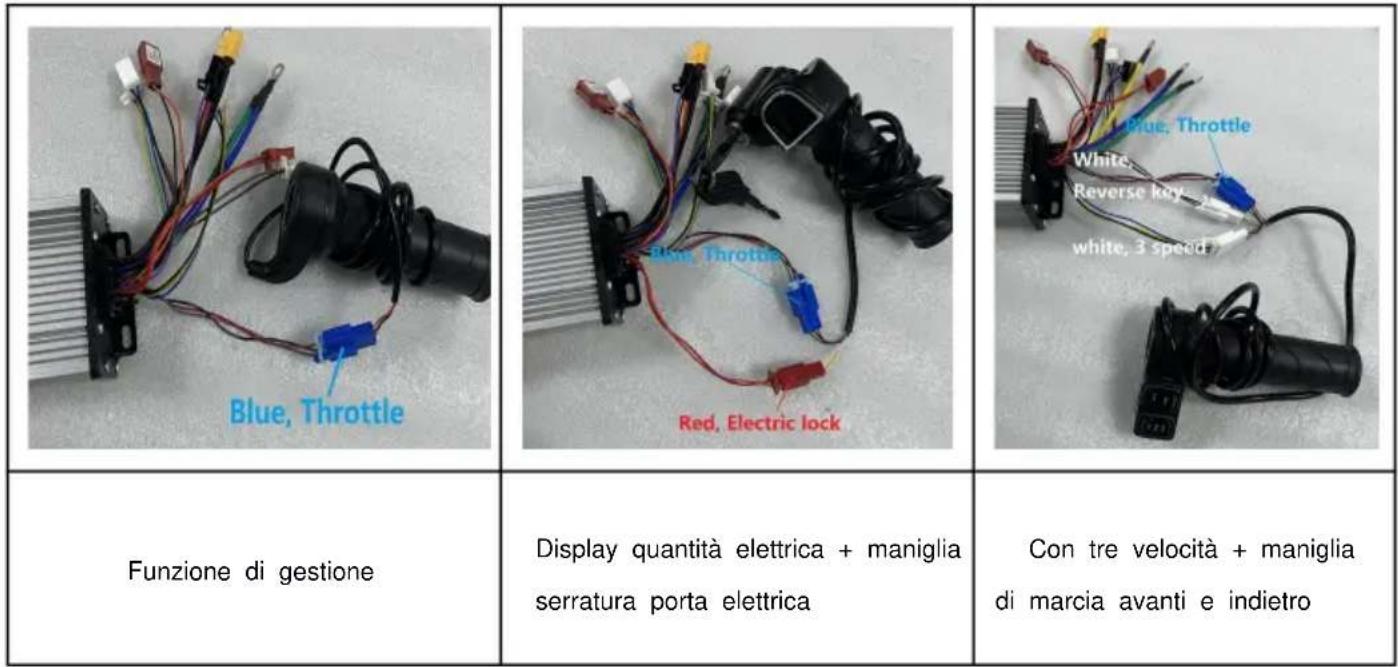

3. Allegato
3.1 Maniglia
Girare la leva del gas (girare l'acceleratore).
1.Rosso: +4,3V
2. Nero: filo di terra
3. Grigio: linea di segnale
Il cablaggio della maniglia è illustrato nella Figura 5.

3.2 Interruttore a tre velocità
Interruttore a tre velocità: velocità predefinita 2, il cortocircuito delle linee blu e nere è 3 velocità, il cortocircuito
delles linee gialle e nere e 1 velocita.

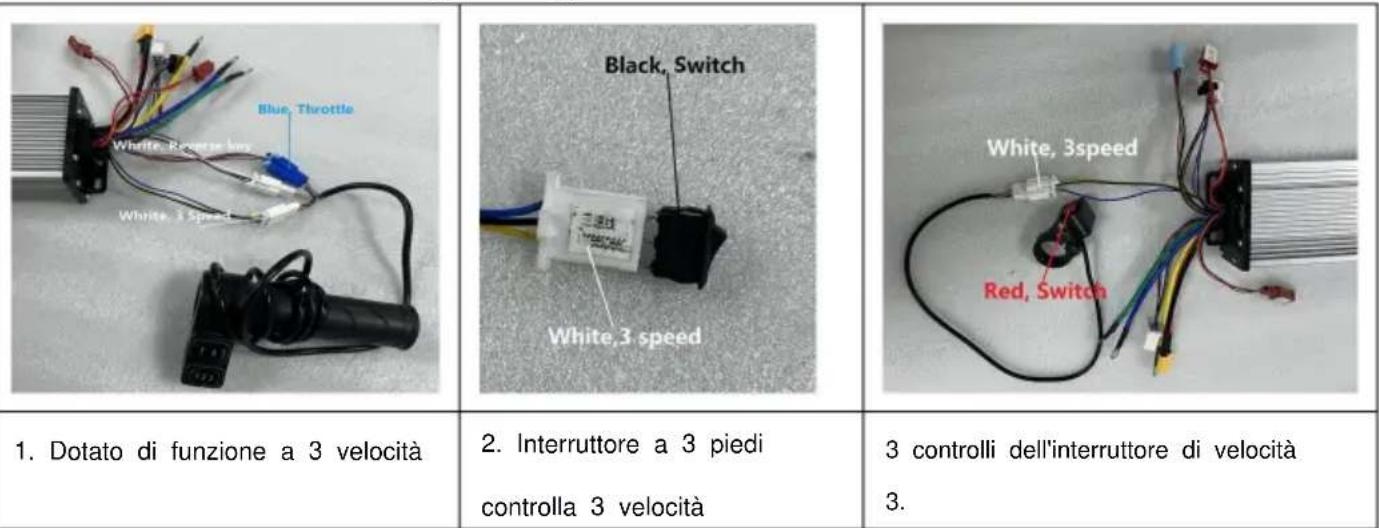

Esistono diversi modi per collegare l'interruttore a tre velocità, come migliorato nella Figura 6.

Fig.6 Cablaggio dell'interruttore a tre velocità
3.3 Invertire
Retromarcia: interruptore marrone e nero, la velocità di retromarcia è del 100%. Esistono i seguenti tipi di cavi di retromarcia. La figura 7在哪 i cavi di retromarcia.

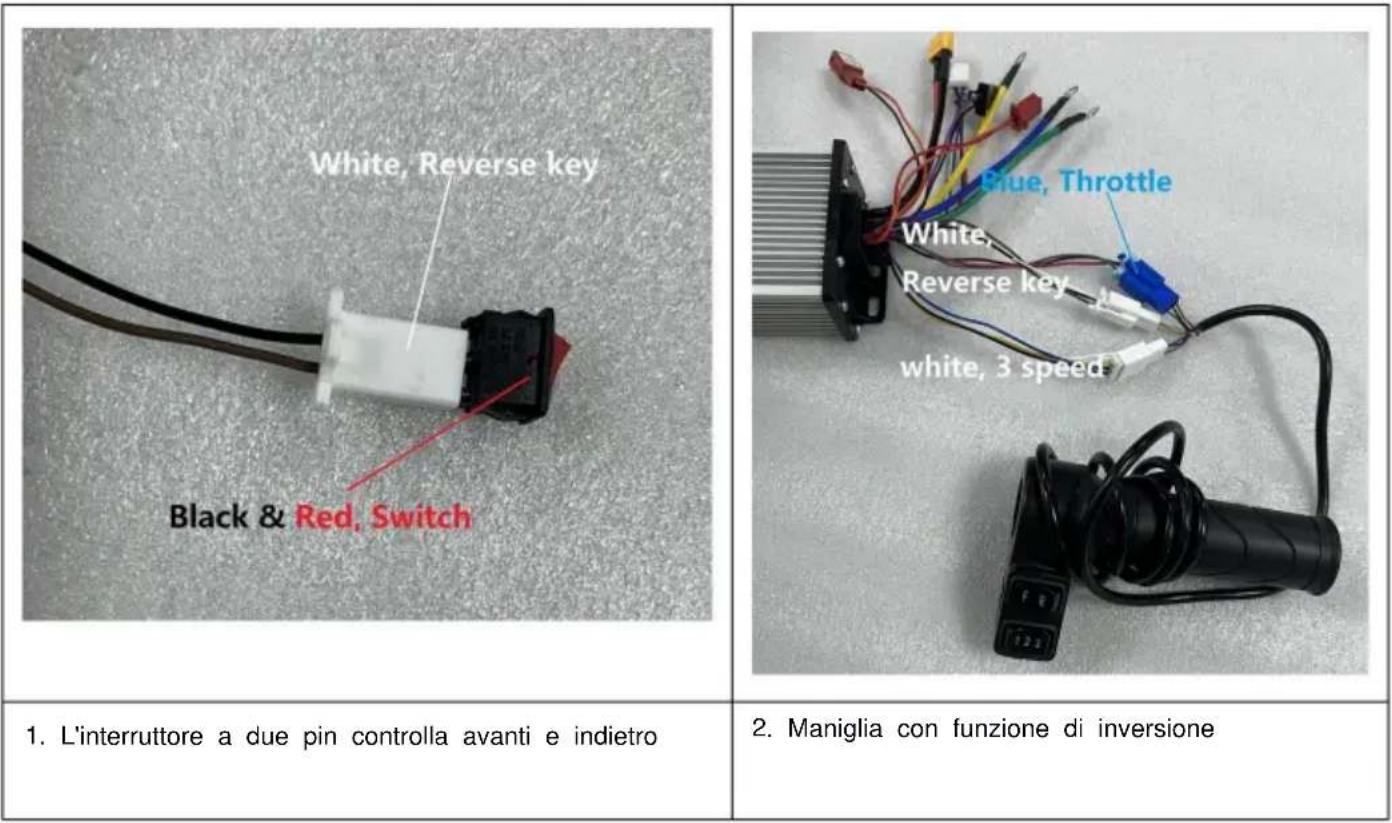

Figura 7 Collegamento inverso del cavo
3.4 Serratura elettrica della porta
- Arancione: VCC Serratura elettrica della porta: 1. Rosso: p+
La serratura elettrica della porta deve essere mantenuta normalmente aperta, altrimenti le linee rossa e arancione devono essere collegate da un cortocircuito.
Il cablaggio della serratura elettrica della porta cui è esse dei seguenti tipi; il cablaggio della serratura elettrica della porta è illustrato nella Figura 8.

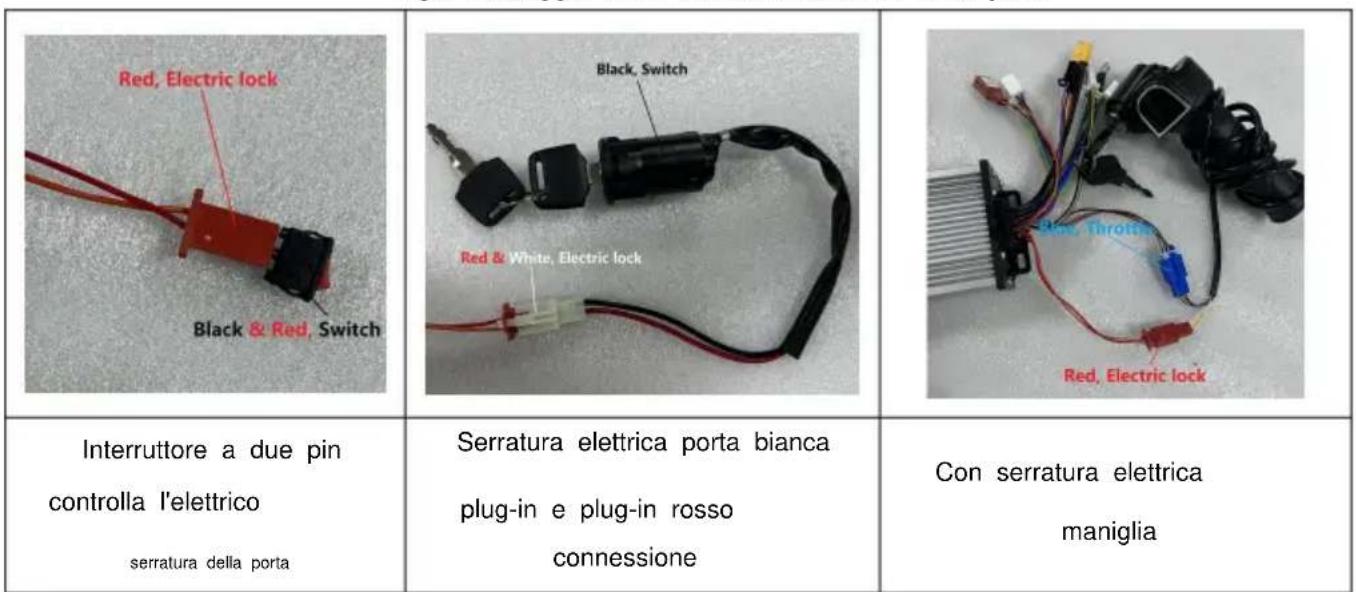

Fig.8 Cablaggio della serratura elettrica della porta
4. Installazione di altri accessori (da acquistare autonomamente)
4.1 Freno
Freno: collegare il freno per realizzare la funzione di spegnimento del freno. Il cablaggio del freno è lostrato nella Figura 9.

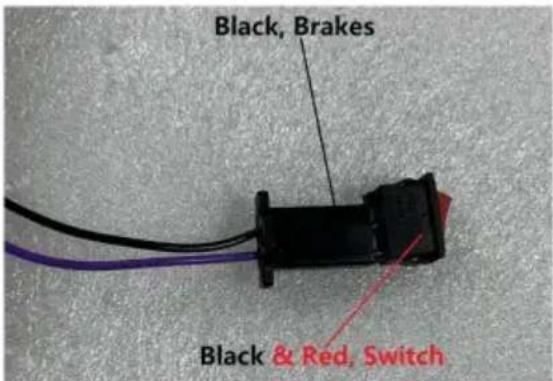

Figura 9 Cablaggio del freno

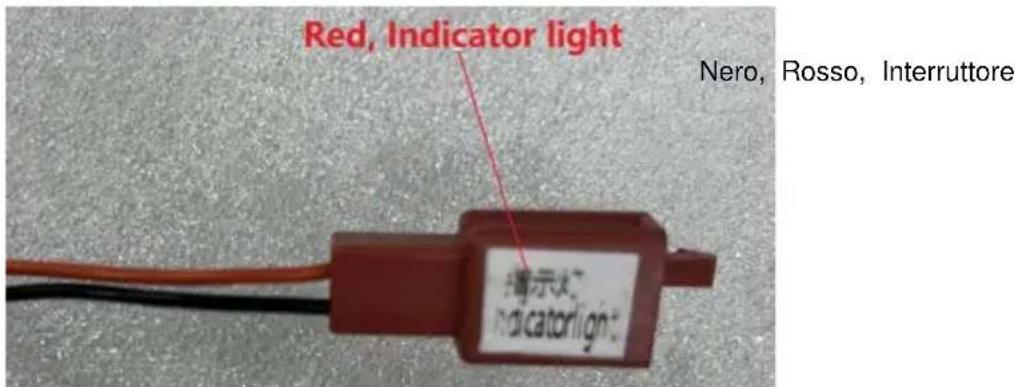

4.2 Spie luminose Spia
luminosa: collegata al display del livello della batteria, cui è sere uscita di tensione DC72V per DC72V per emettere luce. I terminali positivo e negativo non possono essere invertiti. L'arancione è 72V+ e il nero è 72V-. Il cablaggio della spia luminosa è lostrato nella Figura 10.

Figura 10 Cablaggio delle spi luminose
4.3Pedale/acceleratore
Cavo pedale/acceleratore (acceleratore a torsione).
- Rosso: +4,3 V
- Nero: filo di terra
- Grigio: Linea del segnale

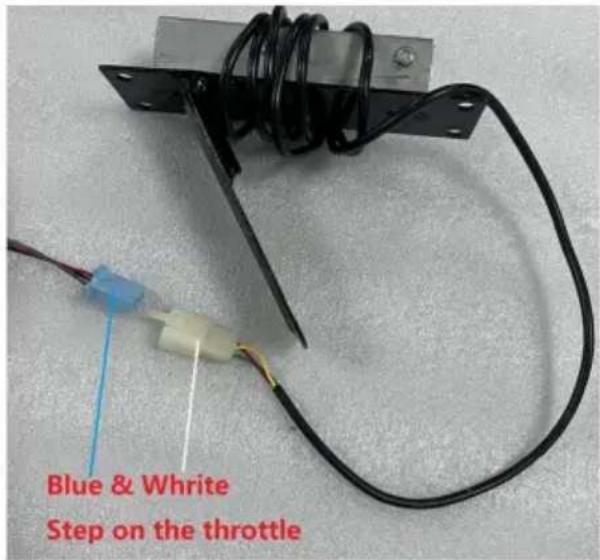

Il cablaggio del pedale/acceleratore è molto nella Figura 11.

Fig.11 Passo sul cablaggio dell'acceleratore
PROBLEMI COMUNI E RIMEDI
Fenomeno:
La serratura elettronica deve essere aperta. Quando la serratura elettronica viene aperta, la l'acceleratore è girato e il motore non funziona
Motivo:
Batteria La batteria è troppo scarica e non raggiunge la tensione di esercizio richiesta
Soluizione:
- Carica; 2.
Selezionare una batteria con la tensione di esercizio corrispondente; 3.
Controllare che agli spina sia collegata correttamente e che i terminali collegati siano collegati in modo affidabile, in modo da evitare guasti al normale funzionamento dovuti a un collegamento errato o a un contatto scadente.

Rispettare la certificazione di sicurezza europea.
Questo prodotto è soggetti alle disposizioni della Direttiva europea 2012/19/UE. Il significato raffigurante un bidone della spazzatura barrato indica che il prodotto richiede una raccolta differenziata dei rifiuti nel
Unione Europea. Ciò si applica al prodotto e a tutti gli accessori contrassegnati con quello significato. I prodotti contrassegnati come tali non sono essere smaltiti con i normali rifiuti domestici. Rifiuti, ma devono essere portati in un punto di raccolta per il riciclaggio di apparecchiature elettriche ed elettroniche. Dispositivi elettronici.
Informazioni FCC:
ATTENZIONE: Cambiamenti o modifiche non espressamente approvati alla parte responsablee della conformità potrebbe invalidare l'autorità dell'utente di utilizzato il attrezzatura!
Questo dispositivo è conforme alla Parte 15 delle Norme FCC. Il funzionamento è soggetto a seguing due condizioni:
1) Questo prodotto più causare interferenze dannose.
2) Questo prodotto delve accettare qualsiasi interferenza ricevuta, comprese le interferenze che potrebbe causare un funzionamento indesiderato.
ATTENZIONE: Cambiamenti o modifiche a questo prodotto non espressamente approvati da la parte responsablee della conformità potrebbe annullare l'autorità dell'utente di utilizzato il prodotto.
Nota: quello prodotto è stato testato e ritenuto conforme ai limiti per una Classe
Dispositivo digitale B conforme alla Parte 15 delle Norme FCC. Questi limiti sono progettati per fornire una protezione ragionevole contro interferenze dannose in un ambiente residenziale installazione.
Questo prodotto genera, utilizes e può irradiare energia a radiofrequenza e, se non installato e utilizzato in conformità alle istruzioni, può causare danni
interferenza alle comunicazioni radio. Tuttavia, non vi è alcuna garanzia che interferenze non si verificcheranno in una particolare installmente. Se questo prodotto causa interferenze dannose alla ricezione radiofonica o teilevisiva, che possono essere determinate da spegnendo e riaccendendo il prodotto, si incoraggia l'utente a provare a correggere l'interferenza mediante una o più delle seguenti misure.
Riorientare oriposizionare l'antenna ricevente.
- Aumentare la distanza tra il prodotto e il ricevitore.
- Collegare il prodotto a una presa di corrente su un circuito diverso da quello a cui è collegato il ricevitatore è collegato.
Per assistenza, consultare il rivenditore o un technique radio/TV esperto.
Produttore: Shanghaiuxinmuyeyouxianggsi
Indirizzo: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, shanghai 200000 NC.
Supporto tecnico e certificato di garanzia
