GEBRUIKSAANWIJZING JZ72V3000W Vevor

3.4 Electric door lock

Electric door lock: 1. Red: p+ 2. Orange: VCC

Wij streven er voortdurend waar om u gereedschappen gegen concurrerende prijzen te leveren. "Save Half", "Half Price" of andere soortgelijke uitdukkingen die wij gebruiken, geen alleen een schatting van de besparingen die u kunt behalen door bepaalde gereedschappen bij ons te kopen in vergelijkking met de große topmerken en betekent nichtoodzakelijkwerwijs dat alle categorieën gereedschappen die wij aanbieden, worden gedekt. Wij herinneren u eraan om zorgvuldig te controlleren of u daadwerkelijk de helft bespaart in vergelijkking met de große topmerken wonneer u een bestelling bij ons plaatst.

VEVOR®

TOUGH TOOLS, HALF PRICE

Borstelloze DC-motor

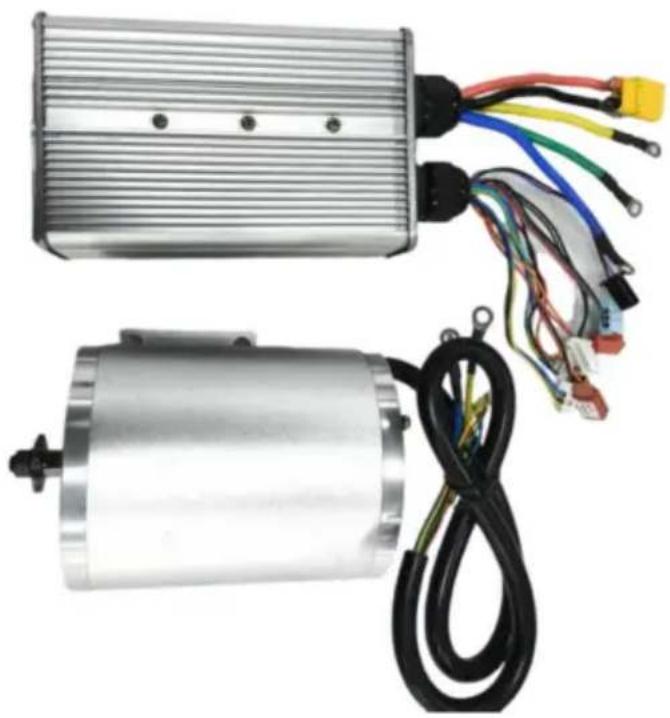

MODEL: JZ72V3000W

Heeft u vragen over het product? Heeft u technische ondersteuning nodig? Neem dan gerust contact met

ons op: Technische ondersteuning en E-garantiecertificaat www.vevor.com/support

Dit is de originele instructie, lees alle handleidingen zorgvuldig door voordat u het product gebruikt. VEVOR behoudt zich een duidelijke interpretatie van once gebruikershandleiding voor. Het uiterlijk van het product is afhankelijk van het product dat u hebt ontvangen. Vergeef ons dat we u Niet opnieuw zullen informeren als er technologie-of software-updates voor ons product+zijn.

Veiligheidsmaatregelen 1.1

Veiligheidswaarschuwing Lees deze

waarschuwing zorgvuldig door voordat u het apparaat gebruikt.

Zorg ervoor dat u alle veiligheidswaarschuwingen en instructies leest voordat u de motor bedient Het Niet naleven van waarschuwingen en instructies kan leiden tot een elektrische schok, brand of ernstig letsel.

Als u problemen ondvindt, neem danijdig contact op met de klantenservice zodat we het kuren oplossen. Uw tevredenheid is ons doel.

1.2 Waarschuwingsbord voor veilige werking van de motor

1.3 Risicofactor

1) Mechanische schade
2) Een elektrische schok krijgen
3) Extrusiebotsing
4) Impact van het object
5) Andere verwondingen

1.4 Operationele overwegingen en triggers voor motorongevallen die nicht met het werk te makeen hebben

1) Controller of alle accessoires stevig en Niet los+zijn aangesloten, controller of de pinnen in elke plug-in verbogen zich en controller visuel of elke interface consistent is met de instructies in de bedrangshandleiding en of de verbinding correct is. Om schrijffouten en het verbranden van de controller te voorkomen.

2) Het is aan te raden om loodzuuraccu's te gebruiken. Lithiumaccu's konnen ook werkken (let op dat de batterijspanning en het batterijvermogen overeenkomen met het vermogen van de kit). aanbevolen batterijcapaciteit is 12AH-20AH. De batterijspanning要去 consistent met de motorkitspanning, waardoor een overspanningsbereik van +10% möglichk is. De positieve en negatieve aansluitingen van de voeding要去en correct worden aangesloten (de positieve aansluiting is verbonden met de dikke lijn van de controller in het rood, en de negatieve pool is verbonden met de dikke lijn van de controller in het zwart). Opladen de batterij en de controller creerenkleine vonden en vonden, wat normal is voor opladen.
3) Het elektrische deurslot (oranje, rood)要去 worden aangesloten (u=kunt de elektrisch deurslot, of u=kunt de oranje en rode draden inkorten met draden), dit De operatie is de LASTE stap.
4) De accessoires buiten deze kit, die behoren tot de accessoires die door u, kommt möglich nicht overeen met de kit en moet worden gebruikt na het matchen. Gelingve Neemijdig contact op met de klantenservice om de sets op elkaar af te stemmen.

1.5 Voorzorgsmaatregelen en suggesties

Alle machinebedieners dieren een opleiding en certificaat te hebben in elektrische vaardigheden.

1) Controller voordat u de doos opent of de verpakking intact, kapot en of er water is. Verwijder na het verwijderen van de afdekking voorzichtig het stof van de motor.
2) Installee het op een droge, stofvrijpe plaats;
3) Installee het op een goed geventileerdeplaats;
4) Het is geinstalleerd op een brede en gladdeplaats voor een gemakkelijke dagelijkse bediening en onderhoud.

Bedankt voor het lezen. Mocht u nog steeds operationele problemen ondervinden, neem dan contact op met Klantenservice opijd, voordat u contact opneemt met de klantenservice, geef dan duidelijk aanoto's genomen door de motor en controller naamplaatje, bieden duidelijkke Foto's en Duidelijkke video's van de accessoirebedrading die is aangesloten op elke stekker van de controller. U要去 duidelijk de kleur van elke draad en de kleur van de accessoirelijn zien. Om u een gemakkelijkere en snellere oplossing te bieden.

TECHNISCHE INFO

PRESTATIEPARAMETERS VAN JZ72V3000W MOTOR

Parameter	Numerieke waarde
Nominale spanning/V (DC)	72
Maximaal wattage/W	3000
Nominale snelheid/rpm	4900
Nominaal koppel/Nm	5.5
Nominale stroom/A	44
Onbelast toerental/rpm	6700±10%
Motorrendement	y85%
Tandwielnummer	T8F-9T en T8F-11T
Schroefdraad	M8 Linkse aandraidraad *1,25*12mm (Er zit draadlijm op de draad, en de demontage要去 worden verwarmd op 80y gedurende 1-2 notulen
Aanbevolen reductie overbrenngingsverhoudig	9-tand/11-tand:64-tand
Laadgewicht/kg	y180
Afmeting/mm	134*y107*112
Gewicht/kg	4,67±5% (zonder voetstuk) /4,8±5% (met voetstuk)
Toepassingsgebied	Kleine elektrische voertuigen, elektrische fietsen, elektrische kat elektrische scooters...

PRESTATIEPARAMETERS VAN ZWK7244 VERWERKER

Parameter	Numerieke waarde
Nominale spanning/V (DC)	72
Maximaal wattage/W	3000
Nominale stroom/A	44
Rem	Lage rem
Onderspanning/V	50
Bedrijfstemperatuur/yy	-25~60
Controllerbehuizingsgrootte/mm	202*107*60(fout±2mm)
Montagegat controller/mm 189*50*yy6(fout±2mm)
Gewicht/kg	0,98

CONFIGURATIELIJST

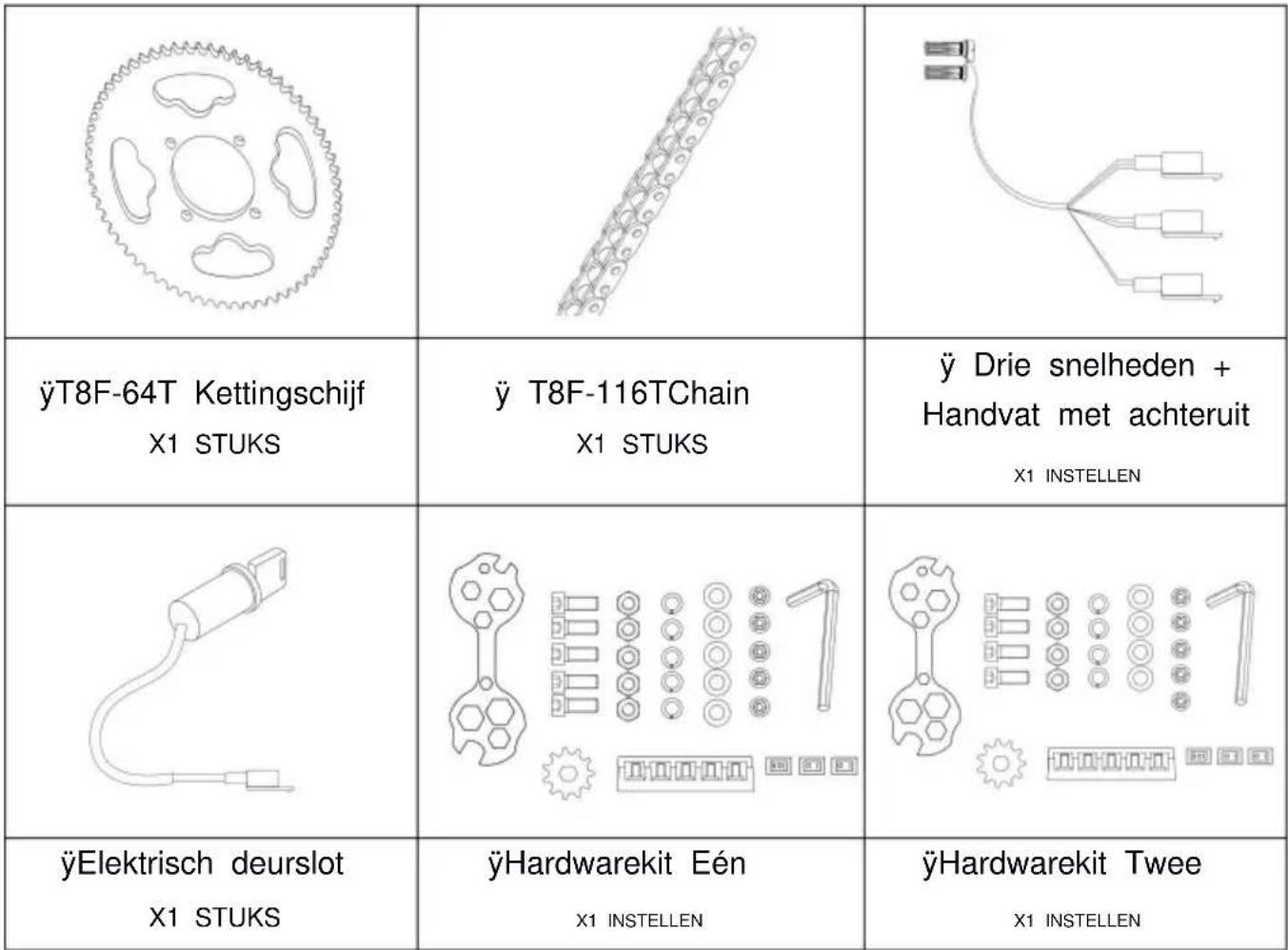

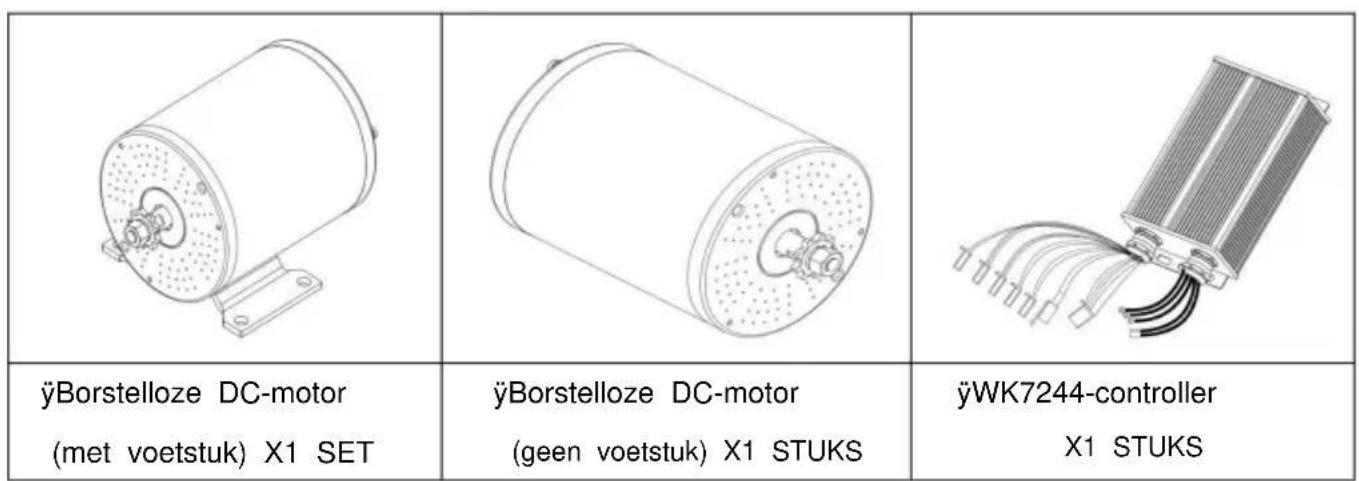

Tabel 1 Productconfiguratietabel

Productnummer	Productconfiguratie
ZLWSDJTJ30000IDZCV9	yyy
ZLWSDJTJ3000TMJNSV9	yyyyyyy

De specifieke accessoires zijn afhankelijk van de gekochtete producten. Als de accessoires nicht in de lijst staan,要去 u deze zich aanschaffer

Totale afmetingen en montagematen

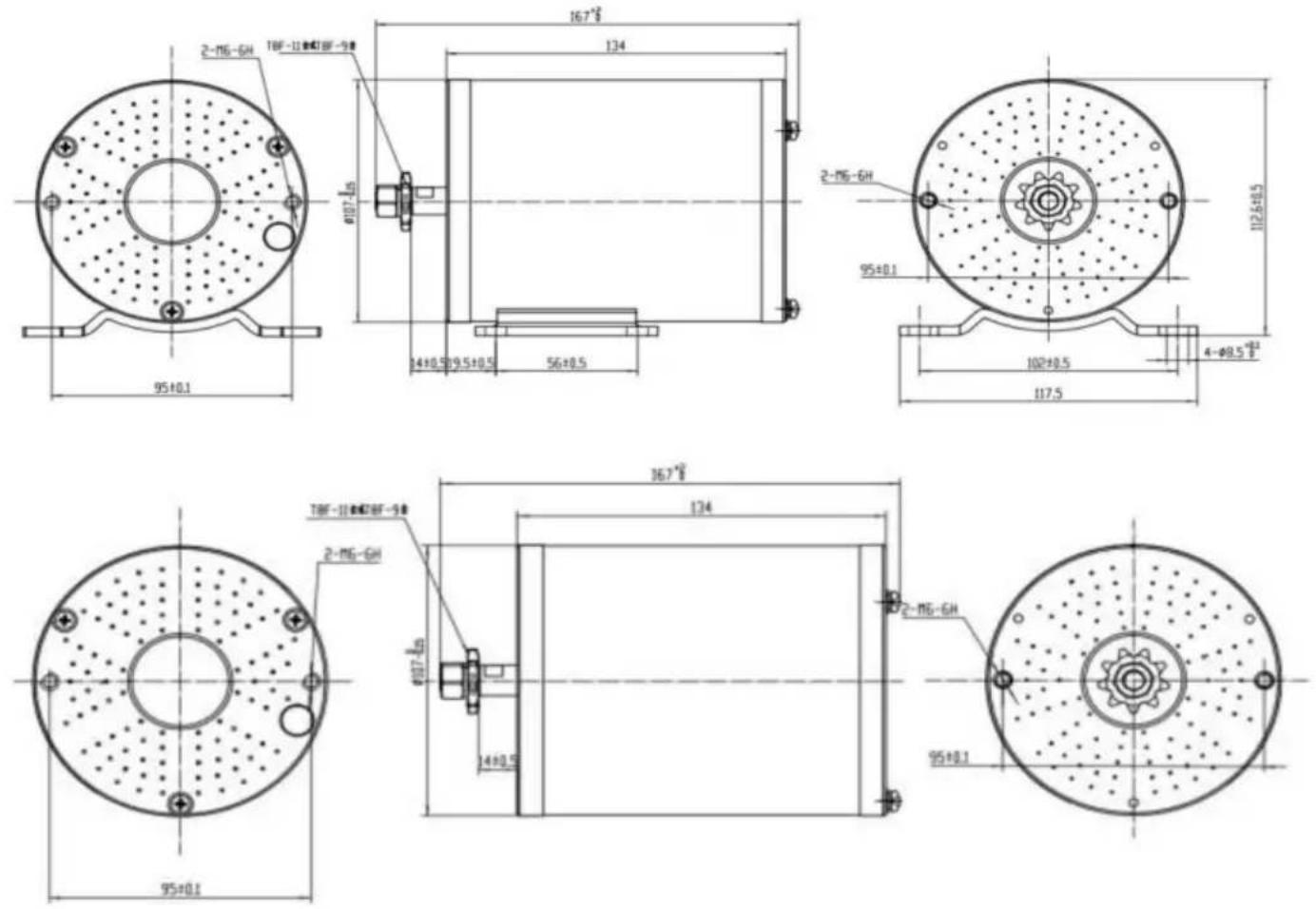

De afmetingen en montagmaten van de motor worden weergegeven in Figuur 1.

Figuur 1 Motorafmetingen en montagematen

Installeren

1. Motor

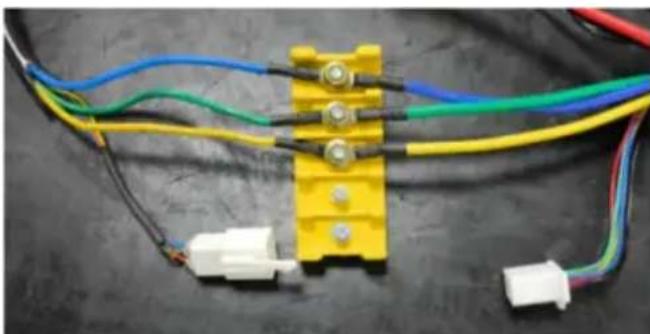

De A-fase lijn van de motor lead out hoofdlijn is blauw, de B-fase lijn is groen en defase lijn is geel; De positieve pool van de voeding in de signaallijn van de positiesensc (Hall) is rood en de negatieve pool is zwart; De A-fase sensor signaallijn is blauw, de B-fase sensor signaallijn is groen en de C-fase sensor signaallijn is geel. De kleuren aan beiden+zijden van de motorlijn zijn hetzelfde en de motorbedrading worden weergegeven in Afbeelding 2.

Figuur 2 Motorbedrading

2. Controller Er

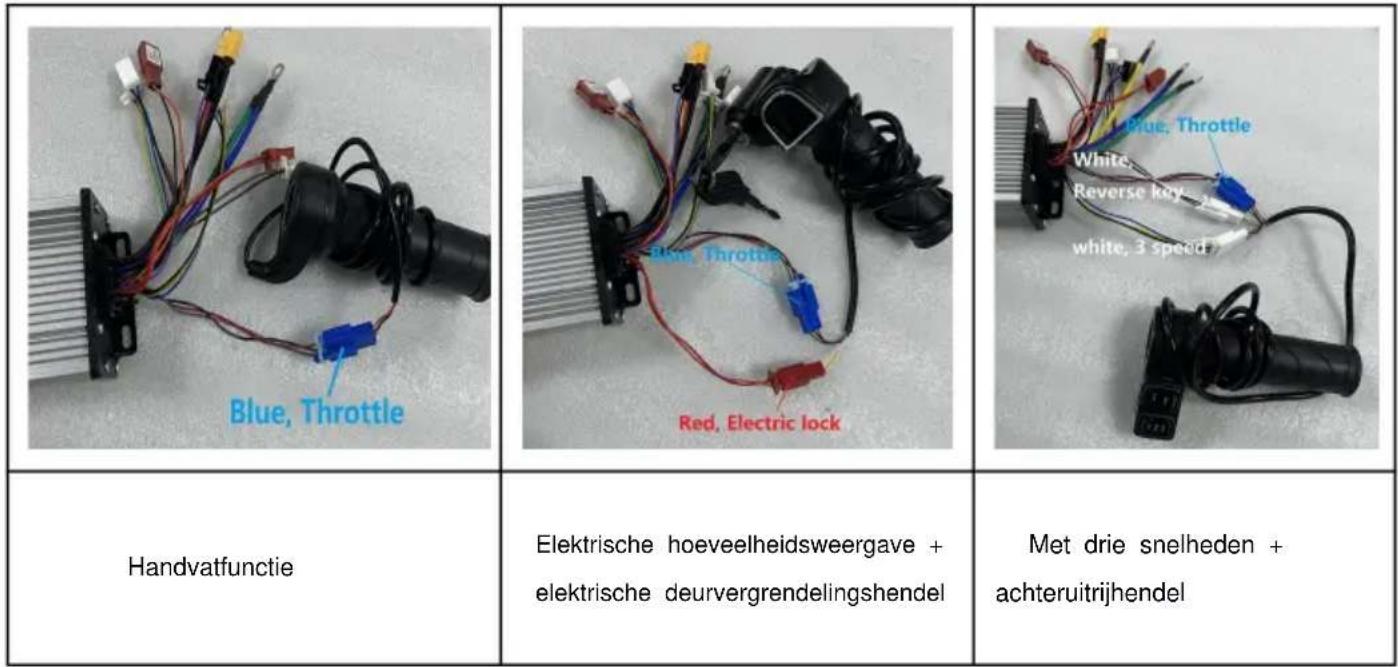

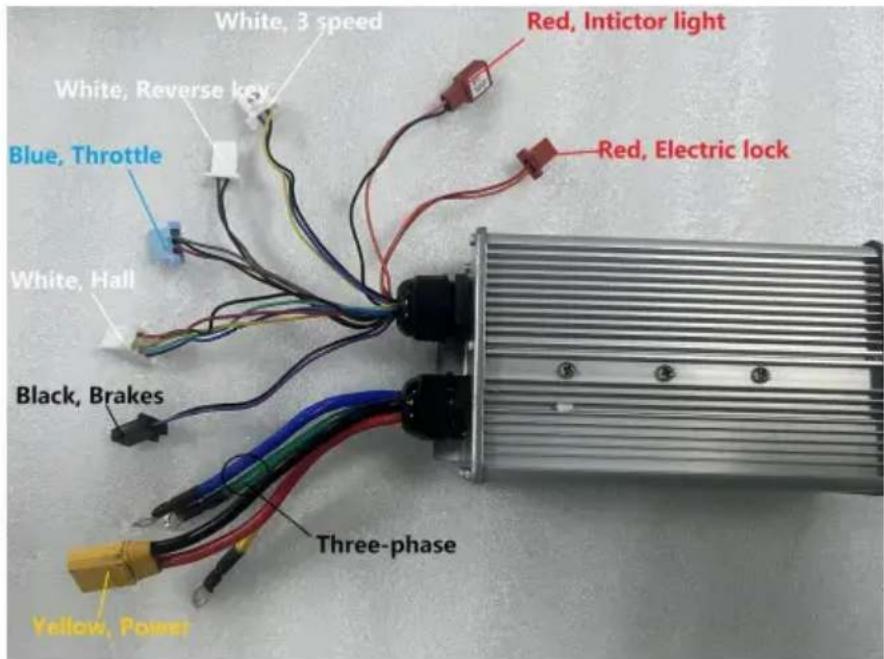

zijn een type controllers. De functies van elke plug-in worden hieronder weergegeven in Figuur 3.

Figuur 3 Controller

Regelaarspanning: DC72-82V

1. Rood 72V+
2. Zwart 72V-

De positieve en negatieve waarden können nicht verkeerd worden aangesloten, anders zal de controller doorbranden. Er zal een lichte vonk zich bij het aansluiten, wat een normal opstartfenomeen is. Afbeelding 4 toont de kabelaansluitingen van de controller.

Figuur 4 Kabelaansluitingen maar de controller

1. Bijlage
   3.1Handvat

Draai aan de hendellijn (draai aan het gas).

1. Rood: +4,3V
2. Zwart: Aardingsdraad
3. Grijs: Signaallijn

De bedrading van de handgreep is weergegeven in Figuur 5.

3.2 Drie-snelheden schakelaar

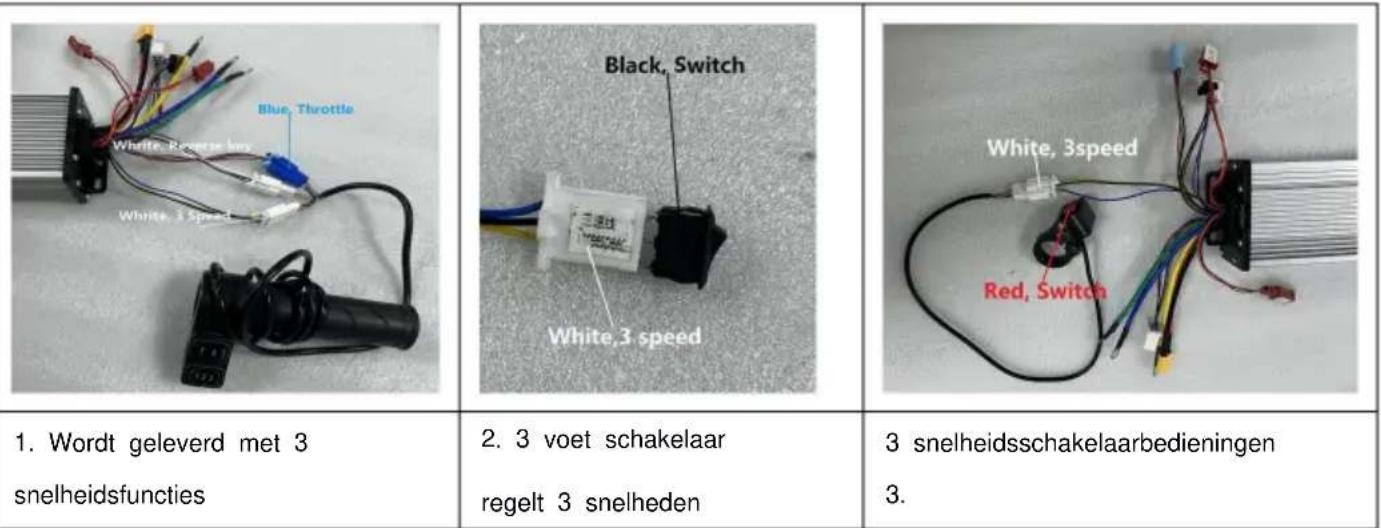

Drie-snelheden schakelaar: standardn spelheid 2, kortsluiting van de blauwe en Zwarte lijnen is 3 nelheid,

kortsluiting van de gele en Zwarte lijnen is 1 snelheid.

Er zich verzillende manieren om de driestandenschakelaar aan te sluiten, zoals weergegeven in Afbeelding 6.

Figuur 6 Bedrading van de drie-snelheidsschakelaar

3.3 Omkeren

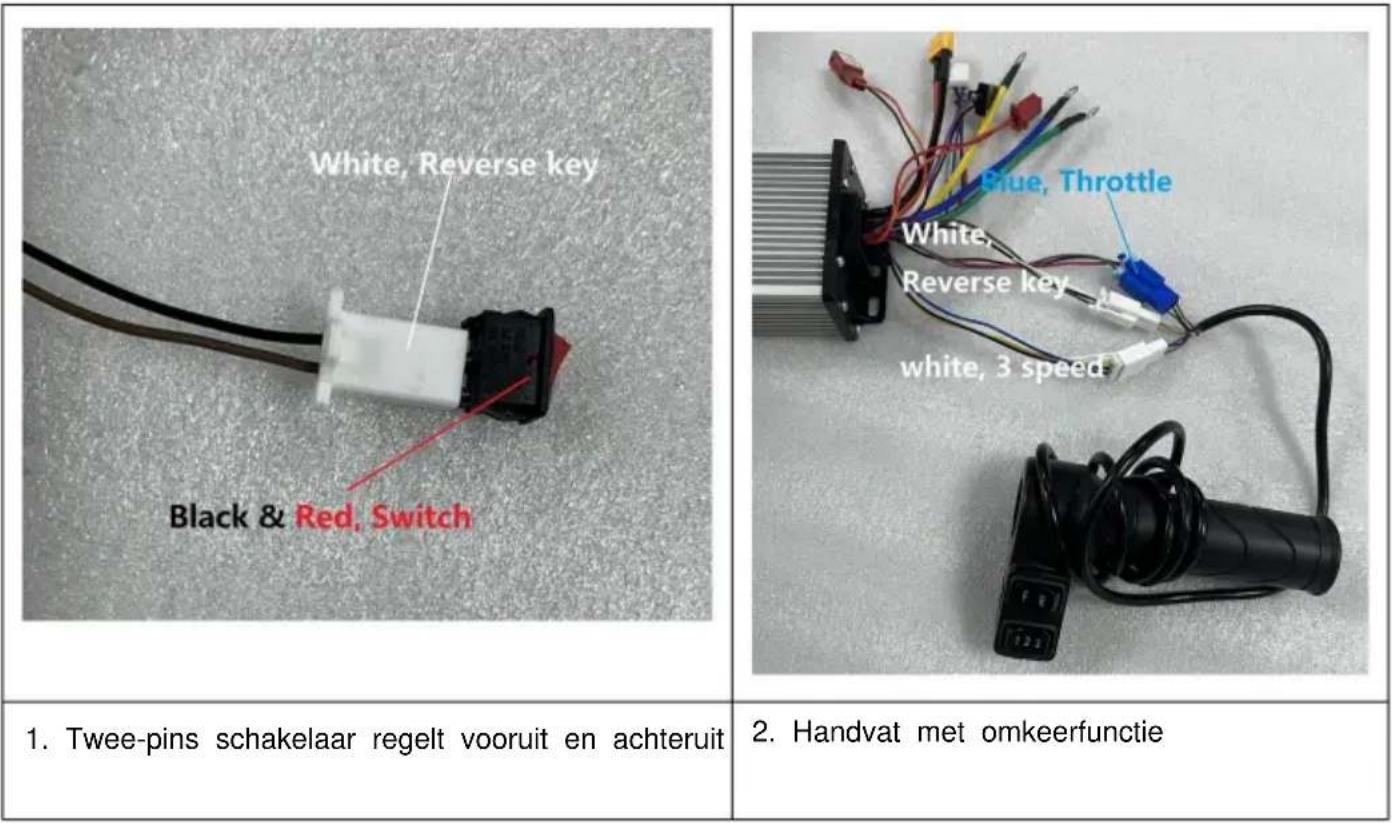

Reverse: Wissel bruin en zwart, de reverse snelheid is 100% . Er zijn de volgende typen reverse kabels. Afbeelding 7 toont de reverse kabels.

Figuur 7 Omgekeerde kabelverbinding

3.4 Elektrisch deurslot

1. Oranje: VCC Elektrisch deurslot: 1. Rood: p+ Het elektrische de

moet normal open blijven, anders要去en de rode en orangje lijnen door een kortsluiting met elkaar worden verbonden.

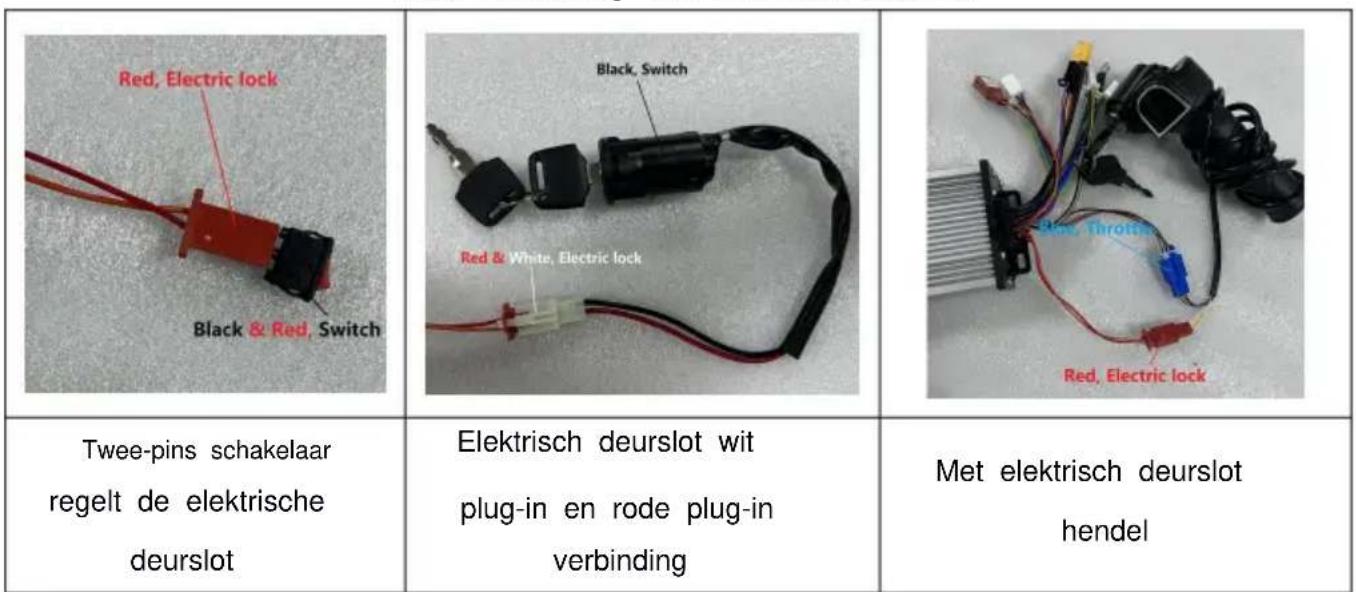

Er zijn de volgende typen bedrading voor elektrische deursloten: de bedrading voor elektrische deursloten worden weergegeven in Afbeelding 8.

Afb.8 Bedrading van elektrisch deurslot

4. Andere accessoires installeren (zelf aanschaffen)

4.1 Remmen

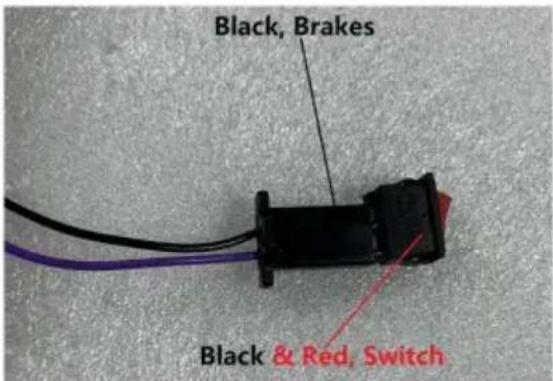

Rem: Sluit de rem aan om de rem-uitschakelfunctie te realiseren. Rembedrading wordt weergegeven in Afbeelding 9.

Figuur 9 Rembedrading

4.2 Indicatorlampjes

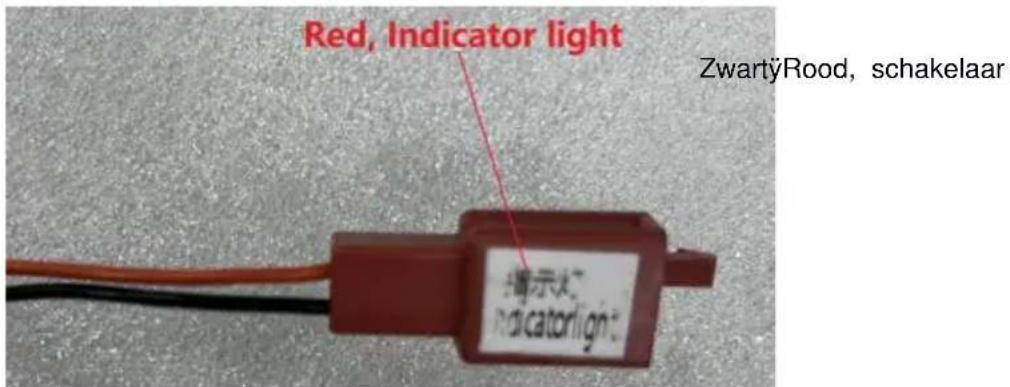

Indicatorlampje: Aangesloten op het batterijniveau-display, kan het worden gezrukt als een DC72V-spanningsuitgang voor DC72V omlicht uit te zenden. De positieve en negatieve aansluitingen können nicht worden omgedraaid. Oranje is 72V+ en zwart is 72V-. De bedrading van het indicatorlampje worden weergegeven in Afbeelding 10.

Figuur 10 Bedrading van

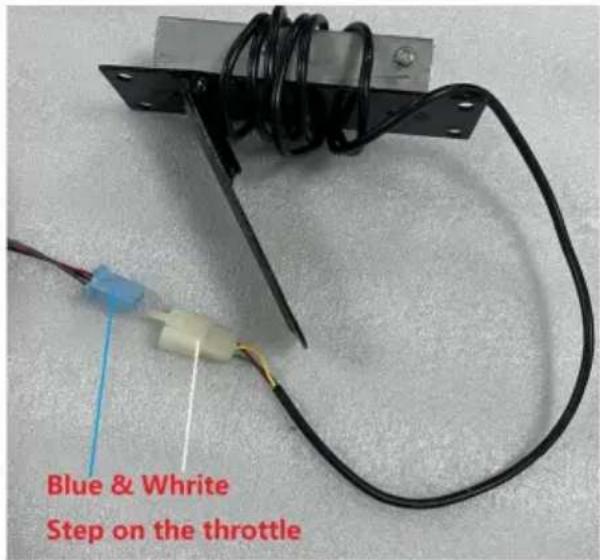

richtingaanwijzers 4.3 Pedaal/gaspedaal

Gaspedaal-/pedaalkabel (draigas).

1. Rood: +4.3V
2. Zwart: Aardingsdraad
3. Grijs: Signaallijn De

bedrading van het pedaal/gaspedaal worden weergegeven in Afbeelding 11.

Figuur 11 Stap op de gaskabel

ALGEMENE PROBLEMEN EN OPLOSSINGEN

Fenomeen:

Het elektronische slot要去 geopend worden. Wanner het elektronische slot geopend worden, gashendel worden gedraaid en de motor werkt nicht

Reden:

Batterij De batterij is te zwak en bereikt Niet de vereiste bedrijfspanning

Oplossing:

1. Opladen; 2.

Selecteer een batterij met de bijbehorende bedrijfsspanning; 3. Controleer of

elke stekker correct is aangesloten en of de aangesloten aansluitingen betrouwbaar zich aangesloten, om te voorkomen dat er nicht normal wordt gewerkt vanwege een verkeerde aansluiting of slecht contact.

Voldoet aan de Europese verilgheidscertificering.

CORRECTE VERWIJDERING

Dit product is onderworpen aan de bepalingen van de Europese richtlijn

2012/19/EU. Het symbol met een doorgekruiste afvalbak geeft aan dat het product geschienen afvalinzameling vereist in de

Europese Unie. Dit geldt voor het product en alle accessoires die met dit label zijn gemarkeeerd. symbool. Producten die als zodanig�n Gemekererd, mogen Niet met het normale huishoudelijkke afval worden weggegooid. afval, maar要去 een inzamelpunt voor recycling van elektrische en elektronische apparaten.

FCC-informatie:

LET OP: Wijzigingen of aanpassingen die nicht uitdrukkelijk door de partij zijn goedgekeurd verantwoordelijk voor naleving kan de bevoegdheid van de gebruiker om de apparatuur!

Dit apparaat voldoet aan Deel 15 van de FCC-regels. De werkking is onderworpen aan de volgende twee voorwaarden:

1) Dit product kan schadelijke interferentie veroorzaken.
2) Dit product moet alle ontvangen interferentie accepteren, inclusief interferentie die kan een ongewenste werkung veroorzaken.

WAARSCHUWING: Wijzigingen of aanpassingen aan dit product die Niet uitdrukkelijk door ons zijn goedgekeurd. de partij die verantwoordelijk is voor de naleving, kan de bevoedheid van de gebruiker om de product.

Let op: Dit product is getest en voldoet aan de limieten voor een klasse

B digitaal apparaat overeenkomstig Deel 15 van de FCC-regels. Deze limieten zich ontworpen om redelijkke bescherming te bieden gegen schadelijke interferentie in een woonomgeving installmentie.

Dit product genereert, gebruikt en kan radiofrequentie-energie uitrahlen, en indien nicht geinstalleerd en gebruikt in overeenstemming met de instructies, kan schadelijke interferentie met radiocomunicatie. Er is darüber geen garantie dat

interferentie zal nicht optreten in een bepaalde installmentie. Als dit product wel interferentie veroorzaakt schadelijke interferentie met de radio- of televisionontvangst, die kan worden vastgesteld door Als u het product uit- en weein schakelt, worden de gebruiker aangemoedigd om te proberen het probleem te verhelpen. verstoring door een of meer van de volgende maatregelen.

Heroienteer of verplaats de ontvangstantenne.
- Vergroot de afstand:tussen het product en de ontvanger.
- Sluit het product aan op een stopcontact op een ander circuit dan dat waarop het product is aangesloten. ontvanger is aangesloten.
- Raadpleeg de dealer of een ervaren radio-/tv-technicus voor hulp.

Fabrikant: Shanghaiuxinmuyeyouxianggsi

Adres: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, shanghai 200000 CN.

Geimporteerd aan AUS: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD NSW 2122 Australie

Geiporteerd aanr de VS: Sanven Technology Ltd. Suite 250, 9166 Anaheim Place, Rancho Cucamonga, CA 91730

YH CONSULTING LIMITED.

C/O YH Consulting Limited Kantoor 147, Centurionhuis, Londonweg,

Technische ondersteuning en e
