V68PHL4B0 - Cuisinière NEFF - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Cuisinière avec hotte intégrée
Marque	NEFF
Modèle	V68PHL4B0
Poids net	max. 25 kg
Alimentation électrique	230-240 V, 50 Hz
Types de raccordement	1N, 2N, 3N, 2L/2N
Fonctions d'aspiration	Oui, moteur ventilateur intégré
Mode évacuation extérieure	Oui, nécessite conduit et clapet anti-retour
Mode recirculation d'air	Oui, avec adaptateur et filtres anti-odeurs
Filtre à graisse	Oui, amovible et lavable
Filtre anti-odeurs	Oui, pour mode recirculation
Filtre acoustique	Oui, pour mode évacuation extérieure
Diamètre du conduit	150 mm (rond)
Ventilation requise	Sortie d'air min. 200 cm² (table) et 400 cm² (plinthe)
Installation	Encastrement dans plan de travail, montage à fleur possible
Sécurité	Aimants permanents ; distance min. 10 cm pour porteurs d'implants
Entretien et nettoyage	Nettoyage régulier des filtres, joints silicone après installation
Accessoires fournis	Joints, attaches de retenue, filtres, adaptateur (selon mode)
Réparabilité	Pièces de rechange disponibles via SAV ; installation par professionnel
Information générale	Notice d'utilisation et d'installation disponible en PDF

FOIRE AUX QUESTIONS - V68PHL4B0 NEFF

Comment installer la cuisinière V68PHL4B0 ?

L'installation doit être réalisée par un professionnel qualifié. Respectez les distances de sécurité et les cotes d'encastrement indiquées dans la notice. Assurez-vous que le plan de travail peut supporter une charge d'environ 60 kg.

Quel est le poids de l'appareil ?

Le poids net maximum de l'appareil est d'environ 25 kg.

Quels sont les modes d'évacuation possibles ?

L'appareil peut fonctionner en mode évacuation extérieure (nécessite un conduit vers l'extérieur) ou en mode recirculation (avec filtre anti-odeurs et adaptateur).

Comment nettoyer les filtres à graisse ?

Les filtres à graisse sont amovibles et lavables au lave-vaisselle ou à la main avec de l'eau chaude et du détergent. Laissez-les sécher complètement avant de les remettre en place.

Que faire si l'affichage indique une erreur ?

Vérifiez d'abord le raccordement électrique (coupure puis reconnexion). Si l'erreur persiste, consultez la section 'Vérifier et corriger le raccordement' de la notice ou contactez le service après-vente.

Puis-je utiliser cet appareil avec un foyer à combustion ?

Oui, mais avec précautions. En mode évacuation extérieure, assurez un apport d'air suffisant pour éviter une dépression excessive (max 4 Pa). En mode recirculation, aucune restriction. Consultez un ramoneur professionnel.

Quels types de raccordement électrique sont possibles ?

L'appareil supporte les raccordements 1N, 2N, 3N et 2L/2N. Le schéma de connexion dépend de votre installation. Utilisez toujours un câble et une prise avec conducteur de protection.

Comment passer du mode évacuation au mode recirculation ?

Il faut installer l'adaptateur et les conduits de recyclage fournis, ainsi que les filtres anti-odeurs. Consultez la notice pour les étapes détaillées et le réglage de l'affichage électronique.

Quelle est la distance de sécurité pour les personnes avec implants électroniques ?

Les aimants permanents de l'appareil peuvent affecter les implants. Une distance minimale de 10 cm doit être respectée entre l'appareil et l'implant.

Comment sceller les joints après installation ?

Utilisez un silicone résistant à la chaleur (ex: Novasil® S70). Appliquez le silicone après un test fonctionnel, lissez-le et laissez sécher au moins 24 heures avant d'utiliser l'appareil.

MODE D'EMPLOI V68PHL4B0 NEFF

Preparar la connexion électrique

Contenu de la livraison

Après avoir déballé le produit, inspectez toutes les pieces pour détecter d'eventuels dégats dus au transport et pour vous assurer de l'intégrality de la livraison.

Fig. 1

Code QR video concernant l'installation

Vous trouvrez ici le code QR pour la video concernant l'installation.

→Fig.

Dimensions de l'appareil

YoutourevezicilesdimensionsdeI'appareil

Fig. 3

Cotes d'encastrement coudes de conduit plat

Vous trouvrez ici une vue d'ensemble des cotes d'encastrement des coudes de conduit plat.
Vue laterale :
Fig. 4, Fig. 5, Fig. 6
Vue de face :
Fig. 7

Variantes d'installation

Vous trouvez ici une vue d'ensemble des diffé- rentes variances d'installation.

Filtre anti-odeurs et adaptateur pour mode recirculation de l'air :

→Fig. 8

Filtre acoustique et joint pour le mode évacuation extérieure :

Fig. 9

Remarque : Vous pouvez vous procurer des conduits adaptés à l'installation auprès du service après-venture, sur notre site Web ou auprès de reven- deurs spécialisés.

Distances de sécurité

Respectez les distances de sécurité de l'appareil. Distance du réserve de trop-plein:

→Fig. 10

Position du réservoir de trop-plein :

→Fig. 11

Les performances sont optimales à une distance de 50mm entre la paroi arrière du meuble et le mur. À une plus petite distance, les performances sont réduites.

→ Fig. 12

Respectez les distances de sécurité lors de la découpe du plan de travail.

Ne posez:aucun objet dans le tiroir qui depasse la hauteur maximum de ce dernier. Les objets peuvent se cogner contre la base de I'appareil et ainsi en perturber les fonctions.

→Fig.13

Indications generales

Lisez attentivement cette notice.
- Seul un spécialiste/agree est autorisé à brancher l'appareil.
- Avant toute intervention sur l'appareil, coupez l'alimentation électrique.
- N'utilisez jamais cet apparéil dans un tableau ou un vehicule.
Respectez les recommandations du fabricant du plan de travail.

Installation en toute sécurité

Respectez les consignes de sécurité lorsque vous installez cet apparéil.

La sécurité d'utilisation est garantie uniquement en cas d'installation correcte et conforme aux instructions de montage. Le monteur est responsable du fonctionnement correct sur le lieu ou l'appareil est installé.

Remarque: Cet apparéil est conçu pour recueillir les vapeurs des ustensiles sur le foyer. Lorsque les vapeurs provenant d'autres apparéils ( comme les robots pâtissiers ou les tables de cuisson) sont capétées, l'efficacité du système de ventilation dépend de la distance entre l'entrée d'air et la source des vapeurs.

AVERTISSEMENT - Danger : magnetisme!

L'appareil contient des aimants permanents. Ceux-ci peuvent influer sur des implants électroniques, par ex. des stimulateurs cardiaques ou des pompes à insuline.

• Les personnes portant un implant électronique doivent donc respecter une distance minimum de 10 cm avec l'appareil.

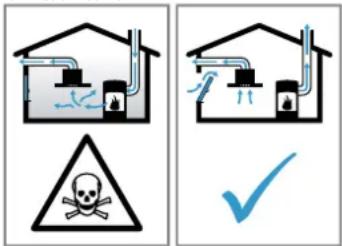

AVENTISSEMENT - Risque d'empoisonnement!

Les gaz de combustion réaspirés peuvent provoquer un empoisonnement. Les foyers à combustion alimentés en air ambient (par exemple apparèils de chauffage au gaz, au fioul, au bois ou au charbon, les chauffe-eaux intégrés sous cuve, les chauffées aux accumulateurs) prélevernt l'air de combustion dans la piece où ils sont installés et rejettent les gaz de fumée à l'extérieur par le biais d'un système spécifique (par ex., cheminée). Lorsque la hotte aspirante est en marche, elle préleve de l'air dans la cuisine et dans les pieces voisines. L'absence d'un apport d'air suffisant creée une pression négative. Les gaz toxiques provenant de la cheminée ou du conduit d'évacuation sont réaspirés dans les pieces d'habitation.

En cas d'utilisation simultanee de I'appareil en mode evacuation exterieure et d'un foyer a combustion alimenté en air ambient, veillez impérativement a ce que I'apport d'air soit toujours suffisant.
Le fonctionnement sur de l'appareil n'est possible que si la dépression dans la pièce ou est installé le foyer ne dépasse pas 4 Pa (0,04 mbar). Cette valeur n'est réalisable que si l'apport d'air frais nécessaire à la combustion est assure par des ouvertures non obturables, par exemple dans des portes ou fenêtres, associées à un caisson mural d'entrée et de sortie d'air, ou bien par d'autres moyens techniques. Un caisson mural d'entrée et de sortie d'air ne suffit pas à assurer la valeur minimale nécessaire.
- Demandez toujours conseil à un maitre ramoneur compétent qui pourra évaluer l'ensemble du réseau de ventilation de la maison et vous proposer le moyen le mieux adapté pour l'aération.
- Si l'appareil est utilisé exclusivement en mode recirculation de l'air, le fonctionnement est possible sans restriction.

A VERTISSEMENT - Risque d'incendie!

Les dépôts de graisse dans le filtre à graisse peuvent s'enflammer.

• Ne travailliez jamais avec une flamme neue à proximé de l'appareil (par ex. ne faites rien flamber).
• Installez l'appareil à proximé d'un foyer à combustibles solides (par ex. bois ou charbon) uniquement en présence d'un capot fermé et non amovible. Il ne doit pas y avoir de projection d'étincelles.

A VERTISSEMENT - Risque de blessure!

Des modifications sur la construction électrique ou mécanique sont dangereuses et peuvent conduire à des dysfonctionnements.

• N'effectuez aucune modification sur la construction électrique ou mécanique.

Les pieces accessibles lors de l'installation peuvent désenter des arêtes vives et provoquer des coupures.

• Portez des gants de protection.
  L'appareil est lourd.
  2 personnes sont nécessaires pour déplacer l'ap-pareil.
  Utilisez exclusivement des moyens appropriés.

AVERTISSEMENT - Risque d'asphyxie!

Les enfants risquent de s'envelopper dans les matériaux d'emballage ou de lesmettre sur la tete et de s'étouffer.

• Conserver les matériaux d'emballage hors de portée des enfants.
• Ne jamais laisser les enfants jouer avec les emballages.

A VERTISSEMENT - Risque d'emploisonnement!

Les gaz de combustion réaspirés peuvent provoquer un empoisonnement.

• Ne rejoetez pas l'air sortant dans un conduit ou une cheminée en fonctionnement.
• Ne rejoetez pas l'air sortant dans une gaine servant à aérer des locaux où sont installés des foyers à combustion.
• Si l'air sortant circule par un conduit ou une cheminée d'évacuation des gaz, vous doivent d'abord obtenir l'accord d'un ramoneur compétent.

Les gaz de combustion aspiès peuvent conduire à l'empoisonnement.
- Lorsqu'une hotte est installée avec un foyer exploitant l'air ambiant, l'alimentation électrique de la hotte doit être munie d'un interrupteur de sécurité approprié.

Remarques concernant le branchement électrique

Respectez ces consignes pour pouvoir effectuer le branchement électrique de l'appareil en toute sécurité.

AVERTISSEMENT - Risque d'electrocution!

Il doit être à tout moment possible de débrancher l'appareil du réseau électrique. L'appareil doit impérativement être raccordé à une boîte de junction installée de manière réglementaire.

• Dans l'installation électrique fixe, un dispositif de coupure omnipolaire doit être installé conformément aux conditions de la catégorie de surtension III et aux reglementations d'installation.
• Seul un électricien qualifié est autorisé à procéder à l'installation électrique fixe. Nous vous recommandons d'installer un disjoncteur différentiel (interrupteur FI) dans le circuit d'alimentation de l'appareil.
• Ne pas plier ou coincer le cable de raccordement et l'éloigner d'arêtes coupantes.
  Poser le cable de raccordement de sorte qu'il ne touche pas la coque chaude.
  Utiliser uniquement le cable de raccordement fourni avec l'appareil ou celui fourni par le Service après-vente technique.
• Cet apparéil est conforme aux dispositions CE régissant l'antiparasitage.
• Cet apparéil est conforme à la classe de protection 1. Par conséquent, utilisez l' apparéil uniquement avec une prise à conducteur de protection.
• Le fabricant décline toute responsabilité pour des dérangements ou dommages éventuels dus à une installation électrique incorrecte.

Préparer le raccordement électrique

Condition: Seul le personnel formé du service après-vente peut effectuer des travaux sur l'intérieur de l'appareil ou remplacer le cordon d'alimentation.

1. Respectez les consignes sur le raccordement électrique.

Une installation défectueuse, un encastrement ou un raccordement incorrects invalident la garantie.

1. Si vous avez besoin d'un cordon d'alimentation secteur plus long, veuillez contacter le service après-vente. Il existe des cordons d'alimentation secteur jusqu'à 2,20 metres de longueur.
2. En cas d'appareil sans cable pré-installed, introduisez le cordon d'alimentation dans la prise de raccordement.

Ouvrir la prise de raccordement

• Soulevez le chapeau de la prise de raccordement à l'aide d'un tournevis.
  Fig. 14

Préparer la prise de raccordement

$$ \rightarrow \text {F i g .} 1 5 $$

$$ \rightarrow \text {F i g .} 1 6 $$

$$ \rightarrow F i g. \tag {17} $$

1. Desserrez les vis.
2. Soulevez la décharge de traction à l'aide d'un tournevis.
3. Desserrez la décharge de traction.

Raccorder les câbles dans la prise de raccordement

1. En cas de raccordement 3 N, connectez le cable à la prise de raccordement comme sur l'illustration suivante.

$$ \rightarrow \text {F i g .} 1 8 $$

1. En cas de raccordement 2 N, connectez le cable à la prise de raccordement comme sur l'illustration suivante.

$$ \rightarrow \text {F i g .} 1 9 $$

1. En cas de raccordement 1 N, connectez le cable à la prise de raccordement comme sur l'illustration suivante.

$$ \rightarrow \text {F i g .} 2 0 $$

1. En cas de raccordement 2L / 2N , connectez le cable à la prise de raccordement comme sur l'illustration suivante.

$$ \rightarrow \text {F i g .} 2 1 $$

1. Respectez les couleurs des cables.

2. BN: marron

3. BU:bleu
4. GN/YE : jaune et vert
5. BK : noir

$$ G Y: \mathrm {g r i s} $$

1. Si nécessaire, montez les points en cuivre joints selon le schéma de raccordement.
2. Raccordez les cables et serrez ensuite les vis sur la prise de raccordement.
3. En cas de raccordement 1N^ ou 2L/2N selon le schema de raccordement, 1 correspond au moteur du ventilateur.
4. En cas de raccordement 2N^ / 3N^ , la phase L1 (Grey) correspond au moteur du ventilateur.

Fixer le cable dans la prise de raccordement

1. Fixez le cordon d'alimentation à l'aide de la décharge de traction.
2. Serrez les vis dans la bonne position.

N'utilisez pas de visseuse sans fil.

$$ \rightarrow \text {F i g .} 2 2 $$

1. Afin de facilititer la fermeture de la prise de raccordement, disposez les cables dans la partie centrale de la prise de raccordement.
2. Fermez le couvercle de la prise de raccordement.

Remarques concernant le conduit d'évacuation

Le fabricant de l'appareil n'assume aucune garantie pour les problèmes de fonctionnement liés à la tuyauterie.

Utiliser un conduit d'évacuation court et droit avec un diamètre de conduit aussi grand que possible.
Des conduits d'évacuation longs et rugieux, compteant plusieurs coudes ou ayant des diamètres trop petits réduisent la puissance d'aspiration et augmentent le bruit du ventilateur.
- Utiliser un conduit d'évacuation en matériel non inflammable.
Pour éviter tout return de condensat, montez le conduit d'évacuation de l'appareil avec 1^ de pente.

Gaines plates

Utilisez des gaines plates dont la section interieure correspond au diamètre des tuyaux ronds :

• Un diamètre de 150 mm correspond environ à 177 cm².
• En présence de tuyaux de différents diamètres, utilisez des rubans d'étanchéité.
• N'utilisez pas de gains plates avec des déviations aiguées.

Tuyaux ronds

Utilisez des conduits de section ronde dont le diamètre interieur est de 150~mm

Remarques sur le mode évacuation extérieure

En mode évacuation extérieure, un clapet anti-retour doit être installé.

Remarques

Sieldomclapetanti-retourn'estfourniavecl'appareil,ouspuvezenobtenirundansuncomerce specialised.
Si l'air sortant traverse la paroi extérieure, il convient d'utiliser un caisson téléscopique mural.

Contrôler le meuble

1. Vérifiez que le meuble d'encastrement est horizontal et a une capacité de charge suffisante.

L'appareil pèse au maximum environ 25 kg.
Le plan de travail dans lequel vous intégrez l'appareil doit pouvoir supporter une charge d'environ 60 kg.

1. Veillez à ce que la stabilité du meuble d'encastrement soit garantie même après les travaux de découpe.

2. La capacité de charge et la stabilité doivent être assurées par des sous-structures appropriées, en particulier en cas de plans de travail fins.

3. Prenez en compte le poids de l'appareil, y compris sa charge supplémentaire.

4. Utilisez un matériel de renforcement résistant à la chaleur et à l'humidité.

5. Assurez-vous que les meubles d'encastrement résistant à la chaleur jusqu'à 90^ .

6. N'installez pas d'autres apparèils, par exemple un four, un réfrigerateur, un lave-vaisselle ou une machine à laver.
7. Vérifiez la planéité de l'appareil uniquement après son installation dans orifice d'encastrement.
8. Vous pouvez désirier librement l'écart par rapport au meuble haut. Ce faisant, prenez en compte la facilité d'utilisation et l'ergonomie lors de l'utilisation de la plaque.

Montage à fleur de plan

En cas de montage à fleur de plan, l'appareil se trouve au même niveau que le plan de travail. Aucun niveau génant n'interfère entre l'appareil et le plan de travail.

Voussoupiezmonterl'appareil danslesplans de travail résistants à latempérature etétanches suivants:

Plans de travail en pierre
Plans de travail en matière plastique, par exemple Corian®
Plans de travail en bois massif

Aucune installation dans des plans de travail en contreplaqué n'est possible.

Preparer le meuble

Condition: Les meubles d'encastrement résistant à des températures allant jusqu'à 90^ .

1. Marquez la découpe des meubles selon le croquis d'installation.
   Fig. 13
2. Percez quatre trous de 6 mm de diamètre.
   Fig. 23
3. Assurez-vous que l'angle du chant de la découvert par rapport au plan de travail soit de 90^ .
   Fig. 23

Observer les distances minimales en cas de montage au-dessus d'un tiroir

1. Pour le retrait du réservoir de trop-plein sur un appareil encastré, respectez les distances minimales.
   Fig. 10
2. Respectez la position du réservoir de trop-plein.
   →Fig.11

Placer le ruban adhesif

Placez le long ruban adhesif fourni sur la tranche du plan de travail.

Fig. 24

Préparer le meuble pour le mode recyclage avec

I'adaptateur

Remarques

i Nous ne recommandons pas une installation sur une paroi exterieure non isolée thermiquement, ni une installation au-dessus d'un sol froid ( ≥ 0,5W / m^2 °C).
i La sortie d'air ne doit pas etre située a proximite d'autres apparéil. Au moins un panneau doit les séparer. Si vous ne pouvez pas installer de séparation, referez vous à l'autre méthode d'installation.
1. Lors de la combinaison avec l'adaptateur, respectez les dimensions correspondantes pour la découpe dans la paroi arrière.

Fig. 25

1. Mesurez l'épaissur du plan de travail. Reportez la mesure sur le gabarit et tracez une ligne qui lui correspond.
   Fig. 26
2. RÉalissez une découpe sur le gabarit le long de la ligne marquee de l'épaissieur du plan de travail A, de la ligne Médiane de découpe B et de la ligne de réference de la sortie d'air interieure C.
3. Marquez le milieu de la découvertes dans le plan de travail comme ligne mediane sur la paroi arrêté du meuble.

Fig. 27

1. Alignez le gabarit sur la ligne mediane de la paroi arrriere du meuble et au niveau du bord inférieur du plan de travail.

2. RÉalissez la découpe dans la paroi arrêté selon le gabarit.

3. Retirez les copeaux après les travaux de découpe.
4. Scellez les chants de découverte de façon thermostable et étanche.

→Fig.23

Ventilation

1. En mode recyclage, créez une sortie d'air dans la plinthe du meuble.

2. Prévoyez une section minimale de la sortie d'air d'environ 400~cm^2

3. Afin de minimiser les courants d'air et le bruit, réalisez dans la plinthe l'ouverture de sortie la plus grande possible.
4. RÉalissez l'ouverture de sortie en raccourcissant les plinthes ou en utilisant des grilles d'aération ou des plinthes à lamelles appropriées.

Fig. 28

1. Pour garantir un bon fonctionnement de l'appareil, ventilez correctement la table de cuisson par une sortie d'air d'une section minimale de 200~cm^2 dans le meuble du bas.

Remarque:Si le module dans lequel vous installez l'appareil presente des cotés visibles, comme tel est le cas pour les ilots ou les extremités de plans de travail, vous pouvez réaliser l'ouverture sur un cote ou à l'arrière. Assurez-vous qu'aucun meuble ni aucun apparéil n'entrave la circulation de l'air.

Installer l'appareil muni du mode recirculation de l'air avec adaptateur

Fixer le joint sur l'adaptateur

Fixez le joint sur l'adaptateur a 5 mm maximum du bord.

Fig. 29

Poser l'adaptateur

1. Nettoyer et dégraisser la surface adhésive autour de la découverte sur la paroi arrière du meuble.
2. Insérer l'adaptateur dans l'ouverture de sortie à l'arrière de la table de cuisson.

Fig. 30

1. Retirer le film protecteur du ruban adhesif de l'adaptateur.
   Fig. 31

Installer l'appareil dans la découvert du plan de travail

1. Assurez-vous que le cable de raccordement est connecté à l'appareil.
2. Installez l'appareil dans la découvert du plan de travail.

→Fig.32

Visser les attaches de retenue

Vissez les attaches de retenue fournies sur le plan de travail et avec précaution sur l'appareil.

• Veillez à ce que la table de cuisson soit à la même hauteur que le plan de travail et à ce que l'appareil ne glisse pas.
• N'utilise pas de tournevis electrique.

→Fig.33

Fixer l'adaptateur

1. Tenez l'adaptateur par son support central et faites-le glisser avec les supports lateraux contre la paroi arriere du meuble bas, puis fixez-le.
   Fig. 34
2. Si nécessaire, fixez l'adaptateur avec des vis.
   →Fig.35

Préparer le meuble pour le mode recyclage avec conduites pour'utilisation en recyclage

1. Retirez si nécessaire la paroi arriere du meuble.

2. Pour la combinaison avec le coude de conduite plate, respectez la cote correspondante pour la découpe dans la paroi arrière.
   Fig. 36

3. En mode recyclage, créez une sortie d'air dans la plinthe du meuble.
4. Prévoyez une section minimale de la sortie d'air d'environ 400~cm^2
5. Afin de minimiser les courants d'air et le bruit, réalisez dans la plinthe l'ouverture de sortie la plus grande possible.
6. RÉalisiez l'ouverture de sortie en raccourcissant les plinthes ou en utilisant des grilles d'aération ou des plinthes à lamelles appropriées.
7. Pour garantir un bon fonctionnement de l'appareil, ventilez correctement la table de cuisson par une sortie d'air d'une section minimale de 200~cm^2 dans le meuble du bas.
8. Retirez les copeaux après les travaux de découpe.
9. Scellez les chants de découverte de façon thermostable et étanche.

Fig. 28

Installer l'appareil pour un mode recirculation d'air avec conduites pour utilisation en recyclage

1. En cas de mode recirculation d'air, utilisez le joint, les conduites pour utilisation en recyclage, le diffuseur et les filtres anti-odeurs.
2. Prenez en compte les cotes pour les différents coudes de conduit plat. Page 26

Fixer le joint

Fixez le joint fourni sur le coude de conduite plate au maximum à 5 mm du bord.
Fig. 37

Insérer le coude de conduit plat

• Insérer le coude de conduite plate dans l'ouverture de sortie à l'arrière de l'appareil.
  →Fig. 38

Installer l'appareil dans la découvert du plan de travail

1. Assurez-vous que le cable de raccordement est connecté à l'appareil.
2. Installez l'appareil dans la découverte du plan de travail.

Fig. 39

Installer des conduites entre l'appareil et le diffuseur

1. Raccordez entre euxles éléments des conduites pourutilisation enrecyclage.
2. Fixez les raccords pour tube de conduite plate en les encluquetant.

3. Pour une fixation supplémentaire, vissez les raccords pour tube de conduite plate ensemble à l'aide de 4 vis PT4x8 pour plastiques.
   Fig. 40

4. Reliez les conduites pour utilisation en recyclage avec le coude de conduite plate à l'arrière de la table de cuisson.
   Fig. 41

5. Reliez le diffuseur aux conduites pour utilisation en recyclage.
   →Fig.42

Visser les attaches de retenue

• Vissez les attaches de retenue fournies sur le plan de travail et avec précaution sur l'appareil.
• Veillez à ce que la table de cuisson soit à la même hauteur que le plan de travail et à ce que l'appareil ne glisse pas.
• N'utilisez pas de tournevis électrique.
  Fig. 48

Préparer le meuble pour le mode évacuation extérieure

1. Retirez si nécessaire la paroi arrriere du meuble.
2. Lors de la combinaison avec un coude de conduite plate, respecter les dimensions correspondantes pour la découvertes dans la paroi arriere. Fig. 44
3. Retirez les copeaux après les travaux de découpe.
4. Scellez les chants de découverte de façon thermostable et etanche.

→Fig.45

Installer l'appareil pour le mode évacuation extérieure

1. En cas de mode évacuation extérieure, utiliser le joint et les filtres acoustiques.
2. Respecter les remarques concernant le conduit d'évacuation. → Page 28

Fixer le joint

Fixez le joint fourni sur le coude de conduite plate au maximum à 5 mm du bord.
Fig. 37

Réaliser la tuyauterie

1. Insérez le coude de conduite plate dans l'ouverture de sortie à l'arrière de l'appareil.
   →Fig. 38
2. Si nécessaire, montez d'autres éléments de tuyauterie.

Installer l'appareil dans la découvert du plan de travail

1. Assurez-vous que le cable de raccordement est connecté à l'appareil.
2. Installez l'appareil dans la découvert du plan de travail.

Fig. 39

Visser les attaches de retenue

• Vissez les attaches de retenue fournies sur le plan de travail et avec précaution sur l'appareil.

• Veillez à ce que la table de cuisson soit à la même hauteur que le plan de travail et à ce que l'appareil ne glisse pas.

• N'utilisez pas de tournevis electrique.

→Fig. 33

Réaliser le raccordement de l'évacuation de l'air

1. Fixez le conduit d'évacuation contre le coude de gaine plate.
2. Realisez la jonction vers l'orifice d'évacuation d'air.
3. Étanchéifiéz les zones de jonction de façon appropriée.

Mettre en place le filtré

Remarque: En mode recyclage,mettre en place le filtré anti-odeurs.

En mode évacuation extérieure,mettre en place la fille acoustique.

1. Respecter le sens du flux d'air du filtré.
2. Insérer deux des filtres dans l'appareil à gauche et à droite et les pousser vers l'avant.

Fig. 46

1. Insérer les autres filtrres dans l'appareil, l'un a gauche et l'autre a droite.
   →Fig. 47

Insérer le filtré àGRAISSSE

• Mettez en place le filtré àGRAISE.
  →Fig.48

Réaliser le raccordement électrique

1. Respecter les valeurs de raccordement figurant sur la plaque signalétique.

2. En cas de raccordement 3 N, connecter le cable à la prise de raccordement comme illustré. → Fig. 49

3. En cas de raccordement 2 N, connecter le cable à la prise de raccordement comme illustré. → Fig. 50
4. En cas de raccordement 1 N, connecter le cable à la prise de raccordement comme illustré. → Fig. 51
5. En cas de raccordement 2 L/2 N, connecter le cable à la prise de raccordement comme illustré. → Fig. 52

6. Respectez les couleurs des cables.

7. BN : marron

8. BU:bleu
9. GN/YE : jaune et vert
   -BK:noir

10. GY: gris

11. Selon le type de raccordement, modifier si nécessaire l'agencement des embouts fournis par l'usine.

12. Pour relier deux cables si nécessaire, insérer un autre manchon.

Raccourcir les fils.
- Retirer l'iso1ation.

Vérifier le fonctionnement

1. Mettez l'appareil en marche.
2. Si O E Bumel l'appareil n'est pas raccordé correctement. "Vérifier et corriger le raccordement electrique", Page 31
3. Si,aucun defaut n'apparait dans l'affichage de I'appareil,verifiez la fonction de la ventilation selon la notice d'utilisation.

Vérifier et corriger le raccordement électrique

1. Debranchez l'appareil du secteur.
2. Vérifiez si le raccordement à l'appareil et le raccordement côte battiment correspondant au schéma de raccordement des générées instructions de montage. → "Préparer le raccordement électrique", Page 27 → "Réaliser le raccordement électrique", Page 30
3. En cas de raccordement 3 N, respectez l'illustration suivante. Fig.53
4. En cas de raccordement 2 N, respectez l'illustration suivante. Fig.54
5. En cas de raccordement 1 N, respectez l'illustration suivante. Fig. 55

Sceller les joints

Condition: Avant de poser les joints, effectuez im-. pérativement un test fonctionnel.

1. Protégez la surface en verre en collant du ruban adhési f sans résidus le long du bord. Fig.56
2. Sceller l'interstice à l'aide d'un silicone résistant à la chaleur, par exemple Novasil® S70 ou Ottoseal® S70. → Fig. 57

Utilisez du silicone mat pour des finitions mates. L'utilisation d'une colle au silicone non adaptée peut entraîner une décoloration indélébile des plans de travail en pierre naturelle.

1. Lissez le joint à l'aide d'un agent lissant recommandé par le fabricant.

2. Respectez les directives du fabricant de la collé au silicone.

3. Laissez secher la colle au silicone au moins 24 heures. La durée de sechage dépend de la température ambiente.

4. Faites fonctionner l'appareil uniquement lorsque le silicone est entierement sec.

Commuter l'affichage sur mode évacuation extérieure

1. Pour le mode évacuation extérieure, modifiez si nécessaire l'affichage de la commandelectronique en consquence dans les réglages de base.
2. Consultez le chapitre Reglages de base de la notice d'utilisation.

Demonter l'appareil ATTENTION!

Les outils peuvent endommager le cadre de l'appareil.

• N'extrayez pas l'appareil par le haut en faisant levier.

• Debranchez l'appareil du réseau électrique.

• Detachez le conduit d'évacuation ou les conduits de recyclage d'air.
• Retirez le joint en silicone.
• Faites sortir l'appareil en le poussant par le bas.

it
