GEBRUIKSAANWIJZING V68PHL4B0 NEFF

Controleer na het uitpakken alle onderdelen op transportschade en de volledigheid van de levering. Fig. 1

QR-Code montagevideo

Hier vindt u de QR-code voor de montagevideo. Fig. 2

Afmetingen van het apparatus

Hier vindt ud e afmetingen van het apparaat. Fig. 3

Inbouwafmetingen voor vlakkanaalbochten

Hier vindt u een overzicht van de inbouwafmetingen van de vlakkanaalbochten.

Zijaanzicht:

$$ \rightarrow F i g. \quad 4, \rightarrow F i g. \quad 5, \rightarrow F i g. \quad 6 $$

Vooranzicht:

Fig. 7

Installievarianten

Hier vindt u een overzicht van de verschillende instal-. latievarianten.

Geurfilter en adapter voor circulatiefunctie:

Fig. 8

Akoestisch filter en affdichting voor afvoerfunctie: Fig. 9

Opmerking: Geschikte kanalen voor de installmentiekunt u via de klantenservice, op once website of inde vakhandel verkrijgen.

Veiligheidsafstanden

Neem de veiligheidsafstanden van het apparaat in acht.

Afstanden tot het overloopreservoir

Fig. 10

Bij een afstand van 50~mm tussen meubelachterwand en wand is het vermogen optimaal. Bij eenkleinere afstand vermindert het vermogen.

→Fig.

Veiligheidsafstanden bij het uitsnijden van het werkblad in acht nemen.

Doe geen voorwerpen in de lade die de maximale hoogte van de lade overschrijden. De voorwerpen können gegen de apparaatsokkel stoten en hierdoor de functies storen.

→Fig.18

Algemene aanwijzingen

Lees deze gebruiksaanwijzing zorgvuldig door.
Alleen een geauthoriseerdevakman mag het apparaat aansluiten.
Sluit voor aanvang van alle werkzaamheden alttijd de stroomtoevoer af.
- Dit apparaat nooit in boten of voertuigen gebruiken.
Houd de aanbevelingen van de fabrikant van het werkblad aan.

Veilige montage

Neem bij het monteren van het apparaat de veiligheidsaanwijzingen in acht.

De veiligheid is alleen gewaarborgd bij een deskun-dige montage volgens de montagehandleiding. De installateur is verantwoordelijk voor een goede werk-king op deplaats van opstelling.

Opmerking: Dit apparaat is zo ontworpen dat het dampen uit kookgerei bij de kookzone opvangt. Worden de dampen door andere apparaten (zoals keukenmachines of kookplaten) opgevangen, dan hangt de doelmatigheid van het ventilationsystemeaf van de afstand tussen de luchtinlaat en de bron van de dampen.

WAARSCHUWING - Gevaar: magnetisme!

Het apparaat bevat permanente magneten. Deze kunnen elektronische implantaten, zoals pacemakers, of insulinepompen beinvloeden.

• Personen met elektronische implantaten dieren minimaal een afstand van 10cm tot het apparatus aan te houden.

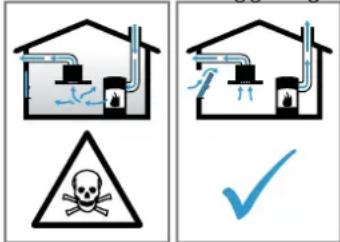

WAARSCHUWING-Kans op vergiftigng!

Terugbezogen verbrandingsgassen können leiden tot vergiftiging. Vuurbronnen die de lucht in de ruimte verbruiken (bijv. apparaten die op gas, olie, hout of kolen worden gestoakt, geisers, warmwatertoestellen) betrekken de verbrandingslucht uit de opstellingsruimte en voeren de gassen via een afvoer (bijv. schoorsteen) afaar buiten. In combinatie met een ingeschakelde afzuigkap worden aan de keuken en aan de naastgelegen ruimtes lucht onttrokken. Zonder voldoende luchttoevoer ontstaat er een onderdruk. Giftige gassen uit de schoorsteen of het afvoerkanaal worden terugbezogen in de woonruimte.

• Altijd voor voldoende luchttoevoer zorgen, wanneer het apparaat in luchtafvoermodus werk, en er tegelijkertijd vuurbron is die gebruik maakt van de aanwezighe lucht.
  U kunt het apparaat alleen dan zonder risico gebruiken wanneser de onderdruk in de ruimte waarin de vuurbron zich bevindt Niet groter is dan 4 Pa (0,04 mbar). Dit kan worden bereikt wanneser de voor de verbranding benodigde lucht door Niet afsluitbare openingsen, bijv. in deuren, ramen, in combinatie met een ventilatiekast in de muur of door andere technische voorzieningen, kan worden toegevoerd. Een luchtaanvoer/afvoereenheid in de muur alleen is Niet voldoende om aan de minimale eisen te voldoen.
• Raadpleeg in ieder geval het bedrijf dat in uwuis zorgt voor de schoorsteenreiniging. Dit bedrijf is in staat het totale ventilatiesystem van uwuis te beoordelen en kan een voorstel doein voor passende maatregelen op het gebied van de luchttoevoer.
• Indien het apparaat alleen met recirculatie worden gebruikt, is een onbeperkt gebruik möglichk.

WAARSCHUWING-Kans op brand!

De vetafzettingen in het vetfilter können ontbranden.

Werk in de buurt van het apparaat nooit met open vuur (bijv. flamberen).

• Installee het apparaat alleen in de buurt van een vuurbron voor vaste brandstoffen (bijv. hout of kolen), wanner een gesloten, Niet afneembare afdekking aanwezig is. Er mogen geen vomken weg-springen.

WAARSCHUWING-Kans op letsel!

Wijzigingen aan de elektrische of mechanische opbouw zijn gevaarlijk en{kunnen leiden tot functiestoringen.

• Geen wijzigingen aan de elektrische of mechanische opbouw aanbrengen.
  Onderdelen die tijdens de montage toegankelijk zijn,\ kunnen scherpংen en tot snijletsels leiden.
  Veiligheidshandschoenen dragen. Het toestel is zwaar.
• Om het apparaat te bewegen, zichn 2 personen vereist.
  Alleen geschikte hulpmiddelen gebruiken.

WAARSCHUWING-Kans op verstikking!

Kinderen konnen verpakkingsmaterial over het hoofd trekken en hierin verstrikt raken en stikken.

• Verpakkingsmaterialui de buurt van kinderen honden.
• Laat kinderen nicht met verpakkingsmaterialial spe-len.

WAARSCHUWING-Kans op vergiftigng!

• De luchtafvoer Niet in een rookkanaal of rookgasafvoer leiden dat in bedrijf is.
• Voer de luchtafvoer Niet in een schacht die dient voor het ontluchten van opstelruimtes voor haarden.
• Moet de luchtafvoer in een rook-of afvoergasschoorsteen worden geleid die nicht in gebruik is, dan dient hiervoortestemming van een vakbekwame schoorsteenveger te worden verkreten. Terugbezogen verbrandingsgassen können leiden tot vergiftiging.
• Wonneer een afzuigkap worden geinstalleerd met een haard die afhankelijk is van de ruimtelucht, dan要去 de stroomtoevoer van de afzuigkapঀ voorzien van een geschikte verilgheidsschakeling.

Aanwijzingen voor de elektrische aansluiting

Om het apparaat elektrisch veilig te kuren aansluiten, dient u deze aanwijzingen in ache te nemen.

WAARSCHUWING-Kans op elektrische schok!

Het apparaat moet op elk gewenst moment van de stroom+kunnen worden afgesloten.Het apparaat mag alleen op een geaard stopcontact worden aangesloten die volgens de voorschriften is geinstalleerd.

In de vast geplaatste elektrische installmentie要去en alpolige scheidingsinrichting volgens de voorwaarden van de overspanningscategorie lI en volgens de opbouwvoorschriften worden ingebouwd.
- De vaste aansluiting mag alleen door een elektricien worden aangelegd. Wij adviseren een aardlekschakelaar (Fl-schakelaar) in de stroomkring maar het apparaat te installereren.
- De aansluitkabel nicht knikken of inklemmen en uit de buurt van scherpe randen houden.
- De aansluitkabel zodenig plaatsen dat deze de hete behuizing van het apparaat Niet raakt.
Alleen de bij het apparaat meegeleverde of door de technische servicedienst geleverde aansluitkabel gebruiken.
- Dit apparaat voldoet aan de ontstoringsvoorschriften van de EG.

• Het apparaat is conform de beschemingsklasse 1. Daarom het apparaat alleen met een aarddraadaansluiting gebruiken.
• De fabrikant is nicht verantwoordelijk voor bedrijsstoringen of möglichke schade als gevolg van een onjuiste elektrische installmentie.

Elektrische aansluiting voorbereiden

Vereiste: Alleen de waarvoort bestemde servicedienst mag werkzaamheden aan het binnenste van het apparaat uitvoeren of het netsnoer verrangen.

1. De aanwijzingen voor de elektrische aansluiting inRCTn.
   Bij een foute montage, een ondeskundige inbouw of aansluiting vervalt de garantie.
2. Is er een langere netkabel nodig, neem dan contact op met de servicedienst. Er zijn kabels tot 2,20 m beschikbaar.
3. Bij apparaten zonder vooraf geinstalleerde kabel, de netkabel in de aansluitdoos steken.

Aansluitdoos openen

$$ \rightarrow \text {F i g .} 1 4 $$

• Het deksel van de aansluitdoos optillen met behulp van een schroevendraaier.

Aansluitdoos voorbereiden

1. De schroef losdraaien. Fig. 15
2. Til de trekontlasting op met behulp van een schroevendraier.

$$ \rightarrow \text {F i g .} 1 6 $$

1. Maak de trekontlasting los.

$$ \rightarrow \text {F i g .} 1 7 $$

Kabel in aansluitdoos aansluten

1. Bij 3 N de kabel volgens de volgende afbeelding op de aansluitdoos aansluiten. Fig. 18
2. Bij 2 N de kabel volgens de volgende afbeelding op de aansluitdoos aansluten.

$$ \rightarrow \text {F i g .} 1 9 $$

1. Bij 1 N de kabel volgens de volgende afbeelding op de aansluitdoos aansluten.

$$ \rightarrow \text {F i g .} \quad 2 0 $$

1. Bij 2 L / 2 N de kabel volgens de volgende afbeelding op de aansluitdoos aansluten.

$$ \rightarrow F i g. \quad 2 1 $$

1. De kleuren van de kabels in ache nemen.

$$ \begin{array}{l} - B N: b r u i n \ - \mathrm {B U}: \text {b l a u w} \ - G N / Y E: \text {g r o e n} \ - B K: z w a r t \ - G Y: g r i j s \ \end{array} $$

1. Indien nodig de meegeleverde koperbrugge overeenkomstig het aansluitschema inbouwen.
2. De kabels aansluiten en dan de schroeven aan de aansluitdoos aantrekken.
3. Bij een aansluiting 1N^ of 2L / 2N conform het aansluitschemakomt 1 overeen met de ventilator-motor.
4. Bij een aansluiting van 2N^ / 3N^ komt de fase L1 (grey) overeen met de ventilatormotor.

Kabel in de aansluitdoos bevestigen

1. Het netsnoer met de trekontlasting bevestigen.

2. De schroef op de juiste positie aantrekken.

3. Geen accuschroevendraaier gebruiken.

$$ \rightarrow \text {F i g .} $$

1. Om het sluiten van de aansluitdoos te vergemakkelijken, de kabels in het middelste gedeelte van de aansluitdoos aanbrengen.
2. Sluit het deksel van de contactdoos.

Aanwijzingen m.b.t. de luchtafvoerleiding

De fabrikant van het apparaat geeft geen garantie bij klachten die te wijten zich aan het buizentraject.

• Een korte, rechte afvoerbuis met een zo groot mo-gelijke buisdiameter gebruiken.
  Lange, ruwe afvoerbuizen, vele buisbochten ofkleine buisdiameters verminderen het afzuigvermogen en verhogen het ventilatorgeluid.
• Een afvoerbuis van nicht brandbaar materiaal gebruiken.
• Om het teruglopen van condens te vermijden, de afvoerbuis vanuit het apparaat met 1^ verval monteren.

Platte buizen

Platte buizen gebruiken waarvan de binnendoorsnde met de diameter van de Ronde buizen overeenkomt:

Diameter 150~mm komt overeen met ca. 177~cm^2
- Gebruik bij een afwijkende buisdiameter een affichtstrip.
- Geen platte buizen met scherpe bochten gebruiken.

Ronde buizen

Ronde buizen met een binnendiameter van 150mm gebruiken.

Aanwijzing voor de luchtafvoerfunctie

Voor de luchtafvoerfunctie要去en terugslagklep worden ingebouwd.

Opmerkingen

Wannerbij het apparaat geen terugslagklep is meegeleverd, dan kan men een terugslagklep in de vakhandel verkrijgen.
- Wanneer de afvoerlucht door de buitenwand worden geleid, dan要去 een telescopische muurcassette worden gebruikt.

Meubel controlleren

1. Controlleren of het inbouwmeubel horizontaal staat en voldoende draagvermogen hebft.

Het maximale gewicht van het apparaat bedraagt ca. 25kg

Het werkblad waarin u het apparaat inbouwt, moet belastingen van ca. 60kg weerstaan.

1. Ervoor zorgen dat de stabiliteit van het inbouwmeubel ook na de uitsnjwerkzaamheden is gegarandeerd.

2. Het draagvermögen en de stabiliteit door geschiktte onderconstructies garanderen, vooral bij dunne werkbladen.

3. Het gewicht van het apparaat inclusief extra belading inucht nemen.

4. Hittebestendig en vochtbestendig versterkingsmaterialiaal gebruiken.

5. Controlleren of het inbouwmeubel tot 90^ hittebestendig is.

6. Geen andere apparaten, bijv. ovens, koelapparaten, vaatwasmachines of wasmachines onderbouwen.
7. Pas na installmentie in de inbouwopening controlen of het apparaat waterpas is.
8. U kunt de afstand tot een bovenkast vrij kiezen. Daar bij rekening houden met de gebruikersvriendelijkheid en ergonomie bij het gebruik van deplaat.

Vlak geintegreerde inbouw

Bij de vlak geintegreerde inbouw bevindt het apparat zich met het werkblad op eeniveau. Storende niveaiverschillen:tussen het apparaat en het werkblad ontbreken.

U kunt het apparaat in de volgende temperatuurbestendige en waterbestendige werkbladen inbouwen:

Werkbladen vansteen
Werkbladen van kunststof, bijv. Corian
Werkbladen van massief hout

Inbouw in werkbladen van spaanplaat is nicht mogelijk.

Meubel voorbereiden

Vereiste: De inbouwmeubelen zichn tot 90^ temperaturbestendig.

1. Teken de meubeluitsparing af volgens de inbouw-schets.

$$ \rightarrow \text {F i g .} 1 3 $$

1. Maak vier gaten met een diameter van 6 mm.

$$ \rightarrow \text {F i g .} 2 3 $$

1. Zorg ervoor dat de hoek van het snijvlak tot het werkblad 90^ bedraagt.

$$ \rightarrow \text {F i g .} 2 3 $$

Houd bij inbouw boven een lade de minimale afstanden aan

1. Om het overloopreservoir bij een ingebouwd apparaat te verwijderen, de minimumafstanden in acht nemen.

$$ \rightarrow \text {F i g .} 1 0 $$

1. De positie van het overloopreservoir in acht nemen.

$$ \rightarrow \text {F i g .} $$

Zelfklevende tape aanbrengen

• De meegeleverde lange zelfklevende tape op de aanzet van het werkblad aanbrengen.

$$ \rightarrow \text {F i g .} 2 4 $$

Meubel voor circulatiefunctie met de adapter voorbereiden

Opmerkingen

Wij raden installment op een nicht thermisch geisoleerde buitenwand of koude vloer aan ( ≥ 0,5W/ ^2 ) af.
- De uitblaaszijde Niet direct op andere apparaten of scheidingswanden aansluiten. Wanner u geen scheidingswanden kurz inbouwen, nakijken onder andere inbouwwijzen.
1. Bij de combinatie met de adapter voor de uitsparing in dechterwand de overeenkomstige maten aanhonden.

$$ \text {F i g .} \quad 2 5 $$

1. De dikte van het werkblad meten. De maat op de sjabloon overbrengen en een lijn tekenen die hiermee overeenkomt.

$$ \rightarrow \text {F i g .} 2 6 $$

1. Op de sjabloon langs de gemarkeerde lijn van de werkbladdikte A, de snijmiddenlijn B en de referentielijk aan de binnenste luchtuitlaat C snijden.
2. Het midden van de uitsnijding in het werkblad als hartlij op de meubelachterwand aftekenen.

$$ \rightarrow \text {F i g .} \quad 2 7 $$

1. De sjabloon aan de middenlijn van de meubelachterwand en aan de onderkant van het werkblad uitlijnen.

2. Maak de uitsnijding in dechterwand aan de hand van de sjabloon.

3. Na de uitsnjwerkzaamheden de spaanders verwijderen.

4. De snijvlakken hittebestendig en waterdicht afdichten.

$$ \rightarrow F i g. 2 3 $$

Beluchting

1. Bij circulatiefunctie in de plint van het meubel een luchtuitlaat make.

2. Zorg ervoor dat de luchtuitlaat een minimale doorsnede van ca. 400~cm^2 heeft.

3. Om de trek en het geluid zo laag möglich te houden, in het plintpaneel de uitlaatopening zo groot möglichMaker.

4. De uitlaatopening door het inkorten van de plint of het gebruik van een geschikt ventilatierooster of lamellenplint realiseren.

$$ \rightarrow \text {F i g .} 2 8 $$

1. Om een juiste werkking van het apparaat te garanderen de kookplaat via een luchtuiitlaat met een minimum doorsnede van 200~cm^2 in de onderkast gespast ventileren.

Opmerking: Als de module, waarin u het apparaat installeert, zichtbare zijden heeft, zoals bijvoorbeeld bij eilanden of werkbladeinden, kut u de opening aan een zijde of aan de achterkant aanbrengen. Zorg ervoor dat er geen meubelen of apparaten de luchtstroom hinderen.

Apparaat met circulatiefunctie met adapter inbouwen

De afdichting op de adapter bevestigen

• De affdichting op de adapter met max. 5 mm tot de rand bevestigen.

$$ \rightarrow \text {F i g .} 2 9 $$

Adapter aanbrengen

1. Reinig en ontvet het lijmvlak rond de uitsnijding op dechterwand van het meubel.

2. Plaats de adapter in de uitlaatopening aan de achterkant van de kookplaat.

$$ \rightarrow \text {F i g .} 3 0 $$

1. Verwijder de beschermfolie van de zichklevende tape van de adapter.

$$ \rightarrow \text {F i g .} \quad 3 1 $$

Apparaat in de uitsnijding van het werkbladplaatsen

1. Verifieer dat de aansluitkabel met het apparatus is verbonden.

2. Het apparaat volledig in de uitsnijding van het werkbladplaatsen.

$$ \rightarrow \text {F i g .} 3 2 $$

Borgklemmen vastschroeven

• De meegeleverde bevestigingsklemmen aan het werkblad en voorzichtig aan het apparaat vast-schroeven.

• Let erop dat de kookplaat opdezelfde hoogte ligt als het werkblad en dat het apparaat Niet wegelijkdt.

• Geen elektrische schroefmachine gebruiken.

$$ \rightarrow \text {F i g .} \quad 3 3 $$

Adapter bevestigen

1. De adapter aan de middelste houder vasthouden en met de zijdelingse houders gegen de meubelachterwand in de onderkast schuiven en vastplakken.

$$ \rightarrow F i g. \quad 3 4 $$

1. Indien nodig de adapter tevens met schroeven bevestigen.

$$ \rightarrow \text {F i g .} 3 5 $$

Meubel voor circulatiefunctie met circulatiekanaal voorbereiden

1. Indien nodig de weiterwand van het meubel verwijderen.

2. Bij de combinatie met de vlakkanaalbocht voor de uitsparing in deijkenwand de betreffende afmettingen in acht nemen.

$$ \rightarrow \bar {F} i g. \quad 3 6 $$

1. Bij circulatiefunctie in de plint van het meubel een luchtuitlaat make.

2. Zorg ervoor dat de luchtuitlaat een minimale doorsnede van ca. 400~cm^2 heeft.

3. Om de trek en het geluid zo laag möglich te houden, in de sokkelplaat de uitlaatopening zo groot möglich make.

4. De uitlaatopening door het inkorten van de plint of het gebruik van een geschikt ventilatierooster of lamellenplint realiseren.

5. Om een juiste werkking van het apparaat te garanderen de kookplaat via een luchtuiitlaat met een minimum doorsnede van 200~cm^2 in de onderkast gespast ventileren.

6. Na de uitsnjwerkzaamheden de spaanders verwijderen.
7. De snijvlakken hittebestendig en waterdicht aufdichen.

$$ \rightarrow \text {F i g .} 2 3 $$

Apparaat voor circulatiefunctie met circulatiekanaal inbouwen

1. Bij circulatiefunctie de afdichting, het circulatiekanaal, de diffusor en de geurfilters gebruiken.
2. De afmetingen voor de verschillende vlakkanaalbochten in ache nemen. Pagina 37

Afdichting bevestigen

De meegeleverde afdichting op de vlakkanaalbocht op maximaal 5mm van de rand bevestigen.

$$ \rightarrow \text {F i g .} \quad 3 7 $$

Vlakkanaalbocht aanbrengen

$$ \rightarrow \text {F i g .} \quad 3 8 $$

• De vlakkanaalbocht in de uitylaatopening op de城县 derchterzijde van het apparaat aanbrengen.

Apparaat in de uitsnijding van het werkbladplaatsen

1. Verifieer dat de aansluitkabel met het apparaat is verbonden.
2. Het apparaat volledig in de uitsnijding van het werkbladplaatsen.

$$ \rightarrow \text {F i g .} \quad 3 9 $$

Buizen tussen apparaat en diffusor plaatsen

1. De componenten van het circulatiekanaal met el-kaar verbinden.

2. De plattebuis-verbinders door vastklikken bevestigen.

3. Schroef voor een extra bevestiging de plattebuis-verbinders met vier schroeven voor kunststof PT 4x8 in elkaar.

$$ \rightarrow \text {F i g .} $$

1. Het circulatiekanaal met de vlakkanaalbocht aan dechterzijde van de kookplaat verbinden.

$$ \rightarrow \text {F i g .} 4 1 $$

1. De diffusor met het circulatiekanaal verbinden.

$$ \rightarrow \text {F i g .} 4 2 $$

Borgklemmen vastschroeven

$$ \rightarrow \text {F i g .} \quad 4 8 $$

• De meegeleverde bevestigingsklemmen aan het werkblad en voorzichtig aan het apparaat vast-schroeven.
• Let erop dat de kookplaat opdezelfde hoogte ligt als het werkblad en dat het apparaat Niet wegelijkdt.
• Geen elektrische schroefmachine gebruiken.

Meubel voor circulatiefunctie voorbereiden

1. Indien nodig de weiterwand van het meubel verwijderen.

2. Bij de combinatie met een vlakkanaalbocht voor de uitsparing in dechterwand de betreffende afmetingen in acht nemen. Fig. 44

3. Na de uitsnjwerkzaamheden de spaanders verwijderen.
4. De snijvlakken hittebestendig en waterdicht afdichen. Fig. 45

Apparaat voor circulatiefunctie inbouwen

1. Bij de circulatiefunctie de afdichting en de akoesti-sche filters gebruiken.
   2 Aanwijzingen m.b.t. de luchtafvoerleiding aanhouden. Pagina 39

Afdichting bevestigen

De meegeleverde afdichting op de vlakkanaalbocht op maximaal 5mm van de rand bevestigen. Fig. 37

Buizenplaatsen

1. De vlakkanaalbocht in de uitlaatopening op de城县nderzijde van het apparaat aanbrengen. Fig. 38
2. Indien nodig extra buiselementen monteren.

Apparaat in de uitsnijding van het werkblad plaatsen

1. Verifieer dat de aansluitkabel met het apparatus is verbonden.
2. Het apparaat volledig in de uitsnijding van het werkblad plaatsen. Fig. 39

Borgklemmen vastschroeven

$$ \rightarrow \text {F i g .} $$

• De meegeleverde bevestigingsklemmen aan het werkblad en voorzichtig aan het apparaat vast-schroeven.
• Let erop dat de kookplaat opdezelfde hoogte ligt als het werkblad en dat het apparatusaat nicht wegligdt.
• Geen elektrische schroefmachine gebruiken.

Luchtafvoerverbindingmake

1. De luchtafvoerbuis bevestigen aan de bocht van de platte buis.
2. De verbinding met de afvoerluchtopening maken.
3. Verbindingspunten goed aufdichten.

Filter plaatsen

Opmerking: Bij circulatiefunctie het geurfilter aanbrengen.

Bij afvoerluchtfunctie het akoestische filter aanbren-gen.

1. Let op de stroomrichting van het filter.
2. Twee van de filters links en rechts in het apparaatplaatsen en waar voren schuiven. Fig. 46
3. De andere filters links en rechts in het apparaat aanbrengen. Fig. 47

Vetfilterplaatsen

$$ \rightarrow \text {F i g .} 4 8 $$

• Het vetfilterplaatsen.

Stroom aansluten

1. De aansluitgegevens op het typeplaatje in acht nemen.
2. Bij 3 N de kabel volgens de afbeelding op het stopcontact aansluiten. Fig.49

3. Bij 2 N de kabel volgens de afbeelding op het stopcontact aansluiten. Fig.50

4. Bij 1 N de kabel volgens de afbeelding op het stopcontact aansluiten. Fig.51

5. Bij 2 L /2 N de kabel volgens de afbeelding op het stopcontact aansluiten. Fig. 52

6. De kleuren van de kabels in acht nemen.

7. BN: bruin

8. BU: blauw
9. GN/YE: groen en geel
10. BK: zwart

11. GY: grijs

12. Afhankelijk van het aansluitype indien nodig de af fabriek geleverde adereindhalzen anders aanbren-gen.

13. Om indien nodig twee kabels te verbinden, een adereindhuls plaatsen.

14. Deaders inkorten.

15. De isolatie verwijderen.

Functie controlleren

1. Het apparatus inschakelen.
2. Indien 048 Easit, i het apparaat nicht juist aangesloten. "Elektrische aansluiting controlleren en corrigeren", Pagina 41
3. Wanner er geen storing op het display van het apparatusaat verschijnt, controller dan de werkking van de ventilator aan de hand van de gebruiksaanwijzing.

Elektrische aansluiting controlleren en corrigeren

1. Het apparaat van de stroomaansluiting loskoppelen.
2. Controlleren of de aansluiting op het apparaat en de aansluiting aan deijke van het gebouw met het aansluitschema in deze montagehandleiding overeenkomen. "Elektrische aansluiting voorbereiden", Pagina 38 "Stroom aansluten", Pagina 41
3. Bij 3 N de volgende afbeeling in acht nemen. Fig.
4. Bij 2 N de volgende afbeelding in acht nemen. Fig.54
5. Bij 1 N de volgende afbeelding in acht nemen. Fig. 35

Voegen verzegelen

Vereiste: Voor het voegen beslilst een functietest uitvoeren.

1. Het glazen oppervlak beschermen door residuvrijete tape langs de rand aan te brengen. Fig. 56
2. De spleeet rond met geschikte, hittebestendige silicone verzegelen, bijv. Novasil® S70 of Ottoseal® S70. →Fia. 57

Voor matte oppervlakken matte silicone gebruiken. Ongeschikte siliconenlijm leidt bij werkbladen van natureursteen tot permanente verkleuringen.

1. De voeg glad makeen met een door de fabrikant aanbevolen middel.
2. Volg de aanwijzingen voor de verwerking van de siliconeenlijm op.
3. De siliconelijm minstens 24 uur latentrogen. De droogduur is afhankelijk van de omgevingstemperatuur.
4. Het apparaat pas in bedrijf nemen wanner de silicone volledig is gedroogd.

Display omschakelen maar circulatiefunctie

1. Indien nodig voor de circulatiefunctie het display van de elektronische regeling maar de basisinstellingen omschaken.
2. Het hoofdstuk "Basisinstellingen" in de gebruksaanwijzing in ache nemen.

Apparaat demonteren

LET OP!

Gereedschappen können het apparaatframe beschaden.

• Het apparaat er Niet van bovenaf uittillen.

• Haal de stekker van het apparatusaat uit het stopcontact.

• Het luchtafvoerkanaal verwijderen of de luchtcirculatieverbindungen loskoppelen.
• De siliconenkit verwijderen.
• Het apparaat van onderaf maar buiten drukken.

da

Leveringsomfang
