Produkttyp	Kochfeld mit integrierter Dunstabzugshaube
Marke	NEFF
Modell	V68PHL4B0
Nettogewicht	max. 25 kg
Stromversorgung	230-240 V, 50 Hz
Anschlussarten	1N, 2N, 3N, 2L/2N
Absaugfunktionen	Ja, integrierter Lüftermotor
Abluftbetrieb	Ja, erfordert Abluftkanal und Rückschlagklappe
Umluftbetrieb	Ja, mit Adapter und Geruchsfiltern
Fettfilter	Ja, herausnehmbar und waschbar
Geruchsfilter	Ja, für Umluftbetrieb
Schallfilter	Ja, für Abluftbetrieb
Kanaldurchmesser	150 mm (rund)
Erforderliche Belüftung	Mindestluftaustritt 200 cm² (Arbeitsplatte) und 400 cm² (Sockelleiste)
Einbau	Unterbau in Arbeitsplatte, bündiger Einbau möglich
Sicherheit	Dauermagnete; Mindestabstand 10 cm für Träger von Implantaten
Wartung und Reinigung	Regelmäßige Reinigung der Filter, Silikondichtungen nach Einbau
Mitgeliefertes Zubehör	Dichtungen, Halteklammern, Filter, Adapter (je nach Modus)
Reparierbarkeit	Ersatzteile über Kundendienst erhältlich; Installation durch Fachmann
Allgemeine Informationen	Bedienungs- und Installationsanleitung als PDF verfügbar

Häufig gestellte Fragen - V68PHL4B0 NEFF

Wie installiere ich das Kochfeld V68PHL4B0?

Die Installation muss von einem qualifizierten Fachmann durchgeführt werden. Beachten Sie die Sicherheitsabstände und die Einbaumaße in der Anleitung. Stellen Sie sicher, dass die Arbeitsplatte eine Last von ca. 60 kg tragen kann.

Wie schwer ist das Gerät?

Das maximale Nettogewicht des Geräts beträgt ca. 25 kg.

Welche Abluftmodi sind möglich?

Das Gerät kann im Abluftbetrieb (erfordert einen Abluftkanal nach außen) oder im Umluftbetrieb (mit Geruchsfilter und Adapter) betrieben werden.

Wie reinige ich die Fettfilter?

Die Fettfilter sind herausnehmbar und können in der Spülmaschine oder von Hand mit heißem Wasser und Spülmittel gereinigt werden. Lassen Sie sie vollständig trocknen, bevor Sie sie wieder einsetzen.

Was tun, wenn das Display einen Fehler anzeigt?

Überprüfen Sie zuerst den Stromanschluss (Ausschalten und Wiedereinschalten). Wenn der Fehler weiterhin besteht, lesen Sie im Abschnitt 'Überprüfen und Korrigieren des Anschlusses' der Anleitung nach oder wenden Sie sich an den Kundendienst.

Kann ich dieses Gerät mit einer Feuerstätte verwenden?

Ja, aber mit Vorsichtsmaßnahmen. Im Abluftbetrieb stellen Sie sicher, dass ausreichend Zuluft vorhanden ist, um einen übermäßigen Unterdruck (max. 4 Pa) zu vermeiden. Im Umluftbetrieb gibt es keine Einschränkungen. Konsultieren Sie einen Schornsteinfeger.

Welche elektrischen Anschlussarten sind möglich?

Das Gerät unterstützt die Anschlüsse 1N, 2N, 3N und 2L/2N. Der Anschlussplan hängt von Ihrer Installation ab. Verwenden Sie immer ein Kabel und einen Stecker mit Schutzleiter.

Wie wechsle ich vom Abluft- in den Umluftbetrieb?

Installieren Sie den mitgelieferten Adapter und die Umluftkanäle sowie die Geruchsfilter. Lesen Sie die Schritt-für-Schritt-Anleitung in der Bedienungsanleitung und die Einstellung der elektronischen Anzeige.

Welcher Sicherheitsabstand gilt für Personen mit elektronischen Implantaten?

Die Dauermagnete des Geräts können Implantate beeinträchtigen. Ein Mindestabstand von 10 cm zwischen Gerät und Implantat muss eingehalten werden.

Wie versiegele ich die Dichtungen nach dem Einbau?

Verwenden Sie einen hitzebeständigen Silikon (z.B. Novasil® S70). Tragen Sie das Silikon nach einem Funktionstest auf, glätten Sie es und lassen Sie es mindestens 24 Stunden trocknen, bevor Sie das Gerät benutzen.

BEDIENUNGSANLEITUNG V68PHL4B0 NEFF

Prüfen Sie nach dem Auspacken alle Teile auf Transportschäden und die Vollständigkeit der Lieferung. → Abb.

QR-Code Montagevideo

Hier finden Sie den QR-Code für das Montagevideo. → Abb.

Gerätemaße

Hier finden Sie die Maße des Geräts. → Abb. 3

Einbaumaße für Flachkanalbögen

Hier finden Sie eine Übersicht über die Einbaumaße der Flachkanalbögen.

Seitenansicht: → Abb. 1, → Abb. 3, → Abb. 6 Frontansicht: → Abb. 7

Installationsvarianten

Hier finden Sie eine Übersicht über die unterschiedlichen Installationsvarianten.

Geruchsfilter und Adapter für Umluftbetrieb:

→ Abb. 8

Akustikfilter und Dichtung für Abluftbetrieb: → Abb.

Hinweis: Geeignete Kanäle für die Installation können Sie über den Kundendienst, auf unserer Website oder im Fachhandel erwerben.

Sicherheitsabstände

Beachten Sie die Sicherheitsabstände des Geräts. Abstände zum Überlaufbehälter:

Abb. 10

Position von Überlaufbehälter: → Abb. 11

Bei einem Abstand von 50 mm zwischen Möbelrückwand und Wand ist die Leistung optimal. Bei einem geringeren Abstand verringert sich die Leistung. → Abb. 12

Beachten Sie die Sicherheitsabstände beim Arbeitsplattenausschnitt.

Legen Sie keine Gegenstände in der Schublade ab, die die maximale Höhe der Schublade überschreiten. Die Gegenstände können gegen den Gerätesockel stoßen und dadurch die Funktionen stören.

→ Abb. 13

Allgemeine Hinweise

• Lesen Sie diese Anleitung sorgfältig. Nur eine konzessionierte Fachkraft darf das Gerät anschließen. Vor der Durchführung jeglicher Arbeiten die Stromzufuhr abstellen.
• Verwenden Sie dieses Gerät niemals in Booten oder Fahrzeugen. Beachten Sie die Empfehlungen des Arbeitsplattenherstellers.

Sichere Montage

Beachten Sie diese Sicherheitshinweise, wenn Sie das Gerät montieren.

Nur bei fachgerechtem Einbau entsprechend der Montageanleitung ist die Sicherheit beim Gebrauch gewährleistet. Der Installateur ist für das einwandfreie Funktionieren am Aufstellungsort verantwortlich.

Hinweis: Dieses Gerät ist so konzipiert, dass es Dämpfe aus Kochgeschirr auf der Kochzone auffängt. Werden die Dämpfe von anderen Geräten (wie Kuchenmaschinen oder Kochfeldern) aufgefangen, hängt die Effizienz des Lüftungssystems von der Entfernung zwischen dem Lufteinlass und der Quelle der Dämpfe ab.

WARNUNG - Gefahr durch Magnetismus!

Das Gerät enthält Permanentmagnete. Diese können elektronische Implantate, z. B. Herzschrittmacher oder Insulinpumpen, beeinflussen.

• Personen mit elektronischen Implantaten müssen einen Mindestabstand von 10 cm zum Gerät einhalten.

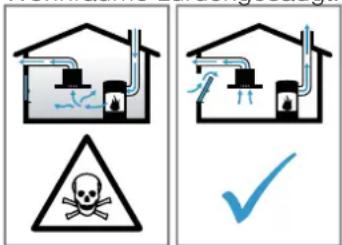

WARNUNG - Vergiftungsgefahr!

Zurückgesaugte Verbrennungsgase können zu Vergiftungen führen. Raumluftabhängige Feuerstätten (z. B. gas-, öl-, holz- oder kohlebetriebene Heizgeräte, Durchlauferhitzer, Warmwasserbereiter) beziehen Verbrennungsluft aus dem Aufstellraum und führen die Abgase durch eine Abgasanlage (z. B. Kamin) ins Freie. In Verbindung mit einer eingeschalteten Dunstabzugshaube wird der Küche und den benachbarten Räumen Raumluft entzogen. Ohne ausreichende Zuluft entsteht ein Unterdruck. Giftige Gase

aus dem Kamin oder Abzugsschacht werden in die Wohnräume zurückgesaugt.

• Immer für ausreichende Zuluft sorgen, wenn das Gerät im Abluftbetrieb gleichzeitig mit einer raumluftabhängigen Feuerstätte verwendet wird.
• Ein gefahrloser Betrieb ist nur dann möglich, wenn der Unterdruck im Aufstellraum der Feuerstätte 4 Pa (0,04 mbar) nicht überschreitet. Dies kann erreicht werden, wenn durch nicht verschließbare Öffnungen, z. B. in Türen, Fenstern, in Verbindung mit einem Zuluft-/Abluft-Mauerkasten oder durch andere technische Maßnahmen, die zur Verbrennung benötigte Luft nachströmen kann. Ein Zuluft-/Abluft-Mauerkasten allein stellt die Einhaltung des Grenzwerts nicht sicher. Ziehen Sie in jedem Fall den Rat des zuständigen Schornsteinfegermeisters hinzu, der den gesamten Lüftungsverbund des Hauses beurteilen kann und Ihnen die passende Maßnahme zur Belüftung vorschlägt. Wird das Gerät ausschließlich im Umluftbetrieb eingesetzt, ist der Betrieb ohne Einschränkung möglich.

WARNUNG - Brandgefahr!

Die Fettablagerungen im Fettfilter können sich entzünden.

In der Nähe des Gerätes nie mit offener Flamme arbeiten (z. B. flambieren). Gerät nur dann in der Nähe einer Feuerstätte für feste Brennstoffe (z. B. Holz oder Kohle) installieren, wenn eine geschlossene, nicht abnehmbare Abdeckung vorhanden ist. Es darf keinen Funkenflug geben.

WARNUNG - Verletzungsgefahr!

Veränderungen am elektrischen oder mechanischen Aufbau sind gefährlich und können zu Fehlfunktionen führen.

Keine Veränderungen am elektrischen oder mechanischen Aufbau durchführen.

Teile, die während der Montage zugänglich sind, können scharfkantig sein und zu Schnittverletzungen führen.

Schutzhandschuhe tragen. Das Gerät ist schwer. Zum Bewegen des Gerätes sind 2 Personen erforderlich. Nur geeignete Hilfsmittel verwenden.

WARNUNG – Erstickungsgefahr!

Kinder können sich Verpackungsmaterial über den Kopf ziehen oder sich darin einwickeln und ersticken.

• Verpackungsmaterial von Kindern fernhalten.
• Kinder nicht mit Verpackungsmaterial spielen lassen.

WARNUNG - Vergiftungsgefahr!

Zurückgesaugte Verbrennungsgase können zu Vergiftungen führen.

Die Abluft nicht in einen Rauchkamin oder einen Abgaskamin abgeben, der in Betrieb ist. Die Abluft nicht in einen Schacht abgeben, der zur Entlüftung von Aufstellungsräumen von Feuerstätten dient.

Soll die Abluft in einen Rauchkamin oder Abgaskamin geführt werden, der nicht in Betrieb ist, muss die Zustimmung des zuständigen Schornsteinfegermeisters eingeholt werden. Zurückgesaugte Verbrennungsgase können zu Vergiftungen führen. - Wenn eine Dunstabzugshaube mit einer raumluftabhängigen Feuerstätte installiert wird, muss die Stromzuführung der Dunstabzugshaube mit einer geeigneten Sicherheitsschaltung versehen werden.

Hinweise zum elektrischen Anschluss

Um das Gerät sicher elektrisch anschließen zu können, beachten Sie diese Hinweise.

WARNUNG - Stromschlaggefahr!

Die Trennung des Geräts vom Stromnetz muss jederzeit möglich sein. Das Gerät darf nur an eine vorschriftsmäßig installierte Anschlussdose angeschlossen werden.

In der festverlegten elektrischen Installation muss eine allpolige Trennvorrichtung nach den Bedingungen der Überspannungskategorie III und nach den Errichtungsbestimmungen eingebaut werden. - Nur eine Elektrofachkraft darf die festverlegte elektrische Installation ausführen. Wir empfehlen einen Fehlerstromschutzschalter (FI-Schalter) im Stromkreis der Geräteversorgung zu installieren. Das Anschlusskabel nicht knicken oder einklemmen und von scharfen Kanten fernhalten. Das Anschlusskabel so verlegen, dass es nicht das heiße Gerätegehäuse berührt. Nur das mit dem Gerät mitgelieferte oder vom technischen Kundendienst gelieferte Anschlusskabel verwenden. - Dieses Gerät entspricht den EG-Funkentstörbestimmungen. Das Gerät entspricht der Schutzklasse 1. Daher das Gerät nur mit Schutzleiter-Anschluss verwenden. - Der Hersteller übernimmt keine Verantwortung für Betriebsstörungen oder mögliche Schäden, die auf eine fehlerhafte elektrische Installation zurückzuführen sind.

Elektrischen Anschluss vorbereiten

Voraussetzung: Nur der darauf ausgebildete Kundendienst darf Arbeiten am Geräteinneren durchführen oder das Netzkabel tauschen.

1. Die Hinweise zum elektrischen Anschluss beachten. Bei einer fehlerhaften Montage, einem unsachgemäßen Einbau oder Anschluss erlischt die Garantie.
2. Falls eine längere Netzanschlussleitung notwendig ist, den Kundendienst kontaktieren. Anschlussleitungen stehen bis zu 2,20 m zur Verfügung.
3. Bei Geräten ohne vorinstalliertes Kabel das Netzkabel in die Anschlussdose einführen.

Anschlussdose offen

Den Deckel der Anschlussdose mithilfe eines Schraubenziehers anheben.

→ Abb. 14

Anschlussdose vorbereiten

1. Die Schraube öffnen.

→ Abb. 15

1. Die Zugentlastung mithilfe eines Schraubenziehers anheben.

→ Abb. 16

1. Die Zugentlastung lösen. → Abb. 17

Kabel in Anschlussdose anschließen

1. Bei 3 N das Kabel gemäß der folgenden Abbildung an der Anschlussdose anschließen. → Abb. 18
2. Bei 2 N das Kabel gemäß der folgenden Abbildung an der Anschlussdose anschließen. → Abb. 19
3. Bei 1 N das Kabel gemäß der folgenden Abbildung an der Anschlussdose anschließen. → Abb. 20
4. Bei 2 L / 2 N das Kabel gemäß der folgenden Abbildung an der Anschlussdose anschließen. → Abb. 21
5. Die Farben der Kabel beachten.
6. BN: Braun
7. BU: Blau
8. GN/YE: Gelb und grün
9. BK: Schwarz
10. GY: Grau
11. Bei Bedarf die beiliegenden Kupferbrücken gemäß dem Anschlussbild einbauen.
12. Die Kabel anschließen und dann die Schrauben an der Anschlussdose festziehen.
13. Bei einem Anschluss 1N~ oder 2L/2N gemäß dem Anschlussbild entspricht 1 dem Ventilatormotor.
14. Bei einem Anschluss 2N~ / 3N~ entspricht die Phase L1 (Grau) dem Ventilatormotor.

Kabel in der Anschlussdose befestigen.

1. Das Netzkabel mit der Zugentlastung befestigen.
2. Die Schraube an der korrekten Position anziehen. - Keinen Akkuschrauber verwenden. → Abb. 22
3. Um den Verschluss der Anschlussdose zu erreichen, die Kabel im mittleren Bereich der Anschlussdose anordnen.
4. Den Deckel der Anschlussdose schließen.

Hinweise zur Abluftleitung

Der Hersteller des Geräts übernimmt keine Gewährleistung für Beanstandungen, die auf die Rohrstrecke zurückzuführen sind.

Ein kurzes, geradliniges Abluftrohr mit einem möglichst großen Rohrdurchmesser verwenden. - Lange, raue Abluftrohre, viele Rohrbögen oder kleine Rohrdurchmesser verringern die Absaugleistung und erhöhen das Lüftergeräusch. Ein Abluftrohr aus nicht brennbarem Material verwenden. Um Kondensat-Rücklauf zu vermeiden, das Abluftrohr vom Gerät aus mit 1° Gefälle montieren.

Flachkanäle

Flachkanäle verwenden, deren Innenquerschnitt dem Durchmesser der Rundrohre entspricht: Durchmesser 150 mm entspricht ca. 177 cm². - Bei abweichenden Rohrdurchmessern Dichtstreifen einsetzen. Keine Flachkanäle mit scharfen Umlenkungen verwenden.

Rundrohre

Rundrohre mit einem Innendurchmesser von 150 mm verwenden.

Hinweise zum Abluftbetrieb

Bei Abluftbetrieb sollte eine Rückstauklappe eingebaut werden.

Hinweise

• Wenn dem Gerät keine Rückstauklappe beigelegt ist, kann eine Rückstauklappe über den Fachhandel bezogen werden.
• Wenn die Abluft durch die Außenwand geleitet wird, sollte ein Teleskop-Mauerkasten verwendet werden.

Möbel prüfen

1. Prüfen, ob das Einbaumöbel waagerecht und ausreichend tragfähig ist.

Das maximale Gewicht des Geräts beträgt ca. 25 kg.

Die Arbeitsplatte, in die Sie das Gerät einbauen, muss Belastungen von ca. 60 kg standhalten.

1. Sicherstellen, dass die Stabilität des Einbaumöbels auch nach den Ausschnittarbeiten gewährleistet ist.
2. Die Tragfähigkeit und die Stabilität durch geeignete Unterkonstruktionen sicherstellen, insbesondere bei dünnen Arbeitsplatten.
3. Das Gerätegewicht inklusive zusätzlicher Beladung berücksichtigen.
4. Hitzebeständiges und feuchtigkeitsbeständiges Verstärkungsmaterial verwenden.
5. Sicherstellen, dass das Einbaumöbel bis 90°C hitzebeständig ist.
6. Keine anderen Geräte unterbauen, z. B. Backöfen, Kühlgeräte, Geschirrspüler oder Waschmaschinen.
7. Die Ebenheit des Geräts erst nach der Installation in der Einbauöffnung überprüfen.
8. Sie können den Abstand zu einem Oberschrank frei wählen. Dabei die Benutzerfreundlichkeit und die Ergonomie bei der Verwendung der Platte berücksichtigen.

Flächenbündiger Einbau

Bei dem flächenbündigen Einbau befindet sich das Gerät mit der Arbeitsplatte auf einer Ebene. Störende Stufen zwischen dem Gerät und der Arbeitsplatte fehlen.

Sie können das Gerät in die folgenden temperaturbeständigen und wasserfesten

Arbeitsplatten einbauen:

Steinarbeitsplatten, Arbeitsplatten aus Kunststoff, z. B. Corian, Massivholz-Arbeitsplatten

Ein Einbau in Arbeitsplatten aus Pressholz ist nicht möglich.

Möbelvorbereiten

Voraussetzung: Die Einbaumöbel sind bis 90°C temperaturbeständig.

1. Den Möbelausschnitt gemäß der Einbauskizze anzeichnen.

→ Abb. 13

1. Vier Mal Bohrungen mit einem Durchmesser von 6 mm herstellen.

→ Abb. 23

1. Sicherstellen, dass der Winkel der Schnittfläche zur Arbeitsplatte 90° beträgt.

→ Abb. 23

Beim Einbau über einem Schubfach die Mindestabstände einhalten.

1. Zur Entnahme des Überlaufbehälters bei eingebautem Gerät die Mindestabstände berücksichtigen.

→ Abb. m

1. Die Position des Überlaufbehälters beachten.

→ Abb.

Klebeband anbringen.

Das mitgelieferte lange Klebeband auf dem Absatz der Arbeitsplatte anbringen. → Abb. 24

Möbel für Umluftbetrieb mit dem Adapter vorbereiten.

Hinweise

• Wir empfehlen keine Installation an einer nichtthermisch isolierten Außenwand oder über kaltem Boden (μ ≥ 0,5 W/m² °C). Die Ausblasse nicht direkt an andere Geräte ohne Trennwände anschließen. Wenn Sie keine Trennwände einbauen können, verwenden Sie eine andere Installationsvariante.
• Bei der Kombination mit dem Adapter für den Ausschnitt in der Rückwand die entsprechenden Maße beachten. → Abb. 25
• Die Dicke der Arbeitsplatte messen. Das Maß auf die Schablone übertragen und eine Linie zeichnen, die dieser entspricht. → Abb. 26
• Auf der Schablone entlang der markierten Linie der Arbeitsplattendicke A, der Schnittmittellinie B und der Bezugslinie zum inneren Luftauslass C schneiden.
• Die Mitte des Ausschnitts in der Arbeitsplatte als Mittellinie auf der Möbelrückwand anzeichnen. → Abb. 27
• Die Schablone an der Mittellinie der Möbelrückwand und an der Unterkante der Arbeitsfläche ausrichten.
• Den Ausschnitt in der Rückwand entsprechend der Schablone herstellen.
• Nach den Ausschnittarbeiten die Späne entfernen.
• Die Schnittflächen hitzebeständig und wasserdicht versiegeln. → Abb. 23

Belüftung

1. Bei Umluftbetrieb in der Sockelleiste des Möbels einen Luftauslass herstellen.
2. Einen Mindestquerschnitt des Luftauslasses von ca. 400 cm² vorsehen. Um den Luftzug und das Geräusch niedrig zu halten, in der Sockelblende die Auslassöffnung so groß wie möglich ausführen. Die Auslassöffnung durch Kürzen der Sockelleisten oder die Verwendung geeigneter Lüftungsgitter oder Lamellensockel herstellen. → Abb. 28
3. Um eine korrekte Funktionsweise des Geräts zu garantieren, das Kochfeld über einen Luftauslass mit einem Mindestquerschnitt von 200 cm² im Unterschrank angemessen belüften.

Hinweis: Wenn das Modul, in dem Sie das Gerät installieren, Deckseiten hat, wie beispielsweise bei Inseln oder Arbeitsplattenenden, können Sie die Öffnung an einer Seite oder an der Rückseite vornehmen. Stellen Sie sicher, dass keine Möbel oder Geräte den Luftstrom behindern.

Gerät mit Umluftbetrieb mit Adapter einbauen. Die Dichtung auf dem Adapter befestigen.

Die Dichtung auf dem Adapter mit max. 5 mm zum Rand befestigen. → Abb. 29

Adapter anbringen.

1. Die Klebefläche um den Ausschnitt an der Möbelrückwand reinigen und entfetten.
2. Den Adapter in die Auslassöffnung an der Rückseite des Kochfelds einsetzen. → Abb. 30
3. Die Schutzfolie des Klebebands vom Adapter entfernen. → Abb. 31

Gerät in den Arbeitsplattenausschnitt einsetzen.

1. Sicherstellen, dass das Anschlusskabel mit dem Gerät verbunden ist.
2. Das Gerät vorsichtig in den Arbeitsplattenausschnitt einsetzen. → Abb. 32

Halteklammern festschrauben.

Die mitgelieferten Halteklammern an der Arbeitsplatte und vorsichtig am Gerät festschrauben.

• Darauf achten, dass das Kochfeld auf derselben Höhe wie die Arbeitsplatte ist und das Gerät nicht verrutscht.
• Keine elektrischen Schraubendreher verwenden. → Abb. 33

Adapter fixieren

1. Den Adapter an der mittleren Halterung festhalten und mit den seitlichen Halterungen gegen die Möbelrückwand im Unterschrank schieben und festkleben. → Abb. 34
2. Bei Bedarf den Adapter zusammen mit Schrauben fixieren. → Abb. 35

Möbel für Umluftbetrieb mit Umluftkanal vorbereiten

1. Bei Bedarf die Möbelrückwand entfernen.
2. Bei der Kombination mit dem Flachkanalbogen für den Ausschnitt in der Rückwand die entsprechenden Maße beachten.

→ Abb. 36

1. Bei Umluftbetrieb in der Sockelleiste des Möbels einen Luftauslass herstellen.
2. Einen Mindestquerschnitt des Luftauslasses von ca. 400 cm² vorsehen. Um den Luftzug und das Geräusch niedrig zu halten, in der Sockelblende die Auslassöffnung so groß wie möglich ausführen. Die Auslassöffnung durch Kürzen der Sockelleisten oder die Verwendung geeigneter Lüftungsgitter oder Lamellensockel herstellen.
3. Um eine korrekte Funktionsweise des Geräts zu garantieren, das Kochfeld über einen Luftauslass mit einem Mindestquerschnitt von 200 cm² im Unterschrank angemessen belüften.
4. Nach den Ausschnittarbeiten die Späne entfernen.
5. Die Schnittflächen hitzebeständig und wasserdicht versiegeln. → Abb. 231

Gerät für Umluftbetrieb mit Umluftkanal einbauen

1. Beim Umluftbetrieb die Dichtung, den Umluftkanal, den Diffusor und die Geruchsfilter verwenden. 2 Die Maße für die unterschiedlichen Flachkanalbögen beachten. → Seite 16

Dichtung befestigen

Die mitgelieferte Dichtung am Flachkanalbogen maximal 5 mm vom Rand befestigen. → Abb. 37

Flachkanalbogen einsetzen

Den Flachkanalbogen in die Auslassöffnung an der Geräterückseite einsetzen.

→ Abb. 38

Gerät in den Arbeitsplattenausschnitt einsetzen

1. Sicherstellen, dass das Anschlusskabel mit dem Gerät verbunden ist.
2. Das Gerät vorsichtig in den Arbeitsplattenausschnitt einsetzen. → Abb. 39

Verrohrung zwischen Gerät und Diffusor herstellen

1. Die Bauteile des Umluftkanals miteinander verbinden.

Die Flachkanalrohrverbinder durch Einrasten befestigen. - Für eine zusätzliche Fixierung die Flachkanalrohrverbinder mit 4 Schrauben für Kunststoffe PT 4x8 mm zusammenschrauben.

→Abb. 201

1. Den Umluftkanal mit dem Flachkanalbogen an der Rückseite des Kochfelds verbinden. →Abb. 41
2. Den Diffusor mit dem Umluftkanal verbinden. →Abb. 42

Halteklammern festschrauben

Die mitgelieferten Halteklammern an der Arbeitsplatte und vorsichtig am Gerät festschrauben. - Darauf achten, dass das Kochfeld auf derselben Höhe wie die Arbeitsplatte ist und das Gerät nicht verrutscht. - Keine elektrischen Schraubendreher verwenden. →Abb. 43

Möbel für Abluftbetrieb vorbereiten

1. Bei Bedarf die Möbelrückwand entfernen.
2. Bei der Kombination mit einem Flachkanalbogen für den Ausschnitt in der Rückwand die entsprechenden Maße beachten. → Abb. 44
3. Nach den Ausschnittarbeiten die Späne entfernen.
4. Die Schnittflächen hitzebeständig und wasserdicht versiegeln. → Abb. 45

Gerät für Abluftbetrieb einbauen

1. Beim Abluftbetrieb die Dichtung und die Akustikfilter verwenden.
2. Die Hinweise zur Abluftleitung beachten.

→ Seite 18

Dichtung befestigen

Die mitgelieferte Dichtung am Flachkanalbogen maximal 5 mm vom Rand befestigen. → Abb. 37

Verrohrung herstellen

1. Den Flachkanalbogen in die Auslassöffnung an der Geräterückseite einsetzen. → Abb. 38
2. Bei Bedarf weitere Verrohrungselemente montieren.

Gerät in den Arbeitsplattenausschnitt einsetzen

1. Sicherstellen, dass das Anschlusskabel mit dem Gerät verbunden ist.
2. Das Gerät vorsichtig in den Arbeitsplattenausschnitt einsetzen.

→ Abb. 39

Halteklammern festschrauben

Die mitgelieferten Halteklammern an der Arbeitsplatte und vorsichtig am Gerät festschrauben.

• Darauf achten, dass das Kochfeld auf derselben Höhe wie die Arbeitsplatte ist und das Gerät nicht verrutscht.
• Keine elektrischen Schraubendreher verwenden.

→ Abb. 33

Abluftverbindung herstellen

1. Das Abluftrohr am Flachkanalbogen befestigen.
2. Die Verbindung zur Abluftöffnung herstellen.
3. Die Verbindungsstellen geeignet abdichten.

Filter einsetzen

Hinweis: Bei Umluftbetrieb die Geruchsfilter einsetzen.

Bei Abluftbetrieb die Akustikfilter einsetzen.

1. Die Luftstromrichtung der Filter beachten.
2. Zwei der Filter links und rechts in das Gerät einsetzen und nach vorne schieben.

→ Abb. 45

1. Die anderen Filter links und rechts in das Gerät einsetzen. → Abb. 17

Fettfilter einsetzen

Den Fettfilter einsetzen. → Abb. 481

Stromanschluss herstellen

1. Die Anschlussdaten auf dem Typenschild beachten.
2. Bei 3 N das Kabel an der Anschlussdose gemäß der Abbildung anschließen.

→Abb. 49

1. Bei 2 N das Kabel an der Anschlussdose gemäß der Abbildung anschließen.

→Abb. 50

1. Bei 1 N das Kabel an der Anschlussdose gemäß der Abbildung anschließen.

→Abb. 51

1. Bei 2 L/2 N das Kabel an der Anschlussdose gemäß der Abbildung anschließen. →Abb. 52
2. Die Farben der Kabel beachten.
3. BN: Braun
4. BU: Blau
5. GN/YE: Gelb und grün
6. BK: Schwarz
7. GY: Grau
8. Je nach Anschlussart bei Bedarf die vom Werk gelieferten Aderendhülsen anders anordnen.
9. Um bei Bedarf zwei Kabel zu verbinden, eine Aderendhülse einsetzen.

Die Adern kürzen. Die Isolierung entfernen.

Funktion prüfen

1. Das Gerät einschalten.
2. Wenn die Anzeige leuchtet, ist das Gerät nicht richtig angeschlossen. → "Elektrischen Anschluss prüfen und korrigieren," Seite 20
3. Wenn kein Fehler in der Anzeige des Geräts erscheint, die Funktion der Lüftung anhand der Gebrauchsanleitung prüfen.

Elektrischen Anschluss prüfen und korrigieren

1. Das Gerät vom Stromanschluss trennen.
2. Prüfen, ob der Anschluss am Gerät und der gebäudeseitige Anschluss dem Anschlussschema in dieser Montageanleitung entsprechen. → "Elektrischen Anschluss vorbereiten", Seite 17 → "Stromanschluss herstellen", Seite 20
3. Bei 3 N die folgende Abbildung beachten. → Abb. 53
4. Bei 2 N die folgende Abbildung beachten. → Abb.
5. Bei 1 N die folgende Abbildung beachten. → Abb.

Fugen versiegeln

Voraussetzung: Vor dem Verfugen unbedingt einen Funktionstest durchführen.

1. Die Glasoberfläche schützen, indem Sie rückstandsfrei Klebeband entlang des Randes anbringen. → Abb. 56
2. Den Spalt ringsum mit geeignetem, hitzebeständigem Silikon versiegeln, z.B. Novasil® S70 oder Ottoseal® S70. → Abb. 57

Für matte Oberflächen mattes Silikon verwenden. Ungeeigneter Silikonkleber führt bei Naturstein-Arbeitsplatten zu dauerhaften Verfärbungen.

1. Die Fuge mit dem vom Hersteller empfohlenen Glattmittel glätten.
2. Die Verarbeitungshinweise des Silikonklebers beachten.
3. Den Silikonkleber mindestens 24 Stunden trocknen lassen. Die Trocknungsdauer ist von der Umgebungstemperatur abhängig.
4. Das Gerät erst in Betrieb nehmen, wenn das Silikon vollständig getrocknet ist.

Anzeige auf Abluftbetrieb umstellen

1. Bei Bedarf für den Abluftbetrieb die Anzeige der elektronischen Steuerung in den Grundeinstellungen umstellen.
2. Das Kapitel Grundeinstellungen in der Gebrauchsanleitung beachten.

Gerät ausbauen

ACHTUNG!

Werkzeuge können den Geräterahmen beschädigen.

Das Gerät nicht von oben heraushebeln. 1. Das Gerät vom Stromnetz trennen. 2. Den Abluftkanal entfernen oder die Umluftverbindungen lösen. 3. Die Silikonfuge entfernen. 4. Das Gerät von unten herausdrücken.

Lieferumfang

Zurückgeführte Verbrennungsgase können zu Vergiftung führen.

Überlaufbehälter-Abstandsteil

→ Abb. 10

Position für Überlaufbehälter:

→ Abb. 11

Mitgeliefertes Zubehör

Hier finden Sie den QR-Code für das Montagevideo. → Abb. 2

Gerätemaße

Hier finden Sie die Gerätemaße → Abb.

Montagemaß für Plankenkanalbiegung
