Ürün Tipi	Entegre davlumbazlı ocak
Marka	NEFF
Model	V68PHL4B0
Net Ağırlık	maks. 25 kg
Elektrik Beslemesi	230-240 V, 50 Hz
Bağlantı Tipleri	1N, 2N, 3N, 2L/2N
Emiş Fonksiyonları	Evet, entegre fan motoru
Dış Tahliye Modu	Evet, kanal ve çek valf gereklidir
Hava Sirkülasyon Modu	Evet, adaptör ve koku filtreleri ile
Yağ Filtresi	Evet, çıkarılabilir ve yıkanabilir
Koku Filtresi	Evet, sirkülasyon modu için
Akustik Filtre	Evet, dış tahliye modu için
Kanal Çapı	150 mm (yuvarlak)
Gerekli Havalandırma	Minimum hava çıkışı 200 cm² (tezgah) ve 400 cm² (süpürgelik)
Kurulum	Tezgaha gömme, düz montaj mümkün
Güvenlik	Kalıcı mıknatıslar; implant taşıyıcıları için min. 10 cm mesafe
Bakım ve Temizlik	Filtrelerin düzenli temizliği, kurulumdan sonra silikon contalar
Sağlanan Aksesuarlar	Contalar, tutma klipsleri, filtreler, adaptör (mode göre)
Onarılabilirlik	Yedek parçalar servis aracılığıyla temin edilebilir; profesyonel kurulum
Genel Bilgi	Kullanım ve kurulum kılavuzu PDF olarak mevcuttur

Sık sorulan sorular - V68PHL4B0 NEFF

V68PHL4B0 ocağı nasıl kurulur?

Kurulum kalifiye bir profesyonel tarafından yapılmalıdır. Kılavuzda belirtilen güvenlik mesafelerine ve gömme ölçülerine uyun. Tezgahın yaklaşık 60 kg yükü taşıyabileceğinden emin olun.

Cihazın ağırlığı nedir?

Cihazın maksimum net ağırlığı yaklaşık 25 kg'dır.

Olası tahliye modları nelerdir?

Cihaz dış tahliye modunda (dışarıya kanal gerektirir) veya sirkülasyon modunda (koku filtresi ve adaptör ile) çalışabilir.

Yağ filtreleri nasıl temizlenir?

Yağ filtreleri çıkarılabilir ve bulaşık makinesinde veya elde sıcak su ve deterjanla yıkanabilir. Yeniden takmadan önce tamamen kurumalarını bekleyin.

Ekranda bir hata gösterilirse ne yapmalıyım?

Önce elektrik bağlantısını kontrol edin (kesip yeniden bağlayın). Hata devam ederse, kılavuzun 'Bağlantıyı kontrol etme ve düzeltme' bölümüne bakın veya satış sonrası servisle iletişime geçin.

Bu cihazı bir yanmalı ocakla kullanabilir miyim?

Evet, ancak önlemlerle. Dış tahliye modunda, aşırı basınç düşüşünü önlemek için yeterli hava girişi sağlayın (maks 4 Pa). Sirkülasyon modunda herhangi bir kısıtlama yoktur. Profesyonel bir baca temizleyicisine danışın.

Hangi elektrik bağlantı türleri mümkündür?

Cihaz 1N, 2N, 3N ve 2L/2N bağlantılarını destekler. Bağlantı şeması kurulumunuza bağlıdır. Her zaman koruma iletkenli bir kablo ve priz kullanın.

Dış tahliye modundan sirkülasyon moduna nasıl geçilir?

Sağlanan adaptör ve geri dönüşüm kanallarını ve koku filtrelerini takmanız gerekir. Ayrıntılı adımlar ve elektronik ekran ayarı için kılavuza bakın.

Elektronik implantı olan kişiler için güvenlik mesafesi nedir?

Cihazın kalıcı mıknatısları implantları etkileyebilir. Cihaz ile implant arasında en az 10 cm mesafe bırakılmalıdır.

Kurulumdan sonra contalar nasıl kapatılır?

Isıya dayanıklı silikon kullanın (ör: Novasil® S70). Fonksiyon testinden sonra silikonu uygulayın, düzeltin ve cihazı kullanmadan önce en az 24 saat kurumaya bırakın.

KULLANIM KILAVUZU V68PHL4B0 NEFF

Ambalajından çıkardıktan sonra tüm parçalarda nakliyeden kaynaklanan hasarlar olup olmadığını ve parçaların eksiksiz olup olmadığını kontrol edin. → Şek.

Montaj Videosu QR Kodu

Burada montaj videosu QR kodunu bulabilirsiniz. → Şek. 2

Cihaz boyutları

Burada cihazın ölçülerini bulabilirsiniz → Şek.

Düz kanal dirsekleri için montaj ölçüleri

Burada düz kanal dirsekleri için montaj ölçülerine ilişkin bir genel bakış bulabilirsiniz.

Yandan görünüm:

Burada çeşitli kurulum varyantlarına ilişkin bir genel bakış bulabilirsiniz.

Hava dolaşımı modu için koku filtresi ve adaptör:

→ Şek. 8

Kirli hava işletimi için akustik filtre ve conta:

→ Şek.

Not: Kurulum için uygun kanalları müşteri hizmetlerinden, web sitemizden veya yetkili satıcıdan temin edebilirsiniz.

Emniyet mesafeleri

Cihazın emniyet mesafelerine uyunuz.

Taşma haznesine yönelik mesafeler:

→ Şek.10

Taşma haznesinin konumu:

→ Şek. 11

Duvar ile mobilyanın arka paneli arasındaki mesafe 50 mm olduğunda, en iyi performans elde edilir.

Mesafe daha düşük olduğunda performans azalır.

→ Şek.12

Çalışma tezgahı kesitindeki emniyet mesafelerine dikkat ediniz.

Çekmecenin maksimum yüksekliğini aşan nesneler çekmeceye yerleştirilmemelidir. Bu nesneler cihazın tabanına çarpabilir ve fonksiyonların anızalanmasına neden olabilir.

→ Şek. 13

Genel uyarılar

• Bu kılavuzu dikkatlice okuyunuz. Sadece eğitimli bir uzman bu cihazın bağlantısını gerçekleştirebilir. Tüm çalışmalara başlamadan önce akım beslemesi kesilmelidir.
• Bu cihaz, teknelerde veya araçlarda kullanılmamalıdır.
• Çalışma tezgahı üreticisinin önerilerine uyulmalıdır.

Emniyetli montaj

Cihazı monte ederken bu güvenlik bilgilerini dikkate alınız.

Kullanım güvenliği sadece montaj kılavuzuna göre yapılmış uzman bir montaj neticesinde sağlanır. Kurulum yerinde cihazın sorunsuz çalışmasından montajı yapan sorumludur.

Not: Bu cihaz, pişirme alanındaki pişirme kaplarından çıkan buharları yakalamak için tasarlanmıştır. Buharlar diğer cihazlar (mutfak aletleri veya ocaklar gibi) tarafından tutuluyorsa, havalandırma sisteminin verimliliği hava girişi ile buharların kaynakları arasındaki mesafeye bağlıdır.

UYARI - Tehlike: Manyetizma!

Cihazda kalıcı mıknatıslar vardır. Bu mıknatıslar elektronik implantları, örneğin kalp pillerini veya insülin pompalarını etkileyebilir.

• Elektronik implant bulunan kişiler cihazla en az 10 cm mesafeyi korumalıdır.

UYARI - Zehirlenme tehlikesi!

Geri emilen yanıcı gazlar zehirlenmelere neden olabilir. Hava dolaşımı ateşlikler (örneğin gaz, yağ, odun veya kömürle çalışan sobalar, şofbenler, su ısıtıcıları) yanma havasını kurulum yerinden alırlar ve atık gazı bir atık gaz sistemi (örneğin baca) kanalıyla dışarıya aktarılır. Çalışmakta olan davlumbazla birlikte mutfaktan ve komşu odalardan hava çekilir. Yeterli hava girişi sağlanmazsa vakum oluşur. Bu durumda bacadan ve atık gaz kanalından zehirli gaz geri emilerek tekrar eve girer.

Cihaz kirli hava işletiminde aynı zamanda oda havasına bağlı bir ısı kaynağı ile birlikte çalıştırıldığında havalandırmanın her zaman yeterli olmasını sağlayınız. Cihaz, ancak ısı kaynağının kurulum yerinde vakumun 4 Pa (0,04 mbar) değerini aşmadığı sürece tehlikesiz bir şekilde işletilebilir. Bu, ancak örneğin hava giriş/çıkış menfezleriyle birlikte kapı ve pencerelerde kapatılması mümkün olmayan hava delikleri veya başka teknik önlemlerle yeterli derecede yanma havası ikmalinin sağlanmasıyla mümkündür. Limit değerlere uymak için, hava giriş/çıkış menfezi tek başına yeterli olmayabilir. - Binanın komple baca ve havalandırma sistemini değerlendirebilecek ve havalandırma için uygun önerilerde bulunabilecek baca temizleme ustası gibi yetkili kişilere mutlaka danışınız. Cihaz sadece hava dolaşımı işletiminde kullanılırsa, herhangi bir kısıtlama olmadan işletilmesi mümkündür.

UYARI - Yangın tehlikesi!

Yağ filtresindeki yağ tortuları tutuşabilir.

Cihazın yakınında kesinlikle açık alevle çalışılmamalıdır (örn. flambe). Cihazın katı yakıt (örn. odun veya kömür) kullanılarak ısıtılan bir ısıtma donanımının yakınına kurulmasına sadece, çıkarılamayan kapalı bir kapak mevcut olması halinde izin verilir. Kıvılcım sıçramamalıdır.

UYARI - Yaralanma tehlikesi!

Elektriksel veya mekanik yapıda değişiklikler yapmak tehlikelidir ve fonksiyon arızalarına neden olabilir.

Elektriksel veya mekanik yapıda değişiklikler yapmayınız.

Montaj sırasında erişilebilen parçalar keskin kenarlı olabilir ve kesilme kaynaklı yaralanmalara neden olabilir.

• Koruyucu eldiven giyiniz. Cihaz ağırdır. Cihazın hareket ettirilmesi için 2 kişi gereklidir. Yalnızca uygun yardımcı malzemeleri kullanınız.

UYARI - Boğulma tehlikesi!

Çocuklar ambalaj malzemelerini başlarının üzerine geçirebilir ve ambalaj malzemesine dolanarak boğulabilir.

• Ambalaj malzemesini çocuklardan uzak tutun.
• Çocukların ambalaj malzemeleri ile oynamasına izin vermeyin.

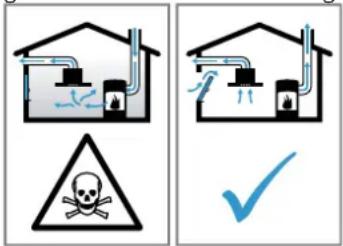

UYARI - Zehirlenme tehlikesi!

Geri emilen yanıcı gazlar zehirlenmelere neden olabilir.

Atık hava, devrede olan bir duman veya atık gaz bacasına aktarılmalıdır. Atık hava, ısıtma kaynaklarının kurulu olduğu yerlerin havalandırılması için kullanılan bir bacaya aktarılmamalıdır. Atık havanın devrede olmayan bir duman veya atık gaz bacasına aktarılması isteniyorsa yetkili baca temizleme ustasının iznini almanız gerekir.

Geri emilen yanıcı gazlar zehirlenmelere neden olabilir.

Aspiratör, oda havasına bağlı bir ısı kaynağı ile birlikte kurulduğunda, aspiratörün elektrik beslemesine uygun bir emniyet şalteri takılmalıdır.

Elektrik bağlantısına ilişkin bilgiler

Cihazın elektrik bağlantısının güvenli şekilde sağlanması için bu bilgileri dikkate alınız.

UYARI - Elektrik çarpması tehlikesi!

Cihazın elektrik şebekesinden ayrılması her zaman mümkün olmalıdır. Cihaz sadece kurallara uygun olarak monte edilmiş prize takılmalıdır.

• Sabit döşenmiş elektrik tesisatına aşırı gerilimden koruma kategorisi III koşullarına ve kurulum yönetmeliklerine uygun olarak çok kutuplu bir kesme tertibatı takılmalıdır.
• Sabit elektrik tesisatının sadece bir elektrik teknisyeni tarafından gerçekleştirilmesi gerekir. Güç kaynağının akım devresine kaçak akım koruma şalteri (RCD) montajı yapmanızı öneririz.
• Bağlantı kablosu katlanmamalı veya sıkıştırılmamalı ve keskin cisimlerden uzak tutulmalıdır.
• Bağlantı kablosu, sıcak cihaz gövdelerine temas etmeyecek şekilde döşenmelidir.
• Sadece cihazla teslim edilen veya teknik müşteri hizmetlerinden tedarik edilen bağlantı kablosu kullanılmalıdır.
• Bu cihaz, AB parazitlenme giderme yönetmeliklerine uygundur. Cihaz koruma sınıfı 1'e aittir. Bu nedenle yalnızca topraklama kablosu bağlantısı kullanılmalıdır.
• Hatalı bir elektrik tesisatından kaynaklanan işletme arızaları veya olası hasarlarda üretici hiçbir şekilde sorumluluk kabul etmez.

Elektrik bağlantısının hazırlanması

Gereklilik: Yalnızca ilgili eğitimi almış müşteri hizmetleri personeli, cihazın iç kısmındaki çalışmaları yapabilir veya güç kablosunu değiştirebilir.

1. Elektrik bağlantısına yönelik bilgileri dikkate alınız. Hatalı montaj, yanlış kurulum veya bağlantı durumunda garanti geçersizdir.
2. Daha uzun bir güç kablosu gerekiyorsa, müşteri hizmetlerine başvurunuz. Bağlantı kabloları 2,20 m uzunluğa kadar mevcuttur.
3. Ön montajlı kablosu olmayan cihazlarda elektrik kablosunu prize takınız.

Prizin açılması

• Prizin kapağını bir tornavida yardımıyla kaldırınız. → Şek. 14

Prizin hazırlanması

1. Cıvatayı gevşetiniz. → Şek. [15]
2. Çekiş yükünü hafifletme mekanizmasını kaldırmak için bir tornavida kullanınız. → Şek. 16
3. Çekiş yükünü hafifletme mekanizmasını çözünüz. → Şek. 17

Kablonun prize takılması

1. 3 N'de, kabloyu prize aşağıdaki şekilde gösterildiği gibi bağlayınız. → Şek. 18 2. 2 N'de, kabloyu prize aşağıdaki şekilde gösterildiği gibi bağlayınız. → Şek. 19 3. 1 N'de, kabloyu prize aşağıdaki şekilde gösterildiği gibi bağlayınız. → Şek. 20 4. 2 L/2 N'de kabloyu prize aşağıdaki şekilde gösterildiği gibi bağlayınız. → Şek.

1. Kablo renklerine dikkat ediniz.
2. BN: Kahverengi
3. BU: Mavi
4. GN/YE: Sarı ve Yeşil
5. BK: Siyah
6. GY: Gri
7. Gerekirse, verilen bakır köprüleri bağlantı şemasına göre kurunuz.
8. Kabloları bağlayın ve ardından prizdeki vidalarını sıkınız. 8.1 N~ veya 2L/2N bağlantısında, bağlantı şemasına göre 1 fan motoruna karşılık gelir.
9. Bir 2N~/3N~ bağlantısında, L1 fazı (Gri) fan motoruna karşılık gelir.

Kablonun prize sabitlenmesi

1. Güç kablosunu çekiş yükünü hafifletme mekanizması ile sabitleyiniz.
2. Vidayı doğru konumda sıkınız.
3. Akülü tornavida kullanmayınız. → Şek. 2
4. Prizi kapatmayı kolaylaştırmak için kabloları prizin orta kısmına yerleştiriniz.
5. Prizin kapağını kapatınız.

Hava çıkış hattına ilişkin bilgiler

Döşenen borulardan kaynaklanan kusurlarda cihaz üreticisi herhangi bir sorumluluk kabul etmemektedir.

Mümkün olduğunca büyük bir boru çapı ile kısa, düz bir hava çıkış borusu kullanılmalıdır. Uzun, pürüzlü hava çıkış boruları, çok sayıda boru dirseği veya küçük boru çapları havalandırma performansını düşürür ve fanın sesini artırır. - Yanmayan bir malzemeden üretilmiş bir hava çıkış borusu kullanılmalıdır. Yoğuşmanın geri dönüşünü önlemek için hava çıkış borusu cihazdan 1° eğimle monte edilmelidir.

Yassı kanallar

İç kesiti yuvarlak boruların çapına uygun olan yassı kanallar kullanılmalıdır:

150 mm çap yaklaşık 177 cm²'ye karşılık gelir. - Farklı boru çaplarında sızdırmaz şeritler kullanılmalıdır. - Keskin dirseklere sahip yassı kanallar kullanılmamalıdır.

Yuvarlak borular

150 mm çapında yuvarlak borular kullanılmalıdır.

Kirli hava işletimiyle ilgili bilgiler

Kirli hava işletimi için tek yönlü kapak monte edilmelidir.

Notlar

Cihazla birlikte tek yönlü kapak verilmediyse, bu parça yetkili satıcıdan temin edilebilir. Atık hava dış duvar üzerinden dışarı aktarılacaksa, teleskopik bir duvar kasası kullanılmalıdır.

Mobilyanın kontrol edilmesi

1. Ankastre mobilyanın yatay olup olmadığı ve yeterli taşıma kapasitesine sahip olup olmadığı kontrol ediniz.

Cihazın maksimum ağırlığı yaklaşık 25 kg'dır. Cihazı monte ettiğiniz çalışma tezgahı, yaklaşık 60 kg'lık yüklere dayanabilmelidir.

1. Ankastre mobilyanın sağlamlığının, kesme işleminden sonra bile garanti edildiğinden emin olunuz.
2. Özellikle tezgahlarda, uygun alt yapılar sayesinde yük taşıma kapasitesi ve stabilite sağlayınız.
3. İlave dolum miktarı da dahil olmak üzere, cihazın ağırlığını dikkate alınız.
4. Isıya ve neme dayanıklı takviye malzemesi kullanınız.
5. Montaj mobilyasının 90 °C'ye kadar ısıya dayanıklı olduğundan emin olunmalıdır.
6. Diğer cihazları alta koymayın, örn. fırınlar, soğutucu cihazlar, bulaşık makineleri veya çamaşır makineleri.
7. Cihazın düzgünlüğünü ancak montaj açıklığına monte edildikten sonra kontrol ediniz.
8. Tezgah üstü dolaba olan mesafeyi istediğiniz gibi seçebilirsiniz. Plakayı kullanırken kullanım kolaylığını ve ergonomiyi göz önünde bulundurunuz.

Yüzey ile aynı hizada montaj

Yüzey ile aynı hizadaki montaj durumunda, cihaz ile tezgah aynı seviyededir. Cihaz ile tezgah arasında rahatsız edici kademeler yoktur.

Cihazı aşağıdaki sıcak ve suya dayanıklı

tezgahlara monte edebilirsiniz:

Taç çalışma tezgahları Plastik çalışma tezgahları, örn. Corian Masif ahşap çalışma tezgahları

Preslenmiş ahşaptan üretilen çalışma tezgahlarına monte edilemez.

Mobilyanın hazırlanması

Gereklilik: Ankastre mobilyalar 90°C sıcaklığa dayanıklı olmalıdır.

1. Mobilya kesiti montaj şemasına göre işaretlenmelidir. → Şek. 13 2.6 mm çapında dört delik açılmalıdır. → Şek. 231
2. Kesim yüzeyi ile tezgah arasındaki açının 90° olduğundan emin olunuz. → Şek. 231

Bir çekmece üzerine montaj durumunda, asgari mesafelere uyulması

1. Taşma haznesini kurulu cihazdan çıkarmak için minimum mesafeleri dikkate alınız. → Şek. 10
2. Taşma haznesinin konumuna dikkat ediniz.

→ k 11

Yapışkan şeridin yapıştırılması

Birlikte teslim edilen uzun yapışkan şerit çalışma tezgahının kenarına yapıştırılmalıdır.

→ Şek. 24

Adaptör ile mobilyanın havalandırma çalışmasına hazırlanması

Notlar

• Termal yalıtımı olmayan dış duvarlara veya soğuk zeminlerin üzerine kurulum yapılması önerilmemektedir (μ ≥ 0,5 W/m² °C).
• Çıkış kısmını doğrudan diğer cihazlara, ayırma panelleri olmadan bağlamayınız. Ayırma panellerini monte edemiyorsanız, diğer montaj seçeneklerine bakınız.
• Adaptör ile birleştirirken arka duvardaki kesit için ilgili boyutlara dikkat edilmelidir. → Şek. 25
• Çalışma tezgahının kalınlığı ölçülmelidir. Ölçü şablona aktarılmalı ve buna uygun bir çizgi çizilmelidir. → Şek. 261
• Şablon işaretli çizgiden çalışma tezgahı kalınlığı A, kesit orta çizgisi B ve iç hava çıkışı referans çizgisi için kesilmelidir.
• Kesitin ortası çalışma tezgahında mobilya arka panelinin orta çizgisi olarak işaretlenmelidir. → Şek. 27
• Şablon mobilya arka panelinin orta çizgisine ve çalışma tezgahının alt kenarına hizalanmalıdır.
• Arka paneldeki kesit uygun şablon yardımıyla oluşturulmalıdır.
• Kesme işlemlerinden sonra talaşları temizleyiniz.
• Kesit yüzeyleri ısıya dayanıklı ve su geçirmez biçimde yalıtılmalıdır.

→ Şek. 28

Havalandırma

1. Hava dolaşımı işletiminde, mobilyanın taban çıtasında bir hava çıkışı oluşturunuz.
2. Hava çıkışı ile asgari kesit yaklaşık 400 cm² olarak öngörülmüştür.
3. Hava akımını ve gürültüyü düşük tutmak için, taban panelindeki çıkış açıklığını olabildiğince geniş tasarlayınız. Taban hattını kısaltarak veya uygun bir havalandırma ızgarası ya da lamelli taban kullanarak çıkış açıklığını oluşturunuz.

→ Şek. 28

1. Cihazın doğru çalışmasını sağlamak için, alt dolaptaki minimum 200 cm² kesitli bir hava çıkışından oda yeterince havalandırılmalıdır.

Not: Eğer cihazı monte edeceğiniz modülün ada veya tezgah ucu gibi görünen yanları varsa, açıklığı tek taraftan veya arkadan uygulayabilirsiniz. Herhangi bir mobilya veya cihazın hava akışını engellemediğinden emin olunuz.

Hava dolaşımı işletimli cihaz ile adaptörün monte edilmesi

Adaptör üzerindeki contanın sabitlenmesi

Adaptör üzerindeki conta duvardan maksimum 5 mm mesafeye sabitlenmelidir. → Şek. 29

Adaptörün yerleştirilmesi

1. Mobilyanın arka panelindeki kesiğin etrafındaki yapışkan yüzey temizlenmeli ve yağı alınmalıdır.
2. Adaptör, ocağın arka tarafındaki hava çıkışına yerleştirilmelidir.

→ Bölüm 30

1. Yapışkan Şeridin koruyucu folyosu adaptörden çıkarılmalıdır.

→ Bölüm 31

Cihazın tezgah kesitine yerleştirilmesi

1. Bağlantı kablosunun cihaza takılı olduğundan emin olunmalıdır.
2. Cihazı dikkatlice tezgah kesitine yerleştiriniz. → Şek.

Tutma mandallarının vidalanması

• Ürünle birlikte teslim edilen tutma mandalları çalışma tezgahına ve cihaza dikkatlice takılmalıdır.
• Ocağın çalışma tezgahı ile aynı yükseklikte olmasına ve cihazın kaynamasına dikkat edilmelidir.
• Elektrikli vidalama makinesi kullanılmamalıdır. → Şek. 33

Adaptörün sabitlenmesi

1. Adaptör orta braket üzerinde tutulmalı ve yan taraftaki braketlerle alt dolaptaki mobilyanın arka duvarına doğru kaydırılmalı ve yerine yapıştırılmalıdır. → Şek. 34
2. Gerekirse adaptörü ayrıca vidalarla sabitleyiniz. → Şek. 35

Hava dolaşım kanalı ile mobilyanın havalandırma çalışmasına hazırlanması

1. Gerekirse mobilya arka duvarı çıkarılmalıdır.
2. Yassı kanal dirseği ile birleştirirken arka duvardaki kesiş için ilgili boyutlara dikkat edilmelidir. → Şek. 36
3. Hava dolaşımı işletiminde, mobilyanın taban çıtasında bir hava çıkışı oluşturunuz.
4. Hava çıkışı için öngörülen asgari kesit yaklaşık 400 cm² olarak belirlenmiştir.
5. Hava akımını ve gürültüyü düşük tutmak için, taban panelindeki çıkış açıklığını olabildiğince geniş tasarlayınız. Taban hattını kısaltarak veya uygun bir havalandırma ızgarası ya da lamelli taban kullanarak çıkış açıklığını oluşturunuz.
6. Cihazın doğru çalışmasını sağlamak için, alt dolaptaki minimum 200 cm² kesitli bir hava çıkışından önce yeterince havalandırılmalıdır.
7. Kesme işlemlerinden sonra talaşları temizleyiniz.
8. Kesit yüzeyleri ısıya dayanıklı ve su geçirmez biçimde yalıtılmalıdır.

→ Şek. 23

Hava dolaşımı işletimi için hava dolaşım kanalı ile cihazın monte edilmesi

1. Hava dolaşımı işletimi için conta, hava dolaşım kanalı, difüzör ve koku filtresini kullanınız.
2. Farklı düz kanal dirsekleri için boyutlara dikkat ediniz. → Sayfa 77

Contanın sabitlenmesi

Birlikte verilen conta, yassı kanal dirseğine kenardan maksimum 5 mm uzaklıkta sabitlenmelidir. → Şek. 37

Yassı kanal dirseğinin yerleştirilmesi

Yassı kanal dirseği, cihazın arka tarafındaki çıkış açıklığına yerleştirilmelidir. → Şek. 38

Cihazın tezgah kesitine yerleştirilmesi

1. Bağlantı kablosunun cihaza takılı olduğundan emin olunmalıdır.
2. Cihazı dikkatlice tezgah kesitine yerleştiriniz. → Şek. 39

Cihaz ile difüzör arasındaki boru bağlantısının yapılması

1. Hava dolaşım kanalının bileşenleri birbirine bağlanmalıdır.
2. Düz kanal boru bağlantılarını yerlerine oturtarak sabitleyiniz.
3. İlave sabitleme için, düz kanal konnektörünü plastik PT 4x8 mm için 4 vidayla birlikte vidalayınız. → Şek. 40
4. Düz kanal dirseğine sahip hava dolaşım kanalını ocağın arka tarafına bağlayınız. → Şek. 41
5. Difüzör hava dolaşım kanalına bağlanmalıdır.

→ Şek.

Tutma mandallarının vidalanması

• Ürünle birlikte teslim edilen tutma mandalları çalışma tezgahına ve cihaza dikkatlice takılmalıdır.
• Ocağın çalışma tezgahı ile aynı yükseklikte olmasına ve cihazın kaymamasına dikkat edilmelidir.
• Elektrikli vidalamamakinesi kullanılmamalıdır. → Şek. 43

Mobilyanın kirli hava çalışmasına hazırlanması

1. Gerekirse mobilya arka duvarı çıkarılmalıdır.
2. Yassı kanal dirseği ile birleştirirken arka duvardaki kesiş için ilgili boyutlara dikkat edilmelidir. → Şek. 44
3. Kesme işlemlerinden sonra talaşları temizleyiniz.
4. Kesit yüzeyleri ısıya dayanıklı ve su geçirmez biçimde yalıtılmalıdır. → Şek. 45

Kirli hava işletimi için cihazın takılması

1. Kirli hava işletimi için conta ve akustik filtresi kullanılmalıdır.
2. Hava çıkış hattına ilişkin bilgiler dikkate alınmalıdır. → Sayfa 78

Contanın sabitlenmesi

Birlikte verilen conta, yassı kanal dirseğine kenardan maksimum 5 mm uzaklıkta sabitlenmelidir. → Şek. 37

Boru hattının oluşturulması

1. Yassı kanal dirseği cihazın arka tarafındaki çıkış açıklığına yerleştirilmelidir. → Şek. 38
2. Gerekirse daha fazla boru elemanı monte edilmelidir.

Cihazın tezgah kesitine yerleştirilmesi

1. Bağlantı kablosunun cihaza takılı olduğundan emin olunmalıdır.
2. Cihazı dikkatlice tezgah kesitine yerleştiriniz.

→ Şek. 39

Tutma mandallarının vidalanması

• Ürünle birlikte teslim edilen tutma mandalları çalışma tezgahına ve cihaza dikkatlice takılmalıdır.
• Ocağın çalışma tezgahı ile aynı yükseklikte olmasına ve cihazın kaymamasına dikkat edilmelidir.

Elektrikli vidalama makinesi kullanılmamalıdır.

→ Şek. 33

Hava çıkış bağlantısının oluşturulması

1. Hava boşaltma borusu yassı kanal dirseğine sabitlenmelidir.
2. Kirli hava çıkış açıklığına bağlayınız.
3. Bağlantı yerleri uygun şekilde yalıtılmalıdır.

Filtrenin yerine takılması

Not: Hava dolaşım modunda koku filtresi takılmalıdır.

Kirli hava işletiminde akustik filtre takılmalıdır.

1. Filtrenin hava akış yönü dikkate alınmalıdır.
2. Filtrelerin ikisi cihazın sağına ve soluna yerleştirilmeli, sonuna kadar itilmelidir. → Şek. 46
3. Diğer filtreler cihazın sağına ve soluna yerleştirilmelidir. → Şek. 47

Yağ filtresinin yerleştirilmesi

Yağ filtresini yerleştiriniz. → Şek. 48

Elektrik bağlantısının kurulması

1. Tip etiketindeki bağlantı verilerine dikkat ediniz. 2.3 N'de, kabloyu şekilde gösterildiği gibi prize bağlayınız. → Şek.49 3.2 N'de, kabloyu şekilde gösterildiği gibi prize bağlayınız. → Şek.50 4.1 N'de, kabloyu şekilde gösterildiği gibi prize bağlayınız. → Şek.51 5.2 L/2 N'de kabloyu şekilde gösterildiği gibi prize bağlayınız. → Şek.52
2. Kablo renklerine dikkat ediniz.
3. BN: Kahverengi
4. BU: Mavi
5. GN/YE: Sarı ve Yeşil
6. BK: Siyah
7. GY: Gri
8. Bağlantı türüne bağlı olarak, fabrika çıkışı teslim edilen kablo uç kovanlarını gerekirse farklı şekilde düzenleyiniz.
9. Gerekirse iki kabloyu bağlamak için bir kablo uç kovanı kullanınız.
10. Kılcal kabloları kısaltınız.
11. İzolasyonu çıkarınız.

Fonksiyon kontrolü

1. Cihazı açınız. 2. Duyuluyorsa cihaz bağlantısı doğru yapılmamıştır. → "Elektrik bağlantısının kontrol edilmesi ve düzeltilmesi", Sayfa 81 3. Cihaz ekranında hiçbir hata görünmüyorsa, kullanım kılavuzu yardımıyla havalandırmanın fonksiyonunu kontrol ediniz.

Elektrik bağlantısının kontrol edilmesi ve düzeltilmesi

1. Cihazın elektrik bağlantısını kesiniz.
2. Cihazdaki bağlantının ve bina tarafındaki bağlantının bu montaj kılavuzundaki bağlantı şemasına uygun olup olmadığını kontrol ediniz. → "Elektrik bağlantısının hazırlanması", Sayfa 78 → "Elektrik bağlantısının kurulması", Sayfa 81
3. 3 N için aşağıdaki şekle dikkat ediniz. → Şek.53 4.2 N için aşağıdaki şekle dikkat ediniz. → Şek.54 5.1 N için aşağıdaki şekle dikkat ediniz. → Şek. 55

Olukların mühürlenmesi

Gereklilik: Derz dolgusu uygulamadan önce bir fonksiyon testi yapılması şarttır.

1. Cam yüzeyi, kenarlarına leke bırakmayan bant yapıştırarak koruyunuz. → Şek. 56
2. Boşluğu yüksek ısıya dayanıklı silikon, örn. Novasil S70 veya Ottoseal S70 ile mühürleyiniz. → Şek.57 Mat yüzeyler için mat silikon kullanılmalıdır. Uygun olmayan silikon yapıştırıcılar doğal taştan çalışma tezgahlarında kalıcı renk değişimlerine neden olur.
3. Üretici tarafından önerilen düzeltme maddesiyle oluğu düzeltiniz.
4. Silikon yapıştırıcının işleme talimatlarına dikkat ediniz.
5. Silikon yapıştırıcının en az 24 saat kurumasını bekleyiniz. Kuruma süresi ortam sıcaklığına bağlıdır.
6. Cihazı, içteki silikon tamamen kuruduktan sonra işletime alınız.

Göstergenin kirli hava işletimi moduna çevrilmesi

1. Kirli hava işletimi için gerekirse elektronik kumandanın göstergesini temel ayarlar içinde uygun biçimde değiştiriniz.
2. Kullanım kılavuzundaki temel ayarlar bölümüne dikkat ediniz.

Cihazın sökülmesi

DİKKAT!

Aletler, cihaz çerçevesine zarar verebilir. Cihazı yukarıdan bastırarak sökmeyiniz. 1. Cihaz elektrik şebekesinden ayrılmalıdır. 2. Hava çıkış kanalını sökünüz ve havalandırma ızgaralarını çözünüz. 3. Silikon derzini sökünüz. 4. Cihazı alttan bastırarak dışarı itiniz.

Teslimat kapsamı

Paketi açtıktan sonra tüm parçaları nakliye hasarları ve teslimat kapsamının eksiksizliği açısından kontrol edin.

→Şek. 1

Montaj video talimatına geçiş için QR kodu

Montaj video talimatına geçiş için QR kodu burada bulunmaktadır.

→Şek. 2

Cihaz boyutları
