V68PHL4B0 - Liesi NEFF - Ilmainen käyttöohje ja opas

Tuotetyyppi	Liesi integroidulla liesituulettimella
Merkki	NEFF
Malli	V68PHL4B0
Nettopaino	enintään 25 kg
Sähköliitäntä	230-240 V, 50 Hz
Liitäntätyypit	1N, 2N, 3N, 2L/2N
Imutoiminnot	Kyllä, integroitu tuuletusmoottori
Ulkoilmanpoistotila	Kyllä, vaatii kanavan ja takaiskuventtiilin
Ilman kierrätystila	Kyllä, sovittimella ja hajunsuodattimilla
Rasvasuodatin	Kyllä, irrotettava ja pestävä
Hajunsuodatin	Kyllä, kierrätystilaa varten
Äänenvaimennin	Kyllä, ulkoilmanpoistotilaa varten
Kanavan halkaisija	150 mm (pyöreä)
Tarvittava ilmanvaihto	Ilmanpoisto min. 200 cm² (työtaso) ja 400 cm² (jalkalista)
Asennus	Upotus työtasoon, tasapintainen asennus mahdollinen
Turvallisuus	Kestomagneetit; vähimmäisetäisyys 10 cm implanttien käyttäjille
Huolto ja puhdistus	Suodattimien säännöllinen puhdistus, silikonitiivisteet asennuksen jälkeen
Mukana tulevat lisävarusteet	Tiivisteet, kiinnikkeet, suodattimet, sovitin (tilan mukaan)
Korjattavuus	Varaosat saatavilla huoltopalvelun kautta; ammattilaisen asennus
Yleistä tietoa	Käyttö- ja asennusohje saatavana PDF-muodossa

Usein kysytyt kysymykset - V68PHL4B0 NEFF

Miten V68PHL4B0-liesi asennetaan?

Asennuksen tulee suorittaa pätevä ammattilainen. Noudata turvaetäisyyksiä ja upotusmittoja, jotka on ilmoitettu ohjeessa. Varmista, että työtaso kestää noin 60 kg:n kuorman.

Mikä on laitteen paino?

Laitteen enimmäisnettopaino on noin 25 kg.

Mitkä ovat mahdolliset poistotilat?

Laite voi toimia ulkoilmanpoistotilassa (vaatii kanavan ulos) tai kierrätystilassa (hajunsuodattimella ja sovittimella).

Kuinka rasvasuodattimet puhdistetaan?

Rasvasuodattimet ovat irrotettavia ja pestäviä astianpesukoneessa tai käsin kuumalla vedellä ja pesuaineella. Anna niiden kuivua täysin ennen takaisin asettamista.

Mitä tehdä, jos näytössä on virheilmoitus?

Tarkista ensin sähköliitäntä (katkaise ja kytke uudelleen). Jos virhe jatkuu, katso ohjeen kohtaa 'Tarkista ja korjaa liitäntä' tai ota yhteys huoltopalveluun.

Voinko käyttää tätä laitetta avotakan tai muun polttolaitteen kanssa?

Kyllä, mutta varoen. Ulkoilmanpoistotilassa varmista riittävä ilmansaanti liiallisen alipaineen välttämiseksi (enintään 4 Pa). Kierrätystilassa ei rajoituksia. Kysy neuvoa ammattilaiselta (nuohooja).

Mitkä sähköliitäntätyypit ovat mahdollisia?

Laite tukee liitäntöjä 1N, 2N, 3N ja 2L/2N. Kytkentäkaavio riippuu asennuksestasi. Käytä aina kaapelia ja pistoketta, jossa on suojajohdin.

Kuinka vaihtaa ulkoilmanpoistotilasta kierrätystilaan?

Asenna mukana tulevat sovitin ja kierrätyskanavat sekä hajunsuodattimet. Katso ohjeesta tarkat vaiheet ja elektronisen näytön asetukset.

Mikä on turvaetäisyys henkilöille, joilla on elektronisia implanteja?

Laitteen kestomagneetit voivat vaikuttaa implantteihin. Vähimmäisetäisyys laitteen ja implantin välillä on oltava 10 cm.

Kuinka tiivisteet suljetaan asennuksen jälkeen?

Käytä lämmönkestävää silikonia (esim. Novasil® S70). Levitä silikoni toimintakokeen jälkeen, tasoita se ja anna kuivua vähintään 24 tuntia ennen laitteen käyttöä.

KÄYTTÖOHJE V68PHL4B0 NEFF

Kun olet poistanut kaikki osat pakkauksesta, tarkista, ettei niissä ole kuljetusvaurioita ja että kaikki osat ovat mukana.

→Kuva

QR-koodi Asennusvideo

Asennusmitat laakean kanavan kaarille

Tästä löydät yhteenvedon asennusmitoista laakean kanavan kaarille.

Kuva sivulta: →Kuva A, →Kuva S, →Kuva. Kuva edestä: →Kuva 7

Asennusversiot

Tästä löydät yhteenvedon eri asennusversioista.

Hajusuodatin ja adapteri kiertoilmakäyttöä varten:

→Kuva 8

Akustiikkasuodatin ja tiiviste poistoilmakäyttöä varten:

→Kuva

Huomautus: Asennukseen soveltuvat kanavat voit hankkia teknisestä huoltopalvelustamme, verkkokaupastamme tai alan liikkeistä.

Turvaetäisyydet

Noudata laitteen turvaetäisyyksiä.

Ylivuotosäiliön etäisyydet:

→ Kuva 10

Ylivuotosäiliön paikka:

→ Kuva 11

Teho on optimaalinen, kun kalusteen takaseinän ja seinän välinen etäisyys on 50 mm. Jos etäisyys on pienempi, teho laskee.

→ Kuva

Noudata työtason aukkoon liittyviä turvallisuusetäisyyksiä.

Älä aseta laatikkoon esineitä, jotka ylittävät laatikon maksimikorkeuden. Esineet voivat osua laitteen suodattimeen ja häiritä siten toimintoja.

→ Kuva 13

Yleisiä ohjeita

Lue tämä ohje huolellisesti. Laitteen saa liittää vain ammattilainen, jolla on asianmukaiset asennusoikeudet. Kytke aina ennen työn aloittamista virransaanti pois päältä. Älä käytä tätä laitetta veneissä tai ajoneuvoissa. Noudata työtason valmistajan suosituksia.

Turvallinen asennus

Noudata näitä turvallisuusohjeita, kun asennat laitteen.

Turvallinen käyttö on taattu vain, kun asennus tehdään ammattitaitoisesti asennusohjeita noudattaen. Asentaja vastaa moitteettomasta toiminnasta laitteen asennuspaikassa.

Huomautus: Tämä laite on suunniteltu niin, että se kerää höyryt keittoalueella olevista keittoastioista. Jos kerätään muiden laitteiden (kuten yleiskoneiden tai keittotasojen) höyryt, tuuletusjärjestelmän tehokkuus riippuu ilmanottoaukon ja höyryjen lähteen välisestä etäisyydestä.

VAROITUS - Vaara: Magnetismi!

Laite sisältää kestomagneetteja. Ne voivat vaikuttaa elektronisiin implantteihin, esimerkiksi sydämentahdistimiin tai insuliinipumppuihin.

• Elektronisten implanttien käyttäjien on pysyttävä vähintään 10 cm:n päässä laitteesta.

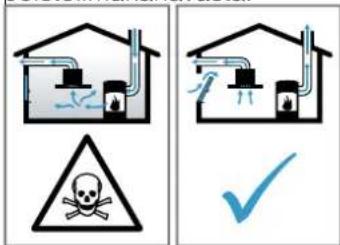

VAROITUS - Myrkytysvaara!

Takaisin virtaavat palamiskaasut voivat aiheuttaa myrkytyksen. Huoneilmaa tarvitsevat tulisijat (esim. kaasu-, öljy-, puu- tai hiilikäyttöiset lämmityslaitteet, läpivirtauskuumennin, vedenkuumennin) ottavat palamisilman huonetilasta ja johtavat poistoilman poistoilmalaitteen (esim. savutorven) kautta ulos. Tuuletin imee keittiöstä ja sen viereisistä huoneista ilmaa. Tämä on korvattava riittävällä tuloilmalla, muutoin syntyy alipaine. Myrkylliset kaasut

imeytyvät takaisin huoneisiin savutorvesta tai poistoilmakanavasta.

Huolehdi aina riittävästä tuloilmasta, jos laitetta käytetään poistoilmakäytössä yhdessä huoneilmaa tarvitsevan tulisijan kanssa. - Turvallisuussyistä ei huoneessa, johon tuuletin on asennettu, vallitseva alipaine saa olla korkeampi kuin 4 Pa (0,04 mbar). Tämä saavutetaan, jos avattavista ja suljettavista aukoista kuten ovista, ikkunoista, tuloilma-/poistoilmaseinääukon yhteydessä tai muista teknisistä toimenpiteistä johtuen palamisilman tilalle pääsee virtaamaan korvausilmaa. Tuloilma-/poistoilmaseinääaukko ei yksin takaa raja-arvossa pysymistä. Tuulettimen asentamista suunniteltaessa on kysyttävä neuvoa paikalliselta nuohoojalta; hän pystyy arvioimaan talon tuuletusta koskevan kokonaisratkaisun ja suosittelemaan sopivat tuuletusta koskevat toimenpiteet. Mikäli laitetta käytetään vain kiertoilmakäytössä, käyttö on mahdollista ilman rajoituksia.

VAROITUS - Tulipalovaara!

Rasvasuodattimeen kertynyt rasva voi syttyä palamaan.

• Älä käytä avotulta liesituulettimen läheisyydessä (älä esimerkiksi liekitä ruokia).
• Liesituulettimen saa asentaa kiinteillä polttoaineilla toimivien (esim. puu- tai hiililämmitteisten) liesien yläpuolelle vain, kun liesi on varustettu suljetulla, kiinteällä kannella. Kipinöitä ei saa muodostua.

VAROITUS - Loukkaantumisvaara!

Sähkötoimisen tai mekaanisen rakenteen muutokset ovat vaarallisia ja voivat aiheuttaa virhetoimintoja.

Älä tee muutoksia sähkötoimisiin tai mekaanisiin rakenteisiin.

Osat, joihin pääset asennuksen aikana käsiksi, voivat olla teräväreunaisia ja aiheuttaa viiltohaavoja.

Käytä suojakäsineitä.

Laite on painava.

Laitteen siirtämiseen tarvitaan 2 henkilöä. Käytä vain tarkoitukseen sopivia apuvälineitä.

VAROITUS - Tukehtumisvaara!

Lapset saattavat leikkiessään esim. vetää pakkausmateriaaleja päähänsä tai kääriytyä niihin ja tukehtua.

• Pidä pakkausmateriaali poissa lasten ulottuvilta.
• Älä anna lasten leikkiä pakkausmateriaalilla.

VAROITUS - Myrkytysvaara!

Takaisin virtaavat palamiskaasut voivat aiheuttaa myrkytyksen.

• Poistoilmaa ei saa johtaa toiminnassa olevaan savupiippuun tai poistoilmakanavaan.
• Poistoilmaa ei saa johtaa hormiin, joka on tarkoitettu tulisijojen sijoitus- tai ilmanvaihtotiloihin. Mikäli poistoilma johdetaan savupiippuun tai poistoilmakanavaan, joka ei ole käytössä, siihen on saatava lupa paikalliselta nuohoojalta.

Takaisin virtaavat palamiskaasut voivat aiheuttaa myrkytyksen.

• Jos liesituuletin asennetaan tilaan, jossa on huoneilmaa käyttävä tulisija, liesituulettimen virransyöttöön on asennettava asianmukainen turvakytkin.

Sähköliitäntää koskevia ohjeita

Jotta laitteen sähköliitäntä on turvallinen, noudata seuraavia ohjeita.

VAROITUS - Sähköiskun vaara!

Laite pitää saada aina irrotettua verkkovirrasta. Laitteen saa liittää vain määräystenmukaisesti asennettuun pistorasiaan.

• Kiinteään sähkönsyöttöön on asennettava ylijänniteluokan III ehtojen ja asennusmääräysten mukainen jokainen napa katkaiseva kytkin.
• Kiinteän sähköasennuksen saa tehdä vain sähköasentaja. Suosittelemme asentamaan vikavirtakatkaisimen (FI-katkaisin) laitteen jännitteensaannin virtapiiriin.
• Älä taita liitäntäjohtoa tai jätä sitä puristuksiin äläkä vie sitä terävien kulmien lähelle. Sijoita liitäntäjohto siten, että se ei kosketa laitteen kuumaa koteloa. Käytä vain laitteen mukana toimitettua tai teknisen huoltopalvelun toimittamaa liitäntäjohtoa. Laite on radiohäiriösuojattu EY-määräysten mukaisesti. Laitteen suojaluokka on 1. Laitteen käyttö on siten sallittu vain maadoitusliitännän kanssa. Valmistaja ei vastaa käyttöhäiriöistä tai mahdollisista vaurioista, jotka johtuvat virheellisestä sähköasennuksesta.

Sähköliitännän valmistelu

Vaatimus: Laitteen sisäpuolelle kohdistuvat työt ja verkkojohdon vaihdon saa tehdä vain asianmukaisen koulutuksen saanut huoltopalvelun henkilöstö.

1. Noudata sähköliitäntää koskevia ohjeita. Jos asennus on tehty virheellisesti tai epäasianmukaisesti, takuu raukeaa.
2. Jos tarvitset pidemmän verkkoliitäntäjohdon, ota yhteys huoltopalveluun. Käytettävissä on liitäntäjohtoja aina 2,20 m saakka.
3. Jos laitteessa ei ole valmiiksi asennettua johtoa, vie verkkojohto liitäntärasiaan.

Liitäntärasian avaaminen

Nosta liitäntärasian kansi ruuvimeisselin avulla. → Kuva 14

Liitäntärasian valmistelu

1. Irrota ruuvi. → Kuva 15
2. Nosta kaapelipuristinta ruuvimeisselin avulla. → Kuva 16
3. Irrota kaapelipuristin. → Kuva

Johdon liittäminen liitäntärasiaan

1. Liitä johdot liitäntärasiaan 3 N:n kohdalla kuvan osoittamalla tavalla. → Kuva 18
2. Liitä johdot liitäntärasiaan 2 N:n kohdalla kuvan osoittamalla tavalla. → Kuva 19
3. Liitä johdot liitäntärasiaan 1 N:n kohdalla kuvan osoittamalla tavalla. → Kuva 20
4. Liitä johdot liitäntärasiaan 2 L / 2 N:n kohdalla kuvan osoittamalla tavalla. → Kuva 21
5. Ota huomioon johtojen värit.
6. BN: ruskea
7. BU: sininen
8. GN/YE: keltainen ja vihreä
9. BK: musta
10. GY: harmaa
11. Asenna tarvittaessa mukana toimitetut kaapeliliittimet liitäntäkuvan mukaan.
12. Liitä johdot ja kiristä sitten liitäntärasian ruuvit.
13. Liitäntäkuvan mukaisen liitännän 1 N~ tai 2 L/ 2 N yhteydessä vastaa 1 tuuletinmoottoria.
14. Liitännän 2N~ / 3N~ yhteydessä vastaa vaihe L1 (harmaa) tuuletinmoottoria.

Johdon kiinnittäminen liitäntärasiaan

1. Kiinnitä verkkojohto kaapelipuristimella.
2. Kiristä ruuvi oikeaan asentoon.
3. Älä käytä akkuruuvinvääntintä. →Kuva 22
4. Sijoita johdot liitäntärasian keskelle, jotta liitäntärasian sulkeminen on helpompaa.
5. Sulje liitäntärasian kansi.

Poistoilmaputkea koskevia ohjeita

Laitteen valmistaja ei vastaa putkista johtuvista reklamaatioista.

Käytä lyhyttä, suoraa ja halkaisijaltaan mahdollisimman suurta poistoilmaputkea. Pitkät, rosoiset poistoilmaputket, joissa on runsaasti kaaria tai joiden halkaisija on pieni, pienentävät poistoilman tehoa ja nostavat tuulettimen äänitasoa. Käytä palamattomasta materiaalista olevaa poistoilmaputkea. Jotta vältyt kondenssiveden paluuvirtaukselta, asenna poistoilmaputki 1° kaltevuudelle laitteesta.

Laakeat kanavat

Käytä laakeita kanavia, joiden sisäpoikkileikkaus vastaa pyöröputkien halkaisijaa:

Halkaisija 150 mm vastaa noin 177 cm². Käytä tiivistysnauhaa, jos putkien halkaisijat ovat kooltaan poikkeavat. Älä käytä laakeita kanavia, joissa on jyrkkiä käännöksiä.

Pyöröputket

Käytä pyöröputkia, joiden sisähalkaisija on 150 mm.

Poistoilmakäyttöä koskevia ohjeita

Poistoilmakäytössä pitää asentaa takaiskuläppä.

Huomautukset

Jos laitteen mukana ei tule takaiskuläppää, se voidaan hankkia alan liikkeestä. Jos poistoilma johdetaan ulos ulkoseinän läpi, tulee käyttää teleskooppiliitosta.

Kalusteen tarkastaminen

1. Tarkasta, onko kaluste vaakasuora ja riittävän kantava. Laitteen maksimipaino on noin 25 kg. Työtason, johon laite asennetaan, pitää kestää noin 60 kg:n kuormitus.
2. Varmista, että kalusteen vakaus on taattu myös asennusaukon valmistamisen jälkeen.
3. Erityisesti ohuiden työtasojen kantavuus ja vakaus on varmistettava tarkoitukseen sopivilla alustarakenteilla.
4. Ota huomioon laitteen paino ja lisäkuormitus.
5. Käytä kuumuutta ja kosteutta kestävää vahvikemateriaalia.
6. Varmista, että kaluste kestää kuumuutta 90 °C saakka.
7. Älä asenna alapuolelle muita laitteita, esim. uuneja, kylmälaitteita, astianpesukoneita tai pyykinpesukoneita.
8. Tarkasta laitteen oikea asento vasta, kun se on paikallaan asennusaukossa.
9. Voit valita vapaasti etäisyyden yläkaappiin. Huomioi valitessasi käytettävyys ja tason käyttöergonomia.

Samanpintainen asennus

Samanpintaisessa asennuksessa laite on samalla tasolla työtason kanssa. Laitteen ja työtason välissä ei ole hairitsevia tasoeroja.

Laite voidaan asentaa seuraaviin lämpöä ja vettä kestäviin työtasoihin:

Kiviset työtasot, muoviset työtasot, esim. Corian, umpipuiset työtasot

Asennus puristepuusta valmistettuun työtilaan ei ole mahdollista.

Kalusteen alkuvalmistelut

Vaatimus: Kalusteet kestävät lämpöä aina 90 °C:seen asti.

1. Piirrä kalusteaukko asennuspiirroksen mukaan. → Kuva 13
2. Poraa neljä halkaisijaltaan 6 mm:n reikää. → Kuva 23
3. Varmista, että leikkuupinnan kulma työtasoon nähden on 90°. → Kuva 23

Vähimmäisetäisyyksien noudattaminen, kun asennus tehdään vetolaatikon yläpuolelle

1. Ota huomioon vähimmäisetäisyydet, jotta ylivuotosäiliö voidaan poistaa asennetusta laitteesta. → Kuva 10
2. Ota huomioon ylivuotosäiliön paikka. → Kuva 11

Tiivistenauhan kiinnittäminen

Asenna mukana toimitettu pitkä tiivistenauha työtason aukon olakkeeseen. → Kuva 24

Kalusteen valmistelu kiertoilmakäytön adapterilla

Huomautukset

Emme suosittele asennusta termisesti eristämättömään ulkoseinään tai kylmään pohjaan (μ ≥ 0,5 W/m² °C). Älä liitä poistopuolta suoraan muita laitteita kohden ilman väliseinää. Jos väliseinää ei voida asentaa, katso kohta Muut asennustavat. 1. Noudata kyseisiä mittoja, kun teet takaseinään aukon adapterin käyttöä varten. → Kuva 25 2. Mittaa työtason vahvuus. Siirrä mitta sapluunaan ja piirrä vastaava viiva. → Kuva 26 3. Leikkaa sapluuna seuraavia viivoja myöten: työtason vahvuuden merkitty viiva A, leikkaava keskiviiva B ja perusviiva sisempään ilmanpoistoon C.

1. Piirrä aukon keskikohta työtasossa keskilinjaksi kalusteen takaseinään. → Kuva 27
2. Kohdista sapluuna kalusteen takaseinän keskilinjaan ja työtason alareunaan.
3. Tee takaseinään aukko sapluunan mukaan.
4. Poista lastut aukon tekemisen jälkeen.
5. Käsittele leikkuupinnat kuumuutta kestäviksi ja vedenpitäviksi. → Kuva 23

Ilmanvaihto

1. Jos kyseessä on kiertoilmakäyttö, tee ilmanpoistoaukko kalusteen sokkelilistaan.
2. Suunnittele ilmanpoistoaukko vähintään n. 400 cm²:n poikkileikkaukseltaan.
3. Tee sokkelipaneeliin mahdollisimman suuri poistoaukko, jotta veto ja käyntiäänet pysyvät pieninä.
4. Tee poistoaukko lyhentämällä sokkelilistoja tai käyttämällä tarkoitukseen sopivaa ilmankiertosäleikköä tai lamellisokkelia. → Kuva 28
5. Jotta laitteen oikea toiminta voidaan taata, tuuleta keittotaso asianmukaisesti alakaapissa poikkileikkaukseltaan vähintään 200 cm² olevan ilmanvaihtoaukon kautta.

Huomautus: Jos moduulissa, johon olet asentamassa laitetta, on näkyvät reunat, kuten saarekkeissa tai työtasojen päädyissä, voit tehdä aukon sivulle tai taustapuolelle. Varmista, että kalusteet tai laitteet eivät estä ilmavirtausta.

Kiertoilmakäyttöisen laitteen asentaminen adapterilla Tivisteen kiinnittäminen adapteriin

• Kiinnitä tiiviste adapteriin enintään 5 mm etäisyydelle reunasta. → Kuva 29

Adapterin asentaminen

1. Puhdista liimapinta takaseinässä olevan asennusaukon ympäriltä ja poista pinnalta rasva.
2. Aseta adapteri keittotason takaosassa olevaan poistoaukkoon. → Kuva 30
3. Poista liimanauhan suojamuovi adapterista. → Kuva 31

Laitteen asentaminen työtason aukkoon

1. Varmista, että liitäntäjohto on liitetty laitteeseen.
2. Aseta laite varovasti paikalleen työtason aukkoon. → Kuva 32

Kiinnikkeiden kiertäminen kiinni

• Kierrä mukana toimitetut kiinnikkeet ruuveilla työtasoon ja varovasti laitteeseen.
• Varmista, että keittotaso on työtason kanssa samalla korkeudella eikä laite pääse luiskahtamaan pois paikaltaan. Älä käytä sähkötoimista ruuvinväännintä. →Kuva

Adapterin kiinnitys

1. Tartu adapteriin keskimmäisistä kiinnikkeistä ja työnnä se alakaapissa sivukannattimista takaseinää vasten ja liimaa kiinni. →Kuva 34
2. Kiinnitä adapteri tarvittaessa lisäksi ruuveilla. →Kuva 35

Kalusteen valmistelu kiertoilmakäyttöön kiertoilmakanavalla

1. Poista tarvittaessa kalusteen takaseinä.
2. Noudata kyseisiä mittoja, kun teet takaseinään aukon litteän kanavan kaaren käyttöä varten. →Kuva 36
3. Jos kyseessä on kiertoilmakäyttö, tee ilmanpoistoaukko kalusteen sokkelilistaan.
4. Suunnittele ilmanpoistoaukko vähintään n. 400 cm²:n poikkileikkaukselle.
5. Tee sokkelipaneelin mahdollisimman suuri poistoaukko, jotta veto ja käyntiäänet pysyvät pieninä.
6. Tee poistoaukko lyhentämällä sokkelilistoja tai käyttämällä tarkoitukseen sopivaa ilmankiertosäleikköä tai lamellisokkelia.
7. Jotta laitteen oikea toiminta voidaan taata, tuuleta keittotaso asianmukaisesti alakaapissa poikkileikkaukseltaan vähintään 200 cm² olevan ilmanvaihtoaukon kautta.
8. Poista lastut aukon tekemisen jälkeen.
9. Käsittele leikkuupinnat kuumuutta kestäviksi ja vedenpitäviksi. → Kuva 23

Laitteen asennus kiertoilmakäytölle kiertoilmakanavalla

1. Käytä kiertoilmakäyttöön tiivistettä, kiertoilmakanavaa, diffuusoria ja hajusuodatinta.
2. Ota huomioon eri litteän kanavan kaarien mitat. → Sivu 66

Tiivisteen kiinnittäminen

• Kiinnitä mukana toimitettu tiiviste matalan kanavan kaareen enintään 5 mm:n etäisyydelle reunasta. → Kuva 37

Litteän kanavan kaaren asentaminen

• Asenna litteän kanavan kaariosa poistoaukkoon laitteen takasivulla. → Kuva 38

Laitteen asentaminen työtason aukkoon

1. Varmista, että liitäntäjohto on liitetty laitteeseen.
2. Aseta laite varovasti paikalleen työtason aukkoon. → Kuva 39

Putkien asentaminen laitteen ja diffuusorin väliin

1. Liitä kiertoilmakanavan rakenneosat yhteen. Kiinnitä litteän kanavan liittimet lukitsemalla.
2. Käytä litteän kanavan liittimien kiinnitykseen lisäksi 4 muoviruuvia PT 4x8 mm. → Kuva 40
3. Liitä kiertoilmakanava laakean kanavan kaareen keittotason takaosassa. → Kuva 41
4. Liitä diffuusori kiertoilmakanavaan. → Kuva 42

Kiinnikkeiden kiertäminen kiinni

• Kierrä mukana toimitetut kiinnikkeet ruuveilla työtaitoon ja varovasti laitteeseen.
• Varmista, että keittotaso on työtason kanssa samalla korkeudella eikä laite pääse luiskahtamaan pois paikaltaan.
• Älä käytä sähkötoimista ruuvinväännintä. → Kuva 43

Kalusteen valmistelu poistoilmakäyttöön

1. Poista tarvittaessa kalusteen takaseinä.
2. Noudata kyseisiä mittoja, kun teet takaseinään aukon laakean kanavan kaaren käyttöä varten. → Kuva 44
3. Poista lastut aukon tekemisen jälkeen.
4. Käsittele leikkuupinnat kuumuutta kestäviksi ja vedenpitäviksi. → Kuva 45

Laitteen asentaminen poistoilmakäytölle

1. Käytä poistoilmakäyttöön tiivistettä ja akustiikkasuodatinta.

Noudata poistoilmaputkea koskevia ohjeita. → Sivu 68

Tivisteen kiinnittäminen

• Kiinnitä mukana toimitettu tiiviste matalan kanavan kaareen enintään 5 mm:n etäisyydelle reunasta. → Kuva 37

Putkien asentaminen

1. Asenna laakean kanavan kaariosa poistoaukkoon laitteen takasivulla. → Kuva 38
2. Asenna tarvittaessa lisäputkielementtejä.

Laitteen asentaminen työtason aukkoon

1. Varmista, että liitäntäjohto on liitetty laitteeseen.
2. Aseta laite varovasti paikalleen työtason aukkoon. → Kuva 39

Kiinnikkeiden kiertäminen kiinni

• Kierrä mukana toimitetut kiinnikkeet ruuveilla työtasoon ja varovasti laitteeseen.
• Varmista, että keittotaso on työtason kanssa samalla korkeudella eikä laite pääse luiskahtamaan pois paikaltaan.
• Älä käytä sähkötoimista ruuvinväännintä. → Kuva

Poistoilmaliitännän asentaminen

1. Kiinnitä poistoilmaputki laakeaan kanavaan.
2. Tee liitäntä poistoilma-aukkoon.
3. Tiivistä liitoskohdat sopivaa menetelmää käyttäen.

Suodattimen asentaminen

Huomautus: Aseta kiertoilmakäytössä hajusuodattimet paikoilleen.

Aseta poistoilmakäytössä akustiikkasuodattimet paikoilleen.

1. Ota huomioon suodattimien ilmanvirtauksen suunta.
2. Aseta kaksi suodattimista vasemmalle ja oikealle laitteeseen ja työnnä eteenpäin. → Kuva 46
3. Aseta toiset suodattimet vasemmalle ja oikealle laitteeseen. → Kuva 47

Rasvasuodattimen asennus

Aseta rasvasuodatin paikalleen. → Kuva 48

Sähköliitäntä

1. Ota tyyppikilvessä olevat liitäntätiedot huomioon.
2. Liitä liitännän 3N kohdalla johto liitäntärasiaan kuvan osoittamalla tavalla. → Kuva 49
3. Liitä liitännän 2N kohdalla johto liitäntärasiaan kuvan osoittamalla tavalla. → Kuva 50
4. Liitä liittimen 1 N kohdalla johto liitäntärasiaan kuvan osoittamalla tavalla. → Kuva 51
5. Liitä liittimen 2 L/2 N kohdalla johto liitäntärasiaan kuvan osoittamalla tavalla. → Kuva 52
6. Ota huomioon johtojen värit.
7. BN: ruskea
8. BU: sininen
9. GN/YE: keltainen ja vihreä, BK: musta
10. GY: harmaa
11. Liitäntätyypistä riippuen saatetaan joutua sijoittamaan tehtaalta toimitettuja johdinholkkeja tarvittaessa toisin.
12. Liitä tarvittaessa kaksi johtoa käyttämällä johdinholkkia.

Lyhennä johtimet. - Poista eriste.

Toiminnan tarkastus

1. Kytke laite päälle.
2. Jos O408i E85a na tossa, laitetta ei ole liitetty oikein. → "Sähköliitännän tarkastus ja korjaus", sivu 71
3. Jos laitteen näyttöön ei ilmesty virheilmoitusta, tarkasta tuulettimen toiminta käyttöohjeen perusteella.

Sähköliitännän tarkastus ja korjaus

1. Irrota laite sähköliitännästä.
2. Tarkasta, vastaako liitäntä laitteessa ja rakennuksen puoleinen liitäntä tässä asennusohjeessa olevaa liitäntäkaaviota. → "Sähköliitännän valmistelu", sivu 68 → "Sähköliitäntä", sivu 70
3. Ota liitännän 3 N kohdalla huomioon seuraava kuva. → Kuva 53
4. Ota liitännän 2 N kohdalla huomioon seuraava kuva. → Kuva 54
5. Ota liitännän 1 N kohdalla huomioon seuraava kuva. → Kuva

Saumojen tiivistäminen

Vaatimus: Tarkasta ehdottomasti laitteen toiminta ennen saumausta.

1. Suojaa lasipintaa laittamalla sen reunaan puhdasta teippiä. → Kuva 56
2. Tiivistä rako joka puolelta tarkoitukseen soveltuvalla, kuumuutta kestävällä silikonilla, esim. Novasil S70 tai Ottoseal S70. → Kuva 57. Käytä mattapinnalle mattasilikonia. Tarkoitukseen sopimattoman silikoniliiman käyttö aiheuttaa luonnonkivisiin työtasoihin pysyviä värjäytymiä.
3. Tasoita sauma valmistajan suosittelemalla tasoitteella.
4. Noudata silikoniliiman käsittelyohjeita.
5. Anna silikoniliiman kuivua vähintään 24 tuntia. Kuivumisaika riippuu ympäristön lämpötilasta.
6. Ota laite käyttöön vasta, kun silikoni on täysin kuivunut.

Näytön muuttaminen poistoilmakäyttöön sopivaksi

1. Muuta tarvittaessa elektronisen ohjauksen näyttö perusasetuksissa poistoilmakäyttöä varten.
2. Ota huomioon käyttöohjeen luku Perusasetukset.

Laitteen irrotus

HUOMIO!

Työkalut voivat vaurioittaa laitteen runkoa.

• Älä nosta laitetta ylhäältä päin pois paikaltaan.
• Irrota laite sähköverkosta.
• Poista poistoilmakanava tai irrota kiertoilmaliitännät.
• Poista silikonisauma.
• Paina laite alhaalta päin pois paikaltaan.

Toimituksen sisältö
