RoboCross VR3115 - Aspirateur robot Concept - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Aspirateur robot
Marque	Concept
Modèle	RoboCross VR3115
Puissance	50 W
Tension accumulateur	14,4 V
Autonomie	180 minutes
Temps de charge complet	3 à 4 heures
Niveau sonore	60-70 dB
Type de batterie	Li-Ion 3200 mAh
Fréquence de fonctionnement	2,4 GHz
Puissance d'émission max	18,5 dBm
Tension adaptateur	AC 220-240 V - 50/60 Hz, DC 24 V
Modes de nettoyage	Automatique, localisé, turbo localisé, par zone, planifié, lavage
Capteurs	Laser LDS, anti-collision, anti-chute, mural, infrarouge
Connectivité	WiFi 2,4 GHz, application mobile Concept Home
Brosses fournies	Principale, latérales gauche/droite, Hardfloor, Carpet, PET
Fonction lavage	Oui (module de lavage avec réservoir d'eau et chiffon)
Entretien courant	Nettoyage régulier de la brosse principale, brosses latérales, bac à poussière, filtres, capteurs
Garantie	24 mois
Utilisation	Domestique, sols durs, tapis (avec brosse Carpet)

FOIRE AUX QUESTIONS - RoboCross VR3115 Concept

Comment démarrer le robot ?

Appuyez et maintenez enfoncé le bouton Marche/Arrêt pendant 3 secondes pour allumer le robot. Appuyez brièvement sur le bouton pour démarrer le nettoyage.

Que faire si le robot ne se charge pas ?

Vérifiez que le bloc d'alimentation est branché et que les broches de contact sont propres. Placez le robot près de la base. Si le voyant du bloc est éteint, vérifiez l'adaptateur.

Comment connecter le robot à l'application ?

Téléchargez l'application Concept Home. Assurez-vous que le WiFi est en 2,4 GHz et que le robot clignote. Suivez les instructions dans l'application pour l'appairage.

Quelle est l'autonomie de la batterie ?

L'autonomie est d'environ 180 minutes en conditions normales. Le temps de charge complet est de 3 à 4 heures.

Comment nettoyer la brosse principale ?

Retournez le robot, appuyez sur le verrou du couvercle de la brosse, retirez la brosse et enlevez les cheveux et saletés avec la brossette fournie. Remettez en place et enclenchez le couvercle.

Que signifie l'erreur 9 ?

L'erreur 9 indique que le bac à poussière est plein ou que le filtre est obstrué. Nettoyez ou remplacez le filtre et videz le bac.

Puis-je utiliser le robot sur des tapis ?

Oui, avec la brosse Carpet fournie. Le robot détecte automatiquement le tapis et augmente la puissance d'aspiration. N'utilisez pas la brosse Hardfloor sur les tapis.

Comment planifier un nettoyage ?

Utilisez la télécommande ou l'application. Sur la télécommande, appuyez sur le bouton de planification, réglez le jour et l'heure, puis confirmez en pointant la télécommande vers le robot.

Le robot peut-il laver les sols ?

Oui, avec le module de lavage amovible. Remplissez le réservoir d'eau, fixez le chiffon et installez le module à l'arrière du robot. Ne pas utiliser sur les tapis.

Comment réinitialiser le WiFi ?

Appuyez simultanément sur les boutons Marche/Arrêt et Recharge pendant 3 secondes jusqu'à ce que le voyant clignote. Suivez ensuite les instructions de l'application.

MODE D'EMPLOI RoboCross VR3115 Concept

Nous you remercions d'avoir acheté le produit de la marque Concept et nous espereons qu'il vous apportera toute entiere satisfaction pendant son utilisation.

Lire attentivement le manuel d'emploi avant la première utilisation et le conserver. Faire prendef reconnaissance du manuel d'emploi par les autres personnes pouvant manipulier le produit.

Caracteristiques techniques
	VR3115
Puisance 50 W
Tension accumulateur 14,4 V
Tension de l'adaptateur de recharge	AC 220-240 V - 50/60 Hz
	DC 24 V
Niveau sonore 60-70 dB
Piles 3200 mAh, Li-Ion
Temps de travail continu 180 minutes
Durée de chargement complet 3-4 heures
Gamage de fréquence 2,4-2,4835 GHz
Puisance d'émission (max) 18,5 dBm

IMPORTANT

Avant de brancher l'appleil, vérifier en effectuant un contrôle visuel, si l'unité ne presente pas de signes d'endommgement et n'a pas subi'dendommgmentation pendant le transport.

PRECAUTIONS PARTICULIERES DE SECURITÉ

• Ne jamais utiliser l'appareil autrement que prévu dans le manuel d'emploi.
• Enlever tous les emballages et autres éléments de marketing avant la première utilisation.
• Avant toute utilisation de l'appareil, enlever tous les objets du sol qui pourrait gérer lors du nettoyage (câbles, papiers, vêtements, nappes et rideaux jusqu'à sol).
• S'il y a des escaliers dans la zone que l'aspirateur robot nettoie, il est essentiel de définir une zone restreinte ou d'empecher l'aspirateur de tomber dans les escaliers.
  Utiliser uniquement des accessoires et des pieces de rechange d'origine destinés à ce modele.
• Ne pas s'assoir sur l'aspirateur et ne pas placer d'autres objets dessus.
• L'appareil ne doit être utilisé que pour un usage domestique et à une température comprise entre 0^ et 40^ .
• Avant toute utilisation, s'assurer que le bac a poussière et le tissu de nettoyage sont correctement installés.

FR

concept

concept

FR

• Attention à ne pas garder les cheveux, les vêtements, les doigts ou toute autre partie du corps à proximité de la Brosse principale. Maintenir la Brosse principale et la partie aspirante de l'aspirateur propres, supprimer les cheveux et la poussière qui peut réduire les performances de l'aspirateur et la qualité du nettoyage.
• Ne pas utiliser l'appareil sur des sols mouillés ou humides.
• Ne pas aspirer de liquides, cigarettes allumées, éclats de verre, objets coupants, allumettes et autres substances inflammables, gross morceaux de papier, sachets en plastique ou tout autre objet susceptible d'endommager l'aspirateur.
  Lors de l'utilisation, ne pas laisser l'aspirateur passer sur les cables librement posés.
• Pendant l'entretien et le nettoyage, l'appareil doit être en position d'arrêt.
• La lumière directe du soleil peut réduire la sensibilité des capteurs infrarouges de l'aspirateur.
  Éviter la lumière directe du soleil.
  Lors du nettoyage humide, les tapis doivent etre securisés devant le robot afin qu'il ne passe pas sur ceux derniers. Si un tissu de nettoyage avec un reservoir d'eau sont presents sur l'aspirateur, le nettoyage peut etre arrete ou le tapis pourrait etre mouilde de façon involontaire.
• Ne pas placer l'apparéil à un endroit depuis lequel il pourrait facilement tomber (table, chaises).
• Avant de recharger l'appareil, s'assurer que le bloc d'alimentation est correctement branchée.
• Dans des conditions de température extrêmes ou en cas d'utilisation inappropriée, la batterie risque de fuiR. Si ce liquide entre en contact avec la peau, il est impératif de la rincer immediatement à l'eau courante. En cas de contact avec les yeux, les rincer immediatement à l'eau courante pendant au moins 10 minutes. Contactez un medecin.
• Si vous souhaitez-vous débarrasser du produit, commencez par déconnecter la batterie de l'appareil.
  Lors de transport de I'appareil ou si I'appareil n'est pas utilisependant une longue periode,mettre I'interrupteur en position d'arrêt.Cela prolonge la vie de la batterie.
• S'assurer que la tension de secteur correspond bien a celle marquee sur la plaque signalétique. L'appareil ne doit pas etre branché sur des multipres ou a l'aide des rallonges.
• Ne pas tirer sur le cordon d'alimentation pour le débrancher, mais saisir la fiche et la tirer delicatement.
• Ne pas permettre de laisser utiliser l'appareil comme un jouet.
• Ne jamais nettoyer l'appareil à l'aide des agents abrasifs ou des produits chimiques agressifs.
  L'appareil est exclusivement destiné à un usage domestique, il n'est pas prévu à des fins commerciales.
• Ne jamais plonger le cordon d'alimentation, la fiche ou l'appareil dans de l'eau ou d'autres liquides.
• Ne pas essayer de réparer l'appareil par ses propres soins. Contacter le centre/agree et empêcher le risque de blessure lors d'une manipulation non professionnelle.
  Cet apparéil peut être utilisé par des enfants âgés de 8 ans et plus et les personnes ayant des capacités physiques ou mentales réduites ou le manque d'expérience et de connaissances, si

elles sont supervises ou ont reçu des instructions pour utiliser l'appareil d'une maniere sure et complrennent les dangers potentiels. Les enfants de moins de 8 ans ne sont autorisés à réaliser les opérations de nettoyage ou d'entretien que sous la surveillance. Maintenir l'appareil et le cordon d'alimentation hors de portée des enfants de moins de 8 ans. Ne pas laisser les enfants jouer avec l'appareil.

• Permettre l'accès à l'appareil aux enfants de l'âge inférieur à 3 ans que sous la surveillance.
• Le fabricant et l'importateur dans l'Union europeenne ne sont pas responsables des dommages causés par le fonctionnement de l'appareil, tels que blessures, brûlures, incendie, dommages causés sur les autres objets, etc.
• Si le cordon d'alimentation est endommagé, faites-le remplacer par un centre d'entretien agrée pour éviter une situation dangereuse. Il est interdit d'utiliser l'apparéil avec un cordon d'alimentation endommagé.
• L'aspirateur robot doit uniquement etre utilise avec l'adaptateur secteur d'origine foumi. Pour eviter une situation dangereuse, n'utilise jamais un autre type d'adaptateur.

En cas de non-respect des repondances du fabricant, la garantie concernant la réparation est annulée.
Verifier soignement d'avoir bien déballé tous les accessoires. Nous vous recommandons de conserver la boite en papier d'origine, le manuel d'utilisation et le matériel d'embaillage pendant toute la période de garantie.

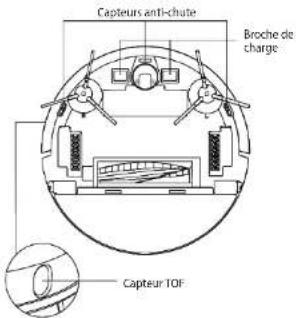

DESCRIPTION DU PRODUIT

1 Capteur anti-collision
2 Capteur de charge infrarouge
3 Capteurs anti-chute

7 Capot de batterie
8 Rouemotrice
9 Brosse principale
10. Yerrou du carot de larosse principale
11 Capteur anti-collision du capteur radar
12 Telemetre laser LDS

FR

concept

concept

1 Couvercle de crepine de filtre
2 Bouton du bac à poussière
3 Capteur mural
4 Bouton de réinitialisation du système
5 Connexion de mise a niveau du systeme (cette connexion est réservée à un usage professionnel)

Bloc d'alimentation

1Voyant derecharge
2 Zone de transmission du signal
3 Broche de charge du bloc
4 Bainure de grise
5. Canot
6 Passable.
3 Price adaptour coxtow
7 Frise adaptateur secteur 8. Gouville du hougenie
8 Doupile de bOoHage

Listedescomposants

1 Blocd'allimentation 1x
2 Telecommande 1x
3 Chiffon de lavage 2x
4 Filtre HEPA ^+ filtre mousse 3x
5Adaptateur 1x
6 Brossette de nettoyage 1x
7 Brosse gauche et droite 2x
8BrosseHARDFLOOR1x

ATTENTION! Ne pas utiliser sur les tapis, elle risque d'arrêter le cycle de nettoyage.

Lors de l'utilisation de la Brosse HARDFLOOR, le robot demàne à la puissance à plus élevé. Les performances ne peuvent pas été modifiées.

9 Brosse CARPET 1x
19 Brosse PET 1x
11 Courvicide de brosse principale 1x convient aux brosses HARDFLOOR et PET
12 Courcle de brosse métallique principale 1x (adapté pour la brosse CARPET)
13 Reservoir d'eau suspendu 1x

8

10

11

12

FONCTIONS CLEES

Nettovage marche / arrét

Appuyer court pour démarrer ou suspendre le nettoyage. Appuyer et maintainir pendant 3 secondes pour allumer ou etéindre l'appareil.
- Appuyer pendant 15 secondes pour forcer la mise en arrêt de l'appareil dans des situations inhabituelles.

Recharge/nettoyage local

Appuyer court pour demarrer la charge ou la pause.
Appuyer court pour demarrer le nettoyage local.

Voyant

Orange: Fonctionnement normal ou charge.
- Rouge: État anormal ou batterie faible.
- Rouge-orange: L'appareil n'est pas connecté au réseau.

Réinitialiser le WiFi

Appuyer simultanément sur les deux boutons pendant 3 secondes.

INSTALLATION

1. Brancher le cable d'alimentation et garder la longueur de cable excédentaire dans le compartment de cables.
2. Placer le bloc d'alimentation contre le mur et brancher.

Note:

• Prévoir une distance minimale de 0.5 m des deux cotés du bloc d'alimentation et mini 1,5 m du bloc d'alimentation.

• Si le cordon d'alimentation est tendu verticalement vers le sol, l'appareil peut etre retire et le bloc d'alimentation peut etre mise hors tension.
  Levoyant decharge est normallement allumé lorsquel le robot démarre. Une fois l'apparil charge, levoyant lumineux resté allumé.

• Ne pas deplacer le bloc d'alimentation et ne pas l'exposer a la lumine directe du soleil.

Note: La lumière directe du soleil Interfère avec le signal du bloc d'alimentation et l'apparéil ne pas revenir correctement dans le bloc d'alimentation.
4. Installation de la Brosse latérale

Assurez-vous que les repres se la brosse latérale gauche (L) et de la brosse latérale droite (R) correspondant aux repres L et R sur le capot inférieur. Appuyez sur les brousses latéales L et R jusqu'à ce que vous entendiez un c d'oci.

1. Mise en service et rechargement
   Pour allumer le robot, maintainer appuye le bouton Si le voyant d'alimentation est normalement allumé, charger le robot dans le bloc d'alimentation.

Note: Si l'appareil ne demarre pas en raison d'une batterie faible, le charger dans le bloc d'alimentation et l'appareil demarrera automatiquelement. Le robot ne peut fonctionner normalement que lorsque le niveau de la batterie est ≥ 15% .
6. Connexion à l'application mobile (ignorer cette étape)

Lire les instructions de connexion Wi-Fi et connecter l'application mobile.

7. Commencer le nettoyage

Aperès avoir allumé le robot, appuyer court sur le bouton du robot ou commencer le nettoyage en utilisant l'application mobile (vous pouvezmettre l'appareil en paise en appuyant sur n'importer que bouton pendant l'utilisation du robot).

Note:

• Le robot de balayage ne peut pas être utilisé pour nettover les liquides.
• Sile niveau de charge de la batterie est inférieur à 15%, l'appareil ne peut pas fonctionner. Dans un tel cas, recharger le robot.
• Si lieuveau du batterie est inférieure a 15% .I'appellé revient automatiquement a son bloc d'alimentation.
  Avant l'utilisation, eliminer tous fils ELECTRiques (y compris le cable d'alimentation du bloc d'alimentation) trainant sur le sol pour prévenir tout court-circuit ou dommages des objets ou des fils lorsque que l'annappeil Sempere dans ces départs.
• Ne jamais déplacer le robot à la main pendant son fonctionnement. Utiliser les commandes manuelles prévues à cet effet.

8. Installation du module de lavage

a) Installation du chiffon d'essayage: Collec le chiffon d'essayge directement au fond du réservoir d'eau.

Note: Nettoyer le chiffon de lavage après l'utilisation pour le maintainir en bon état.

b) Remplir le réserve d'eau: ouvrir la couverture et remplir d'eau.

concept

concept

c) Installerle module:

Pousser le module horizontally le long de la face arriere du robot. Le module est correctement en place lors que vous entendez un « clic »

1. Retrait du module de lavage

Une fois le travail du robot terminé, appuyer sur les verrous de deux côts, retirer le module de lavage, vider l'eau du réseau et nettoyer le chiffon (ne pas manipulier et ne pas returner le robot pendant le nettoyage).

1. Consignes d'utilisation du module de lavage

2. Ne pas utiliser le module de lavage sans surveillance.
   Pour des mesures de sécurité, assurez-vous que le module de lavage soit retiret lors de la recharge ou lorsque le robot n'est pas utilise.

3. Ne pas tenter de laver un tapis.
   Pour un moyen résultat, le module de lavage doit être utilisé après avoir balaye ou aspiève le sol trois fois.
   Pourmplirle reservoir d'eau ou nettoyer le chiffon pendant le fonctionnement du robot, arrier, retier etmettre en place le module de lavage conformement aux etapes 8 et 9. Ne pas manipulier et ne pas returner I'appareil pour eviter les erreurs de positionnement et la perte de carte.
4. Pour améliorer l'efficacité de lavage, nous为您提供 recommandons de humidifier le chiffon avant le travail.
5. La fonction de lavage du robot est concise pour le lavage et facilité le nettoyage en profondeur.
   Cependant, il ne peut pas éleverve les sailetes tenaces et replacer ainsi le travail humain.

USAGE

MARCHE/ARBET

Appuyer et maintainir appuyé le bouton Opendant 3 secondes, le yoyant s allume et l'appareil démure.

Appuyer long le bouton Candant 3 secondes lorsque l'appareil est en mode veille, le voyant clignote rouge et l'appareil s'arrête.

NOTE: L'appareil ne peut pas être arrêté pendant que le rechargement est en cours.

NETTOYAGE/SUSPENSION

Après la mise en marche du robot appuyer court sur le bouton © de l'appareil ou démarrer l'apparéil via une application mobile (appuyer sur n'importe quel bouton pour suspendre le robot).

• L'aspirateur robot ne peut pas être utilisé pour retirer des liquides.
• Sile niveau de charge de la batterie est inférieure à 15% , l'appareil ne peut pas fonctionner. Dans un tel cas, recharger le robot.
• Si le niveau de la batterie est inférieur à 15% , l'appellé revient automatiquement à son bloc d'alimentation.
• Avant l'utilisation, eliminer tous fils électriques (y compris le cable d'alimentation du bloc d'alimentation) trainant sur le sol pour prévenir tout court-circuit ou dommages des objets ou des fils lorsque que le robot s'emmené dans ces démiers.

CHARGE

Mode automatique : Àprous le travail , l'apparéil revient automatiquement à son bloc d'alimentation . La saleté du réservoir est ainsi aspiré . Ensuite , le robot se charge .

Mode manuel : En état de pause, appuyer court sur le bouton O pour démarrer la recharge ou pour contröir l'appareil à l'aide de l'application mobile. Le voyant clignote lorsque l'apparem est complètement chargé.

Note: Si l'appareil ne trouve pas son bloc d'alimentation, il revienda automatiquement à sa position d'origine. Dans ce cas, remetre manuellement l'appareil à son bloc d'alimentation.

NETTOYAGE AUTOMATIQUE COMPLET

Une fois I'aspirateur robot activé, il effectue une recherche et généra une carte et la divise intellectivement en zones. Ensuite il baliaie les zones les unes après les autres correctement, efficacement et complètement le long du mur et planifie le chemin de balayage en forme d'arc / S. Aprex le balayage, le robot retourne automatiquement à la base de chargement.

Note: Ne pas manipuler en excès le robot pendant le nettoyage. Àpres le displacement, placez le robot dans sa position d'origine. Lorsqu'il redemarre, ilessaiera de déterminer sa position. Un positionnement réussi sera suivi d'un parcours du chemin planifié et d'un nettoyage continu. Si le positionnement échoue, le robot annule la tâche précédente, create une carte et effectue un nettoyage à nouveau. Meme s'il neuve找回 pas sa station de recharge. NETTYONTE FUSION LOMO!

NETYOYAGE TURBOLOCALISE Lorsque la zone locale nécessite un nettoyage plus

approfondi, l'utilisateur identifie une zone de 1.5m× 1.5 m sur l'application cartographique qu'il souhaite nettoyer. L'appareil se deplace automatiquement dans cette zone et commence le nettoyage. L'appareil nettoile 2x la zone avec la force d'aspiration TURBO.

NETTOYAGE LOCALISE

Si vous ne poupez pas contrôler le robot à laide de l'application mobile, déplacez le robot manuellement à proximé de la zone à nettoyer. Appuyer sur le bouton pendant 3 secondes et le robot effectuera un double nettoyage dans la zone de 1,8 x 1,8 m centré dans sa position de départ.

NETTOYAGE PAR ZONE

Utilisez l'application mobile pour définir la taillie et l'emplacement de la zone a nettoyer. Vous pouvez configurer jusqu'à 15 zones. Le robot nettolera dans les zones que vous avez définies.

NETTOYAGE DES CHAMBRES

Utiliser l'application mobile pour selectionner les pièces à nettover,

ZONE INTERDITE

Utilizez l'application mobile pour configurer une ou plusieurs zones restreintes. Le robot ne nettoiera pas dans ces zones interdites et nettoiera dans d'autres.

Note: Le robot peut atteindre la zone restreinte en raison d'erreurs de positionnement, d'reurs de capteur ou d'autres raisons.

• Une zone fermée en permanence peut être invalidée en raison d'un changement de position important de la station de recharge et des meubles. Par conséquent, essayez de ne pas déplacer le robot ni interféré avec le robot pendant le nettoyage.

• La zone d'accès interdirit permanent sera revoqueuse des que la carte sera restaurée.

NETTOYAGE PLANIFÉ

Vous pouvez définir l'heure de nettoyage fixe à l'aide de l'application mobile. Le robot fonctionnera toutes à l'heureprogramme et revient à son bloc d'alimentation une fois le travail terminé.

REINITIALISERIe WIFI

Si le téléphone mobile ne peut pas se connecter à l'appellé en raison de la configuration du routeur et du mot de passage, ou pour d'autres raisons, appuyer simultanément sur le bouton ① et le bouton ② pendant.
3 secondes jusqu'à ce que le message vocal « WiFi lost, please follow app instruction for reconnection » (le signal WiFi perdu). Pour vous reconnectcher, suivre les instructions de l'application) et leayarant ne s'allume pas blier et ne clignote pas lentement.

MODE SILENCIEUX

Les messages voaux du robot et le nettoyage programme seront suprimés pendant la durée définie (inactive).

CARPET TURBO

Lorsque le tapis est detecté, la force d'aspiration augmente automatiquement au plus haut niveau. AVERTISSEMENT - le tapis est correctement detecté uniquement avec la brosse Carpet. Ne pas utiliser la brosse Hardfloor pour aspirer les tapis.

RÉGLAGE DE LA PUISSANCE D'ASPIRATION

Vous pouvez désactiver la puissance d'aspiration ou la regler à l'aide de l'application mobile ou de la télékommande.
La brosse HARDFLOOR permet de détecter la saléte et selectionner la force d'aspiration appropriée.
Lorsque le tapis est detecté, la force d'aspiration augmente automatiquement au plus haut niveau. AVERTISSEMENT - le tapis est correctement detecté uniquement avec la brosse Carpet.

concept concept

UTILISATION DE LA TELÉCOMMANDE

1.Nettoyage planifé

1. Avancer

2. Tourner à gauche

3. Nettoyage TURBO localise

4. Demarrer / suspendre la charge

5. Paramétres de temps

7.Nettoyage/pause

1. Tourner à droite

2. Trouvez un robot aspirateur

3. Réglage de la puissance d'aspiration / du débit d'eau

Note : Pour vous assuffer que tous les réglages sont efficaces, vous nevez pointer la télécommande vers l'avant du robot aspirateur pas loin de celui-ci.

Réglage de la durée

1. Appuyer sur le bouton de la télécommande pour enter le réglage de l'heure, un symbole pour dimanche clignote sur l'écran LCD.
2. Appuyes sur les boutons gauche et droit pour selever neder le jour de la semaine et appuyer sur pour confirmier, puis l'écran LCD passera automatiquement au réglage de l'heure.
3. Appuyer sur les boutons haut et bas pour regler l'heure et appuyer sur les boutons gauche et droit pour passer au reglage des minutes.
4. Àpres avoir regé l'heure actuelle, pointer la télécommunication vers l'avant du robot aspirateur et appuyer sur le bouton à un confirmer les réglages de l'heure. L'absence de confirmation invalidera vos

paramétres.
5. Cette operation terme le réglage de l'heure pour la télécommande et l'aspirateur robot.

Plan de nettoyage

1. Appuyer sur le bouton de la télécommande pour enter le réglage du plan, un symbole pour dimanche clignote sur l'écran LCD.
2. Appuyer sur les bouteurs gauche et droit pour selectionner le jour de la SMAE en appuyer sur sur confirmer, puis l'écran LCD passera automatique au réglage de l'heure.
3. Appuyer sur les boutons haut et bas pour regler l'heure et appuyer sur les boutons gauche et droit pour-passer au réglage des minutes. Pointer ensuite la télécommande vers l'avant du robot aspirateur et appuyer sur pour confirmer votre sélection pour le robot aspirateur.
4. Qu'su'mon mode est selectionné, la télécommande passes automatiquement au réglage d'un mode de selection suivant. Si vous ne souhaïte pas poursuivre la的选择, appuyez sur la touche duattendez 10 secondes pour terminer automatiquement le réglage.
5. Cette operation terme le réglage de l'heure pour la télécommete et l'aspirateur robot.

Annuler le plan de nettoya

de la telecommande, le

1. Appuyte la somme de l'ordre sur le scherif, en mette, et symbole du dimanche clignote sur l'ecran LCD et les symboles des jours de la semaine que vous avrez programmes s'affchéant.
2. Appuyez sur les boutons gauche et droit pour selectionner le jour de la période que vous avez programme et maintainir enforcependant 3 secondes le bouton pour annuler le programme. Vous pouvez églementé selectionner le prochain jour programme que vous souhaitez annuler, ou appuyer sur la touche tendre 10 secondes pour terminer automatiquement le réglage.

ENTRETIEN QUOTIDIEN

Brosse principale (à nettoyer régulierement)

1. Retourner le robot et appuyer sur le verrou du couvercle de la brosse principale pour pouvoir le-retirer.

2. Enlever la poussiere de l'intérieur du robot et de la brosse principale en utilisant une petite brosse, nettoyer la brosse principale.

3. Remetre en place la brosse principale et appuyer fermement sur le couvercle jusqu'à ce que le verrou s'enclenche.

Brossette latérale (à nettoyer régulierement)

1. Retourner le robot et eniever larosse laterale en tirant vers le haut.
2. Enlever les cheveux et la saleté et remmettre en place la brosse latérale.
3. Assurez-vous que la brosse latérale gauche (L) et la brosse latérale droite (R) correspondant aux repères L et R sur le couverde inférieur. Remettre en place les brosses latérales L et R. Note : Remplacer les brosses latérales tous les 3 à moins pour assurer leur effet nettoyant.

Bac a poussiere et grille de litre (a nettoyer requillage)

1. Apopuyer sur le bouton et tirer le bac a poussiere a larière.
2. Ouvrir et nettoyer le bac a poussiere.
   Nettoyage de la grille du filtre (a nettoyer requiilelement)
3. Avec une utilisation prolongée,sterol la grille du

f literature, le filtre mousse et le filtre HEPA.

1. Nettoyer la grille du filtre retiree. Rincer le filtre mousse et le filtre HEPA.
2. Essuyer et laisser secher les filtres et autres éléments.
3. Àsephéchéance, remètrent les filtres dans le bon ordre: grille - filtre mousse - filtre HEPA.

Note:

Rincer la grille du filtré à l'eau claire sans ajouter des dégertens.
- Ne pas nettoyer la grille du filtre avec unerosse ou des doits.
- Laisser le grill du filtre secher à l'air pendant au moins 24 heures.

Nettoyage du filtré (à nettoyer régulierement)

Module de lavage (a nettoyer après chaque utilisation) 1. Flüiter le chiffon, vidre le réservoir d'eau.
2. Nettoyer le chiffon, faire secher le réserve d'eau et le chiffon.

Capteurs (a nettoyer requiierement)

Nettoyer les capteurs avec un chiffonDoux comme suit : 1 . Nettoyer le capteur de mur et le capteur de droiture
2. Trois capteurs ant-chute sur la face inférieure de l'appareil.
3. Capteur anti-collision infrarouge sur le front de l'appareil.
4. La protection contre les chocs électriques et les broches de charge située sur la face inférieure de l'appareil (arrerter l'appareil avant le nettoyage).

1. La zone de transmission du signal du bloc d'alimentation.

Mise à jour du firmware

Utiliser l'application mobile pourmettre a jour le firmware. Si un nouveau firmware est detecté,procéder a la mise a jour sur invite.Lors de la mise a jour du firmware,le nivea de la batterie doitetre ≥ 50% ,dont theppareil doit se trouver dans son bloc d'alimentation.

Capteurs (a nettoyer une fois par mois)

Batterie

L'appareil est equipé de batteries lithium-ion haute performances. Pour主要用于 les performances de la batterie, garde l'appareil charge tous les jours.
Si Apparell n'est pas utilisé pendant une longue période, débrancher et ranger le robot. Charger la batterie au moins tous les 3 mois pour éviter l'endommagement en raison d'une décharge excessive.

PROBLEMES COURANTS

Problème Solution
Impossible dumettre en marche l'appareil	Si la batterie est faible,mettre l'appareil dans son bloc d'alimentation et aligner les broches, l'appareil demarrera automatiquement (si le robot est complètement étant, il peut redemarrer automatiquement après un certain temps).N'utilise pas l'appareil si la température ambiente est inférieure à 0 ° C ou supélieure à 50 ° C. Utiliser le robot de 0-40 ° C.
Impossible de recharger l'appareil	Déplacer le robot hors son bloc d'alimentation,assurez-vous que le voyant du bloc d'alimentation soit allumé et que les deux extrémités de l'adaptateur d'alimentation du bloc d'alimentation soit correctement connectées.En cas de mauvais contact,nettoyer les points de contact du bloc d'alimentation et les broches de charge du robot ou toumer la Brosse latérale.
Impossible de recharger l'appareil	Le robot est trop loin du bloc d'alimentation,le placer à proximité du bloc d'alme niation et réessayer.
Comportement anomal Redémarrez le robot,les redemarrage se fait en mainenant le bouton d'alimentation et de rechargependant 10-15s, l'apparciel clignote en rouge puis s'estint, après 30s l'appareil peut être rallumé.
Le robot émet un bruit anomal lorsqu'il est en marche	La Brosse principalac,la Brosse latéraleoura roue peuvent être broquées avec des objets étrangers,arreter le robot et enlever les corps étrangers.
La capacité de nettoyage est réduite ou de la poussière tombe de l'appareil	Le bac de poussiere est trop plein.Videze-le.La grille du filtre est obstruée.Nettoyez ou remplacez.La Brosse principalecenveloppée de corps étrangers,nettoyez-la.
Impossible de connecter le WiFi	Un mauvais signal WiFi. Verifie que la couverture WiFi correcte est disponible.Le WiFi est connecté de manière inhabituelle.Réinitialisiez le WiFi,telechargez la démière application et essayez de vous reconnectcer.Le mot de passancest pas entree correctement.Iy a un routeur pour la bande de fréquences 5G,le robot aspirateur est équipé unquippément pour la bande de fréquences 2,4G.
Le nettoyage prévu n'a pas eu lieu	Si le niveau de la batterie est faible,le nettoyage programme ne peut être démarréque si le niveau de la batterie est d'au moins 30%.
Le robot consomme de l'énergie lorsqu'il est dansson bloc d'alimentation ?	Le robot consomme une petite quantité d'énergie lorsqu'il est placé en permanence dans son bloc d'alimentation,ce qui permet les更好地 performances de la batterie.
Dois je charger le robot trois fois pendant 16 heures la première fois ?	La batterie au lithium peut être utilisée immédiatement après la charge et n'auccen effet mémoire.

DéPANNAGE GÉNÉRAL

Message sonore Solution
Erreur 1: Oh dear! I cannot find the dust collector	Le nettoyage a commencé après avoir retiré le bac à poussière.
Erreur 2: Please check if the radar on top has been covered or blocked	Le capteur supérieur est couvert ou placé dans une zone ouverte (dans la zone de 6x6 m² pas d'obstacle).
Erreur 3: Please place me in a new location and try again	Ramassez le robot ou souLEVrez-le en l'air.
Erreur 4: Please scrub the cliff sensor, and restart me from a new location	Le capteur anti-chute est couvert ou situé en hauteur.
Erreur 5: Please scrub the front sensor, and restart me from a new location	Le capteur Infarrouge anti-collision est sale ou couvert.
Erreur 6: Please scrub the right-hand sensor, and restart me from a new location	Le capteur mural est sale ou couvert.
Erreur 7: Please scrub the radar housing on top, and restart me from a new location	Le capteur radar anti-collision est sale ou couvert.
Erreur 8: Please check if the bumper has been blocked in some way	Le capteur de bord ou le capteur anti-collision est coincide.
Erreur 9: Master, please clean the dust container and filter	Le bac à poussière est plein ou la grille du filtre doit être remplaçée.
Erreur 10: Dust container has been removed, please clean the container and filter	Une fois le défaut 9 signé, l'utilisateur a retiré le bac à poussière ce qui a déclenché une erreur 10.
Erreur 11: I'm stuck, please help me! Le robot est coïncé quelles part.
Erreur 12: Please place me correctly! Le robot est incliné.
Erreur 13: Please check if my wheels have become blocked somewhere	La roue motrice est coïncée ou emmélée.
Erreur 14: Please check if the main brush has become stuck	La Brosse principale est emmélée ou coïncée.
Erreur 15: Please check if the side brushes have become stuck	La Brosse latérale est emmélée ou coïncée.
Erreur 16: What's going on? Where is the docking station?	Le bloc d'alimentation introuvable ou non connecté.
Erreur 17: Oh dear! Program error, please restart me	Condition anormale due à une anomalie inconnue, redémarré le robot.
Erreur 18: Error encountered initiating shutdown	Le robot alerte l'utilisateur et s'arrête automatiquement ou se recharge.
Erreur 19: Low battery, please recharge	Lorsque le niveau de charge de la batterie est trop faible, le robot n'est pas saxon bloc d'alimentation et demarre le nettoyage (le niveaude charge de la batterie est inférieur à 10%).
Erreur 20: To shut me down, please place me away from the docking station	Le robot a été éteint pendant la charge au bloc d'alimentation.

CONNECTIVITE ET COMPATIBILITE SANS FIL

• La société Jindrich Valenta - CONCEPT ne sera en aucun cas responsable des dormages accessoires, indirects ou consécultifs, ni de toute perte de données ou perte due à une faluite d'informations lors d'une communication sans fil.
• Une communication sans fil résuisse ne peut pas être garantie à 100% sur tous les apparèels intelligents et les réseaux Wifi (routeurs). En raison de la variété d'apparèels sur le marché, il peut y avoir des cas ou le caractère ou la Specification d'un réseau intelligent et d'un réseau Wifi (routing) donné rendant la connexion impossible ou est en quelles autres perturbées. En outre, un certain nombre de facteurs, notamment la configuration matérielie et logicielle, affectent égalément le succès de la communication Wifi sans fil. La connexion entre le robot et votre réseau Wifi peut également être affectée par les réseaux Wifi environnants, qui peuvent être régles au même canal et donc interferer avec la connexion (par exemple des banlieues, des immeuble d'habitation, etc.). Ces faits ne peuvent pas être un motif de faire une réclamation de l'appliée.
  L'application est détenue et expliquée par un tiers (ci-après « le Sujet ») différent de Jindrich Valenta - CONCEPT (ci-après « le Vendeur »). Aucune donnée personnelle n'est transféré au Sujet par le Vendeur. Lors de son inscription à l'application, le client communique ses données personnelles directement au Sujet, qui devient l'administration de ses données personelles. L'application et la protection associée des données personnelles sont régies par les règles applicables du Sujet.

Compatible:

Système d'exploitation pour appareil intelligent

Android 5.0 et supérieur

IOS 9.0 et supérieur

Réseau Wi

-2.4GHz

-securite WPA1 et WPA2 (WPA2 (ecommande)

MISE EN GARDE: L'apparèil ne peut pas être utilisée sur des réseaux Wif sécurisés IEEE 802.1X (généralement des réseaux Wif d'entreprise).

COMMANDE VIA L'APPLICATION

Avant de pouvoir contrcler l'appareil via I'application, il est nécessaire de le connecter à VOte smartphone et de permettre I'acces a toute reseau WiFi.

Assurez-vous que la distance entre le purificateur d'air, le routeur et votre smartphone soit suffisante pour permettre de les appaiser.

Telecharger, installer l'application et appraiser l'appareil

Note: Apparier l'aspirateur avec une batterie chargée ou directement avec l'aspirateur placé dans la station de recharge.

1. Scanner le code QR ci-dessus (figure 1) ou rechercher «Concept Home» sur Google Play ou l'App Store et le télécharger sur votre smartphone.
2. Si vous avez déjà un Concept Hore, ouvrez l'application, connectez-vous et continue en suivant les instructions pour appraifier或者 your smartphone.
3. Avant de connecter l'application à l'appareil, assurez-vous que les deux boutons de l'appareil clignotent.
4. Appuyer ensuite sur + ou ajouter un appeareil dans l'application.
5. Une liste d'appareils apparait, selectionner dans la liste
6. Saisir vous reseau wif et yont mot de passe ou ces derniers seront remolis automatiquement.
7. Appuyer sur le bouton suivant et appuyer sur Mode EZ dans le coin supérieur droit.
8. Selectionner l'option mode AP puis confirmer que l'appareil clignote et appuyer sur la suivante.
9. Acceder aux parametes wif de votre appareil mobile, se connecter au with SmarLife-xxx et attendre qu'il se connecte.
10. Revenir ensuite à l'application et attendre l'apparie

fig.1

fig.2

fig.3

fig.5fg.4

fig.6 fig.7 fig.8 fig.9 fig.10
fig.11

fig.12 fig.13 fig.14

Attention aux problèmes d'appariement

• Verifie que le mot de passage saisié de votre réseau WiFi est correct.
• L'année ne supporte que les réseaux WIFI 2.4 GHz.
  Le routeur est submergé par la connexion de nombreux autres appareils (en particulier dans les lotissements ou de grandes concentrations d'apparéels intelligents connectés). Pour un fonctionnement stable, il est nécessaire que le signal WiFi atteigne la zone de l'utilisation prévue de l'aspirateur et soit en même temps suffisamment fort.
• rédémarrrez l'aspirateur ainsi que le smartphone et répétaze la Procedure;
• si possible, essayez de rédémarrer le routeur WiFi.
• Si vous smartphone execute Android 6.0 et supérieur, vous devez activer la détction de position.
• Une fois l'aspirateur applique avec votre smartphone via l'application « Concept Robot », ne pas manipulier ou ne pas déplacer la station de recharge. L'aspirateur utilise la station de recharge comme point de repère sur la carte.
• En déplacant la station de recharge, vous risquè de perdre la carte générale, y compris les zones de nettoyage selectionnées et les zones restreintes! L'aspirateur créé une nouvelle carte, qui remplace la carte d'origine.

SERVICE

Les opérations de maintenance ou les réparations de plus grande étendue nécessitant une intervention sur les composantes internes de l'appareil ne peuvent être effectées que par un centre d'entretien agré.

PROTECTION DE L'ENVIRONNEMENT

• Préférer le recyclage des emballages et des appareils à la fin de leur durée de vie.
  Le carton est a remetre dans le centre de collecte selective.
  Les sachets en plastique (PE) sont à remettre dans le centre de collecte sélective pour recyclage.

Recyclage de l'appareil à la fin de sa durée de vie :

La désignation du produit est conforme à la Directive française 2012/19/EU relative aux déchets d'équipements électriques et électroniques (WEEE). Le symbole appose sur le produit ou son emballage indique que le produit ne doit pas être éliminé avec les déchets Municipaux. Il est nécessaire de le remettre dans un centre de collecte pour le recyclage des équipements électriques et Electroniques. En assurant une élimination conforme de ce produit, vous pouvez espérer tout impact négatif sur l'environnement et sur la santé humaine resultant de la liquidation non conforme de ce produit. Éliminer le produit en conformité à la réglementation de traitement de déchets. De plus amples informations concernant le recyclage peuvent être obtenues auprès de l'administration locale compétente, les centres de tri de déchets menagers ou dans le magasin ou vous avrez acheté votre produit.

Ce produit satisfait aux exigences elementaires des directives EU applicables.

Le fabricant se reserve le droit d'effectuer les modifications du texte, design et specifications techniques sans information prétable.

IT

concept

concept

RINGRAZIAMENO

Le fabricant (l'Importateur, le cas échéant) est tenu responsable de la conformité du produit aux exigences réglementaires et normatives applicables. Il est aussi tenu responsable du fait que le produit présente les qualités définies dans les documents relatifs au produit ouaux attendus par le consommateur en tenant compte de la nature et des caractéristiques du produit et sur la base de publicité du fabricant, il est également tenu responsable du fait que le produit est propre aux usages auxquels servent habituellément les biens du même type.

La durée de garantie en terme de qualité du produit est de 24 mois à partir de la date de l'acquisition du produit par le consommateur.

La garantie ne s'aquipe pas a l'usre du produit resultant de son usage habitual. La garantie ne s'aquipe pas si le consommateur a ete conscient des vices du produit ou si le consommateur lui mea e a cause ces vices.

La garantie est exclue si (notamment) :

• les conditions de l'installation, d'utilisation ou d'entretien du produit indiquées dans le manuel d'emploi n ont pas été respectées.
• les dommages sont dus à un endommagement d'ordre mécanique, thermique ou chimique, à un court-circuit surcharge de réseau ou installation autre que prévue,
  les dommages sont dus a une interve

• les dommages résultat du non-respect des instructions prévues dans le manuel d'emploi y compris les anomalies dues à un dépôt d'eau ou autres.
  les changements de couleur des surfaces de chauffe
  ou grattage de surfaces sont dues a un usage habitual, s'aient des changements d'aspect ou de fonctions
  provoqués par le rayonnement solaire, thermique ou par le dépôt d'eau ou autres.

• certains éléments du produit sont à la fin de vie, exemple: accumulateurs, ampôules etc.

La garantie ne s'applope pas aux éléments fournis a titre gratuite avec le produit (cadeaux, objets a caractere publicitaire etc.).

Demande en garantie

Toute demande en garantie est affectiver sans déali apresson identification,avant la fin de la période de garantie au plus tard.

La commande en garantie est a signaler au titre revendeur, le cas échéant au centre d'assistance autorisé dont la liste fait partie de l'emballage du produit ou elle est indiquée sur l'a dresse www.my-concept.com.

Pour envoyer le produit, objet de la réclamation, il faut le nettoyer et sécuriser pour le transport dans le centre d'assistance autorisé afin d'éviter tout endommagement, si le produit n'est pas remis personnellement.

L'utilisateur est tenu de proverer l'existence du contrat d'achat en attendant son bon d'achat.

L'utilisateur est tenu d'indiquer l'anomalie objet de réclamation et il fait choix de sa revendication découlant de sa demande en réclamation.

Liquidation de réclamation

S il s'agit d'un début réparable, le consommateur a le droit de bénéficier de la réparation à titre gratuite et dans un-delai prévu.

Si cela n'est pas disproportionné en tenant compte la nature du début, le consommateur a le droit de demander une livraison d'un nouveau produit sans vice (replacement), ou si le début ne concerne qu'une partie du produit, demander le changement de cette dernière. Si la commande du replACEMENT du produit et de cette partie est disproportionnée en tenant compte la nature du début, notamment si le début est réparable, le consommateur a le droit de demander une réparation à titre gratuite.

S il s'agit d'un défaut irréparable ou si le consommateur à la croit de demander un remplacement du produit ou de sa partie, mais le remplacement n'est pas réalisable, par exemple due à l'épaisement des stocks, le consommateur à la croit de returner le produit (d'annulier le contrat de vente).

Le consommateur a le droit de demander une livraison d'un nouveau produit (replacement) ou le remplacement d'une partie du produit en cas d'un défaut réparable si le produit ne peut pas être utilisé pour l'existence repétitive du défaut après la réparation ou pour le nombre de défauts importants. Dans un tel cas le consommateur a le droit de returner le produit (d'annuler le contrat de vente).

Si le produit n'est pas returné (le contrat de vente annulé) ou si le consommateur n'a appliqué pas son droit de demander une livraison d'un nouveau produit sans défauts (reparmolation), de demander un remplacement d'un partie ou de sa réparation, il peut demander le remboursement approprié. Le consommateur a le droit de demander le remboursement égallément dans le cas ou il s'avéré impossibly de livrer un nouveau produit sans défauts, de replacer une partie du produit ou de réparer le produit, ou si la réparation n'est pas réalisée dans un déali prévu ou si la remise a l'etat est trop compliquée pour le consommateur.

Le revendeur, le service d'assistance autorise ou autre personne désignée decide sur la réclamation immédiatement, dans les cas compliqués en trois jours ouvriers.

Le débai ci-dessus ne comprend pas le temps nécessaire pour évaluation expert du début en prenant compte de la nature du produit.
Toute démande en garantie doit être traitée sansIELAI, dans le déalié de 30 jours à partir de la date de démande en garantie, s'il n'est pas prévu autrement entre le revendeur ou le service d'assistance autorisé et le consommateur.
En cas de return du produit (annulation du contrat de vente) le consommateur est tenu de returner tous éléments auxiliaires du produit y compris tous documents livrés avec le produit.
Le consommateur n'a pas le droit de demander le retour des pièces ou de parties du produit remplacées dans le cadre de la réparation.
Tout droit du consommateur lie à l'achat du produit n'est pas touché par lespresentes conditions de garantie.
Note: La réclamation du produit endommage pendant le transport est régie par le Code de réclamation du transporter.

Fabricant:

Jindrich Valenta - Concept

Vysokomytska 1800,565 01 Chocn

République tchèque
THU 4423660
