VIGI PS30 - Panneau solaire TP-LINK - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Panneau solaire pour systeme de surveillance
Marque	TP-Link
Modèle	VIGI PS30
Puissance nominale	30 W
Tension de sortie	12 V CC
Dimensions (approx.)	670 x 490 x 30 mm
Poids (approx.)	3,5 kg
Materiau du panneau	Silicium polycristallin
Certifications	CE, UE (2014/30, 2014/35, 2011/65, 2012/19)
Fonctions principales	Alimentation solaire, gestion de charge, compatibilite avec controleurs VIGI, supervision a distance via app VIGI
Utilisation prevue	Exterieur, pour camera de surveillance, points d'acces, ponts reseau
Indice de protection	IP65 (resistant a la poussiere et aux projections d'eau)
Garantie	Limitee, voir conditions sur le site TP-Link
Securite	Ne pas demonter, ne pas exposer au feu ou a des temperatures extremes, utiliser uniquement les accessoires fournis
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec, eviter les produits abrasifs
Pieces detachees et reparabilite	Contacter le service TP-Link pour toute reparation ou remplacement
Informations generales	Installation recommandee avec les controleurs VIGI ; suivre le guide d'installation fourni

FOIRE AUX QUESTIONS - VIGI PS30 TP-LINK

Comment installer le panneau solaire VIGI PS30 ?

Branchez le connecteur femelle a quatre broches au panneau solaire, puis connectez l'interface RJ45 aux peripheriques reseau (camera, point d'acces, etc.). Terminez la configuration rapide via l'application TP-Link VIGI.

Que faire si le voyant SYS du controleur est eteint ?

Le voyant SYS eteint indique une mise hors tension ou une carte systeme endommagee. Verifiez les connexions et contactez le support TP-Link si necessaire.

Pourquoi la LED LAN est-elle eteinte ?

La LED LAN eteinte signifie qu'il n'y a pas de connexion. Assurez-vous que le cable RJ45 est fermement branche au peripherique reseau.

Que signifie une LED PV eteinte ?

La LED PV eteinte indique que le panneau solaire n'est pas connecte ou fonctionne anormalement et ne produit pas d'electricite. Verifiez les connexions du panneau.

Comment resoudre un temps de fonctionnement court de la batterie ?

Verifiez que la batterie est correctement connectee, que le panneau solaire n'est pas obstrue et que la consommation electrique de l'equipement n'est pas trop elevee. Si necessaire, utilisez un panneau de puissance superieure.

Puis-je utiliser un autre chargeur que celui fourni ?

Non, utilisez uniquement le chargeur fourni par le fabricant pour eviter tout risque de dommage ou d'incendie.

L'appareil est-il adapte pour une utilisation avec des enfants ?

Non, cet equipement ne convient pas a une utilisation dans des endroits ou des enfants sont susceptibles d'etre presents.

Que faire si la batterie est endommagee ?

Ne remplacez pas la batterie par un type incorrect. Contactez le support TP-Link pour obtenir une batterie de rechange conforme.

Comment nettoyer le panneau solaire ?

Nettoyez avec un chiffon doux et sec. Evitez les produits chimiques ou abrasifs qui pourraient endommager la surface.

Ou trouver la declaration de conformite CE ?

La declaration CE de conformite originale est disponible sur le site https://www.tp-link.com/en/support/ce/.

MODE D'EMPLOI VIGI PS30 TP-LINK

Pour des instructions détaillées sur l'installation du produit, des dispositifs de charge et des fixations de câbles étanches, reportez-vous au guide d'installation inclus dans l'emballage.

*Il est recommandé d'utiliser des panneaux solaires VIGI avec les contrôleurs de système solaire VIGI.

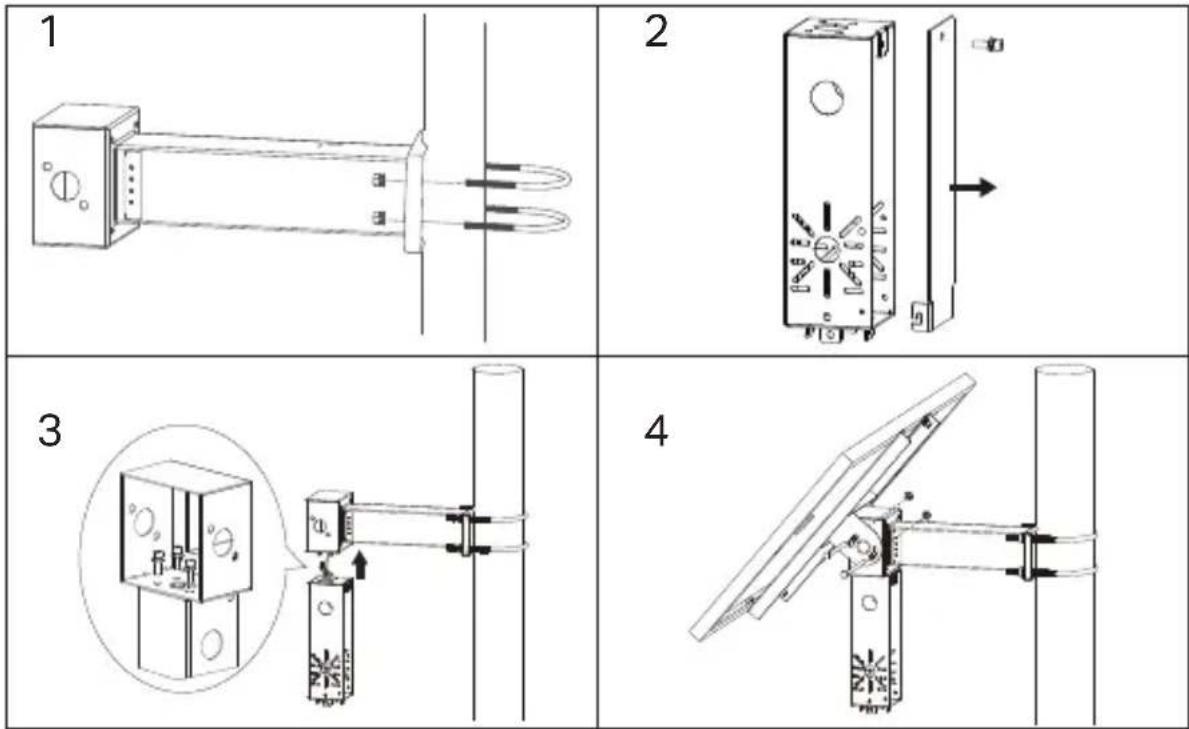

1. Installer le produit.

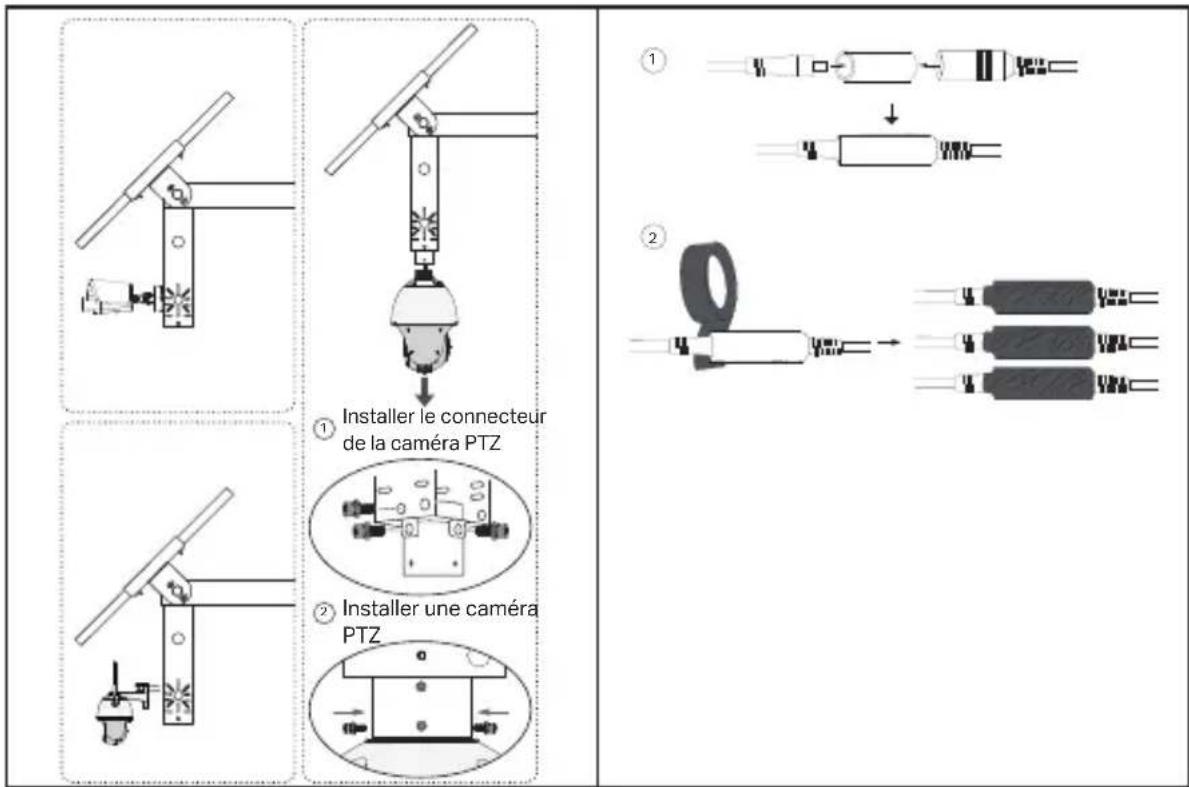

1. Installer les appareils de chargement.

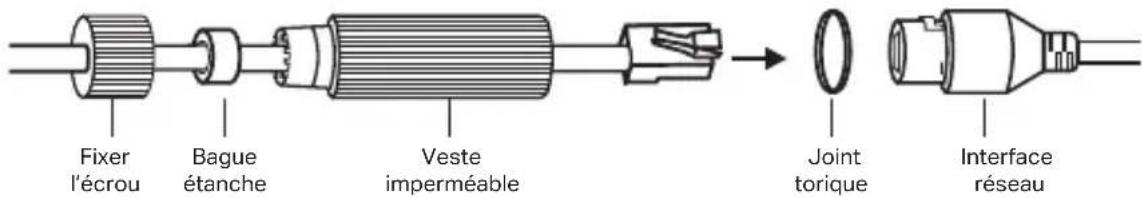

1. Installez des attaches de câbles étanches.

Configuration

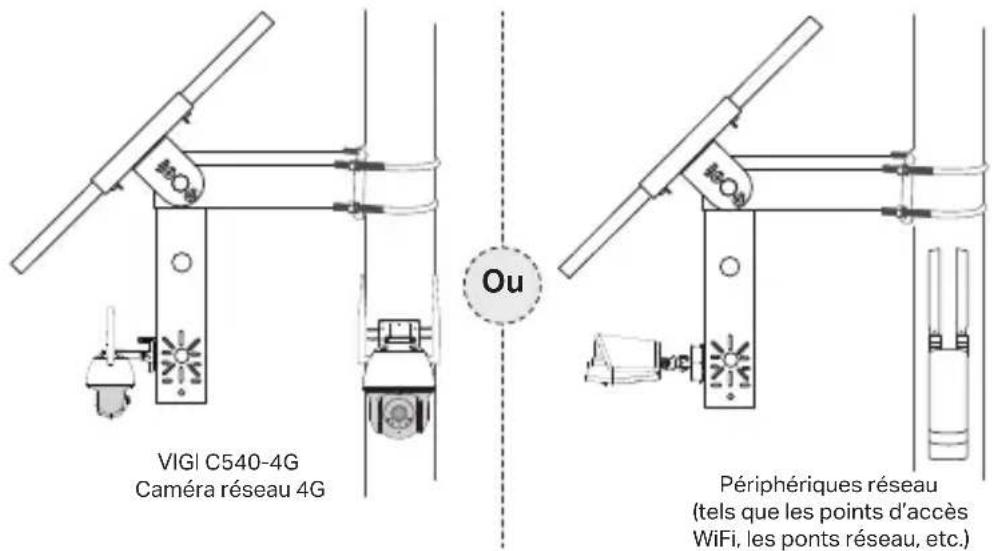

Voici une topologie de réseau typique pour le panneau solaire.

Étape 1. Connectez le connecteur femelle à quatre broches au panneau solaire. Étape 2. Connectez l'interface réseau RJ45 du panneau solaire aux périphériques réseau (tels que les points d'accès, les ponts et les caméras 4G). Étape 3. Suivez les instructions pour terminer la configuration rapide.

1. Téléchargez et installez la dernière application TP-Link VIGI.

Ou

1. Ouvrez l'application et connectez-vous avec votre identifiant TP-Link. Si vous n'avez pas de compte, inscrivez-vous d'abord.

2. Appuyez sur le bouton + en haut à droite et suivez les instructions de l'application pour ajouter le contrôleur du système solaire.

Étape 4. Terminé.

Le contrôleur de système solaire est ajouté à votre réseau et peut alimenter vos appareils. Vous pouvez contrôler et gérer le contrôleur via l'application VIGI à distance.

FAQ (Foire aux questions)

Q1. L'état du voyant du contrôleur est anormal.

• Le voyant SYS est éteint : il est peut-être hors tension ou la carte système est endommagée.
• La LED LAN est éteinte : il n'y a pas de connexion. Vérifiez si l'interface RJ45 est fermement connectée au périphérique réseau.
• La LED PV est éteinte : le panneau PV n'est pas connecté ou fonctionne anormalement et ne peut pas produire d'électricité.
• La LED BAT est éteinte : la batterie fonctionne anormalement.

Q2. Temps d'exécution du système et temps de surveillance courts.

• La carte de batterie est déconnectée : vérifiez si l'interface du panneau solaire est bien connectée et assurez-vous que le panneau solaire est en état de fonctionnement.
• Le panneau solaire est bloqué : vérifiez si le panneau solaire est bloqué par des objets étrangers ou si l'avant du panneau solaire est sale, ce qui affectera son efficacité de production d'électricité.
• Système d'équipement inefficace : confirmez la consommation électrique de l'équipement. Si la consommation électrique est importante, il est recommandé de la remplacer par un produit alimenté à l'énergie solaire avec des spécifications plus élevées.

Installazione

Informations de sécurité

- Ne pas tenter de démonter, réparer ou modifier l'appareil. Si vous avez besoin de service, veuillez nous

contacter.

• N'utilisez pas de chargeur ou de câble USB endommagé pour charger l'appareil.
• N'utilisez pas d'autres chargeurs que ceux recommandés.
• L'adaptateur doit être installé à proximité de l'équipement et doit être facilement accessible.
• Utilisez uniquement les alimentations fournies par le fabricant et dans l'emballage d'origine de ce produit. Si vous avez des questions, n'hésitez pas à nous contacter.
• Évitez de jeter une batterie dans le feu ou dans un four chaud, ou de l'écraser ou de la couper mécaniquement, car cela pourrait provoquer une explosion.
• Placez l'appareil avec sa surface inférieure vers le bas. Installez-le dans des endroits stables et évitez qu'il ne tombe.
• Gardez l'appareil à l'écart du feu ou des environnements chauds. NE PAS immerger dans l'eau ou tout autre liquide.
• Cet équipement ne convient pas à une utilisation dans des endroits où des enfants sont susceptibles d'être présents.

Merci de lire et de suivre les instructions de sécurité ci-dessus avant d'utiliser l'appareil. Nous ne pouvons garantir qu'aucun accident ou dommage ne se produira en raison d'un usage incorrect de l'appareil. Merci d'utiliser cet appareil avec précaution, le non respect des consignes de sécurité est à vos risques et périls.

MISE EN GARDE!

Risque d'explosion si la batterie est remplacée par un type incorrect et non conforme

AVERTISSEMENT!

Évitez de remplacer une batterie par un type incorrect qui pourrait mettre en échec une protection.

Évitez de jeter une batterie dans le feu ou dans un four chaud, ou de l'écraser ou de la couper mécaniquement, car cela pourrait entraîner une explosion.

Ne laissez pas une batterie dans un environnement à température extrêmement élevée pouvant entraîner une explosion ou une fuite de liquide ou de gaz inflammable.

Ne laissez pas une batterie soumise à une pression d'air extrêmement faible pouvant entraîner une explosion ou une fuite de liquide ou de gaz inflammable.

Garantie limitée TP-Link

Concerne les produits de marque TP-Link uniquement. Pour plus d'informations sur la période de garantie, les conditions et les procédures, veuillez visiter : www.tp-link.fr/support

CETTE GARANTIE VOUS DONNE DES DROITS SPECIFIQUES, ET VOUS POUVEZ AVOIR D'AUTRES DROITS QUI PEUVENT VARIER D'UN ETAT, D'UN PAYS OU D'UNE PROVINCE A UNE AUTRE.

DANS LES LIMITES DU DROIT LOCAL, CETTE GARANTIE ET LES VOIES DE RECOURS SONT EXCLUSIVES ET REMPLACENT TOUT AUTRES GARANTIES RECOURS ET CONDITIONS.

TP-Link garantit matériels marqués TP-Link, conditionnés dans un emballage original : contre les défauts matériels et les malfaçons, s'ils sont utilisés normalement et selon les prescriptions de TP-Link, pour une durée: inscrite sur l'emballage du produit ; à compter de la date d'achat par l'utilisateur final.

Italiano

TP-Link déclare par la présente que le système d'alimentation solaire est conforme aux exigences essentielles et aux autres dispositions pertinentes des directives 2014/30/UE, 2014/35/UE, 2011/65/UE et (UE)2015/863.

La déclaration CE de conformité originelle peut être trouvée à l'adresse https://www.tp-link.com/en/support/ce/.

Panneau solaire

TP-Link par la présente déclare que cet appareil est conforme aux exigences essentielles et autres dispositions pertinentes des directives 2012/19/UE.
