VIGI SP9030 - Panneau solaire TP-LINK - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Panneau solaire
Marque	TP-Link
Modèle	VIGI SP9030
Utilisation	Alimentation de caméras de surveillance extérieures et périphériques réseau
Connectivité électrique	Connecteur femelle à 4 broches
Connectivité réseau	Interface RJ45
Installation	Fixations de câbles étanches incluses
Compatibilité	Contrôleurs système solaire VIGI
Application de gestion	TP-Link VIGI (iOS/Android)
Indicateurs LED	SYS, LAN, PV, BAT (sur le contrôleur)
Sécurité	Ne pas démonter, éviter le feu et l'immersion
Garantie	Garantie limitée TP-Link (voir site officiel)
Certifications	CE, RoHS, directives 2014/30/UE, 2014/35/UE, 2011/65/UE
Contenu du colis	Panneau solaire, câbles, attaches de câbles étanches
Notice disponible en	Français, Anglais, Allemand, Espagnol, etc.
Entretien	Nettoyer la surface pour éviter les obstructions
Réparabilité	Non réparable par l'utilisateur, contacter le support

FOIRE AUX QUESTIONS - VIGI SP9030 TP-LINK

L'état du voyant du contrôleur est anormal, que faire ?

Vérifiez les LED : SYS éteint : hors tension ou carte système endommagée. LAN éteint : pas de connexion RJ45. PV éteint : panneau non connecté ou anormal. BAT éteint : batterie anormale. Consultez la notice pour les détails.

Pourquoi le temps d'exécution du système est-il court ?

Causes possibles : carte de batterie déconnectée, panneau solaire obstrué ou sale, ou équipement trop énergivore. Vérifiez les connexions et nettoyez le panneau.

Comment installer le panneau solaire VIGI SP9030 ?

Suivez le guide d'installation : fixez le panneau avec les attaches de câbles étanches, connectez le connecteur femelle 4 broches et l'interface RJ45 aux périphériques réseau. Utilisez l'application VIGI pour configurer le contrôleur.

Quels appareils puis-je alimenter avec ce panneau solaire ?

Il est conçu pour alimenter des caméras de surveillance extérieures (notamment PTZ) et des périphériques réseau comme des points d'accès WiFi ou des ponts réseau, via un contrôleur solaire VIGI.

Le panneau solaire est-il étanche ?

Oui, il est conçu pour une utilisation en extérieur. Utilisez les attaches de câbles étanches fournies pour sécuriser les connexions et éviter l'infiltration d'eau.

Comment connecter le panneau au contrôleur solaire ?

Branchez le connecteur femelle à 4 broches du panneau sur le contrôleur. Assurez-vous que la connexion est ferme et étanche.

Que faire si le voyant PV du contrôleur est éteint ?

Cela indique que le panneau solaire n'est pas connecté ou fonctionne anormalement. Vérifiez le câblage et assurez-vous que le panneau reçoit suffisamment de lumière solaire.

Puis utiliser le panneau avec d'autres marques de contrôleurs ?

Il est recommandé d'utiliser des contrôleurs système solaire VIGI pour une compatibilité et des performances optimales. L'utilisation avec d'autres marques peut ne pas être prise en charge.

Comment nettoyer le panneau solaire ?

Nettoyez la surface avec un chiffon doux et de l'eau savonneuse. Évitez les produits abrasifs qui pourraient rayer le panneau et réduire son efficacité.

Quelle est la durée de vie de la batterie associée ?

La batterie (non incluse avec le panneau) a une durée de vie dépendant de l'utilisation et des cycles de charge. Suivez les recommandations du contrôleur solaire VIGI pour maximiser sa longévité.

MODE D'EMPLOI VIGI SP9030 TP-LINK

Pour des instructions détaillées sur l'installation du produit, des dispositifs de charge et des fixations de câbles étanches, reportez-vous au guide d'installation inclus dans l'emballage.

*Il est recommandé d'utiliser des panneaux solaires VIGI avec les contrôleurs de système solaire VIGI.

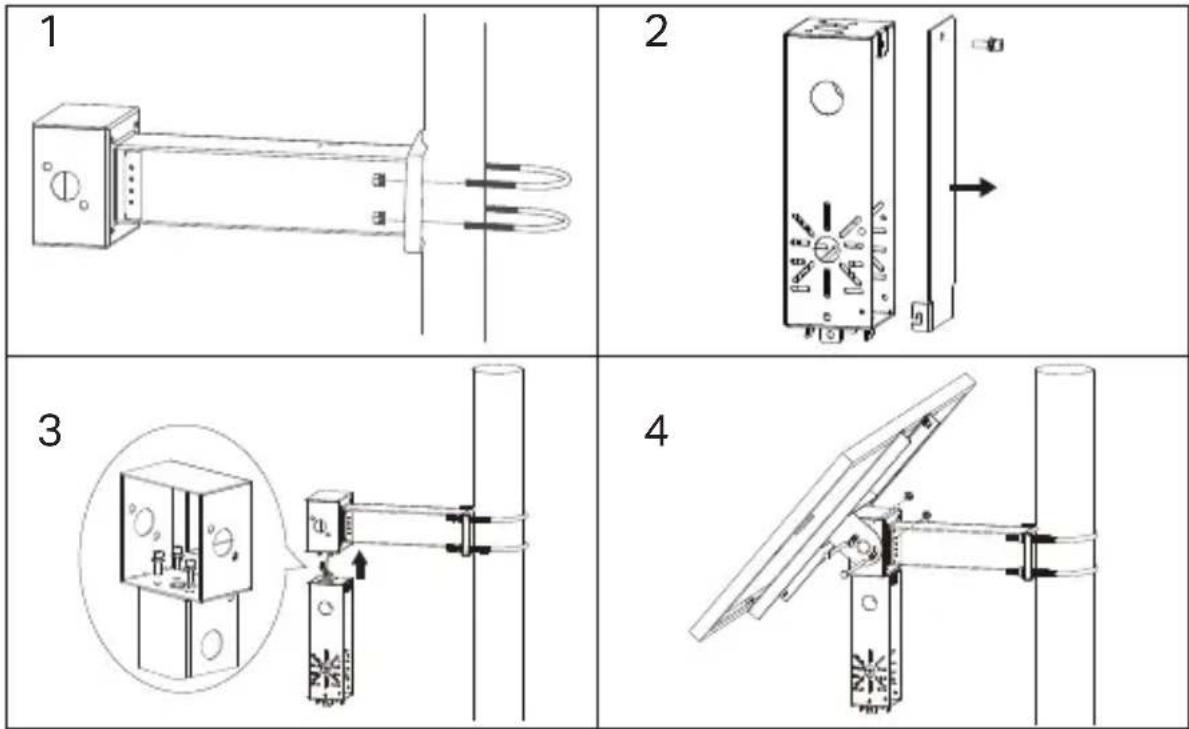

1. Installer le produit.

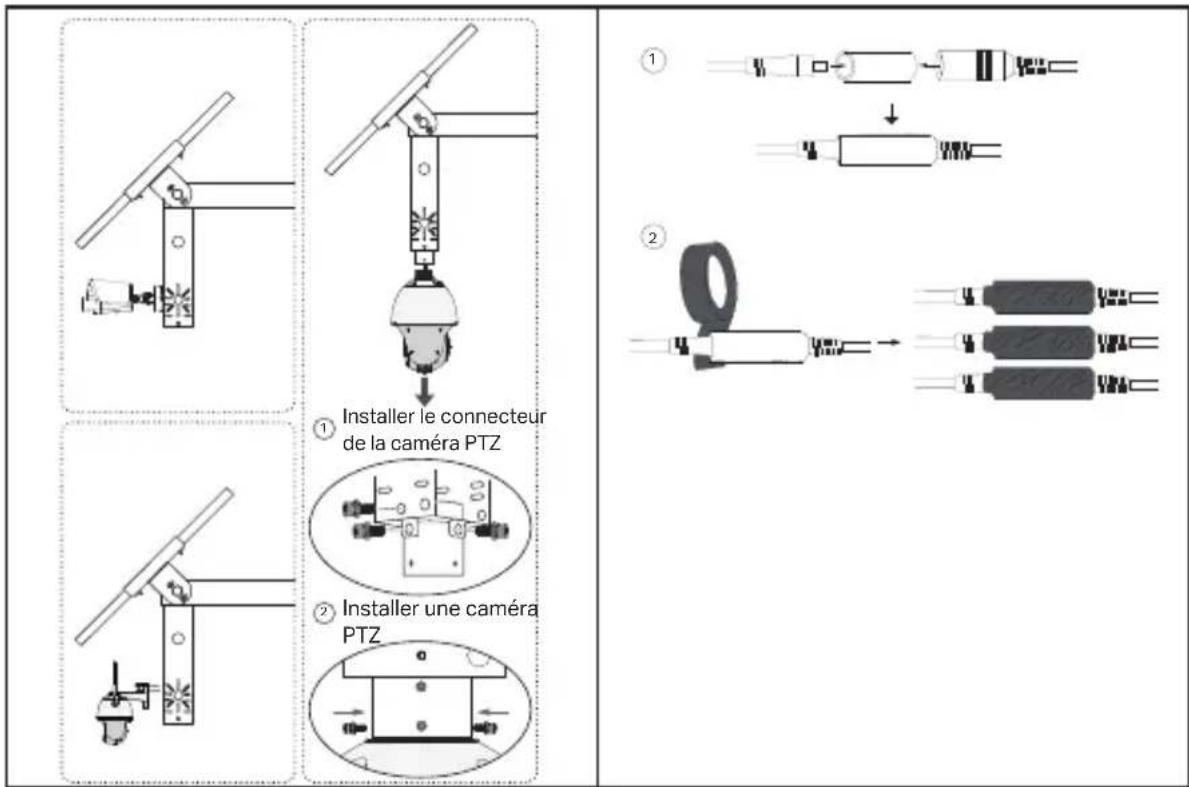

1. Installer les appareils de chargement.

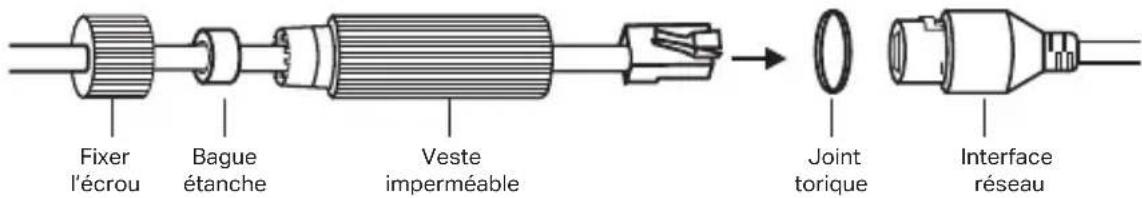

1. Installez des attaches de câbles étanches.

Configuration

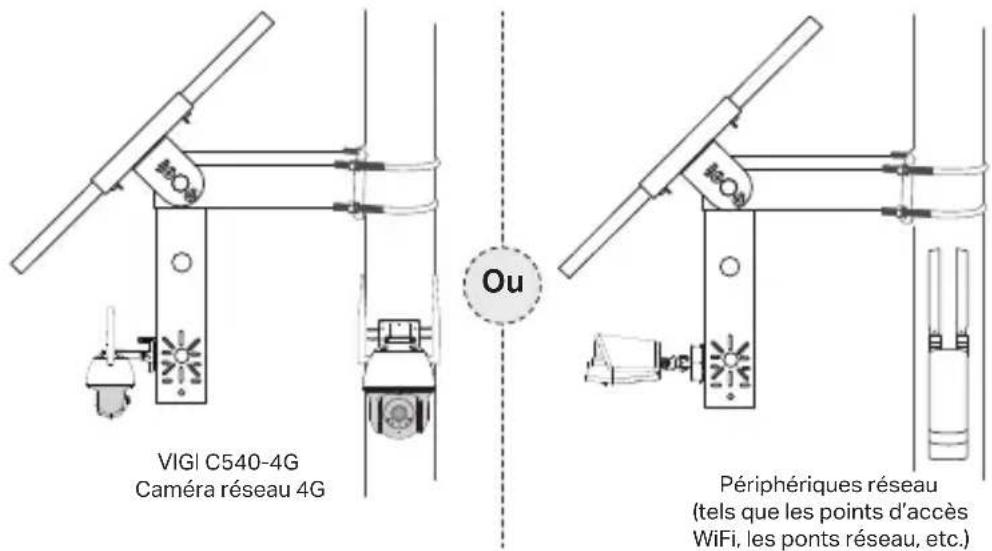

Voici une topologie de réseau typique pour le panneau solaire.

Étape 1. Connectez le connecteur femelle à quatre broches au panneau solaire. Étape 2. Connectez l'interface réseau RJ45 du panneau solaire aux périphériques réseau (tels que les points d'accès, les ponts et les caméras 4G). Étape 3. Suivez les instructions pour terminer la configuration rapide.

1. Téléchargez et installez la dernière application TP-Link VIGI.

Ou

1. Ouvrez l'application et connectez-vous avec votre identifiant TP-Link. Si vous n'avez pas de compte, inscrivez-vous d'abord.
2. Appuyez sur le bouton + en haut à droite et suivez les instructions de l'application pour ajouter le contrôleur du système solaire.

Étape 4. Terminé.

Le contrôleur de système solaire est ajouté à votre réseau et peut alimenter vos appareils. Vous pouvez contrôler et gérer le contrôleur via l'application VIGI à distance.

FAQ (Foire aux questions)

Q1. L'état du voyant du contrôleur est anormal.

• Le voyant SYS est éteint : il est peut-être hors tension ou la carte système est endommagée.
• La LED LAN est éteinte : il n'y a pas de connexion. Vérifiez si l'interface RJ45 est fermement connectée au périphérique réseau.
• La LED PV est éteinte : le panneau PV n'est pas connecté ou fonctionne anormalement et ne peut pas produire d'électricité.
• La LED BAT est éteinte : la batterie fonctionne anormalement.

Q2. Temps d'exécution du système et temps de surveillance courts.

• La carte de batterie est déconnectée : vérifiez si l'interface du panneau solaire est bien connectée et assurez-vous que le panneau solaire est en état de fonctionnement.
• Le panneau solaire est bloqué : vérifiez si le panneau solaire est bloqué par des objets étrangers ou si l'avant du panneau solaire est sale, ce qui affectera son efficacité de production d'électricité.
• Système d'équipement inefficace : confirmez la consommation électrique de l'équipement. Si la consommation électrique est importante, il est recommandé de la remplacer par un produit alimenté à l'énergie solaire avec des spécifications plus élevées.

Installazione

Informations de sécurité

- Ne pas tenter de démonter, réparer ou modifier l'appareil. Si vous avez besoin de service, veuillez nous

contacter.

• N'utilisez pas de chargeur ou de câble USB endommagé pour charger l'appareil.
• N'utilisez pas d'autres chargeurs que ceux recommandés.
• L'adaptateur doit être installé à proximité de l'équipement et doit être facilement accessible.
• Utilisez uniquement les alimentations fournies par le fabricant et dans l'emballage d'origine de ce produit. Si vous avez des questions, n'hésitez pas à nous contacter.
• Évitez de jeter une batterie dans le feu ou dans un four chaud, ou de l'écraser ou de la couper mécaniquement, car cela pourrait provoquer une explosion.
• Placez l'appareil avec sa surface inférieure vers le bas. Installez-le dans des endroits stables et évitez qu'il ne tombe.
• Gardez l'appareil à l'écart du feu ou des environnements chauds. NE PAS immerger dans l'eau ou tout autre liquide.
• Cet équipement ne convient pas à une utilisation dans des endroits où des enfants sont susceptibles d'être présents.

Merci de lire et de suivre les instructions de sécurité ci-dessus avant d'utiliser l'appareil. Nous ne pouvons garantir qu'aucun accident ou dommage ne se produira en raison d'un usage incorrect de l'appareil. Merci d'utiliser cet appareil avec précaution, le non respect des consignes de sécurité est à vos risques et périls.

MISE EN GARDE!

Risque d'explosion si la batterie est remplacée par un type incorrect et non conforme

AVERTISSEMENT!

Évitez de remplacer une batterie par un type incorrect qui pourrait mettre en échec une protection.

Évitez de jeter une batterie dans le feu ou dans un four chaud, ou de l'écraser ou de la couper mécaniquement, car cela pourrait entraîner une explosion.

Ne laissez pas une batterie dans un environnement à température extrêmement élevée pouvant entraîner une explosion ou une fuite de liquide ou de gaz inflammable.

Ne laissez pas une batterie soumise à une pression d'air extrêmement faible pouvant entraîner une explosion ou une fuite de liquide ou de gaz inflammable.

Garantie limitée TP-Link

Concerne les produits de marque TP-Link uniquement. Pour plus d'informations sur la période de garantie, les conditions et les procédures, veuillez visiter : www.tp-link.fr/support

CETTE GARANTIE VOUS DONNE DES DROITS SPECIFIQUES, ET VOUS POUVEZ AVOIR D'AUTRES DROITS QUI PEUVENT VARIER D'UN ETAT, D'UN PAYS OU D'UNE PROVINCE A UNE AUTRE.

DANS LES LIMITES DU DROIT LOCAL, CETTE GARANTIE ET LES VOIES DE RECOURS SONT EXCLUSIVES ET REMPLACENT TOUT AUTRES GARANTIES RECOURS ET CONDITIONS.

TP-Link garantit matériels marqués TP-Link, conditionnés dans un emballage original : contre les défauts matériels et les malfaçons, s'ils sont utilisés normalement et selon les prescriptions de TP-Link, pour une durée: inscrite sur l'emballage du produit ; à compter de la date d'achat par l'utilisateur final.

Italiano

TP-Link déclare par la présente que le système d'alimentation solaire est conforme aux exigences essentielles et aux autres dispositions pertinentes des directives 2014/30/UE, 2014/35/UE, 2011/65/UE et (UE)2015/863.

La déclaration CE de conformité originelle peut être trouvée à l'adresse https://www.tp-link.com/en/support/ce/.

Panneau solaire

TP-Link par la présente déclare que cet appareil est conforme aux exigences essentielles et autres dispositions pertinentes des directives 2012/19/UE.
