MANUAL DE UTILIZADOR VIGI SP9030 TP-LINK

Para obter instruções pormenorizadas sobre a instalação do produto, dos dispositivos de carga e das fixações de cabos à prova de água, consulte o Guia de Instalação incluído na embalagem.

*Recomenda-se a utilização dos colectores solares VIGI com os controladores do sistema solar VIGI.

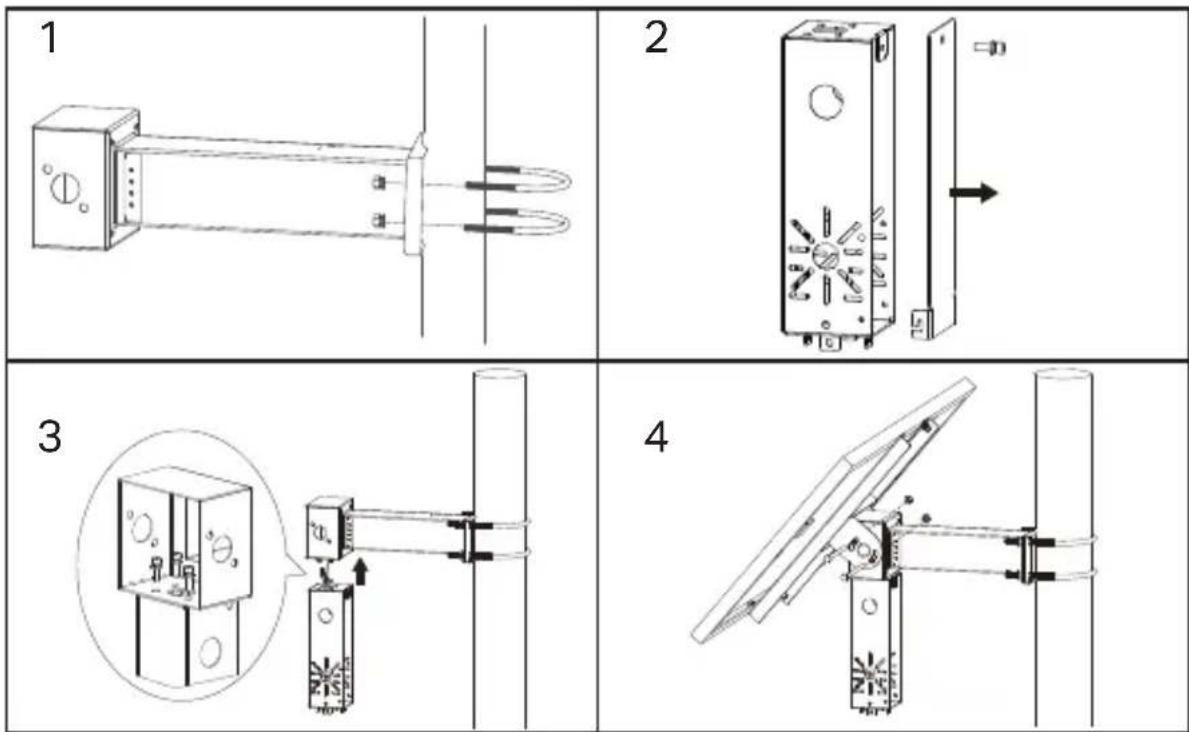

1. Instale o produto.

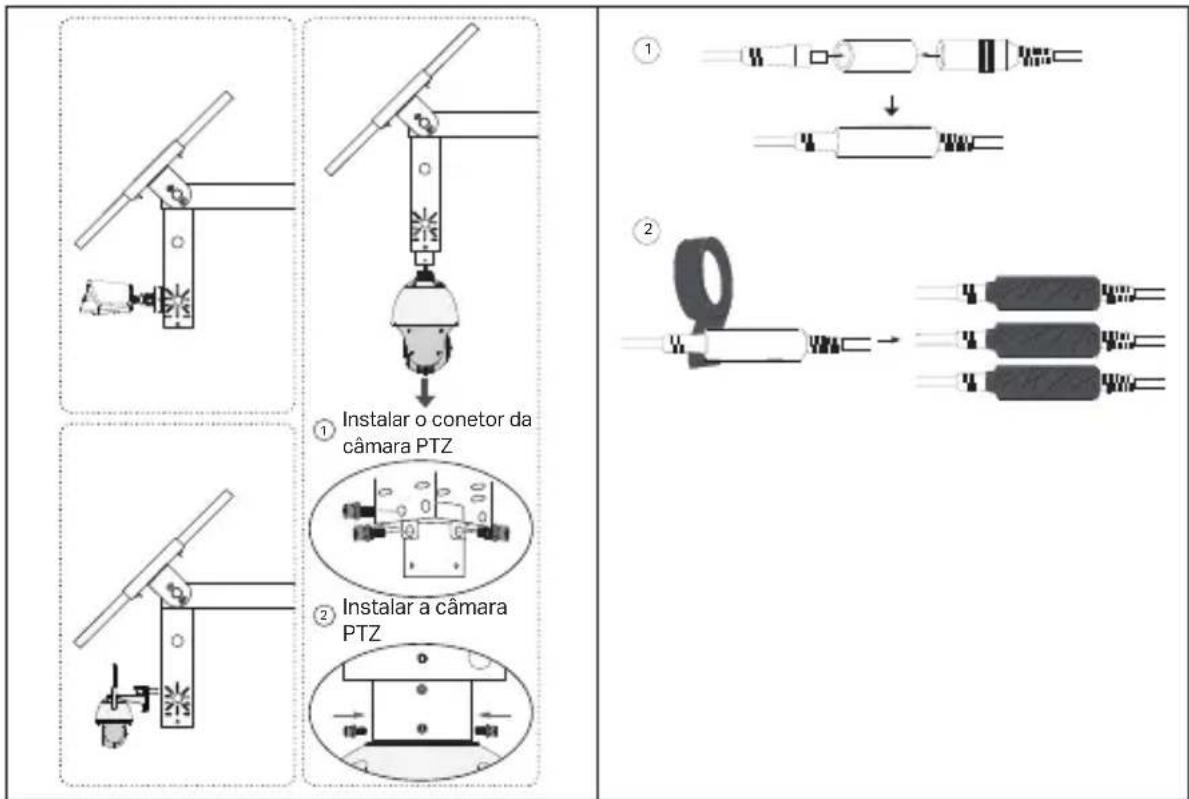

1. Instale os dispositivos de carga.

1. Instale as fixações de cabos à prova de água.

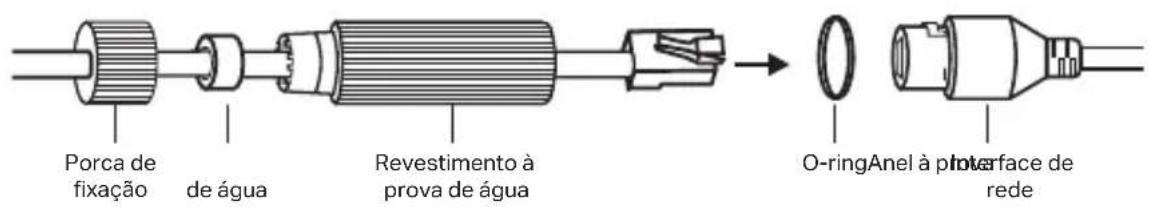

Porca de fixação de água Revestimento à prova de água O-ring Anel à porterface de rede

Configuração

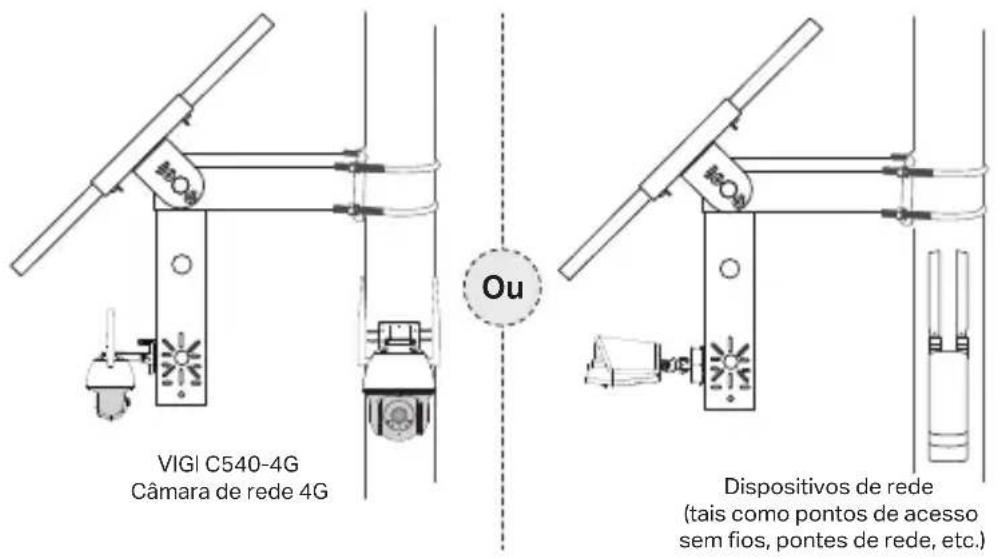

Aqui está uma topologia de rede típica para o painel solar.

VIGI C540-4G Câmara de rede 4G Ou Dispositivos de rede (tais como pontos de acesso sem fios, pontes de rede, etc.)

Passo 1. Ligar o conetor fêmea de quatro pinos ao painel solar.

Passo 2. Ligar a interface de rede RJ45 do painel fotovoltaico aos dispositivos de rede (tais como pontos de acesso, pontes e câmaras 4G).

Passo 3. Siga as instruções para concluir a configuração rápida.

1. Descarregue e instale a aplicação TP-Link VIGI mais recente.

Ou

1. Abra a aplicação e inicie sessão com a sua ID TP-Link. Se não tiver uma conta, registe-se primeiro.
2. Toque no botão + no canto superior direito e siga as instruções da aplicação para adicionar o controlador do sistema solar.

Passo 4. Já está.

O controlador do sistema solar é adicionado à sua rede e pode fornecer energia aos seus dispositivos. Pode controlar e gerir remotamente o controlador através da aplicação VIGI.

FAQ (Perguntas mais frequentes)

Q1. O estado do LED do controlador é anormal.

• O LED SYS está desligado: Pode estar sem energia ou a placa de sistema está danificada.
• O LED LAN está desligado: Não existe qualquer ligação. Verifique se a interface RJ45 está firmemente ligada ao dispositivo de rede.
• O LED FV está desligado: O painel fotovoltaico não está ligado ou funciona de forma anormal e não consegue gerar eletricidade.
• O LED BAT está desligado: A bateria está a funcionar de forma anormal.

Q2. Tempo de funcionamento curto do sistema e tempo de monitorização curto

• A placa da bateria está desligada: Verifique se a interface do painel solar está bem ligada e certifique-se de que o painel solar está em condições de funcionamento.
• O painel solar está bloqueado: Verificar se o painel solar está bloqueado por objectos estranhos ou se a parte frontal do painel solar está suja, o que afectará a sua eficiência de produção de energia.
• Sistema de equipamento ineficiente: Confirmar o consumo de energia do equipamento. Se o consumo de energia for elevado, recomenda-se a sua substituição por um produto alimentado a energia solar com uma especificação mais elevada.

Installatie

Para obter instruções detalhadas sobre a instalação do produto, dispositivos de carga e conexões de cabos à prova d'água, consulte o Guia de Instalação incluído na embalagem.

* Recomenda-se a utilização dos coletores solares VIGI com os controladores do sistema solar VIGI.

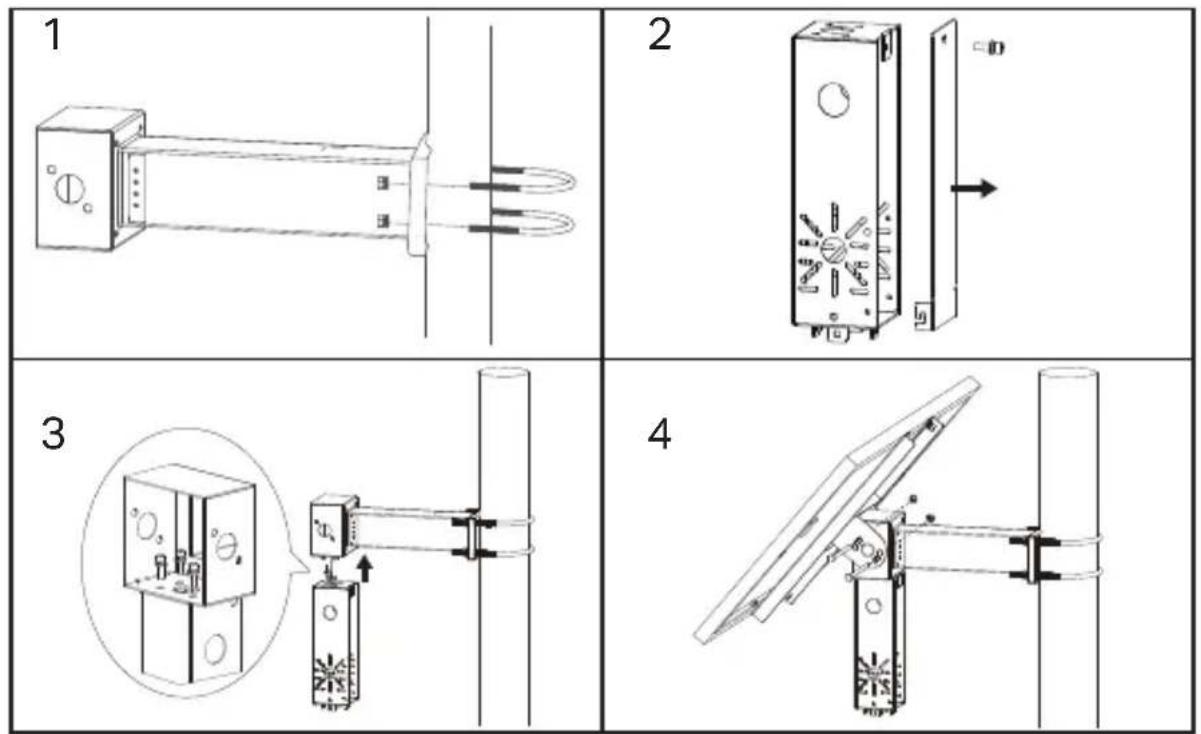

1. Instale o produto.

1. Instale acessórios de cabos à prova d'água.

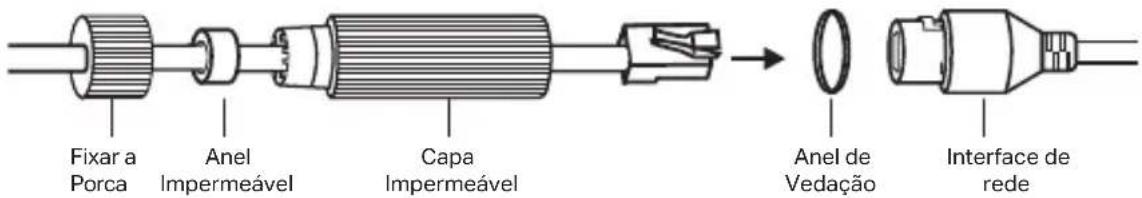

Fixar a Porca Anel Impermeável Capa Impermeável Anel de Vedação Interface de rede

Configuração

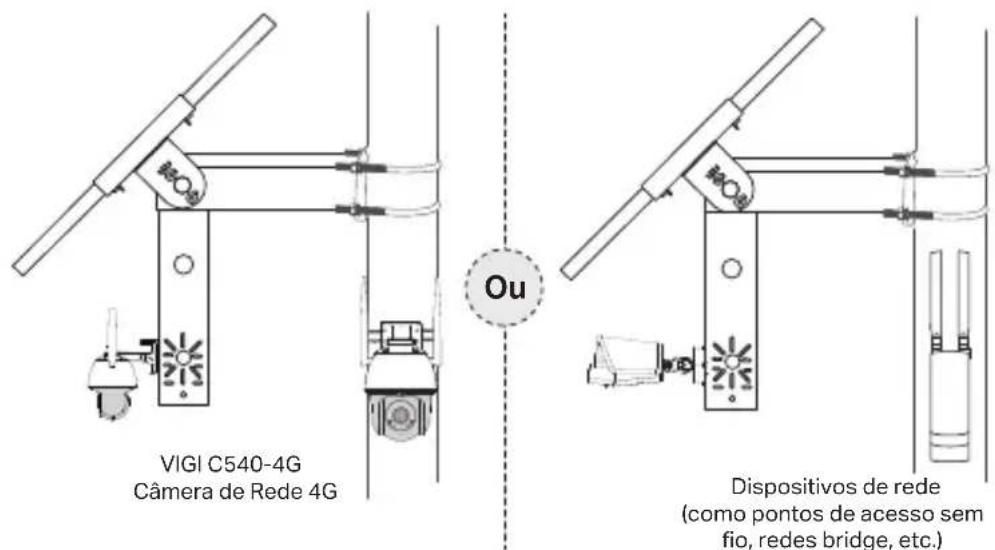

Aqui está uma topologia de rede típica para o painel solar.

VIGI C540-4G Câmera de Rede 4G Ou Dispositivos de rede (como pontos de acesso sem fio, redes bridge, etc.)

Etapa 1. Conecte o conector fêmea de quatro pinos ao painel solar.

Etapa 2. Conecte a interface de rede RJ45 do painel solar aos dispositivos de rede (como pontos de acesso, bridges e câmeras 4G).

Etapa 3. Siga as instruções para concluir a Configuração Rápida.

1. Baixe e instale o aplicativo TP-Link VIGI mais recente.

Ou

1. Abra o aplicativo e faça login com seu TP-Link ID. Se você não tem uma conta, cadastre-se primeiro.

2. Toque no botão + no canto superior direito e siga as instruções da aplicação para adicionar o controlador do sistema solar.

Etapa 4. Concluído.

O controlador do sistema solar é adicionado à sua rede e pode fornecer energia aos seus dispositivos. Pode controlar e gerir remotamente o controlador através da aplicação VIGI.

FAQ (Perguntas Frequentes)

Q1. O status do LED do controlador está anormal.

• O LED SYS está apagado: Pode estar sem energia ou a placa do sistema está danificada.
• O LED LAN está apagado: Não há conexão. Verifique se a interface RJ45 está firmemente conectada ao dispositivo de rede.
• O LED PV está apagado: O painel fotovoltaico não está conectado ou funciona de forma anormal e não pode gerar eletricidade.
• O LED BAT está apagado: A bateria está funcionando de forma anormal.

Q2. Curto tempo de execução do sistema e curto tempo de monitoramento

• A placa da bateria está desconectada: Verifique se a interface do painel solar está bem conectada e certifique-se de que o painel solar esteja em condições de funcionamento.
• O painel solar está bloqueado: Verifique se o painel solar está bloqueado por objetos estranhos ou se a frente do painel solar está suja, o que afetará sua eficiência de geração de energia.
• Sistema de equipamento ineficiente: Confirme o consumo de energia do equipamento. Se o consumo de energia for grande, recomenda-se substituí-lo por um produto movido a energia solar com especificações superiores.

Kurulum

Informação de Segurança

• Não tente abrir, reparar ou modificar o dispositivo. Se precisar de alguma assistência, entre em contato.
• Não utilize um carregador ou cabo USB danificado para carregar o dispositivo.
• Não utilizar outros carregadores para além dos recomendados.

• o adaptador deve ser instalado perto do equipamento e deve ser facilmente acessível.

• Utilize apenas fontes de alimentação fornecidas pelo fabricante e que se encontrem na embalagem original deste produto. Se tiver alguma dúvida, não hesite em contactar-nos.

• Evite deitar uma pilha ao fogo ou a um forno quente, ou esmagar ou cortar mecanicamente uma pilha, pois isso pode provocar uma explosão.
• Coloque o aparelho com a superfície inferior virada para baixo. Instale-o em locais estáveis e Evite a sua queda.
• Mantenha o aparelho afastado do fogo ou de ambientes quentes. Não mergulhe em água ou em qualquer outro líquido.
• Este equipamento não é adequado para ser utilizado em locais onde seja provável a presença de crianças.

Por favor leia e siga as instruções de segurança acima quando operar o dispositivo. Não é garantido que acidentes ou estragos possam ocorrer devido à utilização incorreta do produto. Por favor utilize este produto corretamente.

CUIDADO!

Risco de explosão se a bateria for substituída por um tipo incorrecto

CUIDADO!

Evite a substituição de uma pilha por uma de tipo incorreto que possa anular uma proteção.

Evite deitar uma pilha ao fogo ou a um forno quente, ou esmagar ou cortar mecanicamente uma pilha, o que pode resultar numa explosão.

Não deixe uma bateria num ambiente com temperaturas extremamente elevadas, que podem provocar uma explosão ou a fuga de líquidos ou gases inflamáveis.

Não deixe uma bateria sujeita a uma pressão de ar extremamente baixa que possa resultar numa explosão ou na fuga de líquido ou gás inflamável.

Garantia Limitada de Produto TP-Link

Apenas para Produtos da Marca TP-Link. Para obter informações sobre o período de garantia, política e procedimentos, visite https://www.tp-link.com/pt/support

ESTA GARANTIA DÁ-LHE DIREITOS LEGAIS ESPECÍFICOS E PODERÁ TER OUTROS DIREITOS QUE VARIAM ENTRE ESTADOS (OU ENTRE PAÍSES OU PROVÍNCIAS).

ATÉ AO LIMITE PERMITIDO PELA LEI LOCAL, ESTA GARANTIA E OS RECURSOS ESTABELECIDOS NELA SÃO EXCLUSIVOS E SUBSTITUEM TODAS AS OUTRAS GARANTIAS, RECURSOS E CONDIÇÕES.

A TP-Link fornece garantia a qualquer produto da marca TP-Link contido na embalagem original do produto, contra qualquer defeito nos materiais e construção, quando o mesmo é utilizado em condições normais e de acordo com as orientações fornecidas pela TP-Link, por um período definido pelo do serviço de apoio local a partir da data de compra pelo utilizador final.

Nederlands

A TP-Link declara que este sistema de alimentação eléctrica está em conformidade com os requisitos essenciais e outras disposições das Diretivas 2014/30/UE, 2014/35/UE, 2011/65/UE e (UE)2015/863.

A declaração original de conformidade UE pode ser encontrada em https://www.tp-link.com/en/support/ce/.

Painel solar

A TP-Link declara que este sistema de alimentação eléctrica está em conformidade com os requisitos essenciais e outras disposições das Diretivas 2012/19/UE.
