사용 설명서 VIGI SP9030 TP-LINK

제품 설치, 전원 장치, 방수 케이블 부속품에 대한 자세한 지침은 패키지에 포함된 설치 가이드를 참조하세요.

*VIGI 태양광 시스템 컨트롤러와 함께 VIGI 태양광 패널을 사용하시길 권장합니다.

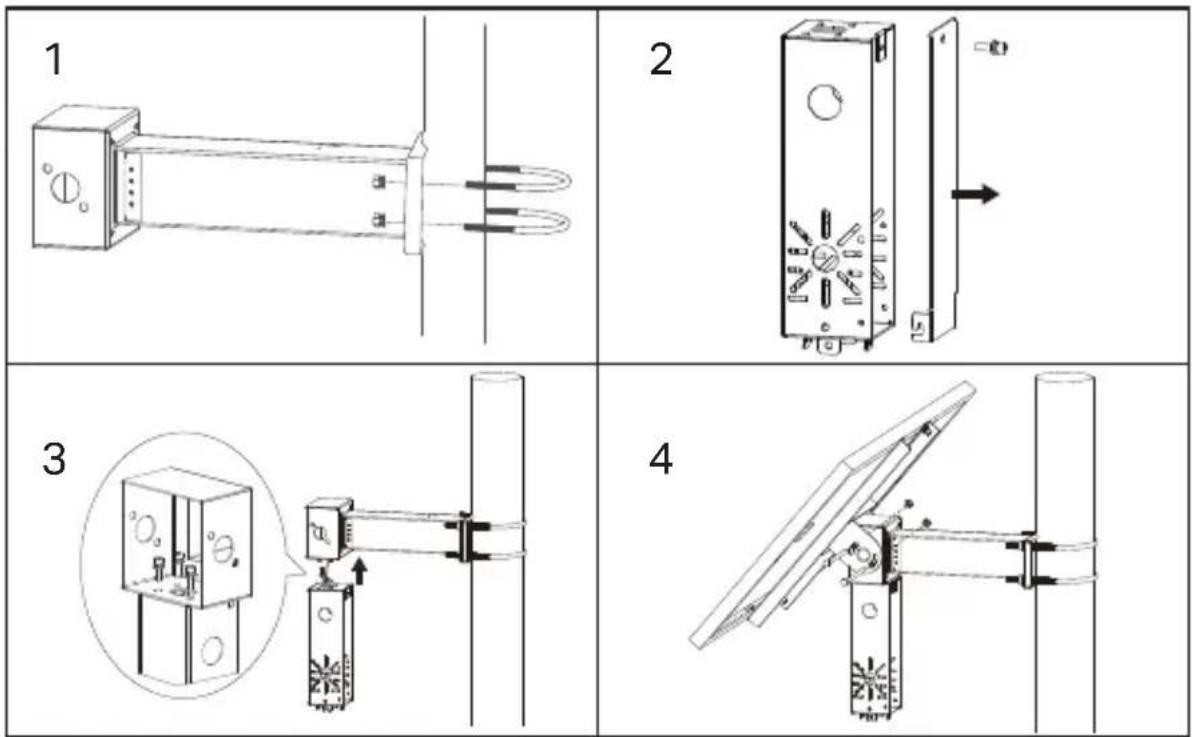

1. 제품 설치

1 2 3 4

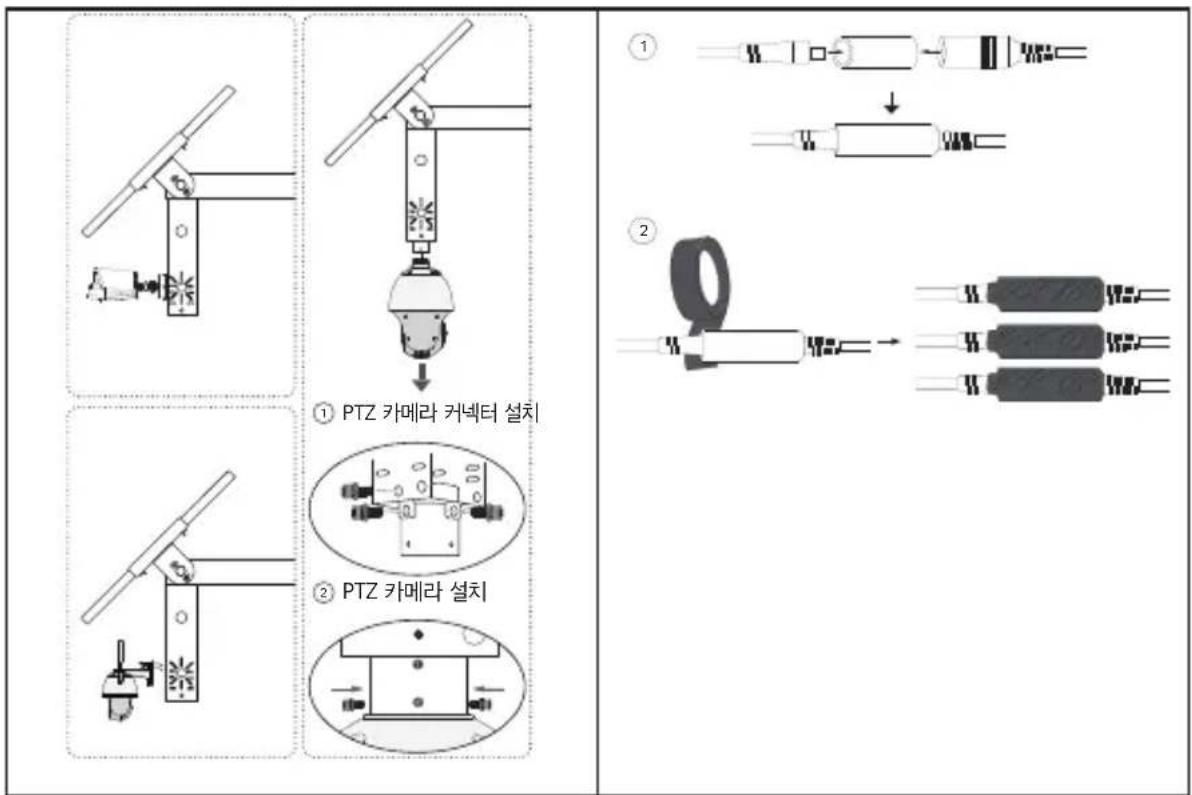

2.부하 장치 설치


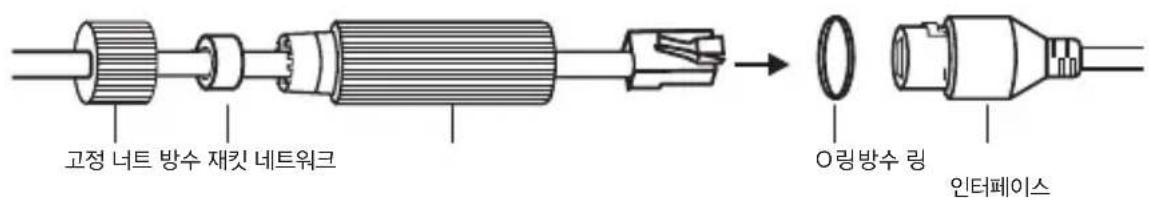

1. 방수 케이블 부속품을 설치합니다.

고정 너트 방수 재킷 네트워크 O링방수 링 인터페이스

구성

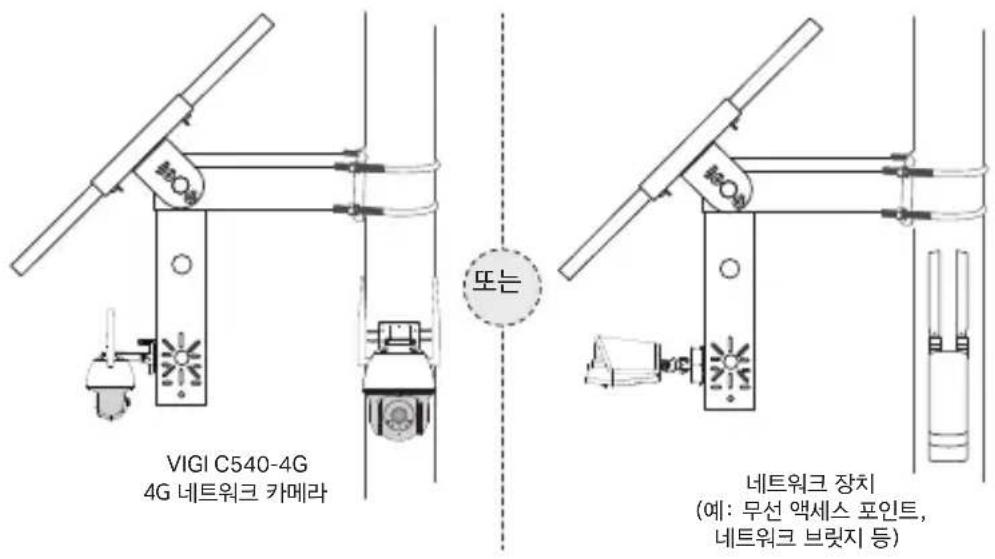

다음은 태양광 패널의 일반적인 네트워크 토풀로지입니다.

VIGI C540-4G 4G 네트워크 카메라 또는 네트워크 장치 (예: 무선 액세스 포인트, 네트워크 브릿지 등)

1단계. 4핀 암 커넥터를 태양광 패널에 연결합니다.

2단계. 태양광 패널의 RJ45 네트워크 인터페이스를 네트워크 장치(예: 액세스 포인트, 브릿지 및 4G 카메라)에 연결합니다.

3단계. 지침에 따라 빠른 설정을 완료합니다.

1. 최신 TP-Link VIGI 앱 다운로드 및 설치

또는

1. 앱을 열고 TP-Link ID로 로그인합니다. 계정이 없다면 먼저 계정을 생성합니다.
   3.오른쪽 상단의 + 버튼을 탑하고 앱 안내에 따라 태양광 시스템 컨트롤러를 추가합니다.

4단계. 완료

태양광 시스템 컨트롤러가 네트워크에 추가되어 장치에 전원을 공급할 수 있습니다. VIGI 앱을 통해 컨트롤러를 원격으로 제어하고 관리할 수 있습니다.

FAQ(자주 묻는 질문)

Q1. 컨트롤러 LED 상태에 문제가 생겼습니다.

• SYS LED가 꺼짐: 전원이 꺼졌거나 시스템 보드가 손상되었을 수 있습니다.
• LAN LED가 꺼짐: 연결되지 않았습니다. RJ45 인터페이스가 네트워크 장치에 단단히 연결되어 있는지 확인하십시오.
• PV LED가 꺼짐: PV 패널이 연결되지 않았거나 작동에 문제가 발생하여 전기를 생성할 수 없습니다.
• BAT LED가 꺼짐:배터리 작동에 문제가 있습니다.

Q2. 짧은 런타임 시스템 및 짧은 모니터링 시간

• 배터리 보드의 연결이 해제되었습니다. 태양광 패널 인터페이스가 잘 연결되어 있는지 확인하고 태양광 패널이 정상적으로 작동하고 있는지 확인하십시오.
• 태양광 패널 작동 문제: 태양광 패널이 이물질로 막혀 있는지, 태양광 패널 전면이 더러워져 발전 효율에 영향을 주는지 확인하십시오.
• 비효율적인 장비 시스템: 장비의 전력 소비를 확인하십시오. 소비전력이 큰 경우 더 높은 사양의 태양광 제품으로 교체하는 것이 좋습니다.
