MANUALE UTENTE VIGI SP9030 TP-LINK

Per istruzioni dettagliate sull'installazione del prodotto, dispositivi di carico e accessori per cavi impermeabili, consulta la Guida all'installazione inclusa nella confezione.

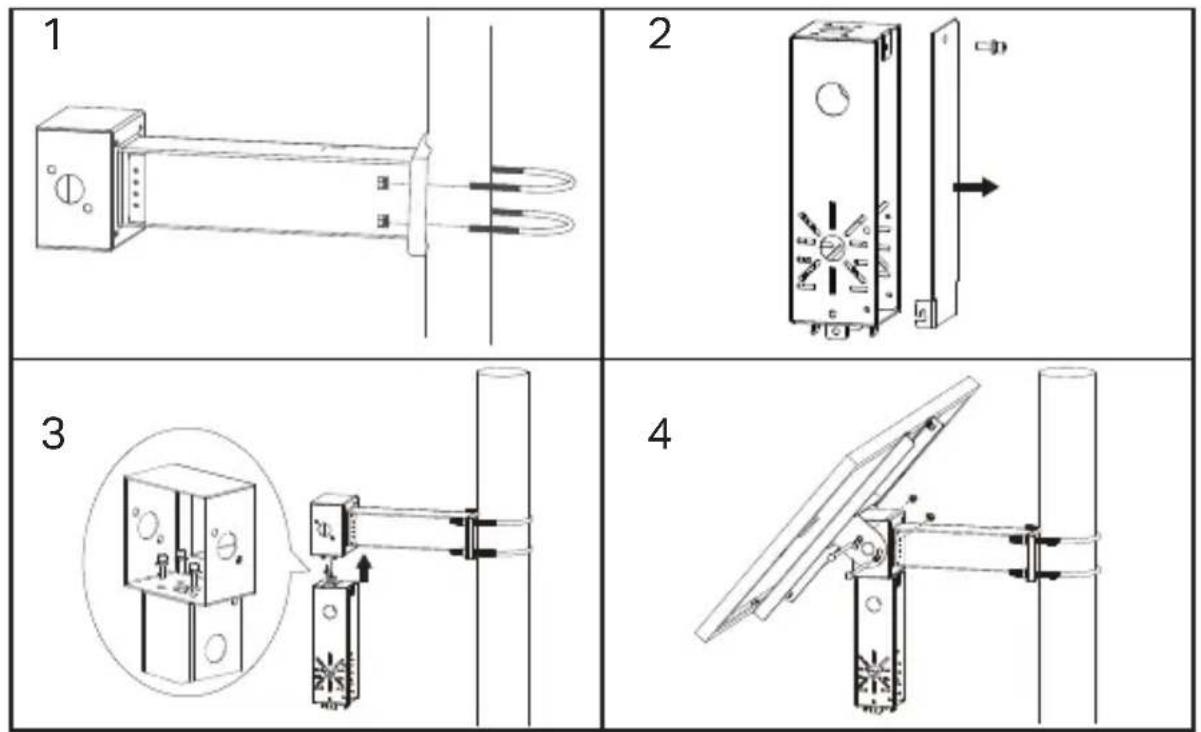

*Si consiglia di utilizzare i pannelli solari VIGI con i controller del sistema solare VIGI. 1. Installa il prodotto.

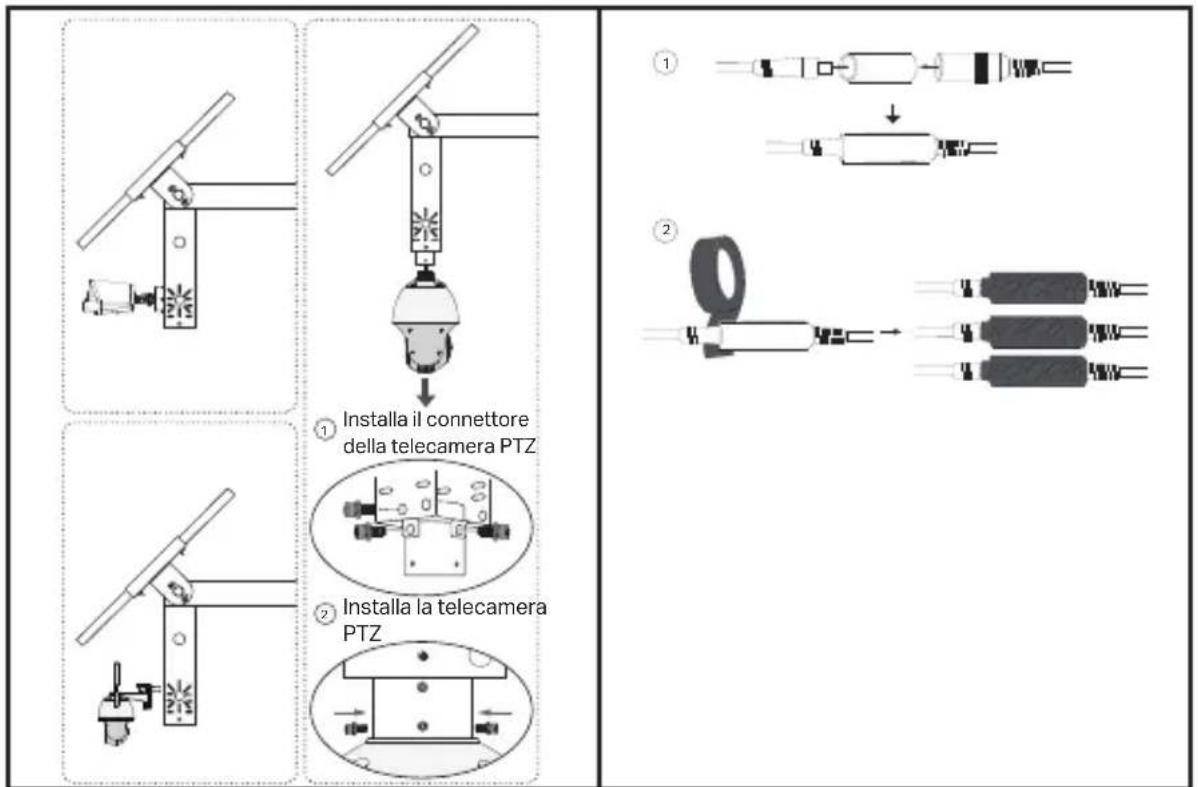

1. Installa i dispositivi di alimentazione.


2. Installa gli accessori del cavo impermeabile.

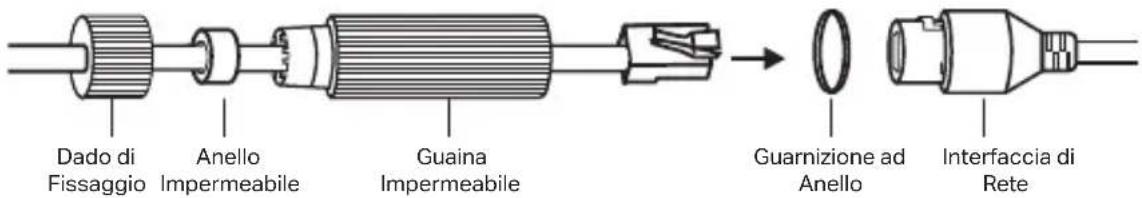

Dado di Fissaggio Anello Impermeabile Guaina Impermeabile Guarnizione ad Anello Interfaccia di Rete

Configurazione

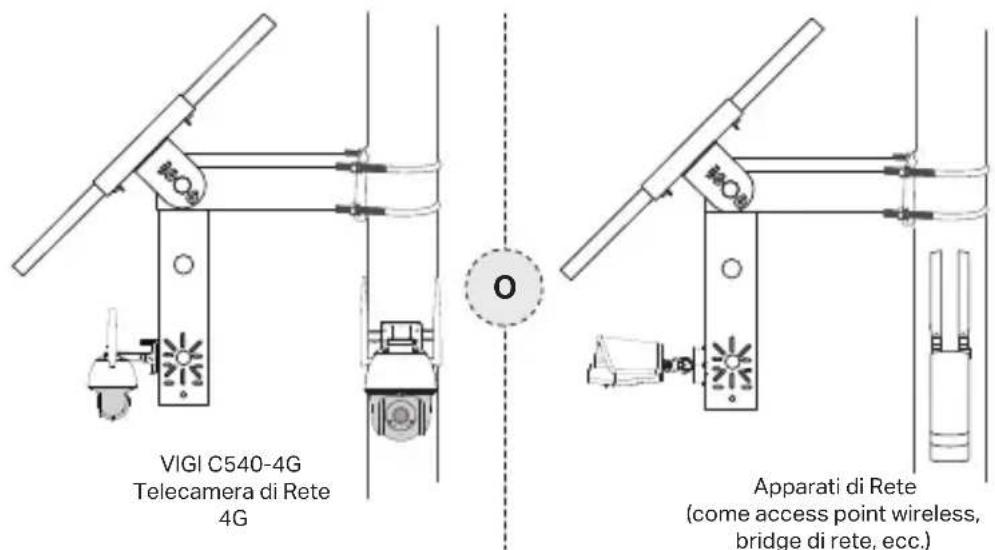

Ecco una tipica topologia di rete per il pannello solare.

VIGI C540-4G Telecamera di Rete 4G O Apparati di Rete (come access point wireless, bridge di rete, ecc.)

Passo 1. collega il connettore femmina a quattro pin al pannello solare.

Passo 2. Collega l'interfaccia di rete RJ45 del pannello solare agli apparati di rete (come access point, bridge e telecamere 4G).

Passo 3. Segui le istruzioni per completare l'Installazione Rapida.

1. Scarica e installa l'app VIGI TP-Link più recente.

0

1. Apri l'app e fai login con il tuo ID TP-Link. Se non hai un account, prima registrati.

2. Tocca il pulsante + in alto a destra e segui le istruzioni dell'app per aggiungere il controller del sistema solare.

Passo 4. Fatto.

Il controller del sistema solare viene aggiunto alla rete e può fornire energia ai dispositivi. Puoi controllare e gestire il controller tramite l'app VIGI da remoto.

FAQ (Domande Frequenti)

Q1. Lo stato del LED del controller è anormale.

• LED SYS è spento: potrebbe essere non alimentato o la scheda di sistema è danneggiata.
• LED LAN è spento: non c'è connessione. Verifica se l'interfaccia RJ45 è collegata correttamente all'apparato di rete.
• LED PV è spento: il pannello fotovoltaico non è collegato o funziona in modo anomalo e non può generare elettricità.
• LED BAT è spento: la batteria funziona in modo anomalo.

Q2. Breve tempo di funzionamento del sistema e breve tempo di monitoraggio

• La scheda della batteria è scollegata: controlla se l'interfaccia del pannello solare è collegato bene, e assicurati che il pannello solare stia funzionando.
• Il pannello solare è bloccato: controlla se il pannello solare è bloccato da oggetti estranei o la parte anteriore del pannello solare è sporca. Ciò influenzerà la sua efficienza nella generazione dell'energia.
• Sistema di apparecchiature inefficiente: conferma il consumo energetico dell'apparecchiatura. Se il consumo energetico è elevato, si consiglia di sostituirlo con un prodotto a energia solare con specifiche superiori.

Instalação

Informazioni sulla sicurezza:

• Non provate a disassemblare, riparare o modificare il dispositivo. Se avete bisogno di assistenza, contattateci.
• Non utilizzare caricabatterie o cavo USB danneggiati per caricare il dispositivo.
  • Non utilizzare caricabatterie diversi da quelli consigliati.
• L'adattatore deve essere installato vicino all'apparecchiatura e deve essere facilmente accessibile.
• Utilizza solo alimentatori forniti dal produttore e presenti nella confezione originale di questo prodotto. Se hai delle domande, non esitare a contattarci.
• Non mettere una batteria nel fuoco o in un forno caldo, non frantumare meccanicamente e non tagliare una batteria. Queste azioni potrebbero provocare un'esplosione.
• Posiziona il dispositivo con la superficie inferiore rivolta verso il basso. Installato in luoghi stabili per impedirne la caduta.
• Tieni il dispositivo lontano da fiamme o ambienti caldi. NON immergerlo in acqua o altri liquidi.
• Questo dispositivo non è adatto all'uso in luoghi dove potrebbero esserci dei bambini.

Leggete e seguite le informazioni di sicurezza sopra indicate quando utilizzate il dispositivo. Non possiamo garantire che non accadano incidenti o danni se is usa in modo improprio il dispositivo. Utilizzate questo

prodotto con cura e lo fate funzionare a vostro rischio.

ATTENZIONE!

Rischio di esplosione se la batteria viene sostituita con una batteria non corretta

ATTENZIONE!

Evita di sostituire una batteria con un tipo errato che può creare problemi di sicurezza.

Non mettere una batteria nel fuoco o in un forno caldo, non frantumare meccanicamente e non tagliare una batteria. Queste azioni potrebbero provocare un'esplosione.

Non lasciare una batteria in un ambiente con temperatura molto elevata. Ciò potrebbe causare un'esplosione o la perdita di liquido o gas infiammabile.

Non lasciare una batteria sottoposta a una pressione atmosferica troppo bassa. Ciò potrebbe provocare un'esplosione o la perdita di liquido o gas infiammabile.

Garanzia

Esclusivamente per prodotti marchiati TP-Link. Per le informazioni relative a periodo di garanzia, policy e procedure, visita il sitohttp://www.tp-link/it/support

LA PRESENTE GARANZIA CONFERISCE SPECIFICI DIRITTI LEGALI, IN AGGIUNTA AI DIRITTI PREVISTI DALLA LOCALE LEGISLAZIONE.

NEI LIMITI CONSENTITI DALLA LEGGE, LA PRESENTE GARANZIA ED I RIMEDI INDICATI SONO ESCLUSIVI ED IN LUOGO A TUTTE LE ALTRE GARANZIE, RIMEDI E CONDIZIONI.

TP-Link garantisce i soli prodotti hardware marchiati TP-Link venduti nella rispettiva confezione originale non compromessa ed utilizzati secondo le linee guida illustrate: Il periodo di tempo di validità della garanzia, nel rispetto delle normative vigenti, vale a partire dalla data riportata sulla prova d'acquisto da parte dell'utente finale.

Raccolta differenziata

Tipologia di imballaggio Codice materiale
Scatola Carta PAP 21/PAP 20
Busta di Plastica Plastica PET 1/LDPE 4/HDPE 2/7 >PP+PE<
Cartoncino Carta PAP 22/PAP 20
Plastica Espansa Plastica 7 EVA/LDPE 4
Guscio di Plastica Plastica PS 6/PVC 3
Pellicola Plastica Plastica LDPE 4/PET 1
Verifica le disposizioni del tuo Comune.

* Questa QIG è valida per più modelli. Si prega di fare riferimento al prodotto effettivamente acquistato.

Português

TP-Link dichiara che il Sistema di Alimentazione Solare è conforme ai requisiti essenziali e alle altre disposizioni pertinenti delle direttive 2014/30/UE, 2014/35/UE, 2011/65/UE e (UE)2015/863.

La dichiarazione di conformità EU originale si trova in https://www.tp-link.com/en/support/ce/.

Pannello Solare

TP-Link dichiara che questo dispositivo è conforme ai requisti fondamentali e alle altre disposizioni delle direttive 2012/19/UE.
