MANUALE UTENTE VIGI SP6030 TP-LINK

Per istruzioni dettagliate sull'installazione del prodotto, dispositivi di carico e accessori per cavi impermeabili, consulta la Guida all'Installazione inclusa nella confezione.

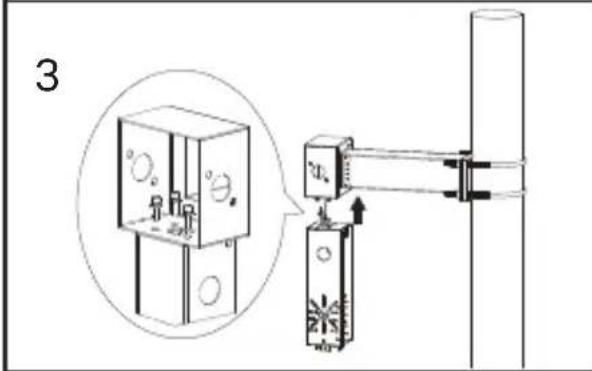

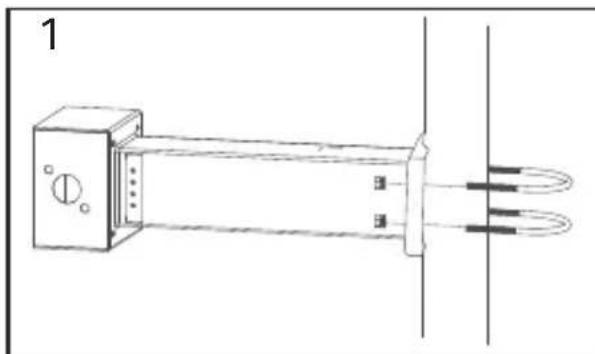

*Si consiglia di utilizzato i pannelli solari VIGI con i controller delsystema solare VIGI. 1. Installa il prodotto.

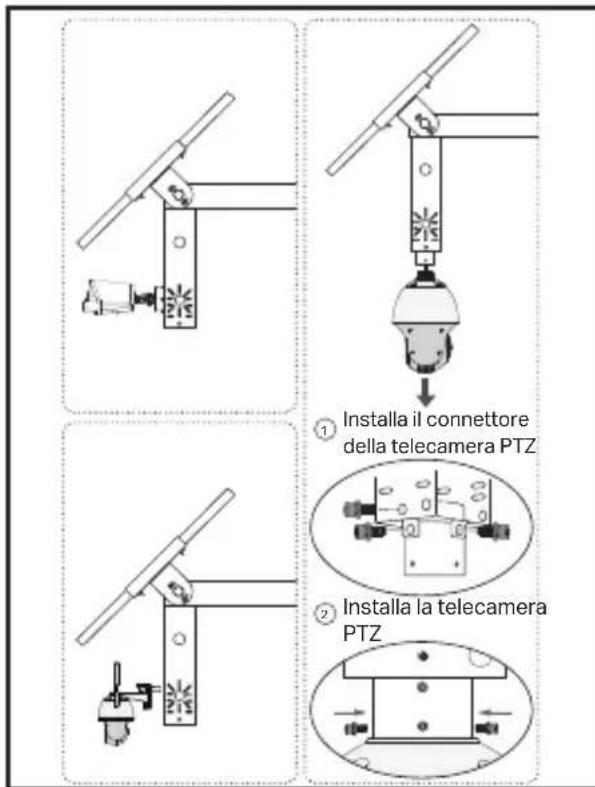

1. Installa i dispositivi di alimentazione.

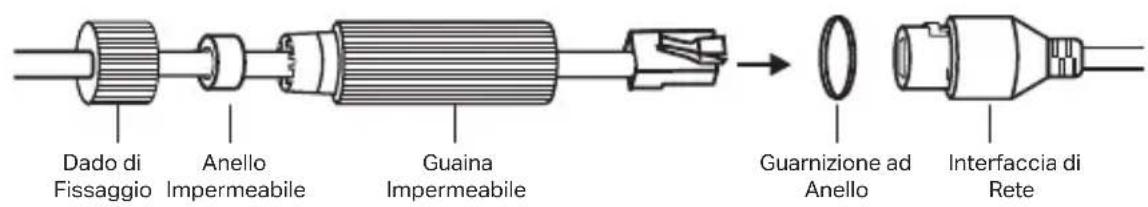

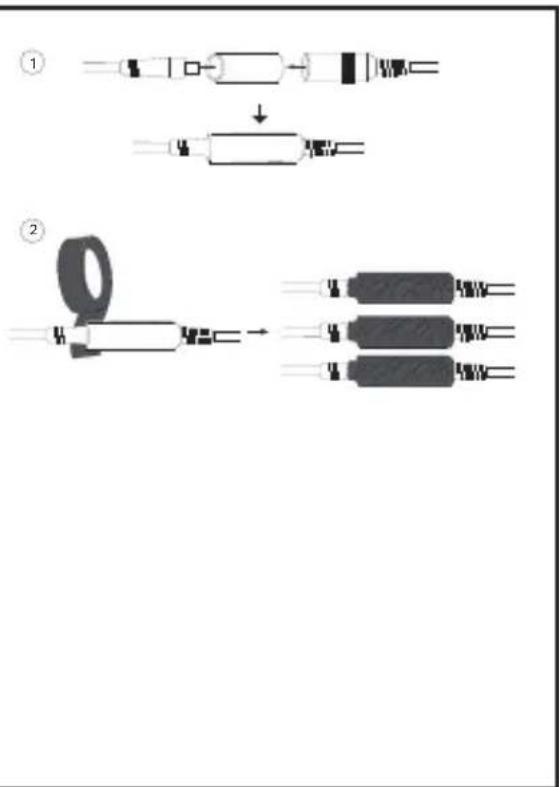

1. Installa gli accessori del cavo impermeabile.

Configurazione

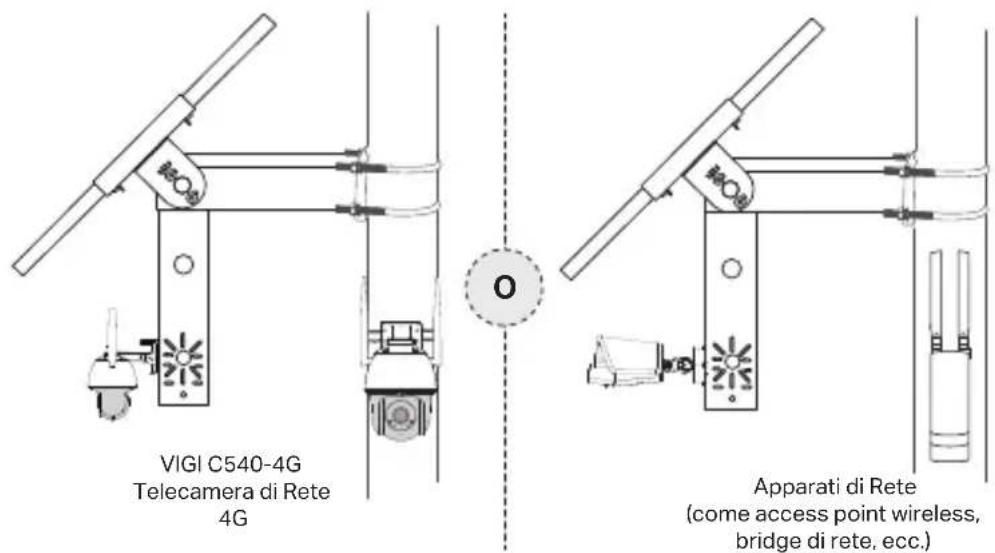

Ecco una tipica topologia di rete per il pannello solare.

Passo 1. collega il connettore femmina a quattro pin al pannello solare.

Passo 2. Collega l'interfaccia di rete RJ45 del pannello solareagli apparati di rete (come access point, bridge et telecamere 4G).

Passo 3. Segui le istruzioni per completare l'Installazione Rapida.

1. Scarica e installa l'app VIGI TP-Link più recente.

0

1. Apri l'app e fai login con il tuo ID TP-Link. Se non hai un account, prima registrati.

2. Tocca il pulsante + in alto a destra e segui le istruzioni dell'app per aggiungere il controller delsystema solare.

Passo 4. Fatto.

Il controller delsystema solarevieneaggiunto alla rete epuo fornire energia ai dispositivi.Puoicontrollareegestire ilcontrollertramiteI'appVIGIdromo.

FAQ (Domande Frequenti)

Q1. Lo stato del LED del controller è anormale.

• LED SYS è spento: potrebbe essere non alimentato o la schedà di sistema è danneggiata.
• LED LAN è spento: non c'é connessione. Verifica se l'interfaccia RJ45 è collegata correttamente all'apparato di rete.
• LED PV è spento: il pannello fotovoltaico non è collegato o funzione in modo anomalo e non può generare elettricità.
• LED BAT è spento: la batteria funziona in modo anomalo.

Q2. Breve tempo di funzionamento del sistema e breve tempo di monitoraggio

• La scheda della batteria è scollegata: controlling se l'interfaccia del pannello solare è collegato bene, e assicurati che il pannello solare stia funzionando.
• Il pannello solare è bloccato: controlling se il pannello solare è bloccato da oggetti estranei o la parte anteriore del pannello solare è sporca. Ciò influenzera la sua efficienza nella generazione dell'energia.
• Sistema di apparecchiature inefficiente: conferma il consumo energetico dell'apparecchiatura. Se il consumo energetico è elevato, si consiglia di sostituirlo con un prodotto a energia solare con specifiche superiori.

Instalacao

Informazioni sulla sicurezza:

• Non provate a disassemblare, riparare o modificare il dispositivo. Se avete bisogno di assistenza, contattateci.
• Non utilizzato caricabatterie o cavo USB danneggiati per caricare il dispositivo.
• Nonutilizzare caricabatteriediversi da quelli consigliati.
  Ladattatore deve essere installato vicino all'apparecchiatura e deve essere facilmente accessibile.
  Utiliza solo alimentatori forniti dal produttore e presenti nella confezione originale di questo prodotto. Se hai delle domande, non esitare a contattarci.
  Non mettere una batteria nel fuoco o in un forno caldo, non frantumare meccanicamente e non tagliare una batteria. Queste azioni potrebbero provocare un'esplosione.
• Posizione il dispositivo con la superficie inferiore rivolta verso il basso. Installalo in luoghi stabili per impedirne la caduta.
• Tieni il dispositivo lontano da fiamme o ambienti caldi. NON immergerlo in acqua o altri liquidi.
• Questo dispositivo non è adatto all'uso in luoghi dove potrebbero esserci dei bambini.

Leggete e seguite le informazioni di sicurezza sobre indicate quando utilizzate il disposativo. Non possiamo garantire che non accadano incidenti o dati se is usa in modo impropero il disposativo. Utilizzate quello

prodotto con cura e lo fate funzionare a vostro rischio.

ATTENZIONE!

Rischio di esplosione se la batteria viene sostituita con una batteria non corretta

ATTENZIONE!

Evita di sostituire una batteria con un tipo errato che può create problemi di sicurezza.

Non mettere una batteria nel fuoco o in unorno caldo, non frantumare meccanicamente e non tagliare una batteria. Queste azioni potrebbero provocare un'esplosione.

Non lasciare una batteria in un ambiente con temperatura molto elevata. Ciò potrebbe causare un'esplosiono o la perdita di liquido o gas infiammabile.

Non lasciare una batteria sopposta a una pressione atmosferica troppo bassa. Ciò potrebbe provocare un'esplosione o la perdita di liquido o gas infiammabile.

Garanzia

Esclusivamente per prodotti marchiati TP-Link. Per le informazioni relative a periodo di garanzia, policy e procedure, visita il sitohttp://www.tp-link/it/support

LA PRESENTE GARANZIA CONFERISCE SPECIFICI DIRITTI LEGALI, IN AGGIUNTA AI DIRITTI PREVISTI DALLA LOCALE LEGISLAZIONE.

NEI LIMITI CONSENTITI DALLA LEGGE, LA PRESENTE GARANZIA ED I RIMEDI INDICATI SONO ESCLUSIVI ED IN LUOGO A TUTTE LE ALTRE GARANZIE, RIMEDI E CONDITIONI.

TP-Link garantisce i soli prodotti hardware marchiati TP-Link venduti nella rispettova confezione originale non compromessa ed utilizzati seconde le linee guida illustrate: Il periodo di tempo di validità della garanzia, nel rispetto delle normative vigenti, vale a partire alla data riportata sulla prova d'acquisto da parte dell'utente finale.

Raccolta differenziata

Tipologia di imballaggio Codice materiale
Scatola Carta PAP 21/PAP 20
Busta di Plastica Plastica PET 1/LDPE 4	/HDPE 2/7 >PP+PE<
Cartoncino Carta PAP 22/PAP 20
Plastica Espansa Plastica 7 EVA/LDPE 4
Guscio di Plastica Plastica PS 6/PVC 3
Pellicola Plastica Plastica LDPE 4/PET
Verifica le disposizioni del tuo Comune.

• Questa QIG è valida per più modelli. Si prega di fare riferimento al prodotto effettivamente acquistato.

Portugues

TP-Link dichiara che il Sistema di Alimentazione Solare è conforme ai requisiti essenziali e alle altre disposizioni pertinenti delle direttive 2014/30/UE, 2014/35/UE, 2011/65/UE e (UE)2015/863.

La dichiarazione di conformità EU originale si trova in https://www.tp-link.com/en/support/ce/.

Pannello Solare

TP-Link dichiara che questo dispositivo è conforme ai requisisti fondamentali e alle altre disposizioni delle direttive 2012/19/UE.
