VIGI PS30 - Pannello solare TP-LINK - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Pannello solare per sistema di sorveglianza
Marca	TP-Link
Modello	VIGI PS30
Potenza nominale	30 W
Tensione di uscita	12 V CC
Dimensioni (circa)	670 x 490 x 30 mm
Peso (circa)	3,5 kg
Materiale del pannello	Silicio policristallino
Certificazioni	CE, UE (2014/30, 2014/35, 2011/65, 2012/19)
Funzioni principali	Alimentazione solare, gestione della carica, compatibilità con i controller VIGI, supervisione remota tramite app VIGI
Utilizzo previsto	Esterno, per telecamere di sorveglianza, punti di accesso, bridge di rete
Grado di protezione	IP65 (resistente a polvere e spruzzi d'acqua)
Garanzia	Limitata, consultare le condizioni sul sito TP-Link
Sicurezza	Non smontare, non esporre a fuoco o temperature estreme, utilizzare solo gli accessori forniti
Manutenzione e pulizia	Pulire con un panno morbido e asciutto, evitare prodotti abrasivi
Ricambi e riparabilità	Contattare il servizio TP-Link per riparazioni o sostituzioni
Informazioni generali	Installazione consigliata con i controller VIGI; seguire la guida di installazione fornita

Domande frequenti - VIGI PS30 TP-LINK

Come installare il pannello solare VIGI PS30?

Collegare il connettore femmina a quattro pin al pannello solare, quindi collegare l'interfaccia RJ45 ai dispositivi di rete (telecamera, punto di accesso, ecc.). Completare la configurazione rapida tramite l'app TP-Link VIGI.

Cosa fare se il LED SYS del controller è spento?

Il LED SYS spento indica una mancanza di alimentazione o una scheda di sistema danneggiata. Verificare le connessioni e contattare il supporto TP-Link se necessario.

Perché il LED LAN è spento?

Il LED LAN spento significa che non c'è connessione. Assicurarsi che il cavo RJ45 sia saldamente collegato al dispositivo di rete.

Cosa significa un LED PV spento?

Il LED PV spento indica che il pannello solare non è collegato o funziona in modo anomalo e non produce elettricità. Verificare le connessioni del pannello.

Come risolvere un breve tempo di funzionamento della batteria?

Verificare che la batteria sia collegata correttamente, che il pannello solare non sia ostruito e che il consumo elettrico dell'apparecchiatura non sia troppo elevato. Se necessario, utilizzare un pannello di potenza superiore.

Posso usare un caricabatterie diverso da quello fornito?

No, utilizzare solo il caricabatterie fornito dal produttore per evitare rischi di danni o incendi.

L'apparecchio è adatto per l'uso con bambini?

No, questa apparecchiatura non è adatta per l'uso in luoghi dove potrebbero essere presenti bambini.

Cosa fare se la batteria è danneggiata?

Non sostituire la batteria con un tipo errato. Contattare il supporto TP-Link per ottenere una batteria di ricambio conforme.

Come pulire il pannello solare?

Pulire con un panno morbido e asciutto. Evitare prodotti chimici o abrasivi che potrebbero danneggiare la superficie.

Dove trovare la dichiarazione di conformità CE?

La dichiarazione di conformità CE originale è disponibile sul sito https://www.tp-link.com/en/support/ce/.

MANUALE UTENTE VIGI PS30 TP-LINK

Per istruzioni dettagliate sull'installazione del prodotto, dispositivi di carico e accessori per cavi impermeabili, consulta la Guida all'installazione inclusa nella confezione.

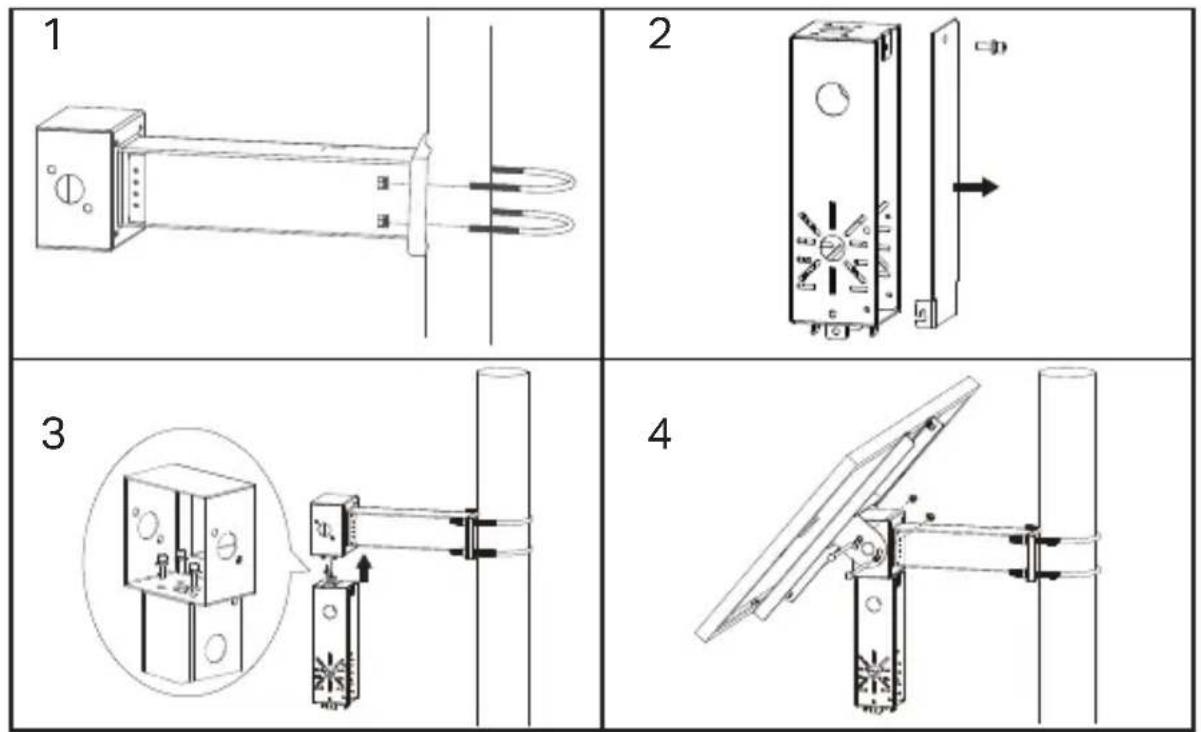

*Si consiglia di utilizzare i pannelli solari VIGI con i controller del sistema solare VIGI. 1. Installa il prodotto.

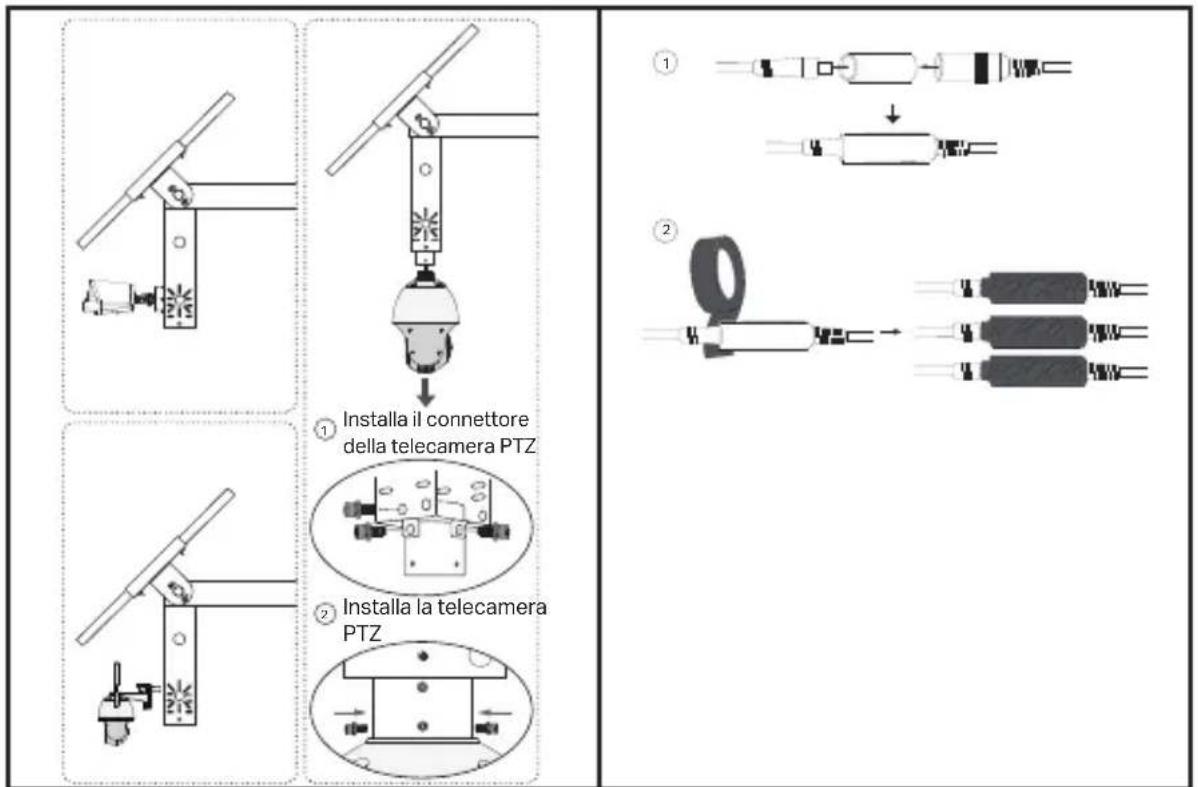

1. Installa i dispositivi di alimentazione.

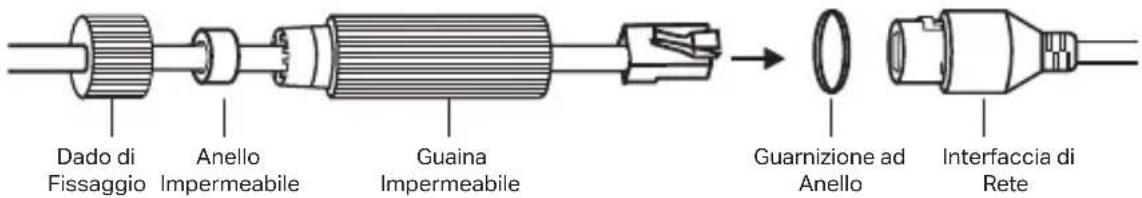

2. Installa gli accessori del cavo impermeabile.

Configurazione

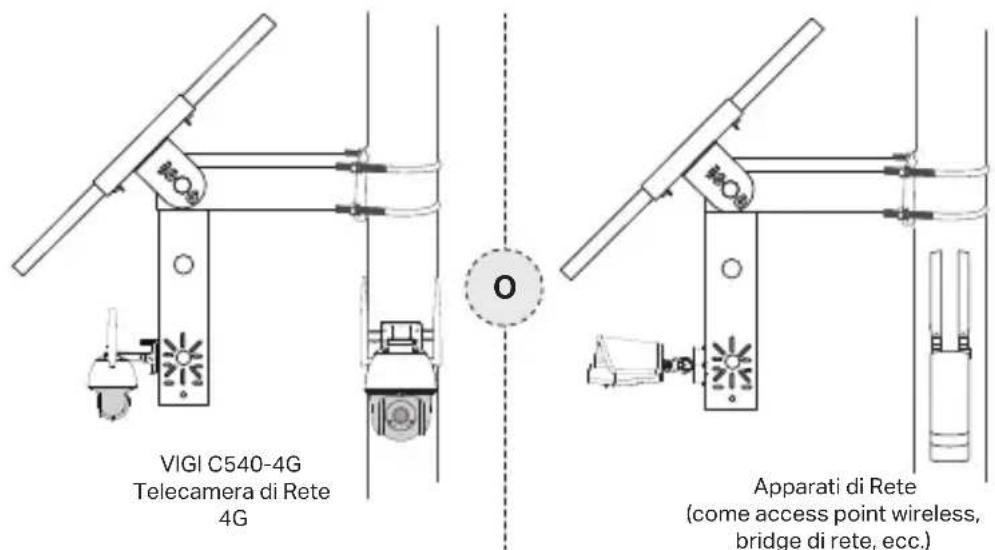

Ecco una tipica topologia di rete per il pannello solare.

Passo 1. collega il connettore femmina a quattro pin al pannello solare.

Passo 2. Collega l'interfaccia di rete RJ45 del pannello solare agli apparati di rete (come access point, bridge e telecamere 4G).

Passo 3. Segui le istruzioni per completare l'Installazione Rapida.

1. Scarica e installa l'app VIGI TP-Link più recente.

0

1. Apri l'app e fai login con il tuo ID TP-Link. Se non hai un account, prima registrati.

2. Tocca il pulsante + in alto a destra e segui le istruzioni dell'app per aggiungere il controller del sistema solare.

Passo 4. Fatto.

Il controller del sistema solare viene aggiunto alla rete e può fornire energia ai dispositivi. Puoi controllare e gestire il controller tramite l'app VIGI da remoto.

FAQ (Domande Frequenti)

Q1. Lo stato del LED del controller è anormale.

• LED SYS è spento: potrebbe essere non alimentato o la scheda di sistema è danneggiata.
• LED LAN è spento: non c'è connessione. Verifica se l'interfaccia RJ45 è collegata correttamente all'apparato di rete.
• LED PV è spento: il pannello fotovoltaico non è collegato o funziona in modo anomalo e non può generare elettricità.
• LED BAT è spento: la batteria funziona in modo anomalo.

Q2. Breve tempo di funzionamento del sistema e breve tempo di monitoraggio

• La scheda della batteria è scollegata: controlla se l'interfaccia del pannello solare è collegato bene, e assicurati che il pannello solare stia funzionando.
• Il pannello solare è bloccato: controlla se il pannello solare è bloccato da oggetti estranei o la parte anteriore del pannello solare è sporca. Ciò influenzerà la sua efficienza nella generazione dell'energia.
• Sistema di apparecchiature inefficiente: conferma il consumo energetico dell'apparecchiatura. Se il consumo energetico è elevato, si consiglia di sostituirlo con un prodotto a energia solare con specifiche superiori.

Instalação

Informazioni sulla sicurezza:

• Non provate a disassemblare, riparare o modificare il dispositivo. Se avete bisogno di assistenza, contattateci.
• Non utilizzare caricabatterie o cavo USB danneggiati per caricare il dispositivo.
  • Non utilizzare caricabatterie diversi da quelli consigliati.
• L'adattatore deve essere installato vicino all'apparecchiatura e deve essere facilmente accessibile.
• Utilizza solo alimentatori forniti dal produttore e presenti nella confezione originale di questo prodotto. Se hai delle domande, non esitare a contattarci.
• Non mettere una batteria nel fuoco o in un forno caldo, non frantumare meccanicamente e non tagliare una batteria. Queste azioni potrebbero provocare un'esplosione.
• Posiziona il dispositivo con la superficie inferiore rivolta verso il basso. Installato in luoghi stabili per impedirne la caduta.
• Tieni il dispositivo lontano da fiamme o ambienti caldi. NON immergerlo in acqua o altri liquidi.
• Questo dispositivo non è adatto all'uso in luoghi dove potrebbero esserci dei bambini.

Leggete e seguite le informazioni di sicurezza sopra indicate quando utilizzate il dispositivo. Non possiamo garantire che non accadano incidenti o danni se is usa in modo improprio il dispositivo. Utilizzate questo

prodotto con cura e lo fate funzionare a vostro rischio.

ATTENZIONE!

Rischio di esplosione se la batteria viene sostituita con una batteria non corretta

ATTENZIONE!

Evita di sostituire una batteria con un tipo errato che può creare problemi di sicurezza.

Non mettere una batteria nel fuoco o in un forno caldo, non frantumare meccanicamente e non tagliare una batteria. Queste azioni potrebbero provocare un'esplosione.

Non lasciare una batteria in un ambiente con temperatura molto elevata. Ciò potrebbe causare un'esplosione o la perdita di liquido o gas infiammabile.

Non lasciare una batteria sottoposta a una pressione atmosferica troppo bassa. Ciò potrebbe provocare un'esplosione o la perdita di liquido o gas infiammabile.

Garanzia

Esclusivamente per prodotti marchiati TP-Link. Per le informazioni relative a periodo di garanzia, policy e procedure, visita il sitohttp://www.tp-link/it/support

LA PRESENTE GARANZIA CONFERISCE SPECIFICI DIRITTI LEGALI, IN AGGIUNTA AI DIRITTI PREVISTI DALLA LOCALE LEGISLAZIONE.

NEI LIMITI CONSENTITI DALLA LEGGE, LA PRESENTE GARANZIA ED I RIMEDI INDICATI SONO ESCLUSIVI ED IN LUOGO A TUTTE LE ALTRE GARANZIE, RIMEDI E CONDIZIONI.

TP-Link garantisce i soli prodotti hardware marchiati TP-Link venduti nella rispettiva confezione originale non compromessa ed utilizzati secondo le linee guida illustrate: Il periodo di tempo di validità della garanzia, nel rispetto delle normative vigenti, vale a partire dalla data riportata sulla prova d'acquisto da parte dell'utente finale.

Raccolta differenziata

Tipologia di imballaggio Codice materiale
Scatola Carta PAP 21/PAP 20
Busta di Plastica Plastica PET 1/LDPE 4/HDPE 2/7 >PP+PE<
Cartoncino Carta PAP 22/PAP 20
Plastica Espansa Plastica 7 EVA/LDPE 4
Guscio di Plastica Plastica PS 6/PVC 3
Pellicola Plastica Plastica LDPE 4/PET 1
Verifica le disposizioni del tuo Comune.

* Questa QIG è valida per più modelli. Si prega di fare riferimento al prodotto effettivamente acquistato.

Português

TP-Link dichiara che il Sistema di Alimentazione Solare è conforme ai requisiti essenziali e alle altre disposizioni pertinenti delle direttive 2014/30/UE, 2014/35/UE, 2011/65/UE e (UE)2015/863.

La dichiarazione di conformità EU originale si trova in https://www.tp-link.com/en/support/ce/.

Pannello Solare

TP-Link dichiara che questo dispositivo è conforme ai requisti fondamentali e alle altre disposizioni delle direttive 2012/19/UE.
