Loại sản phẩm	Tấm pin năng lượng mặt trời cho hệ thống giám sát
Thương hiệu	TP-Link
Mẫu	VIGI PS30
Công suất danh định	30 W
Điện áp đầu ra	12 V DC
Kích thước (xấp xỉ)	670 x 490 x 30 mm
Trọng lượng (xấp xỉ)	3,5 kg
Vật liệu tấm pin	Silicon đa tinh thể
Chứng nhận	CE, EU (2014/30, 2014/35, 2011/65, 2012/19)
Chức năng chính	Cung cấp năng lượng mặt trời, quản lý sạc, tương thích với bộ điều khiển VIGI, giám sát từ xa qua ứng dụng VIGI
Sử dụng dự kiến	Ngoài trời, cho camera giám sát, điểm truy cập, cầu nối mạng
Chỉ số bảo vệ	IP65 (chống bụi và tia nước)
Bảo hành	Có giới hạn, xem điều kiện trên trang web TP-Link
An toàn	Không tháo rời, không để gần lửa hoặc nhiệt độ cực đoan, chỉ sử dụng phụ kiện đi kèm
Bảo dưỡng và vệ sinh	Lau bằng vải mềm khô, tránh các chất mài mòn
Phụ tùng và khả năng sửa chữa	Liên hệ dịch vụ TP-Link để sửa chữa hoặc thay thế
Thông tin chung	Khuyến nghị lắp đặt với bộ điều khiển VIGI; làm theo hướng dẫn lắp đặt đi kèm

Câu hỏi thường gặp - VIGI PS30 TP-LINK

Làm thế nào để lắp đặt tấm pin năng lượng mặt trời VIGI PS30 ?

Cắm đầu nối cái bốn chân vào tấm pin năng lượng mặt trời, sau đó kết nối giao diện RJ45 với thiết bị mạng (camera, điểm truy cập, v.v.). Hoàn tất cấu hình nhanh qua ứng dụng TP-Link VIGI.

Làm gì nếu đèn SYS của bộ điều khiển tắt ?

Đèn SYS tắt cho thấy mất nguồn hoặc bo mạch hệ thống bị hỏng. Kiểm tra kết nối và liên hệ bộ phận hỗ trợ TP-Link nếu cần.

Tại sao đèn LED LAN tắt ?

Đèn LAN tắt có nghĩa là không có kết nối. Đảm bảo cáp RJ45 được cắm chặt vào thiết bị mạng.

Đèn LED PV tắt có nghĩa là gì ?

Đèn PV tắt cho biết tấm pin năng lượng mặt trời không được kết nối hoặc hoạt động bất thường và không sản xuất điện. Kiểm tra kết nối của tấm pin.

Làm thế nào để khắc phục thời gian hoạt động ngắn của pin ?

Kiểm tra pin được kết nối đúng cách, tấm pin năng lượng mặt trời không bị che khuất và mức tiêu thụ điện của thiết bị không quá cao. Nếu cần, sử dụng tấm pin có công suất cao hơn.

Tôi có thể sử dụng bộ sạc khác ngoài bộ sạc đi kèm không ?

Không, chỉ sử dụng bộ sạc do nhà sản xuất cung cấp để tránh nguy cơ hư hỏng hoặc hỏa hoạn.

Thiết bị có phù hợp để sử dụng với trẻ em không ?

Không, thiết bị này không phù hợp để sử dụng ở những nơi có trẻ em.

Làm gì nếu pin bị hỏng ?

Không thay pin bằng loại không đúng. Liên hệ bộ phận hỗ trợ TP-Link để có pin thay thế phù hợp.

Làm thế nào để vệ sinh tấm pin năng lượng mặt trời ?

Lau bằng vải mềm khô. Tránh hóa chất hoặc chất mài mòn có thể làm hỏng bề mặt.

Tìm tuyên bố tuân thủ CE ở đâu ?

Tuyên bố CE tuân thủ bản gốc có sẵn tại trang web https://www.tp-link.com/en/support/ce/.

HƯỚNG DẪN NGƯỜI DÙNG VIGI PS30 TP-LINK

Đế biết hướng dẫn chi tiết về cách lắp đặt sản phẩm, thiết bị tải và phụ kiện cấp chống nước, vui lòng tham khảo Hướng Dẫn Cài Đặt đi kèm trong gói sản phẩm. *Nên sử dụng tấm pin mặt trời VIGI với bộ điều khiển VIGI solar system controllers.

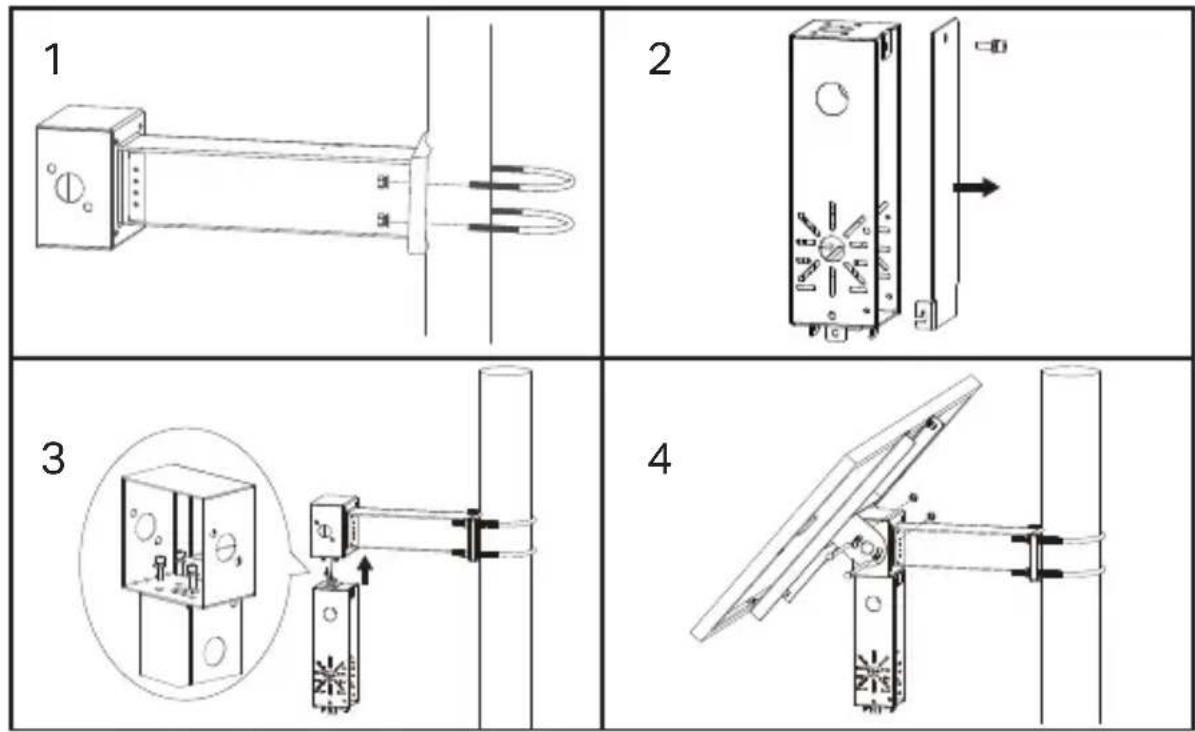

1. Lắp đặt sản phẩm.

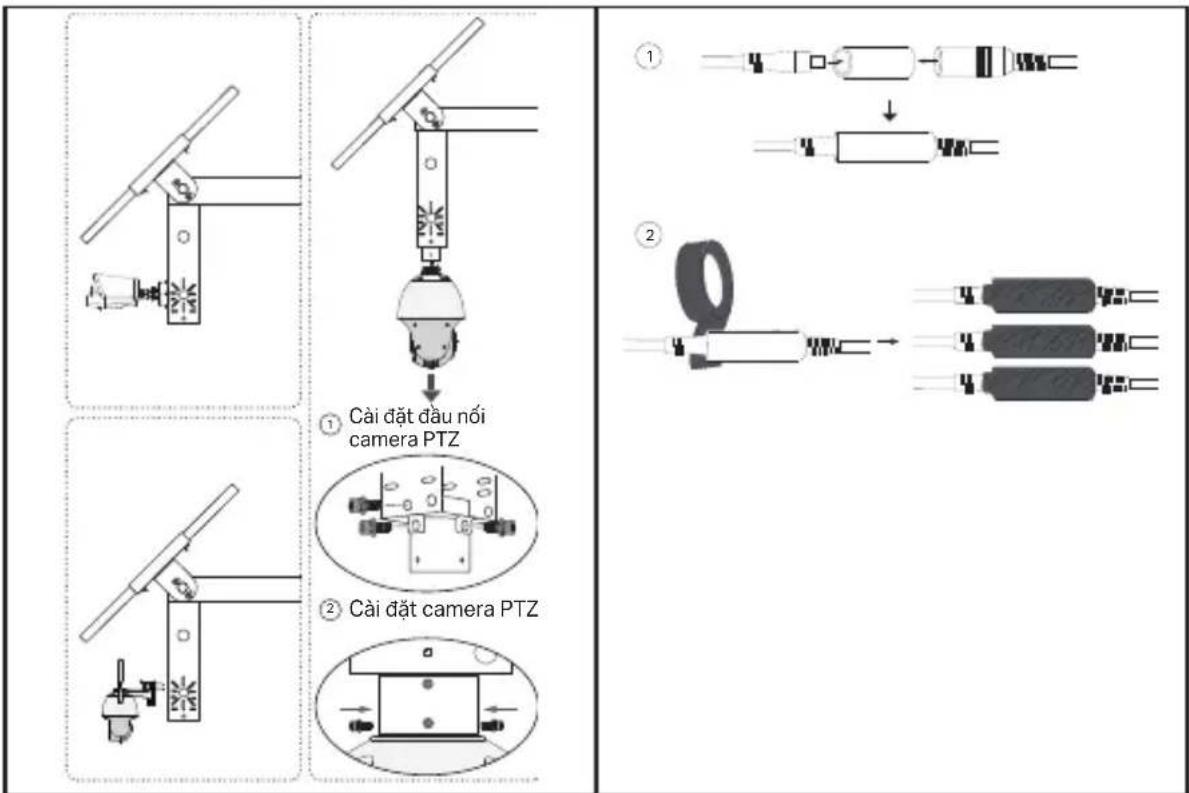

1. Lắp đặt thiết bị tải.

    subgraph Step 1
    E["Sensor Input"] --> F["Component"]
    F --> G["Output"]

    subgraph Step 2
    H["Sensor Input"] --> I["Component"]
    I --> J["Output"]

    style A fill:#f9f,stroke:#333
    style B fill:#ccf,stroke:#333
    style C fill:#cfc,stroke:#333
    style D fill:#fcc,stroke:#333
    style E fill:#ffc,stroke:#333
    style F fill:#fcc,stroke:#333
    style G fill:#ffc,stroke:#333
    style H fill:#fcc,stroke:#333
    style I fill:#cff,stroke:#333

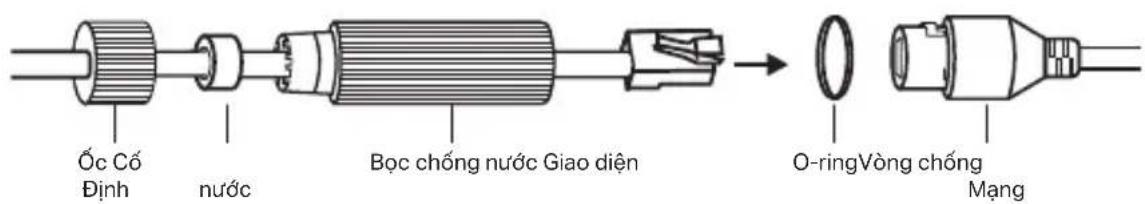

1. Lắp đặt phụ kiện cáp chống nước.

Cấu hình

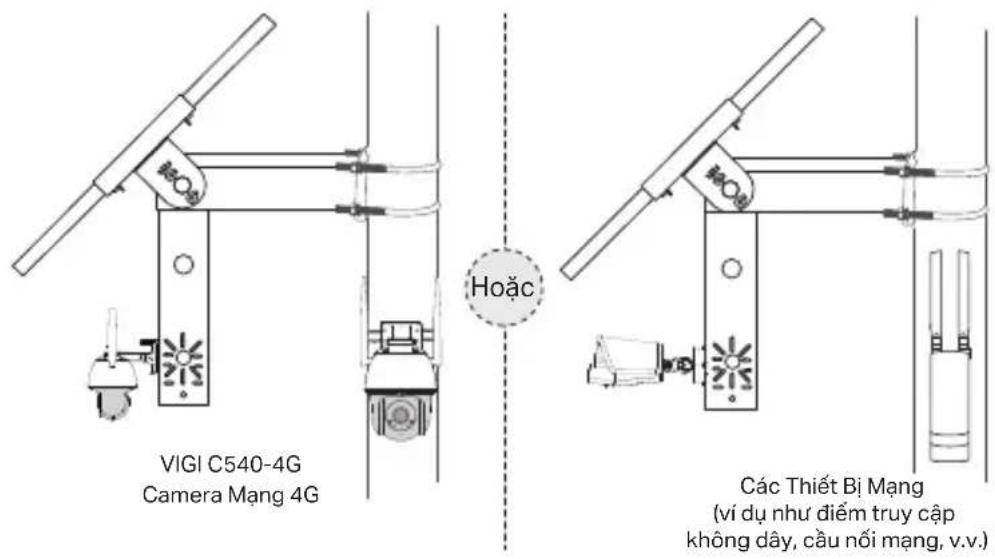

Dưới đây là một sơ đồ mạng diễn hình cho tâm pin năng lượng mặt trời.

Bước 1. Kết nối đầu cắm 4 chân vào tâm pin năng lượng mặt trời.

Bước 2. Kết nối giao diện mạng RJ45 của tám pin năng lượng mặt trời với các thiết bị mạng (như điểm truy cập, cầu nối và camera 4G).

Bước 3. Làm theo hướng dẫn để hoàn tất Cài Đặt Nhanh.

1. Tài và cải đặt ứng dụng TP-Link VIGI mới nhất.

Hoặc

1. Mở ứng dụng và đăng nhập bằng tài khoản TP-Link ID của bạn. Nếu bạn chưa có tài khoản, hãy đăng ký trước.

2. Nhân vào nút + ở trên cùng bên phải và làm theo hướng dẫn của ứng dụng để thêm bộ điều khiển solar system controller.

Bước 4. Hoàn tất.

Bộ điều khiển solar system controller được thêm vào mạng của bạn và có thể cung cấp năng lượng cho các thiết bị của bạn. Bạn có thể điều khiển và quản lý bộ điều khiển thông qua ứng dụng VIGI từ xa.

Câu hỏi 1 FAQ (Câu Hồi Thường Gặp)

Trạng thái đèn LED của controller không bình thường.

• Đèn LED SYS tắt: Có thể bị mất điện hoặc bo mạch hệ thống bị hồng.
• Đèn LED LAN tắt: Không có kết nối. Kiểm tra xem giao diện RJ45 có được kết nối chặt chế với thiết bị mạng không.
• Đèn LED PV tất: Bằng PV không được kết nối hoặc hoạt động không bình thường và không thể tạo ra điện.
• Đèn LED BAT tất: Pin hoạt động không bình thường.

Câu hỏi 2 Thời gian chạy hệ thống ngắn và thời gian giám sát ngắn

• Bảng pin bị ngắt kết nối: Kiểm tra xem giao diện tấm pin năng lượng mặt trời đã được kết nối chắc chắn chưa, và đảm bảo rằng tấm pin năng lượng mặt trời đang hoạt động.
• Tấm pin năng lượng mặt trời bị chặn: Kiểm tra xem tấm pin năng lượng mặt trời có bị chặn bởi vật thể ngoại lai hoặc phía trước của tấm pin năng lượng mặt trời có bản không, điều này sẽ ảnh hưởng đến hiệu suất tạo diện của nó.
• Hệ thống thiết bị không hiệu quả: Xác nhận lượng điện tiêu thụ của thiết bị. Nếu lượng điện tiêu thụ lớn, khuyến nghị thay thế bằng sản phẩm hoạt động bằng năng lượng mặt trời có đặc điểm kỹ thuật cao hơn.
