VIGI PS30 - Zonnepaneel TP-LINK - Gratis gebruiksaanwijzing en handleiding

Producttype	Zonnepaneel voor bewakingssysteem
Merk	TP-Link
Model	VIGI PS30
Nominaal vermogen	30 W
Uitgangsspanning	12 V DC
Afmetingen (ong.)	670 x 490 x 30 mm
Gewicht (ong.)	3,5 kg
Materiaal paneel	Polykristallijn silicium
Certificeringen	CE, EU (2014/30, 2014/35, 2011/65, 2012/19)
Belangrijkste functies	Zonne-energie, laadbeheer, compatibiliteit met VIGI-controllers, bewaking op afstand via VIGI-app
Beoogd gebruik	Buiten, voor bewakingscamera's, toegangspunten, netwerkbruggen
Beschermingsgraad	IP65 (stof- en spatwaterdicht)
Garantie	Beperkt, zie voorwaarden op de TP-Link-website
Veiligheid	Niet demonteren, niet blootstellen aan vuur of extreme temperaturen, alleen meegeleverde accessoires gebruiken
Onderhoud en reiniging	Reinigen met een zachte, droge doek, agressieve producten vermijden
Reserveonderdelen en repareerbaarheid	Neem contact op met de TP-Link-service voor reparatie of vervanging
Algemene informatie	Aanbevolen installatie met VIGI-controllers; volg de meegeleverde installatiegids

Veelgestelde vragen - VIGI PS30 TP-LINK

Hoe installeer ik het zonnepaneel VIGI PS30?

Sluit de vrouwelijke vierpolige connector aan op het zonnepaneel en verbind vervolgens de RJ45-interface met netwerkapparaten (camera, toegangspunt, enz.). Voltooi de snelle configuratie via de TP-Link VIGI-app.

Wat te doen als het SYS-lampje van de controller uit is?

Een uit SYS-lampje geeft aan dat de stroom is uitgeschakeld of dat de systeemkaart beschadigd is. Controleer de aansluitingen en neem indien nodig contact op met TP-Link-ondersteuning.

Waarom is de LAN-LED uit?

Een uit LAN-LED betekent dat er geen verbinding is. Zorg ervoor dat de RJ45-kabel stevig is aangesloten op het netwerkapparaat.

Wat betekent een uit PV-LED?

De uit PV-LED geeft aan dat het zonnepaneel niet is aangesloten of abnormaal werkt en geen elektriciteit produceert. Controleer de aansluitingen van het paneel.

Hoe los ik een korte gebruiksduur van de batterij op?

Controleer of de batterij correct is aangesloten, of het zonnepaneel niet wordt geblokkeerd en of het stroomverbruik van de apparatuur niet te hoog is. Gebruik indien nodig een paneel met een hoger vermogen.

Kan ik een andere oplader gebruiken dan de meegeleverde?

Nee, gebruik alleen de door de fabrikant meegeleverde oplader om schade of brand te voorkomen.

Is het apparaat geschikt voor gebruik met kinderen?

Nee, deze apparatuur is niet geschikt voor gebruik op plaatsen waar kinderen aanwezig kunnen zijn.

Wat te doen als de batterij beschadigd is?

Vervang de batterij niet door een verkeerd type. Neem contact op met TP-Link-ondersteuning voor een geschikte vervangende batterij.

Hoe reinig ik het zonnepaneel?

Reinig met een zachte, droge doek. Vermijd chemische of schurende producten die het oppervlak kunnen beschadigen.

Waar vind ik de CE-conformiteitsverklaring?

De originele CE-conformiteitsverklaring is beschikbaar op https://www.tp-link.com/en/support/ce/.

GEBRUIKSAANWIJZING VIGI PS30 TP-LINK

Voor gedetailleerde instructies voor het installeren van het product, de laadapparaten en waterdichte kabelbevestigingen, raadpleegt u de installatiegids die wordt meegeleverd.

*Aanbevolen wordt om VIGI-zonnepanelen te gebruiken met VIGI-zonnesysteemcontrollers.

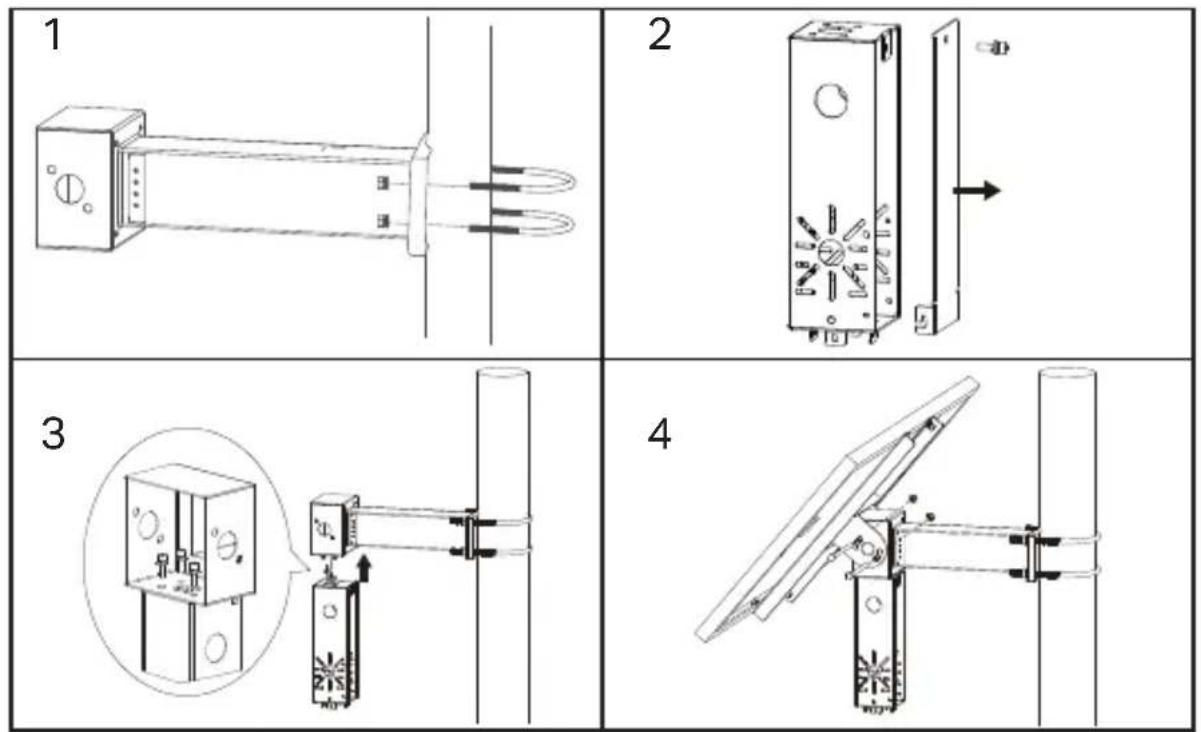

1. Het product installeren.

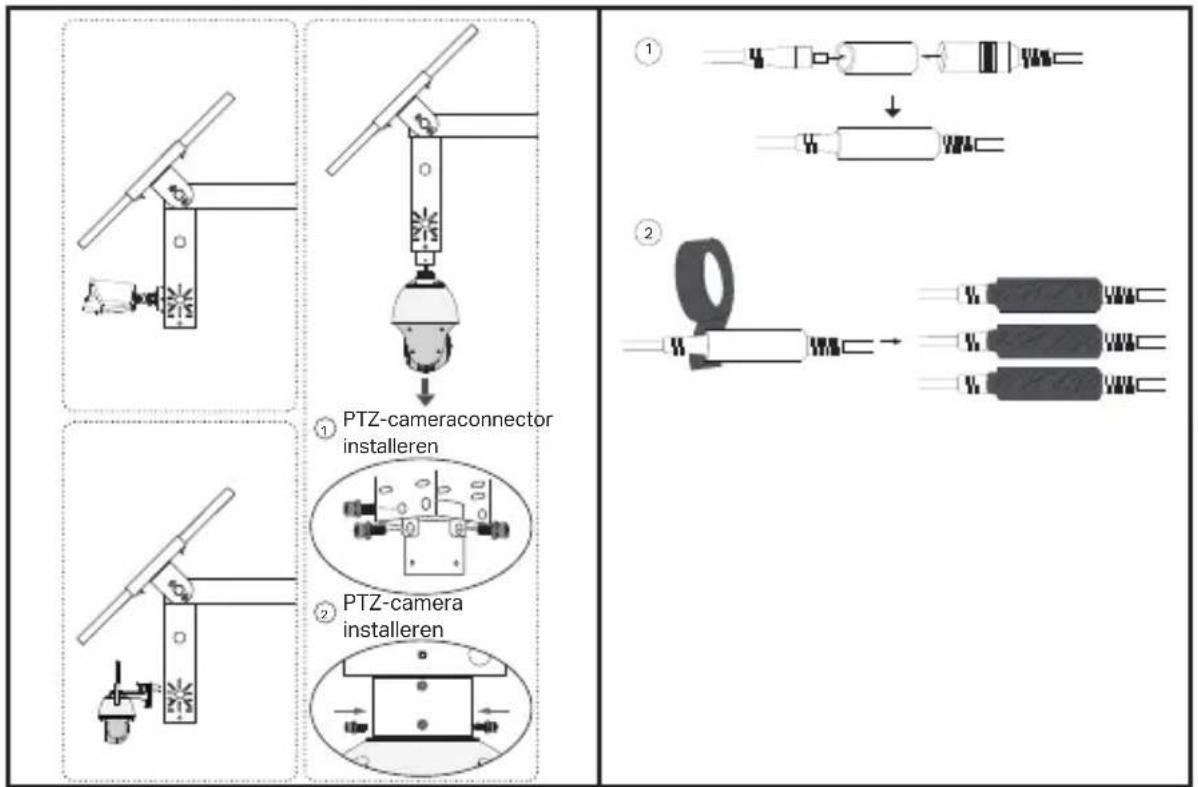

1. Laadapparaten installeren.

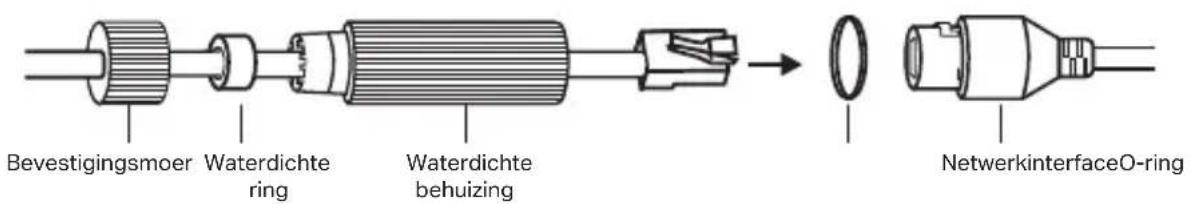

1. Waterdichte kabelbevestigingen bevestigen.

Configuratie

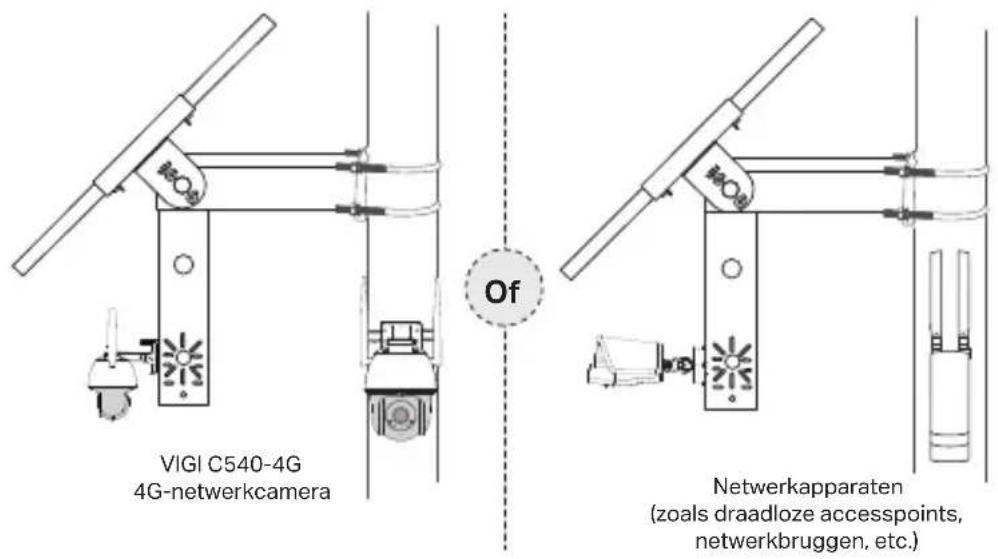

Dit is een typische netwerktopologie voor het zonnepaneel.

Stap 1. Sluit de 4-pins vrouwlijke connector aan op het zonnepaneel.

Stap 2. Sluit de RJ45-netwerkinterface van het zonnepaneel aan op de netwerkapparaten (zoals accesspoints, bruggen en 4G-camera's).

Stap 3. Volg de instructies om de Snelle installatie te voltooien.

1. Download en installeer de laatste versie van de TP-Link VIGI app.

Of

1. Open de app en meld u aan met uw TP-Link ID. Als u nog geen account hebt, moet u zich eerst registreren.

2. Tik rechtsboven op de knop + en volg de instructies in de app om de zonnesysteemcontroller toe te voegen.

Stap 4. U bent klaar.

De zonnesysteemcontroller wordt toegevoegd aan uw netwerk en voorziet uw apparaten van stroom. U kunt de zonnesysteemcontroller extern bedienen en beheren via de VIGI app.

Veelgestelde vragen (FAQ)

Q1. De ledstatus van de controller is ongewoon.

• SYS-led is uit: mogelijk is de voeding van de systeemboard beschadigd.
• LAN-led is uit: er is geen verbinding. Controleer of de RJ45-interface juist is bevestigd met het netwerkapparaat.
• PV-led is uit: het PV-paneel is niet verbonden of werkt ongewoon en kan geen elektriciteit opwekken.
• BAT-led is uit: de batterij werkt ongewoon.

Q2. Korte uitvoeringstijd en het korte bewakingstijd

- De batterij is ontkoppeld: controleer of de interface van het zonnepaneel juist is verbonden en controleer of het zonnepaneel zich in een goede staat bevindt.

- Het zonnepaneel is geblokkeerd: controleer of het zonnepaneel is geblokkeerd door vreemde objecten of dat de voorkant van het zonnepaneel vies is. Hierdoor verloopt de stroomopwekking minder efficiënt.

- Inefficiënt systeem: bevestig het stroomverbruik van de apparatuur. Als het stroomverbruik hoog is, wordt aanbevolen om het systeem op zonne-energie te vervangen door een systeem met hogere specificaties.

Instalación

Veiligheidsinformatie

• Probeer het apparaat niet te demonteren, repareren of aan te passen. Is het apparaat defect? Neem dan contact op met onze technische helpdesk.
• Gebruik geen beschadigde oplader of USB-kabel om het apparaat op te laden.
• Gebruik geen andere opladers dan de aanbevolen opladers.
• De adapter wordt naast de apparatuur geplaatst en moet goed toegankelijk zijn.
• Gebruik alleen stroomvoorzieningen die door de fabrikant zijn meegeleverd en in de originele verpakking van het product zitten. Als u nog vragen hebt, neem dan contact met ons op.
• De batterij niet weggooien in open vuur of een hete oven; een batterij niet mechanisch verpulveren of opensnijden, dit kan een explosie tot gevolg hebben.
• Plaats het apparaat zo dat de onderkant naar beneden wijst. Installeer het op een stabiele plaats en voorkom dat het kan vallen.
• Houd het apparaat uit de buurt van vuur of warme omgevingen. Dompel het apparaat niet onder in water of andere vloeistoffen.
• Deze apparatuur is niet geschikt voor plaatsen waar kinderen aanwezig zijn.

Lees en volg bovenstaande veiligheidsinformatie tijdens het gebruik van het apparaat. Wij kunnen niet garanderen dat er geen ongelukken of schade kan optreden als gevolg van onjuist gebruik van het apparaat. Gebruik dit product met zorg en gebruik op eigen risico.

WAARSCHUWING!

Er bestaat explosiegevaar als de batterij wordt vervangen door een onjuist type

WAARSCHUWING!

Vervang de batterij niet door een onjuist type batterij waardoor een beveiliging uitgeschakeld kan worden.

De batterij niet weggooien in open vuur of een hete oven; een batterij niet mechanisch verpulveren of opensnijden, dit kan een explosie tot gevolg hebben.

Stel een batterij niet bloot aan een omgeving met een extreem hoge temperatuur, dit kan een explosie of het lekken van ontvlambaar vloeistof of gas tot gevolg hebben.

Stel de batterij niet bloot aan een omgeving met een extreem lage luchtdruk, dit kan een explosie of het lekken van ontvlambaar vloeistof of gas tot gevolg hebben.

TP-Link beperkte productgarantie

Geldt alleen voor producten van het merk TP-Link. Voor meer informatie over de garantieperiode, voorwaarden en procedures kijk op: http://nl.tp-link.com/support

DEZE GARANTIE GEEFT U SPECIFIEKE WETTELIJKE RECHTEN EN U KUNT NOG ANDERE RECHTEN HEBBEN, DIE PER LAND (OF PER PROVINCIE) KUNNEN VERSCHILLEN.

VOOR ZOVER TOEGESTAAN DOOR DE PLAATSELIJKE WETGEVING ZIJN DEZE GARANTIE EN HET VERMELDE

VERHAAL EXCLUSIEF EN KOMEN DIE IN DE PLAATS VAN ALLE ANDERE GARANTIES, VERHALEN EN VOORWAARDEN.

TP-Link geeft garantie op het hardware product van het merk TP-Link in de originele verpakking voor gebreken in materialen en fabricage indien normaal gebruikt in overeenstemming met de richtlijnen van TP-Link gedurende een bepaalde periode afhankelijk van de service ter plaatse vanaf de oorspronkelijke datum van aanschaf via de detailhandel door de eindgebruiker-koper.

Deutsch

TP-Link verklaart hierbij dat het zonnepaneel voldoet aan de essentiële eisen en andere relevante bepalingen van de richtlijnen 2014/30/EU, 2014/35/EU, 2011/65/EU en (EU)2015/863.

De oorspronkelijke EU verklaring van overeenstemming is te vinden op https://www.tp-link.com/en/support/ce/.

Zonnepaneel

TP-Link verklaart hierbij dat dit apparaat in overeenstemming is met de essentiële eissen en andere relevante bepalingen van de richtlijnen 2012/19/EU.
