MANUAL DE USUARIO VIGI PS30 TP-LINK

Español (Latinoamérica)......25

Português Brasil 28

Türkçe....31

العربية....34

Para obtener instrucciones detalladas sobre la instalación del producto, los dispositivos de carga y las fijaciones impermeables de los cables, consulte la Guía de instalación incluida en el paquete.

*Se recomienda utilizar paneles solares VIGI con controladores de sistema solar VIGI.

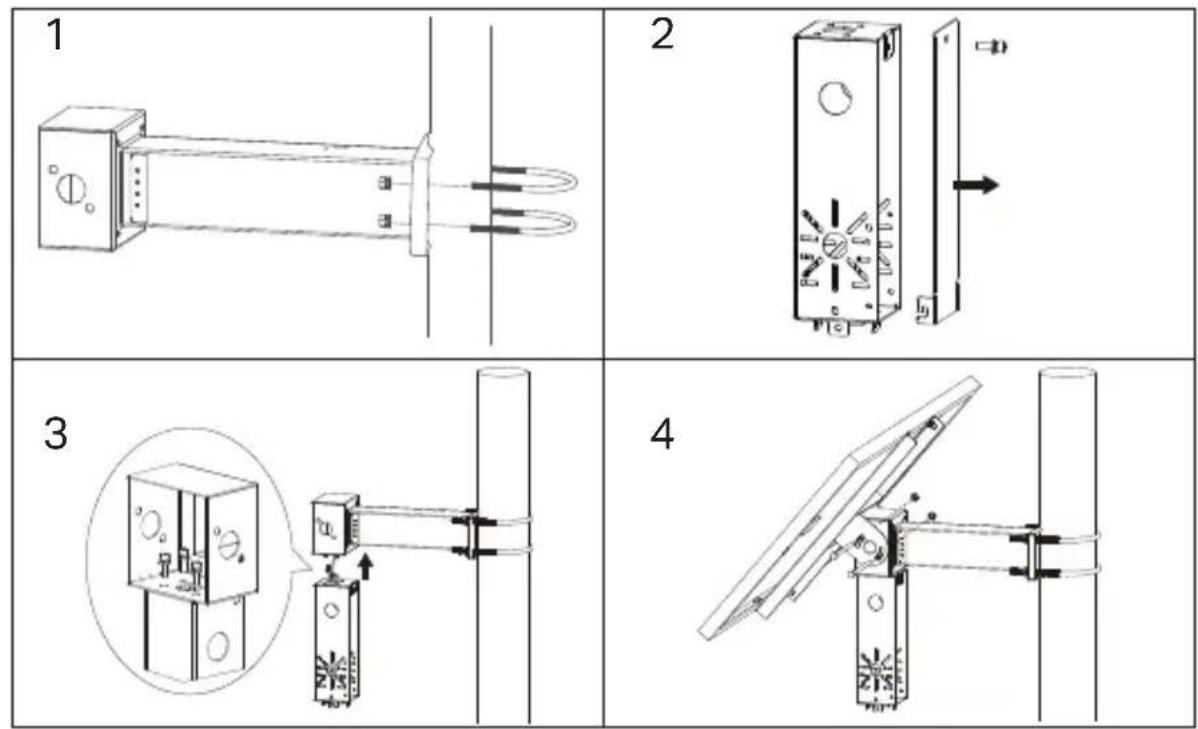

1. Instale el producto.

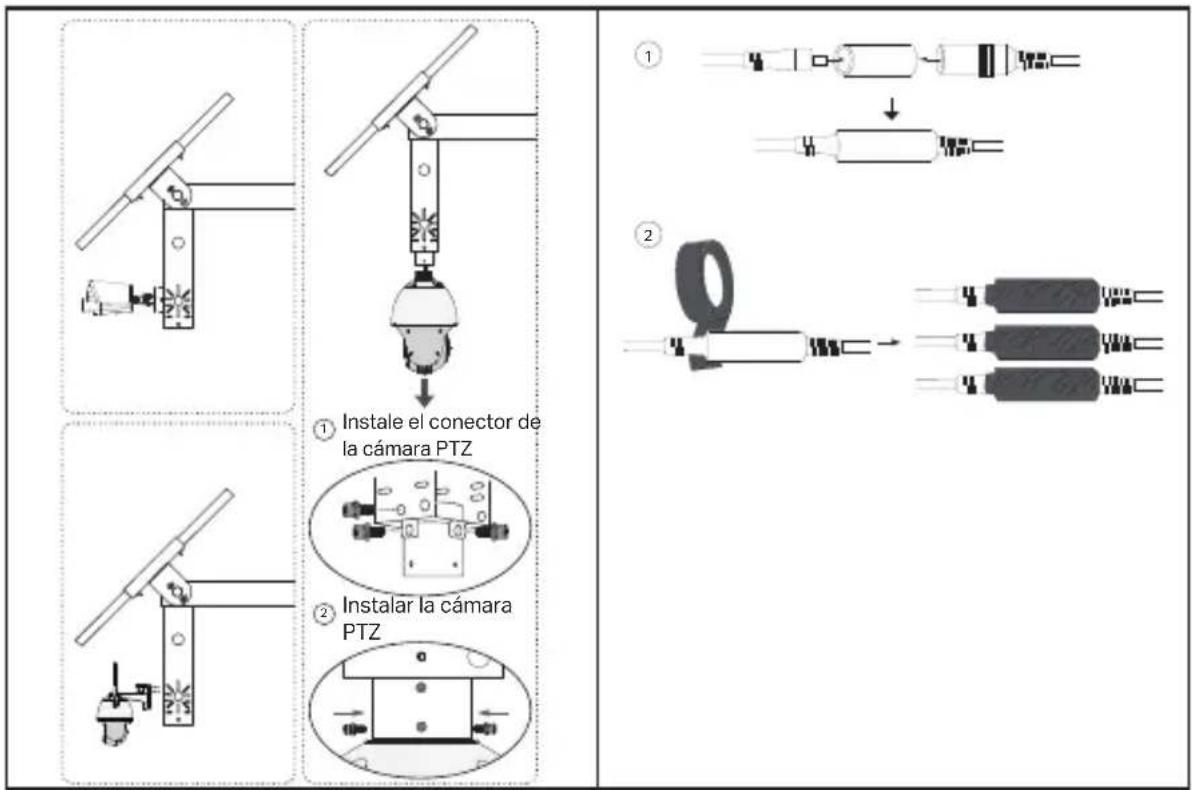

1. Instale los dispositivos de carga.

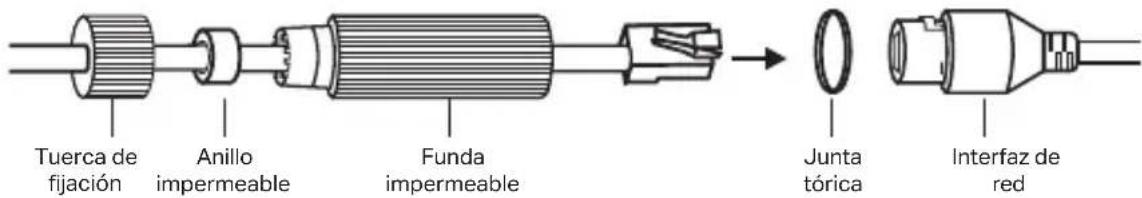

1. Instale las fijaciones de cable impermeables.

Tuerca de fijación Anillo impermeable Funda impermeable Junta tórica Interfaz de red

Configuración

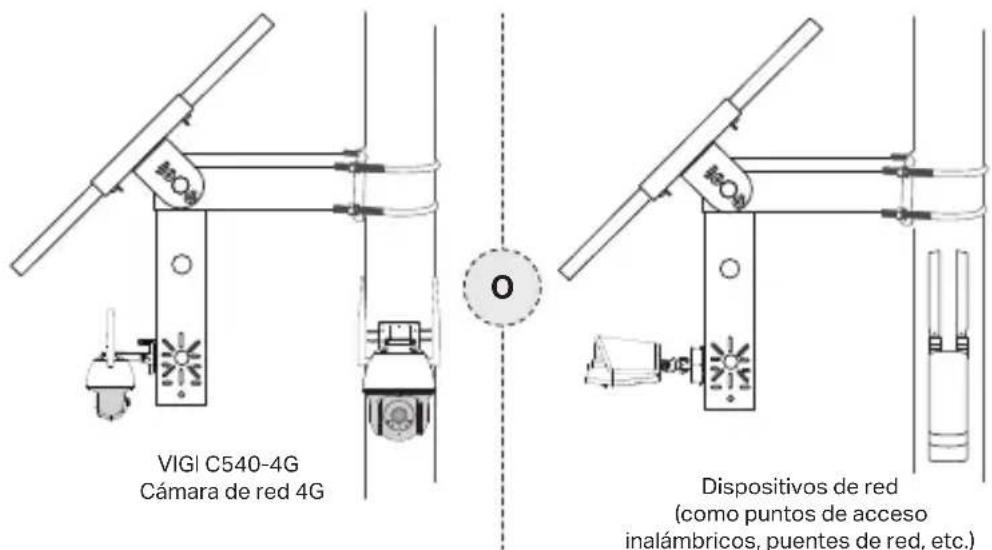

Topología de red típica para el panel solar.

VIGI C540-4G Cámara de red 4G Dispositivos de red (como puntos de acceso inalámbricos, puentes de red, etc.)

Paso 1. Conecte el conector hembra de cuatro pines al panel solar.

Paso 2. Conecte la interfaz de red RJ45 del panel solar a los dispositivos de red (como puntos de acceso, puentes y cámaras 4G).

Paso 3. Siga las instrucciones para finalizar la configuración rápida.

1. Descargue e instale la versión más reciente de la App TP-Link VIGI.

1. Abra la app e inicia sesión con su ID de TP-Link. Si no tiene una cuenta, regístrese primero.

2. Toque el botón + en la parte superior derecha y siga las instrucciones de la aplicación para agregar el controlador del sistema solar.

Paso 4. Listo.

El controlador del sistema solar se agrega a su red y puede proporcionar energía a sus dispositivos. Puede controlar y administrar el controlador a través de la aplicación VIGI de forma remota.

FAQ (Preguntas más frecuentes)

Q1. El estado del LED del controlador es anormal.

• El LED SYS está apagado: No está recibiendo alimentación o la placa del sistema está dañada.
• El LED LAN está apagado: No hay conexión, compruebe que la interfaz RJ45 esté bien conectada al dispositivo de red.
• El LED PV está apagado: El panel fotovoltaico no está conectado o funciona de forma anómala, no puede generar electricidad.
• El LED BAT está apagado: La batería funciona de forma anómala.

Q2. Funcionamiento del sistema y monitorización

• La placa de la batería está desconectada: Compruebe si la interfaz del panel solar está bien conectada y asegúrese de que el panel solar está en buenas condiciones de funcionamiento.
• El panel solar está bloqueado: Compruebe si el panel solar está bloqueado por objetos extraños o si su parte frontal está sucia, esto afecta a su eficiencia al generar energía.
• Sistema de equipamiento ineficiente: Confirme el consumo de energía del equipo. Si el consumo de energía es demasiado elevado, se recomienda sustituirlo por un producto alimentado por energía solar con mejores especificaciones.

Εγκατάσταση

Para obtener instrucciones detalladas sobre la instalación del producto, los dispositivos de carga y los accesorios impermeable para los cables, consulte la Guía de instalación incluida en el paquete.

*Se recomienda utilizar paneles solares VIGI con controladores de sistema solar VIGI.

1. Instale el producto.

1. Instalar dispositivos de carga.


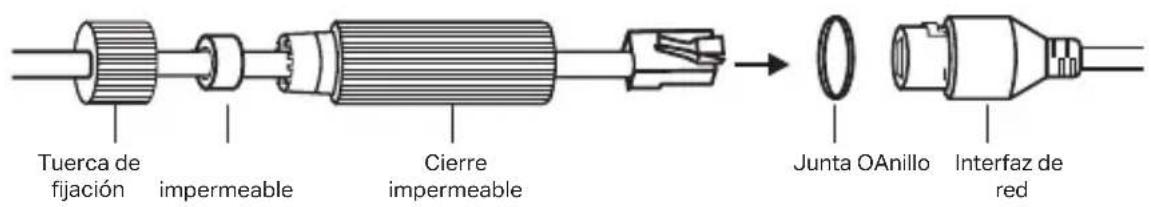

1. Instale los accesorios impermeables para los cables.

Tuerca de fijación impermeable Cierre impermeable Junta OAnillo Interfaz de red

Configuración

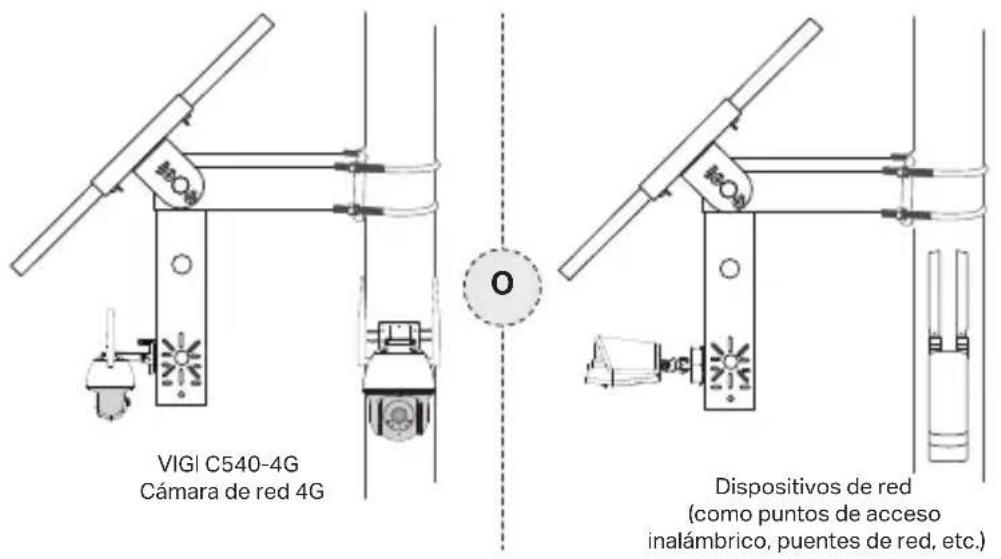

A continuación se muestra una topología de red típica para el panel solar.

VIGI C540-4G Cámara de red 4G Dispositivos de red (como puntos de acceso inalámbrico, puentes de red, etc.)

Paso 1. Conecte el conector hembra de cuatro pines al panel solar.

Paso 2. Conecte la interfaz de red RJ45 del panel solar a los dispositivos de red (como puntos de acceso, puentes y cámaras 4G).

Paso 3. Siga las instrucciones para finalizar la Configuración rápida.

1. Descargue e instale la última aplicación TP-Link VIGI.

O

1. Abra la aplicación e inicie sesión con su ID de TP-Link. Si no tienes una cuenta, registrate primero.

2. Toque el botón + en la parte superior derecha y siga las instrucciones de la aplicación para agregar el controlador del sistema solar.

Paso 4. Listo.

El controlador del sistema solar se agrega a su red y puede proporcionar energía a sus dispositivos. Puede controlar y administrar el controlador a través de la aplicación VIGI de forma remota.

FAQ (Preguntas frecuentes)

Q1. El estado del LED del controlador es anormal.

• El LED SYS está apagado: puede que no haya energía o que la placa base esté dañada.
• EI LED de LAN está apagado: no hay conexión. Compruebe si la interfaz RJ45 está firmemente conectada al dispositivo de red.
• El LED fotovoltaico está apagado: el panel fotovoltaico no está conectado o funciona de manera anormal y no puede generar electricidad.
• El LED BAT está apagado: La batería funciona de forma anormal.

Q2. Tiempo de ejecución del sistema corto y tiempo de monitoreo corto

• La placa de la batería está desconectada: Verifique si la interfaz del panel solar está bien conectada y asegúrese de que el panel solar esté en condiciones de funcionar.
• El panel solar está bloqueado: Verifique si el panel solar está bloqueado por objetos extraños o si el frente del panel solar está sucio, lo que afectará su eficiencia de generación de energía.
• Sistema de equipos ineficiente: Confirmar el consumo de energía del equipo. Si el consumo de energía es grande, se recomienda reemplazarlo con un producto de energía solar con especificaciones superiores.

Instalação

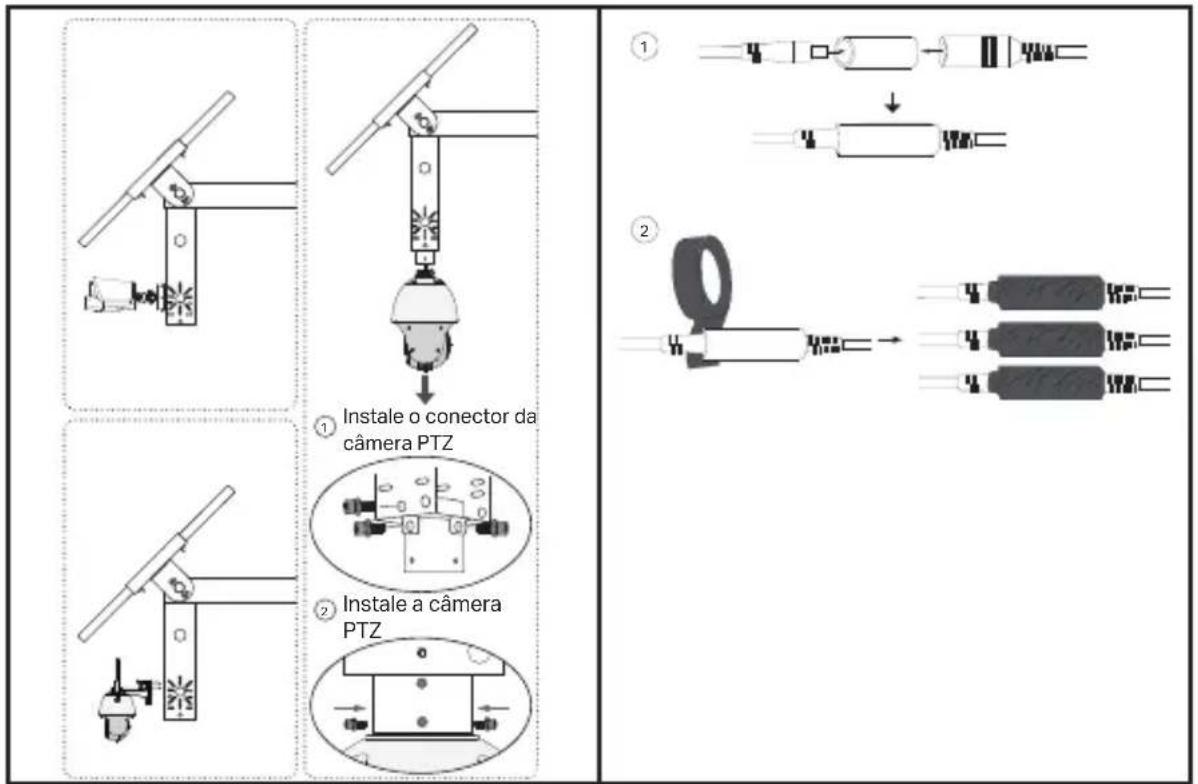

1. Instale dispositivos de carga.

Información de seguridad

• No intente desmontarlo, repararlo o modificar el dispositivo. Si necesita servicio, contáctenos.
• No utilice un cargador o cable USB dañado para cargar el dispositivo.
• No utilice ningún otro cargador que los recomendados.
• El adaptador se instalará cerca del equipo y será de fácil acceso.
• Utilice únicamente fuentes de alimentación proporcionadas por el fabricante y en el embalaje original de este producto. Si tiene alguna pregunta, no dude en contactarnos.
• Evite desechar una batería en el fuego o en un horno caliente, o aplastarla o cortarla mecánicamente, ya que puede provocar una explosión.
• Coloque el dispositivo con la superficie inferior hacia abajo. Instálelo en lugares estables y evite que se caiga.
• Mantenga el dispositivo alejado del fuego o de ambientes calurosos. NO lo sumerja en agua ni en ningún otro líquido.
• Este equipo no es adecuado para su uso en lugares donde es probable que haya niños presentes.

Por favor lea y siga las indicaciones anteriores de seguridad cuando el dispositivo esté funcionando. No nos haremos responsables de posibles daños o accidentes que puedan ocurrir debido a un uso incorrecto del dispositivo. Por favor utilice este producto de manera correcta y bajo su propia responsabilidad.

¡PRECAUCIÓN! Riesgo de explosión si la batería se reemplaza por un tipo incorrecto

¡PRECAUCIÓN!

Evite reemplazar una batería con un tipo incorrecto que pueda anular una protección.

Evite desechar una batería en el fuego o en un horno caliente, o aplastarla o cortarla mecánicamente, ya que puede provocar una explosión.

No deje la batería en un entorno con temperaturas extremadamente altas que puedan provocar una explosión o una fuga de líquido o gas inflamable.

No deje una batería sometida a una presión de aire extremadamente baja que pueda provocar una explosión o una fuga de líquido o gas inflamable.

Garantía limitada para productos de TP-Link

Sólo para productos que porten la marca TP-Link. Para obtener información sobre el período de garantía, política y procedimientos, visitar http://www.tp-link.es/support

ESTA GARANTÍA LE CONFIERE DERECHOS LEGALES ESPECÍFICOS, Y ES POSIBLE QUE USTED DISPONGA DE OTROS DERECHOS, LOS CUALES PUEDEN VARIAR SEGÚN EL ESTADO (O SEGÚN EL PAÍS O PROVINCIA).

EN LA MEDIDA QUE LO PERMITA LA JURISDICCIÓN LOCAL, ESTA GARANTÍA Y LOS RECURSOS ESTABLECIDOS EN ELLA SON EXCLUSIVOS EN LUGAR DE CUALQUIER OTRA GARANTÍA, RECURSO Y CONDICIÓN.

TP-Link garantiza el producto de hardware que porta la marca TP-Link contenido en la caja original contra defectos en los materiales y mano de obra bajo condiciones normales de uso de acuerdo con las directrices de TP-Link por un periodo que depende del servicio local desde la fecha original de compra en la tienda por parte del usuario final adquiriente.

Ελληνικά

TP-Link declara por la presente que el Sistema de Suministro de Energía Solar cumple con los requisitos esenciales y otras disposiciones relevantes de las directivas 2014/30/UE, 2014/35/UE, 2011/65/UE y (UE)2015/863.

La declaración original CE de la conformidad puede encontrarse en: https://www.tp-link.com/en/support/ce/.

Panel solar

Por la presente TP-Link declara que este dispositivo cumple con los requisitos esenciales y otras disposiciones relevantes de las directivas 2012/19/UE.
