| Tipo de produto | Painel solar para sistema de vigilância |
| Marca | TP-Link |
| Modelo | VIGI PS30 |
| Potência nominal | 30 W |
| Tensão de saída | 12 V CC |
| Dimensões (aproximadamente) | 670 x 490 x 30 mm |
| Peso (aproximadamente) | 3,5 kg |
| Material do painel | Silício policristalino |
| Certificações | CE, UE (2014/30, 2014/35, 2011/65, 2012/19) |
| Funções principais | Alimentação solar, gerenciamento de carga, compatibilidade com controladores VIGI, supervisão remota via aplicativo VIGI |
| Uso previsto | Exterior, para câmera de vigilância, pontos de acesso, pontes de rede |
| Índice de proteção | IP65 (resistente a poeira e jatos de água) |
| Garantia | Limitada, consulte as condições no site TP-Link |
| Segurança | Não desmonte, não exponha ao fogo ou a temperaturas extremas, use apenas os acessórios fornecidos |
| Manutenção e limpeza | Limpe com um pano macio e seco, evite produtos abrasivos |
| Peças de reposição e reparabilidade | Entre em contato com o serviço TP-Link para qualquer reparo ou substituição |
| Informações gerais | Instalação recomendada com os controladores VIGI; siga o guia de instalação fornecido |
Perguntas frequentes - VIGI PS30 TP-LINK
Perguntas dos utilizadores sobre VIGI PS30 TP-LINK
0 pergunta sobre este aparelho. Responda às que conhece ou faça a sua.
Faça uma nova pergunta sobre este aparelho
Baixe as instruções para o seu Painel solar em formato PDF gratuitamente! Encontre o seu manual VIGI PS30 - TP-LINK e retome o controlo do seu dispositivo eletrónico. Nesta página estão publicados todos os documentos necessários para a utilização do seu dispositivo. VIGI PS30 da marca TP-LINK.
MANUAL DE UTILIZADOR VIGI PS30 TP-LINK
Para obter instruções pormenorizadas sobre a instalação do produto, dos dispositivos de carga e das fixações de cabos à prova de água, consulte o Guia de Instalação incluído na embalagem.
*Recomenda-se a utilização dos colectores solares VIGI com os controladores do sistema solar VIGI.

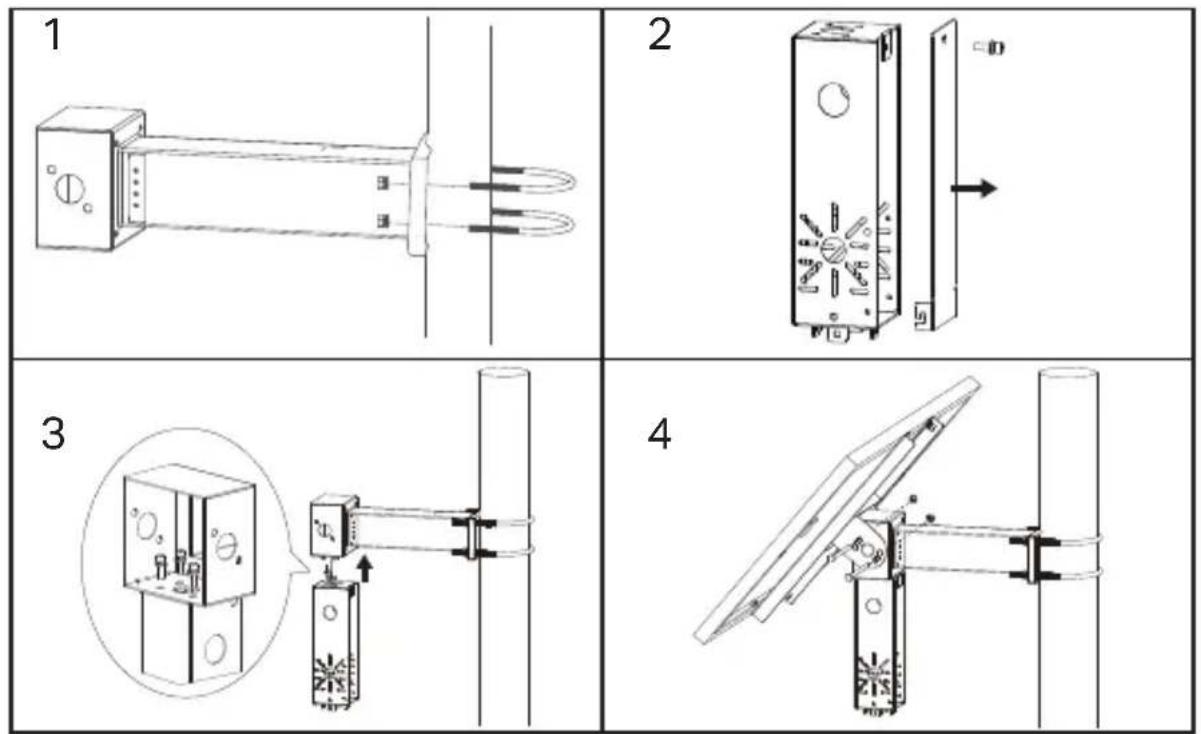

- Instale o produto.

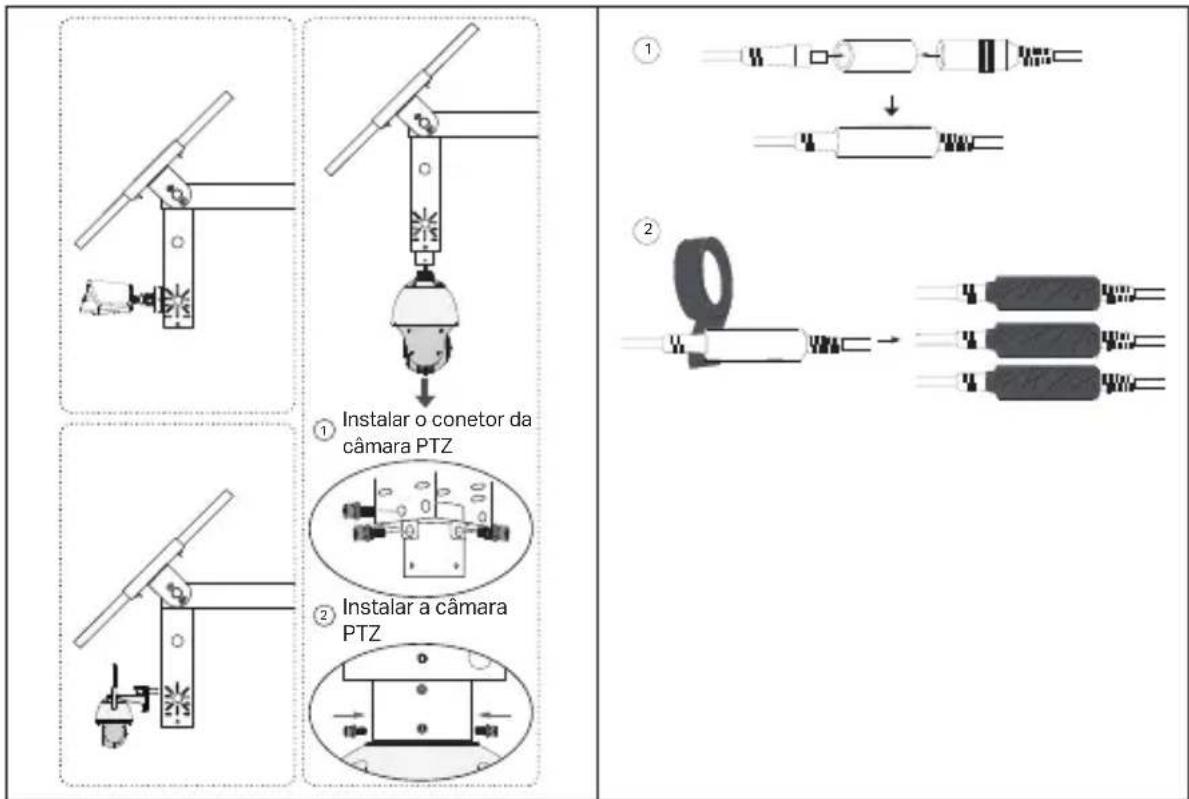

- Instale os dispositivos de carga.

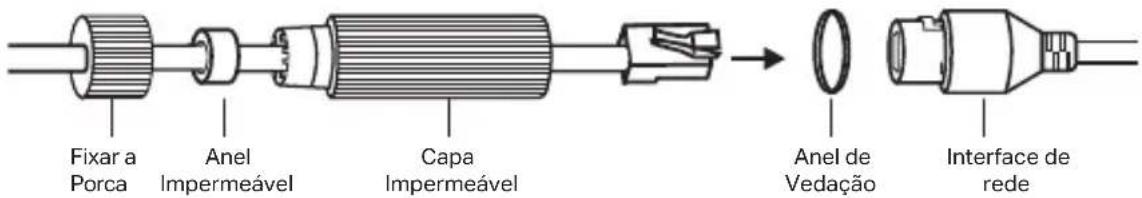

- Instale as fixações de cabos à prova de água.
Configuração

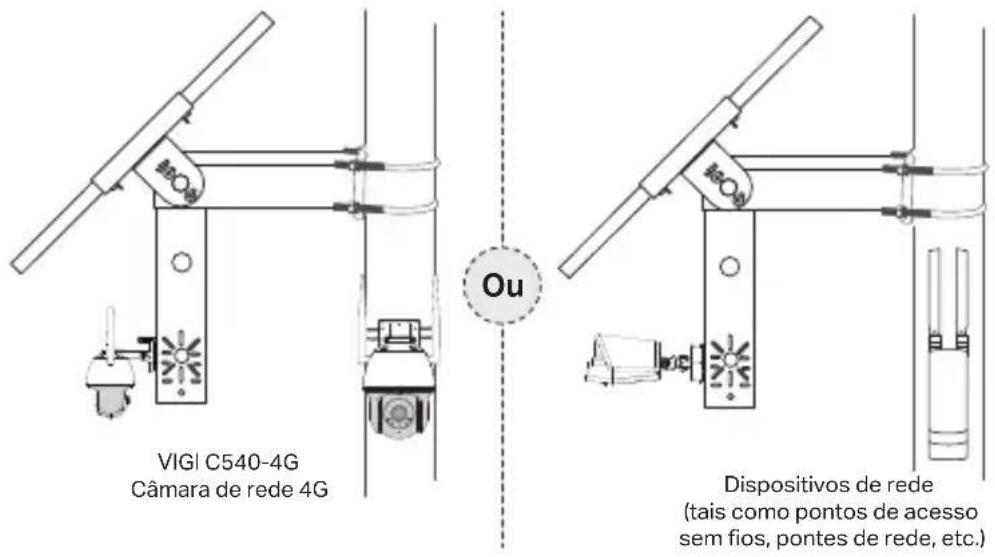

Aqui está uma topologia de rede típica para o painel solar.
Passo 1. Ligar o conetor fêmea de quatro pinos ao painel solar.
Passo 2. Ligar a interface de rede RJ45 do painel fotovoltaico aos dispositivos de rede (tais como pontos de acesso, pontes e câmaras 4G).
Passo 3. Siga as instruções para concluir a configuração rápida.
- Descarregue e instale a aplicação TP-Link VIGI mais recente.
Ou
- Abra a aplicação e inicie sessão com a sua ID TP-Link. Se não tiver uma conta, registe-se primeiro.
- Toque no botão + no canto superior direito e siga as instruções da aplicação para adicionar o controlador do sistema solar.
Passo 4. Já está.
O controlador do sistema solar é adicionado à sua rede e pode fornecer energia aos seus dispositivos. Pode controlar e gerir remotamente o controlador através da aplicação VIGI.
FAQ (Perguntas mais frequentes)
Q1. O estado do LED do controlador é anormal.
- O LED SYS está desligado: Pode estar sem energia ou a placa de sistema está danificada.
- O LED LAN está desligado: Não existe qualquer ligação. Verifique se a interface RJ45 está firmemente ligada ao dispositivo de rede.
- O LED FV está desligado: O painel fotovoltaico não está ligado ou funciona de forma anormal e não consegue gerar eletricidade.
- O LED BAT está desligado: A bateria está a funcionar de forma anormal.
Q2. Tempo de funcionamento curto do sistema e tempo de monitorização curto
- A placa da bateria está desligada: Verifique se a interface do painel solar está bem ligada e certifique-se de que o painel solar está em condições de funcionamento.
- O painel solar está bloqueado: Verificar se o painel solar está bloqueado por objectos estranhos ou se a parte frontal do painel solar está suja, o que afectará a sua eficiência de produção de energia.
- Sistema de equipamento ineficiente: Confirmar o consumo de energia do equipamento. Se o consumo de energia for elevado, recomenda-se a sua substituição por um produto alimentado a energia solar com uma especificação mais elevada.
Installatie
Para obter instruções detalhadas sobre a instalação do produto, dispositivos de carga e conexões de cabos à prova d'água, consulte o Guia de Instalação incluído na embalagem.
* Recomenda-se a utilização dos coletores solares VIGI com os controladores do sistema solar VIGI.

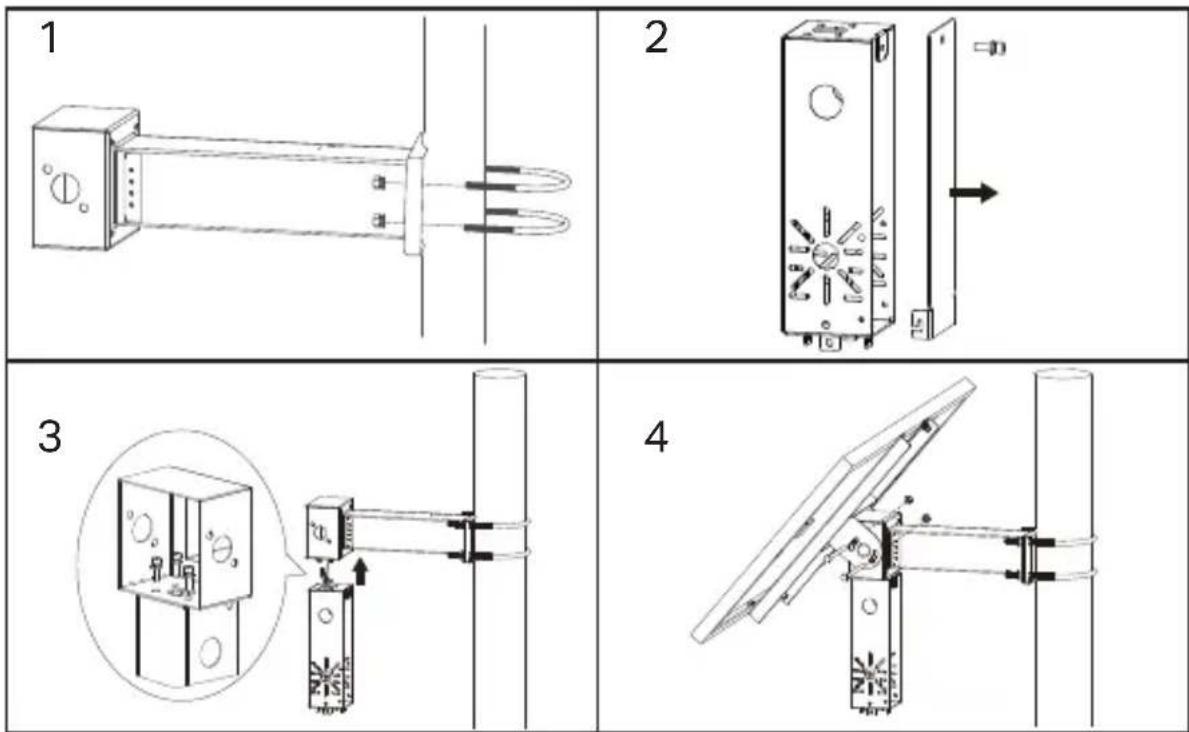

- Instale o produto.
- Instale acessórios de cabos à prova d'água.
Configuração

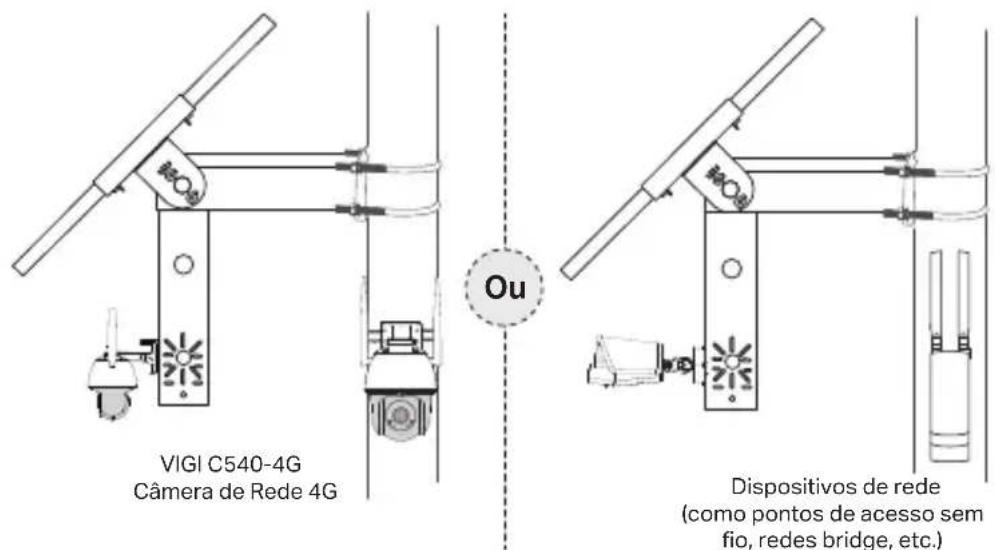

Aqui está uma topologia de rede típica para o painel solar.
Etapa 1. Conecte o conector fêmea de quatro pinos ao painel solar.
Etapa 2. Conecte a interface de rede RJ45 do painel solar aos dispositivos de rede (como pontos de acesso, bridges e câmeras 4G).
Etapa 3. Siga as instruções para concluir a Configuração Rápida.
- Baixe e instale o aplicativo TP-Link VIGI mais recente.
Ou
-
Abra o aplicativo e faça login com seu TP-Link ID. Se você não tem uma conta, cadastre-se primeiro.
-
Toque no botão + no canto superior direito e siga as instruções da aplicação para adicionar o controlador do sistema solar.
Etapa 4. Concluído.
O controlador do sistema solar é adicionado à sua rede e pode fornecer energia aos seus dispositivos. Pode controlar e gerir remotamente o controlador através da aplicação VIGI.
FAQ (Perguntas Frequentes)
Q1. O status do LED do controlador está anormal.
- O LED SYS está apagado: Pode estar sem energia ou a placa do sistema está danificada.
- O LED LAN está apagado: Não há conexão. Verifique se a interface RJ45 está firmemente conectada ao dispositivo de rede.
- O LED PV está apagado: O painel fotovoltaico não está conectado ou funciona de forma anormal e não pode gerar eletricidade.
- O LED BAT está apagado: A bateria está funcionando de forma anormal.
Q2. Curto tempo de execução do sistema e curto tempo de monitoramento
- A placa da bateria está desconectada: Verifique se a interface do painel solar está bem conectada e certifique-se de que o painel solar esteja em condições de funcionamento.
- O painel solar está bloqueado: Verifique se o painel solar está bloqueado por objetos estranhos ou se a frente do painel solar está suja, o que afetará sua eficiência de geração de energia.
- Sistema de equipamento ineficiente: Confirme o consumo de energia do equipamento. Se o consumo de energia for grande, recomenda-se substituí-lo por um produto movido a energia solar com especificações superiores.
Kurulum
Informação de Segurança
- Não tente abrir, reparar ou modificar o dispositivo. Se precisar de alguma assistência, entre em contato.
- Não utilize um carregador ou cabo USB danificado para carregar o dispositivo.
- Não utilizar outros carregadores para além dos recomendados.
-
o adaptador deve ser instalado perto do equipamento e deve ser facilmente acessível.
-
Utilize apenas fontes de alimentação fornecidas pelo fabricante e que se encontrem na embalagem original deste produto. Se tiver alguma dúvida, não hesite em contactar-nos.
- Evite deitar uma pilha ao fogo ou a um forno quente, ou esmagar ou cortar mecanicamente uma pilha, pois isso pode provocar uma explosão.
- Coloque o aparelho com a superfície inferior virada para baixo. Instale-o em locais estáveis e Evite a sua queda.
- Mantenha o aparelho afastado do fogo ou de ambientes quentes. Não mergulhe em água ou em qualquer outro líquido.
- Este equipamento não é adequado para ser utilizado em locais onde seja provável a presença de crianças.
Por favor leia e siga as instruções de segurança acima quando operar o dispositivo. Não é garantido que acidentes ou estragos possam ocorrer devido à utilização incorreta do produto. Por favor utilize este produto corretamente.
CUIDADO!
Risco de explosão se a bateria for substituída por um tipo incorrecto
CUIDADO!
Evite a substituição de uma pilha por uma de tipo incorreto que possa anular uma proteção.
Evite deitar uma pilha ao fogo ou a um forno quente, ou esmagar ou cortar mecanicamente uma pilha, o que pode resultar numa explosão.
Não deixe uma bateria num ambiente com temperaturas extremamente elevadas, que podem provocar uma explosão ou a fuga de líquidos ou gases inflamáveis.
Não deixe uma bateria sujeita a uma pressão de ar extremamente baixa que possa resultar numa explosão ou na fuga de líquido ou gás inflamável.
Garantia Limitada de Produto TP-Link
Apenas para Produtos da Marca TP-Link. Para obter informações sobre o período de garantia, política e procedimentos, visite https://www.tp-link.com/pt/support
ESTA GARANTIA DÁ-LHE DIREITOS LEGAIS ESPECÍFICOS E PODERÁ TER OUTROS DIREITOS QUE VARIAM ENTRE ESTADOS (OU ENTRE PAÍSES OU PROVÍNCIAS).
ATÉ AO LIMITE PERMITIDO PELA LEI LOCAL, ESTA GARANTIA E OS RECURSOS ESTABELECIDOS NELA SÃO EXCLUSIVOS E SUBSTITUEM TODAS AS OUTRAS GARANTIAS, RECURSOS E CONDIÇÕES.
A TP-Link fornece garantia a qualquer produto da marca TP-Link contido na embalagem original do produto, contra qualquer defeito nos materiais e construção, quando o mesmo é utilizado em condições normais e de acordo com as orientações fornecidas pela TP-Link, por um período definido pelo do serviço de apoio local a partir da data de compra pelo utilizador final.
Nederlands
A TP-Link declara que este sistema de alimentação eléctrica está em conformidade com os requisitos essenciais e outras disposições das Diretivas 2014/30/UE, 2014/35/UE, 2011/65/UE e (UE)2015/863.
A declaração original de conformidade UE pode ser encontrada em https://www.tp-link.com/en/support/ce/.
Painel solar
A TP-Link declara que este sistema de alimentação eléctrica está em conformidade com os requisitos essenciais e outras disposições das Diretivas 2012/19/UE.
