VIGI PS30 - Solarmodul TP-LINK - Kostenlose Bedienungsanleitung

Produkttyp	Solarmodul für Überwachungssystem
Marke	TP-Link
Modell	VIGI PS30
Nennleistung	30 W
Ausgangsspannung	12 V DC
Abmessungen (ca.)	670 x 490 x 30 mm
Gewicht (ca.)	3,5 kg
Panelmaterial	Polykristallines Silizium
Zertifizierungen	CE, EU (2014/30, 2014/35, 2011/65, 2012/19)
Hauptfunktionen	Solarstromversorgung, Ladungsmanagement, Kompatibilität mit VIGI-Controllern, Fernüberwachung über VIGI-App
Verwendungszweck	Außenbereich, für Überwachungskameras, Zugangspunkte, Netzwerkbrücken
Schutzart	IP65 (staub- und strahlwassergeschützt)
Garantie	Eingeschränkt, siehe Bedingungen auf der TP-Link-Website
Sicherheit	Nicht zerlegen, nicht Feuer oder extremen Temperaturen aussetzen, nur mitgeliefertes Zubehör verwenden
Wartung und Reinigung	Mit weichem, trockenem Tuch reinigen, scheuernde Mittel vermeiden
Ersatzteile und Reparatur	Für Reparaturen oder Austausch den TP-Link-Support kontaktieren
Allgemeine Informationen	Empfohlene Installation mit VIGI-Controllern; Installationsanleitung befolgen

Häufig gestellte Fragen - VIGI PS30 TP-LINK

Wie installiere ich das Solarmodul VIGI PS30?

Schließen Sie den vierpoligen Buchsenstecker an das Solarmodul an, dann verbinden Sie die RJ45-Schnittstelle mit den Netzwerkgeräten (Kamera, Access Point usw.). Schließen Sie die Schnellkonfiguration über die TP-Link VIGI-App ab.

Was tun, wenn die SYS-LED des Controllers aus ist?

Die ausgeschaltete SYS-LED zeigt eine Spannungsunterbrechung oder eine beschädigte Systemplatine an. Überprüfen Sie die Verbindungen und kontaktieren Sie bei Bedarf den TP-Link-Support.

Warum leuchtet die LAN-LED nicht?

Die ausgeschaltete LAN-LED bedeutet, dass keine Verbindung besteht. Stellen Sie sicher, dass das RJ45-Kabel fest mit dem Netzwerkgerät verbunden ist.

Was bedeutet eine ausgeschaltete PV-LED?

Die ausgeschaltete PV-LED zeigt an, dass das Solarmodul nicht angeschlossen ist oder nicht normal funktioniert und keinen Strom erzeugt. Überprüfen Sie die Anschlüsse des Moduls.

Wie behebe ich eine kurze Betriebsdauer des Akkus?

Stellen Sie sicher, dass der Akku richtig angeschlossen ist, das Solarmodul nicht blockiert ist und der Stromverbrauch des Geräts nicht zu hoch ist. Verwenden Sie gegebenenfalls ein Modul mit höherer Leistung.

Kann ich ein anderes Ladegerät als das mitgelieferte verwenden?

Nein, verwenden Sie nur das vom Hersteller mitgelieferte Ladegerät, um Beschädigungen oder Brandgefahr zu vermeiden.

Ist das Gerät für die Verwendung mit Kindern geeignet?

Nein, dieses Gerät ist nicht für Orte geeignet, an denen Kinder anwesend sein könnten.

Was tun, wenn der Akku beschädigt ist?

Ersetzen Sie den Akku nicht durch einen falschen Typ. Kontaktieren Sie den TP-Link-Support, um einen passenden Ersatzakku zu erhalten.

Wie reinige ich das Solarmodul?

Reinigen Sie mit einem weichen, trockenen Tuch. Vermeiden Sie chemische oder scheuernde Mittel, die die Oberfläche beschädigen könnten.

Wo finde ich die CE-Konformitätserklärung?

Die originale CE-Konformitätserklärung ist auf der Website https://www.tp-link.com/en/support/ce/ verfügbar.

BEDIENUNGSANLEITUNG VIGI PS30 TP-LINK

Ausführliche Anweisungen zur Installation des Produkts, der Ladegeräte und der wasserdichten Kabelbefestigungen finden Sie in der Installationsanleitung, die der Verpackung beiliegt.

*Es wird empfohlen, VIGI-Solarmodule mit VIGI-Solaranlagenreglern zu verwenden.

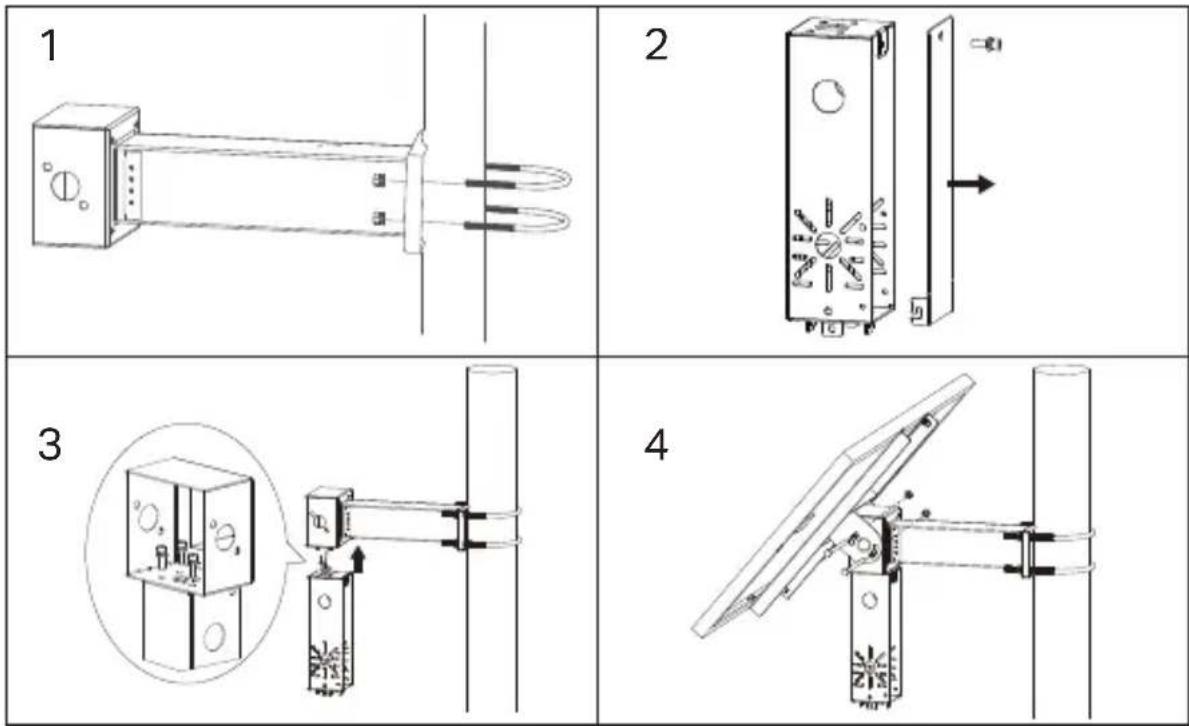

1. Installieren Sie das Produkt.

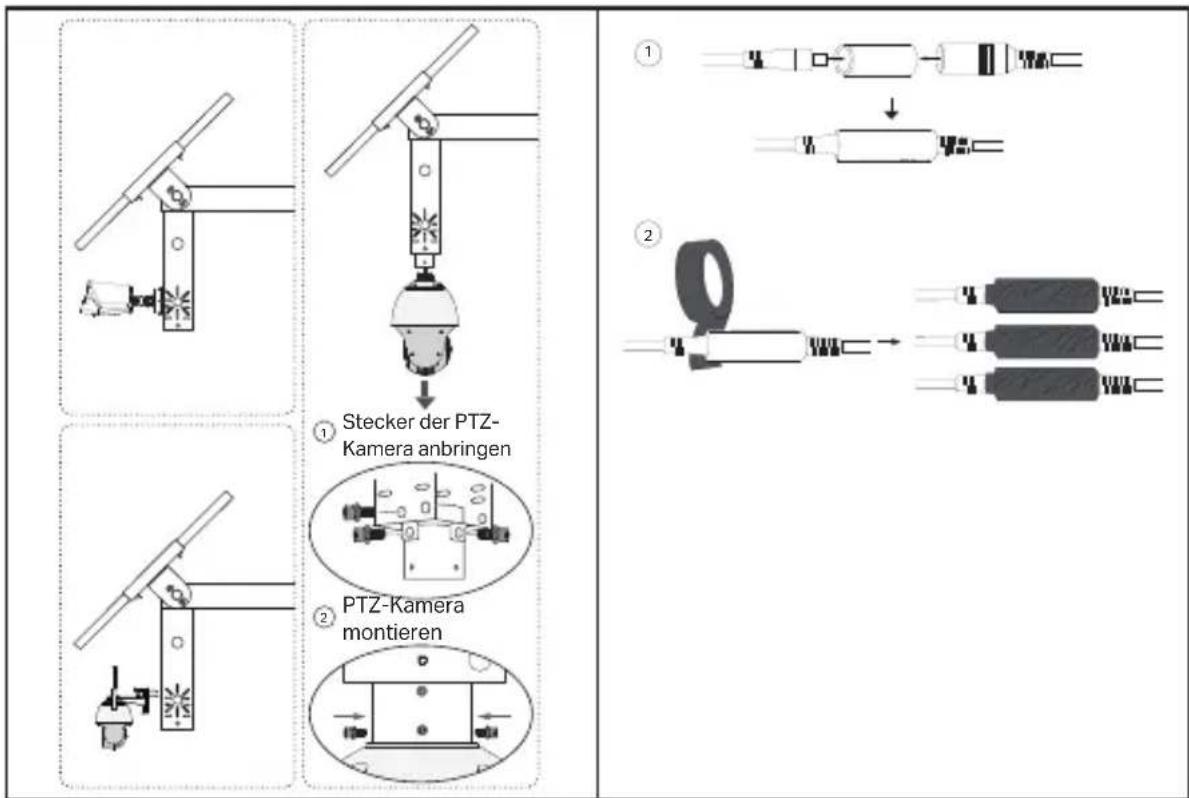

1. Installieren Sie die Belastungsvorrichtungen.

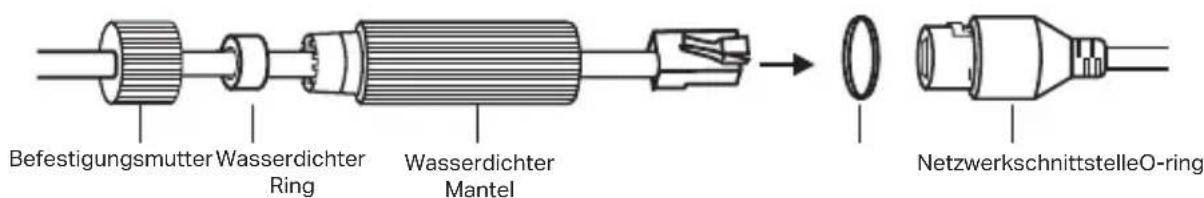

1. Anbringen der wasserdichten Kabelbefestigungen.

Konfiguration

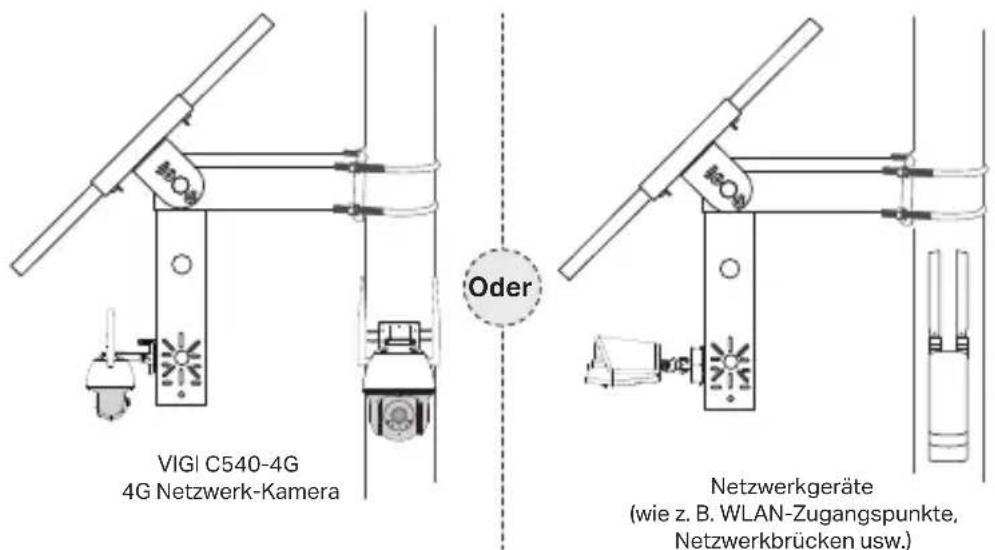

Hier ist eine typische Netzwerktopologie für das Solarmodul.

Schritt 1. Verbinden Sie die vierpolige Buchse mit dem Solarpanel.

Schritt 2. Verbinden Sie die RJ45-Netzwerkschnittstelle des Solarmoduls mit den Netzwerkgeräten (z. B. Access Points, Bridges und 4G-Kameras).

Schritt 3. Folgen Sie den Anweisungen, um die Schnelleinrichtung durchzuführen.

1. Laden Sie die neueste TP-Link VIGI-App herunter und installieren Sie sie.

Oder

1. Starten Sie die App und melden Sie sich mit Ihrer TP-Link ID an. Sollten Sie noch kein Konto haben, registrieren Sie sich zuerst.

2. Tippen Sie auf die Taste + oben rechts und folgen Sie den Anweisungen der App, um den Solaranlagenregler hinzuzufügen.

Schritt 4. Fertig.

Der Solaranlagenregler wird in Ihr Netzwerk eingebunden und kann Ihre Geräte mit Strom versorgen. Sie können den Regler über die VIGI App aus der Ferne steuern und verwalten.

FAQ (Häufig gestellte Fragen)

Q1. Der LED-Status des Controllers verhält sich ungewöhnlich.

• SYS-LED ist aus: Möglicherweise ist die Stromversorgung unterbrochen oder die Systemplatte ist beschädigt.
  • Die LAN-LED ist aus: Es besteht keine Verbindung. Prüfen Sie, ob die RJ45-Schnittstelle fest mit dem Netzwerkgerät verbunden ist.
• PV-LED leuchtet nicht: Das PV-Panel ist nicht angeschlossen oder arbeitet nicht ordnungsgemäß und kann keinen Strom erzeugen.
• BAT-LED leuchtet nicht: Der Akku arbeitet nicht ordnungsgemäß.

Q2. Kurze Systemlaufzeit und kurze Überwachungszeit

• Die Akku-Platine ist abgeklemmt: Prüfen Sie, ob die Schnittstelle des Solarpanels richtig angeschlossen ist bzw. ob sich das Solarpanel in einem betriebsfähigen Zustand befindet.
• Das Solarmodul ist verdeckt: Prüfen Sie, ob das Solarmodul durch Fremdkörper verdeckt wird oder ob die Oberfläche des Solarmoduls verschmutzt ist, wodurch die Effizienz der Stromerzeugung beeinträchtigt werden kann.
• Ineffizientes System der Ausrüstung: Überprüfen Sie den Stromverbrauch des Systems. Falls der Stromverbrauch zu hoch ist, empfiehlt es sich, das System mit einem besseren solarbetriebenen Produkt zu ersetzen.

Installation

• Versuchen Sie nicht, das Gerät auseinanderzunehmen oder zu manipulieren. Bitte setzen Sie sich mit uns in Verbindung, wenn Sie unseren Service benötigen.
• Verwenden Sie keine beschädigten Ladegeräte oder USB-Kabel zum Aufladen des Geräts.
• Verwenden Sie keine anderen Ladegeräte als die empfohlenen.
• Der Adapter sollte in Der Nähe des Geräts angebracht werden und leicht zugänglich sein.
• Verwenden Sie nur Netzteile, die vom Hersteller zur Verfügung gestellt wurden und sich in Der Originalverpackung dieses Produkts befinden. Falls Sie weitere Fragen haben, zögern Sie bitte nicht, uns zu kontaktieren.
• Vermeiden Sie, den Akku ins Feuer bzw. in einen heißen Ofen zu werfen, den Akku mechanisch zu zerlegen oder zu zerschneiden, da dies zu einer Explosion führen kann.
• Installieren Sie das Gerät mit der Unterseite nach unten. Installieren Sie es an einem stabilen Ort, und verhindern Sie, dass es herunterfällt.
• Halten Sie das Gerät von Feuer oder heißen Umgebungen fern. Tauchen Sie das Gerät nicht in Wasser oder eine andere Flüssigkeit ein.
• Dieses Gerät ist nicht für die Verwendung an Orten geeignet, an denen sich Kinder aufhalten können.

Bitte folgen Sie diesen Anweisungen, wenn sie das Gerät betreiben. Bei unsachgemäßer Verwendung können wir nicht garantieren, dass keine Unfälle oder Schäden auftreten. Behandeln Sie das Gerät pfleglich und auf eigene Gefahr.

VORSICHT! Explosionsgefahr, sofern die Batterie durch einen falschen Typ ersetzt wird.

VORSICHT!

Vermeiden Sie, den Akku durch einen falschen Typ zu ersetzen, der eine Schutzvorrichtung außer Kraft setzen kann.

Vermeiden Sie, den Akku ins Feuer bzw. in einen heißen Ofen zu werfen oder den Akku mechanisch zu zerlegen bzw. durchzuschneiden, da dies zu einer Explosion führen kann.

Lassen Sie den Akku nicht in einer Umgebung mit extrem hohen Temperaturen liegen, da dies zu einer Explosion oder zum Auslaufen von entflammbaren Flüssigkeiten oder Gasen führen kann.

Setzen Sie den Akku niemals einem extrem niedrigen Luftdruck aus, der zu einer Explosion oder zum Austreten von entflammbaren Flüssigkeiten oder Gasen führen kann.

Eingeschränkte Produktgarantie von TP-Link

Nur für Original-TP-Link-Produkte. Informationen über die Garantiezeit, Regelungen und Verfahrensweisen finden Sie unter http://www.tp-link.de/support.html.

DIESE GARANTIE VERLEIHT IHNEN BESTIMMTE RECHTE, DIE VON DEM VERKAUFSLAND ABHÄNGIG SEIN KÖNNEN.

BIS ZU DEN GESETZLICHEN GRENZEN ERSETZEN DIESE GARANTIE UND DIESE HILFESTELLUNGEN ANDERSARTIGE GARANTIEN, HIFLESTELLUNGEN UND KONDITIONEN.

TP-Link garantiert für einen einwandfreien Zustand von originalverpackten TP-Link-Geräten hinsichtlich Funktion und Materialverarbeitung, normale Benutzung vorausgesetzt.

Español

TP-Link erklärt hiermit, dass das Solarstromversorgungssystem den maßgeblichen Anforderungen und anderen relevanten Bestimmungen der Richtlinien 2014/30/EU, 2014/35/EU, 2011/65/EU und (EU)2015/863 entspricht

Die Original-EU-Konformitätserklärung kann in englischer Sprache hier heruntergeladen werden: https://www.tp-link.com/en/support/ce/.

Solarmodul

TP-Link erklärt hiermit, dass dieses Gerät die Grundanforderungen und andere relevante Vorgaben der Richtlinien 2012/19/EU erfüllt.
