VIGI SP9030 - Solarmodul TP-LINK - Kostenlose Bedienungsanleitung

Produkttyp	Solarmodul
Marke	TP-Link
Modell	VIGI SP9030
Verwendung	Stromversorgung von Überwachungskameras für den Außenbereich und Netzwerkperipheriegeräten
Elektrischer Anschluss	4-poliger Buchsenstecker
Netzwerkanschluss	RJ45-Schnittstelle
Installation	Wasserdichte Kabelbefestigungen im Lieferumfang enthalten
Kompatibilität	VIGI-Solarsystem-Controller
Verwaltungs-App	TP-Link VIGI (iOS/Android)
LED-Anzeigen	SYS, LAN, PV, BAT (am Controller)
Sicherheit	Nicht zerlegen, Feuer und Eintauchen vermeiden
Garantie	Eingeschränkte Garantie von TP-Link (siehe offizielle Website)
Zertifizierungen	CE, RoHS, Richtlinien 2014/30/EU, 2014/35/EU, 2011/65/EU
Packungsinhalt	Solarmodul, Kabel, wasserdichte Kabelbinder
Anleitung verfügbar in	Französisch, Englisch, Deutsch, Spanisch, usw.
Wartung	Oberfläche reinigen, um Verstopfungen zu vermeiden
Reparaturfähigkeit	Nicht vom Benutzer reparierbar, Support kontaktieren

Häufig gestellte Fragen - VIGI SP9030 TP-LINK

Der Zustand der Controller-Anzeige ist abnormal, was tun?

Überprüfen Sie die LEDs: SYS aus: keine Spannung oder Systemplatine beschädigt. LAN aus: keine RJ45-Verbindung. PV aus: Solarmodul nicht angeschlossen oder abnormal. BAT aus: Batterie abnormal. Weitere Einzelheiten finden Sie in der Anleitung.

Warum ist die Systemlaufzeit kurz?

Mögliche Ursachen: Batteriekarte getrennt, Solarmodul blockiert oder verschmutzt oder Gerät verbraucht zu viel Energie. Überprüfen Sie die Verbindungen und reinigen Sie das Modul.

Wie installiere ich das Solarmodul VIGI SP9030?

Befolgen Sie die Installationsanleitung: Befestigen Sie das Modul mit den wasserdichten Kabelbindern, schließen Sie den 4-poligen Buchsenstecker und die RJ45-Schnittstelle an die Netzwerkperipherie an. Verwenden Sie die VIGI-App, um den Controller zu konfigurieren.

Welche Geräte kann ich mit diesem Solarmodul betreiben?

Es ist für die Stromversorgung von Überwachungskameras für den Außenbereich (insbesondere PTZ) und Netzwerkperipherie wie WLAN-Access Points oder Netzwerkbrücken über einen VIGI-Solarcontroller ausgelegt.

Ist das Solarmodul wasserdicht?

Ja, es ist für den Außeneinsatz konzipiert. Verwenden Sie die mitgelieferten wasserdichten Kabelbinder, um die Anschlüsse zu sichern und das Eindringen von Wasser zu verhindern.

Wie verbinde ich das Modul mit dem Solarcontroller?

Stecken Sie den 4-poligen Buchsenstecker des Moduls in den Controller. Stellen Sie sicher, dass die Verbindung fest und wasserdicht ist.

Was tun, wenn die PV-Anzeige am Controller aus ist?

Dies zeigt an, dass das Solarmodul nicht angeschlossen ist oder abnormal funktioniert. Überprüfen Sie die Verkabelung und stellen Sie sicher, dass das Modul ausreichend Sonnenlicht erhält.

Kann ich das Modul mit anderen Controllermarken verwenden?

Es wird empfohlen, VIGI-Solarsystem-Controller zu verwenden, um optimale Kompatibilität und Leistung zu gewährleisten. Die Verwendung mit anderen Marken wird möglicherweise nicht unterstützt.

Wie reinige ich das Solarmodul?

Reinigen Sie die Oberfläche mit einem weichen Tuch und Seifenwasser. Vermeiden Sie Scheuermittel, die das Modul zerkratzen und die Effizienz verringern könnten.

Wie hoch ist die Lebensdauer der zugehörigen Batterie?

Die Batterie (nicht im Lieferumfang des Moduls enthalten) hat eine Lebensdauer, die von der Nutzung und den Ladezyklen abhängt. Befolgen Sie die Empfehlungen des VIGI-Solarcontrollers, um die Lebensdauer zu maximieren.

BEDIENUNGSANLEITUNG VIGI SP9030 TP-LINK

Ausführliche Anweisungen zur Installation des Produkts, der Ladegeräte und der wasserdichten Kabelbefestigungen finden Sie in der Installationsanleitung, die der Verpackung beiliegt.

*Es wird empfohlen, VIGI-Solarmodule mit VIGI-Solaranlagenreglern zu verwenden.

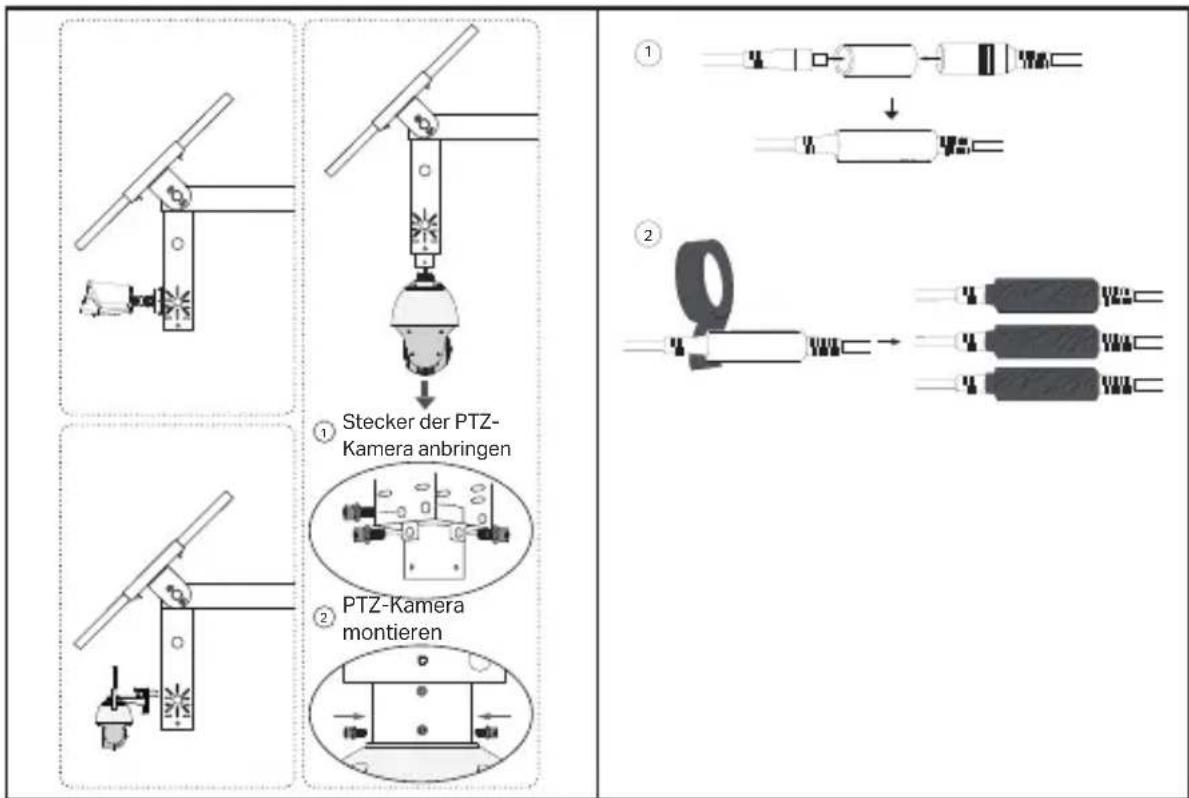

1. Installieren Sie das Produkt.

1. Installieren Sie die Belastungsvorrichtungen.

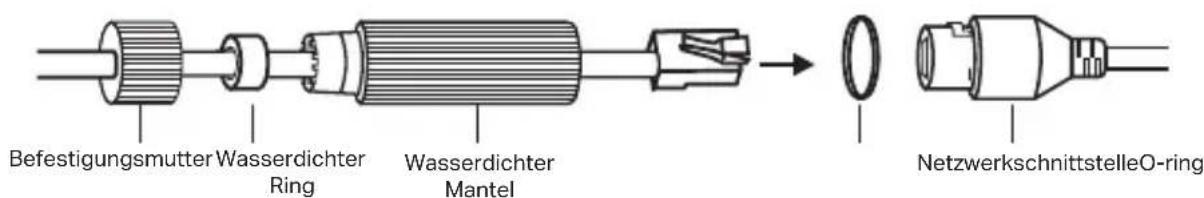

1. Anbringen der wasserdichten Kabelbefestigungen.

Konfiguration

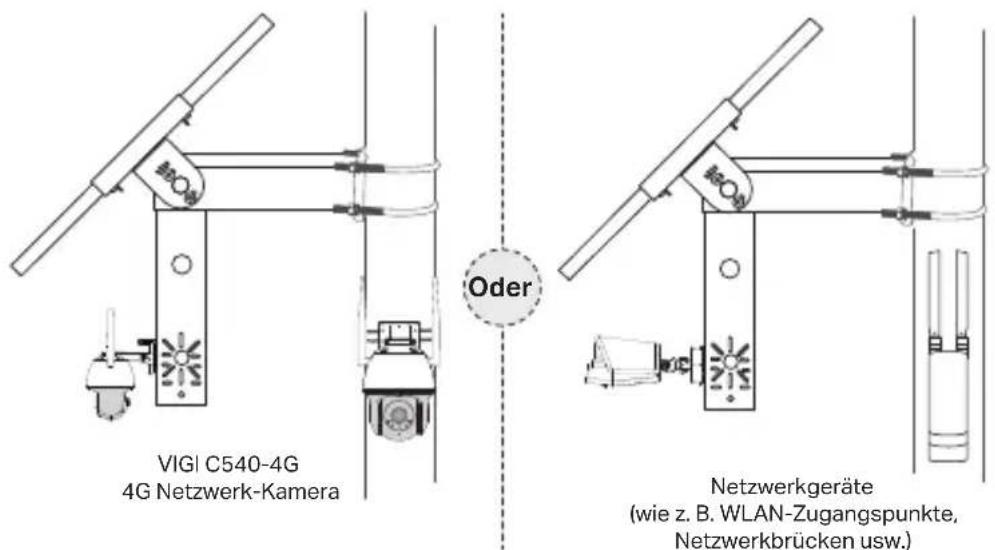

Hier ist eine typische Netzwerktopologie für das Solarmodul.

Schritt 1. Verbinden Sie die vierpolige Buchse mit dem Solarpanel.

Schritt 2. Verbinden Sie die RJ45-Netzwerkschnittstelle des Solarmoduls mit den Netzwerkgeräten (z. B. Access Points, Bridges und 4G-Kameras).

Schritt 3. Folgen Sie den Anweisungen, um die Schnelleinrichtung durchzuführen.

1. Laden Sie die neueste TP-Link VIGI-App herunter und installieren Sie sie.

Oder

1. Starten Sie die App und melden Sie sich mit Ihrer TP-Link ID an. Sollten Sie noch kein Konto haben, registrieren Sie sich zuerst.

2. Tippen Sie auf die Taste + oben rechts und folgen Sie den Anweisungen der App, um den Solaranlagenregler hinzuzufügen.

Schritt 4. Fertig.

Der Solaranlagenregler wird in Ihr Netzwerk eingebunden und kann Ihre Geräte mit Strom versorgen. Sie können den Regler über die VIGI App aus der Ferne steuern und verwalten.

FAQ (Häufig gestellte Fragen)

Q1. Der LED-Status des Controllers verhält sich ungewöhnlich.

• SYS-LED ist aus: Möglicherweise ist die Stromversorgung unterbrochen oder die Systemplatte ist beschädigt.
  • Die LAN-LED ist aus: Es besteht keine Verbindung. Prüfen Sie, ob die RJ45-Schnittstelle fest mit dem Netzwerkgerät verbunden ist.
• PV-LED leuchtet nicht: Das PV-Panel ist nicht angeschlossen oder arbeitet nicht ordnungsgemäß und kann keinen Strom erzeugen.
• BAT-LED leuchtet nicht: Der Akku arbeitet nicht ordnungsgemäß.

Q2. Kurze Systemlaufzeit und kurze Überwachungszeit

• Die Akku-Platine ist abgeklemmt: Prüfen Sie, ob die Schnittstelle des Solarpanels richtig angeschlossen ist bzw. ob sich das Solarpanel in einem betriebsfähigen Zustand befindet.
• Das Solarmodul ist verdeckt: Prüfen Sie, ob das Solarmodul durch Fremdkörper verdeckt wird oder ob die Oberfläche des Solarmoduls verschmutzt ist, wodurch die Effizienz der Stromerzeugung beeinträchtigt werden kann.
• Ineffizientes System der Ausrüstung: Überprüfen Sie den Stromverbrauch des Systems. Falls der Stromverbrauch zu hoch ist, empfiehlt es sich, das System mit einem besseren solarbetriebenen Produkt zu ersetzen.

Installation

• Versuchen Sie nicht, das Gerät auseinanderzunehmen oder zu manipulieren. Bitte setzen Sie sich mit uns in Verbindung, wenn Sie unseren Service benötigen.
• Verwenden Sie keine beschädigten Ladegeräte oder USB-Kabel zum Aufladen des Geräts.
• Verwenden Sie keine anderen Ladegeräte als die empfohlenen.
• Der Adapter sollte in Der Nähe des Geräts angebracht werden und leicht zugänglich sein.
• Verwenden Sie nur Netzteile, die vom Hersteller zur Verfügung gestellt wurden und sich in Der Originalverpackung dieses Produkts befinden. Falls Sie weitere Fragen haben, zögern Sie bitte nicht, uns zu kontaktieren.
• Vermeiden Sie, den Akku ins Feuer bzw. in einen heißen Ofen zu werfen, den Akku mechanisch zu zerlegen oder zu zerschneiden, da dies zu einer Explosion führen kann.
• Installieren Sie das Gerät mit der Unterseite nach unten. Installieren Sie es an einem stabilen Ort, und verhindern Sie, dass es herunterfällt.
• Halten Sie das Gerät von Feuer oder heißen Umgebungen fern. Tauchen Sie das Gerät nicht in Wasser oder eine andere Flüssigkeit ein.
• Dieses Gerät ist nicht für die Verwendung an Orten geeignet, an denen sich Kinder aufhalten können.

Bitte folgen Sie diesen Anweisungen, wenn sie das Gerät betreiben. Bei unsachgemäßer Verwendung können wir nicht garantieren, dass keine Unfälle oder Schäden auftreten. Behandeln Sie das Gerät pfleglich und auf eigene Gefahr.

VORSICHT! Explosionsgefahr, sofern die Batterie durch einen falschen Typ ersetzt wird.

VORSICHT!

Vermeiden Sie, den Akku durch einen falschen Typ zu ersetzen, der eine Schutzvorrichtung außer Kraft setzen kann.

Vermeiden Sie, den Akku ins Feuer bzw. in einen heißen Ofen zu werfen oder den Akku mechanisch zu zerlegen bzw. durchzuschneiden, da dies zu einer Explosion führen kann.

Lassen Sie den Akku nicht in einer Umgebung mit extrem hohen Temperaturen liegen, da dies zu einer Explosion oder zum Auslaufen von entflammbaren Flüssigkeiten oder Gasen führen kann.

Setzen Sie den Akku niemals einem extrem niedrigen Luftdruck aus, der zu einer Explosion oder zum Austreten von entflammbaren Flüssigkeiten oder Gasen führen kann.

Eingeschränkte Produktgarantie von TP-Link

Nur für Original-TP-Link-Produkte. Informationen über die Garantiezeit, Regelungen und Verfahrensweisen finden Sie unter http://www.tp-link.de/support.html.

DIESE GARANTIE VERLEIHT IHNEN BESTIMMTE RECHTE, DIE VON DEM VERKAUFSLAND ABHÄNGIG SEIN KÖNNEN.

BIS ZU DEN GESETZLICHEN GRENZEN ERSETZEN DIESE GARANTIE UND DIESE HILFESTELLUNGEN ANDERSARTIGE GARANTIEN, HIFLESTELLUNGEN UND KONDITIONEN.

TP-Link garantiert für einen einwandfreien Zustand von originalverpackten TP-Link-Geräten hinsichtlich Funktion und Materialverarbeitung, normale Benutzung vorausgesetzt.

Español

TP-Link erklärt hiermit, dass das Solarstromversorgungssystem den maßgeblichen Anforderungen und anderen relevanten Bestimmungen der Richtlinien 2014/30/EU, 2014/35/EU, 2011/65/EU und (EU)2015/863 entspricht

Die Original-EU-Konformitätserklärung kann in englischer Sprache hier heruntergeladen werden: https://www.tp-link.com/en/support/ce/.

Solarmodul

TP-Link erklärt hiermit, dass dieses Gerät die Grundanforderungen und andere relevante Vorgaben der Richtlinien 2012/19/EU erfüllt.
