使用説明書 VIGI SP9030 TP-LINK

1. 下載並安裝最新版 TP-Link VIGI App。

或

製品・負荷装置・防水ケーブルアタッチメントの詳しい取り付け方法については、パッケージに同梱されている Installation Guide を参照してください。

*VIGI ソーラーパネルは VIGI ソーラーシステムコントローラーと合わせて使用することをおすすめします。

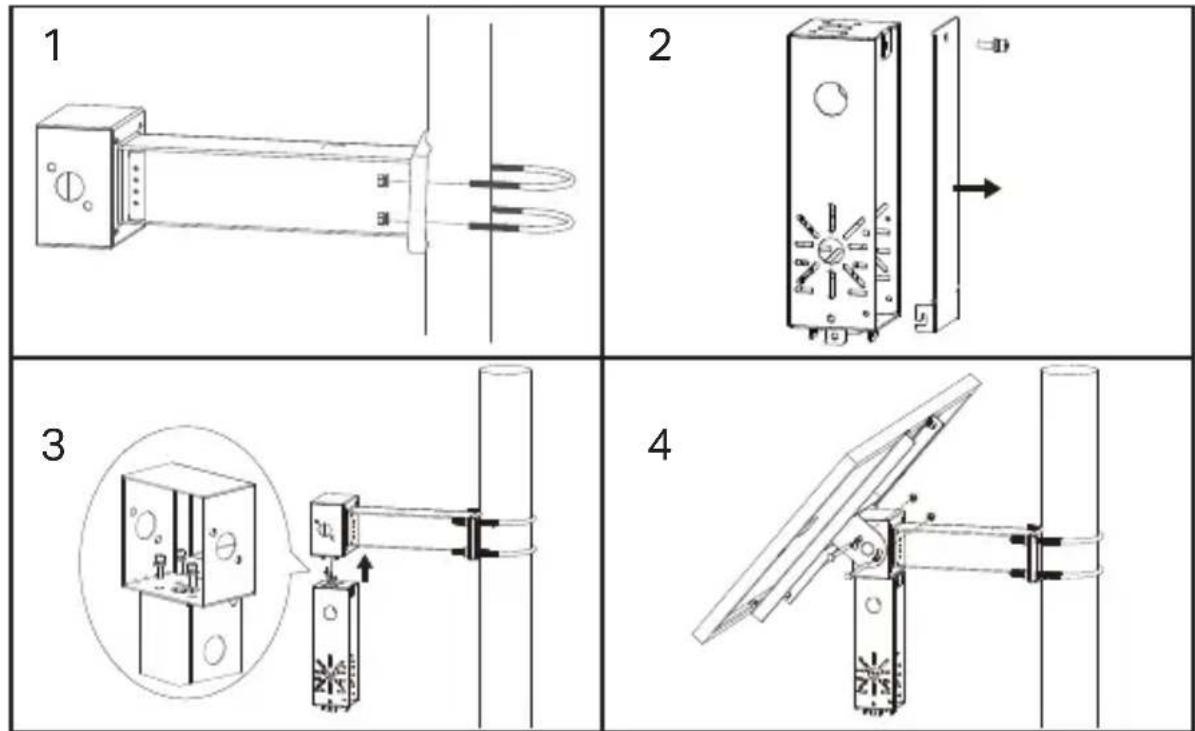

1. 製品の設置

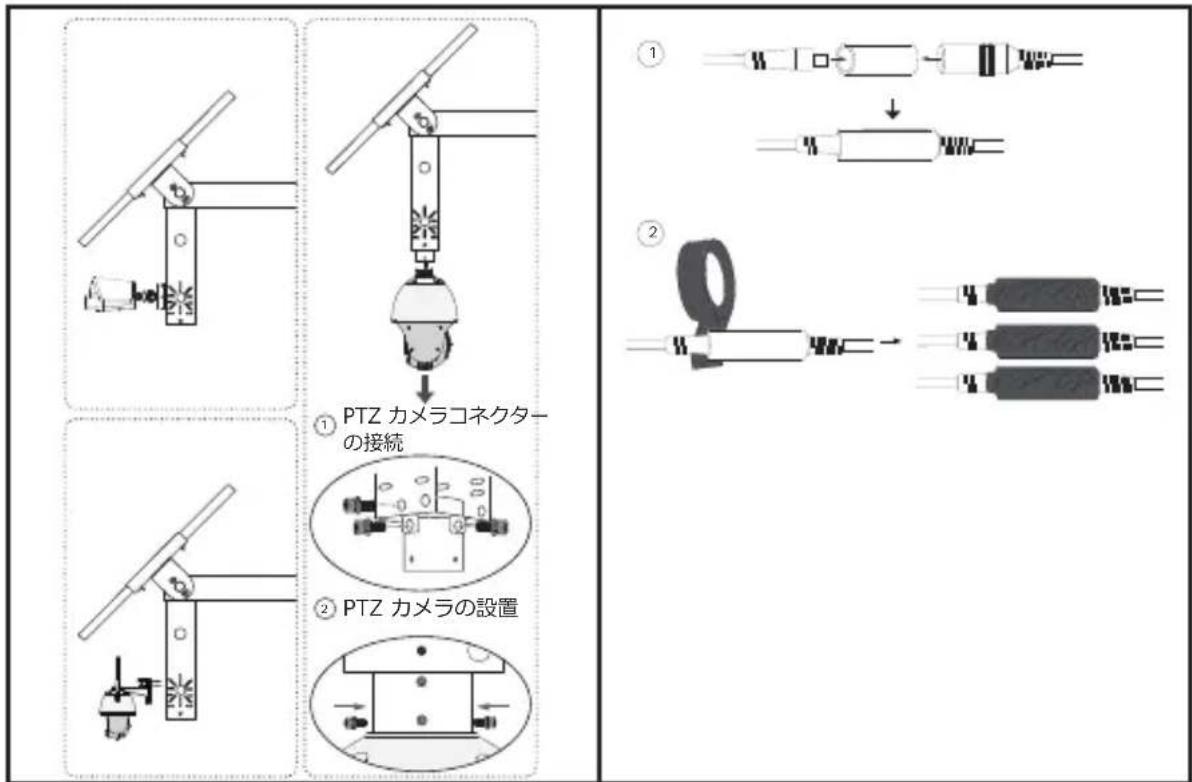

2. 負荷装置の設置


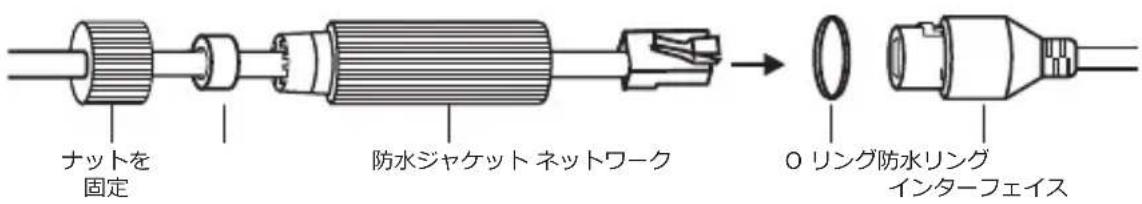

3. 防水ケーブルアタッチメントの接続

ナットを 固定 防水ジャケット ネットワーク O リング防水リング インターフェイス

設定

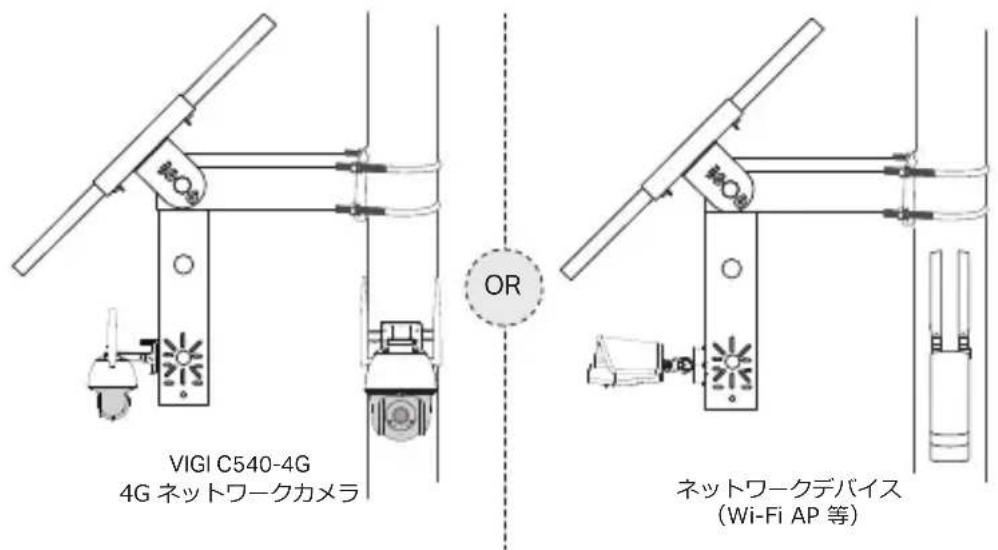

一般的なソーラーパネルを用いたネットワークトポロジーです。

VIGI C540-4G 4G ネットワークカメラ OR ネットワークデバイス (Wi-Fi AP 等)

ステップ 1.4ピンメスコネクターをソーラーパネルに接続します。

ステップ2. ソーラーパネルのRJ45ネットワークインターフェースをネットワークデバイス（Wi-Fi APや4Gカメラ等）に接続します。

ステップ3. ガイドに沿ってクイックセットアップを行います。

1. TP-Link VIGI アプリをダウンロードします。

OR

1. アプリを起動し TP-Link ID でログインします。ID をお持ちでない場合ははじめに作成してください。
2. 画面右上にある + ボタンをクリックしてアプリの表示に従い、ソーラーシステムコントローラーを追加します。

ステップ4. 完了です。

ソーラーシステムコントローラーがネットワークに追加され、デバイスへの電力の供給が可能になりました。VIGI アプリを使用してリモートでコントローラーをコントロール及び管理できます。

FAQ（よくある質問）

Q1. コントローラーLEDのステータスが異常です。

• SYS LEDが消灯：電源が切れているか、システムボードが損傷している可能性があります。
• LAN LEDが消灯：接続されていません。RJ45インターフェイスがネットワークデバイスにしっかりと接続されているか確認してください。
• PV LEDが消灯：PVパネルが接続されていないか、異常な動作により発電ができていない。
• BAT LEDが消灯：バッテリーに異常があります。

Q2. システムの稼働時間が短く、モニタリング時間も短い

• バッテリーボードが外れている：ソーラーパネルのインターフェイスが正しく接続されているか 確認し、ソーラーパネルが動作状態であることを確認します。
• ソーラーパネルが遮られている：ソーラーパネルが何かに遮られていないかや、ソーラーパネルの前面が汚れていないか等発電効率に影響がないか 確認します。
• 非効率な設備システム：機器の消費電力を確認します。消費電力が大きい場合は、よりスペックの高い太陽光発電製品への買い替えをご検討ください。
