VIGI SP9030 - 太阳能板 TP-LINK - 免费用户手册

产品类型	太阳能板
品牌	TP-Link
型号	VIGI SP9030
用途	为室外监控摄像头和网络设备供电
电气连接	4针母头连接器
网络连接	RJ45接口
安装	包含防水线缆固定件
兼容性	VIGI太阳能系统控制器
管理应用程序	TP-Link VIGI (iOS/Android)
LED指示灯	SYS, LAN, PV, BAT (在控制器上)
安全	请勿拆卸，避免火源和浸水
保修	TP-Link有限保修（请参见官方网站）
认证	CE, RoHS, 2014/30/EU, 2014/35/EU, 2011/65/EU 指令
包装内容	太阳能板、线缆、防水线缆扎带
说明书语言	法语、英语、德语、西班牙语等
维护	清洁表面以防止遮挡
可维修性	用户不可自行维修，请联系支持

常见问题 - VIGI SP9030 TP-LINK

控制器指示灯异常，怎么办？

检查LED：SYS熄灭：断电或系统板损坏。LAN熄灭：RJ45未连接。PV熄灭：太阳能板未连接或异常。BAT熄灭：电池异常。请参阅说明书了解详情。

为什么系统运行时间短？

可能原因：电池板断开、太阳能板被遮挡或脏污，或设备功耗过高。检查连接并清洁太阳能板。

如何安装VIGI SP9030太阳能板？

按照安装指南操作：用防水线缆扎带固定太阳能板，连接4针母头连接器和RJ45接口至网络设备。使用VIGI应用程序配置控制器。

这款太阳能板可以为哪些设备供电？

它设计用于通过VIGI太阳能控制器为室外监控摄像头（包括PTZ）和网络设备（如WiFi接入点或网桥）供电。

太阳能板防水吗？

是的，它设计用于室外使用。使用随附的防水线缆扎带固定连接，防止进水。

如何将太阳能板连接到控制器？

将太阳能板的4针母头连接器插入控制器。确保连接牢固且防水。

控制器PV指示灯熄灭怎么办？

这表明太阳能板未连接或工作异常。检查接线，确保太阳能板接收到足够的阳光。

我可以将此太阳能板与其他品牌的控制器一起使用吗？

建议使用VIGI太阳能系统控制器以获得最佳兼容性和性能。与其他品牌一起使用可能无法支持。

如何清洁太阳能板？

用软布和肥皂水清洁表面。避免使用研磨性产品，以免划伤面板并降低效率。

配套电池的寿命是多长？

电池（不包含在太阳能板内）的寿命取决于使用情况和充电周期。请遵循VIGI太阳能控制器的建议以延长寿命。

用户手册 VIGI SP9030 TP-LINK

如需安裝產品、負載設備和防水線路配件的詳細說明，請參考包裝中附的安裝說明。

* 建議透過 VIGI 太陽能系統控制器使用 VIGI 太陽能板。

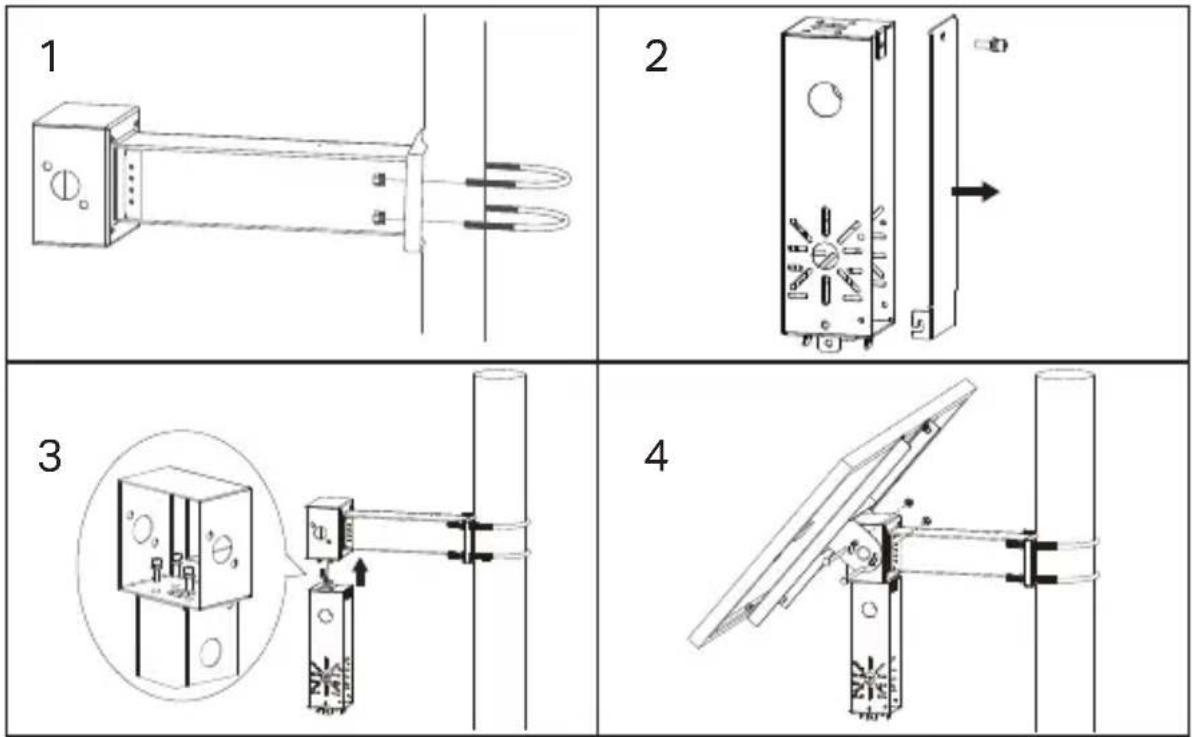

1. 安装產品。

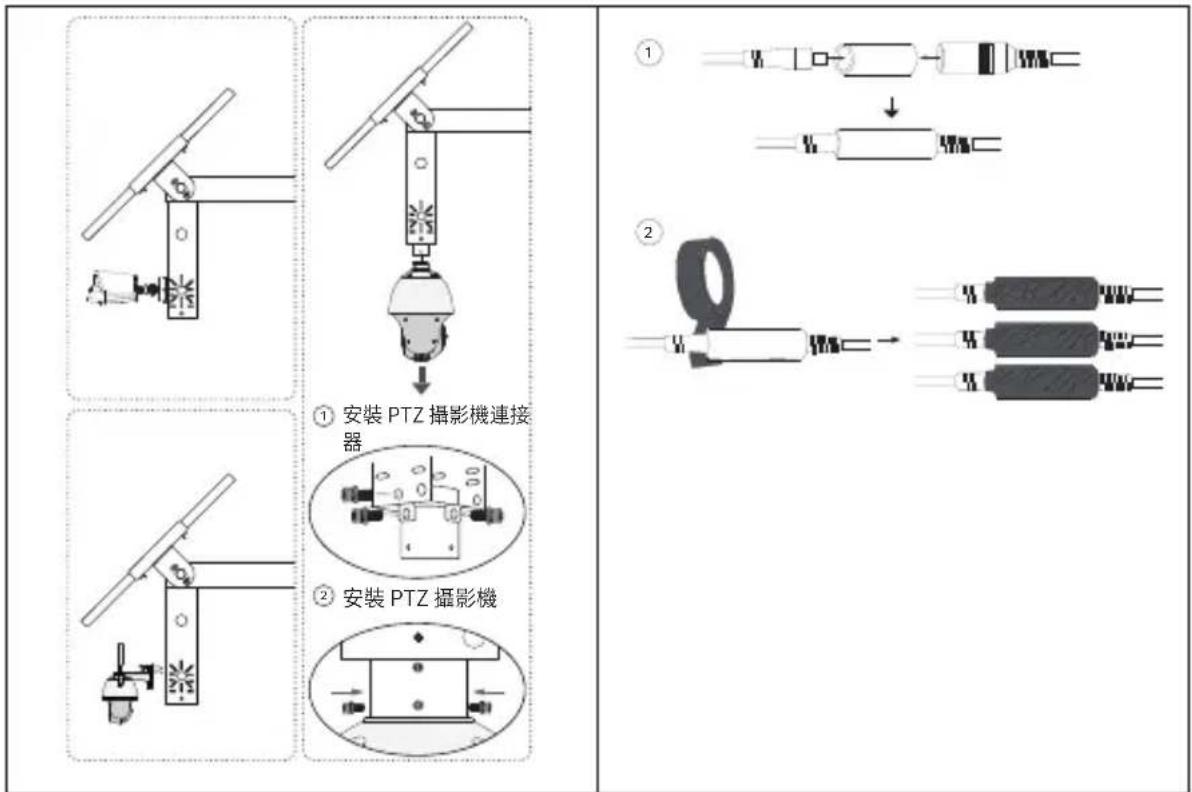

1. 安裝負載設備。

3. 安装防水線路配件。

固定螺帽 防水外殼 網路介面O型環防水環

設定

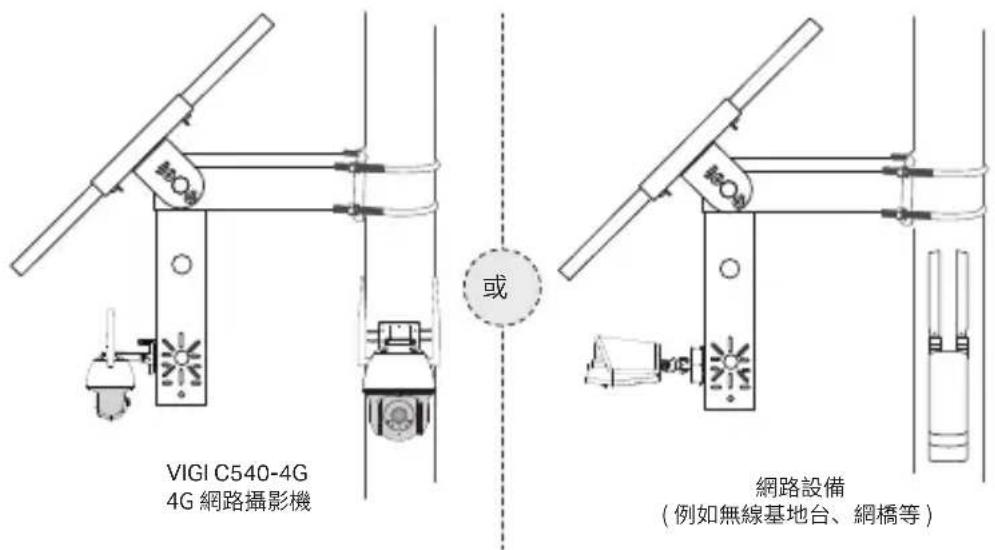

此為太陽能板的一般網路拓樸。

步驟 1. 將 4 pin 母頭連接至太陽能板上。

步驟 2. 將太陽能板的 RJ45 網路介面連接至網路設備(例如基地台、網橋和 4G 攝影機。)

步驟 3. 按照說明完成快速設定。

1. 開啟 app 並登入您的 TP-Link ID。若您沒有帳號，請先註冊。
2. 點擊右上方的 + 按鈕，按照 app 說明新增太陽能系統控制器。

步驟 4. 完成。

太陽能系統控制器已新增至您的網路中，可以為您的設備提供電力。您可以透過 VIGI app 遠端控制並管理控制器。

FAQ（常見問答）

Q1. 控制器 LED 狀態異常

• SYS LED 已關閉：可能是沒電了或系統板損壞。
  • LAN LED 已關閉：無連線，請確認 RJ45 介面是否已確實連接至網路設備。
• PV LED 已關閉：PV 板未連線或運作異常且無法產生電力。
• BAT LED 已關閉：電池運作異常。

Q2. 系統執行時間和監控時間過短

• 電池板已斷線：檢查太陽能板是否介面連接良好，並確保太陽能電池板運作狀態正常。
• 太陽能板被擋住：請確認太陽能板是否已被其他異物擋住或太陽能板髒髒的，這會影響電源轉換效率。
• 設備系統效率低：確認設備的電源耗損，若電源耗損大，建議更換更高規格的太陽能產品。

如需技術支援、用戶指南和其他資訊，請前往 https://support.vigi.com/support。

安全諮詢及注意事項

• 請使用原裝電源供應器或只能按照本產品注明的電源類型使用本產品。
• 清潔本產品之前請先拔掉電源線。請勿使用液體、噴霧清潔劑或濕布進行清潔。
• 注意防潮，請勿將水或其他液體潑灑到本產品上。
• 插槽與開口供通風使用，以確保本產品的操作可靠並防止過熱，請勿堵塞或覆蓋開口。
• 請勿將本產品置放於靠近熱源的地方。除非有正常的通風，否則不可放在密閉位置中。
• 不要私自拆開機殼或自行維修，如產品有故障請與原廠或代理商聯繫。

安全事項

• 請勿嘗試拆裝、修理或改裝此設備。如有其他需求，請聯繫我們。
- 請勿使用損壞的充電器或USB線來供應設備充電。
- 請勿使用推薦充電器以外的任何其他充電器。
- 變壓器應安裝在設備附近且易於操作。
- 請使用由製造商提供並隨產品原包裝附帶的電源供應器。如果您有任何問題，請隨時與我們聯絡。
- 請勿將電池丟入火源或烤箱、使用機械擠壓或切割電池，否則將導致爆炸。
- 將設備底部朝下放置。
- 請將設備遠離火源或是高溫環境。切勿浸泡於水或其他液體中。
- 本設備不適合在可能有兒童的地方使用。

注意！

如果更換了錯誤類型的電池，可能會有火災或爆炸的風險

注意！

請勿更換規格不正確的電池，否則將破壞安全措施。

請勿將電池丟入火源或烤箱中或使用機器壓碎 / 切割電池，以避免導致爆炸。

請勿將電池放置在極端高溫的周圍環境中，或放置於極低的氣壓下，否則將導致爆炸或洩漏易燃液體或氣體

RoHS 限用物質聲明請查看：https://www.tp-link.com/tw/support（型號 / 技術支援）
