VIGI SP9030 - Zonnepaneel TP-LINK - Gratis gebruiksaanwijzing en handleiding

Producttype	Zonnepaneel
Merk	TP-Link
Model	VIGI SP9030
Gebruik	Stroomvoorziening voor buitenbeveiligingscamera's en netwerkapparatuur
Elektrische aansluiting	4-pins vrouwelijke connector
Netwerkconnectiviteit	RJ45-interface
Installatie	Inclusief waterdichte kabelbinders
Compatibiliteit	VIGI zonne-energie systeemcontrollers
Beheerapplicatie	TP-Link VIGI (iOS/Android)
LED-indicatoren	SYS, LAN, PV, BAT (op de controller)
Veiligheid	Niet demonteren, vermijd vuur en onderdompeling
Garantie	Beperkte garantie TP-Link (zie officiële website)
Certificeringen	CE, RoHS, richtlijnen 2014/30/EU, 2014/35/EU, 2011/65/EU
Inhoud van de verpakking	Zonnepaneel, kabels, waterdichte kabelbinders
Handleiding beschikbaar in	Frans, Engels, Duits, Spaans, etc.
Onderhoud	Reinig het oppervlak om verstoppingen te voorkomen
Repareerbaarheid	Niet door gebruiker te repareren, neem contact op met ondersteuning

Veelgestelde vragen - VIGI SP9030 TP-LINK

De status van het controllerlampje is abnormaal, wat te doen?

Controleer de LED's: SYS uit: geen stroom of systeemkaart beschadigd. LAN uit: geen RJ45-verbinding. PV uit: paneel niet aangesloten of abnormaal. BAT uit: batterij abnormaal. Raadpleeg de handleiding voor details.

Waarom is de gebruiksduur van het systeem kort?

Mogelijke oorzaken: batterijkaart losgekoppeld, zonnepaneel geblokkeerd of vuil, of apparatuur verbruikt te veel stroom. Controleer de aansluitingen en reinig het paneel.

Hoe installeer ik het VIGI SP9030 zonnepaneel?

Volg de installatiehandleiding: bevestig het paneel met waterdichte kabelbinders, sluit de 4-pins vrouwelijke connector en RJ45-interface aan op netwerkapparatuur. Gebruik de VIGI-app om de controller te configureren.

Welke apparaten kan ik met dit zonnepaneel van stroom voorzien?

Het is ontworpen om buitenbeveiligingscamera's (met name PTZ) en netwerkapparaten zoals WiFi-toegangspunten of netwerkbruggen van stroom te voorzien, via een VIGI zonne-energiecontroller.

Is het zonnepaneel waterdicht?

Ja, het is ontworpen voor buitengebruik. Gebruik de meegeleverde waterdichte kabelbinders om de aansluitingen te beveiligen en waterinfiltratie te voorkomen.

Hoe sluit ik het paneel aan op de zonne-energiecontroller?

Sluit de 4-pins vrouwelijke connector van het paneel aan op de controller. Zorg ervoor dat de verbinding stevig en waterdicht is.

Wat te doen als het PV-lampje van de controller uit is?

Dit geeft aan dat het zonnepaneel niet is aangesloten of abnormaal werkt. Controleer de bedrading en zorg ervoor dat het paneel voldoende zonlicht krijgt.

Kan ik het paneel gebruiken met andere merken controllers?

Het wordt aanbevolen om VIGI zonne-energie systeemcontrollers te gebruiken voor optimale compatibiliteit en prestaties. Gebruik met andere merken wordt mogelijk niet ondersteund.

Hoe reinig ik het zonnepaneel?

Reinig het oppervlak met een zachte doek en zeepwater. Vermijd schurende producten die het paneel kunnen krassen en de efficiëntie kunnen verminderen.

Wat is de levensduur van de bijbehorende batterij?

De batterij (niet inbegrepen bij het paneel) heeft een levensduur die afhangt van gebruik en laadcycli. Volg de aanbevelingen van de VIGI zonne-energiecontroller om de levensduur te maximaliseren.

GEBRUIKSAANWIJZING VIGI SP9030 TP-LINK

Voor gedetailleerde instructies voor het installeren van het product, de laadapparaten en waterdichte kabelbevestigingen, raadpleegt u de installatiegids die wordt meegeleverd.

*Aanbevolen wordt om VIGI-zonnepanelen te gebruiken met VIGI-zonnesysteemcontrollers.

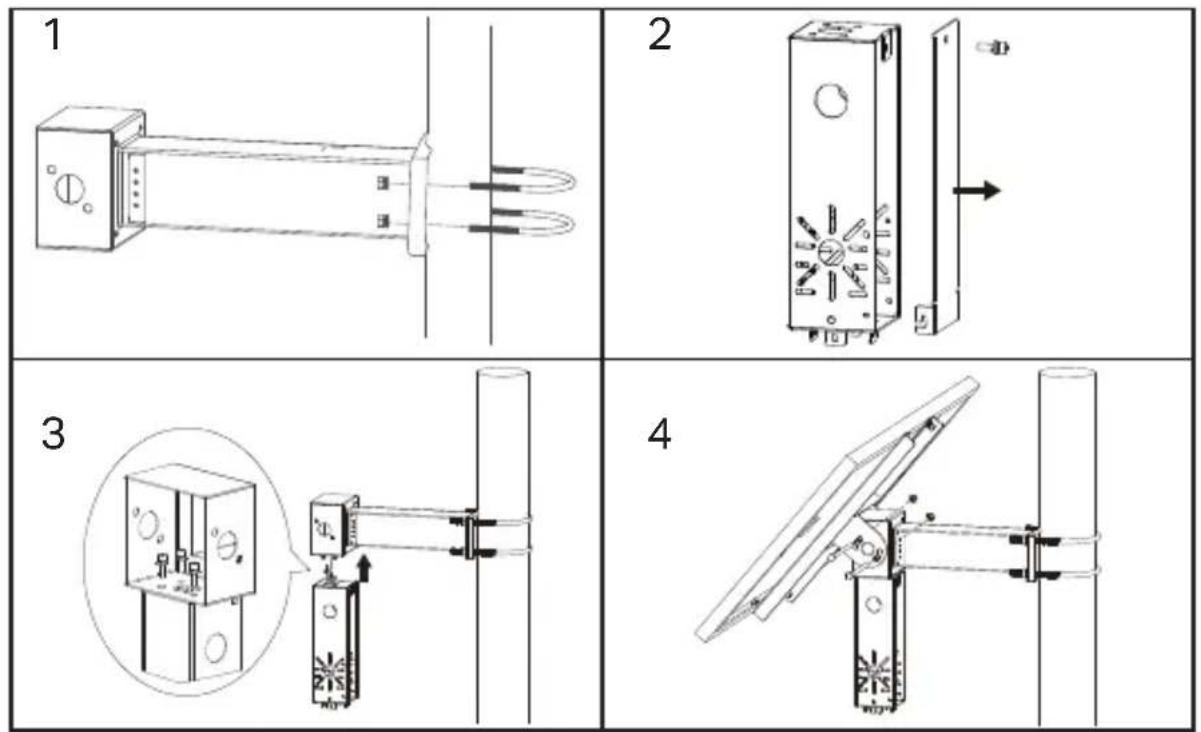

1. Het product installeren.

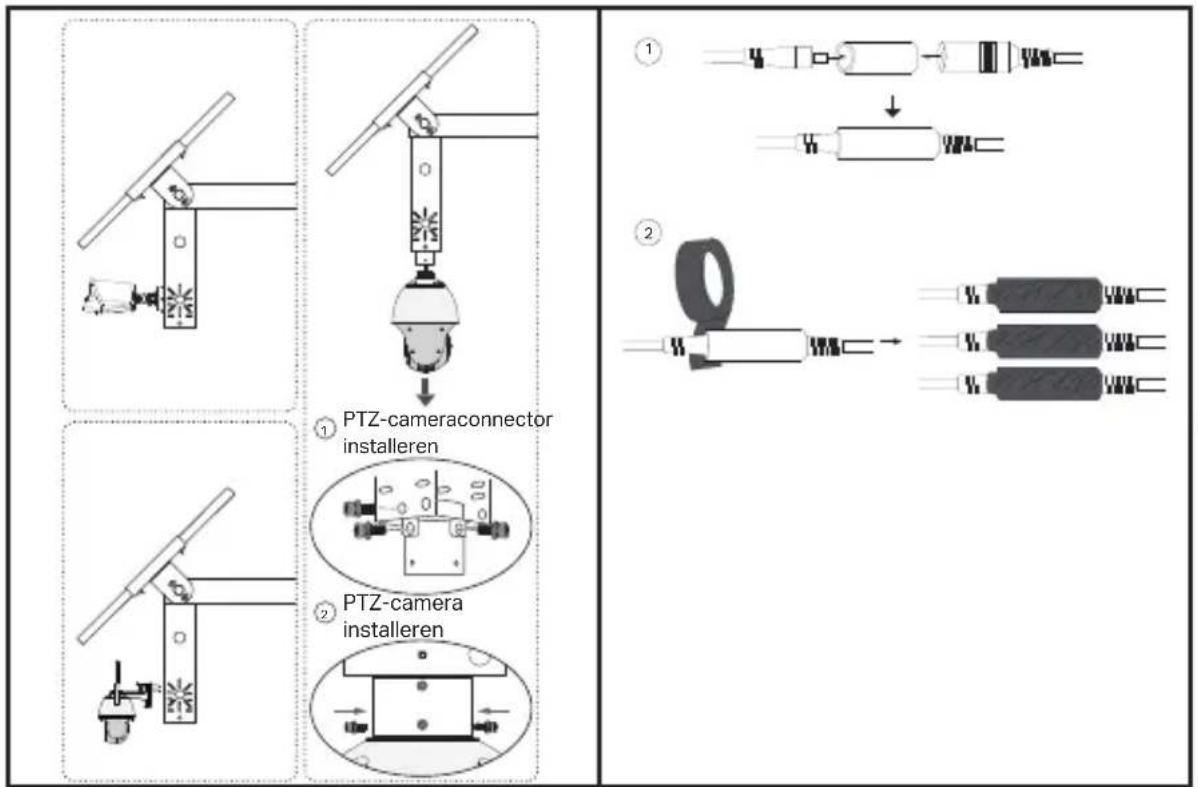

1. Laadapparaten installeren.

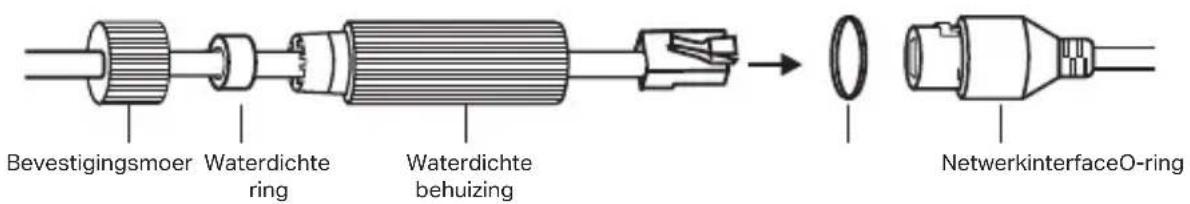

1. Waterdichte kabelbevestigingen bevestigen.

Configuratie

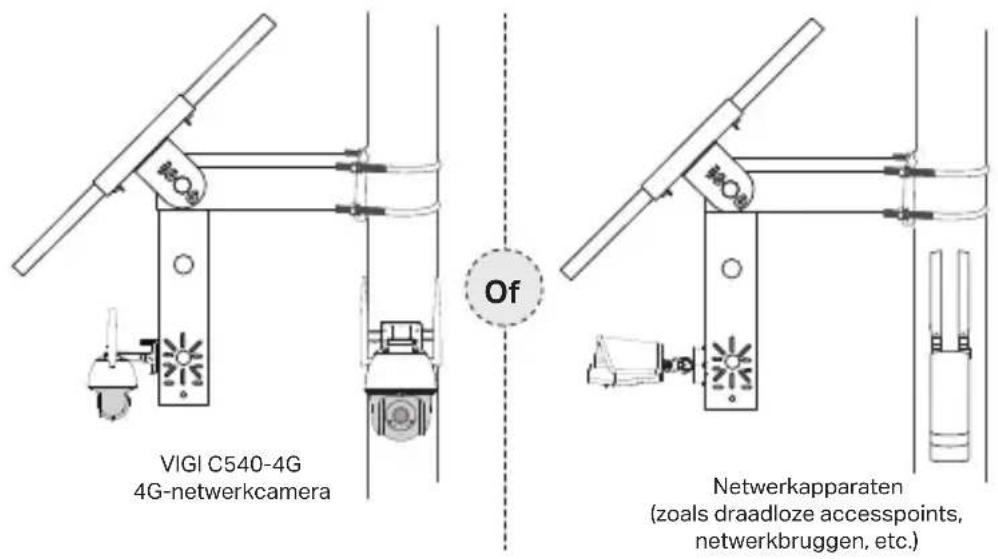

Dit is een typische netwerktopologie voor het zonnepaneel.

Stap 1. Sluit de 4-pins vrouwlijke connector aan op het zonnepaneel.

Stap 2. Sluit de RJ45-netwerkinterface van het zonnepaneel aan op de netwerkapparaten (zoals accesspoints, bruggen en 4G-camera's).

Stap 3. Volg de instructies om de Snelle installatie te voltooien.

1. Download en installeer de laatste versie van de TP-Link VIGI app.

Of

1. Open de app en meld u aan met uw TP-Link ID. Als u nog geen account hebt, moet u zich eerst registreren.

2. Tik rechtsboven op de knop + en volg de instructies in de app om de zonnesysteemcontroller toe te voegen.

Stap 4. U bent klaar.

De zonnesysteemcontroller wordt toegevoegd aan uw netwerk en voorziet uw apparaten van stroom. U kunt de zonnesysteemcontroller extern bedienen en beheren via de VIGI app.

Veelgestelde vragen (FAQ)

Q1. De ledstatus van de controller is ongewoon.

• SYS-led is uit: mogelijk is de voeding van de systeemboard beschadigd.
• LAN-led is uit: er is geen verbinding. Controleer of de RJ45-interface juist is bevestigd met het netwerkapparaat.
• PV-led is uit: het PV-paneel is niet verbonden of werkt ongewoon en kan geen elektriciteit opwekken.
• BAT-led is uit: de batterij werkt ongewoon.

Q2. Korte uitvoeringstijd en het korte bewakingstijd

- De batterij is ontkoppeld: controleer of de interface van het zonnepaneel juist is verbonden en controleer of het zonnepaneel zich in een goede staat bevindt.

- Het zonnepaneel is geblokkeerd: controleer of het zonnepaneel is geblokkeerd door vreemde objecten of dat de voorkant van het zonnepaneel vies is. Hierdoor verloopt de stroomopwekking minder efficiënt.

- Inefficiënt systeem: bevestig het stroomverbruik van de apparatuur. Als het stroomverbruik hoog is, wordt aanbevolen om het systeem op zonne-energie te vervangen door een systeem met hogere specificaties.

Instalación

Veiligheidsinformatie

• Probeer het apparaat niet te demonteren, repareren of aan te passen. Is het apparaat defect? Neem dan contact op met onze technische helpdesk.
• Gebruik geen beschadigde oplader of USB-kabel om het apparaat op te laden.
• Gebruik geen andere opladers dan de aanbevolen opladers.
• De adapter wordt naast de apparatuur geplaatst en moet goed toegankelijk zijn.
• Gebruik alleen stroomvoorzieningen die door de fabrikant zijn meegeleverd en in de originele verpakking van het product zitten. Als u nog vragen hebt, neem dan contact met ons op.
• De batterij niet weggooien in open vuur of een hete oven; een batterij niet mechanisch verpulveren of opensnijden, dit kan een explosie tot gevolg hebben.
• Plaats het apparaat zo dat de onderkant naar beneden wijst. Installeer het op een stabiele plaats en voorkom dat het kan vallen.
• Houd het apparaat uit de buurt van vuur of warme omgevingen. Dompel het apparaat niet onder in water of andere vloeistoffen.
• Deze apparatuur is niet geschikt voor plaatsen waar kinderen aanwezig zijn.

Lees en volg bovenstaande veiligheidsinformatie tijdens het gebruik van het apparaat. Wij kunnen niet garanderen dat er geen ongelukken of schade kan optreden als gevolg van onjuist gebruik van het apparaat. Gebruik dit product met zorg en gebruik op eigen risico.

WAARSCHUWING!

Er bestaat explosiegevaar als de batterij wordt vervangen door een onjuist type

WAARSCHUWING!

Vervang de batterij niet door een onjuist type batterij waardoor een beveiliging uitgeschakeld kan worden.

De batterij niet weggooien in open vuur of een hete oven; een batterij niet mechanisch verpulveren of opensnijden, dit kan een explosie tot gevolg hebben.

Stel een batterij niet bloot aan een omgeving met een extreem hoge temperatuur, dit kan een explosie of het lekken van ontvlambaar vloeistof of gas tot gevolg hebben.

Stel de batterij niet bloot aan een omgeving met een extreem lage luchtdruk, dit kan een explosie of het lekken van ontvlambaar vloeistof of gas tot gevolg hebben.

TP-Link beperkte productgarantie

Geldt alleen voor producten van het merk TP-Link. Voor meer informatie over de garantieperiode, voorwaarden en procedures kijk op: http://nl.tp-link.com/support

DEZE GARANTIE GEEFT U SPECIFIEKE WETTELIJKE RECHTEN EN U KUNT NOG ANDERE RECHTEN HEBBEN, DIE PER LAND (OF PER PROVINCIE) KUNNEN VERSCHILLEN.

VOOR ZOVER TOEGESTAAN DOOR DE PLAATSELIJKE WETGEVING ZIJN DEZE GARANTIE EN HET VERMELDE

VERHAAL EXCLUSIEF EN KOMEN DIE IN DE PLAATS VAN ALLE ANDERE GARANTIES, VERHALEN EN VOORWAARDEN.

TP-Link geeft garantie op het hardware product van het merk TP-Link in de originele verpakking voor gebreken in materialen en fabricage indien normaal gebruikt in overeenstemming met de richtlijnen van TP-Link gedurende een bepaalde periode afhankelijk van de service ter plaatse vanaf de oorspronkelijke datum van aanschaf via de detailhandel door de eindgebruiker-koper.

Deutsch

TP-Link verklaart hierbij dat het zonnepaneel voldoet aan de essentiële eisen en andere relevante bepalingen van de richtlijnen 2014/30/EU, 2014/35/EU, 2011/65/EU en (EU)2015/863.

De oorspronkelijke EU verklaring van overeenstemming is te vinden op https://www.tp-link.com/en/support/ce/.

Zonnepaneel

TP-Link verklaart hierbij dat dit apparaat in overeenstemming is met de essentiële eissen en andere relevante bepalingen van de richtlijnen 2012/19/EU.
