VIGI SP9030 - แผงโซลาร์เซลล์ TP-LINK - คู่มือผู้ใช้ฟรี

ประเภทผลิตภัณฑ์	แผงโซลาร์เซลล์
ยี่ห้อ	TP-Link
รุ่น	VIGI SP9030
การใช้งาน	จ่ายไฟให้กับกล้องวงจรปิดภายนอกและอุปกรณ์เครือข่าย
การเชื่อมต่อไฟฟ้า	ขั้วต่อแบบหญิง 4 พิน
การเชื่อมต่อเครือข่าย	อินเทอร์เฟซ RJ45
การติดตั้ง	รวมสายรัดกันน้ำ
ความเข้ากันได้	ตัวควบคุมระบบโซลาร์เซลล์ VIGI
แอปพลิเคชันจัดการ	TP-Link VIGI (iOS/Android)
ไฟ LED แสดงสถานะ	SYS, LAN, PV, BAT (บนตัวควบคุม)
ความปลอดภัย	ห้ามถอดประกอบ หลีกเลี่ยงไฟและการแช่น้ำ
การรับประกัน	รับประกันแบบจำกัดของ TP-Link (ดูเว็บไซต์ทางการ)
การรับรอง	CE, RoHS, คำสั่ง 2014/30/EU, 2014/35/EU, 2011/65/EU
สิ่งที่อยู่ในกล่อง	แผงโซลาร์เซลล์, สายเคเบิล, สายรัดกันน้ำ
คู่มือมีภาษา	ฝรั่งเศส, อังกฤษ, เยอรมัน, สเปน, ฯลฯ
การบำรุงรักษา	ทำความสะอาดพื้นผิวเพื่อป้องกันการอุดตัน
การซ่อมแซม	ไม่สามารถซ่อมโดยผู้ใช้ได้ ติดต่อฝ่ายสนับสนุน

คำถามที่พบบ่อย - VIGI SP9030 TP-LINK

สถานะไฟของตัวควบคุมผิดปกติ ควรทำอย่างไร?

ตรวจสอบไฟ LED: SYS ดับ: ไม่มีไฟหรือแผงระบบเสียหาย LAN ดับ: ไม่มีการเชื่อมต่อ RJ45 PV ดับ: แผงโซลาร์ไม่ได้เชื่อมต่อหรือผิดปกติ BAT ดับ: แบตเตอรี่ผิดปกติ ดูรายละเอียดในคู่มือ

ทำไมระยะเวลาการทำงานของระบบถึงสั้น?

สาเหตุที่เป็นไปได้: แบตเตอรี่ขาดการเชื่อมต่อ, แผงโซลาร์ถูกบังหรือสกปรก หรือ อุปกรณ์ใช้พลังงานมากเกินไป ตรวจสอบการเชื่อมต่อและทำความสะอาดแผง

จะติดตั้งแผงโซลาร์ VIGI SP9030 อย่างไร?

ปฏิบัติตามคู่มือการติดตั้ง: ยึดแผงด้วยสายรัดกันน้ำ เชื่อมต่อขั้วต่อแบบหญิง 4 พินและอินเทอร์เฟซ RJ45 เข้ากับอุปกรณ์เครือข่าย ใช้แอป VIGI เพื่อกำหนดค่าตัวควบคุม

สามารถจ่ายไฟให้อุปกรณ์ใดบ้างด้วยแผงโซลาร์นี้?

ออกแบบมาเพื่อจ่ายไฟให้กับ กล้องวงจรปิดภายนอก (โดยเฉพาะ PTZ) และอุปกรณ์เครือข่าย เช่น จุดเชื่อมต่อ WiFi หรือบริดจ์เครือข่าย ผ่านตัวควบคุมโซลาร์ VIGI

แผงโซลาร์กันน้ำหรือไม่?

ใช่ ออกแบบมาเพื่อใช้งานภายนอก ใช้ สายรัดกันน้ำ ที่ให้มาเพื่อยึดการเชื่อมต่อและป้องกันน้ำเข้า

จะเชื่อมต่อแผงเข้ากับตัวควบคุมโซลาร์อย่างไร?

เสียบ ขั้วต่อแบบหญิง 4 พิน ของแผงเข้ากับตัวควบคุม ตรวจสอบให้แน่ใจว่าการเชื่อมต่อแน่นและกันน้ำ

จะทำอย่างไรถ้าไฟ PV ของตัวควบคุมดับ?

แสดงว่าแผงโซลาร์ไม่ได้เชื่อมต่อหรือทำงานผิดปกติ ตรวจสอบการเดินสายและตรวจสอบว่าแผงได้รับแสงแดดเพียงพอ

สามารถใช้แผงกับตัวควบคุมยี่ห้ออื่นได้หรือไม่?

แนะนำให้ใช้ตัวควบคุมระบบโซลาร์ VIGI เพื่อความเข้ากันได้และประสิทธิภาพที่เหมาะสม การใช้กับยี่ห้ออื่นอาจไม่ได้รับการสนับสนุน

จะทำความสะอาดแผงโซลาร์อย่างไร?

ทำความสะอาดพื้นผิวด้วยผ้านุ่มและน้ำสบู่ หลีกเลี่ยงผลิตภัณฑ์ที่มีฤทธิ์กัดกร่อนซึ่งอาจทำให้แผงเป็นรอยและลดประสิทธิภาพ

อายุการใช้งานของแบตเตอรี่ที่ใช้ร่วมคือเท่าไร?

อายุการใช้งานของแบตเตอรี่ (ไม่รวมกับแผง) ขึ้นอยู่กับการใช้งานและรอบการชาร์จ ปฏิบัติตามคำแนะนำของตัวควบคุมโซลาร์ VIGI เพื่อยืดอายุการใช้งาน

คู่มือผู้ใช้ VIGI SP9030 TP-LINK

สำหรับคำแนะนำโดยละเอียดเกี่ยวกับการติดตั้งผลิตภัณฑ์ การโหลดอุปกรณ์ และการต่อสายเคเบิลกันน้ำ โปรดดูคู่มือการติดตั้งที่รวมอยู่ในแพ็คเกจ

*ขอแนะนำให้ใช้แผงโซลาร์เซลล์ VIGI กับตัวควบคุมระบบโซลาร์ของ VIGI

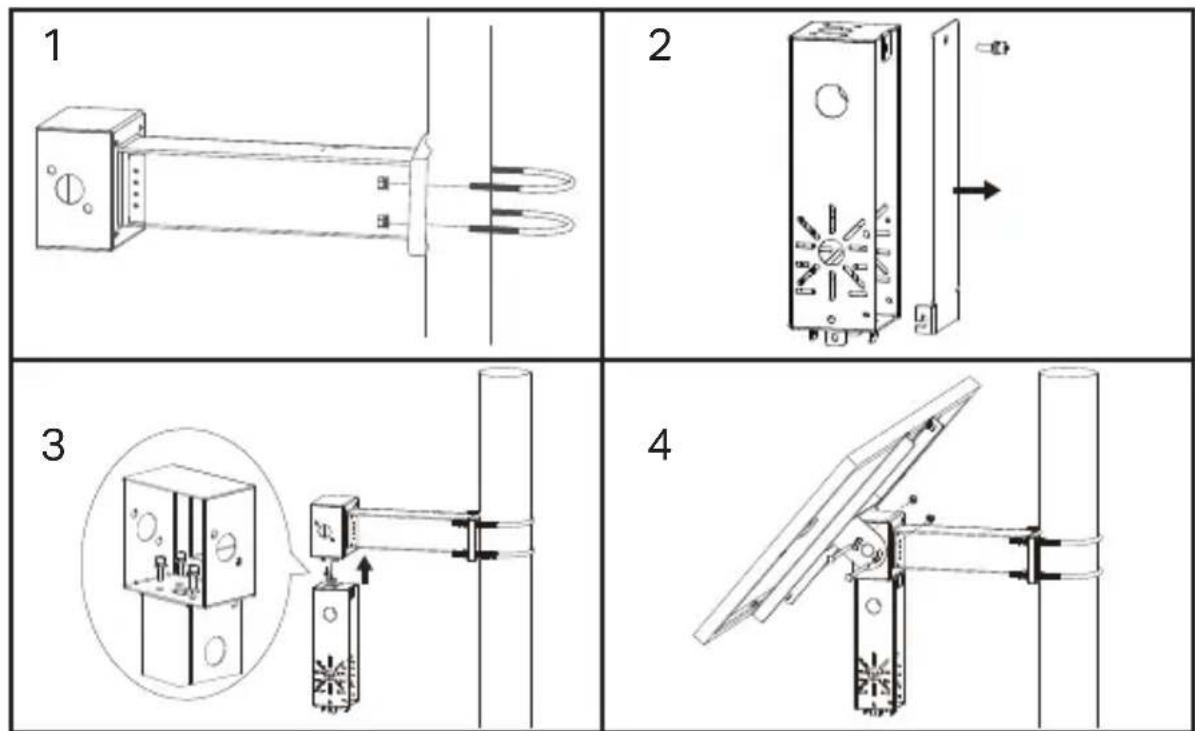

1. ติดตั้งผลิตภัณฑ์

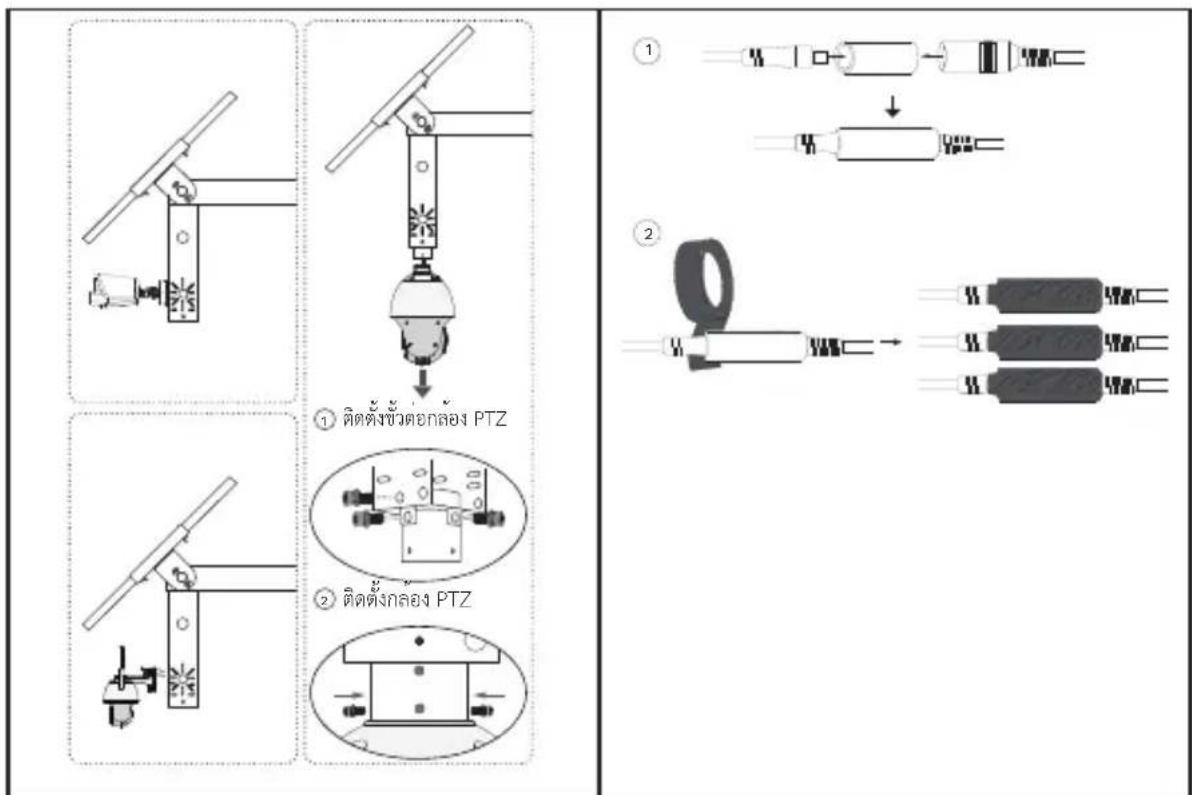

1. ติดตั้งอุปกรณ์โหลด

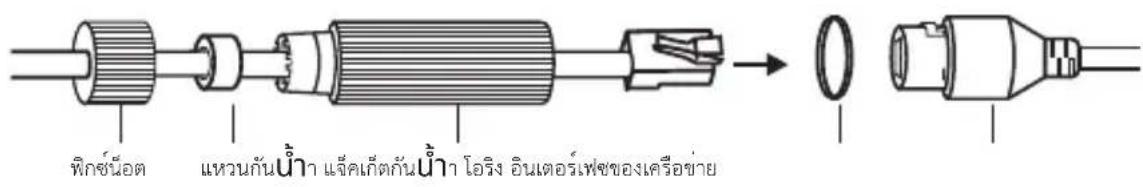

3. ติดตั้งอุปกรณ์ยืดสายเคเบิลกันน้ำ

การกำหนดค่า

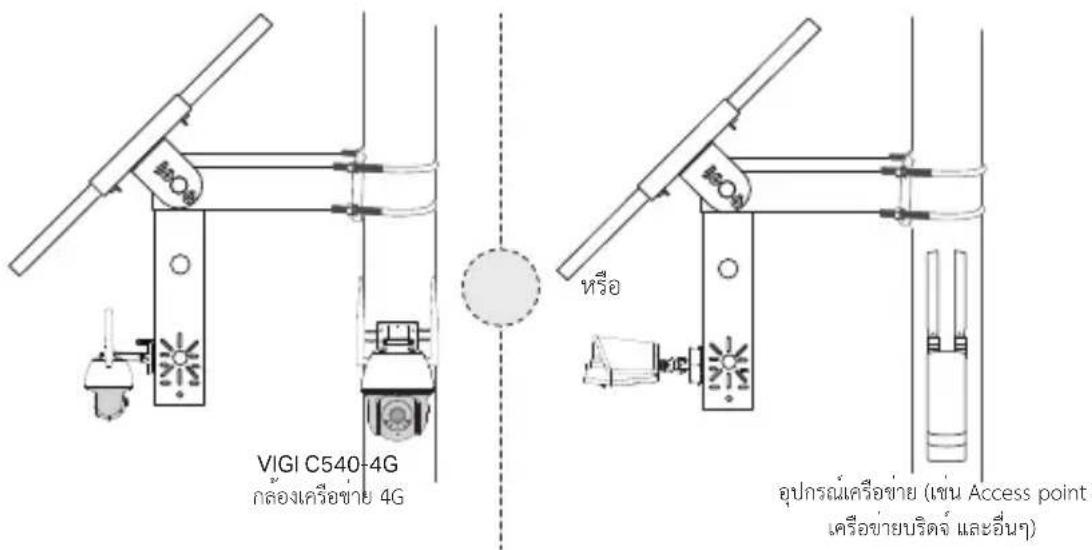

ต่อไปนี้คือโครงสร้างโทโพโลยีเครือข่ายทั่วไปสำหรับแผงโซลาร์เซลล์

ขั้นตอนที่ 1 เชื่อมต่อขั้วต่อตัวเมียส์พินเข้ากับแผงโซลาร์เซลล์

ขั้นตอนที่ 2 เชื่อมต่ออินเทอร์เฟซของเครือข่ายด้วยพอร์ต RJ45 ของแผงโซลาร์เซลล์กับอุปกรณ์เครือข่าย (เช่น Access point บริดจ์ และกล้อง 4G)

ขั้นตอนที่ 3 ทำตามคำแนะนำเพื่อเสร็จสิ้นการตั้งค่าแบบรวดเร็ว

1. ดาวน์โหลดและติดตั้งแอป TP-Link VIGI เวอร์ชันล่าสุด

หรือ

1. เปิดแอปและเข้าสู่ระบบด้วย TP-Link ID ของคุณ หากคุณไม่มีบัญชี โปรดลงทะเบียนก่อน
2. แตะปุ่ม + ที่ด้านบนขวาแล้วทำตามคำแนะนำของแอปเพื่อเพิ่มตัวควบคุมระบบโซลาร์

ขั้นตอนที่ 4 เสร็จสิ้น

ตัวควบคุมระบบโซลาร์ถูกเพิ่มเข้าไปในเครือข่ายของคุณและสามารถจ่ายพลังงานให้กับอุปกรณ์ของคุณได้ คุณสามารถควบคุมและจัดการคอนโทรลเลอร์ผ่านแอป VIGI ได้จากระยะไกล

คำถามที่พบบ่อย

คำถามที่ 1: สถานะ LED ของตัวควบคุมผิดปกติ

• ไฟ LED SYS ดับ: อาจดับเพราะไม่มีไฟเข้าหรือระบบเมนบอร์ดเสียหาย
• ไฟ LED LAN ดับ: ไม่มีการเชื่อมต่อ ให้ตรวจสอบว่าอินเทอร์เฟซพอร์ต RJ45 เชื่อมต่อกับอุปกรณ์เครือข่ายอย่างแน่นหนาหรือไม่
• ไฟ LED PV ดับ: แผง PV ไม่ได้เชื่อมต่อหรือทำงานผิดปกติและไม่สามารถผลิตกระแสไฟฟ้าได้
• ไฟ LED BAT ดับ: แบตเตอรี่ทำงานผิดปกติ

คำถามที่ 2: รันไทม์ของระบบสั้นและเวลาในการตรวจสอบสั้น

• บอร์ดแบตเตอรีถูกตัดการเชื่อมต่อ: ตรวจสอบว่าอินเทอร์เฟซของแผงโซลาร์เซลล์เชื่อมต่ออย่างดีหรือไม่ และตรวจสอบให้แน่ใจว่าแผงโซลาร์เซลล์อยู่ในสภาพที่ทำงานได้หรือไม่
• แผงโซลาร์เซลล์ถูกบล็อก: ตรวจสอบว่าแผงโซลาร์เซลล์ถูกบล็อกโดยวัตถุแปลกปลอมหรือด้านหน้าของแผงโซลาร์เซลล์สกปรก ซึ่งจะส่งผลต่อประสิทธิภาพการผลิตไฟฟ้า
• ระบบของอุปกรณ์ไม่มีประสิทธิภาพ: ยืนยันการใช้พลังงานของอุปกรณ์ หากใช้พลังงานมาก แนะนำให้เปลี่ยนเป็นผลิตภัณฑ์พลังงานแสงอาทิตย์ที่มีสเปคสูงกว่า
