VIGI PS30 - แผงโซลาร์เซลล์ TP-LINK - คู่มือผู้ใช้ฟรี

ประเภทผลิตภัณฑ์	แผงโซลาร์เซลล์สำหรับระบบเฝ้าระวัง
ยี่ห้อ	TP-Link
รุ่น	VIGI PS30
กำลังไฟฟ้าที่กำหนด	30 W
แรงดันไฟฟ้าขาออก	12 V DC
ขนาด (โดยประมาณ)	670 x 490 x 30 มม.
น้ำหนัก (โดยประมาณ)	3.5 กก.
วัสดุของแผง	ซิลิคอนโพลีคริสตัลไลน์
การรับรอง	CE, EU (2014/30, 2014/35, 2011/65, 2012/19)
ฟังก์ชันหลัก	แหล่งจ่ายพลังงานแสงอาทิตย์, การจัดการการชาร์จ, ความเข้ากันได้กับคอนโทรลเลอร์ VIGI, การตรวจสอบระยะไกลผ่านแอป VIGI
การใช้งานที่คาดหวัง	กลางแจ้ง, สำหรับกล้องวงจรปิด, จุดเชื่อมต่อ, สะพานเครือข่าย
ระดับการป้องกัน	IP65 (ทนฝุ่นและน้ำฉีด)
การรับประกัน	จำกัด, ดูเงื่อนไขบนเว็บไซต์ TP-Link
ความปลอดภัย	ห้ามถอดประกอบ, ห้ามวางใกล้ไฟหรืออุณหภูมิสูง, ใช้อุปกรณ์เสริมที่ให้มาเท่านั้น
การบำรุงรักษาและทำความสะอาด	ทำความสะอาดด้วยผ้านุ่มแห้ง, หลีกเลี่ยงผลิตภัณฑ์ที่มีฤทธิ์กัดกร่อน
ชิ้นส่วนอะไหล่และการซ่อมแซม	ติดต่อฝ่ายบริการ TP-Link สำหรับการซ่อมแซมหรือเปลี่ยน
ข้อมูลทั่วไป	แนะนำให้ติดตั้งร่วมกับคอนโทรลเลอร์ VIGI; ปฏิบัติตามคู่มือการติดตั้งที่ให้มา

คำถามที่พบบ่อย - VIGI PS30 TP-LINK

จะติดตั้งแผงโซลาร์เซลล์ VIGI PS30 อย่างไร?

เสียบขั้วต่อตัวเมียแบบสี่พินเข้ากับแผงโซลาร์เซลล์ จากนั้นเชื่อมต่ออินเทอร์เฟซ RJ45 เข้ากับอุปกรณ์เครือข่าย (กล้อง, จุดเชื่อมต่อ, ฯลฯ) เสร็จสิ้นการตั้งค่าอย่างรวดเร็วผ่านแอปพลิเคชัน TP-Link VIGI

จะทำอย่างไรถ้าไฟ SYS ของคอนโทรลเลอร์ดับ?

ไฟ SYS ดับบ่งบอกถึงการปิดเครื่องหรือแผงระบบเสียหาย ตรวจสอบการเชื่อมต่อและติดต่อฝ่ายสนับสนุน TP-Link หากจำเป็น

ทำไมไฟ LED LAN ดับ?

ไฟ LED LAN ดับหมายถึงไม่มีการเชื่อมต่อ ตรวจสอบให้แน่ใจว่าสาย RJ45 เสียบแน่นกับอุปกรณ์เครือข่าย

ไฟ LED PV ดับหมายถึงอะไร?

ไฟ LED PV ดับบ่งบอกว่าแผงโซลาร์เซลล์ไม่ได้เชื่อมต่อหรือทำงานผิดปกติและไม่ผลิตไฟฟ้า ตรวจสอบการเชื่อมต่อของแผง

จะแก้ไขระยะเวลาการทำงานของแบตเตอรี่สั้นได้อย่างไร?

ตรวจสอบว่าแบตเตอรี่เชื่อมต่อถูกต้อง แผงโซลาร์เซลล์ไม่มีสิ่งกีดขวาง และการใช้พลังงานของอุปกรณ์ไม่สูงเกินไป หากจำเป็น ให้ใช้แผงที่มีกำลังสูงกว่า

ฉันสามารถใช้เครื่องชาร์จอื่นที่ไม่ใช่ของที่ให้มาได้หรือไม่?

ไม่ ใช้เฉพาะเครื่องชาร์จที่ผู้ผลิตให้มาเท่านั้นเพื่อหลีกเลี่ยงความเสียหายหรือไฟไหม้

อุปกรณ์นี้เหมาะสำหรับการใช้งานกับเด็กหรือไม่?

ไม่ อุปกรณ์นี้ไม่เหมาะสำหรับการใช้งานในสถานที่ที่อาจมีเด็กอยู่

จะทำอย่างไรถ้าแบตเตอรี่เสียหาย?

อย่าเปลี่ยนแบตเตอรี่เป็นชนิดที่ไม่ถูกต้อง ติดต่อฝ่ายสนับสนุน TP-Link เพื่อขอแบตเตอรี่ทดแทนที่เหมาะสม

จะทำความสะอาดแผงโซลาร์เซลล์อย่างไร?

ทำความสะอาดด้วยผ้านุ่มแห้ง หลีกเลี่ยงสารเคมีหรือสารกัดกร่อนที่อาจทำให้พื้นผิวเสียหาย

จะหาใบรับรองความสอดคล้อง CE ได้ที่ไหน?

ใบรับรอง CE ต้นฉบับมีอยู่ที่เว็บไซต์ https://www.tp-link.com/en/support/ce/

คู่มือผู้ใช้ VIGI PS30 TP-LINK

สำหรับคำแนะนำโดยละเอียดเกี่ยวกับการติดตั้งผลิตภัณฑ์ โหลดอุปกรณ์ และการต่อสายเคเบิลกันน้ำไ โปรดดูคู่มือการติดตั้งที่รวมอยู่ในแพ็คเกจ

*ขอแนะน้ำให้ใช่แฝงโซลาร์เซลล์ VIGI กับตัวควบคุมระบบโซลาร์ของ VIGI

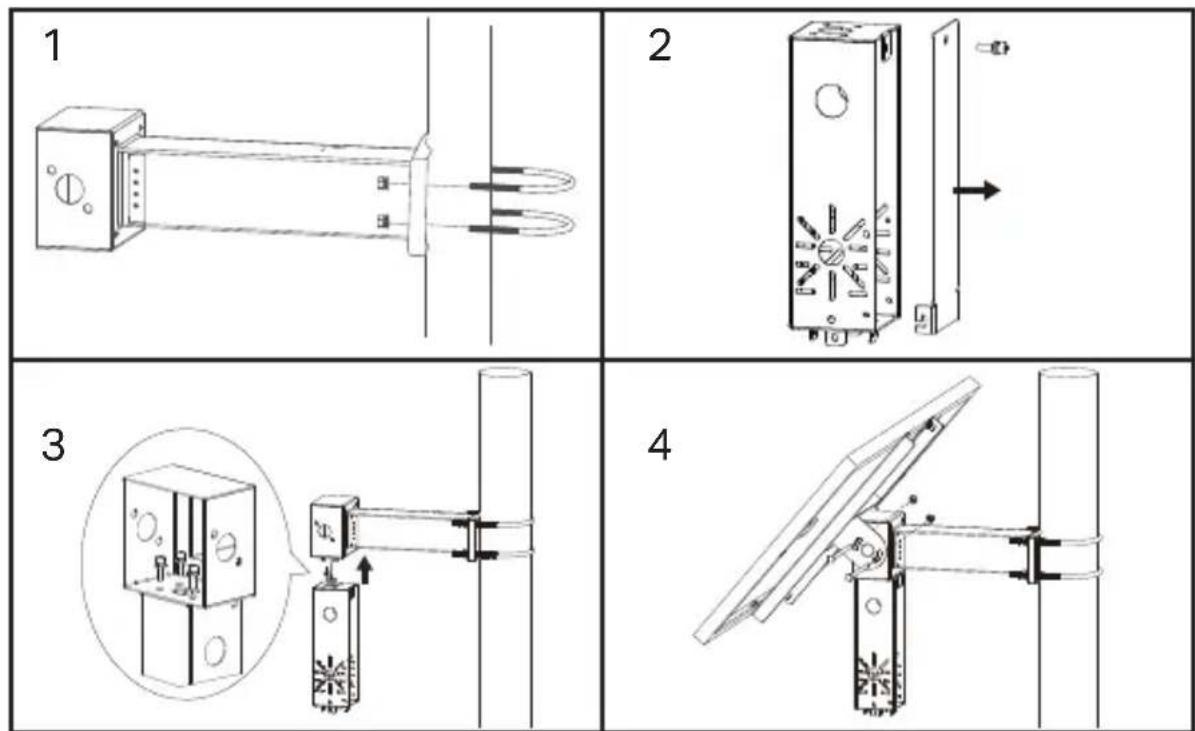

1. ติดตั้งผลิตภัณฑ์

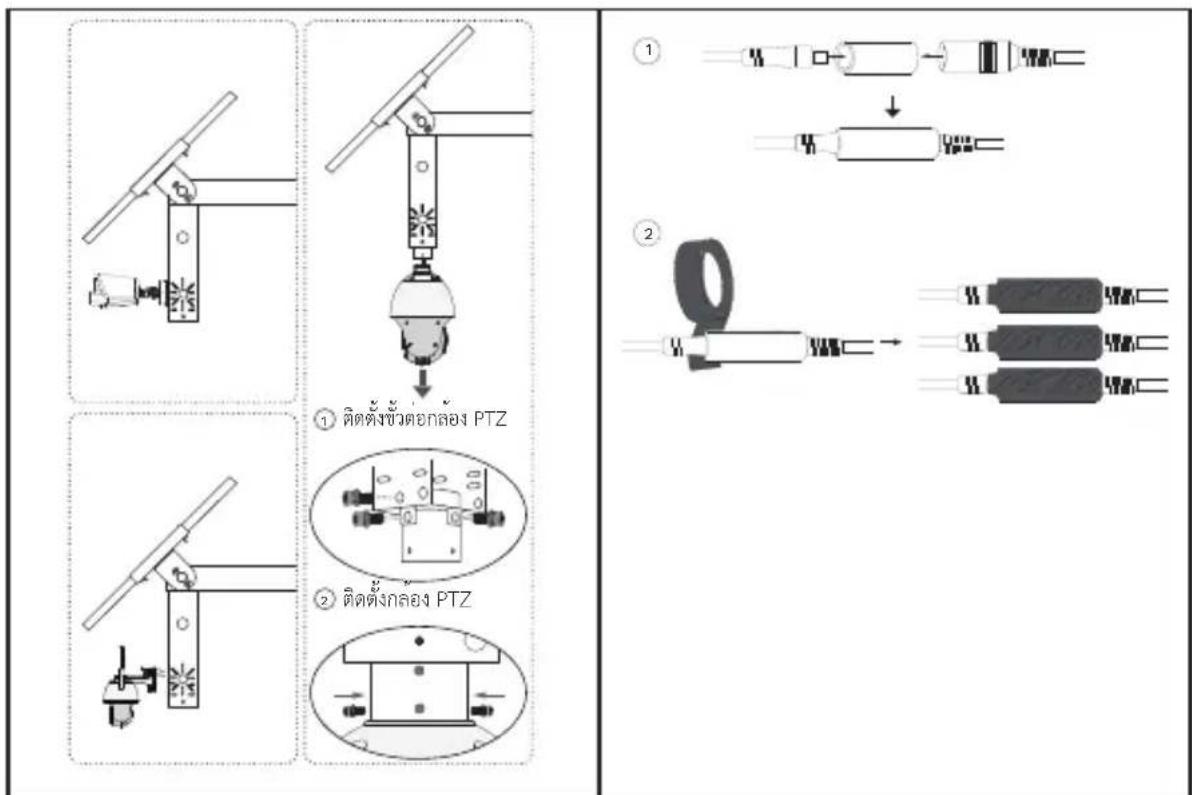

1. ติดตั้งอุปกรณ์โหลด

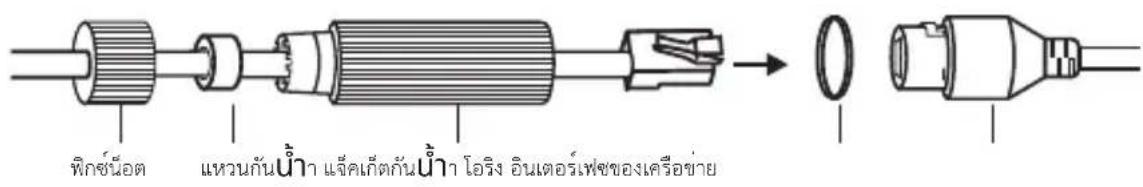

3. ติดตั้งอุปกรณ์ยืดสายเคเบิลกันนำ

การกำหนดค่า

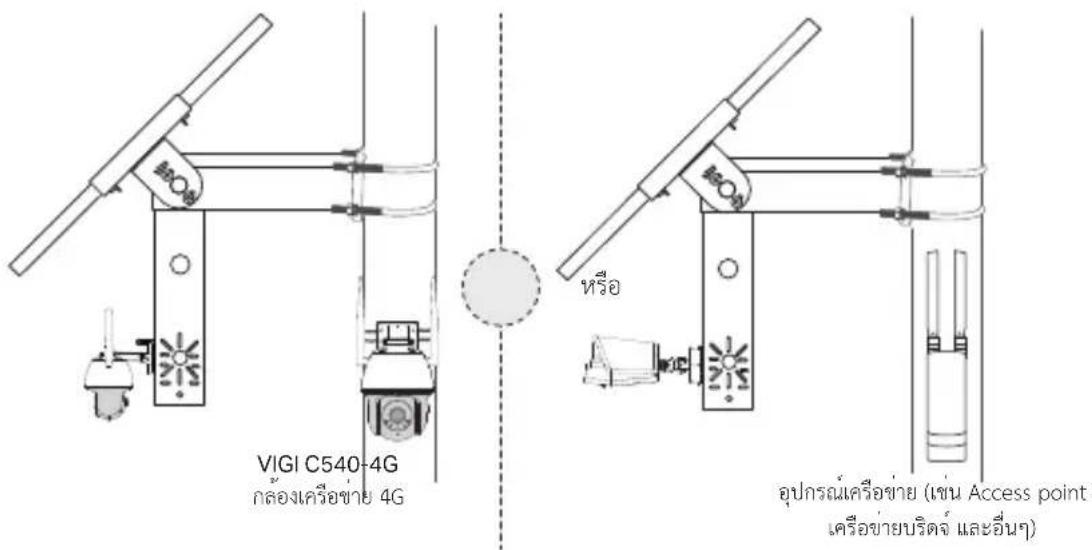

ต่อไปนี้คือโครงสร้างโพโพโลยีเครือข่ายทั่วไปสำหรับแผงโซลาร์เซลล์

ขั้นตอนที่ 1 เซื่อมต่อข้าวต่อตัวเมียส์พินเข้ากับแผงโซลาร์เซลล์

ขั้นตอนที่ 2 เซื่อมต่ออินเทอร์เฟชของเครือข่ายด้วยพอร์ RJ45 ของแผงโซลาร์เซลลกับอุปกรณ์เครือข่าย (เซ่น Access point บริดจ์ และกล้อง 4G)

ขั้นตอนที่ 3 ทำตามคำแนะนำเพื่อเสร็จสิ้นการตั้งค่าแบบรวดเร็ว

1. ดาวน์โหลดและติดตั้งแอบ TP-Link VIGI เวอร์ชันลาสุด

หรือ

1. เปิดYOBและเข้าสูระบบดวย TP-Link ID ของคุณ หากคุณไม่มีบัญชี ไหล่งทะเบียนก่อน
2. แตะบุ่ม + ที่ด้านบนขวาแล้วทำตามคำแนะนำของแอปเพื่อเพิ่มตัวควบคุมระบบโซลาร์

ขั้นตอนที่ 4 เสร็จสิ้น

ตัวควบคุมระบบโซลาร์ลูกเพิ่มเข้าไปในเครือข่ายของคุณและสามารถจ่ายพลังงานให้กับอุปกรณ์ของคุณได้คุณสามารถควบคุมและจัดการคอนโทรลเลอร์ผ่านแอบ VIGI ได้จากระยะไกล

FAQ (คำลามที่พบบ่อย)

Q1. สถานะ LED ของตัวควบคุมผิดปกติ

• ไฟ LED SYS ดับ: อาจดับเพราะไม่มีไฟเข้าหรือระบบเมนbor์ดเสียหาย
• ไฟ LED LAN ดับ: ไม่มีการเชื่อมต่อ ให้ำการตรวจสอบว่าอินเทอร์เพชพอร์ต RJ45 เชื่อมตอกับอุปกรณ์เครื่อข่ายอย่างแน่นหนาหร์ อไม่
• ไฟ LED PV ดับ: แผง PV ไม่ได้เชื่อมต่อหรือทำงานผิดปกติและไม่สามารถผลิตกระแสไฟฟ้าได้
• ไฟ LED BAT ดับ: แบตเตอร์ทำงานผิดปกติ

Q2. รันไหม์ของระบบแบบสั้นและเวลาในการตรวจสอบแบบสั้น

• บอร์ดแบตเตอรีถูกตัดการเชี่อมต่อ: ตรวจสอบว่าอินเทอร์พชของแผงโซลาร์เซลลเซี่อมต่อย่างดีหรือไม่ และตรวจสอบไหนแน่ใจว่าแผงโซลาร์เซลลอยู่ในสภาพที่ทำงานได้หรือไม่
• แผงโซลาร์เซลล์ลูกบล็อก: ตรวจสอบว่าแผงโซลาร์เซลล์ลูกบล็อกโดยวัตถุแปลกปลอมหรือต้านหน้าของแผงโซลาร์เซลล์สกปรก ซึ่งจะส่งผลต่อประสิทธิภาพการผลิตไฟฟ้า
• ระบบของอุปกรณ์ไม่มีประสิทธิภาพ: ยืนยันการใช้พลังงานของอุปกรณ์ หากใช้พลังงานมาก แนะปำให้เปลี่ยนเบียนผลิตภัณฑ์พลังงานแสงอาทิตย์ที่มีสเปคสูงกว่า
