VIGI PS30 - 太阳能板 TP-LINK - 免费用户手册

产品类型	监控系统太阳能板
品牌	TP-Link
型号	VIGI PS30
额定功率	30 W
输出电压	12 V 直流
尺寸（约）	670 x 490 x 30 mm
重量（约）	3.5 kg
面板材料	多晶硅
认证	CE, UE (2014/30, 2014/35, 2011/65, 2012/19)
主要功能	太阳能供电，充电管理，兼容VIGI控制器，通过VIGI应用程序远程监控
预期用途	室外，用于监控摄像头、接入点、网桥
防护等级	IP65（防尘和防溅水）
保修	有限保修，详情见TP-Link网站
安全	请勿拆卸，请勿接触火源或极端温度，仅使用提供的附件
维护与清洁	用柔软干布清洁，避免使用研磨性产品
备件与可维修性	如有维修或更换需求，请联系TP-Link服务
一般信息	建议与VIGI控制器一起安装；按照提供的安装指南操作

常见问题 - VIGI PS30 TP-LINK

如何安装VIGI PS30太阳能板？

将四针母头连接器连接到太阳能板，然后将RJ45接口连接到网络设备（摄像头、接入点等）。通过TP-Link VIGI应用程序完成快速配置。

如果控制器的SYS指示灯熄灭怎么办？

SYS指示灯熄灭表示电源关闭或系统板损坏。检查连接，必要时联系TP-Link支持。

为什么LAN LED熄灭？

LAN LED熄灭表示无连接。确保RJ45电缆牢固连接到网络设备。

PV LED熄灭是什么意思？

PV LED熄灭表示太阳能板未连接或工作异常，无法发电。检查太阳能板连接。

如何解决电池工作时间短的问题？

检查电池是否正确连接、太阳能板未被遮挡以及设备功耗是否过高。如有必要，使用更高功率的太阳能板。

我可以使用非附带的充电器吗？

不可以，请仅使用制造商提供的充电器，以避免损坏或火灾风险。

该设备适合在有儿童的地方使用吗？

不适合，该设备不适用于可能有儿童在场的场所。

如果电池损坏怎么办？

请勿更换为错误类型的电池。联系TP-Link支持获取合规的替换电池。

如何清洁太阳能板？

用柔软干布清洁。避免使用可能损坏表面的化学品或研磨剂。

在哪里找到CE符合性声明？

原始CE符合性声明可在网站 https://www.tp-link.com/en/support/ce/ 上获取。

用户手册 VIGI PS30 TP-LINK

如需安裝產品、負載設備和防水線路配件的詳細說明，請參考包裝中附的安裝說明。

* 建議透過 VIGI 太陽能系統控制器使用 VIGI 太陽能板。

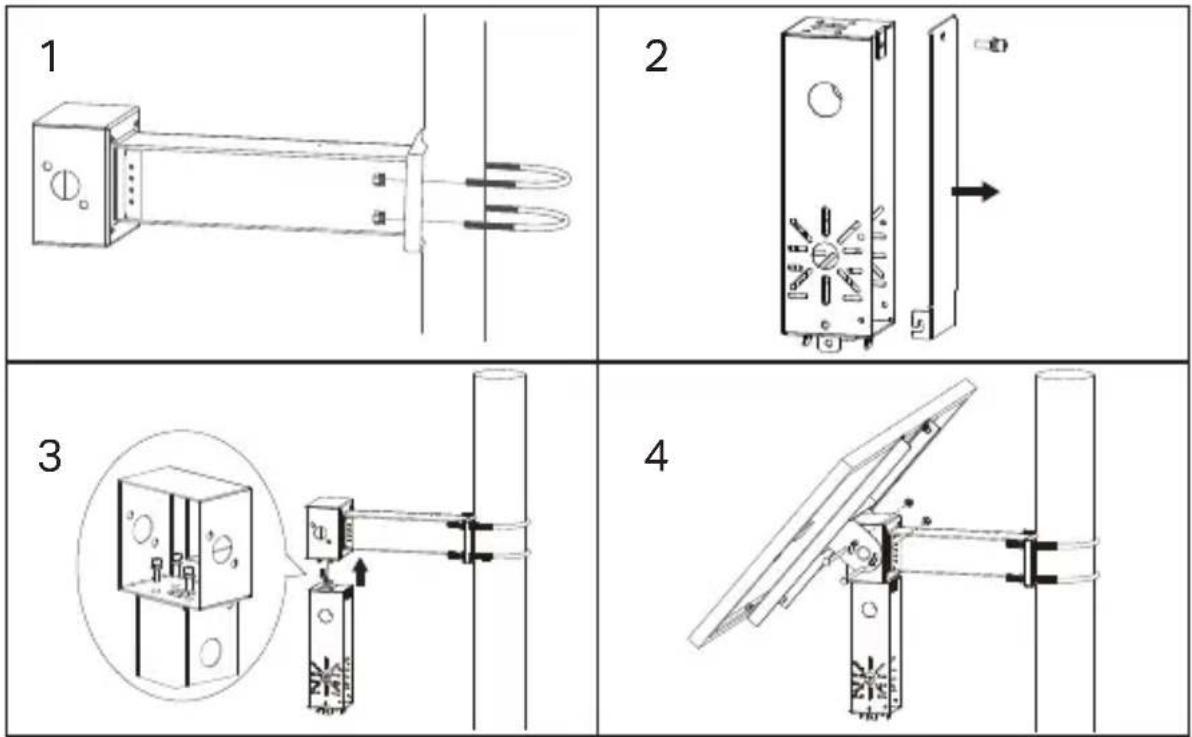

1. 安装產品。

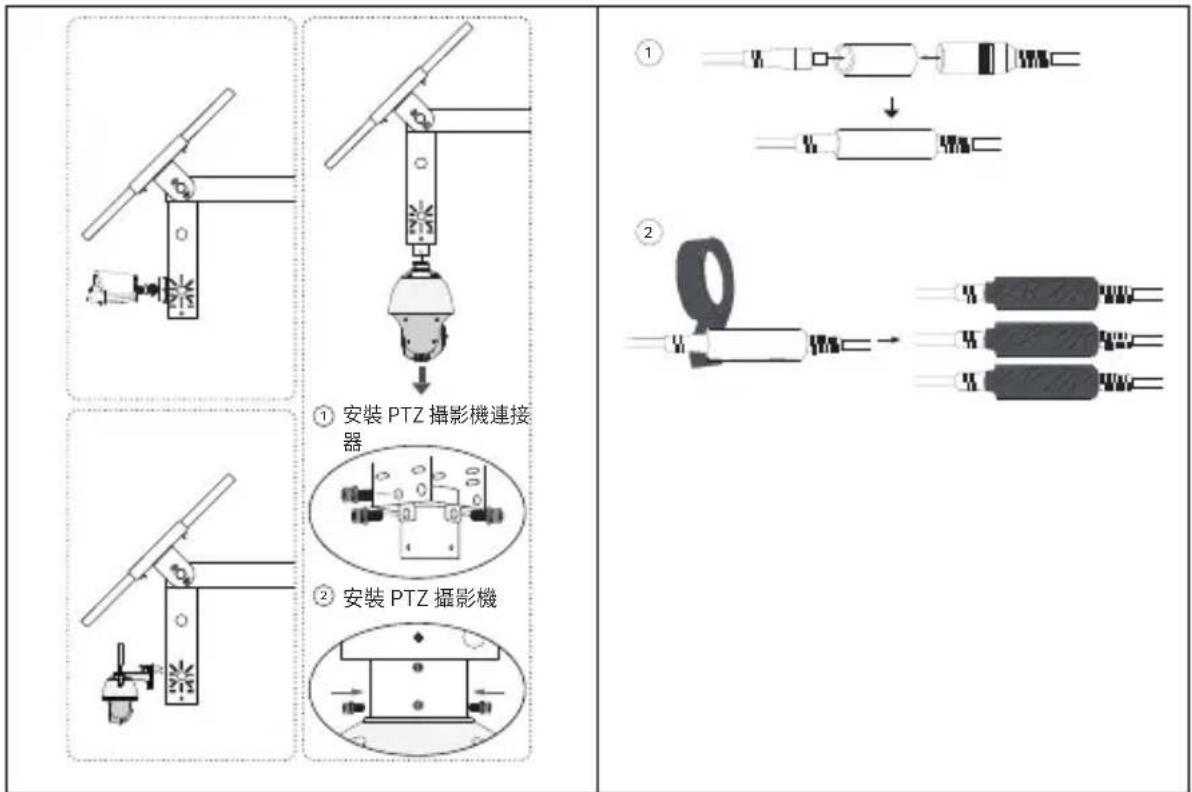

1. 安裝負載設備。


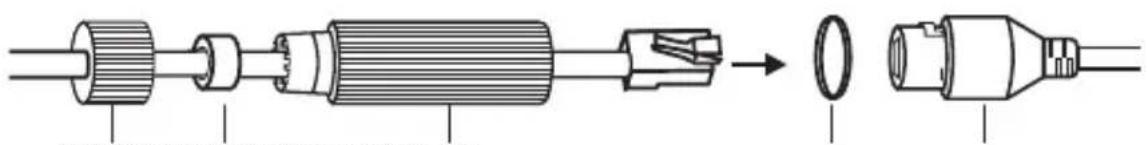

3. 安装防水線路配件。

固定螺帽 防水外殼 網路介面O型環防水環

設定

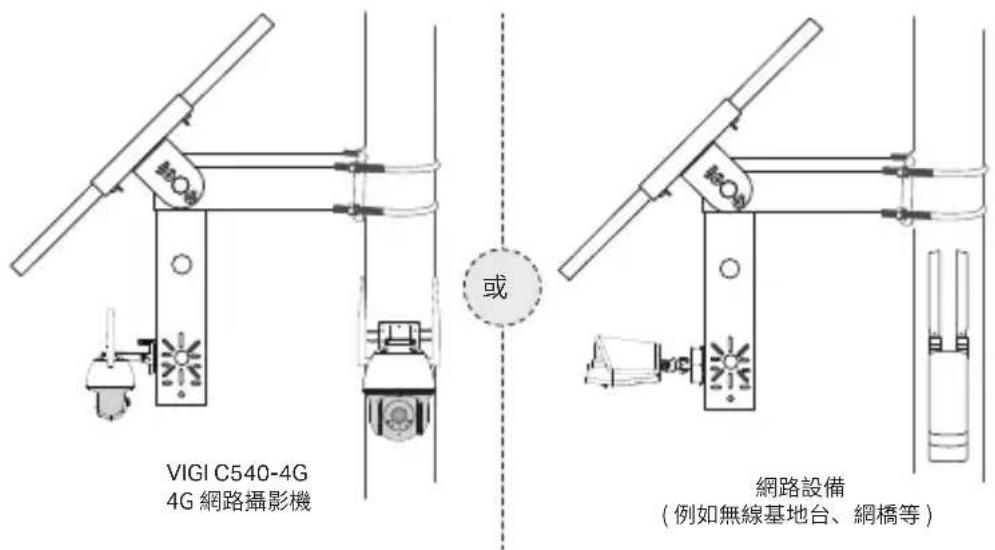

此為太陽能板的一般網路拓樸。

步驟 1. 將 4 pin 母頭連接至太陽能板上。

步驟 2. 將太陽能板的 RJ45 網路介面連接至網路設備(例如基地台、網橋和 4G 攝影機。)

步驟 3. 按照說明完成快速設定。

1. 開啟 app 並登入您的 TP-Link ID。若您沒有帳號，請先註冊。
2. 點擊右上方的 + 按鈕，按照 app 說明新增太陽能系統控制器。

步驟 4. 完成。

太陽能系統控制器已新增至您的網路中，可以為您的設備提供電力。您可以透過 VIGI app 遠端控制並管理控制器。

FAQ（常見問答）

Q1. 控制器 LED 狀態異常

• SYS LED 已關閉：可能是沒電了或系統板損壞。
  • LAN LED 已關閉：無連線，請確認 RJ45 介面是否已確實連接至網路設備。
• PV LED 已關閉：PV 板未連線或運作異常且無法產生電力。
• BAT LED 已關閉：電池運作異常。

Q2. 系統執行時間和監控時間過短

• 電池板已斷線：檢查太陽能板是否介面連接良好，並確保太陽能電池板運作狀態正常。
• 太陽能板被擋住：請確認太陽能板是否已被其他異物擋住或太陽能板髒髒的，這會影響電源轉換效率。
• 設備系統效率低：確認設備的電源耗損，若電源耗損大，建議更換更高規格的太陽能產品。

如需技術支援、用戶指南和其他資訊，請前往 https://support.vigi.com/support。

安全諮詢及注意事項

• 請使用原裝電源供應器或只能按照本產品注明的電源類型使用本產品。
• 清潔本產品之前請先拔掉電源線。請勿使用液體、噴霧清潔劑或濕布進行清潔。
• 注意防潮，請勿將水或其他液體潑灑到本產品上。
• 插槽與開口供通風使用，以確保本產品的操作可靠並防止過熱，請勿堵塞或覆蓋開口。
• 請勿將本產品置放於靠近熱源的地方。除非有正常的通風，否則不可放在密閉位置中。
• 不要私自拆開機殼或自行維修，如產品有故障請與原廠或代理商聯繫。

安全事項

• 請勿嘗試拆裝、修理或改裝此設備。如有其他需求，請聯繫我們。
- 請勿使用損壞的充電器或USB線來供應設備充電。
- 請勿使用推薦充電器以外的任何其他充電器。
- 變壓器應安裝在設備附近且易於操作。
- 請使用由製造商提供並隨產品原包裝附帶的電源供應器。如果您有任何問題，請隨時與我們聯絡。
- 請勿將電池丟入火源或烤箱、使用機械擠壓或切割電池，否則將導致爆炸。
- 將設備底部朝下放置。
- 請將設備遠離火源或是高溫環境。切勿浸泡於水或其他液體中。
- 本設備不適合在可能有兒童的地方使用。

注意！

如果更換了錯誤類型的電池，可能會有火災或爆炸的風險

注意！

請勿更換規格不正確的電池，否則將破壞安全措施。

請勿將電池丟入火源或烤箱中或使用機器壓碎 / 切割電池，以避免導致爆炸。

請勿將電池放置在極端高溫的周圍環境中，或放置於極低的氣壓下，否則將導致爆炸或洩漏易燃液體或氣體

RoHS 限用物質聲明請查看：https://www.tp-link.com/tw/support（型號 / 技術支援）
