製品タイプ	監視システム用ソーラーパネル
ブランド	TP-Link
モデル	VIGI PS30
定格出力	30 W
出力電圧	12 V DC
寸法（約）	670 x 490 x 30 mm
質量（約）	3.5 kg
パネル素材	多結晶シリコン
認証	CE, EU (2014/30, 2014/35, 2011/65, 2012/19)
主な機能	ソーラー給電、充電管理、VIGIコントローラー対応、VIGIアプリによるリモート監視
想定用途	屋外、監視カメラ、アクセスポイント、ネットワークブリッジ用
保護等級	IP65（防塵・防沫）
保証	限定保証、詳細はTP-LinkのWebサイトをご確認ください
安全上の注意	分解しないでください。火気や極端な温度にさらさないでください。付属のアクセサリーのみを使用してください。
お手入れと清掃	柔らかい乾いた布で拭き、研磨剤入りの製品は避けてください。
交換部品と修理可能性	修理または交換については、TP-Linkサポートにお問い合わせください。
一般情報	VIGIコントローラーとの使用を推奨。付属の取付ガイドに従ってください。

よくある質問 - VIGI PS30 TP-LINK

VIGI PS30ソーラーパネルの取り付け方法は？

4ピンメスコネクターをソーラーパネルに接続し、RJ45インターフェースをネットワーク機器（カメラ、アクセスポイントなど）に接続します。TP-Link VIGIアプリでクイック設定を完了してください。

コントローラーのSYSランプが消灯している場合はどうすればいいですか？

SYSランプの消灯は、電源オフまたはシステム基板の損傷を示します。接続を確認し、必要に応じてTP-Linkサポートに連絡してください。

LAN LEDが消灯している原因は？

LAN LEDの消灯は、接続がないことを意味します。RJ45ケーブルがネットワーク機器にしっかり接続されていることを確認してください。

PV LEDが消灯している意味は？

PV LEDの消灯は、ソーラーパネルが接続されていないか、異常に動作して発電していないことを示します。パネルの接続を確認してください。

バッテリーの動作時間が短い場合の対処法は？

バッテリーが正しく接続されているか、ソーラーパネルに遮蔽物がないか、機器の消費電力が高すぎないかを確認してください。必要に応じて、より高出力のパネルを使用してください。

付属品以外の充電器を使用できますか？

いいえ、損傷や火災のリスクを避けるため、メーカー提供の充電器のみを使用してください。

この機器は子供と一緒に使用できますか？

いいえ、この機器は子供がいる可能性のある場所での使用には適していません。

バッテリーが破損した場合の対処法は？

誤ったタイプのバッテリーと交換しないでください。適合する交換用バッテリーを入手するには、TP-Linkサポートに連絡してください。

ソーラーパネルの掃除方法は？

柔らかい乾いた布で拭いてください。表面を傷める可能性のある化学薬品や研磨剤は避けてください。

CE適合宣言書はどこで入手できますか？

オリジナルのCE適合宣言書は、https://www.tp-link.com/en/support/ce/ で入手できます。

使用説明書 VIGI PS30 TP-LINK

1. 下載並安裝最新版 TP-Link VIGI App。

或

製品・負荷装置・防水ケーブルアタッチメントの詳しい取り付け方法については、パッケージに同梱されている Installation Guide を参照してください。

*VIGI ソーラーパネルは VIGI ソーラーシステムコントローラーと合わせて使用することをおすすめします。

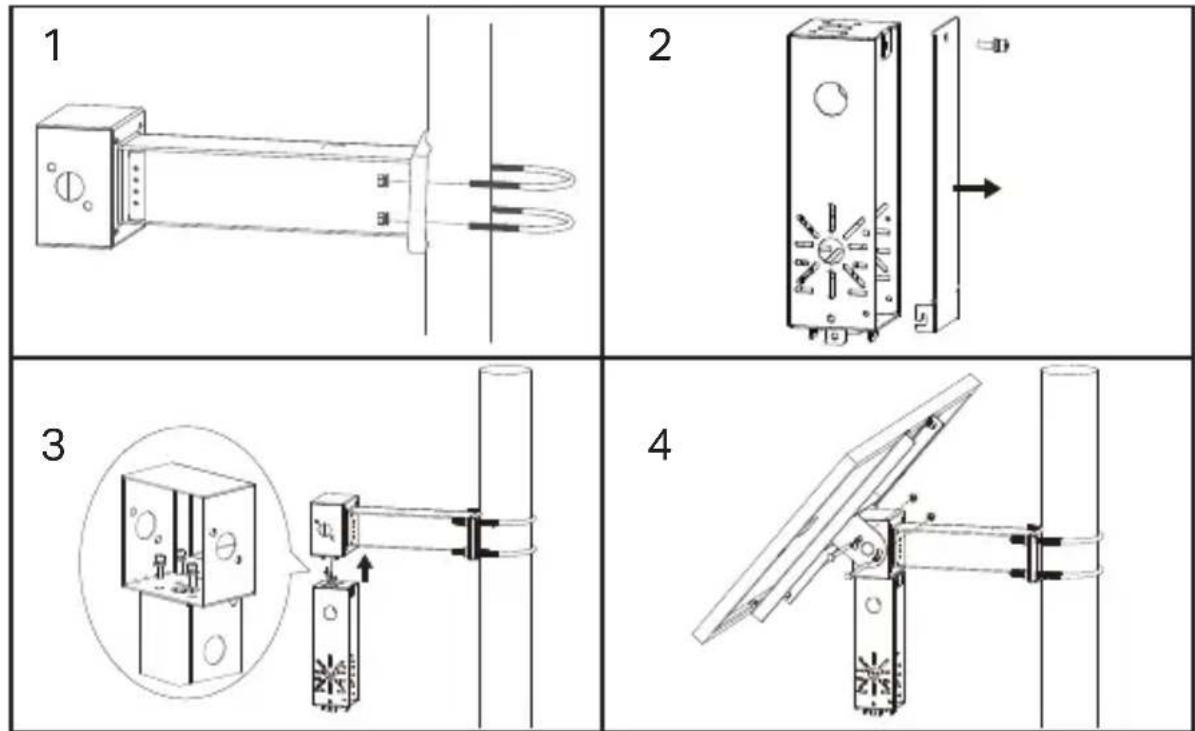

1. 製品の設置

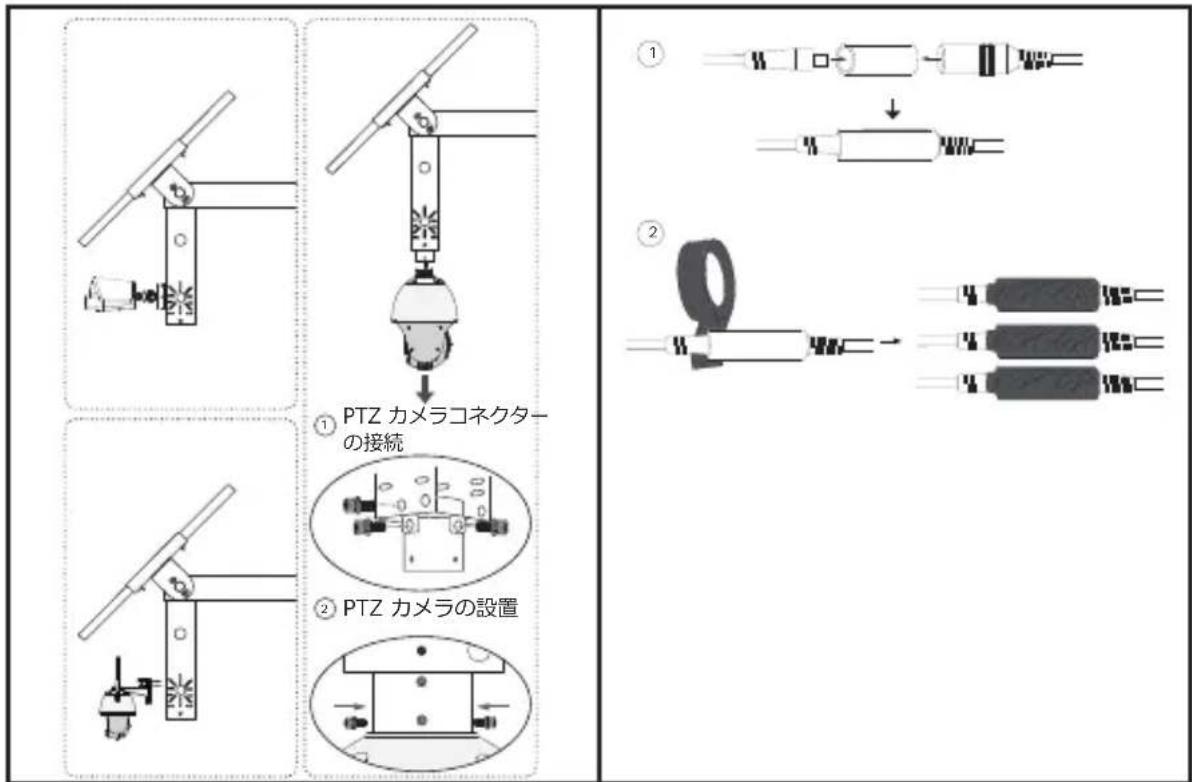

2. 負荷装置の設置

3. 防水ケーブルアタッチメントの接続

設定

一般的なソーラーパネルを用いたネットワークトポロジーです。

ステップ 1.4ピンメスコネクターをソーラーパネルに接続します。

ステップ2. ソーラーパネルのRJ45ネットワークインターフェースをネットワークデバイス（Wi-Fi APや4Gカメラ等）に接続します。

ステップ3. ガイドに沿ってクイックセットアップを行います。

1. TP-Link VIGI アプリをダウンロードします。

OR

1. アプリを起動し TP-Link ID でログインします。ID をお持ちでない場合ははじめに作成してください。
2. 画面右上にある + ボタンをクリックしてアプリの表示に従い、ソーラーシステムコントローラーを追加します。

ステップ4. 完了です。

ソーラーシステムコントローラーがネットワークに追加され、デバイスへの電力の供給が可能になりました。VIGI アプリを使用してリモートでコントローラーをコントロール及び管理できます。

FAQ（よくある質問）

Q1. コントローラーLEDのステータスが異常です。

• SYS LEDが消灯：電源が切れているか、システムボードが損傷している可能性があります。
• LAN LEDが消灯：接続されていません。RJ45インターフェイスがネットワークデバイスにしっかりと接続されているか確認してください。
• PV LEDが消灯：PVパネルが接続されていないか、異常な動作により発電ができていない。
• BAT LEDが消灯：バッテリーに異常があります。

Q2. システムの稼働時間が短く、モニタリング時間も短い

• バッテリーボードが外れている：ソーラーパネルのインターフェイスが正しく接続されているか 確認し、ソーラーパネルが動作状態であることを確認します。
• ソーラーパネルが遮られている：ソーラーパネルが何かに遮られていないかや、ソーラーパネルの前面が汚れていないか等発電効率に影響がないか 確認します。
• 非効率な設備システム：機器の消費電力を確認します。消費電力が大きい場合は、よりスペックの高い太陽光発電製品への買い替えをご検討ください。
