Modèle	BC501AC
Type de produit	Chargeur de batterie
Tension secteur	230 V~, 50 Hz
Puissance absorbée	350 W
Tension de sortie nominale	6 V / 12 V
Courant de charge	2 A / 6 A / 15 A (±10 %)
Types de batteries compatibles	Normal, cycle profond, Gel, AGM
Capacité de batterie compatible	8 - 210 Ah
Indice de protection	IP20
Courant d'aide au démarrage	75 A max (3 s actif, 180 s inactif)
Modes de charge	Charge rapide, charge normale, démarrage
Fonctions spéciales	Reconditionnement automatique, détection de polarité inversée
Affichage	Numérique : pourcentage, tension, puissance
Entretien	Nettoyer avec un chiffon sec ; remplacer le fusible (voir notice)
Sécurité	Protection contre courts-circuits, inversion de polarité, surchauffe
Garantie	Conformément à la législation en vigueur

FOIRE AUX QUESTIONS - BC501AC Vonroc

Comment choisir le bon mode de charge ?

Utilisez le bouton MODE (3) pour sélectionner entre charge rapide (pour batteries très déchargées ou par temps froid), charge normale (cycle standard) et démarrage (aide au démarrage). Sélectionnez d'abord le type de batterie avec le bouton TYPE BATTERIE (2).

Comment utiliser l'aide au démarrage ?

Branchez le chargeur, connectez les pinces (rouge au +, noir au -), sélectionnez le type de batterie, puis choisissez le mode Démarrage avec le bouton MODE. Mettez le contact du véhicule : le chargeur délivre 75 A pendant 3 secondes après un compte à rebours de 5 secondes. Le cycle se répète toutes les 180 secondes.

Que signifie l'erreur "Err" sur l'écran ?

L'erreur "Err" indique que la batterie est considérée comme défectueuse après la procédure de reconditionnement. Si la tension reste inférieure à 10,5 V après 10 minutes de reconditionnement, la batterie doit être remplacée.

Quels types de batteries puis-je charger ?

Ce chargeur est compatible avec les batteries plomb-acide de 6V et 12V : normales, à cycle profond, Gel et AGM. Sélectionnez le type correspondant avec le bouton TYPE BATTERIE (2).

Puis-je charger une batterie complètement déchargée ?

Oui, le chargeur inclut un mode de reconditionnement qui tente de récupérer les batteries très déchargées (tension entre 8,5 et 10,5 V). Si la batterie reste sous 10,5 V après ce cycle, elle est considérée comme défectueuse.

Comment remplacer le fusible ?

Débranchez le chargeur du secteur. Retirez le cache-fusible (8) en appuyant sur les côtés, puis dévissez le fusible avec une clé. Remplacez-le par un fusible de même type et remettez le cache.

Le chargeur peut-il rester branché après la charge ?

Il est déconseillé de laisser le chargeur branché en permanence. Débranchez-le après utilisation pour éviter toute consommation en veille et prolonger sa durée de vie.

Que faire si l'écran affiche "0.0" ?

Cela signifie une inversion de polarité : la pince positive (rouge) est connectée à la borne négative ou inversement. Débranchez immédiatement, vérifiez les connexions et rebranchez correctement.

Puis-je utiliser le chargeur sur une batterie de 6 V ?

Oui, sélectionnez le type 6V Normal avec le bouton TYPE BATTERIE (2). Le chargeur ajustera automatiquement la tension de sortie.

Comment nettoyer le chargeur ?

Utilisez un chiffon sec pour nettoyer les parties métalliques et plastiques. N'utilisez pas de produits abrasifs, de solvants ou de liquides. Assurez-vous que le chargeur est débranché avant le nettoyage.

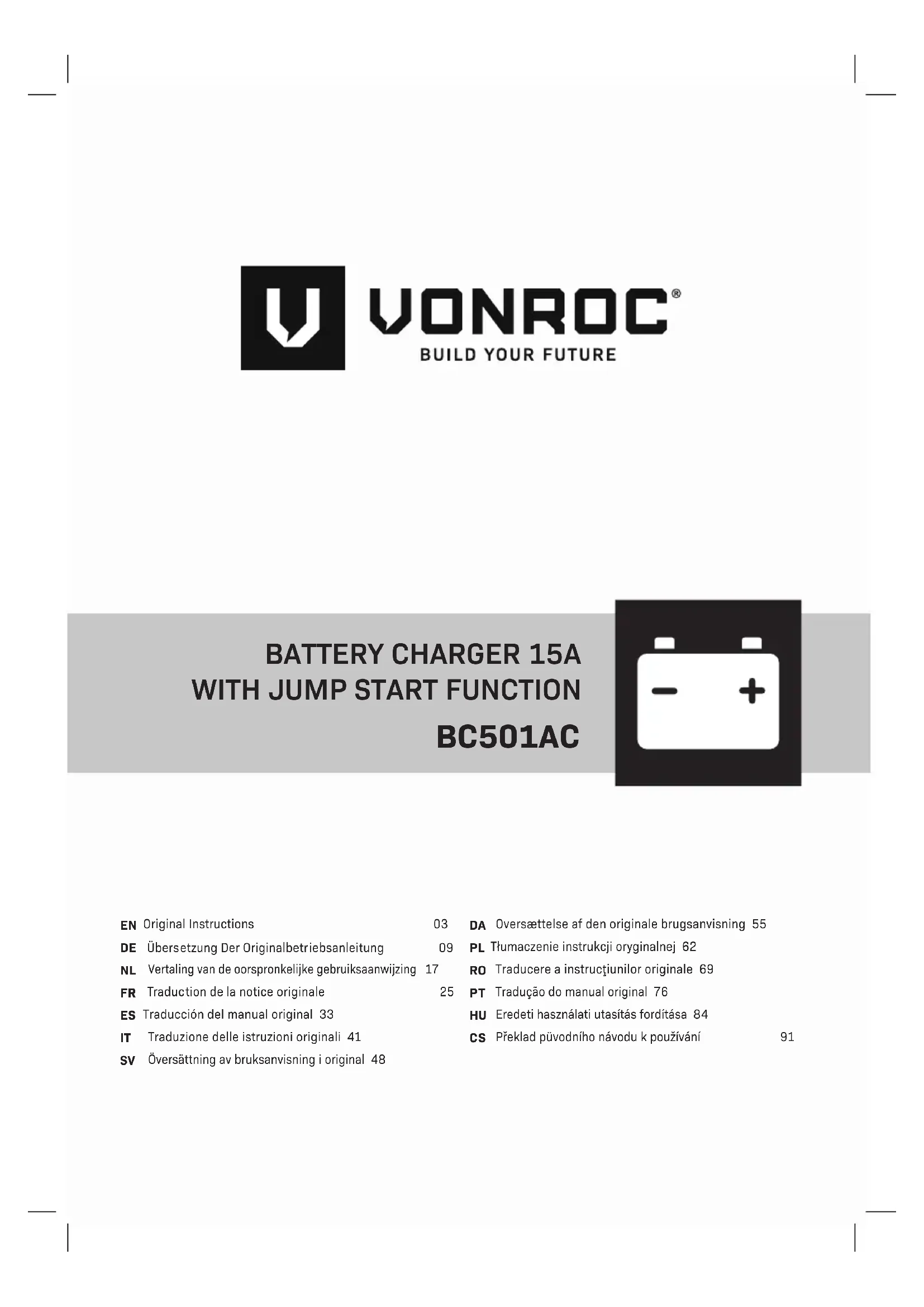

MODE D'EMPLOI BC501AC Vonroc

FR Traduction de la notice originale

Veillez à bien lire les avertissements de sécurité, les avertissements supplémentaires de sécurité ainsi que toutes les instructions jointes. Le non-respect des avertissements de sécurité et des consignes peut entraîner des décharges électriques, des incendies et/ou de graves blessures. Conservez tous les avertissements et toutes les instructions liées à la sécurité afin de pouvoir vous y référer dans le futur.

Les symboles qui suivent sont utilisés dans la notice d'utilisation ou sur le produit :

Lisez la notice d'utilisation.

Indique un risque de blessure, de décès ou de détérioration de l'outil en cas de non-respect des consignes de ce manuel.

Indique un risque de décharge électrique.

Indique un risque d'explosion.

Ne jetez pas le produit de façon inappropriée.

Conformément aux normes de sécurité et aux Directives européennes en vigueur.

AVERTISSEMENTS DE SÉCURITÉ GÉNÉRALE PROPRES AUX OUTILS ÉLECTRIQUES

AVERTISSEMENT ! Veillez à lire tous les avertissements sur la sécurité et toutes les instructions. Le non-respect des avertissements et des instructions peut entraîner des décharges électriques, des incendies et/ou de graves blessures.

Conservez tous les avertissements et toutes les instructions afin de pouvoir vous y référer dans le futur.

Le terme "outil électrique" dans les avertissements fait référence à votre outil électrique alimenté sur secteur (avec fil) ou votre outil électrique alimenté sur batterie (sans fil).

1) Sécurité de la zone de travail

a) Maintenez la zone de travail propre et bien éclairée. Les zones sombres ou encombrées sont propices aux accidents.
b) N'utilisez pas d'outils électriques dans un environnement présentant des risques d'explosion ou en présence de liquides, gaz ou poussières inflammables. Les outils électriques créent des étincelles qui peuvent enflammer les poussières et les fumées.
c) Maintenez les enfants et les autres personnes éloignés lorsqu'un outil électrique est en marche. Toute distraction peut vous faire perdre le contrôle de l'outil.

2) Sécurité électrique

a) Les prises des outils électriques doivent correspondre à la prise de courant murale. Ne modifiez jamais la prise d'aucune sorte. N'utilisez aucun adaptateur avec des outils électriques reliés à la terre. L'utilisation de prises d'origine non modifiées et de prises murales appropriées permet de réduire le risque de décharge électrique.
b) Évitez tout contact physique avec des surfaces reliées à la terre comme des tuyaux, des radiateurs, des fours et des réfrigérateurs par exemple. Le risque de décharge électrique augmente lorsque votre corps est relié à la terre.
c) N'exposez pas les outils électriques à la pluie, ni à l'humidité. Le risque de décharge électrique augmente si de l'eau pénètre dans un outil électrique.
d) Ne tirez pas sur le cordon d'alimentation. N'utilisez jamais le cordon pour transporter, tirer ou débrancher l'outil électrique. Maintenez le cordon à l'écart de la chaleur, des substances grasses, des bords tranchants ou des pièces mobiles. Les cordons endommagés ou emmêlés augmentent les risques de décharges électriques.
e) Si vous utilisez un outil électrique à l'extérieur, utilisez une rallonge homologuée pour les travaux à l'extérieur. L'utilisation d'une rallonge électrique homologuée pour les travaux à l'extérieur réduit le risque de décharge électrique.
f) Si l'utilisation d'un outil électrique dans un endroit humide est inévitable, utilisez une alimentation électrique protégée par un disjoncteur différentiel à courant résiduel (DDR). L'utilisation d'un DDR réduit le risque de décharge électrique.

3) Sécurité des personnes

a) Restez vigilant, surveillez ce que vous faites et faites preuve de bon sens lorsque vous utilisez un outil électrique. N'utilisez pas d'outils électriques si vous êtes fatigué ou sous l'influence de drogue, d'alcool ou de médicaments. Tout moment d'inattention pendant l'utilisation d'un outil électrique peut engendrer de graves blessures.
b) Portez des équipements de protection individuelle. Veillez à toujours porter une protection oculaire. Les équipements de protection comme les masques à poussière, les chaussures de sécurité antidérapantes, les casques ou les protections auditives réduisent le risque de blessures s'ils sont utilisés à bon escient.
c) Empêchez tout démarrage intempestif. Veillez à ce l'interrupteur soit sur la position Arrêt avant de raccorder l'outil à l'alimentation électrique et/ou au bloc-batterie ou avant de ramasser ou de transporter l'outil. Le fait de transporter les outils électriques le doigt sur l'interrupteur ou d'alimenter les outils électriques dont l'interrupteur est déjà en position de marche augmente le risque d'accidents.
d) Retirez toutes les clés ou pinces de réglage avant de mettre l'outil en marche. Une clé ou une pince restée fixée sur une pièce rotative de l'outil électrique peut engendrer des blessures.
e) Ne vous penchez pas. Gardez les pieds bien ancrés au sol et conservez votre équilibre en permanence. Cela permet de mieux maîtriser l'outil électrique en cas de situations imprévues.
f) Portez des vêtements appropriés. Ne portez aucuns vêtements amples, ni bijoux. Gardez vos cheveux, vos vêtements et vos gants éloignés des pièces mobiles. Les vêtements amples, les bijoux et les cheveux longs peuvent se trouver pris dans les pièces mobiles.
g) Si vous disposez de dispositifs pour le raccordement d'un extracteur de poussière ou d'installations pour la récupération, assurez-vous qu'ils sont correctement raccordés et utilisés. L'utilisation de dispositifs récupérateurs de poussière peut réduire les risques liés aux poussières.
h) Ne pensez pas être familiarisé avec l'outil après l'avoir utilisé à de nombreuses reprises, au point de ne plus rester vigilant et d'en oublier les consignes de sécurité. Toute action imprudente

peut entraîner de graves blessures en une fraction de seconde.

4) Utiliser et entretenir un outil électrique
a) Ne forcez pas sur l'outil. Utilisez l'outil électrique approprié, adapté pour le travail à réaliser. Un outil adapté fonctionne mieux, de façon plus sûre et à la cadence pour laquelle il a été conçu.
b) N'utilisez pas l'outil électrique si l'interrupteur ne permet plus de le mettre en marche et de l'éteindre. Tout outil électrique qui ne peut plus être commandé par son interrupteur est dangereux et il doit être réparé.
c) Débranchez la prise de courant et/ou retirezù retirez le bloc-batterie de l'outil électrique avant d'effectuer tout réglage, de changer un accessoire ou de ranger l'outil électrique. Ces mesures de sécurité préventives réduisent le risque de démarrage accidentel de l'outil électrique.
d) Rangez les outils électriques non utilisés hors de portée des enfants et ne laissez aucune personne ne connaissant pas ces outils ou ces consignes les faire fonctionner. Les outils électriques peuvent être dangereux entre des mains inexpérimentées.
e) Veillez à bien entretenir vos outils électriques. Vérifiez que les pièces mobiles sont alignées correctement et qu'elles ne sont pas coincées. Vérifiez qu'aucune pièce n'est cassée et contrôlez l'absence de toute autre condition qui pourrait nuire au bon fonctionnement de l'outil. En cas de dommage, faites réparer l'outil électrique avant de le réutiliser. De nombreux accidents sont provoqués par des outils électriques mal entretenus.
f) Maintenez les organes de coupe affûtés et propres. Des organes de coupe bien entretenus et dont le tranchant est affûté sont moins susceptibles de rester coincés et ils sont plus faciles à contrôler.
g) Utilisez les outils électriques, les accessoires et les embouts d'outil conformément à ces instructions, en tenant compte des conditions de travail, ainsi que du travail à effectuer. L'utilisation d'un outil électrique à des fins autres que celles pour lesquelles il a été prévu engendre des situations dangereuses.
h) Gardez les poignées et les surfaces de préhension sèches, propres et sans trace d'huile et

de graisse. Des poignées et des surfaces de préhension glissantes ne permettent pas de manipuler et de contrôler l'outil correctement en cas de situations inattendues.

5) Utilisation et entretien des outils fonctionnant sur batterie
a) Veillez à n'effectuer la recharge qu'à l'aide du chargeur spécifié par le fabricant. Un chargeur adapté pour un type de bloc-batterie peut occasionner un risque d'incendie s'il est utilisé avec un bloc-batterie différent.
b) N'utilisez les outils électriques qu'avec les blocs-batteries qui leur sont dédiés. L'utilisation d'autres blocs-batteries peut créer un risque de blessures et d'incendie.
c) Lorsque le bloc-batterie n'est pas utilisé, éloignez-le des objets métalliques comme les trombones, les pièces, les clés, les clous, les vis ou les autres petits objets qui pourraient créer un contact entre les deux bornes. La mise en court-circuit des bornes d'une batterie peut provoquer des brûlures ou un incendie.
d) Dans des conditions extrêmes, du liquide peut être éjecté de la batterie. Évitez tout contact. En cas de contact accidentel, rincez à l'eau. En cas de contact avec les yeux, consultez en plus un médecin. Le liquide sortant de la batterie peut provoquer des irritations ou des brûlures.
e) N'utilisez pas un bloc-batterie ou un outil qui est endommagé ou qui a été modifié. Une batterie endommagée ou altérée peut avoir un comportement imprévisible qui peut conduire à un incendie, une explosion ou un risque de blessure.
f) N'exposez pas le bloc-batterie ou l'outil au feu ou à des températures excessives. L'exposition au feu ou à des températures dépassant 130 °C peut provoquer une explosion. REMARQUE La température de "130°C" peut être remplacée par la température de "265°F".
g) Respectez toutes les instructions liées à la charge et ne rechargez pas le bloc-batterie ou l'outil en dehors de la plage de températures spécifiée dans les instructions. Une charge mal effectuée ou à des températures hors de la plage spécifiée peut endommager la batterie et augmente le risque d'incendie.

6) Service
a) Ne faites réviser/réparer votre outil électrique que par un réparateur qualifié qui n'utilise que des pièces de rechange d'origine. Cela permet de garantir la sûreté de l'outil électrique.
b) Ne réparez jamais des blocs-batteries endommagés. Les réparations sur les blocs-batteries ne doivent être effectuées que par le fabricant ou l'un de ses prestataires de services agréés.

CONSIGNES DE SÉCURITÉ SUPPLÉMENTAIRES PROPRES AUX CHARGEURS DE BATTERIES

Le chargeur de batterie a été conçu en prenant en compte les exigences liées à la sûreté de son utilisation. Toute modification, adaptation, transformation ou utilisation autre, peuvent impacter la sûreté de l'appareil. La garantie en serait, de plus, annuler.

Gardez hors de portée des enfants !

• Évitez tout risque mortel ou risque de blessure dus à une utilisation incorrecte !
• Ne faites pas fonctionner l'appareil si les câbles, le câble d'alimentation ou la prise sont endommagés. Un câble d'alimentation électrique endommagé représente un risque mortel par électrocution.
• Ne faites réparer un câble d'alimentation électrique endommagé que par un professionnel agréé et formé ! Si une réparation est nécessaire, veuillez contacter le centre d'assistance de votre pays
• Risque de décharge électrique ! Pour les batteries installées en fixe dans un véhicule, contrôlez que le véhicule est éteint ! Coupez le contact et placez le véhicule en position de stationnement, frein à main serré (voiture) ou arrimé (bateau électrique) !
• Risque de décharge électrique ! Débranchez le chargeur de voiture du secteur avant d'y raccorder ou d'en retirer les connecteurs de la batterie.
• Raccordez d'abord la pince non reliée à la carrosserie de la voiture.
• Raccordez l'autre pince à la carrosserie de la voiture, loin de la batterie et de la conduite de carburant. Ne raccordez alors qu'ensuite le chargeur de voiture à l'alimentation électrique.
• Débranchez le chargeur de voiture de l'alimentation électrique après la charge.

Risque de décharge électrique ! Ne touchez les câbles de raccordement aux bornes ("-" et "+" ) que par leur zone isolée !

• Risque de décharge électrique ! Effectuez le raccordement à la batterie et à la prise de courant à l'abri de toute trace d'humidité.
• Risque de décharge électrique ! N'assemblez et n'entretenez le chargeur de voiture que s'il est débranché du secteur !
• Risque de décharge électrique ! Une fois le processus de charge et de décharge terminés sur des batteries installées en fixe dans un véhicule, débranchez d'abord le câble de raccordement à la borne négative (noir) du chargeur, de la borne négative de la batterie.
• Ne laissez pas les tout-petits et les enfants plus grands sans surveillance en présence du chargeur de voiture !
• Les enfants ne sont pas à même d'évaluer les risques potentiels liés à la manipulation des appareils électriques. Surveillez toujours les enfants afin de garantir qu'ils ne jouent pas avec l'appareil.

Risque d'explosion ! Protégez vous contre une réaction explosive possible de l'hydrogène-oxygène ! La batterie peut diffuser du gaz d'hydrogène pendant la charge ou la charge lente. L'oxyhydrogène est un mélange d'hydrogène et d'oxygène gazeux explosif. Tout contact avec un feu ouvert (flammes, braises ou étincelles) peut provoquer une réaction appelée oxyhydro-génique ! Effectuez la charge ou la charge lente dans une pièce bien aérée et protégée des intempéries. Assurez-vous de l'absence de tout foyer ouvert pendant la charge et/ou la charge d'entretien !

• Risque d'explosion et d'incendie ! Assurez-vous qu'il n'existe aucun risque d'inflammation de matières explosives ou inflammables, comme du carburant ou des solvants par exemple, pendant l'utilisation du chargeur !
• Gaz explosifs ! Évitez toute flamme ou étincelle !
• Assurez-vous de la présence d'une aération adaptée pendant la charge.
• Placez la batterie sur une surface bien aérée pendant la charge. Le non-respect de cette consigne peut endommager l'appareil.

Risque d'explosion ! Veillez à ce que le câble de raccordement à la borne positive n'entre pas en contact avec les conduites de carburant.

• Risque de brûlures chimiques ! Protégez vos yeux et votre peau contre les acides corrosifs lorsque vous manipulez la batterie !
• Utilisez des lunettes, des vêtements et des gants résistant aux acides ! En cas de contact de l'acide sulfurique avec vos yeux et votre peau, rincez la partie touchée abondamment à l'eau claire et consultez immédiatement un médecin !
• Évitez les courts-circuits électriques lors du raccordement du chargeur à la batterie. Ne raccordez le câble de raccordement à la borne négative qu'à la borne négative de la batterie ou à la carrosserie de la voiture. Ne raccordez le câble de raccordement à la borne positive qu'à la borne positive de la batterie !
• Avant d'effectuer le branchement au secteur, vérifiez que l'alimentation réseau est en 230 V\~50 Hz, qu'elle dispose d'un neutre, d'un fusible de 16 A et d'un disjoncteur contre les fuites de terre ! Le non-respect de cette consigne peut endommager l'appareil.
• Ne placez pas le chargeur près d'un feu, d'une source de chaleur et ne l'exposez pas de façon prolongée à des températures supérieures à 50°C ! La puissance de sortie du chargeur de voiture chute automatiquement si la température est élevée.
• Assurez-vous qu'aucune conduite de carburant, câble électrique, flexible hydraulique ou canalisation d'eau ne peuvent être endommagés par les vis au moment de l'assemblage du chargeur ! Cela créerait sinon un danger de mort ou un risque de blessures !
• N'utilisez le chargeur de voiture qu'avec les pièces d'origine fournies !
• Ne couvrez le chargeur d'aucun objet ! Le non-respect de cette consigne peut endommager l'appareil.
• Protégez les surfaces des contacteurs électriques de la batterie contre les courts-circuits !

• N'utilisez le chargeur de voiture que pour procéder à la charge ou la charge d'entretien de batteries plomb-acide de 6V- / 12V (avec électrolyte en solution ou en gel) ! Des dégâts matériels pourraient sinon être occasionnés.

• N'utilisez pas le chargeur de voiture pour procéder à la charge ou la charge lente de piles non rechargeables. Des dégâts matériels pourraient sinon être occasionnés.

• N'utilisez pas le chargeur de voiture pour procéder à la charge ou la charge lente de batteries endommagées ou gelées ! Des dégâts matériels pourraient sinon être occasionnés.
• Avant de raccorder le chargeur, consultez la notice d'utilisation d'origine de la batterie afin de connaître les informations liées à la maintenance ! Il existe sinon un risque de blessure ou d'endommagement.
• Avant de raccorder le chargeur à une batterie installée en fixe dans un véhicule, consultez la notice du véhicule pour connaître les informations liées à la sécurité électrique et à la maintenance ! Il existe sinon risque de blessure et/ou de dommages matériels.
• Pour des raisons écologiques, débranchez également le chargeur de voiture du secteur lorsqu'il n'est pas utilisé ! Gardez à l'esprit que le fonctionnement en mode Veille consomme aussi de l'électricité.
• Restez toujours attentif et vigilant. Procédez toujours avec prudence et n'utilisez pas le chargeur de voiture si vous n'êtes pas concentré ou que vous ne vous sentez pas bien.

2. INFORMATIONS SUR LA MACHINE

Utilisation prévue

Cet appareil a été conçu pour charger diverses batteries plomb-acide généralement utilisées dans les voitures, les motos et certains autres véhicules. Les types de batteries compatibles sont les batteries plomb-acide normales, à cycle profond, gel et AGM. La conception spécifique de l'appareil permet à la batterie d'être rechargée à pratiquement 100% de sa capacité.

CARACTÉRISTIQUES TECHNIQUES

N° de modèle BC501AC
Tension secteur 230V~
Fréquence secteur 50 Hz
Puissance absorbée 350 W
Courant inverse (sans entrée CA)	<5mA
Tension de sortie nominale 6V / 12V
Courant de charge 2A / 6A / 15A +/-10%
Types de batteries compatibles	Normal / Cycle profond / Gel / AGM
Capacités de batteries compatibles	8-210Ah
Protection IP IP20
Courant Jump start 75A maxi
Intervalle utilisation Jump Start (Aide au démarrage)	3s actif / 180s inactif

PRÉSENTATION

Les numéros dans le texte font référence aux diagrammes de la page 2.

1. Bouton Affichage
2. Bouton TYPE Batterie
3. Bouton MODE
4. Pince borne négative (-)
5. Pince borne positive (+)
6. Écran numérique
7. Câble d'alimentation électrique
8. Fusible avec cache

3. FONCTIONNEMENT

Retirez la prise de la prise de courant avant toute intervention sur le chargeur. Risque

de décharge électrique ! Risque de dommage matériel ! Risque de blessure !

Raccorder

• Avant de procéder à la charge ou la charge lente d'une batterie installée en fixe dans un véhicule, débranchez d'abord la cosse négative de la batterie dans le véhicule.
• Débranchez ensuite la cosse positive de la batterie du véhicule.
• Raccordez ensuite seulement la pince positive (rouge) du chargeur de batterie (5) à la borne positive (+) de la batterie.

- Raccordez pour finir la pince négative (noire) du chargeur de batterie (4) à la borne négative (-) de la batterie.

Remarque : Si les pinces de raccordement sont correctement installées, l'écran (6) affiche la tension et le voyant "Connected (Connecté)" s'allume. Si la polarité a été inversée par accident, l'écran (6) affiche "0.0" et le voyant "+/- Error (Erreur +/-)" s'allume pour le signaler.

Débrancher

• Débranchez d'abord le chargeur de batterie du secteur.
• Retirez la pince négative (noire) (4) de la borne de la batterie.
• Retirez la pince positive (rouge) (5) de la borne de la batterie.
• Rebranchez la cosse positive à la borne positive de la batterie dans le véhicule.
• Rebranchez la cosse négative à la borne négative de la batterie dans le véhicule.

Sélection du mode de charge

Vous pouvez recharger différentes batteries à différentes températures ambiantes en utilisant différents modes de charge. Le processus de charge sécurisé protège contre les erreurs de branchements et les courts-circuits. Le système électronique intégré n'active pas immédiatement le chargeur de batterie après les branchement, mais seulement après la sélection du mode de charge.

- Si le voyant "+/- Error" est allumé, contrôlez que les pinces (4 et 5) sont correctement raccordées à la batterie et que le bon type de batterie a été sélectionné sur le chargeur.

Bouton AFFICHAGE (1)

Appuyez sur ce bouton pour permuter entre les différents modes d'affichage. Le mode d'affichage sélectionné est indiqué par les voyants près du bouton. Les modes suivants sont disponibles :

• % batterie : l'écran affiche l'état actuel de la batterie raccordée, de 0% (déchargée) à 100% (pleine)
• Tension : l'écran indique la tension de la batterie raccordée
• % alternateur : l'écran affiche la puissance en sortie du chargeur, de 0% (coupée) à 100% (pleine puissance)

Bouton TYPE BATTERIE (2)

Appuyez sur ce bouton pour permuter entre les différents types de batteries.

Prenez soin de sélectionner le bon type de batterie avant de lancer la charge. Le type de batterie sélectionné est indiqué par les voyants près du bouton TYPE BATTERIE (2).

Le chargeur est compatibles avec les types de batteries suivants :

• 12V Normal
• 12V À cycle profond
• 12V Gel / AGM
• 6V Normal

Remarque : Après avoir raccorder le chargeur, il détecte automatiquement la tension de la batterie. Si le chargeur ne détecte à tort une batterie de 6V au lieu d'une batterie 12V, cela indique que la batterie est défectueuse et/ou trop déchargée. Les batteries défectueuses doivent être remplacées. Ne tentez pas de recharger une batterie défectueuse.

Bouton MODE (3)

Appuyez sur ce bouton pour permuter entre les différents modes de fonctionnement. Les modes suivants sont disponibles :

• Charge rapide : Permet de recharger la batterie rapidement. C'est le mode à choisir dans les environnements où la température ambiante est basse.
• Charge normale : Cycle de charge normal.
• Démarrage : Permet de fournir un fort courant pour pouvoir démarrer un véhicule dont la batterie est vide ou presque.

Utiliser le mode Aide au démarrage

Remarque : Le mode Aide au démarrage ne peut être activé qu'en débranchant le câble d'alimentation (7).

AVERTISSEMENT ! Veillez à toujours procéder au branchement dans le bon ordre, tel que décrit dans cette notice. Le système électronique du véhicule pourrait sinon être endommagé. Si vous ne respectez pas les spécifications, sachez que vous le faites à vos propres risques et de votre seule responsabilité. Le mode Aide au démarrage est destiné aux batteries

dont la capacité est inférieure à 45Ah. L'utilisation de ce mode sur une batterie de plus de 45Ah pourrait endommager la batterie. Veuillez noter que certains moteurs diesel et moteurs essence de grosse cylindrée nécessitent un courant de démarrage supérieur au courant maximum fourni par cet appareil (75A). Si la batterie est complètement vide, il se peut que le courant maximum de 75A ne soit pas suffisant pour démarrer ces types de moteurs.

Le chargeur contient un programme analytique qui protège la batterie contre les dommages (ex : sulfatation ou chutes rapides de tension), particulièrement pendant les démarrages aidés. Afin de protéger la batterie, l'appareil n'active pas l'aide au démarrage pour des batteries fortement déchargées ou fortement sollicitées. Au cours de cette opération, la batterie est rechargée à un faible courant et le voyant "Charge" est allumé. L'écran continue d'afficher "0". Dans ce cas et pour protéger la batterie, la fonction Aide au démarrage ne peut pas être utilisée. Vous devez d'abord recharger la batterie, un moment, en mode Normal ou Charge rapide, avant de tenter de nouveau d'utiliser la fonction Aide au démarrage.

• Branchez le câble d'alimentation (7) dans une prise de courant.
• Raccordez la pince positive (rouge) (5) à la borne positive (+) de la batterie.
• Raccordez la pince négative (noire) (4) à la borne (-) de la batterie.
• Si les pinces sont reliées correctement, le chargeur sélectionne automatiquement le bon type de batterie.
• Contrôlez l'indicateur du type de batterie et ajustez si nécessaire à l'aide du bouton TYPE BATTERIE (2).
• Sélectionnez alors la fonction Démarrage à l'aide du bouton MODE (3). Le chargeur analyse le niveau de charge de la batterie et l'écran (6) affiche "0".
• Mettez le contact dans le véhicule. L'écran affiche alors un compte à rebours de 5 secondes : 2 secondes pour l'amorçage/l'analyse suivies de 3 secondes pour le démarrage.
• Pendant le compte à recours, le chargeur délivre brièvement 75A pour démarrer le moteur.

Le compte à rebours est suivi de 180 secondes de pause pour protéger la batterie.

• Après les 180 secondes de pause, le cycle recommence (2 secondes d'amorçage, 3 secondes de démarrage, 180 secondes de pause) et vous pouvez de nouveau tenter de démarrer le moteur.
• Pour débrancher le chargeur : retirez d'abord la pince négative (noire) (4) de la borne de la batterie, puis retirez la pince positive (rouge) (5) de la borne de la batterie.

Mode Reconditionnement batterie

Les batteries 12V fortement déchargée sont reconditionnées par la chargeur avant que le cycle de charge ne démarre. Si la tension de la batterie est comprise entre 8,5 et 10,5V, le chargeur passe automatiquement en mode Reconditionnement. Pendant la procédure de reconditionnement, le voyant "Charge" clignote et le chargeur de batterie recharge la batterie à un courant de charge de 2A pendant 2 secondes, avant de s'arrêter 1 seconde. Ce cycle est répétée pendant 10 minutes. Une fois la procédure de reconditionnement terminée, le chargeur mesure de nouveau la tension de la batterie.

• Si la tension est alors supérieure à 10,5V, la procédure de charge à 12V est automatiquement lancée.
• Si la tension est toujours inférieure à 10,5V, la batterie est alors considérée comme étant défectueuse. La charge est arrêtée et l'écran affiche "Err" pour indiquer qu'une erreur s'est produite.

4. MAINTENANCE

Veillez à toujours débrancher le câble d'alimentation de la prise de courant avant d'intervenir sur le chargeur de batterie.

Remplacer le fusible (Fig. B1, B2)

Respectez les étapes suivantes pour remplacer le fusible :

• Débranchez le câble d'alimentation de la prise de courant.
• Retirez le cache-fusible (8) en appuyant sur les côtés du cache.
• Dévissez le fusible à l'aide d'une clé.
• Remplacez le fusible

Nettoyage

• Nettoyez les parties en métal et en plastique de la machine à l'aide d'un chiffon sec
• N'utilisez pas de produits de nettoyage abrasif.
• N'utilisez pas de solvants comme de l'essence de l'alcool ou de l'ammoniaque, etc.

ENVIRONNEMENT

s appareils électriques et électroniques défectueux ou en fin de vie doivent être rapportés dans des sites de recyclage appropriés.

Pour les pays de la Communauté Européenne uniquement

Ne jetez pas les outils électriques avec les déchets ménagers. Conformément à la Directive Européenne 2012/19/CE relative à l'élimination des déchets électriques et électroniques et sa transposition dans la législation nationale, les outils électriques inutilisables doivent être collectés séparément et être jetés de façon écologique.

GARANTIE

Les produits VONROC sont développés avec les normes de qualité les plus hautes et ils sont garantis pour être exempts de défaut de pièces et de main d'œuvre pour la durée stipulée par la loi et à compter de la date d'achat initiale. Si, au cours de cette période, le produit devait rencontrer une quelconque panne due à un défaut de pièce ou de main d'œuvre, contactez VONROC directement. Les conditions suivantes sont exclues de la garantie :

• Réparations ou modifications sur la machine, faites ou tentées par des réparateurs non agréés ;
• Usure normale ;
• Utilisation abusive ou incorrecte ou maintenance incorrecte de l'outil ;
• Utilisation de pièces détachées non d'origine.

Cela constitue l'unique garantie, explicite ou implicite, proposée par la société. Il n'existe aucune autre garantie, explicite ou implicite, qui puisse dépasser le cadre de la présente garantie, y compris les garanties implicites de qualité marchande et d'adaptation à un usage particulier. En aucun cas, VONROC ne saurait être tenu responsable pour les dommages accidentels ou consécutifs. Les recours des revendeurs sont limités à la réparation ou au remplacement des équipements ou des pièces non conformes.

Le produit et la notice d'utilisation sont sujets à modifications. Les caractéristiques peuvent être modifiées sans notification préalable.
