S-LS-35 - équipements de mesure Stamos - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques techniques	Appareil de mesure Stamos S-LS-35, précision élevée, adapté pour divers types de mesures.
Utilisation	Conçu pour des applications industrielles et de laboratoire, idéal pour les professionnels.
Maintenance et réparation	Vérifiez régulièrement l'étalonnage, nettoyage des capteurs recommandé.
Sécurité	Utiliser avec précaution, respecter les consignes de sécurité fournies dans le manuel.
Informations générales	Produit de la marque Stamos, réputée pour sa fiabilité et sa précision dans le domaine des équipements de mesure.

FOIRE AUX QUESTIONS - S-LS-35 Stamos

Comment calibrer le Stamos S-LS-35 ?

Pour calibrer le Stamos S-LS-35, suivez les instructions dans le manuel d'utilisation. Assurez-vous d'utiliser des étalons appropriés et de respecter les conditions de température et d'humidité recommandées.

Que faire si l'écran du Stamos S-LS-35 ne s'allume pas ?

Vérifiez que la batterie est correctement installée et chargée. Si l'écran ne s'allume toujours pas, essayez de réinitialiser l'appareil en retirant la batterie pendant quelques minutes.

Comment interpréter les résultats mesurés par le Stamos S-LS-35 ?

Les résultats affichés par le Stamos S-LS-35 sont en unités spécifiques selon le type de mesure. Consultez le manuel pour comprendre les unités et la signification des résultats.

Le Stamos S-LS-35 est-il étanche ?

Non, le Stamos S-LS-35 n'est pas étanche. Évitez tout contact avec l'eau ou d'autres liquides pour prévenir des dommages.

Que faire si les mesures semblent inexactes ?

Vérifiez d'abord la calibration de l'appareil. Assurez-vous également que les capteurs ne sont pas obstrués et que l'appareil est utilisé dans les conditions recommandées.

Comment changer les piles du Stamos S-LS-35 ?

Pour changer les piles, ouvrez le compartiment des piles à l'arrière de l'appareil, retirez les anciennes piles et insérez de nouvelles piles en respectant les polarités indiquées.

Où puis-je trouver le manuel d'utilisation du Stamos S-LS-35 ?

Le manuel d'utilisation est généralement inclus dans l'emballage du produit. Vous pouvez également le télécharger sur le site officiel de Stamos dans la section support.

Le Stamos S-LS-35 peut-il être utilisé dans des conditions extrêmes ?

Le Stamos S-LS-35 est conçu pour fonctionner dans une plage de température et d'humidité spécifiques. Consultez le manuel pour connaître les limites exactes.

MODE D'EMPLOI S-LS-35 Stamos

Ce manuel d'utilisation a été traduit à l'aide d'une traduction automatique. Nous avons fait tout notre possible pour garantir l'exactitude de la traduction, mais veuillez noter que les traductions automatiques ne sont pas parfaites et ne sont pas destinées à remplacer les traducteurs humains. La version officielle du manuel d'utilisation est en anglais. Les éventuelles différences entre la version traduite et l'original anglais ne sont pas juridiquement contraignantes. Si vous avez des questions sur l'exactitude de la traduction, veuillez vous référer à la version anglaise, qui est la référence officielle. D'autres versions linguistiques sont disponibles sur demande via [e-mail].

Détails techniques

Description des paramètres	Valeur des paramètres
Nom du produit Alimentation de laboratoire
Modèle	S-LS-33	S-LS-34 S-LS-35
Tension nominale [V~] / Fréquence [Hz]	230/50	230/50	230/50
Consommation maximale [W]	125	205	405
Plage de réglage du courant continu [V]	0-30	0-30	0-30
Plage de réglage du courant [A]	0-3	0-5	0-10
Pulsations	10mV/20mArms
Sécurité	OVP, OCP, OTP, Limiteur de courant intégré servant à prévenir la surcharge
Fusible	F5AL250V
Température ambiante [°C] / Humidité relative [%] pendant l'utilisation	0-40/<75
Facteur de stabilité en tension	CV≤0.05%+1mVCC≤0.05%+10mA
Facteur de stabilité du courant	CV≤0.1%+5mVCC≤0.1%+10mA
Dimensions [mm] 260x125x160
Poids [kg] 2

1. Description générale

L'objectif du présent manuel est de favoriser une utilisation sécuritaire et fiable de l'appareil. Le produit a été conçu et fabriqué en respectant étroitement les directives techniques applicables et en utilisant les technologies et composants les plus modernes. Il est conforme aux normes de qualité les plus élevées.

LISEZ ATTENTIVEMENT LE PRÉSENT MANUEL ET ASSUREZ-VOUS DE BIEN LE COMPRENDRE AVANT LA PREMIÈRE UTILISATION.

Afin de garantir le fonctionnement fiable et durable de l'appareil, il est nécessaire d'utiliser et d'entretenir ce dernier conformément aux consignes figurant dans le présent manuel. Les caractéristiques et les spécifications contenues dans ce document sont à jour. Le fabricant se réserve le droit de procéder à des modifications à des fins d'amélioration du produit. L'appareil a été mis au point et fabriqué en tenant compte des progrès techniques et de la réduction de bruit afin de réduire au maximum les risques liés aux émissions sonores.

Symboles

CE	Le produit est conforme aux normes de sécurité en vigueur.
	Respectez les consignes du manuel.
	Collecte séparée.
	ATTENTION ! , AVERTISSEMENT ! et REMARQUE attirent l'attention sur des circonstances spécifiques (symboles d'avertissement généraux).
	ATTENTION ! Mise en garde liée à la tension électrique !

REMARQUE ! Les illustrations contenues dans le présent manuel sont fournies à titre explicatif. Votre appareil peut ne pas être identique.

2. Consignes de sécurité

ATTENTION ! Veuillez lire attentivement toutes les consignes de sécurité et toutes les instructions. Le non-respect des avertissements et des consignes de sécurité peut entraîner des chocs électriques, un incendie, des blessures graves ou la mort.

Les notions d'« appareil », de « machine » et de « produit » figurant dans les descriptions et les consignes du manuel se rapportent à/au < Alimentation de laboratoire >.

N'utilisez pas l'appareil dans des pièces où le taux d'humidité est très élevé, ni à proximité immédiate de récipients d'eau !

Ne mouillez pas l'appareil. Risque de chocs électriques !

Ne couvrez pas les orifices de ventilation !

2.1. Sécurité électrique

a) La fiche de l'appareil doit être compatible avec la prise électrique. Ne modifiez d'aucune façon la fiche électrique. L'utilisation de la fiche originale et d'une prise électrique adaptée diminue les risques de chocs électriques.

b) Évitez de toucher aux composants mis à la terre comme les tuyaux, les radiateurs, les fours et les réfrigérateurs. Le risque de chocs électriques augmente lorsque votre corps est mis à la terre par le biais de surfaces trempées et d'un environnement humide. La pénétration d'eau dans l'appareil accroît le risque de dommages et de chocs électriques.

c) Ne touchez pas l'appareil lorsque vos mains sont humides ou mouillées.

d) N'utilisez pas le câble d'une manière différant de son usage prévu. Ne vous en servez jamais pour porter l'appareil. Ne tirez pas sur le câble pour débrancher l'appareil. Tenez le câble à l'écart de la chaleur, de l'huile, des arêtes vives et des pièces mobiles. Les câbles endommagés ou soudés augmentent le risque de chocs électriques.

e) Si vous n'avez d'autre choix que de vous servir de l'appareil dans un environnement humide, utilisez un dispositif différentiel à courant résiduel (DDR). Un DDR réduit le risque de chocs électriques.

f) Assurez-vous que l'appareil est correctement mis à la terre.

g) Il est interdit d'utiliser l'appareil si le câble d'alimentation est endommagé ou s'il présente des signes visibles d'usure. Le câble d'alimentation endommagé doit être remplacé par un électricien qualifié ou le centre de service du fabricant.

h) Lors du raccordement de l'appareil, prenez des mesures de protection contre l'électricité statique.

2.2. Sécurité au poste de travail

a) Veillez à ce que votre poste de travail soit toujours propre et bien éclairé. Le désordre ou un éclairage insuffisant peuvent entraîner des accidents. Soyez prévoyant, observez les opérations et faites preuve de bon sens lorsque vous utilisez l'appareil.
b) N'utilisez pas l'appareil dans les zones à risque d'explosion, par exemple à proximité de liquides, de gaz ou de poussières inflammables. Certains appareils peuvent produire des étincelles susceptibles d'enflammer la poussière et les vapeurs.
c) En cas de dommages ou de mauvais fonctionnement, l'appareil doit être mis hors tension immédiatement et la situation doit être rapportée à une personne compétente.
d) En cas d'incertitude quant au fonctionnement correct de l'appareil, contactez le service client du fabricant.
e) Seul le service du fabricant peut effectuer des réparations. Ne tentez aucune réparation par vous-même !
f) En cas de feu ou d'incendie, utilisez uniquement des extincteurs à poudre ou au dioxyde de carbone (CO2) pour étouffer les flammes sur l'appareil.
g) Aucun enfant ni personne non autorisée ne doit se trouver sur les lieux de travail. (Le non-respect de cette consigne peut entraîner la perte de contrôle sur l'appareil).
h) Vérifiez régulièrement l'état des autocollants portant des informations de sécurité. S'ils deviennent illisibles, remplacez-les.
i) Conservez le manuel d'utilisation afin de pouvoir le consulter ultérieurement. En cas de cession de l'appareil à un tiers, l'appareil doit impérativement être accompagné du manuel d'utilisation.

Remarque ! Veillez à ce que les enfants et les personnes qui n'utilisent pas

l'appareil soient en sécurité durant le travail.

2.3. Sécurité des personnes

a) N'utilisez pas l'appareil lorsque vous êtes fatigué, malade, sous l'effet de drogues ou de médicaments et que cela pourrait altérer votre capacité à utiliser l'appareil.
b) Cet appareil n'est pas conçu pour être utilisé par les personnes dont les facultés physiques, sensorielles ou mentales sont limitées (enfants y compris), ni par des personnes sans expérience ou connaissances adéquates, à moins qu'elles se trouvent sous la supervision et la protection d'une personne responsable ou qu'une telle personne leur ait transmis des consignes appropriées en lien avec l'utilisation de l'appareil.
c) Soyez attentif et faites preuve de bon sens lors que vous utilisez l'appareil. Un moment d'inattention pendant le travail peut entraîner des blessures graves.

d) Afin de prévenir la mise en marche accidentelle de l'appareil, assurez-vous que celui-ci est éteint et que l'interrupteur se trouve sur arrêt avant de procéder au branchement.
e) Cet appareil n'est pas un jouet. Les enfants doivent demeurer sous la supervision d'un adulte afin qu'ils ne jouent pas avec l'appareil.

2.4. Utilisation sécuritaire de l'appareil

a) N'utilisez pas l'appareil si l'interrupteur MARCHE/ARRÊT ne fonctionne pas correctement. Les appareils qui ne peuvent pas être contrôlés à l'aide d'un interrupteur sont dangereux et doivent être réparés.
b) Avant de procéder au nettoyage et à l'entretien de l'appareil, débranchez-le. Une telle mesure préventive réduit le risque de mise en marche accidentelle de l'appareil.
c) Les outils qui ne sont pas en cours d'utilisation doivent être mis hors de portée des enfants et des personnes qui ne connaissent ni l'appareil, ni le manuel d'utilisation s'y rapportant. Entre les mains de personnes inexpérimentées, ce genre d'appareils peut représenter un danger.
d) Maintenez l'appareil en parfait état de marche.
e) Tenez l'appareil hors de portée des enfants.
f) La réparation et l'entretien des appareils doivent être effectués uniquement par un personnel qualifié, à l'aide de pièces de rechange d'origine. Cela garantit la sécurité d'utilisation.
g) Pour garantir l'intégrité opérationnelle de l'appareil, les couvercles et les vis posés à l'usine ne doivent pas être retirés.
h) Il est défendu de pousser, de déplacer ou de tourner l'appareil pendant son fonctionnement.
i) Ne laissez pas l'appareil fonctionner sans surveillance.
j) Nettoyez régulièrement l'appareil pour en prévenir l'encrassement.
k) Cet appareil n'est pas un jouet. Le nettoyage et l'entretien ne doivent pas être effectués par des enfants, à moins qu'ils se trouvent sous la supervision d'un adulte responsable.
I) Ne placez pas d'objets lourds sur le boîtier de l'appareil.
m) Pour éviter d'endommager l'appareil, évitez tout choc ou manipulation incorrecte.
n) Certains éléments de l'appareil peuvent devenir très chauds au cours de l'utilisation. Afin d'éviter tout incident, soyez très prudents avec les surfaces et éléments chauds.
o) Il est interdit d'utiliser l'unité d'alimentation à pleine charge pendant une longue période, cela peut l'endommager.

p) La tension de sortie de l'unité d'alimentation ne doit pas dépasser la tension d'entrée de l'appareil à alimenter. Une tension trop élevée peut endommager l'appareil alimenté.
q) Avant chaque changement de mode de fonctionnement de l'unité d'alimentation, débranchez d'abord les câbles de charge externes connectés.
r) N'allumez et n'éteignez pas l'appareil trop souvent, cela peut réduire sa durée de vie. Chaque fois que l'appareil est sous tension, un temps de préparation transitoire de 2 à 3 secondes est requis. Après la mise hors tension, la préparation transitoire prend 1 à 2 secondes.
s) L'appareil est destiné à l'utilisation intérieure.

ATTENTION ! Bien que l'appareil ait été conçu en accordant une attention péciale à la sécurité et qu'il comporte des dispositifs de protection, ainsi que les caractéristiques de sécurité supplémentaires, il n'est pas possible d'exclure entièrement tout risque de blessure lors de son utilisation. Nous recommandons de faire preuve de prudence et de bon sens lorsque vous tilisez l'appareil.

3. Conditions d'utilisation

L'appareil permet d'alimenter des appareils externes en courant constant d'une tension spécifiée.

L'utilisateur porte l'entière responsabilité pour l'ensemble des dommages attribuables à un usage inapproprié.

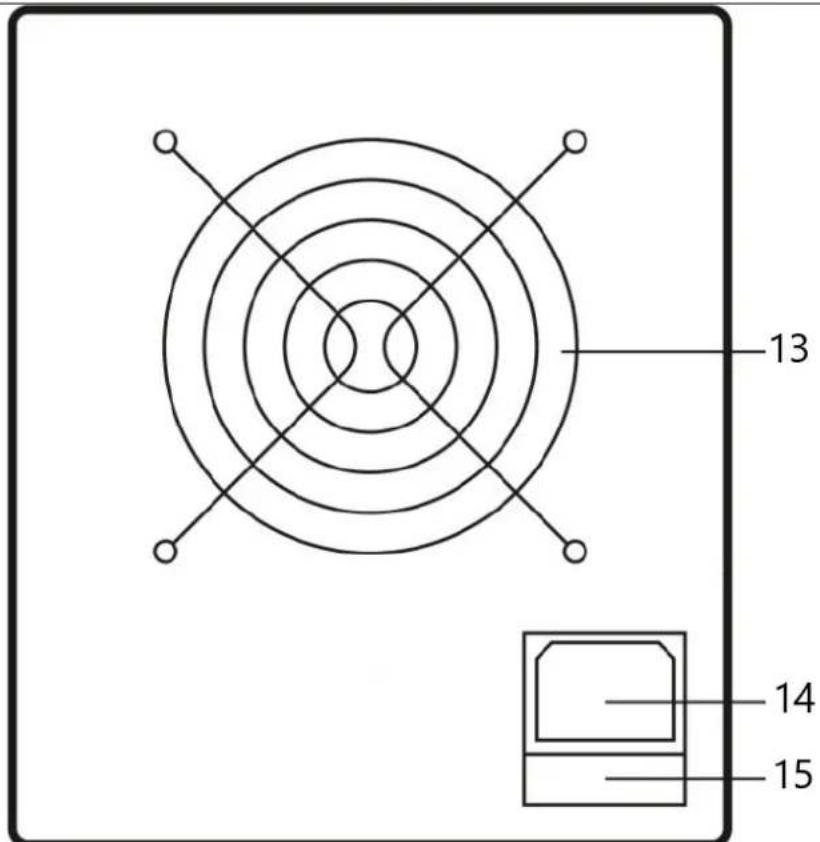

3.1. Description de l'appareil

1 2 3 4 5 6 7 8 9 10 11 12

13 14 15

1. Affichage de l'intensité de sortie
2. Bouton de réglage grossier de l'intensité du courant
3. Bouton de réglage fin de l'intensité du courant
4. Diode : mode de stabilisation de l'intensité du courant actif
5. Bouton On/Off
6. Affichage de la tension de sortie
7. Bouton de réglage fin de la tension
8. Bouton de réglage grossier de la tension
9. Diode : mode de stabilisation de tension actif
10. Pôle (-)
11. Mise à terre
12. Pôle (-)
13. Ventilateur
14. Prise d'alimentation
15. Porte-fusible

3.2. Préparation à l'utilisation

CHOIX DE L'EMPLACEMENT DE L'APPAREIL

La température ambiante ne doit pas dépasser 40 °C et le taux d'humidité relative ne doit pas être de plus de 75%. Positionnez l'appareil de sorte qu'une bonne circulation d'air soit assurée. Vérifiez qu'un espace d'au moins 10 cm est libre de chaque côté de l'appareil. Tenez l'appareil à l'écart des surfaces chaudes. Utilisez toujours l'appareil sur une surface plane, solide, sèche et à l'épreuve du feu.

Tenez-le hors de portée des enfants et des personnes souffrant de déficience mentale. Placez l'appareil de sorte que la fiche soit accessible en permanence et non couverte. Assurez-vous que l'alimentation électrique correspond aux indications figurant sur la plaque signalétique du produit.

3.3. Utilisation de l'appareil

Utilisation

1. Placez l'appareil sur une surface solide et branchez le câble d'alimentation du bloc à une prise électrique conforme aux données présentes sur la plaque signalétique de l'appareil.

2. Familiarisez-vous avec les paramètres d'alimentation de l'appareil connecté à l'alimentation.

3. Mettez l'appareil en marche en appuyant sur le bouton On/Off (5).

4. Si nécessaire, définissez une limite de tension ou d'intensité :

a) Réglage de la valeur limite de tension :

- Tournez les boutons de réglage d'intensité (2) et (3) dans le sens horaire, au maximum.

- Utilisez les boutons de réglage de tension (7) et (9) pour définir la valeur souhaitée.

- Éteignez l'appareil en appuyant sur le bouton On/Off (5).

b) Réglage de la valeur limite d'intensité :

- Réglez la tension à l'aide des boutons de réglage (7) et (9) sur une valeur de 3 à 5 V.

- Tournez les boutons de réglage d'intensité (2) et (3) au minimum.

- Éteignez l'appareil en appuyant sur le bouton On/Off (5).

- Reliez les pôles positif (12) et négatif (10) à l'aide du cordon de brassage.

- Mettez l'appareil en marche en appuyant sur le bouton On/Off (5).

- Utilisez les boutons de réglage d'intensité (2) et (3) pour définir la valeur souhaitée.

• Tournez les boutons de réglage de tension (7) et (9) au maximum.
• Éteignez l'appareil en appuyant sur le bouton On/Off (5).
• Débranchez le câble court-circuitant les pôles.

Attention : ne court-circuitez pas les pôles trop longtemps, effectuez l'opération doit être effectuée le plus vite possible. Lorsqu'un court-circuit se produira dans l'alimentation, il y aura un léger bruit, ce qui est normal.

1. Après avoir défini les paramètres, connectez la charge externe aux pôles appropriés (+) et (-).
2. Mettez l'appareil en marche avec le bouton On/Off (5)).
3. L'appareil bascule automatiquement entre les modes CC (courant constant) et CV (tension constante) en fonction de la charge. Par exemple, pour une limite de courant définie à 10 A, si la charge externe est alimentée avec un courant inférieur à celui défini, l'unité d'alimentation sera toujours en mode CV. Si, par contre, la charge externe est alimentée avec un courant supérieur à 10 A, l'unité d'alimentation basculera automatiquement en mode CC.
4. L'appareil dispose d'une protection thermique. En cas d'activation de la protection, débranchez l'appareil, laissez-le refroidir et éliminez la cause de déclenchement de la protection. L'appareil peut être redémarré.
5. L'appareil est doté d'une protection contre les surcharges (OCP) et d'une protection contre les surtensions (OVP). En cas d'activation de la protection, déconnectez la charge externe et vérifiez que les paramètres d'alimentation correspondent aux paramètres de sortie de l'unité d'alimentation.
6. Une fois le travail terminé, éteignez l'appareil, débranchez la charge externe et débranchez l'appareil de la source d'alimentation.

3.4. Nettoyage et entretien

a) Avant chaque nettoyage ou réglage, avant tout changement d'accessoire et lorsque vous ne comptez pas utiliser l'appareil pour une période prolongée, débranchez l'appareil.
b) Pour nettoyer les différentes surfaces, n'utilisez que des produits sans agents corrosifs.
c) Laissez bien sécher tous les composants après chaque nettoyage avant de réutiliser l'appareil.
d) Conservez l'appareil dans un endroit propre, frais et sec, à l'abri de l'humidité et des rayons directs du soleil.
e) Il est défendu d'asperger l'appareil à l'aide d'un jet d'eau.

FR

f) Évitez que de l'eau ne pénètre à l'intérieur de l'appareil par l'intermédiaire des orifices de ventilation du boîtier.
g) Nettoyez les orifices de ventilation à l'aide d'un pinceau et d'air comprimé.
h) Contrôlez régulièrement l'appareil pour vous assurer qu'il fonctionne correctement et ne présente aucun dommage.
i) Vérifiez que l'isolant du câble d'alimentation n'est pas endommagé, ne présente pas de signes de brûlure ou d'autres dommages.
j) Vérifiez que les vis des bornes et du boîtier ne sont pas desserrées.
k) Utilisez un chiffon doux lors du nettoyage.
I) Pour assurer la protection contre le feu, remplacez le fusible uniquement par un type et une classe spécifique.
m) Pour éviter les chocs électriques, mettez le conducteur de protection à la terre. Ne retirez pas les capots.
n) La maintenance doit être effectuée par du personnel qualifié.

Remplacement des fusibles

ATTENTION ! Le fusible doit être remplacé par un technicien qualifié.

1) Débranchez l'appareil de l'alimentation.
2) Débranchez le câble d'alimentation et retirez le porte-fusible

3) Remplacez le fusible par un exemplaire neuf possédant les mêmes paramètres.
4) Réinstallez le porte-fusible.

ATTENTION ! Pour éviter d'endommager le porte-fusible, n'utilisez pas une force excessive lorsque vous le retirez et l'installez.
