MANUALE UTENTE S-LS-35 Stamos

Questo manuale utente è stato tradotto utilizzando la traduzione automatica. Abbiamo fatto ogni sforzo per garantire l'accuratezza della traduzione, ma tieni presente che le traduzioni automatiche non sono perfette e non intendono sostituire i traduttori umani. La versione ufficiale del Manuale d'uso è in inglese. Eventuali differenze tra la versione tradotta e quella originale in inglese non sono giuridicamente vincolanti. In caso di dubbi sull'accuratezza della traduzione, fare riferimento alla versione inglese, che è il riferimento ufficiale. Versioni in altre lingue sono disponibili su richiesta scrivendo a [e-mail].

Dati tecnici

Parametri - Descrizione	Parametri - Valore
Nome del prodotto Alimentatore da laboratorio
Modello	S-LS-33	S-LS-34 S-LS-35
Tensione nominale [V~] / Frequenza [Hz]	230/50	230/50	230/50
Consumo massimo [W]	125	205	405
Parametro corrente continua [V]	0-30	0-30	0-30
Impostazione corrente [A]	0-3	0-5	0-10
Pulsazione	10mV/20mArms
Protezioni	OVP, OCP, OTP, Limitatore di corrente integrato che protegge dal sovraccarico
Fusibile	F5AL250V
Temperatura ambiente [°C] / Umidità relativa [%] durante l'impiego	0-40/<75
Fattore di stabilizzazione della tensione	CV≤0.05%+1mVCC≤0.05%+10mA
Fattore di stabilizzazione della corrente	CV≤0.1%+5mVCC≤0.1%+10mA
Dimensioni [mm] 260x125x160
Peso [kg] 2

1. Descrizione generale

Queste istruzioni sono intese come ausilio per un uso sicuro e affidabile. Il prodotto è stato rigorosamente progettato e realizzato secondo le direttive tecniche e l'utilizzo delle tecnologie e componenti più moderne e seguendo gli standard di qualità più elevati.

PRIMA DELLA MESSA IN FUNZIONE È NECESSARIO AVER LETTO E COMPRESO LE ISTRUZIONI D'USO

Per un funzionamento duraturo e affidabile del dispositivo assicurarsi di maneggiarlo e curarne la manutenzione secondo le disposizioni presentate in questo manuale. I dati e le specifiche tecniche indicati in questo manuale sono attuali. Il fornitore si riserva il diritto di apportare delle migliorie nel contesto del miglioramento dei propri prodotti. L'apparecchiatura è stata progettata e realizzata tenendo in considerazione il progresso tecnico e la riduzione di rumore, in maniera tale da mantenere al minimo i possibili rischi derivanti dalle emissioni di rumore.

Spiegazione dei simboli

	Il prodotto soddisfa le attuali norme di sicurezza.
	Leggere attentamente le istruzioni.
	Prodotto riciclabile.
	ATTENZIONE o AVVERTENZA! o NOTA! per richiamare l'attenzione su determinate circostanze (indicazioni generali di avvertenza).
	ATTENZIONE! Pericolo di tensione elettrica!

AVVERTENZA! Le immagini contenute in questo manuale sono puramente indicative e potrebbero differire dal prodotto.

2. Sicurezza nell'impiego

ATTENZIONE! Leggere le istruzioni d'uso e di sicurezza. Non prestare attenzione alle avvertenze e alle istruzioni può condurre a shock elettrici, incendi, gravi lesioni o addirittura al decesso.

Il termine "apparecchio" o "prodotto" nelle avvertenze e descrizioni contenute nel manuale si riferisce alla/al .

Non utilizzare l'apparecchio in ambienti con umidità molto elevata / nelle immediate vicinanze di contenitori d'acqua!

Non bagnare il dispositivo. Rischio di scossa elettrica!

Le aperture di ventilazione non devono essere coperte!

2.1. Sicurezza elettrica

a) La spina del dispositivo deve essere compatibile con la presa. Non cambiare la spina per alcun motivo. Le spine e le prese originali riducono il rischio di scosse elettriche.
b) Evitare che il dispositivo tocchi componenti collegati a terra come tubi, radiatori, forni e frigoriferi. Il rischio di scosse elettriche aumenta se il corpo viene messo a terra su superfici umide o in un ambiente umido. L'acqua che entra nel dispositivo aumenta il rischio di danni e scosse elettriche.
c) Non toccare l'apparecchio con mani umide o bagnate.
d) Non utilizzare il cavo in modo improprio. Non utilizzarlo mai per trasportare l'apparecchio o rimuovere la spina. Tenere il cavo lontano da fonti di calore, oli, bordi appuntiti e da parti in movimento. I cavi danneggiati o saldati aumentano il rischio di scosse elettriche.
e) Se non è possibile evitare che il dispositivo venga utilizzato in un ambiente umido, utilizzare un interruttore differenziale. Un interruttore differenziale riduce il rischio di scosse elettriche.
f) Assicurarsi che il dispositivo sia correttamente collegato a terra.
g) Si sconsiglia l'uso dell'apparecchio qualora il cavo di alimentazione sia danneggiato o presenti segni di usura. Il cavo di alimentazione danneggiato deve essere sostituito da un elettricista qualificato o dal servizio di assistenza del fabbricante.
h) Al momento del collegamento del dispositivo, devono essere adottate misure di protezione contro l'elettricità statica.

2.2. Sicurezza sul lavoro

a) Mantenere il posto di lavoro pulito e ben illuminato. Il disordine o una scarsa illuminazione possono portare a incidenti. Essere sempre prudenti, osservare che cosa si sta facendo e utilizzare il buon senso quando si adopera il dispositivo.
b) Non usare il dispositivo all'interno di luoghi altamente combustibili, per esempio in presenza di liquidi, gas o polveri infiammabili. Il dispositivo può produrre scintille in presenza di polvere o vapore infiammabili.
c) In presenza di un danno o un difetto, il dispositivo deve subito essere spento e bisogna avvisare una persona autorizzata.
d) Se non si è sicuri del corretto funzionamento del dispositivo, rivolgersi al servizio assistenza del fornitore.
e) Le riparazioni devono essere eseguite esclusivamente dal servizio assistenza del produttore. Non eseguire le riparazioni da soli!
f) In caso di incendio, utilizzare solo estintori a polvere o ad anidride carbonica (CO2).
g) I bambini e le persone non autorizzate non devono essere presenti sul posto di lavoro. (La disattenzione può causare la perdita del controllo sul dispositivo).
h) Controllare regolarmente lo stato delle etichette informative di sicurezza. Se le etichette non sono ben leggibili, devono essere sostituite.
i) Conservare le istruzioni d'uso per uso futuro. Nel caso in cui il dispositivo venisse affidato a terzi, consegnare anche queste istruzioni.

Avvertenza! Quando si lavora con questo dispositivo, i bambini e le persone non coinvolte devono essere protetti.

2.3. Sicurezza personale

a) Non è consentito l'uso del dispositivo in uno stato di affaticamento, malattia, sotto l'influenza di alcol, droghe o farmaci, se questi limitano la capacità di utilizzare il dispositivo.
b) Questo dispositivo non è adatto per essere utilizzato da persone, bambini compresi, con ridotte capacità fisiche, sensoriali o mentali, così come da privi di adeguata esperienza e/o conoscenze. Si fa eccezione per coloro i quali siano sorvegliati da un responsabile qualificato che si prenda carico della loro sicurezza e abbia ricevuto istruzioni dettagliate al riguardo.
c) Prestare attenzione e usare il buon senso quando si utilizza il dispositivo. Un momento di disattenzione durante il lavoro può causare gravi lesioni.
d) Per evitare avviamenti accidentali, prima di collegare il dispositivo a una fonte di alimentazione assicurarsi che questo sia spento.
e) Questo dispositivo non è un giocattolo. I bambini devono essere sorvegliati affinché non giochi con il prodotto.

2.4. Uso sicuro del dispositivo

a) Non utilizzare il dispositivo se l'interruttore ON/OFF non funziona correttamente (non accendere o spegnere il dispositivo). I dispositivi con interruttore difettoso sono pericolosi quindi devono essere riparati.

b) Scollegare l'unità dall'alimentazione prima di iniziare l'impostazione, la pulizia e la manutenzione. Tale misura preventiva riduce il rischio di attivazione accidentale del dispositivo.

c) Gli strumenti inutilizzati devono essere tenuti fuori dalla portata dei bambini e delle persone che non hanno familiarità con il dispositivo e le istruzioni d'uso. Nelle mani di persone inesperte, questo dispositivo può rappresentare un pericolo.

d) Tenere il dispositivo fuori dalla portata dei bambini.

e) La riparazione e la manutenzione dell'attrezzatura devono essere eseguite esclusivamente da personale specializzato qualificato e con pezzi di ricambio originali. Ciò garantisce la sicurezza durante l'uso.

f) Per garantire l'integrità di funzionamento dell'apparecchio, i coperchi o le viti installati in fabbrica non devono essere rimossi.

g) È vietato spostare o ruotare il dispositivo durante il funzionamento.

h) Non lasciare il dispositivo incustodito mentre è in uso.

i) Pulire regolarmente l'apparecchio in modo da evitare l'accumulo di sporcizia.

j) Questo apparecchio non è un giocattolo! La pulizia e la manutenzione non devono essere eseguite da bambini a meno che non siano sotto la supervisione di un adulto.

k) Non posizionare oggetti pesanti sul corpo del dispositivo

I) Evitare urti o operazioni improprie per prevenire danni al dispositivo.

m) Alcuni componenti di questo dispositivo potrebbero surriscaldarsi. Per evitare lesioni Si prega di fare attenzione a non toccare le superfici calde.

n) È vietato utilizzare l'alimentatore a pieno carico per un lungo periodo di tempo, in quanto ciò potrebbe causare danni al dispositivo.

o) La tensione di uscita dell'alimentatore non deve superare la tensione di ingresso del dispositivo alimentato. Una tensione troppo alta potrebbe danneggiare il dispositivo alimentato.

p) Prima di cambiare la modalità di funzionamento dell'alimentatore, scollegare i fili del carico esterno.

q) Non accendere e spegnere il dispositivo troppo spesso, in quanto ciò potrebbe ridurre la sua longevità. Ad ogni accensione dell'alimentatore è previsto un tempo di transizione di 2-3 secondi. Dopo lo spegnimento, il tempo di transizione dura 1-2 secondi.

r) Il dispositivo è destinato all'uso in ambienti interni.

ATTENZIONE! Anche se l'apparecchiatura è stata progettata per essere sicura, sono presenti degli ulteriori meccanismi di sicurezza. Malgrado l'applicazione di queste misure supplementari di sicurezza sussiste comunque il rischio di terirsi. Si raccomanda inoltre di usare cautela e buon senso.

3. Condizioni d'uso

Questo dispositivo è progettato per fornire ai dispositivi esterni una corrente costante di una determinata tensione.

L'operatore è responsabile di tutti i danni derivanti da un uso improprio.

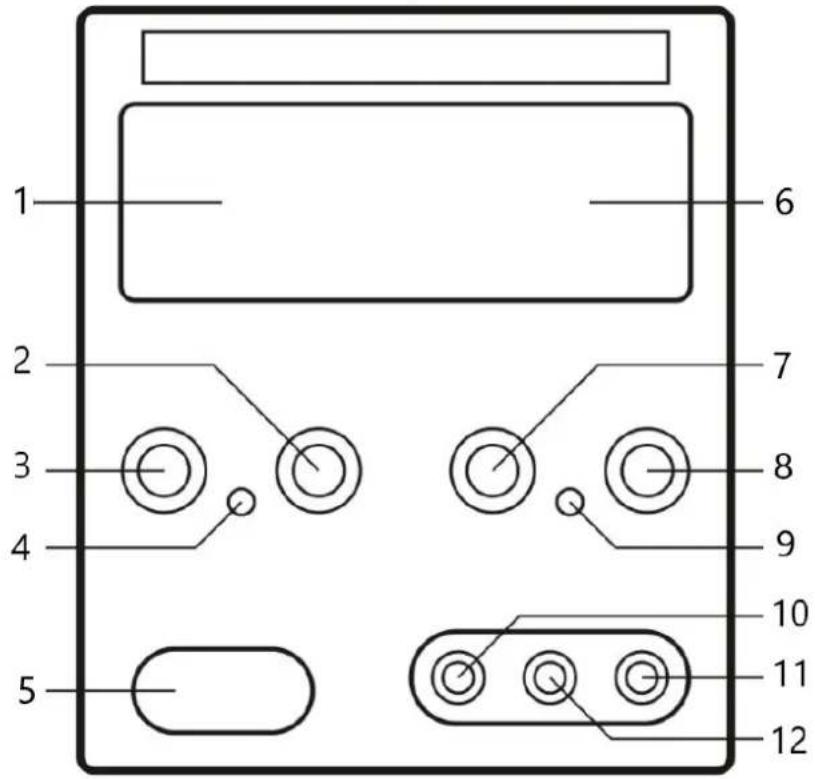

3.1. Descrizione del dispositivo

1 2 3 4 5 6 7 8 9 10 11 12

IT

13 14 15

1. Display del valore dell'intensità della corrente di uscita;
2. Manopola di regolazione del valore approssimativo della corrente;
3. Manopola di regolazione del valore preciso della corrente;
4. Diodo: attività della modalità di stabilizzazione della corrente;
5. Pulsante on/off;
6. Visualizzazione del valore della tensione in uscita;
7. Manopola di regolazione del valore preciso della tensione;
8. Manopola di regolazione del valore approssimativo della tensione;

9. Diodo: attività della modalità di stabilizzazione della tensione;

10. Polo negativo (-);

11. Messa a terra;
12. Polo positivo (+);

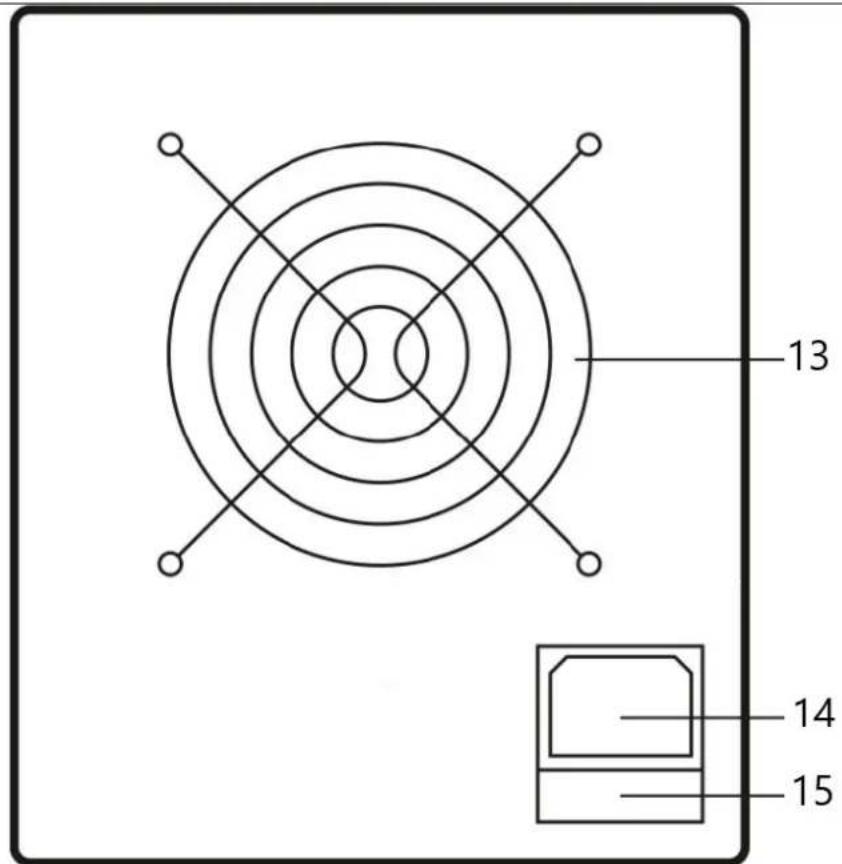

13. Ventilatore;
14. Presa di alimentazione elettrica;
15. Presa per fusibile.

3.2. Preparazione al funzionamento

Posizionamento del dispositivo

La temperatura ambiente non deve superare i 40°C e l'umidità relativa non deve superare l'75%. Posizionare l'apparecchio in modo da garantire una buona circolazione dell'aria. Garantire una distanza di almeno 10 cm tra il dispositivo e altri apparecchi o strutture circostanti. Tenere il dispositivo lontano da fonti di calore. Azionare il dispositivo su una superficie piana, stabile, pulita, ignifuga e asciutta, nonché fuori dalla portata di bambini o portatori di disabilità. Posizionare il dispositivo in modo che la spina sia facilmente accessibile e non risulti ostruita. Assicurarsi che l'alimentazione corrisponda a quella indicata sul quadro tecnico del prodotto!

3.3. Lavorare con il dispositivo

Utilizzo

1. Posizionare il dispositivo su un piano stabile. Collegare quindi il cavo di alimentazione alla rete elettrica.
2. Familiarizzare con i parametri di alimentazione dell'alimentatore collegato al dispositivo.
3. Accendere il dispositivo premendo il pulsante on/off (5).
4. Impostare il limite di tensione o di corrente, a seconda delle necessità:
   a) Impostazione del limite di tensione:
5. Ruotare le manopole di regolazione della corrente (2) e (3) in senso orario fino al massimo.
6. Usare le manopole di regolazione della tensione (7) e (9) per impostare il valore desiderato.

7. Spegnere il dispositivo premendo il tasto on/off (5).
   b) Impostazione del valore limite di corrente:

8. Impostare un valore compreso tra 3 e 5 V tramite le manopole di regolazione della tensione (7) e (9).

9. Ruotare al minimo le manopole di regolazione della corrente (2) e (3).
10. Spegnere il dispositivo premendo il tasto on/off (5).
11. Utilizzando il cavetto di misura, collegare tra loro il polo positivo (12) e il polo negativo (10).
12. Accendere il dispositivo premendo il tasto on/off (5).
13. Usare le manopole di regolazione (2) e (3) per impostare il valore desiderato.
14. Ruotare al massimo le manopole di regolazione della tensione (7) e (9).
15. Spegnere il dispositivo premendo il pulsante on/off (5).
16. Scollegare il cavo di cortocircuito dei poli.

Attenzione: non cortocircuitare i poli per un periodo troppo lungo, procedendo in maniera più veloce possibile. Quando si verifica un cortocircuito nell'alimentatore, ci sarà poco rumore, il che è assolutamente regolare.

1. Dopo aver impostato i parametri, collegare il carico esterno ai poli corrispondenti (+) e (-).

2. Accendere il dispositivo premendo il tasto on/off (5).

3. Il dispositivo passa automaticamente dalla modalità CC alla modalità CV a seconda del carico. Ad esempio, per un limite di corrente impostato di 10 A, se il carico esterno è alimentato con una corrente inferiore a quella impostata, l'alimentatore sarà sempre in modalità CV. Se invece è alimentato da una corrente superiore a 10 A, l'alimentatore passa automaticamente in modalità CC.

4. Il dispositivo è dotato di protezione termica. In caso di intervento della protezione, scollegare l'apparecchio dall'alimentazione elettrica, raffreddare ed eliminare la causa dell'intervento della protezione. Il dispositivo può essere riavviato.

5. Il dispositivo è dotato di protezione da sovraccarico (OCP) e protezione da sovratensione (OVP). In caso di intervento della protezione, scollegare il carico esterno e verificare che i parametri di alimentazione corrispondano ai parametri di uscita dell'alimentatore.

6. Al termine del funzionamento, spegnere il dispositivo, scollegare il carico esterno e scollegare l'alimentazione elettrica.

3.4. Pulizia e manutenzione

a) Prima di pulire o regolare il dispositivo, prima di sostituire gli accessori o quando il dispositivo non viene utilizzato, staccare la spina.
b) Per pulire la superficie utilizzare solo detergenti senza ingredienti corrosivi.
c) Dopo la pulizia, prima di riutilizzare l'apparecchio, asciugare tutte le parti.
d) Tenere l'apparecchio in un luogo asciutto, fresco, protetto dall'umidità e dalla luce diretta del sole.
e) È vietato versare o spruzzare acqua sulla macchina.
f) Evitare che l'acqua entri nell'alloggiamento attraverso le aperture di ventilazione.
g) Le aperture di ventilazione devono essere pulite con una spazzola e aria compressa.
h) Effettuare controlli regolari del dispositivo per mantenerlo efficiente e privo di danni.
i) Controllare che il cavo di alimentazione non presenti danni all'isolamento, segni di bruciature e altri danni.
j) Controllare che le viti dei morsetti e le viti della custodia non siano allentate.
k) Per la pulizia utilizzare un panno morbido.
I) Per garantire la protezione antincendio, sostituire il fusibile esclusivamente con lo stesso tipo e classe.
m) Per prevenire la folgorazione elettrica, provvedere alla messa a terra del cavo di protezione. Non rimuovere i ripari.
n) Il servizio deve essere effettuato esclusivamente dal personale qualificato.

Sostituzione del fusibile

ATTENZIONE: la sostituzione del fusibile deve essere effettuata da un tecnico specializzato.

1) Scollegare il dispositivo dalla rete elettrica.
2) Scollegare il cavo di alimentazione e rimuovere la presa del fusibile.

3) Sostituire il fusibile con uno nuovo con gli stessi parametri.
4) Riposizionare la presa dei fusibili.

TENZIONE: per evitare di danneggiare la presa del fusibile, non esercitare una

forza eccessiva quando si estrae e si installa la presa del fusibile.
