INSTRUKCJA OBSŁUGI S-LS-35 Stamos

Niniejsza instrukcja obsługi została przetłumaczona za pomocą tłumaczenia maszynowego. Dołożyliśmy wszelkich starań, aby zapewnić dokładność tłumaczenia. Należy jednak pamiętać, że tłumaczenia automatyczne nie są doskonałe i nie mają na celu zastąpienia tłumaczy. Oficjalna wersja instrukcji obsługi jest w języku angielskim. Wszelkie różnice między wersją przetłumaczoną a oryginałem w języku angielskim nie są prawnie wiążące. Jeśli masz jakiekolwiek pytania dotyczące dokładności tłumaczenia, zapoznaj się z wersją angielską, która jest wersją oficjalną. Więcej wersji językowych jest dostępnych na życzenie pod adresem [e-mail].

Dane techniczne

Opis parametru	Wartość parametru
Nazwa produktu Zasilacz laboratoryjny
Model	S-LS-33	S-LS-34 S-LS-35
Napięcie zasilania [V~] / Częstotliwość [Hz]	230/50	230/50	230/50
Maksymalny pobór mocy [W]	125	205	405
Zakres regulacji napięcia DC [V]	0-30	0-30	0-30
Zakres regulacji natężenia prądu [A]	0-3	0-5	0-10
Tętnienia	10mV
Zabezpieczenia	OVP, OCP, OTP, wbudowane ograniczenie prądowe chroniące przed przeciążeniem
Bezpiecznik	F5AL250V
Temperatura otoczenia [°C] / Wilgotność względna [%] podczas użytkowania	0-40/<75
Współczynnik stabilizacji napięciowej	CV≤0.05%+1mVCC≤0.05%+10mA

/20mArms

PL

Współczynnikstabilizacji prądowej	CV≤0.1%+5mVCC≤0.1%+10mA
Wymiary [mm] 260x125x160
Cieżar [kg] 2

1. Ogólny opis

Instrukcja przeznaczona jest do pomocy w bezpiecznym i niezawodnym użytkowaniu. Produkt jest zaprojektowany i wykonany ściśle według wskazań technicznych przy użyciu najnowszych technologii i komponentów oraz przy zachowaniu najwyższych standardów jakości.

PRZED PRZYSTĄPIENIEM DO PRACY NALEŻY DOKŁADNIE PRZECZYTAĆ I ZROZUMIEĆ NINIEJSZĄ INSTRUKCJĘ.

Dla zapewnienia długiej i niezawodnej pracy urządzenia należy dbać o jego prawidłową obsługę oraz konserwację zgodnie ze wskazówkami zawartymi w tej instrukcji. Dane techniczne i specyfikacje zawarte w tej instrukcji obsługi są aktualne. Producent zastrzega sobie prawo dokonywania zmian związanych z podwyższeniem jakości. Uwzględniając postęp techniczny i możliwość ograniczenia hałasu, urządzenie zaprojektowano i zbudowano tak, aby ryzyko jakie wynika z emisji hałasu ograniczyć do najniższego poziomu.

Objaśnienie symboli

	Produkt spełnia wymagania odpowiednich norm bezpieczeństwa.
	Przed użyciem należy zapoznać się z instrukcją.
	Produkt podlegający recyklingowi.
	UWAGA! lub OSTRZEŻENIE! lub PAMIĘTAJ! opisująca daną sytuację (ogólny znak ostrzegawczy).
	UWAGA! Ostrzeżenie przed porażeniem prądem elektrycznym!

UWAGA!

llustracje w niniejszej instrukcji obsługi mają charakter poglądowy i w niektórych szczegółach mogą różnić się od rzeczywistego wyglądu produktu.

2. Bezpieczeństwo użytkowania

UWAGA! Przeczytać wszystkie ostrzeżenia dotyczące bezpieczeństwa oraz wszystkie instrukcje. Niezastosowanie się do ostrzeżeń i instrukcji może spowodować porażenie prądem, pożar i/lub ciężkie obrażenia ciała lub śmierć.

Termin „urządzenie” lub „produkt” w ostrzeżeniach i w opisie instrukcji odnosi się do .

Nie należy używać urządzenia w pomieszczeniach o bardzo dużej wilgotności / w bezpośrednim pobliżu zbiorników z wodą!

Nie wolno dopuszczać do zamoczenia urządzenia. Ryzyko porażenia prądem!

Nie wolno zastaniać otworów wentylacyjnych urządzenia!

2.1. Bezpieczeństwo elektryczne

a) Wtyczka urządzenia musi pasować do gniazda. Nie modyfikować wtyczki w jakikołwiek sposób. Oryginalne wtyczki i pasujące gniazda zmniejszają ryzyko porażenia prądem.
b) Unikać dotykania uziemionych elementów, takich jak rury, grzejniki, piece i lodówki. Istnieje zwiększone ryzyko porażenia prądem, jeśli ciało jest uziemione i dotyka urządzenia narażonego na bezpośrednie działanie deszczu, mokrej nawierzchni i pracy w wilgotnym otoczeniu. Przedostanie się wody do urządzenia zwiększa ryzyko jego uszkodzenia oraz porażenia prądem.
c) Nie wolno dotykać urządzenia mokrymi lub wilgotnymi rękoma.
d) Nie należy używać przewodu w sposób niewłaściwy. Nigdy nie używać go do przenoszenia urządzenia lub do wyciągania wtyczki z gniazda. Trzymać przewód z dala od źródeł ciepła, oleju, ostrych krawędzi lub ruchomych części. Uszkodzone lub popłatane przewody zwiększają ryzyko porażenia prądem.
e) Jeśli nie można uniknąć używania urządzenia w środowisku wilgotnym, należy stosować wyłącznik różnicowo-prądowy (RCD). Używanie RCD zmniejsza ryzyko porażenia prądem.
f) Upewnić się, że urządzenie jest prawidłowo uziemione.
g) Zabrania się używania urządzenia, jeśli przewód zasilający jest uszkodzony lub nosi wyraźne oznaki zużycia. Uszkodzony przewód zasilający powinien być wymieniony przez wykwalifikowanego elektryka lub serwis producenta.

h) Podczas podłączania urządzenia należy podjąć środki ochronne przed elektrycznością statyczną.

2.2. Bezpieczeństwo w miejscu pracy

a) Utrzymywać porządek w miejscu pracy i dobre oświetlenie. Nieporządek lub złe oświetlenie może prowadzić do wypadków. Należy być przewidującym, obserwować co się robi i zachowywać rozsądek podczas używania urządzenia.
b) Nie używać urządzenia w strefie zagrożenia wybuchem, na przykład w obecności łatwopalnych cieczy, gazów lub pytów. Urządzenie wytwarzają iskry, mogące zapalić pył lub opary.
c) W razie stwierdzenia uszkodzenia lub nieprawidłowości w pracy urządzenia należy je bezzwłocznie wyłączyć i zgłosić to do osoby uprawnionej.
d) W razie wątpliwości czy urządzenie działa poprawnie, należy skontaktować się z serwisem producenta.
e) Naprawy urządzenia może wykonać wyłącznie serwis producenta. Nie wolno dokonywać napraw samodzielnie!
f) W przypadku zaprószenia ognia lub pożaru, do gaszenia urządzenia pod napięciem należy używać wyłącznie gaśnic proszkowych lub śniegowych (CO2).
g) Na stanowisku pracy nie mogą przebywać dzieci ani osoby nieupoważnione. (Nieuwaga może spowodować utratę kontroli nad urządzeniem.)
h) Należy regularnie sprawdzać stan naklejek z informacjami dotyczącymi bezpieczeństwa. W przypadku gdy, naklejki są nieczytelne należy je wymienić.
i) Zachować instrukcję użytkowania w celu jej późniejszego użycia. W razie, gdyby urządzenie miało zostać przekazane osobom trzecim, to wraz z nim należy przekazać również instrukcję użytkowania.

Pamiętaj! należy chronić dzieci i inne osoby postronne podczas pracy urządzeniem.

2.3. Bezpieczeństwo osobiste

a) Niedozwolone jest obsługiwanie urządzenia w stanie zmeczenia, choroby, pod wpływem alkoholu, narkotyków lub leków, które ograniczają w istotnym stopniu zdolności obsługi urządzenia.
b) Urządzenie nie jest przeznaczone do tego, by było użytkowane przez osoby (w tym dzieci) o ograniczonych funkcjach psychicznych, sensorycznych i umysłowych lub nieposiadające odpowiedniego doświadczenia i/lub wiedzy, chyba że są one nadzorowane przez osobę odpowiedzialną za ich bezpieczeństwo lub otrzymały od niej wskazówki dotyczące tego, jak należy obsługiwać urządzenie.

c) Należy być uważnym, kierować się zdrowym rozsądkiem podczas pracy urządzeniem. Chwila nieuwagi podczas pracy, może doprowadzić do poważnych obrażeń ciała.
d) Aby zapobiegać przypadkowemu uruchomieniu upewnij się, że przełącznik jest w pozycji wyłączonej przed podłączeniem do źródła zasilania.
e) Urządzenie nie jest zabawką. Dzieci powinny być pilnowane, aby nie bawiły się urządzeniem.

2.4. Bezpieczne stosowanie urządzenia

a) Nie należy używać urządzenia, jeśli przełącznik ON/OFF nie działa sprawnie (nie załącza i nie wyłącza się). Urządzenia, które nie mogą być kontrolowane za pomocą przełącznika są niebezpieczne, nie mogą pracować i muszą zostać naprawione.
b) Przed przystąpieniem do regulacji, czyszczenia i konserwacji urządzenie należy odłączyć od zasilania. Taki środek zapobiegawczy zmniejsza ryzyko przypadkowego uruchomienia.
c) Nieużywane urządzenia należy przechowywać w miejscu niedostępnym dla dzieci oraz osób nieznających urządzenia lub tej instrukcji obsługi. Urządzenia są niebezpieczne w rękach niedoświadczonych użytkowników.
d) Utrzymywać urządzenie w dobrym stanie technicznym.
e) Urządzenie należy chronić przed dziećmi.
f) Naprawa oraz konserwacja urządzeń powinna być wykonywana przez wykwalifikowane osoby przy użyciu wyłącznie oryginalnych części zamiennych. Zapewni to bezpieczeństwo użytkowania.
g) Aby zapewnić zaprojektowaną integralność operacyjną urządzenia, nie należy usuwać zainstalowanych fabrycznie osłon lub odkręcać śrub.
h) Zabrania się przesuwania, przestawiania i obracania urządzenia będącego w trakcie pracy.
i) Nie należy pozostawiać włączonego urządzenia bez nadzoru.
j) Należy regularnie czyścić urządzenie, aby nie dopuścić do trwałego osadzenia się zanieczyszczeń.
k) Urządzenie nie jest zabawką. Czyszczenie i konserwacja nie mogą być wykonywane przez dzieci bez nadzoru osoby dorosłej.
I) Nie umieszczać ciężkich przedmiotów na obudowie urządzenia
m) Aby zapobiec uszkodzeniu urządzenia należy unikać uderzeń lub nieprawidłowej obsługi.
n) Niektóre elementy urządzenia mogą się bardzo nagrzewać. W celu uniknięcia obrażeń należy zachować ostrożność podczas dotykania tych powierzchni.
o) Zabrania się używania zasilacza pod pełnym obciążeniem przez długi okres czasu, może to być przyczyną uszkodzenia urządzenia..

p) Napięcie wyjściowe zasilacza nie powinno przekraczać napięcia wejściowego zasilanego urządzenia. Zbyt wysokie napięcie może uszkodzić zasilane urządzenie.
q) Przed każdą zmianą trybu pracy zasilacza, należy najpierw odłączyć podłączone przewody zewnętrznego obciążenia.
r) Nie należy zbyt często włączać i wyłączać urządzenia, gdyż może to skrócić jego żywotność. Po każdym włączeniu zasilania następuje 2-3 sekundowy przejściowy czas przygotowania. Po wyłączeniu przejściowy czas przygotowania trwa 1-2 sekund.
s) Urządzenie jest przeznaczone do użytku wewnątrz pomieszczeń.

UWAGA! Pomimo iż urządzenie zostało zaprojektowane tak aby było bezpieczne, posiadało odpowiednie środki ochrony oraz pomimo użycia dodatkowych elementów zabezpieczających użytkownika, nadal istnieje niewielkie ryzyko wypadku lub odniesienia obrażeń w trakcie pracy z urządzeniem. Zaleca się zachowanie ostrożności i rozsądku podczas jego użytkowania.

3. Zasady użytkowania

Urządzenie przeznaczone jest do zasilania zewnętrznych urządzeń prądem stałym o określonym napięciu.

Odpowiedzialność za wszelkie szkody powstałe w wyniku użytkowania niezgodnego z przeznaczeniem ponosi użytkownik.

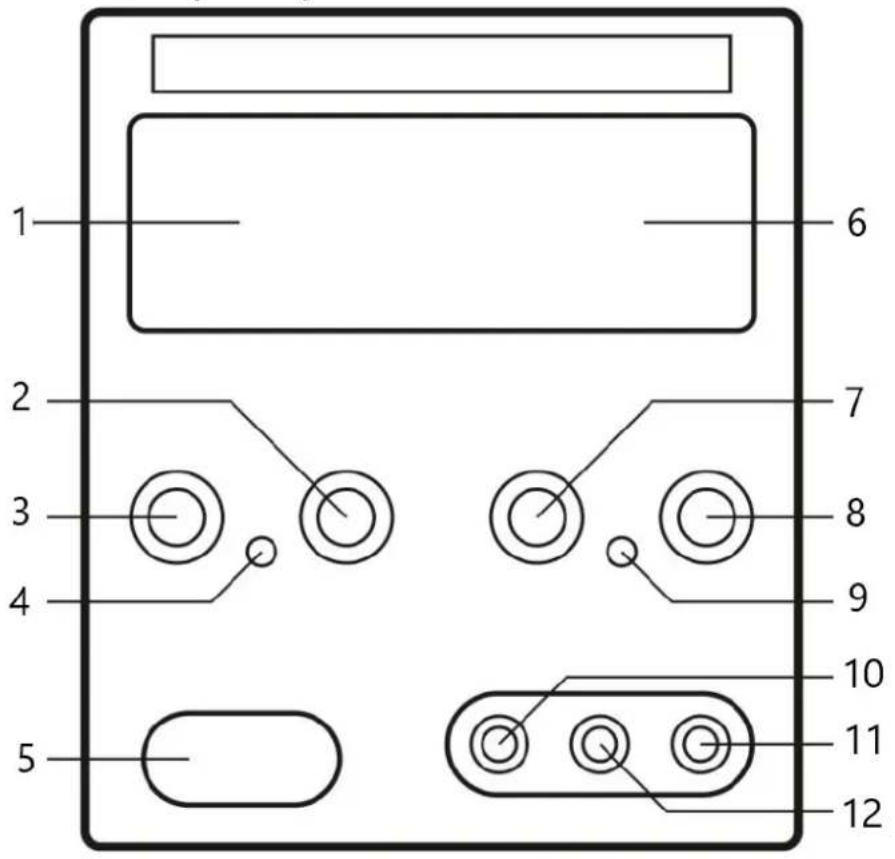

3.1. Opis urządzenia

1 2 3 4 5 6 7 8 9 10 11 12

PL

13 14 15

1. Wyświetlacz wartości natężenia prądu wyjściowego
2. Pokrętło regulacji zgrubnej wartości natężenia prądu
3. Pokrętło regulacji dokładnej wartości natężenia prądu
4. Dioda: aktywność trybu stabilizacji natężenia prądu
5. Przycisk On/Off
6. Wyświetlacz wartości napięcia wyjściowego
7. Pokrętło regulacji dokładnej wartości napięcia
8. Pokrętło regulacji zgrubnej wartości napięcia
9. Dioda: aktywność trybu stabilizacji napięcia
10. Biegun (-)
11. Uziemienie
12. Biegun (+)

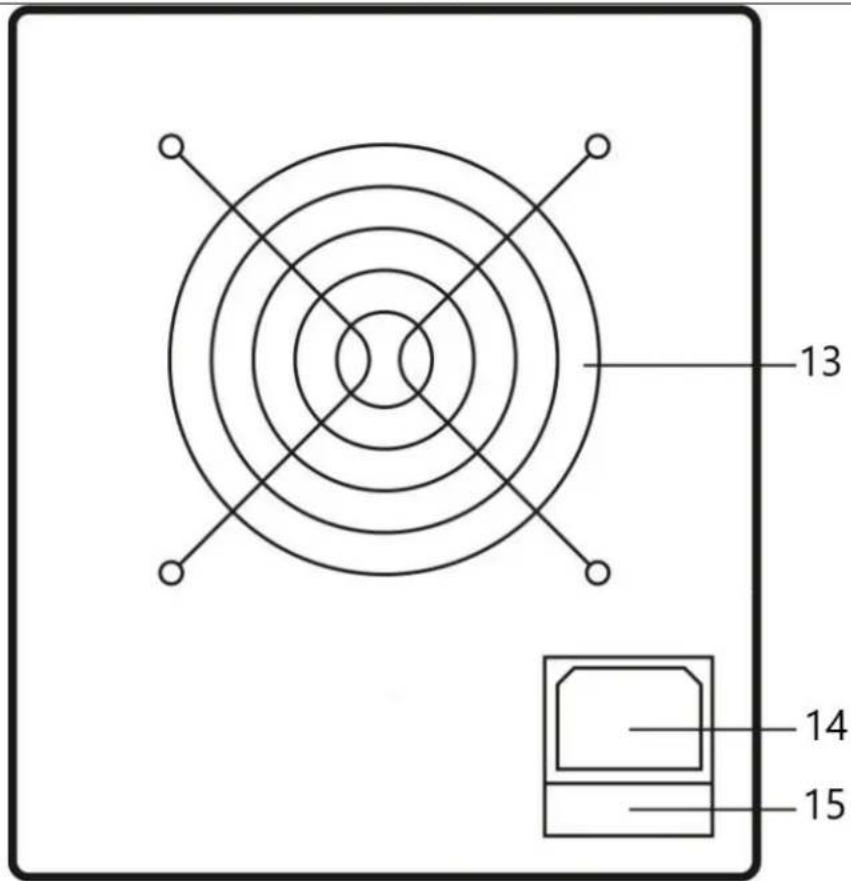

13. Wentylator
14. Gniazdo zasilania
15. Gniazdo bezpiecznika

3.2. Przygotowanie do pracy

UMIEJSCOWIENIE URZĄDZENIA

Temperatura otoczenia nie może przekraczać 40°C a wilgotność względna nie powinna przekraczać 75%. Urządzenie należy ustawić w sposób zapewniający dobrą cyrkulację powietrza. Należy utrzymać minimalny odstęp 10 cm od każdej ściany urządzenia. Urządzenie należy trzymać z dala od wszelkich gorących powierzchni. Urządzenie należy zawsze użytkować na równej, stabilnej, czystej, ognioodpornej i suchej powierzchni i poza zasięgiem dzieci i osób chorych umysłowo. Urządzenie należy umiejscowić w taki sposób, by w dowolnej chwili można się było dostać do wtyczki sieciowej. Należy pamiętać o tym, by zasilanie urządzenia energią odpowiadało danym podanym na tabliczce znamionowej!

3.3. Praca z urządzeniem

Obstuga

1. Urządzenie należy umieścić na stabilnym podłożu i podłączyć przewód zasilający do źródła zasilania zgodnego z tabliczką znamionową zasilacza.
2. Zapoznać się z parametrami zasilania podłączanego do zasilacza urządzenia.
3. Włączyć urządzenie wciskając przycisk On/Off (5).
4. W zależności od potrzeb należy ustawić limit wartości napięcia lub natężenia prądu:

a) Ustawianie limitu wartości napięcia:

• Przekręcić pokrętła regulacji natężenia prądu (2) i (3) zgodnie z ruchem wskazówek zegara do maksimum.
• Za pomocą pokręteł regulacji napięcia (7) i (9) ustawić preferowaną wartość.
• Wyłączyć urządzenie wciskając przycisk On/Off (5).

b) ustawianie limitu wartości natężenia prądu:

-Ustawić za pomocą pokręteł regulacji wartości napięcia (7) i (9) wartość zawierającą się przedziale 3÷5V.

- Przekręcić pokrętła regulacji natężenia prądu (2) i (3) do minimum.

- Wyłączyć urządzenie wciskając przycisk On/Off (5).

- Za pomocą przewodu pomiarowego zewrzeć bieguny dodatni (12) i ujemny (10) ze sobą.

- Włączyć urządzenie wciskając przycisk On/Off (5).

- Za pomocą pokręteł regulacji natężenia prądu (2) i (3) ustawić preferowaną wartość.

-Przekręcić pokrętła regulacji napięcia (7) i (9) do maksimum.

-Wyłączyć urządzenie wciskając przycisk On/Off (5).
- Odłączyć przewód zwierający bieguny.

Uwaga: nie zwierać biegunów ze sobą przez zbyt długi okres czasu, czynność należy wykonać jak najszybciej to możliwe. Gdy nastąpi zwarcie w zasilaczu, wystąpi niewielki hałas, co jest zjawiskiem normalnym

1. Po ustawieniu parametrów podłączyć zewnętrzne obciążenie do odpowiednich biegunów (+) oraz (-).
2. Włączyć urządzenie przyciskiem On/Off(5).
3. Urządzenie automatycznie przełącza się pomiędzy trybami CC, a CV w zależności od obciążenia. Przykładowo dla ustawionego limitu natężenia prądu 10A, jeśli zewnętrzne obciążenie jest zasilane prądem mniejszym od ustawionego, to zasilacz zawsze będzie znajdował się w trybie CV. Jeśli natomiast będzie zasilane prądem o wyższej wartości niż 10A, to zasilacz automatycznie przełączy się w tryb CC.
4. Urządzenie posiada zabezpieczenie termiczne. W przypadku zadziałania zabezpieczenia odłączyć urządzenie od zasilania, ochłodzić i usunąć przyczynę wyzwolenia zabezpieczenia. Urządzenie można ponownie uruchomić.
5. Urządzenie posiada zabezpieczenie przed przeciążeniem (OCP) oraz zabezpieczenie przed przepięciem (OVP). W przypadku zadziałania zabezpieczenia odłączyć zewnętrzne obciążenie i zweryfikować, czy jego parametry zasilania odpowiadają parametrom wyjściowym zasilacza.
6. Po zakończeniu pracy wyłączyć urządzenie, odłączyć zewnętrzne obciążenie i odłączyć od źródła zasilania.

3.4. Czyszczenie i konserwacja

a) Przed każdym czyszczeniem, regulacją, wymianą osprzętu, a także jeżeli urządzenie nie jest używane, należy wyciągnąć wtyczkę sieciową.
b) Do czyszczenia powierzchni należy stosować wyłącznie środki niezawierające substancji żrácych.
c) Po każdym czyszczeniu wszystkie elementy należy dobrze wysuszyć, zanim urządzenie zostanie ponownie użyte.
d) Urządzenie należy przechowywać w suchym i chłodnym miejscu chronionym przed wilgocią i bezpośrednim promieniowaniem słonecznym.
e) Zabrania się spryskiwania urządzenia strumieniem wody.
f) Należy pamiętać, aby przez otwory wentylacyjne znajdujące się w obudowie nie dostała się woda.
g) Otwory wentylacyjne należy czyścić pędzelkiem i sprężonym powietrzem.

PL

h) Należy wykonywać regularne przeglądy urządzenia pod kątem jego sprawności technicznej oraz wszelkich uszkodzeń.

- Sprawdzić przewód zasilający pod kątem uszkodzenia izolacji, oznak przepalenia oraz innych uszkodzeń.

- Sprawdzić czy śruby zacisków oraz śruby obudowy nie są poluzowane.

i) Do czyszczenia należy używać miękkiej ściereczki.

j) Aby zapewnić ochronę przeciwpożarową, wymieniać bezpiecznik tylko i wyłącznie na określony typ i klasę.

k) Aby uniknąć porażenia prądem elektrycznym należy uziemić przewód ochronny. Nie usuwać osłon.

I) Serwis powinien być wykonany wyłącznie przez wykwalifikowany personel.

Wymiana bezpiecznika

UWAGA! Wymianę bezpiecznika powinien wykonać specjalista.

1) Odłączyć urządzenie do zasilania.

2) Odłączyć przewód zasilający i wyjąć gniazdo bezpiecznika.

3) Wymienić bezpiecznik na nowy, o takich samych parametrach.

4) Ponownie zamontować gniazdo bezpiecznika.

! UWAGA! Aby uniknąć uszkodzenia gniazda bezpiecznika, nie wolno używać nadmiernej siły przy wyciąganiu i montażu gniazda bezpiecznika.

Produkty elektryczne i elektroniczne po zakończeniu okresu eksploatacji wymagają segregacji i oddania ich do wyznaczonego punktu odbioru. Nie wolno wyrzucać produktów elektrycznych razem z odpadami gospodarstwa domowego. Zgodnie z dyrektywą WEEE 2012/19/UE obowiązującą w Unii Europejskiej, urządzenia elektryczne i elektroniczne wymagają segregacji i utylizacji w wyznaczonych miejscach. Dbając o prawidłową utylizację, przyczyniasz się do ochrony zasobów naturalnych i zmniejszasz negatywny wpływ oddziaływania na środowisko, człowieka i otoczenie. Zgodnie z krajowym prawodawstwem, nieprawidłowe usuwanie odpadów elektrycznych i elektronicznych może być karane!

ul. Nowy Kisielin-Innowacyjna 7

66-002 Zielona Góra | Poland, EU

e-mail: [e-mail]
