NÁVOD K OBSLUZE S-LS-35 Stamos

Tato uživatelská příručka byla přeložena pomocí strojového překladu. Udělali jsme vše pro to, aby byl překlad přesný, ale mějte na paměti, že automatické překlady nejsou dokonalé a nemají nahradit lidské překladatele. Oficiální verze uživatelské příručky je v angličtině. Jakékoli rozdíly mezi přeloženou verzí a původní angličtinou nejsou právně závazné. Máte-li jakékoli dotazy ohledně přesnosti překladu, podívejte se na anglickou verzi, která je oficiálním odkazem. Další jazykové verze jsou k dispozici na vyžádání na adrese [e-mail].

Technické údaje

Popis parametru Hodnota parametru
Název výrobku Laboratorní zdroj
Model	S-LS-33	S-LS-34 S-LS-35
Jmenovité napětí napájení [V~] /Frekvence [Hz]	230/50	230/50	230/50
Maximální spotřeba energie [W]	125	205	405
Rozsah regulace napětí DC [V]	0-30	0-30	0-30
Rozsah regulace intenzityproudu [A]	0-3	0-5	0-10
Impulsní	10mV/20mArms
Ochrana	OVP, OCP, OTP, zabudovaná nadproudová ochrana chránící před přetížením
Pojistka	F5AL250V
Teplota prostředí[°C] / Relativní vlhkost [%] během provozu	0-40/<75
Koeficient stabilizacenapětí	CV≤0.05%+1mVCC≤0.05%+10 mA
Koeficient stabilizaceproudu	CV≤0.1%+5mVCC≤0.1%+10 mA
Rozměry [mm] 260x125x160
Hmotnost [kg] 2

1. Všeobecný popis

Návod slouží jako nápověda pro bezpečné a spolehlivé používání výrobku. Výrobek je navržen a vyroben přesně podle technických údajů za použití nejnovějších technologií a komponentů a za dodržení nejvyšších jakostních norem.

PŘED ZAHÁJENÍM PRÁCE SI DŮKLADNĚ PŘEČTĚTE TENTO NÁVOD A UJISTĚTE SE, ŽE JSTE POCHOPILI VŠECHNY POKYNY.

Pro zajištění dlouhého a spolehlivého fungování zařízení pravidelně provádějte revize a údržbu v souladu s pokyny uvedenými v tomto návodu. Technické údaje a specifikace uvedené v návodu jsou aktuální. Výrobce si vyhrazuje právo provádět změny za účelem zvýšení kvality. Vzhledem k technickému pokroku a možnosti omezení hluku bylo zařízení navrženo a vyrobeno tak, aby nebezpečí vyplývající z emise hluku bylo omezeno na nejnižší úroveň.

Vysvětlení symbolů

	Výrobek splňuje požadavky příslušných bezpečnostních norem.
	Před použitím výrobku se seznamte s návodem.
	Recyklovatelný výrobek.
	UPOZORNĚNÍ! nebo VAROVÁNÍ! nebo PAMATUJTE! popisující danou situaci.(všeobecná výstražná značka)
	VAROVÁNÍ! Nebezpečí úrazu elektrickým proudem!

POZOR!

Obrázky v tomto návodu jsou pouze ilustrační a v některých detailech se od skutečného vzhledu výrobku mohou lišit.

2. Bezpečnost používání

POZNÁMKA! Přečtěte si tento návod včetně všech bezpečnostních pokynů.

Nedodržování návodu a pokynů může vést k úrazu elektrickým proudem, požáru anebo těžkému úrazu či smrti.

Pojem „zařízení“ nebo „výrobek“ v bezpečnostních pokynech a návodu se vztahuje na .

Zařízení nepoužívejte v prostředí s velmi vysokou vlhkostí / v přímé blízkosti nádrží s vodou!

Zařízení nenořte do vody. Hrozí nebezpečí úrazu elektrickým proudem!

Nezakrývejte větrací otvory!

2.1. Elektrická bezpečnost

a) Daná zásuvka musí být se zástrčkou zařízení kompatibilní. Zástrčku žádným způsobem neupravujte. Originální zástrčky a příslušné zásuvky snižují nebezpečí úrazu elektrickým proudem.
b) Nedotýkejte se uzemněných předmětů jako jsou trubky, topidla, kamna a chladničky. Pokud je zařízení uzemněno, existuje zvýšené nebezpečí úrazu elektrickým proudem v následku působení deště, mokrého povrchu a práce se zařízením ve vlhkém prostředí. Proniknutí vody do zařízení zvyšuje nebezpečí jeho poškození a úrazu elektrickým proudem.
c) Zařízení se nedotýkejte mokrýma nebo vlhkýma rukama.
d) Napájecí kabel nepoužívejte na jiné účely, než na které je určen. Nikdy jej nepoužívejte k prénášení zařízení nebo k vytahování zástrčky ze síťové zásuvky. Držte jej mimo dosah tepla, oleje, ostrých hran nebo rotujících dílů. Poškozené nebo zamotané elektrické napájecí kabely zvyšují nebezpečí úrazu elektrickým proudem.
e) Pokud není možné vyhnout se práci se zařízením ve vlhkém prostředí, používejte při tom proudový chránič (RCD). Používání RCD snižuje nebezpečí úrazu elektrickým proudem.
f) Ujistěte se, že je zařízení řádně uzemněno.
g) Je zakázáno používat zařízení, pokud je napájecí kabel poškozený nebo má zjevné známky opotřebení. Poškozený napájecí kabel musí být vyměněn kvalifikovaným elektrikářem nebo v servisním středisku výrobce.
h) Během zapojování zařízení je třeba přijmout opatření na ochranu před statickou elektrínou.

2.2. Bezpečnost na pracovišti

a) Na pracovišti udržujte pořádek a mějte dobré osvětlení. Nepořádek nebo špatné osvětlení mohou vést k úrazům. Budťe předvídaví a sledujte, co se během práce kolem vás děje. Při práci se zařízením vždy zachovávejte zdravý rozum.
b) Se zařízením nepracujte ve výbušném prostředí, například v přítomnosti hořlavých kapalin, plynů nebo prachu. Zařízení vytváří jiskření, skrze které může dojít ke vznícení prachu nebo výparů.
c) Pokud zjistíte, že zařízení nepracuje správně, nebo je poškozeno, ihned jej vypněte a poruchu nahlaste autorizované osobě.
d) Pokud máte pochybnosti o tom, zda zařízení funguje správně, kontaktujte servis výrobce.
e) Opravy zařízení může provádět pouze servis výrobce. Opravy neprovádějte sami!
f) V případě vzniku požáru k hašení zařízení pod napětím používejte pouze práškové nebo sněhové hasicí přístroje (CO2).
g) Na pracovišti se nesmí zdržovat děti a nepovolané osoby. (Nepozornost může způsobit ztrátu kontroly nad zařízením).
h) Je třeba pravidelně kontrolovat stav etiket s bezpečnostními informacemi. V případě, že jsou nečitelné, je třeba etikety vyměnit.)
i) Návod k obsluze uschovejte za účelem jeho pozdějšího použití. V případě předánání zařízení třetím osobám musí být spolu se zařízením předán rovněž návod k obsluze.

Pamatujte! Při práci se zařízením chraňte děti a jiné nepovolané osoby.

2.3. Osobní bezpečnost

a) Zařízení nepoužívejte, jste-li unaveni nebo pod vlivem drog, alkoholu nebo léků, které významně snižují schopnost zařízení ovládat.
b) Zařízení není určen k tomu, aby jej používaly osoby (včetně dětí) s omezenými psychickými, smyslovými nebo duševními schopnostmi nebo osoby bez příslušných zkušeností a/nebo znalostí, ledaže jsou pod dohledem osoby zodpovědné za jejich bezpečnost nebo od ní obdržely pokyny, jak zařízení obsluhovat.
c) Pri práci se zařízením bud'te pozorní, říd'te se zdravým rozumem. Chvilka nepozornosti pri práci může vést k vážnému úrazu.
d) Zabraňte náhodnému spuštění. Ujistěte se, že je spínač ve vypnuté poloze před připojením zařízení k napájecímu zdroji.
e) Zařízení není hračka. Dohlížejte na děti, aby si nehrály se zařízením.

2.4. Bezpečné používání zařízení

a) Zařízení nepoužívejte, pokud spínač pro zapnutí a vypnutí zařízení nefunguje správně. Zařízení, které nelze ovládat spínačem, je nebezpečné a musí být opraveno.

b) Před každým seřízením, čištěním a údržbou odpojte zařízení od napájení. Toto bezpečnostní opatření snižuje nebezpečí náhodného zapnutí.

c) Nepoužívaná zařízení uchovávejte mimo dosah dětí a osob, které nejsou seznámeny se zařízením nebo návodem k obsluze. Zařízení jsou nebezpečná v rukou nezkušených uživatelů.

d) Zařízení udržujte v dobrém technickém stavu.

e) Udržujte zařízení mimo dosah dětí.

f) Opravu a údržbu zařízení by měly provádět pouze kvalifikované osoby za výhradního použití originálních náhradních dílů. Zajistí to bezpečné používání zařízení.

g) Pro zachování navržené mechanické integrity zařízení neodstraňujte předem namontované kryty nebo neuvolňujte šrouby.

h) Nepřesouvejte, nepřenášejte a neotáčejte zařízení v provozu.

i) Zapnuté zařízení nenechávejte bez dozoru.

i) Pravidelně čistěte zařízení, abv nedošlo k trvalému usazovaní nečistot.

k) Zařízení není hračka. Čištění a údržbu nesmí provádět děti bez dohledu dospělé osoby.

I) Na kryt přístroje neumistujte těžké předměty

m) Aby nedošlo k poškození zařízení, zabraňte otřesům zařízení a jeho nesprávné obsluze.

n) Některé prvky zařízení se silně zahřívají. Aby se zabránilo zranění, budťe opatrní při dotvku těchto povrchů.

o) Je zakázáno dlouhodobě používat napájecí zdroj při plném zatížení, může to vést k poškození zařízení.

p) Výstupní napětí zdroje nemůže být vyšší než vstupní napětí napájeného zařízení. Příliš vysoké napětí může poškodit napájené zařízení.

q) Před každou změnou režimu napájecího zdroje je třeba nejdříve odpojit připojené kabely vněišího zatížení.

r) Zařízení příliš často nevypínejte a nezapínejte, může to zkrátit jeho životnost. Po každém zapnutí napájecího zdroje dochází k 2-3sekundové přechodné době. Po vypnutí přechodná doba přípravy trvá 1-2 sekundy.

s) Zařízení je určeno k použití uvnitř místností.

POZNÁMKA! I když zařízení bylo navrženo tak, aby bylo bezpečné, tedy má vhodné bezpečnostní prvky, tak i přes použití dodatečné ochrany uživatelem při práci se zařízením nadále existuje malé riziko úrazu nebo poranění. Doporučuje se zachovat opatrnost a zdravý rozum při jeho používání.

3. Zásady používání

Přístroj je určen k napájení externích zařízení konstantním proudem se specifikovaným napětím.

Odpovědnost za veškeré škody vzniklé v důsledku použití zařízení v rozporu s určením nese uživatel.

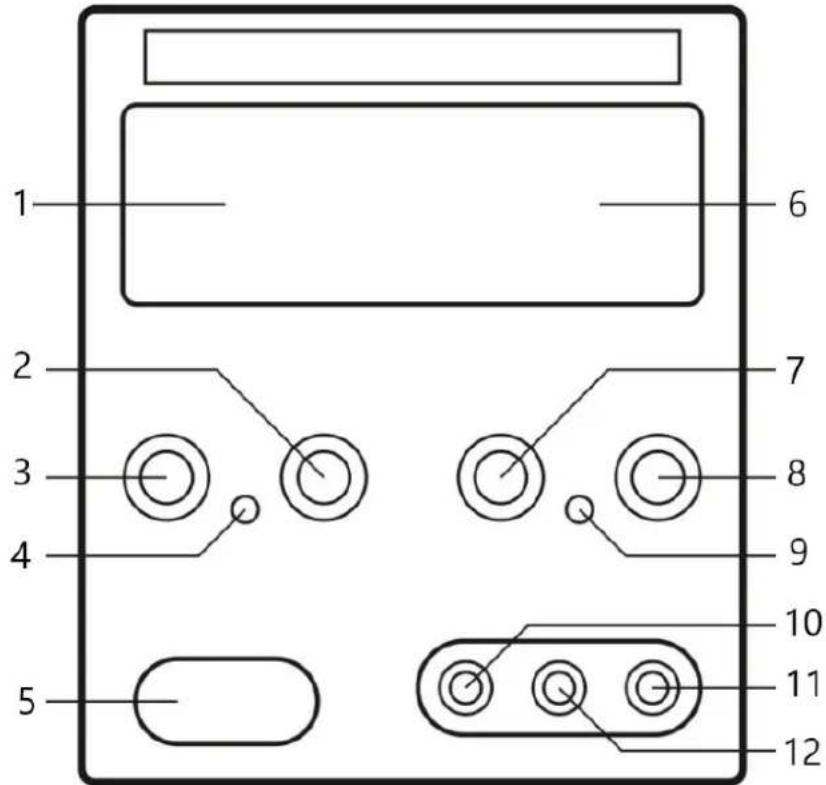

3.1. Popis zařízení

1 2 3 4 5 6 7 8 9 10 11 12

13 14 15

1. Displej hodnoty výstupního elektrického proudu
2. Regulátor přibližné hodnoty elektrického proudu
3. Regulátor presné hodnoty elektrického proudu
4. Dioda: aktivita režimu stabilizace elektrického proudu
5. Tlačítko On/Off
6. Displej hodnoty výstupního napětí
7. Knoflík regulace přesné hodnoty napětí
8. Knoflík regulace přibližné hodnoty napětí
9. Dioda: aktivita režimu stabilizace napětí
10. Pól (-)
11. Uzemnění
12. Pól (+)

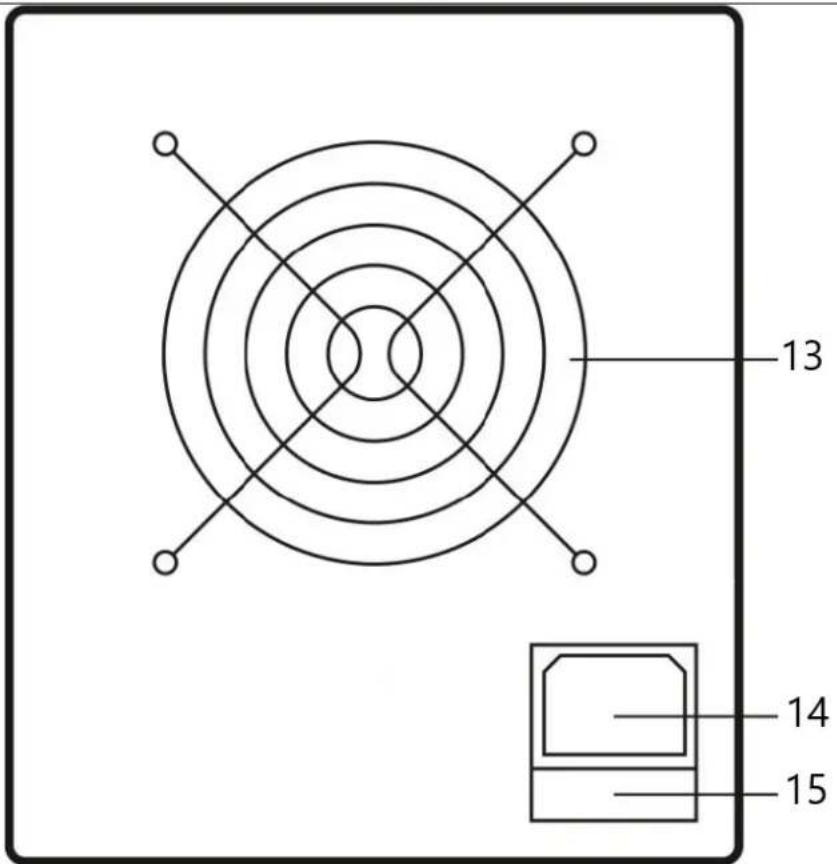

13. Ventilátor
14. Zásuvka napájení
15. Zásuvka pojistky

3.2. Příprava k práci

UMÍSTĚNÍ ZAŘÍZENÍ

Teplota okolí nesmí být vyšší než 40 °C a relativní vlhkost nesmí být vyšší než 75 %. Zařízení postavte takovým způsobem, aby byla zajištěna dobrá cirkulace vzduchu. Vzdálenost zařízení od stěny by neměla být menší než 10 cm. Zařízení se musí nacházet daleko od jakéhokoli horkého povrchu. Zařízení musí být vždy používáno na rovném, stabilním, čistém, žáruvzdorném a suchém povrchu a mimo dosah dětí a osob s mentálním postižením. Zařízení umístěte takovým způsobem, abyste v každém okamžiku měli ničím nezatarasený přístup k elektrické zásuvce. Ujistěte se, aby hodnoty proudu, kterým je zařízení napájeno, byly shodné s údaji uvedenými na technickém štítku zařízení!

3.3. Práce se zařízením

Obsluha

1. Zařízení umístěte na stabilní podložku a zapojte napájecí kabel do napájecího zdroje shodného s výrobním štítkem napájecího zdroje.

2. Seznamte se s parametry napájení připojovaného k napájecímu zdroji zařízení.

3. Zapněte zařízení pomocí tlačítka On/Off (5).

4. Dle potřeby je třeba nastavit limitní hodnoty napětí nebo elektrického proudu:

a) Nastavení limitní hodnoty napětí:

- Otočte knoflíky regulace elektrického proudu (2) a (3) ve směru pohybu hodinových ručiček na maximum.

- Pomocí knoflíků regulace napětí (7) a (9) nastavte požadovanou hodnotu.

- Vypněte zařízení stisknutím tlačítka On/Off (5).

b) Nastavení limitní hodnoty elektrického proudu:

- Pomocí knoflíků regulace hodnoty napětí (7) a (9) nastavte hodnotu v rozmezí 3÷5 V.

- Otočte knoflíky regulace elektrického proudu (2) a (3) na minimum.

- Stisknutím tlačítka On/Off (5) vypněte zařízení.

- Pomocí testovacího kabelu spojte kladný (12) a záporný (10) pól.

- Zapněte zařízení stisknutím tlačítka On/Off (5).

- Pomocí knoflíků regulace elektrického proudu (2) a (3) nastavte požadovanou hodnotu.

• Otočte knoflíky regulace napětí (7) a (9) na maximum.
• Stisknutím tlačítka On/Off (5) vypněte zařízení.
• Odpojte kabel spojující póly.

Pozor: Nezkratujte póly příliš dlouho, operaci provedte co nejdříve. Pokud je napájecí zdroj krátký, ozve se mírný hluk, což je zcela normální.

1. Po nastavení parametrů připojte vnější zatížení k příslušným pólům (+) a (-).
2. Zapněte zařízení stisknutím tlačítka On/Off (5).
3. Zařízení se automaticky přepojuje mezi režimy CC a CV v závislosti od zatížení. Například pro nastavený limit elektrického proudu 10 A, pokud vnější zatížení je napájeno proudem menším, než je nastavený, v tom případě napájecí zdroj se vždy bude nacházet v režimu CV. Pokud však bude napájeno proudem s hodnotou vyšší než 10 A, napájecí zdroj se automaticky přepne do režimu CC.
4. Zařízení je vybaveno tepelnou ochranou. V případě aktivace ochrany odpojte zařízení od zdroje napájení, nechte vychladnout a odstraňte příčinu spuštění ochrany.

Zařízení je možno opětovně spustit.

1. Zařízení je vybavenou ochranou proti přetížení (OCP) a přepěťovou ochranou (OVP). V případě aktivace ochrany je třeba odpojit vnější zatížení a zjistit, zda parametry jeho napájení odpovídají výstupním parametrům napájecího zdroje.
2. Po ukončení práce vypněte zařízení, odpojte vnější zatížení a odpojte od zdroje napájení.

3.4. Čištění a údržba

a) Před každým čištěním, seřizováním, výměnou příslušenství a také vždy, když zařízení nepoužíváte, vytáhněte síťovou zástrčku.
b) K čištění povrchu zařízení používejte výhradně prostředky neobsahující žíravé látky.
c) Po každém čištění je nutno všechny prvky dobře osušit, než bude zařízení opět použito.
d) Zařízení skladujte na suchém a chladném místě, chráněném proti vlhkosti a přímému slunečnímu svitu.
e) V žádném případě přístroj nelze mýt vodou.
f) Dávejte pozor, aby se ventilačními otvory nacházejícími se na krytu zařízení nedostala dovnitř voda.
g) Ventilační otvory čistěte pomocí štětečku a stlačeného vzduchu.

CZ

h) Pravidelně provádějte revize zařízení a kontrolujte, zda je technicky způsobilé a není poškozeno.
i) Zjistěte, zda napájecí kabel nemá poškozenou izolaci, nejeví známky vyhoření nebo nemá jiná poškození.
j) Zkontrolujte, zda nejsou povoleny šrouby na svorkách a na krytu.
k) K čištění používejte měkký hadřík.
I) Za účelem zajištění protipožární ochrany je nutné měnit pojistku jen a výhradně za určený typ a třídu.
m) Aby nedošlo k úderu elektrickým proudem, ochranný kabel musí být uzemněn. Neodstraňovat kryty.
n) Servis smí provádět výhradně kvalifikovaný personál.

Výměna pojistky

UPOZORNĚNÍ! Výměnu pojistky by měl provést kvalifikovaný odborník.

1) Odpojte zařízení od zdroje napájení.
2) Odpojte přívodní kabel a vytáhněte zásuvku pojistky.

3) Vyměňte pojistku za novou se stejnými parametry.

4) Opět zasuňte zásuvku s pojistkou.

UPOZORNĚNÍ! Aby nedošlo k poškození zásuvky s pojistkou, nepoužívejte při nování a zpětné montáži příliš velkou sílu.
