MANUAL DE USUARIO S-LS-35 Stamos

Este manual de usuario ha sido traducido mediante traducción automática. Hemos hecho todo lo posible para garantizar que la traducción sea precisa, pero tenga en cuenta que las traducciones automáticas no son perfectas y no están destinadas a reemplazar a los traductores humanos. La versión oficial del Manual del Usuario está en inglés. Cualquier diferencia entre la versión traducida y el original en inglés no es legalmente vinculante. Si tiene alguna pregunta sobre la exactitud de la traducción, consulte la versión en inglés, que es la referencia oficial. Están disponibles versiones en más idiomas previa solicitud a [e-mail].

Datos técnicos

Parámetro - Descripción	Parámetro - Valor
Nombre del producto	Fuente de alimentación para laboratorio
Modelo	S-LS-33	S-LS-34 S-LS-35
Voltaje [V ~]/Frecuencia [Hz]	230/50	230/50	230/50
Máximo consumo eléctrico [W]	125	205	405
Rango de tensión DC [V]	0-30	0-30	0-30
Rango de corriente [A]	0-3	0-5	0-10
Ondulación	10mV/20mArms
Protecciones	OVP, OCP, OTP, limitador de corriente integrado para protección contra sobrecarga
Fusible	F5AL250V
Temperatura del ambiente [°C] / Humedad relativa [%] durante el uso	0-40/<75
Factor de estabilidad de tensión	CV≤0.05%+1mVCC≤0.05%+10mA
Factor de estabilidad de corriente	CV≤0.1%+5mVCC≤0.1%+10mA
Dimensiones [mm] 260x125x160
Peso [kg] 2

1. Descripción general

Este manual ha sido elaborado para favorecer un empleo seguro y fiable. El producto ha sido estrictamente diseñado y fabricado conforme a las especificaciones técnicas y para ello se han utilizado las últimas tecnologías y componentes, manteniendo los más altos estándares de calidad.

ANTES DE LA PUESTA EN FUNCIONAMIENTO, LEA LAS INSTRUCCIONES MINUCIOSAMENTE Y ASEGÚRESE DE COMPRENDERLAS.

Para garantizar un funcionamiento duradero y fiable del aparato, el manejo y mantenimiento deben llevarse a cabo de acuerdo con las instrucciones de este manual. Los datos técnicos y las especificaciones de este manual están actualizados. El fabricante se reserva el derecho de realizar modificaciones para mejorar la calidad. Teniendo en cuenta los avances técnicos en materia de reducción del ruido, el equipo ha sido diseñado y fabricado para mantener el riesgo de emisiones sonoras al nivel más bajo posible.

Explicación de los símbolos

	El producto cumple con las normas de seguridad vigentes.
	Respetar las instrucciones de uso.
	Producto reciclable.
	¡ATENCIÓN!, ¡ADVERTENCIA! o ¡NOTA! para llamar la atención sobre ciertas circunstancias (señal general de advertencia).
	¡ATENCIÓN! ¡Advertencia de tensión eléctrica!

¡ADVERTENCIA! En este manual se incluyen fotos ilustrativas que podrían no coincidir exactamente con la apariencia real del dispositivo.

2. Seguridad

¡ATENCIÓN! Lea todas las instrucciones e indicaciones de seguridad. La inobservancia de las advertencias e instrucciones al respecto puede provocar descargas eléctricas, incendios, lesiones graves e incluso la muerte.

Conceptos como "aparato" o "producto" en las advertencias y descripciones de este manual se refieren a .

¡No utilizar el aparato en locales con humedad muy elevada / en las inmediaciones de depósitos de agua!

¡No permita que el aparato se moje! ¡Peligro de electrocución!

¡Los orificios de ventilación no deben cubrirse!

2.1. Seguridad eléctrica

a) La clavija del aparato debe ser compatible con el enchufe. No cambie la clavija bajo ningún concepto. Las clavijas originales y los enchufes apropiados disminuyen el riesgo de descarga eléctrica.

b) Evite tocar componentes conectados a tierra como tuberías, radiadores, hornos y refrigeradores. Existe un mayor riesgo de descarga eléctrica si su cuerpo está conectado a tierra mediante superficies mojadas o en ambientes húmedos. Si entrara agua en el aparato aumentaría el riesgo de daños y descargas eléctricas.

c) No toque el dispositivo con las manos mojadas o húmedas.

d) No utilice el cable de manera inadecuada. Nunca tire de él para desplazar el aparato o para desconectarlo del enchufe. Por favor, mantenga el cable alejado de bordes afilados, aceite, calor o aparatos en movimiento. Los cables dañados o soldados aumentan el riesgo de descargas eléctricas.

e) En caso de no poder evitar que el aparato se emplee en un entorno húmedo, utilice un interruptor de corriente residual (RCD). Con este RCD reduce el peligro de descargas eléctricas.

f) Asegúrese de que la puesta a tierra del dispositivo sea adecuada.

g) No utilice el dispositivo si el cable de alimentación se encuentra dañado o presenta signos evidentes de desgaste. Los cables dañados deben ser reemplazados por un electricista o por el servicio del fabricante.

h) Al conectar el dispositivo, debe tomar precauciones contra la electricidad estática.

2.2. Seguridad en el puesto de trabajo

a) Mantenga el lugar de trabajo limpio y bien iluminado. El desorden o la mala iluminación pueden provocar accidentes. Tenga cuidado, preste atención al trabajo que está realizando y use el sentido común cuando utilice el dispositivo.
b) No utilice el aparato en atmósferas potencialmente explosivas, p. ej., en la cercanía de líquidos, gases o polvo inflamables. Bajo determinadas circunstancias los aparatos generan chispas que pueden inflamar polvo o vapores circundantes.
c) En caso de avería o mal funcionamiento, apague el aparato y contacte con el servicio técnico autorizado.
d) Si no está seguro de que la unidad funcione correctamente, póngase en contacto con el servicio técnico del fabricante.
e) Las reparaciones solo pueden ser realizadas por el servicio técnico del fabricante. ¡No realice reparaciones por su cuenta!
f) En caso de incendio, utilice únicamente extintores de polvo o dióxido de carbono (CO2) para apagar el aparato.
g) Se prohíbe la presencia de niños y personas no autorizadas en el lugar de trabajo (la falta de atención puede llevar a la pérdida de control del equipo).
h) Compruebe regularmente el estado de las etiquetas de información de seguridad. Si las pegatinas fueran ilegibles, habrán de ser reemplazadas.
i) Conserve el manual de instrucciones para futuras consultas. Este manual debe ser entregado a toda persona que vaya a hacer uso del dispositivo.

¡Advertencia! Los niños y las personas no autorizadas deben estar asegurados cuando trabajen con esta unidad.

2.3. Seguridad personal

a) No está permitido utilizar el aparato en estado de fatiga, enfermedad, bajo la influencia del alcohol, drogas o medicamentos, ya que estos limitan la capacidad de manejo del aparato.
b) Este aparato no debe ser utilizado por personas (entre ellas niños) con capacidades físicas, sensoriales o mentales reducidas, o con falta de la experiencia y/o los conocimientos necesarios, a menos que sean supervisadas por una persona responsable de su seguridad o que hayan recibido de esta persona responsable las indicaciones pertinentes en relación al manejo del aparato.
c) Actúe con precaución y use el sentido común cuando maneje este producto. La más breve falta de atención durante el trabajo puede causar lesiones graves.
d) Para evitar una puesta en marcha accidental, asegúrese de que el interruptor esté apagado antes de conectar la clavija a una fuente de alimentación.
e) Este aparato no es un juguete. Debe controlar que los niños no jueguen con él.

2.4. Manejo seguro del aparato

a) No utilice la unidad si el interruptor ON/OFF no funcionara correctamente (no enciende o apaga). Los aparatos que no pueden ser controlados por interruptores son peligrosos. Estos pueden y deben ser reparados.
b) Antes de proceder a la limpieza, ajuste o mantenimiento, desconecte el dispositivo del suministro eléctrico. Esta medida preventiva reduce el riesgo de que el dispositivo se ponga en marcha accidentalmente.
c) Mantenga las herramientas fuera del alcance de los niños y de las personas que no estén familiarizadas con el equipo en sí o no hayan recibido las instrucciones pertinentes al respecto. En manos de personas inexpertas este equipo puede representar un peligro.
d) Mantenga el aparato en perfecto estado de funcionamiento.
e) Mantenga la unidad fuera del alcance de los niños.
f) La reparación y el mantenimiento de los equipos solo pueden ser realizados por personal cualificado y siempre empleando piezas de repuesto originales. Esto garantiza la seguridad durante el uso.
g) A fin de asegurar la integridad operativa del dispositivo, no se deben retirar las cubiertas o los tornillos instalados de fábrica.
h) Está prohibido mover, cambiar o girar el aparato durante su funcionamiento.
i) No deje este equipo sin supervisión mientras esté en funcionamiento.
j) Limpie regularmente el dispositivo para evitar que la suciedad se incruste permanentemente.
k) Este aparato no es un juguete. La limpieza y el mantenimiento no deben ser llevados a cabo por niños que no estén bajo la supervisión de adultos.
I) No coloque objetos pesados sobre la carcasa del dispositivo
m) Evite los golpes y el uso incorrecto para evitar daños del dispositivo.
n) Algunas piezas de este equipo pueden alcanzar altas temperaturas. Para evitar lesiones tenga cuidado al tocar estas superficies.
o) No utilice la fuente de alimentación a plena carga durante un periodo largo de tiempo, ya que podría dañar el dispositivo.
p) La tensión de salida de la fuente de alimentación no debe superar la tensión de entrada del dispositivo alimentado. Un voltaje demasiado alto puede dañar el dispositivo que está siendo alimentado.
q) Antes de cada cambio en el modo de trabajo de la fuente de alimentación se deben desconectar los cables de carga.
r) No se debe encender y apagar el dispositivo con demasiada frecuencia, ya que esto podría acortar su vida útil. Cada vez que se enciende la fuente de alimentación hay un tiempo de preparación de 2-3 segundos. Al apagar, el tiempo de preparación es de 1-2 segundos.
s) El dispositivo está diseñado para ser utilizado en interiores.

¿ATENCIÓN! Aunque en la fabricación de este aparato se ha prestado gran importancia a la seguridad, dispone de ciertos mecanismos de protección extras. A pesar del uso de elementos de seguridad adicionales, existe el riesgo de lesiones durante el funcionamiento, por lo que se recomienda proceder con precaución y sentido común.

3. Instrucciones de uso

El dispositivo está diseñado para suministrar corriente continua con una tensión determinada a dispositivos externos.

El usuario es responsable de los daños derivados de un uso inadecuado del aparato.

3.1.

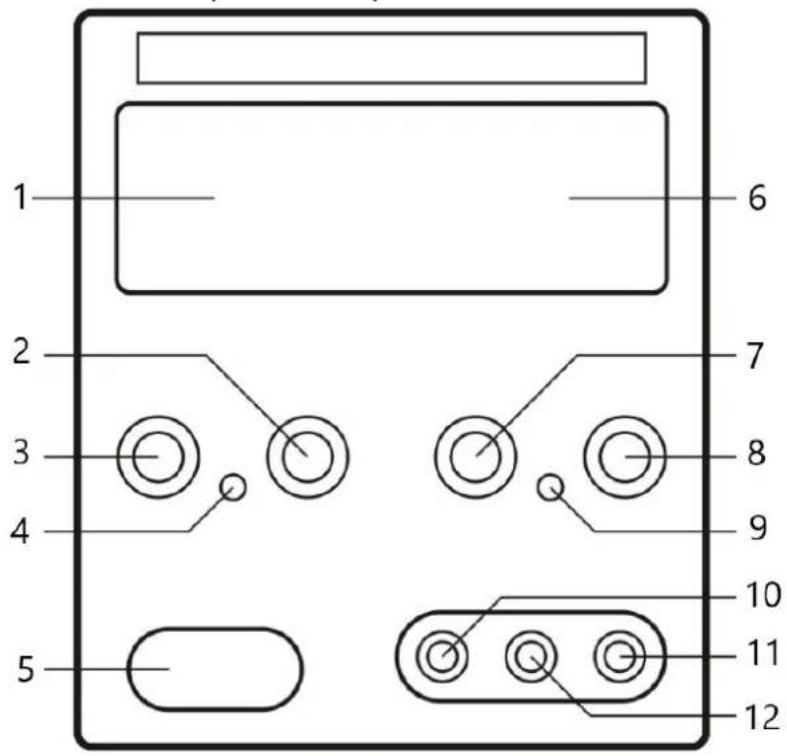

Descripción del aparato

1 2 3 4 5 6 7 8 9 10 11 12

13 14 15

1. Visualizador para indicación de salida de corriente
2. Regulador de intensidad aproximada de la corriente
3. Regulador de intensidad exacta de la corriente
4. Diodo: modo de estabilización de tensión activado
5. Botón de encendido/apagado
6. Visualizador para indicación del voltaje de salida
7. Regulador de intensidad exacta del voltaje
8. Regulador de intensidad aproximada del voltaje
9. Diodo: modo de estabilización de voltaje activado
10. Polo (-)
11. Toma de tierra
12. Polo (+)

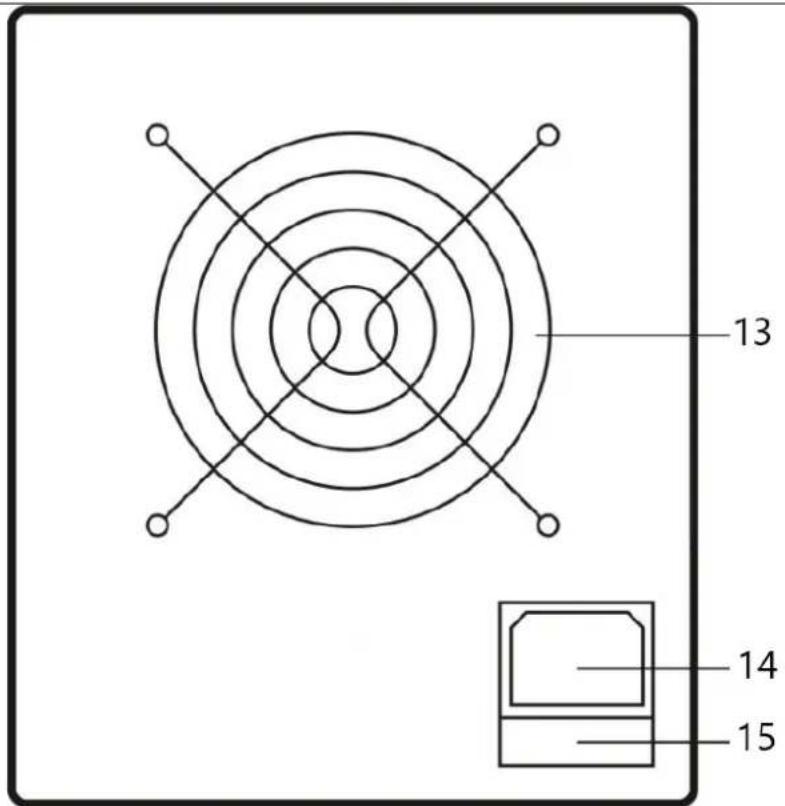

13. Ventilador
14. Toma de corriente
15. Enchufe del fusible

3.2. Preparación para la puesta en marcha

LUGAR DE TRABAJO

La temperatura ambiente no debe superar los 40°C y la humedad relativa no debe exceder el 75%. Instale el equipo teniendo en cuenta que debe garantizarse una buena ventilación. Para ello hay que respetar una distancia perimetral mínima de al menos 10 cm. Mantenga el aparato alejado de superficies calientes. Póngalo en funcionamiento únicamente sobre una superficie plana, estable, limpia, resistente al fuego y seca, y siempre fuera del alcance de niños, así como de personas con discapacidades mentales. Ubique el aparato de modo que el enchufe esté siempre accesible y donde nada pueda cubrirlo. ¡Asegúrese de que las características del suministro eléctrico se corresponden con las indicaciones que aparecen en la placa de características del artículo!

3.3. Manejo del aparato

Utilización

1. Coloque el equipo sobre una superficie estable y conéctelo a un suministro de corriente que coincida con la placa de información técnica del producto.

2. Familiarícese con los parámetros de alimentación del dispositivo conectado a la fuente de alimentación.

3. Encienda el dispositivo presionando el botón de encendido/apagado (5).

4. Dependiendo de las necesidades, debe establecer el límite del voltaje o de corriente:

a) Establecer el límite del voltaje:

- Gire los reguladores de corriente (2) y (3) en el sentido de las agujas del reloj hasta el máximo.

- Utilizando los reguladores del voltaje (7) y (9), establezca el valor deseado.

- Apague el dispositivo presionando el botón de encendido/apagado (5).

b) Establecer el límite de corriente:

- Utilizando los reguladores del voltaje (7) y (9), establezca el valor entre 3÷5V.

- Gire los reguladores de corriente (2) y (3) hasta el mínimo.

- Apague el dispositivo utilizando el botón de encendido/apagado (5).

- Utilizando el cable de prueba, conecte los polos positivo (12) y negativo (10) entre sí.

- Encienda el dispositivo presionando el botón de encendido/apagado (5).

- Utilizando los reguladores de corriente (2) y (3), establezca el valor deseado.

• Gire los reguladores de voltaje (7) y (9) hasta el máximo.
• Apague el dispositivo utilizando el botón de encendido/apagado (5).
• Desconecte el cable que conecta los polos.

Atención: no conecte los polos durante mucho tiempo, realice la operación en el tiempo más corto posible. Cuando se produce un cortocircuito en la fuente de alimentación, se escuchará un ligero ruido, lo cual es natural.

1. Tras haber establecido los parámetros, conecte la carga externa a los polos apropiados (+) y (-).
2. Encienda el dispositivo presionando el botón de encendido/apagado (5).
3. El dispositivo cambia automáticamente entre los modos CC y CV en función de la carga. Por ejemplo, para un límite de corriente establecido de 10A, si la carga recibe una corriente inferior a la establecida, la fuente de alimentación siempre estará en modo CV. Por el contrario, si se suministrara con una corriente superior a 10A, la fuente de alimentación cambiará automáticamente al modo CC.
4. El dispositivo dispone de protección térmica. En caso de activarse la protección, desconecte el dispositivo de la fuente de alimentación, enfríelo y elimine la causa que ha activado la protección. El dispositivo puede entonces volver a encenderse.
5. El dispositivo tiene protección frente a sobrecargas (OCP) y frente a sobretensiones (OVP). En caso de activarse la protección, desconecte la carga y verifique que los parámetros de la carga se correspondan con los parámetros de la fuente de alimentación.
6. Al terminar el trabajo, apague el dispositivo, desconecte la carga y desconecte el dispositivo de la fuente de alimentación.

3.4. Limpieza y mantenimiento

a) Antes de limpiar y ajustar, sustituir accesorios o cuando no tenga previsto utilizar el equipo, desenchufe el cable de alimentación:
b) Para limpiar la superficie, utilice solo productos que no contengan sustancias corrosivas.
c) Después de cada limpieza, deje secar bien todas las piezas antes de volver a utilizar el aparato.
d) Guarde el aparato en un lugar seco, fresco y protegido de la humedad y la radiación solar directa.
e) Se prohíbe rociar la máquina con agua u otros líquidos.
f) Evite que el agua se introduzca por los orificios de ventilación de la carcasa.

g) Las aberturas de ventilación deben limpiarse con un pincel y aire comprimido.
h) En lo que respecta a la eficiencia técnica y posibles daños, el dispositivo debe ser revisado regularmente.
i) Compruebe si el cable de alimentación presenta daños en el aislamiento, signos de desgaste u otros daños.
j) Asegúrese de que los tornillos en la terminal o en la carcasa no estén flojos.
k) Por favor, utilice un paño suave para la limpieza.
I) Para garantizar la protección contra incendios, cambie el fusible únicamente por uno del tipo y clase determinados.
m) Para evitar la electrocución, conecte el cable de protección a tierra. No retire las protecciones.
n) El mantenimiento debe llevarse a cabo únicamente por el personal cualificado.

Reemplazo del fusible

¡ATENCIÓN! El cambio del fusible debe ser realizado por un especialista.

1) Desconecte el dispositivo de la fuente de alimentación.
2) Desconecte el cable de alimentación y retire la caja del fusible.

3) Reemplace el fusible por uno nuevo con los mismos parámetros.

4) Instale de nuevo la caja del fusible.

¡ATENCIÓN! Para evitar daños en la caja del fusible, no aplique fuerza excesiva al retirarla o instalarla.
